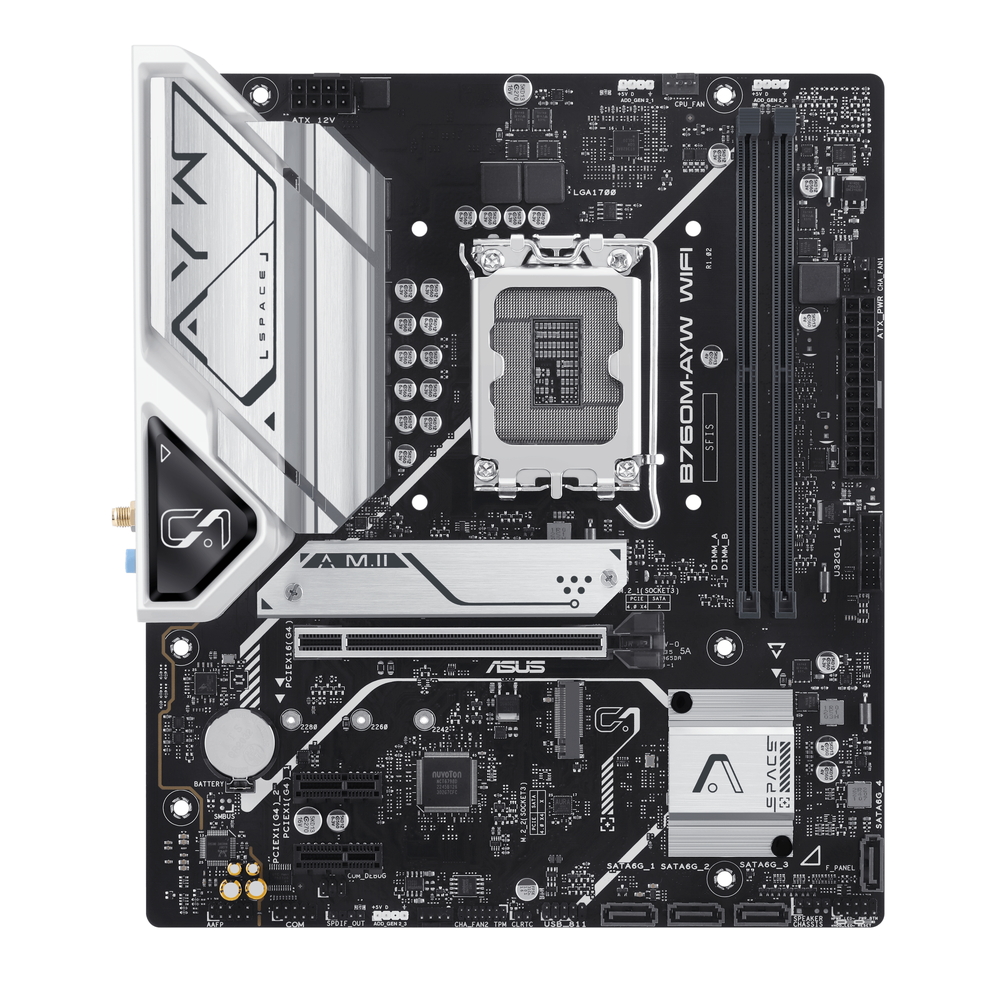

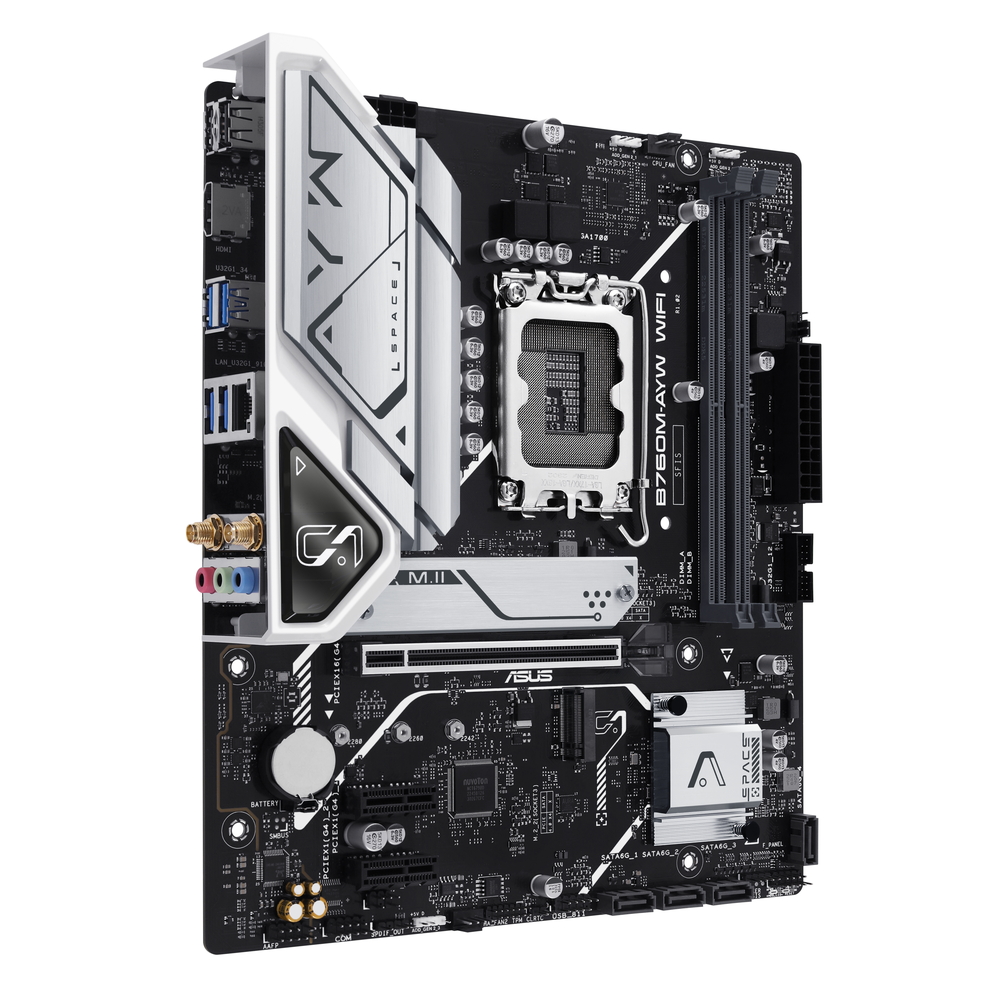

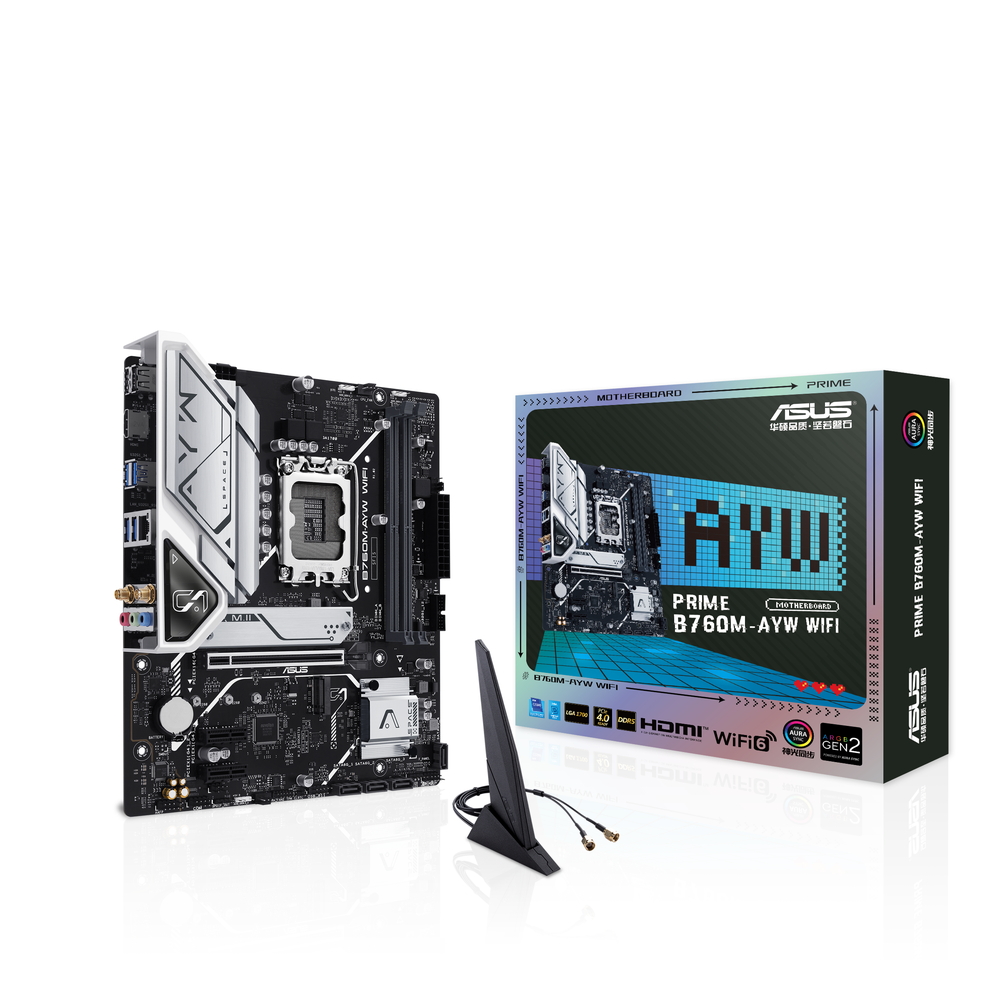

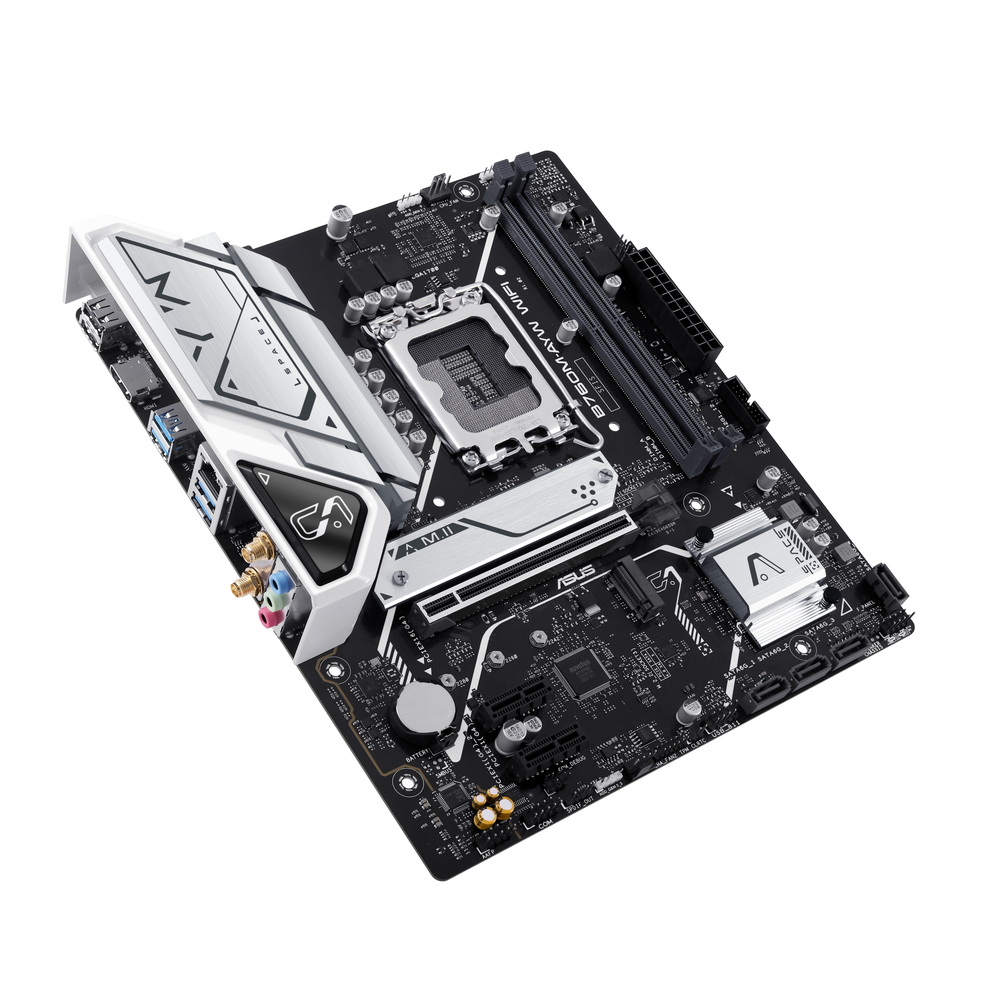

B760M-AYW WIFI

B760M-AYW WIFI

B760チップセット搭載MicroATXマザーボード
DDR5メモリー対応モデル

・Intel B760チップセット搭載
・MicroATXマザーボード
・DDR5-8000(OC)
・PCIe 4.0 x16スロット搭載
・PCIe 4.0 M.2 スロット搭載
・USB 3.2 Gen1 Type-Aポート搭載
・フロントUSB 3.2 Gen1ヘッダー装備
・Wi-Fi 6 + Realtek 2.5Gb LAN
・HDMI 2.1 × 1
・VRMヒートシンク、PCHヒートシンク、M.2ヒートシンク装備
・ハイブリッドファンヘッダー、Fan Xpert 2+によるファン制御
・RGB LED ストリップ用のオンボードAddressable Gen2 ヘッダー搭載


「B760M-AYW WIFI」は、Intel B760チップセットを搭載したMicroATXマザーボード・DDR5メモリー対応モデルです。
VRMヒートシンクやM.2ヒートシンクなどを備え、冷却性能も高められています。
また、PCIe 4.0スロットやPCIe 4.0 M.2スロット。USB 3.2 Gen1ポートを備えています。さらにWi-Fi 6 + Realtek 2.5Gb LANをサポートし、高速なネットワーク環境を構築することができます。
専用ユーティリティ「Armoury Crate」から、さまざまなシステムの設定を行うことができます。






インテリジェントコントロール

システムのあらゆる側面を調整するための柔軟なツールが搭載されており、ユーザーの作業方法にぴったり合ったパフォーマンス調整を可能にし、生産性を最大限に高めます。

・総合的なエネルギー効率
省電力機能にはいくつかの設定があり、簡単に消費電力を最適化し、省エネを最大化することができます。CPUの電力制限を有効にしたり、Aura照明を暗くしたり、ファンのプロファイルを省電力モードに設定したりできます。また、Microsoft Windowsに組み込まれているパワーセーバープランを切り替えることもできます。

・Fan Xpert 2+
「Fan Xpert 2+」またはASUS UEFI BIOSを使って、ファン、ウォーターポンプ、オールインワン・クーラーを包括的にコントロールすることができます。
空冷でも水冷でも、ワンクリックですべてのパラメータを設定するオートチューニング・モードを備えています。
また、すべてのファンの回転数をデフォルトの最小値以下に抑える「エクストリームクワイエット」モードも搭載しています。
軽い作業をする際に、システムを静かに保つことができます。

・Digital Power Controls
Digi+電圧レギュレータモジュール(VRM)は、電圧降下、スイッチング周波数、電力効率の設定をリアルタイムに制御し、CPUの電圧レギュレーションを微調整することで、パフォーマンスの安定性を確保します。






UEFI BIOS

UEFI (BIOS)は、あなたのPCを設定・調整するために必要な機能を提供します。
分かりやすくシンプルな「EZ Mode」と、詳細な設定が可能な「Advanced Mode」の2つのモードから、
各種設定やオーバークロックなど、簡単な操作でユーザーの好みにカスタマイズできます。

・EZ Mode
システム情報やオーバークロック設定まで一つの画面で確認・設定できるモード

・Advanced Mode
各項目の詳細な設定が可能なモード






冷却

・M.2ヒートシンク
M.2ストレージで発生する持続的な転送時のスロットリングを抑制します。
ヒートシンクには取り外し可能な非脱落型ネジが装着されており、ヒートシンクを取り外す際の落下や損失のリスクを低減します。

・VRMヒートシンクとサーマルパッド
VRMヒートシンクと高品質のサーマルパッドにより、MOSFETやチョークからの熱伝達を改善し、冷却性能を向上させています。


・冷却制御機能
各ヘッダーは、3つの温度センサーを動的に参照できます。Fan Xpert 2+では、対応するASUS製グラフィックカードの温度をマッピングして、GPUとCPUを多用するタスクの冷却を最適化することができます。





最適なパワーソリューション

独自開発のProCoolコネクターは、マザーボードから電源へのリンクを8ピンコネクターで強化し、12ボルトの電力を直接プロセッサーに供給します。
それぞれのジャックは、中空ピンコネクターよりも大きな電流に対応できるソリッドピンを採用しています。






DDR5メモリー対応

ASUS Enhanced Memory Profile II (AEMP II)は、PMIC制限のあるメモリモジュール専用のファームウェア機能です。AEMP IIは、CPUとメモリモジュールの能力に基づいて、キット上のメモリチップをトレーニングし、パフォーマンスを楽に発揮できる最適化されたクロックスピードを提示します。





ストレージ

合計2つのM.2スロットを搭載しています。
PCIe 4.0による最大64Gbpsのデータ転送速度に対応しており、OSやアプリケーションのドライブによる起動やアプリのロード時間を短縮することができます。

* 実際の転送速度は、理論上の最大速度よりも低くなります。






コネクティビティ

・PCIe 4.0スロット
B760マザーボードは、第13世代および第12世代Intel CPU専用に設計されており、最新のGPU用にPCIe 4.0接続を提供します。

・Wi-Fi 6
Wi-Fi 6モジュールは802.11ax標準と互換性があり、理論ピーク帯域幅を驚異の1.2Gbpsまで押し上げます。

・Realtek 2.5 Gbイーサネット
Realtek 2.5Gbイーサネットは、CPUオーバーヘッドを削減し、非常に高いTCPおよびUDPスループットを提供し、より高速でスムーズなデータ転送を実現します。






ライティング

・AURA Sync
ASUSの独自ユーティリティ「Aura Sync」によってライティング制御が行えます。
互換性のあるグラフィックカード、モニター、マウス、キーボードを簡単に同期できるプリセットの照明効果を備えており、
PCデザインに統一感を持たせることができます。「Armoury Crate」からアクセスできます。


・アドレサブルGen 2 RGBヘッダー
アドレサブルなGen 2 RGBヘッダーは、「Aura Sync」で制御することができます。
第2世代のアドレサブルRGBデバイスのLEDの数を検出でき、特定のデバイスに合わせてライティングエフェクトを調整できるようになりました。
この新しいヘッダーは、既存のAura RGBコンポーネントとの下位互換性も備えています。






Armoury Crate

Armoury Crateは、対応製品を集中的にコントロールするために設計された新しいソフトウェアユーティリティです。
直感的なインターフェイスにより、Armoury Crateは、対応するすべてのデバイスのRGB照明とエフェクトを簡単にカスタマイズすることができます。
また、キーボードやマウスの設定など、増え続けるASUS製品の設定をコントロールすることもできます。
さらにArmoury Crateでは、製品登録やアカウント情報の修正が可能。また、ニュースページから最新情報や最新ドライバーを入手できます。






組み立てやすい

・Q-LED Core
Q-LED Coreディスプレイは、電源投入時自己診断テスト(POST)中に電源LEDによる光のパターンを生成し、ユーザーが潜在的な問題を解決するのに役立ちます。
VGAやDRAM、ブートデバイスが検出されないときなどに、点滅してユーザーに知らせます。

・Q-Latch
革新的なQ-Latchは、特別な工具を使わずにM.2 SSDを簡単に取り付け、取り外すことができます。この設計は、ドライブを固定するシンプルなロック機構を採用し、従来のネジを排除しています

・​SafeSlot Core+
SafeSlot Core +は、ASUS専用のPCIeスロットです。破損を防ぐためにスロットを保護するステンレス製の一体型ブレースで強化されています。
金属カバーはフックでスロットにしっかりと固定されており、アセンブリ全体が強化されたはんだでPCBにしっかりと固定され、重量のあるグラフィックカードの安全な基盤を提供します。





型番 B760M-AYW WIFI
フォームファクター MicroATX Form Factor
(244×211mm)
チップセット Intel B760 Chipset
対応CPUソケット Intel Socket LGA1700
対応CPU 13th Gen Intel Core & 12th Gen Intel Core, Pentium Gold and Celeron Processors*
Supports Intel Turbo Boost Technology 2.0 and Intel Turbo Boost Max Technology 3.0**
* Refer to www.asus.com for CPU support list.
** Intel Turbo Boost Max Technology 3.0 support depends on the CPU types.
対応メモリー 2 DIMM slots, Max. 96GB, DDR5 8000(OC)/7800(OC)/7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600/5400/5200/5000/4800 Non-ECC, Un-buffered Memory*
Dual Channel Memory Architecture
Supports Intel Extreme Memory Profile (XMP)
* Supported memory types, data rate (speed), and number of DRAM modules vary depending on the CPU and memory configuration, for more information please refer to CPU/Memory Support list under the Support tab of product information site or visit https://www.asus.com/support/.
* Non-ECC, un-buffered DDR5 memory supports On-Die ECC function.
拡張スロット Intel 13th & 12th Gen Processors
PCIe 4.0 x16 slot × 1
Intel B760 Chipset
PCIe 4.0 x1 slot × 2
- To ensure compatibility of the device installed, please refer to https://www.asus.com/support/ for the list of supported peripherals.
ストレージ Intel 13th & 12th Gen Processors
M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
Intel B760 Chipset
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)

SATA 6Gb/s port × 4
* Intel Rapid Storage Technology supports SATA RAID 0/1/5/10.

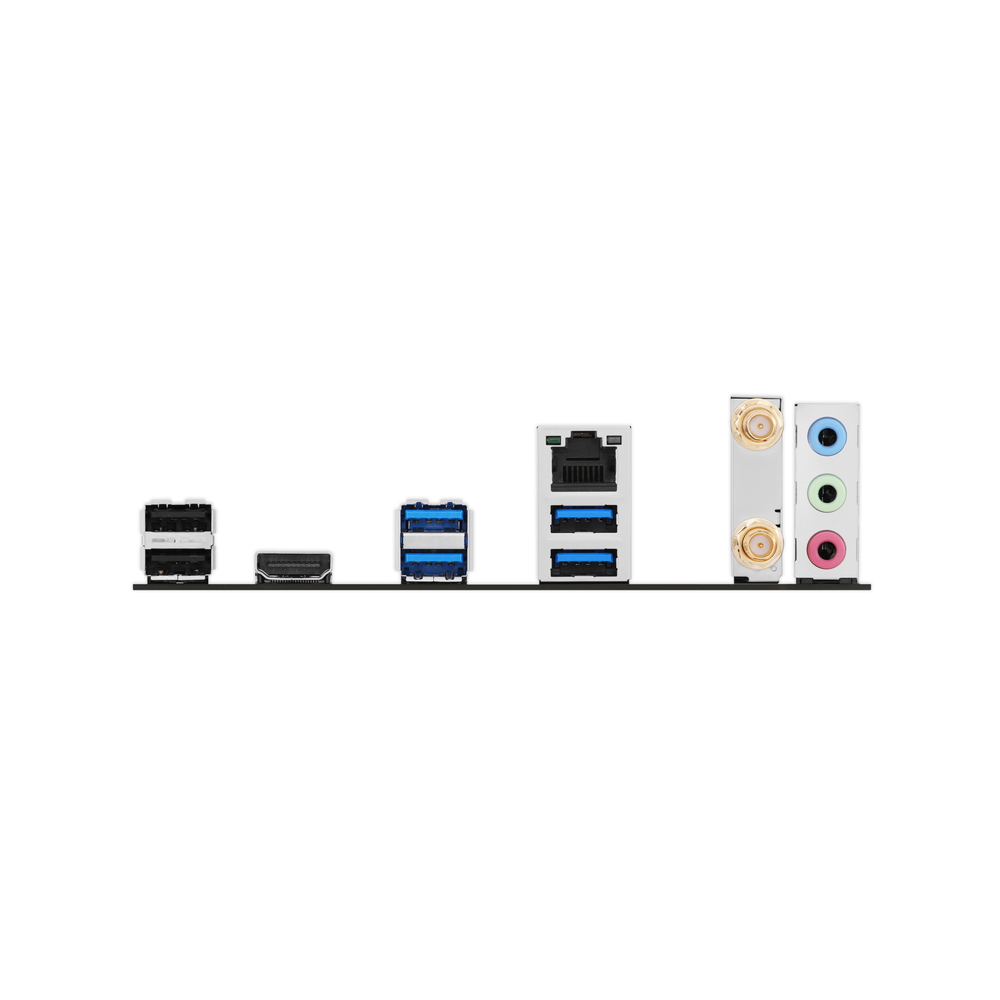

USB Rear USB (Total 6 ports)
USB 3.2 Gen 1 (5G) port × 4 (Type-A)
USB 2.0 port × 2 (Type-A)

Front USB (Total 4 ports)
USB 3.2 Gen 1 (5G) header × 1 (supports 2 additional USB 3.2 Gen 1 ports)
USB 2.0 header × 1 (supports 2 additional USB 2.0 ports)
LAN Realtek 2.5Gb Ethernet × 1
ASUS LANGuard
無線機能 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
Supports 2.4/5GHz frequency band
Bluetooth v5.3*
*The Bluetooth version may vary, please refer to the Wi-Fi module manufacturer's website for the latest specifications.
映像出力 HDMI port** × 1
* Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates.
** Supports 4K@60Hz as specified in HDMI 2.1.
オーディオ Realtek 7.1 Surround Sound High Definition Audio CODEC
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- Supports up to 24-Bit/192 kHz playback
LED Addressable Gen 2 header × 3
OS Windows 11, Windows 10 64-bit

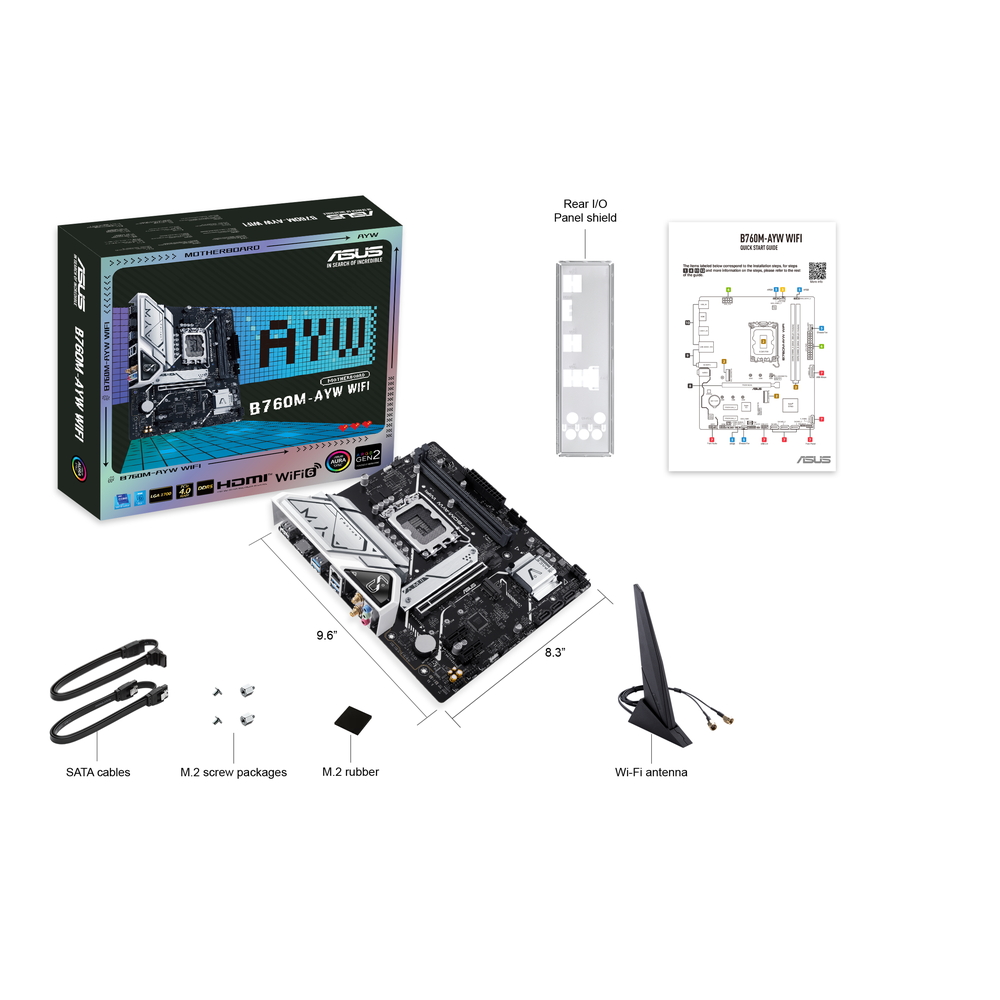

付属品 Cables
SATA 6Gb/s cable × 2
Miscellaneous
ASUS Wi-Fi moving antennas × 1
I/O Shield × 1
M.2 Rubber Package × 1
Screw package for M.2 SSD × 1
Documentation
User guide × 1

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
