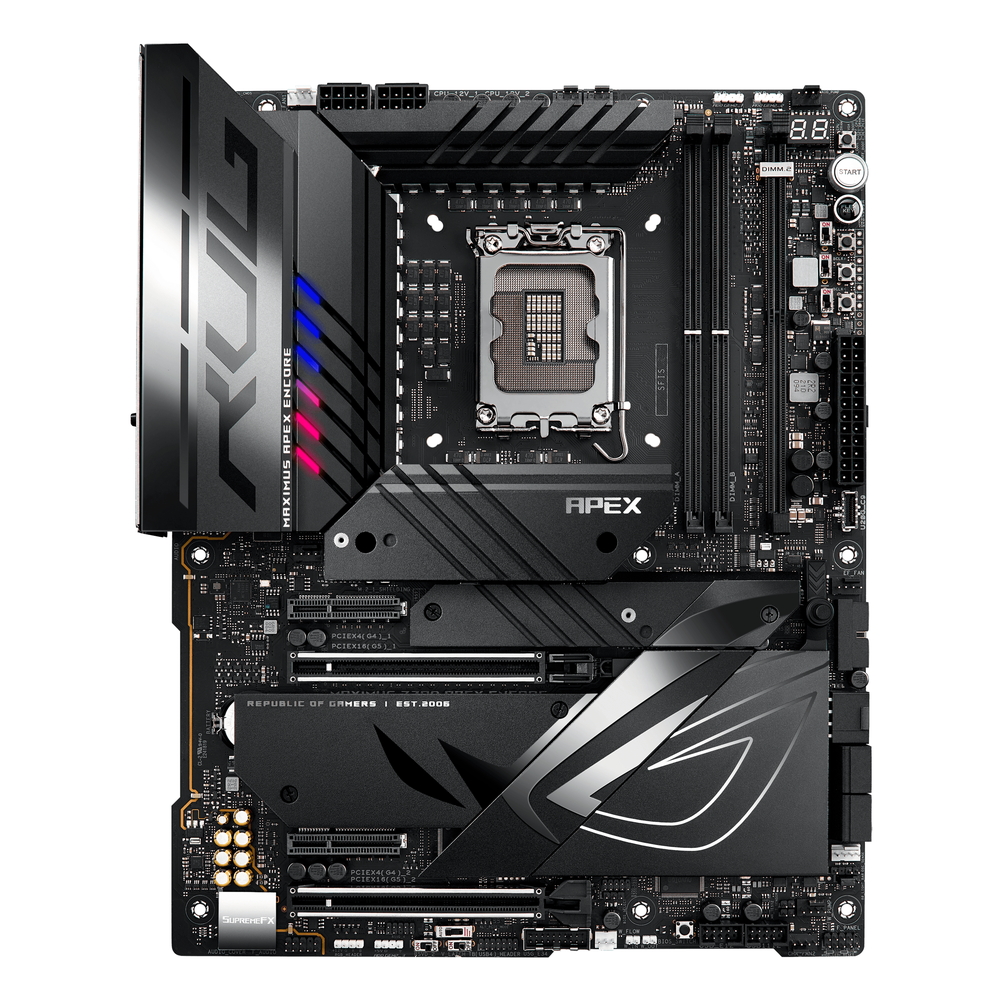

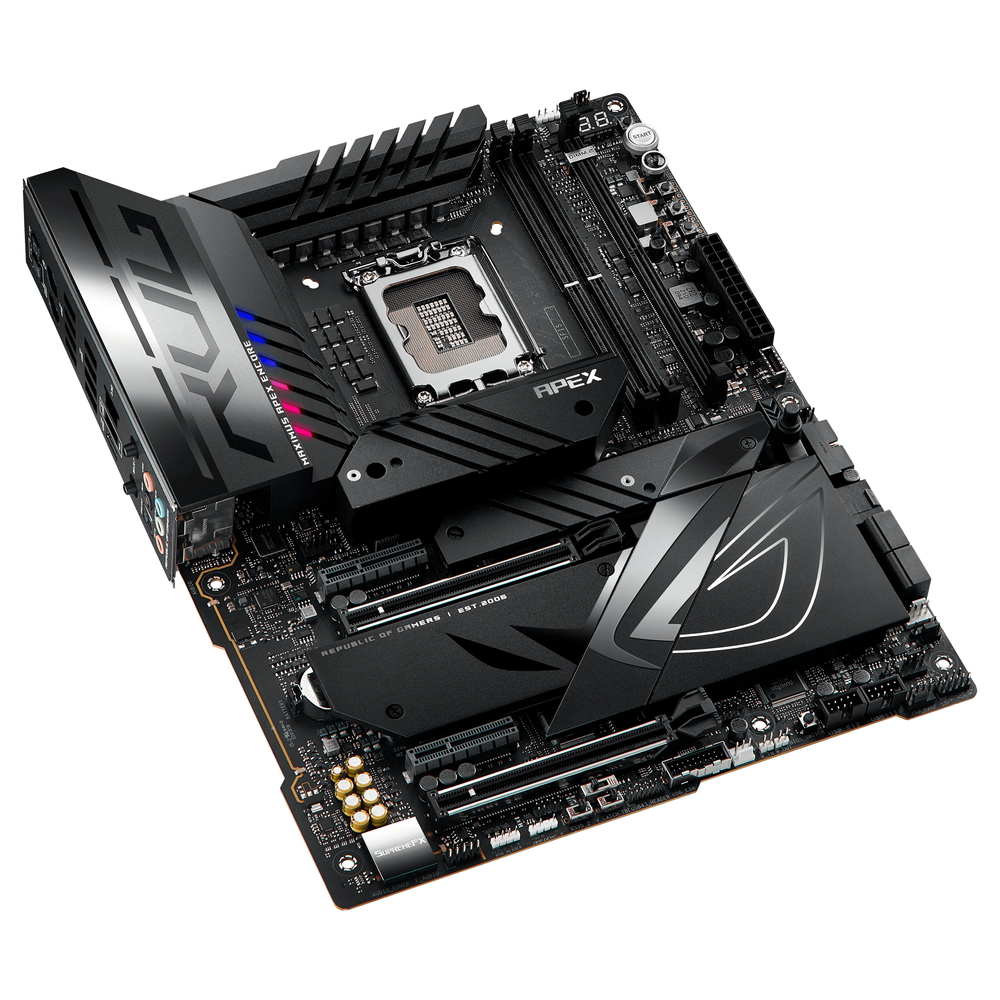

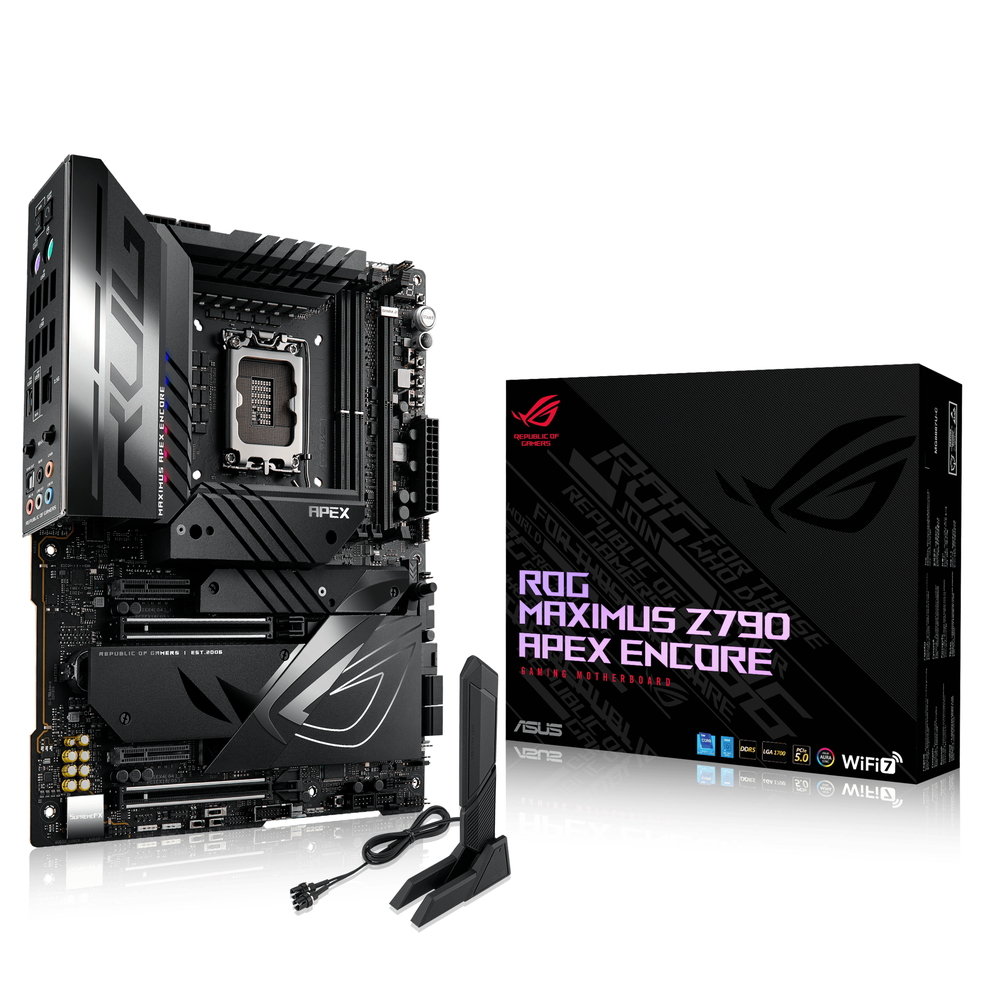

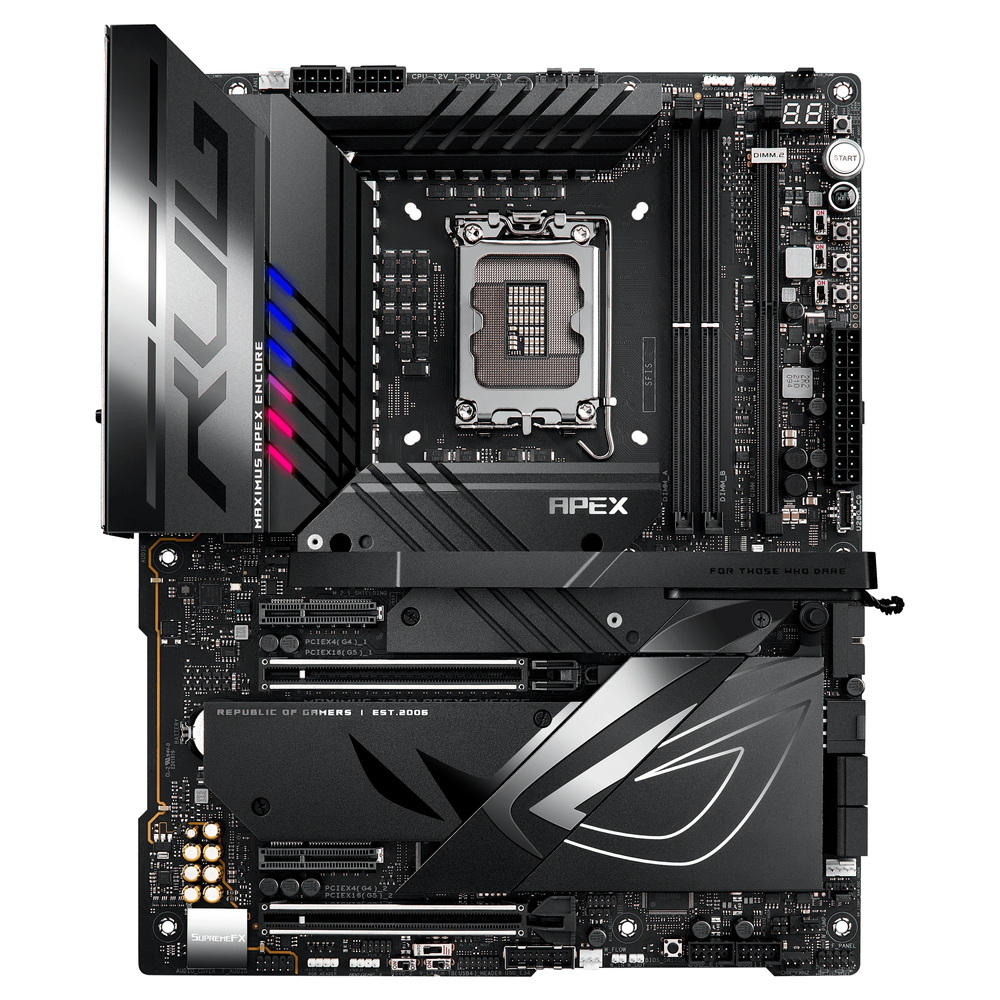

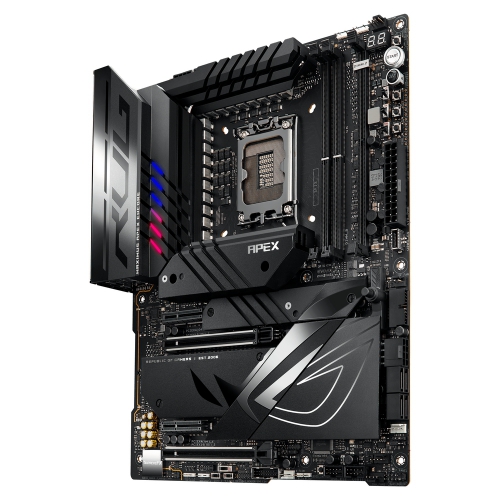

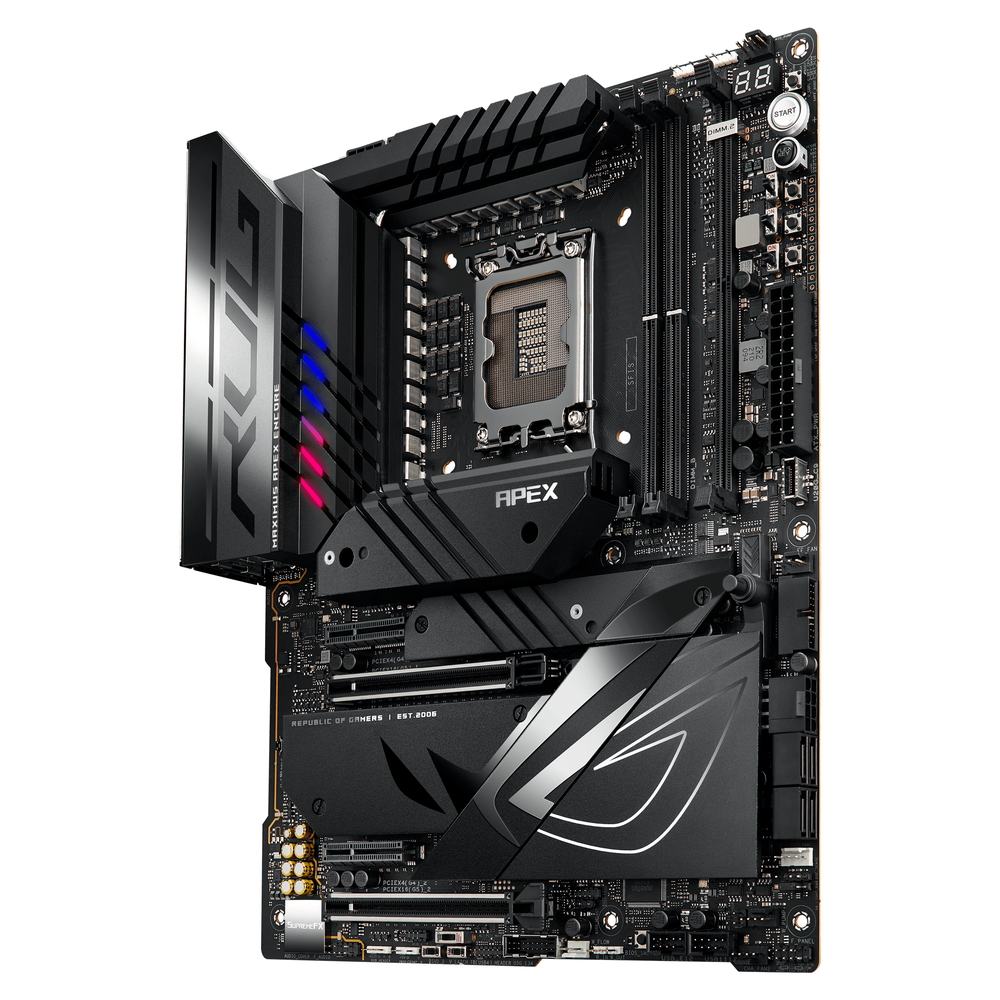

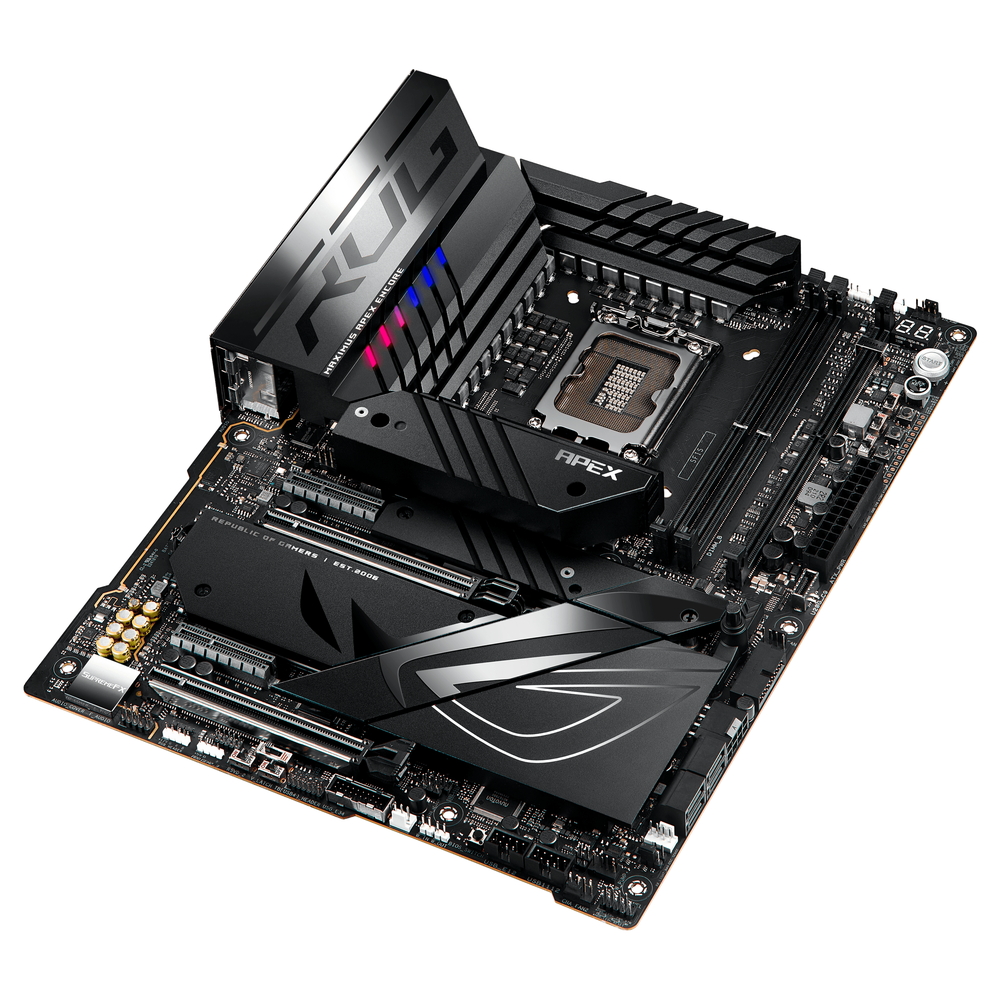

ROG MAXIMUS Z790 APEX ENCORE

ROG MAXIMUS Z790 APEX ENCORE

Z790チップセット搭載・24+2パワーステージ
第14世代Intel Coreプロセッサー対応「ROG MAXIMUS」マザーボード
オーバークロック特化したAPEXモデル

・Intel Z790チップセット搭載
・第14世代Intel Coreプロセッサー対応
・オーバークロック特化したAPEXモデル
・ATXフォームファクター
・24+2パワーステージ
・MicroFine合金チョーク、プレミアム金属コンデンサー、 8 + 8 ProCool II 電源コネクター
・拡大されたVRMヒートシンクと統合されたアルミ製I/Oカバー装備、高伝導性サーマルパッド、M.2ヒートシンク、M.2バックプレートがシステムを強力に冷却
・DDR5-8400+(OC) × 2 (Max. 96GB)
・PCIe 5.0スロット、PCIe 5.0 M.2スロット搭載
・ROG DIMM.2 with heatsink付属
・リアUSB 3.2 Gen2x2 Type-Cポート搭載
・60W急速充電対応フロントUSB 3.2 Gen 2x2 Type-Cコネクター搭載
・Thunderbolt (USB4) ヘッダー搭載
・Intel 2.5G LAN + Wi-Fi 7*
・Q-Antenna、Q-Release、M.2 Q-Latch、BIOS FLASHBACK
・AI Cooling II、AI Overclocking、双方向AIノイズキャンセル
・Extreme OC Kit

*2023年10月時点で日本国内では160MHzを超える帯域幅の利用が許可されておりません。

型番：ROG MAXIMUS Z790 APEX ENCORE

JAN：0197105361126


「ROG MAXIMUS Z790 APEX ENCORE」は、Intel Z790チップセットを搭載し、オーバークロックを支援する機能を多数備えたAPEXシリーズマザーボードです。
24+2パワーステージの強力な電源回路を備え、最新の第14世代Intel Core プロセッサーの性能を引き出します。
また、PCIe 5.0スロットやPCIe 5.0 M.2スロット、リアUSB 3.2 Gen2x2 Type-Cポート、60W急速充電対応フロントUSB 3.2 Gen2x2 Type-Cコネクター、Thunderbolt (USB4) ヘッダー搭載などの最新の高速規格を搭載しています。
拡大されたVRMヒートシンクと統合されたアルミ製I/Oカバー装備、高伝導性サーマルパッド、M.2ヒートシンク、M.2バックプレートがシステムを強力に冷却します。
Intel 2.5G LAN + Wi-Fi 7*をサポートし、高速なネットワーク環境を構築することができます。

*2023年10月時点で日本国内では160MHzを超える帯域幅の利用が許可されておりません。









型番 ROG MAXIMUS Z790 APEX ENCORE
フォームファクター ATX（305×244mm）
チップセット Intel® Z790 Chipset
対応CPUソケット Socket LGA1700
対応CPU Intel® Core™ 14th & 13th Gen Processors, Intel® Core™ 12th Gen, Pentium® Gold and Celeron® Processors
Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0**
* Refer to www.asus.com for CPU support list.
** Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types.
対応メモリー 2 DIMM, Max. 96GB, DDR5 8400+(OC)/ 8200+(OC)/8000+(OC)/7800+(OC)/7600(OC)/
7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600/ 5400/ 5200/ 5000/ 4800 MT/s Non-ECC, Un-buffered Memory*
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
ASUS Enhanced Memory Profile II (AEMP II)
Supports DIMM Flex
* Supported memory types, data rate (speed), and number of DRAM modules vary depending on the CPU and memory configuration, for more information please refer to CPU/Memory Support list under the Support tab of product information site or visit https://www.asus.com/support/.
- Non-ECC, un-buffered DDR5 memory supports On-Die ECC function.
- For optimal memory overclocking results, please ensure to install the bundled ROG Memory Fan Kit.
拡張スロット Intel® Core Processors (14th & 13th & 12th Gen)*
PCIe 5.0 x16 slot × 2 (supports x16 or x8/x8 modes)**
Intel® Z790 Chipset
PCIe 4.0 x4 slot × 2
* Please check the PCIe bifurcation table on the support site (https://www.asus.com/support/FAQ/1037507/).
** M.2_1 shares bandwidth with PCIEX16(G5)_2 and PCIEX16(G5)_1. When M.2_1 is occupied with SSD device, PCIEX16(G5)_2 will be disabled and PCIEX16(G5)_1 will run x8 only.
- To ensure compatibility of the device installed, please refer to https://www.asus.com/support/ for the list of supported peripherals.
ストレージ M.2 slot × 5
Intel® Core Processors (14th & 13th & 12th Gen)
M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 5.0 x4 mode)**
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
Intel® Z790 Chipset
M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 & SATA modes)
DIMM.2_1 slot (Key M) via ROG DIMM.2, type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)
DIMM.2_2 slot (Key M) via ROG DIMM.2, type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)

SATA 6Gb/s port × 4**
* Intel® Rapid Storage Technology supports PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10
* M.2_1 shares bandwidth with PCIEX16(G5)_2 and PCIEX16(G5)_1. When M.2_1 is occupied with SSD device, PCIEX16(G5)_2 will be disabled and PCIEX16(G5)_1 will run x8 only.

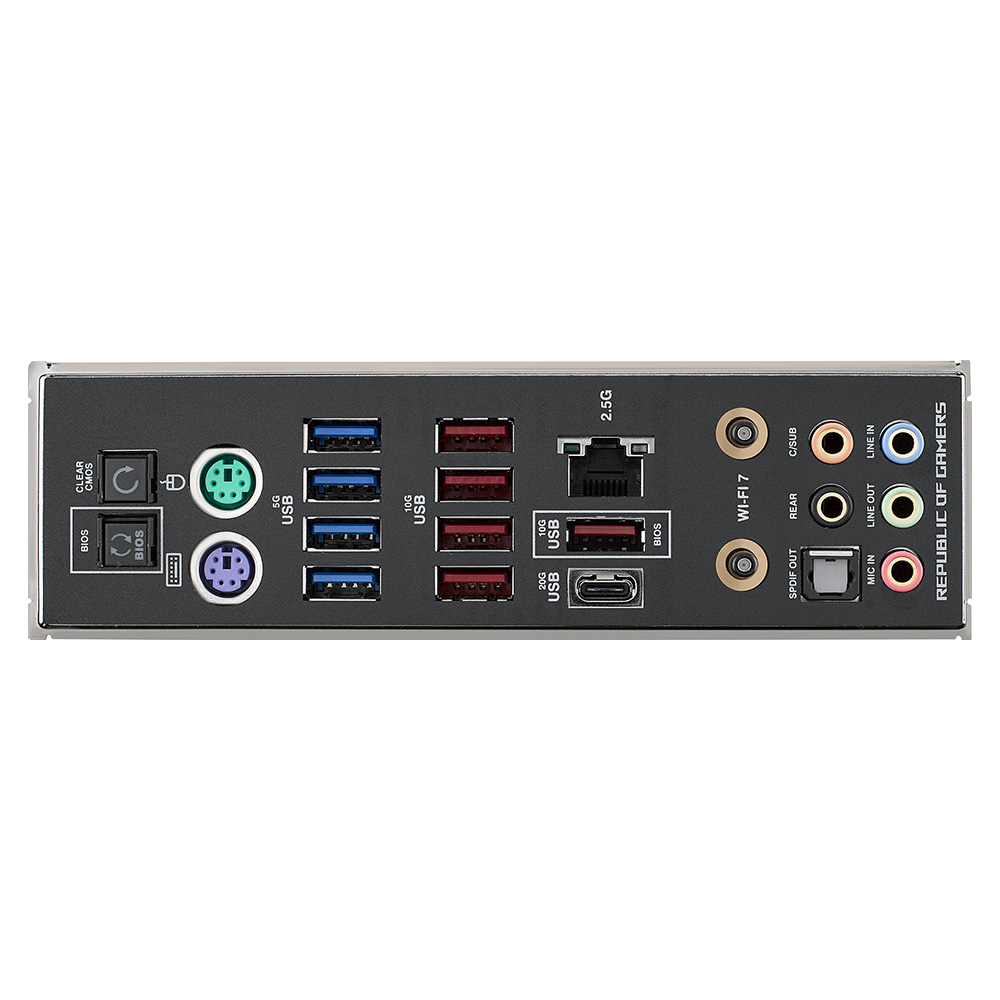

USB Rear USB (Total 10 ports)
USB 20Gbps port × 1 (1 USB Type-C®)*
USB 10Gbps port × 5 (5 Type-A)
USB 5Gbps port × 4 (4 Type-A)

Front USB (Total 9 ports)
USB 20Gbps connector × 1 (supports USB Type-C® with up to 60W PD/QC4+)**
USB 5Gbps header × 2 (support additional 4 USB 5G ports)
USB 2.0 header × 2 (support additional 4 USB 2.0 ports)
* USB Type-C® power delivery output: max. 5V/3A
** USB Type-C® power delivery output: 5/9/15/20V max. 3A, PPS:3.3–21V max. 3A
Thunderbolt Thunderbolt™ (USB4®) header × 1
LAN Intel® 2.5Gb Ethernet × 1
ASUS LANGuard
無線機能 Intel® Wi-Fi 7*
2x2 Wi-Fi 7 (802.11be)**
Supports 2.4/5/6GHz frequency band***
Support Wi-Fi 7 320MHz bandwidth, up to 5.8Gbps transfer rate.
Bluetooth® v5.4****
* Compatible with Windows 11 or later.
** Wi-Fi 7 MLO(Multi-link Operation) full functions support will be ready in Windows 11 2024 Platform (Windows 11 24H2) or later.
*** Wi-Fi 6GHz frequency band and bandwidth regulatory may vary between countries.
**** The Bluetooth version may vary, please refer to the Wi-Fi module manufacturer's website for the latest specifications.

*2023年10月時点で日本国内では160MHzを超える帯域幅の利用が許可されておりません。
オーディオ ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4080
- Impedance sense for front and rear headphone outputs
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 110 dB SNR recording input
- Supports up to 32-Bit/384 kHz playback
LED Addressable Gen 2 header × 3
Aura RGB header × 1
OS Windows® 11, Windows® 10 64-bit

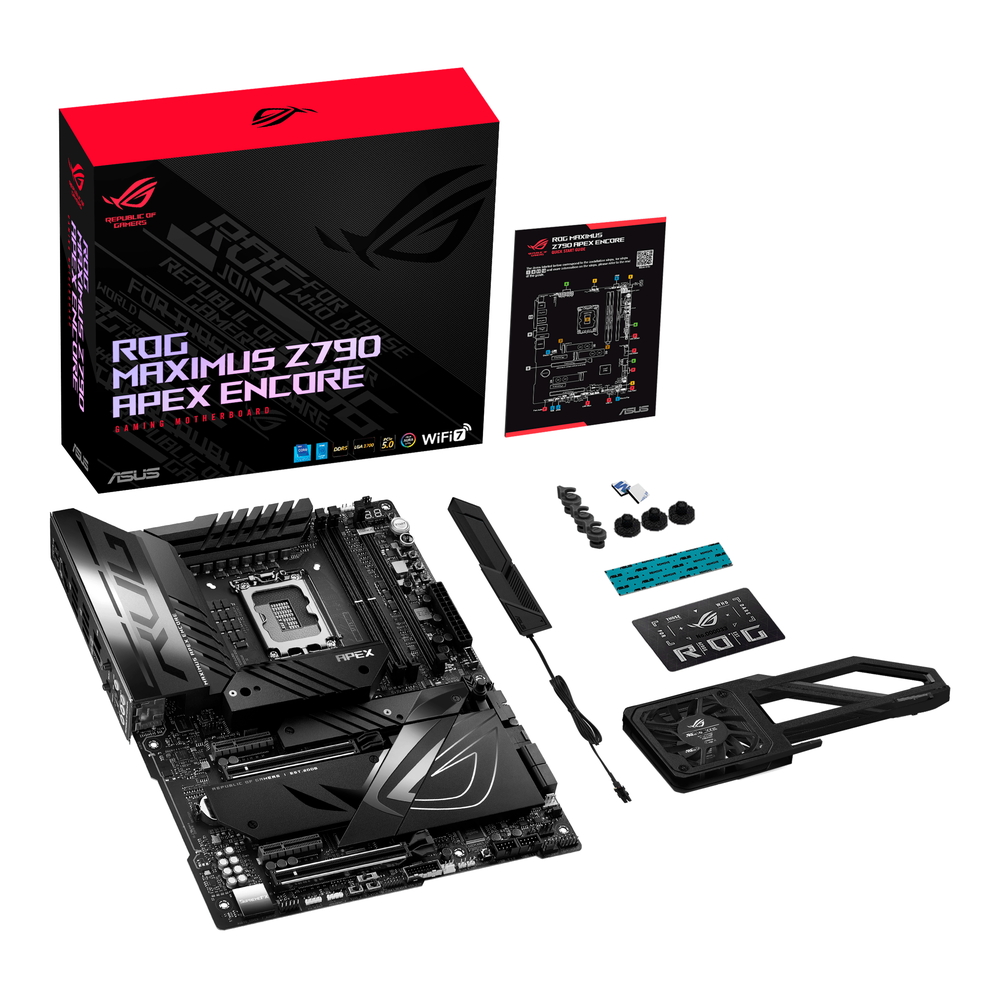

付属品 ROG DIMM.2 with heatsink × 1
M.2 pad for ROG DIMM.2 × 1
M.2 screw package for ROG DIMM.2 × 2
Thermal pad for M.2 × 1
ROG Memory Fan Kit × 1
ASUS WiFi Q-Antenna × 1
Q-connector × 1
ROG VIP card × 1
M.2 Q-Latch package for M.2 backplate × 3
M.2 backplate Rubber Package × 3
USB drive with utilities and drivers × 1
Quick start guide × 1

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
