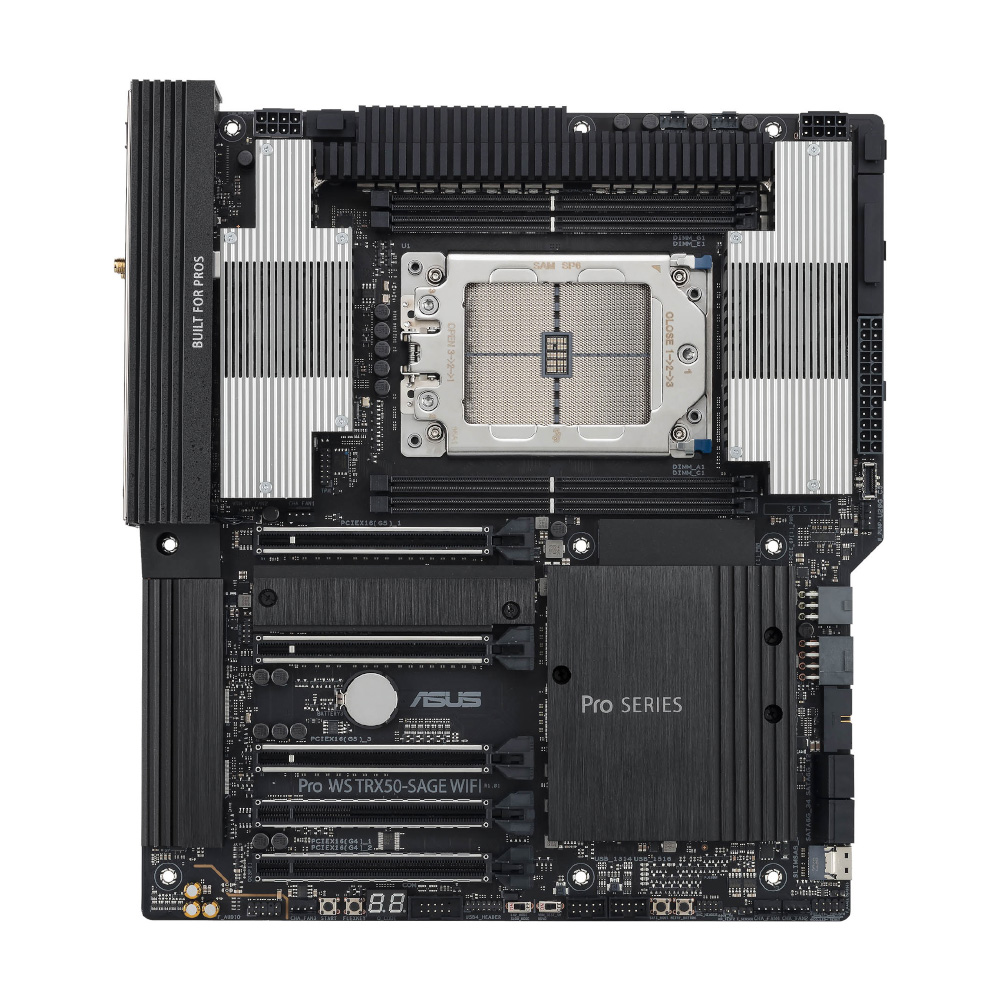

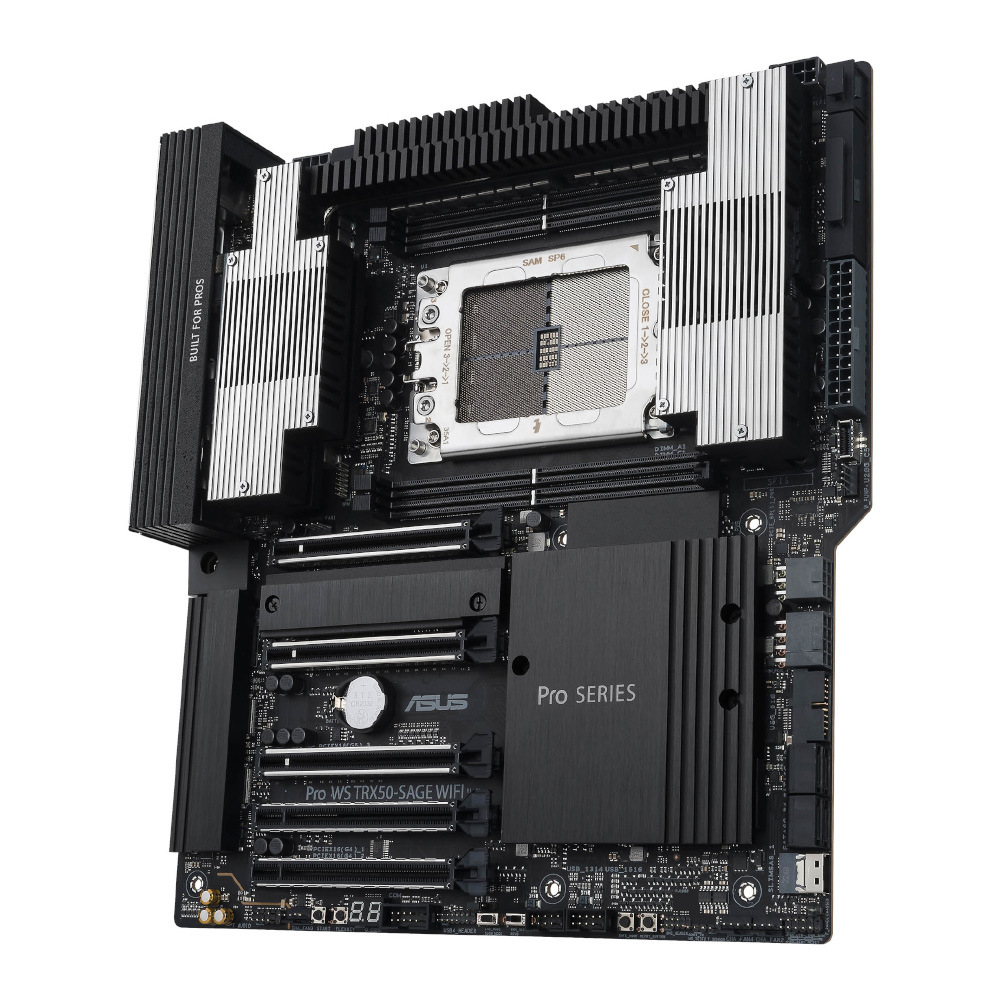

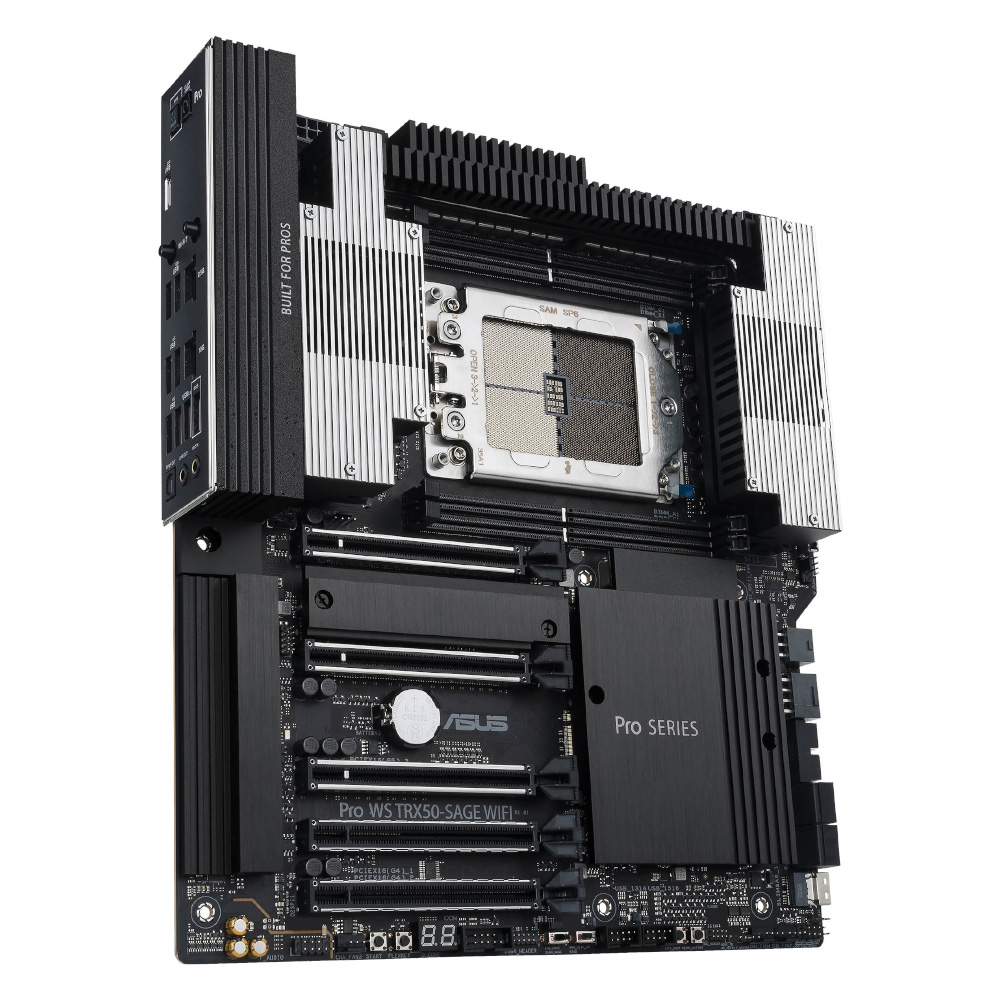

「PRO WS TRX50-SAGE WIFI」は、AMD TRX50チップセットを搭載し、AMD Ryzen Threadripper PRO 7000 WXシリーズおよびAMD Ryzen Threadripper 7000シリーズプロセッサーに対応するワークステーション向けCEBマザーボードです。
最大1TBのECC R-DIMM DDR5メモリーモジュール（1DPC）をサポートします。
PCIe x16スロットを5基搭載し、うち3基はPCIe 5.0接続に対応するなど、高い拡張性を実現。ストレージはM.2スロットを3基搭載。さらに、SlimSASスロットを搭載しています。
36 (18×2) +3+4+4フェーズの強力な電源回路を備え、大型VRMヒートシンク、チップセットヒートシンク、M.2 ヒートシンク、および M.2 バックプレートがシステムを強力に冷却します。ネットワークは10Gb＋2.5Gb LANとWi-Fi 7*を搭載しています。
サーバーグレードのIPMIリモート管理をサポートし、さらにリアルタイム監視・管理ソフトウェア「ASUS Control Center Express」に対応しています。
*160MHz帯域幅、最大2.8Gbpsの転送速度をサポート
VRM
・Power Stages in VRM Area
Pro WS TRX50-SAGE WIFIの電圧調整モジュールセットアップは、(18×2)+3+4+4の電力ステージで構成されており、最新のAMD Ryzen™ プロセッサーが要求する電力と効率、そして極限のオーバークロックの安定性を提供します。
・Active VRM Cooling Solutions
MOSFETおよびチョークのエクストルーデッドアルミニウムヒートシンクには、アクティブクーリングが含まれており、熱効率を大幅に向上させます。フィンと隠れたヒートパイプも熱の放散を大幅に向上させます。
・ProCool II Connectors
ProCool IIコネクターは、12V CPU入力にしっかりと信頼性のある接続を確保します。この第2世代では、改良された放熱性とメタルシュラウドが特徴です。
・Onboard PCIe Power Connectors
マザーボードに組み込まれた8ピンおよび6ピンのPCIeケーブルコネクターは、複数のグラフィックカードをインストールする際の電力出力の安定性を確保できます。
Pro WS TRX50-SAGE WIFIの電圧調整モジュールセットアップは、(18×2)+3+4+4の電力ステージで構成されており、最新のAMD Ryzen™ プロセッサーが要求する電力と効率、そして極限のオーバークロックの安定性を提供します。
・Active VRM Cooling Solutions
MOSFETおよびチョークのエクストルーデッドアルミニウムヒートシンクには、アクティブクーリングが含まれており、熱効率を大幅に向上させます。フィンと隠れたヒートパイプも熱の放散を大幅に向上させます。
・ProCool II Connectors
ProCool IIコネクターは、12V CPU入力にしっかりと信頼性のある接続を確保します。この第2世代では、改良された放熱性とメタルシュラウドが特徴です。
・Onboard PCIe Power Connectors
マザーボードに組み込まれた8ピンおよび6ピンのPCIeケーブルコネクターは、複数のグラフィックカードをインストールする際の電力出力の安定性を確保できます。
メモリー
Pro WS TRX50-SAGE WIFIマザーボードは、堅牢なデザインを誇り、ECCサポート付きの4つのR-DIMM DDR5メモリーモジュールスロットを備えています。これにより、システムのクラッシュやデータの破損の防止が向上し、ワークステーションがプロの要求に対して信頼性があり、迅速に応答します。
PCIeスロット
Pro WS TRX50-SAGE WIFIマザーボードには、柔軟なシステム構成と拡張性を提供するいくつかのPCIe® 5.0/4.0 x16スロットが搭載されています。高性能なグラフィックカードを使用すると、モデリング、シミュレーション、およびレンダリングアプリケーションでのパフォーマンスが向上します。
ネットワーク
・Wi-Fi
6GHz帯域と4096 QAMが含まれ、最大2.8倍の超高速WiFiスピードを提供します。革新的なMulti-Link Operation（MLO）2は、より安定したWiFi接続と低遅延を提供し、ゲーム、ストリーミング、および産業用IoTの未知の領域を開示します。
デュアルトランシーバーは2.4、5、および6 GHzのバンドをサポートし、より高いスループットを可能にして信号品質を向上させ、より広い範囲をカバーします。Qアンテナを使用すると、WiFiアンテナをPCに取り付けるのが簡単で迅速になります。2つの留め具をゆっくりと回転させて最終的にロックするのではなく、ただスナップさせるだけです。手間が少なく、一貫したパフォーマンスが得られます。
*160MHz帯域幅、最大2.8Gbpsの転送速度をサポート
・LAN
Marvell® AQtion 10 Gbp Ethernetは、標準のギガビットEthernetの帯域幅の最大10倍を提供し、非圧縮の4K UHDビデオのストリーミング、システムのバックアップ、大容量ファイルの転送がこれまで以上に高速になります。
Intel® 2.5 Gb Ethernetは、標準の1Gb Ethernet接続と比較して最大2.5倍の転送速度を提供し、高速なダウンロードやスムーズな高解像度ビデオストリーミングが可能です。
6GHz帯域と4096 QAMが含まれ、最大2.8倍の超高速WiFiスピードを提供します。革新的なMulti-Link Operation（MLO）2は、より安定したWiFi接続と低遅延を提供し、ゲーム、ストリーミング、および産業用IoTの未知の領域を開示します。
デュアルトランシーバーは2.4、5、および6 GHzのバンドをサポートし、より高いスループットを可能にして信号品質を向上させ、より広い範囲をカバーします。Qアンテナを使用すると、WiFiアンテナをPCに取り付けるのが簡単で迅速になります。2つの留め具をゆっくりと回転させて最終的にロックするのではなく、ただスナップさせるだけです。手間が少なく、一貫したパフォーマンスが得られます。
*160MHz帯域幅、最大2.8Gbpsの転送速度をサポート
・LAN
Marvell® AQtion 10 Gbp Ethernetは、標準のギガビットEthernetの帯域幅の最大10倍を提供し、非圧縮の4K UHDビデオのストリーミング、システムのバックアップ、大容量ファイルの転送がこれまで以上に高速になります。
Intel® 2.5 Gb Ethernetは、標準の1Gb Ethernet接続と比較して最大2.5倍の転送速度を提供し、高速なダウンロードやスムーズな高解像度ビデオストリーミングが可能です。
拡張性
・USB4
これまで以上に高速で将来に対応した、このマザーボードのオンボードUSB4ヘッダーに接続すると、USB4拡張カードを使用して最大40Gbpsの双方向速度と十分な電力が提供され、デバイスを高速充電できます。
・M.2 PCIe 5.0/4.0スロット
Pro WS TRX50-SAGE WIFIマザーボードには、ストレージの柔軟性とパフォーマンスを向上させるために、2つのPCIe 5.0と1つのPCIe 4.0の計3つのM.2スロットがあります。この構成は、巨大なビデオファイルで作業するクリエイターにとって理想的で、複数のNVMeデバイスを対象にRAID構成をサポートし、膨大なI/O帯域幅を実現し、編集ベイでのシームレスな再生を確保します。
・SlimSASスロット
Pro WS TRX50-SAGE WIFIマザーボードには、産業用SSDドライブ、サーバー、およびネットワーキング機器に接続するためのSlimSASポートも搭載されています。
これまで以上に高速で将来に対応した、このマザーボードのオンボードUSB4ヘッダーに接続すると、USB4拡張カードを使用して最大40Gbpsの双方向速度と十分な電力が提供され、デバイスを高速充電できます。
・M.2 PCIe 5.0/4.0スロット
Pro WS TRX50-SAGE WIFIマザーボードには、ストレージの柔軟性とパフォーマンスを向上させるために、2つのPCIe 5.0と1つのPCIe 4.0の計3つのM.2スロットがあります。この構成は、巨大なビデオファイルで作業するクリエイターにとって理想的で、複数のNVMeデバイスを対象にRAID構成をサポートし、膨大なI/O帯域幅を実現し、編集ベイでのシームレスな再生を確保します。
・SlimSASスロット
Pro WS TRX50-SAGE WIFIマザーボードには、産業用SSDドライブ、サーバー、およびネットワーキング機器に接続するためのSlimSASポートも搭載されています。
ASUS IPMI拡張カード
Pro WS TRX50-SAGE WIFIはASUS IPMI拡張カードと互換性があり、専用のEthernet-to-BMCチップを備えています。これにより、管理者はBMCとリモートで通信してファームウェアの更新やシステムの電源サイクリングなどの矯正措置を行うことができます。
ASUS Control Center Express
Pro WS TRX50-SAGE WIFIにはASUS Control Center Expressが付属しており、これはリアルタイムのITモニタリングおよびマネージメントソフトウェアで、生産性を向上させセキュリティを強化し、未承認のアクセスやデータ漏洩を防ぐために設計されたものです。
冷却
・チップセット冷却
専用のチップセットヒートシンクは熱を引き取り、最適な動作温度を維持します。
・10Gb LAN冷却
10Gb Ethernetコントローラーには理想的な位置に拡張されたヒートシンクがあり、高速ネットワーキングの安定したパフォーマンスをいつでもどこでも確保します。
・M.2冷却
すべての3つのM.2スロットには、NVMeストレージを一貫したパフォーマンスと信頼性のために最適な動作温度に保つ大型ヒートシンクが搭載されています。選択したスロットには、次世代ドライブからのピークパフォーマンスを確保するためにM.2サーマルパッドがさらに装備されています。
専用のチップセットヒートシンクは熱を引き取り、最適な動作温度を維持します。
・10Gb LAN冷却
10Gb Ethernetコントローラーには理想的な位置に拡張されたヒートシンクがあり、高速ネットワーキングの安定したパフォーマンスをいつでもどこでも確保します。
・M.2冷却
すべての3つのM.2スロットには、NVMeストレージを一貫したパフォーマンスと信頼性のために最適な動作温度に保つ大型ヒートシンクが搭載されています。選択したスロットには、次世代ドライブからのピークパフォーマンスを確保するためにM.2サーマルパッドがさらに装備されています。
DIY
・SafeSlot & SafeDIMM
PCIe 5.0はPCIe 4.0よりも2倍速いため、ASUSはSafeSlotデザインの最高のデータスピードを確保するためにSMT製造プロセスを採用しました。SafeSlotは、拡張カードをしっかりと取り付けるためにPCIeスロットに追加された補強された金属シースです。同時に、強力なASUS SafeDIMMシースはASUS Proシリーズのワークステーションマザーボード上のメモリモジュールをサポートし、ユーザーが高速で正確かつ自信を持ってモジュールを挿入できるようにします。
・Q-Latch
革新的なQ-Latchは、特定のツールなしでM.2 SSDを簡単に取り付けたり取り外したりできるようにします。このデザインは、シンプルなロッキングメカニズムを使用してドライブを確実に保持し、従来のネジをきれいに取り除きます。
PCIe 5.0はPCIe 4.0よりも2倍速いため、ASUSはSafeSlotデザインの最高のデータスピードを確保するためにSMT製造プロセスを採用しました。SafeSlotは、拡張カードをしっかりと取り付けるためにPCIeスロットに追加された補強された金属シースです。同時に、強力なASUS SafeDIMMシースはASUS Proシリーズのワークステーションマザーボード上のメモリモジュールをサポートし、ユーザーが高速で正確かつ自信を持ってモジュールを挿入できるようにします。
・Q-Latch
革新的なQ-Latchは、特定のツールなしでM.2 SSDを簡単に取り付けたり取り外したりできるようにします。このデザインは、シンプルなロッキングメカニズムを使用してドライブを確実に保持し、従来のネジをきれいに取り除きます。
24/7信頼性
常時稼働に向けて構築
24/7の動作を最適化したPro WS TRX50-SAGE WIFIマザーボードは、最大45°Cおよび80%の湿度で動作することがテストされており、さまざまな動作環境に対応できるようになっています。
24/7の動作を最適化したPro WS TRX50-SAGE WIFIマザーボードは、最大45°Cおよび80%の湿度で動作することがテストされており、さまざまな動作環境に対応できるようになっています。
