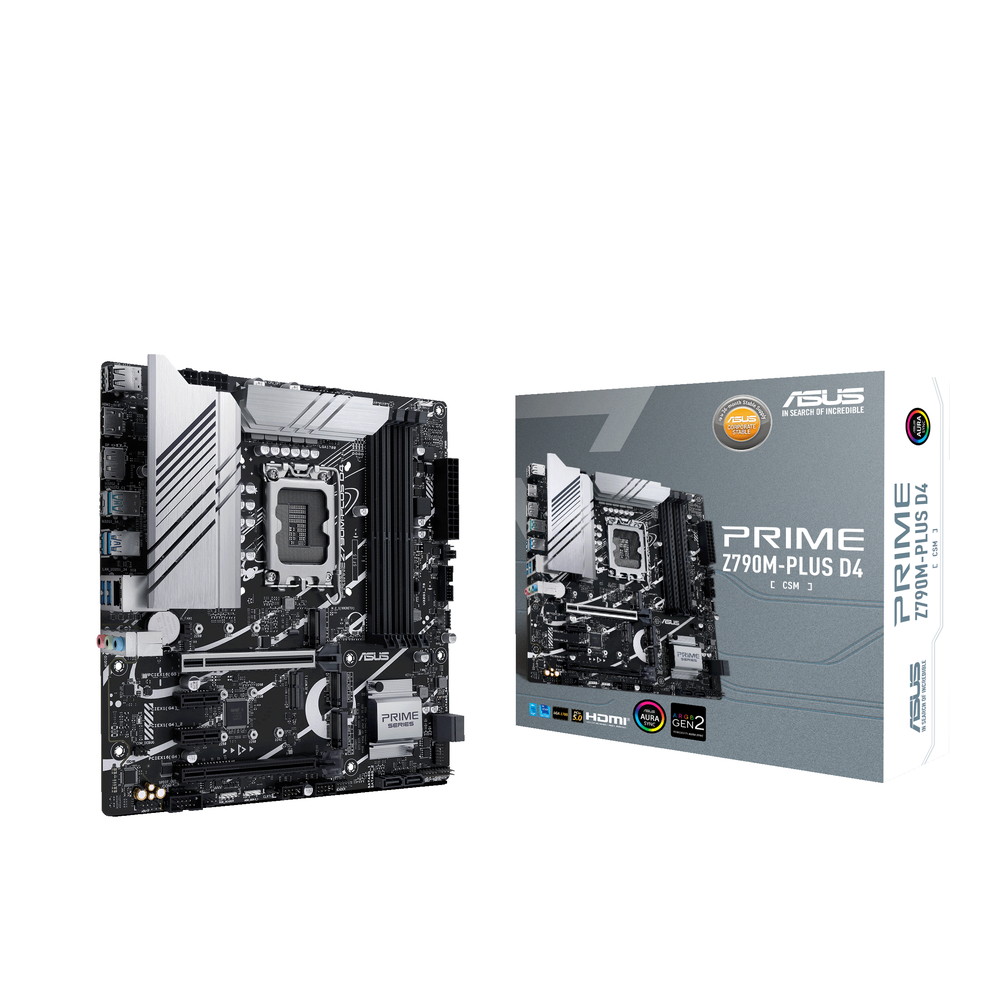

PRIME Z790M-PLUS D4-CSM

PRIME Z790M-PLUS D4-CSM

Z790ビジネス向けMicroATXマザーボード・DDR4モデル
定格50Aの10+1パワーステージ

・Z790チップセット搭載
・ASUS Corporate Stable Model
・DDR4-5333(OC)
・定格50Aの10+1パワーステージ
・ProCoolコネクター
・PCIe 5.0スロット
・PCIe 4.0 M.2 スロット
・USB 3.2 Gen2x2 Type-Cポート搭載
・Thunderbolt™ (USB4®) ヘッダー
・Intel ギガビットLAN
・HDMI 2.1 × 1、DP 1.4 × 1
・拡大された VRM ヒートシンク、サーマルパッド
・Fan Xpert 4 with AI Cooling II
・SafeSlot Core+
・統合型IT監視・管理ソフトウェア「ASUS Control Center Express」対応

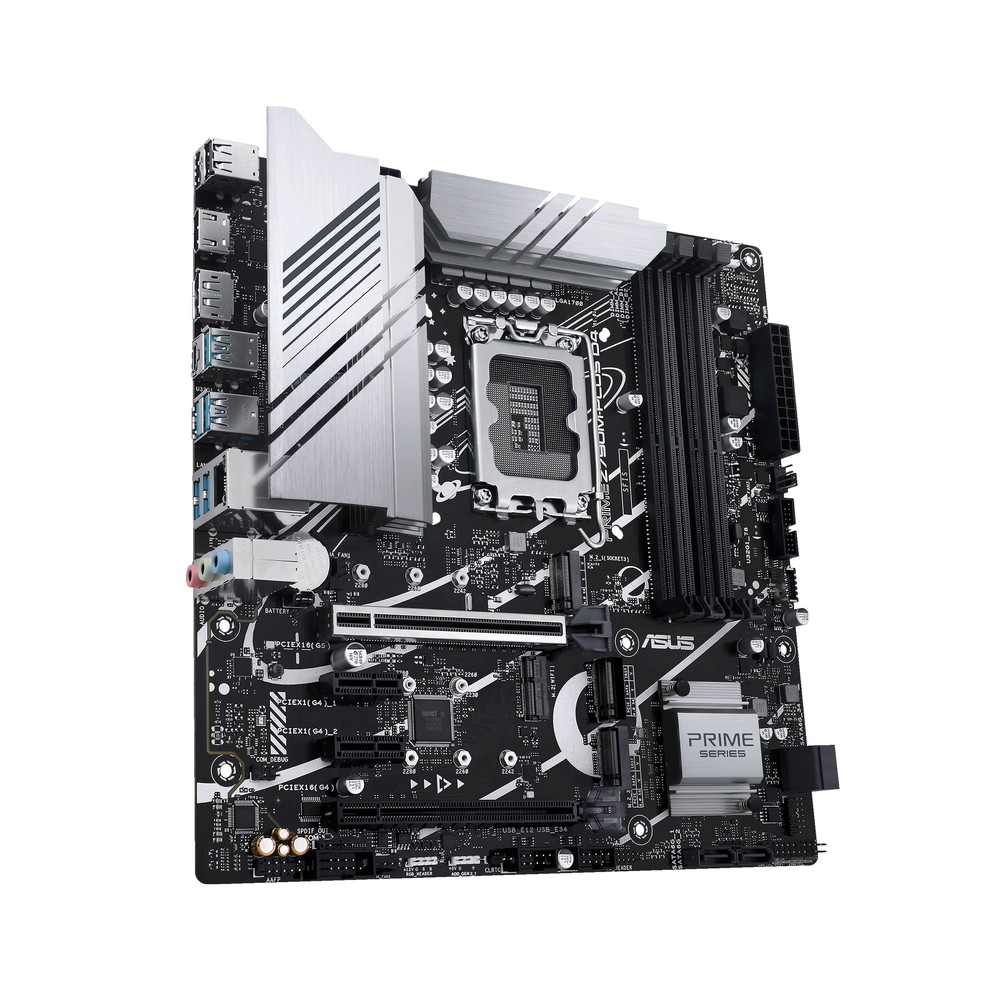

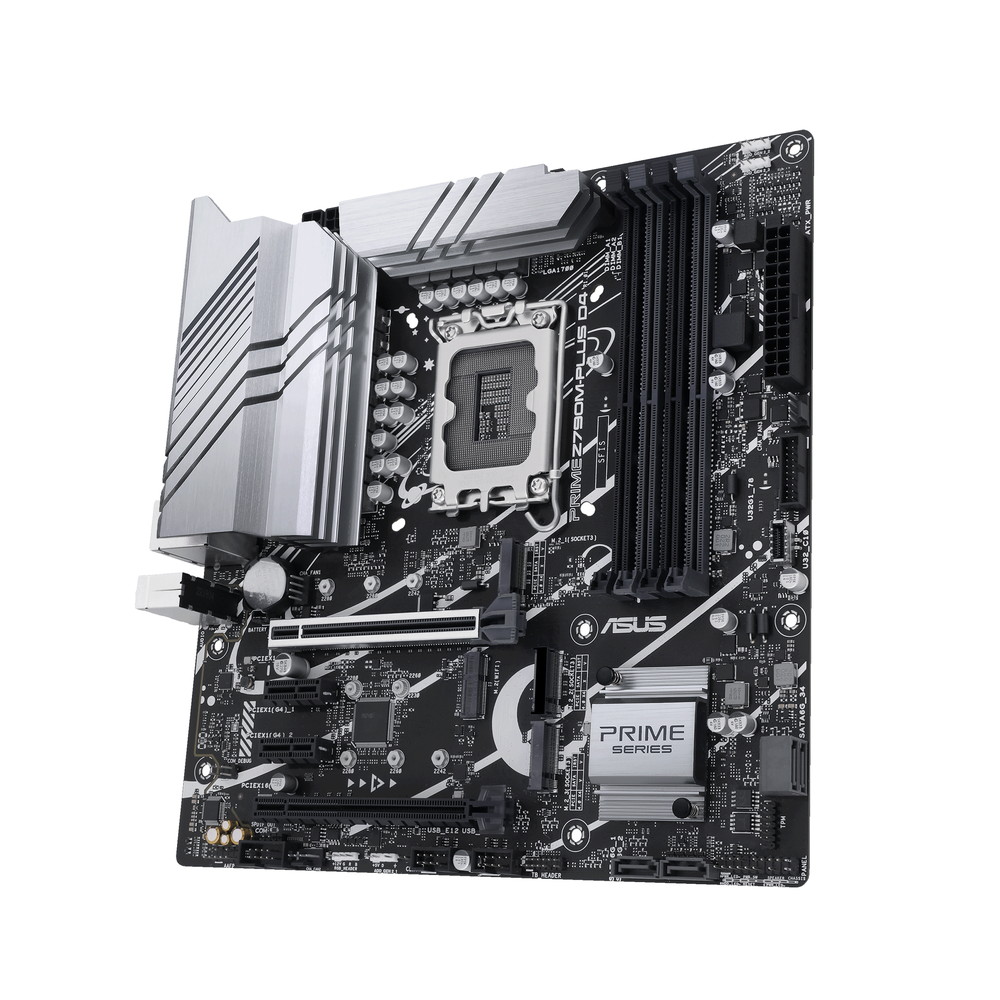

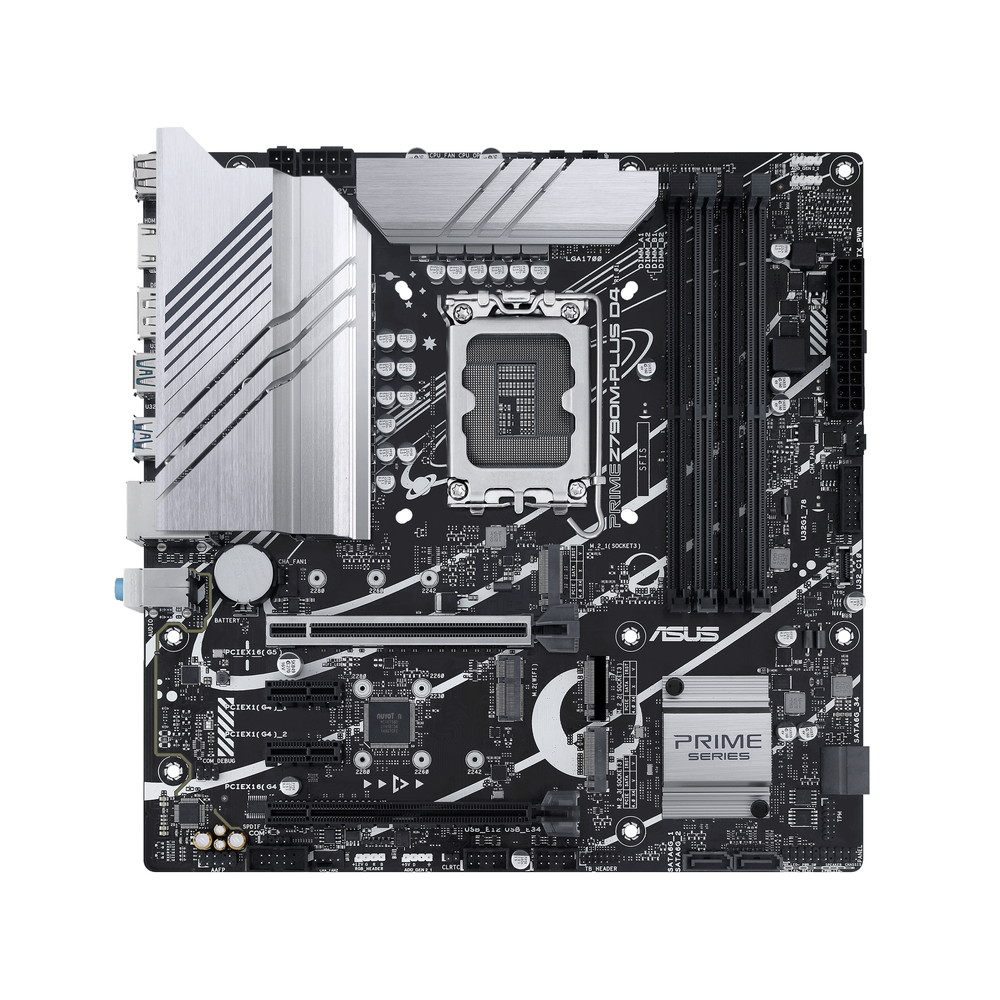

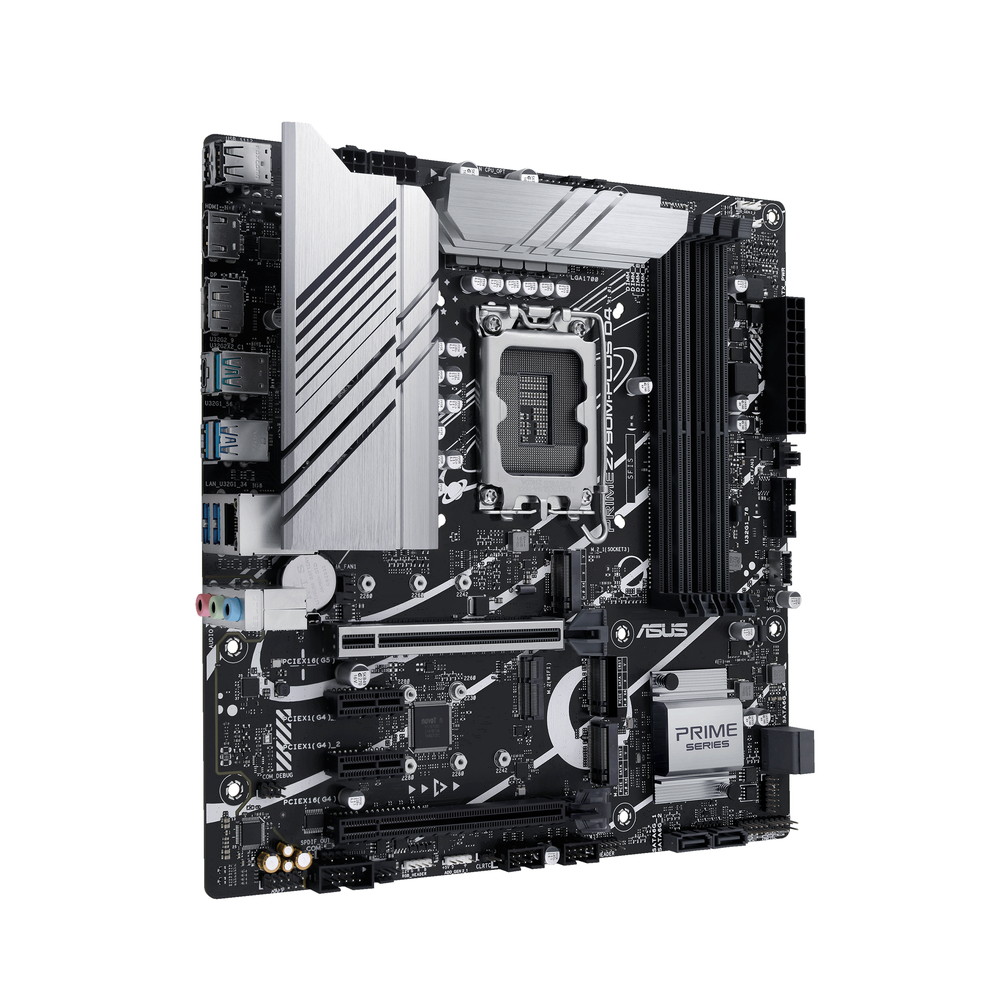

PRIME Z790M-PLUS D4-CSM」は、Intel Z790チップセットを搭載した「PRIME」MicroATXマザーボードのDDR4メモリー対応・ビジネス向けモデルです。統合型IT監視・管理ソフトウェア「ASUS Control Center Express」に対応し、ITシステムの集中管理を行うことが可能です。
10+1 DrMOSパワーステージの強力な電源回路が、第13世代Intel Coreプロセッサーの性能を引き出します。
前世代より大型化した
ヒートシンクやサーマルパッドなどを備え、冷却性能も高められています。
また、PCIe 5.0やUSB 3.2 Gen2x2 Type-Cなどの最新規格を搭載。さらにIntel 1Gb Ethernetをサポートし、高速なネットワーク環境を構築することができます。
専用ユーティリティ「Armoury Crate」から、さまざまなシステムの設定を行うことができます。



















ASUS Corporate Stable Model (CSM)

ASUS Corporate Stable Model (CSM) プログラムは、高品質のマザーボードの安定供給を提供する企業向けプログラムです。
最大36ヶ月の製品ライフサイクルサポートと6ヶ月の生産終了通知を提供し、お客様の組織が製品移行に備えるための十分なリードタイムを確保します。
各CSMマザーボードには、サーバーグレードのIT管理ソフトウェアが付属しています。

ASUS Corporate Stable Modelの詳細はこちら







ASUS Control Center

ASUS Control Center (ACC)は、集中管理型ITシステムによる企業内のデバイスの管理、モニタリング、潜在的なリスクを保護する複数箇所の在庫管理を提供しています。
ダッシュボードからは、システム異常の検知、生産の効率化、定期的なマネジメントチェック機能を提供しています。
Proマザーボードを購入すると、Control Center Expressを1つ購入することができます(60米ドル)。

ASUS Control Centerの詳細はこちら

・最適化されたITエンドポイントマネジメント
集中管理型ITシステムによる企業内のデバイスの管理、モニタリング、潜在的なリスクを保護する複数箇所の在庫管理を提供しています。

・ITメンテナンスの自動化
オフピークタイム時に最新BIOS、ソフトウェア、ユーティリティーの自動アップデートのスケジュール管理を行うことができるので、柔軟性と共にシステムの安定性を保つことができます。

・エンドポイントのセキュリティー管理
個々のデバイスのグループ化によって、エンドポイントの管理、外付けストレージのアクセス、アプリケーションの利用を安全に管理することができます。







インテリジェントコントロール

Prime Z790マザーボードには、システムのあらゆる側面を調整するための柔軟なツールが搭載されており、ユーザーの作業方法にぴったり合ったパフォーマンス調整を可能にし、生産性を最大限に高めます。

・EPU
EPU(The Energy Processing Unit)は自動的に消費電力を最適化し、Awayモードで節電効果を最大限に発揮します。

・Fan Xpert 4
「Fan Xpert 4」またはASUS UEFI BIOSを使って、ファン、ウォーターポンプ、オールインワン・クーラーを包括的にコントロールすることができます。
空冷でも水冷でも、ワンクリックですべてのパラメータを設定するオートチューニング・モードを備えています。
また、すべてのファンの回転数をデフォルトの最小値以下に抑える「エクストリームクワイエット」モードも搭載しています。
軽い作業をする際に、システムを静かに保つことができます。

・Digital Power Controls
Digi+電圧レギュレータモジュール(VRM)は、電圧降下、スイッチング周波数、電力効率の設定をリアルタイムに制御し、CPUの電圧レギュレーションを微調整することで、パフォーマンスの安定性を確保します。






UEFI BIOS

ROG UEFI (BIOS)は、あなたのPCを設定・調整するために必要な機能を提供します。
分かりやすくシンプルな「EZ Mode」と、詳細な設定が可能な「Advanced Mode」の2つのモードから、
各種設定やオーバークロックなど、簡単な操作でユーザーの好みにカスタマイズできます。

・EZ Mode
システム情報やオーバークロック設定まで一つの画面で確認・設定できるモード

・Advanced Mode
各項目の詳細な設定が可能なモード






冷却

・VRMヒートシンクとサーマルパッド
2つの大型VRMヒートシンクと高品質のサーマルパッドにより、MOSFETやチョークからの熱伝達を改善し、冷却性能を向上させています。


・冷却制御機能
Fan Xpert 4ソフトウェアまたはUEFI BIOSを介して設定可能な包括的な冷却制御機能を備えています。
各ヘッダーが温度センサーをリアルタイムに監視し、動作状況に応じてファン動作をコントロールします。
動作時の静音性を高めるとともに、過熱と過電流から保護します。





最適なパワーソリューション

10+1 DrMOSパワーステージを搭載したVRMが、最新の第13世代Intel® Core™ プロセッサーの性能を発揮します。
また、独自開発のProCoolコネクターは、マザーボードから電源へのリンクを4+8ピンコネクターで強化し、12ボルトの電力を直接プロセッサーに供給します。
それぞれのジャックは、中空ピンコネクターよりも大きな電流に対応できるソリッドピンを採用しています。





ASUS OptiMem II

トレースルーティングの設計を改善することで、最新のIntelプロセッサーのメモリー帯域幅へのアクセスを強化しました。
また、ASUS OptiMem IIテクノロジーが、異なるPCBレイヤー間のメモリー信号経路を慎重にマッピングしてパス距離を短縮し、
クロストークを大幅に削減することで、最高5333(OC)MHzの高クロックDDR4メモリーをサポートします。

ASUS OptiMem IIの利点:
・メモリーの安定性と互換性の改善
・同等の電圧でより低いメモリーレイテンシーを可能にする
・メモリー周波数のマージンを改善






ストレージ

PRIME Z790M-PLUS D4-CSM」は、合計3つのM.2スロットを搭載しています。
PCIe 4.0による最大64Gbpsのデータ転送速度に対応しており、OSやアプリケーションのドライブによる起動やアプリのロード時間を短縮することができます。






コネクティビティ

・PCIe 5.0
第13世代Intelプロセッサーは、PCIe 5.0に対応しています。
PCIe 5.0は、PCIe 4.0の2倍のデータ転送速度を提供し、データ量の多い新たなタスクを処理するために十分な堅牢性を備えています。
また、シグナルインテグリティを向上させるための電位変化、アドインカード用CEMコネクターやPCIExpressの旧バージョンとの下位互換性も備えています。

・USB 3.2 Gen 2x2 Type-C
最大20Gbpsの転送速度を実現するUSB 3.2 Gen 2x2 Type-C®ポートを背面のI/Oパネルに搭載するほか、
多数のUSBポートを備えています。

・Thunderbolt 4 ヘッダー対応
オンボードのヘッダーでThunderbolt 4に対応しています。
最新のIntel認定ASUS ThunderboltEX 4アドオンカードを使用すれば、1本のケーブルで最大40Gbpsの双方向通信が可能です。
さらに、このカードはマルチスクリーン接続のためのデイジーチェーン機能を備えており、最大8K解像度のディスプレイに対応。
また、デバイスを急速充電するために最大100ワットの電力を供給することができます。






ネットワーク

・Intel 1Gb Ethernet
Intel® Ethernet Connection I219-Vは、CPUのオーバーヘッドを低減し、極めて高いTCPおよびUDPのスループットを実現することで、より高速でスムーズなデータ転送を可能にします。

・M.2 Slot (key E)
Prime Z790M-Plus D4マザーボードには、M.2スロット(キーE)が搭載されており、タイプ2230のWi-Fi/BTおよびインテル®CNVi(統合Wi-Fi/BT)モジュールに対応しています*。
* Wi-Fi/BTモジュールは別売りです。






オーディオ

オンボード機能の組み合わせにより、高度なオーディオを提供します。

・オーディオシールド
アナログ/デジタル信号のドメインを分離し、多方向干渉を大幅に削減します。

・左トラックと右トラックの個別レイヤー
オーディオパス間のクロストークを最小限に抑えます。

・高品質のオーディオコンデンサー
高品質のパーツで臨場感あふれるサウンドシグネチャーを実現します。






ライティング

・AURA Sync
ASUSの独自ユーティリティ「Aura Sync」によってライティング制御が行えます。
互換性のあるROGグラフィックカード、モニター、マウス、キーボードを簡単に同期できるプリセットの照明効果を備えており、
PCデザインに統一感を持たせることができます。「Armoury Crate」からアクセスできます。


・アドレサブルGen 2 RGBヘッダー
アドレサブルなGen 2 RGBヘッダーは、「Aura Sync」で制御することができます。
第2世代のアドレサブルRGBデバイスのLEDの数を検出でき、特定のデバイスに合わせてライティングエフェクトを調整できるようになりました。
この新しいヘッダーは、既存のAura RGBコンポーネントとの下位互換性も備えています。






Armoury Crate

Armoury Crateは、対応製品を集中的にコントロールするために設計された新しいソフトウェアユーティリティです。
直感的なインターフェイスにより、Armoury Crateは、対応するすべてのデバイスのRGB照明とエフェクトを簡単にカスタマイズすることができます。
また、キーボードやマウスの設定など、増え続けるASUS製品の設定をコントロールすることもできます。
さらにArmoury Crateでは、製品登録やアカウント情報の修正が可能。また、ニュースページから最新情報や最新ドライバーを入手できます。






組み立てやすい

・Q-LED Core
Q-LED Coreディスプレイは、電源投入時自己診断テスト(POST)中に電源LEDによる光のパターンを生成し、ユーザーが潜在的な問題を解決するのに役立ちます。
VGAやDRAM、ブートデバイスが検出されないときなどに、点滅してユーザーに知らせます。

・​SafeSlot
PCIe 4.0に比べて2倍の速度を実現するPCIe 5.0で最高のデータ転送速度を確保するために、より高速なSafeSlotに対応するSMT製造プロセスを導入しました。
SafeSlotとは、PCIeスロットに追加された強化金属製のシースで、グラフィックカードをしっかりと固定するためのものです。






保護機能

・LANGuard
ASUS LANGuardは、高度な信号結合技術と高品質のEMI対策表面実装コンデンサーを統合したハードウェアレベルのネットワーク保護機能で、スループットを向上させ、より信頼性の高い接続を実現します。

・回路保護電源設計
過電圧に対する防御回路を搭載しており、低品質な電源ユニットの使用などで起こる電源ラインからの過電圧から、チップセットやオーディオチップ、各種コントローラーなどを守ることができます。

・メモリーを過電流から防御
何度でも使えるメモリー用のヒューズを搭載しており、メモリー挿し込み時の接触不良や静電気をはじめ、その他の予期せぬ事象によってメモリーに過電流が流れた場合に、メモリーを故障から守ることができます

・ステンレス合金製I/Oバックパネル
バックパネルの各種インターフェース部分で使用している金属に、耐久性が高いステンレスを使用しています。通常のバックパネルと比較して約3倍の耐食性を持ち、錆びにくく長寿命です。






型番 PRIME Z790M-PLUS D4-CSM
フォームファクター MicroATX Form Factor(244×244mm)
チップセット Intel® Z790 Chipset
対応CPUソケット Intel® Socket LGA1700
対応CPU 13th Gen Intel® Core™ Processors & 12th Gen Intel® Core™, Pentium® Gold and Celeron® Processors*
Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0**
対応メモリー 4 DIMM, Max. 128GB, DDR4 5333(OC)/5133(OC)/5066(OC)/5000(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC, Un-buffered Memory*
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
OptiMem II
* Supported memory types, data rate(Speed), and number of DRAM modules vary depending on the CPU and memory configuration, for more information refer to www.asus.com for memory support list.
拡張スロット PCIe 5.0 x16 slot × 1
PCIe 4.0 x16 slot (supports x4 mode) × 1
PCIe 4.0 x1 slots × 2
ストレージ M.2 slot × 3
Intel® 13th & 12th Gen Processors
M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
Intel® Z790 Chipset
M.2_2 slot (Key M), type 2260/2280 (supports PCIe 4.0 x4 mode)
M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 & SATA modes)

SATA 6Gb/s port × 4
* Intel® Rapid Storage Technology supports PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10.
USB Rear USB (Total 8 ports)
USB 3.2 Gen 2x2 port × 1 (1 USB Type-C®)
USB 3.2 Gen 2 port × 1 (1 Type-A)
USB 3.2 Gen 1 ports × 4 (4 Type-A)
USB 2.0 port × 2 (2 Type-A)

Front USB (Total 7 ports)
USB 3.2 Gen 1 connector × 1 (supports USB Type-C®)
USB 3.2 Gen 1 header × 1 (supports 2 additional USB 3.2 Gen 1 ports)
USB 2.0 header × 2 (support 4 additional USB 2.0 ports*)
* USB_E1 port, USB_E2 port, USB_E3 port and USB_E4 port share the bandwidth.
LAN Intel® 1Gb Ethernet
ASUS LANGuard
無線機能 M.2 slot only (Key E, CNVi & PCIe)*
*Wi-Fi module is sold separately.
映像出力 DisplayPort** × 1
Supports max. 4K@60Hz as specified in DisplayPort 1.4.

HDMI® port*** × 1
Supports 4K@60Hz as specified in HDMI 2.1.

*Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates.
オーディオ Realtek 7.1 Surround Sound High Definition Audio CODEC*
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- Supports up to 24-Bit/192 kHz playback
LED Addressable Gen 2 header × 3
Aura RGB header × 1
OS Windows® 11, Windows® 10 64-bit
付属品 SATA 6Gb/s cables × 2

I/O Shield × 1
Screw packages for M.2 SSD × 2

ACC Express Activation Key Card × 1
User guide × 1

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
