TUF GAMING Z790-PLUS D4

TUF GAMING Z790-PLUS D4

Z790チップセット搭載 DDR4・Wi-Fi非搭載モデル
16+1 60A Dr.MOSパワーステージ
PCIe 5.0対応「TUF GAMING」マザーボード

・チップセット:Intel Z790
・対応CPU:第13/12世代 Intel®プロセッサー
・対応ソケット:LGA1700
・拡張スロット:PCIe 5.0 x16 × 1、PCIe 4.0 x16(x4) × 1、PCIe 4.0 x4 × 1、PCIe 3.0 x1 × 2
・対応メモリー:DDR4-5333(OC) × 4(最大128GB)
・フォームファクター:ATX(305×244mm)
・Intel 2.5G LAN
・16+1 60A Dr.MOSパワーステージ
・ProCool 8+4 pin電源コネクター
・最大4基のM.2搭載可能
・USB 3.2 Gen2x2 Type-C
・Thunderbolt™ ヘッダー
・拡大されたVRMヒートシンク、PCHヒートシンク、M.2ヒートシンクなどが強力に冷却
・ Q-Release、M.2 Q-Latch、PCIE GEN5 SafeSlot、事前取り付け済みI/Oシールド
・耐久性重視の「TUF Gaming」シリーズ
・Wi-Fi非搭載モデル


「TUF GAMING Z790-PLUS D4」は、Intel Z790チップセットを搭載した、高い耐久性が特徴の「TUF GAMING」マザーボードのDDR4対応・Wi-Fi非搭載モデルです。
16+1 60A DrMOSパワーステージの強力な電源回路が、第13/12世代Intel Coreプロセッサーの性能を引き出します。VRMやPCHの大型ヒートシンク、M.2ヒートシンクなどを備え、冷却性能も高められています。
また、PCIe 5.0やM.2 PCIe.4.0、USB 3.2 Gen2x2 Type-Cなどの最新規格を搭載。さらにIntel 2.5G LANをサポートし、高速なネットワーク環境を構築することができます。
耐久性の高い部品や、さまざまな保護機能によって、過酷な使用環境にも耐えられるように設計されています。





















最適なパワーソリューション

16+1 DrMOSパワーステージの強力な電源回路を搭載し、第13世代Intel Coreプロセッサーが求めるパワーと効率を実現します。
パワーステージはそれぞれ60Aに対応しており、既存および今後発売されるインテル製プロセッサーにも安定した性能を提供します。
PCB基板は6層構造となっており、VRM周辺の熱を素早く放熱し、全体的なシステムの安定性を向上させます。

また、ProCool電源コネクターは、PSUの電源ラインとの接触を確実にするために、厳しい仕様に基づいて構築され、
低インピーダンスによりホットスポットやコネクターの故障を防ぎます。

さらに、軍用グレードのTUFチョーク、温度耐性を高め長寿命化したTUFコンデンサー、
CPUへのスムーズでクリーンな電力供給を可能にする統合されたDigi+ VRM電圧レギュレーターモジュール(VRM)などが、
システムの安定性と耐久性を高めています。

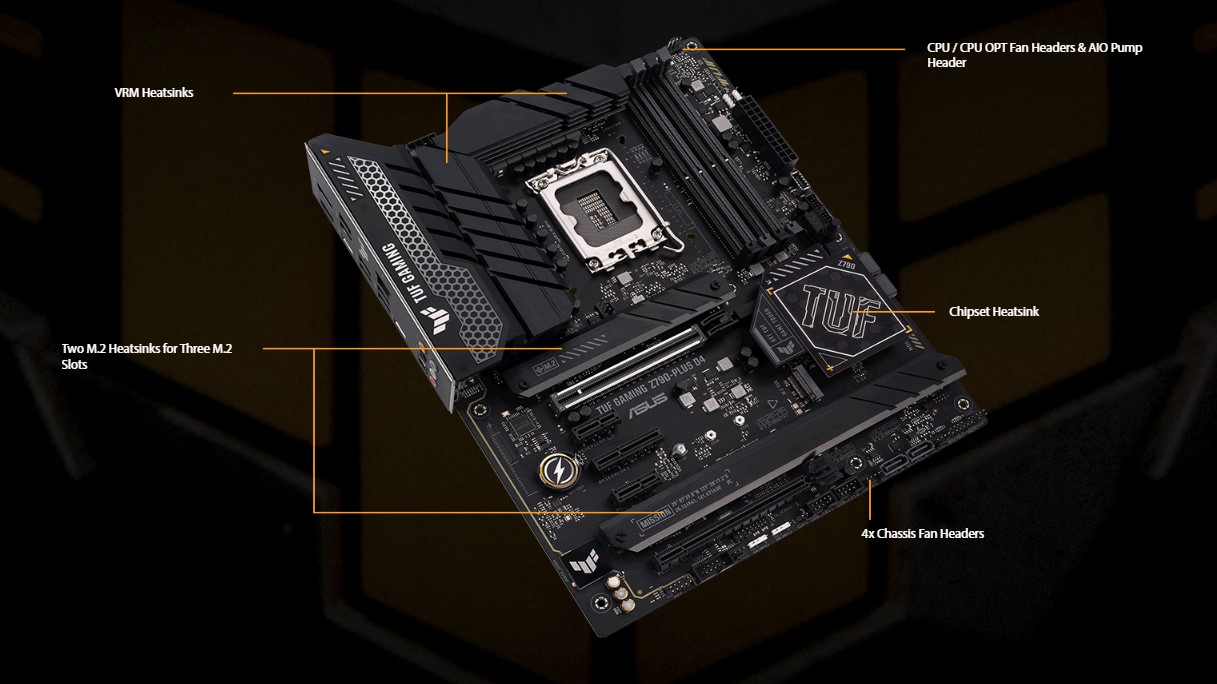

冷却性能

さまざまな冷却システムが備えられ、ボード上のコンポーネントや高性能M.2ドライブを冷却し、ファンレス設計でも強力な冷却性能を発揮します。

・拡大されたVRMヒートシンク
大型ヒートシンクの広い表面積がVRMやチョークを覆い、放熱効果を高めます。

・PCHヒートシンク
チップセットクーラーの表面積を拡大することで、パフォーマンスと放熱性を最大限に高めています。

・M.2 ヒートシンク
4つのM.2スロットのうち3つのスロットには専用のヒートシンクが設置されており、
M.2 SSDを最適な動作温度に保つことで、安定した動作を実現します。

また、冷却ファンの動作をArmoury CrateのFan Xpert 4ツールまたはUEFI BIOSで設定可能です。






ネットワーク

・Intel 2.5 Gb Ethernet
オンボードの2.5Gbイーサネットは、標準的なイーサネット接続よりも最大2.5倍高速なファイル転送、
スムーズでラグのないゲーム、高解像度のビデオストリーミングを実現し、有線接続を強化します。






メモリー

トレースルーティングの設計を改善することで、最新のIntelプロセッサーのメモリー帯域幅へのアクセスを強化しました。
また、ASUS OptiMem IIテクノロジーが、異なるPCBレイヤー間のメモリー信号経路を慎重にマッピングしてパス距離を短縮し、
クロストークを大幅に削減することで、最高5333(OC)MHzの高クロックDDR4メモリーをサポートします。






ストレージ

4つのPCIe 4.0 M.2スロットは、最大2台の22110デバイス、NVMe SSD RAIDに対応しています。
また、最大4台のPCIe 4.0ストレージデバイスでRAID構成を構築し、高速なデータ転送速度を実現することができます。






高い耐久性

・TUF GAMING Alliance
「TUF GAMING Alliance」認定パーツを使用することで、統一されたデザインのPCを組み立てることができます。

詳細はこちら>


・​SafeSlot & SafeDIMM
PCIe 4.0に比べて2倍の速度を実現するPCIe 5.0で最高のデータ転送速度を確保するために、より高速なSafeSlotに対応するSMT製造プロセスを導入しました。
SafeSlotとは、PCIeスロットに追加された強化金属製のシースで、グラフィックカードをしっかりと固定するためのものです。
耐久性の高いASUS SafeDIMMシースが、選び抜かれたASUS製マザーボードのメモリーモジュールをサポートし、保護することで、モジュールを正確に、安心して挿入できます。

・ESDガード
ESDガードは、静電気放電による損傷を防止しながら部品の寿命を延ばし、最大+/-10 kVの空気放電と+/-6 kVの接触放電に対して保護を提供します。
これは、それぞれの業界基準である+/-6 kVと+/-4 kVを大幅に上回っています。
デュアルインラインパッケージのTVSダイオードは、電圧スパイクからPCを保護します。

・TUF LANGuard

TUF LANGuardは、高度な信号結合技術と高性能な表面実装型コンデンサーの統合により、スループットを向上し、
雷や静電気からマザーボードを保護します。


・ステンレスバックI/Oパネル
TUF GAMINGマザーボードには、耐腐食性のあるステンレススチール製の背面I/Oパネルが酸化クロムで接合されており、従来のパネルに比べて3倍の寿命を実現しています。
この保護機能により、TUF GAMINGマザーボードは、他のブランドが24時間のテストにしか合格しなかったのに対し、72時間の塩霧テストに合格しました。






接続性

・PCIe 5.0
PCIe 5.0は、PCIe 4.0の2倍のデータ転送速度を提供します。
また、シグナルインテグリティを向上させるための電位変化、アドインカード用CEMコネクタやPCIExpressの旧バージョンとの下位互換性も備えています。

・USB 3.2 Gen 2x2 Type-C
背面のI/Oパネルに最大20Gbpsの転送速度を実現するUSB 3.2 Gen 2x2 Type-C®ポートを搭載。

・フロントUSBポート
フロントパネルにUSB 3.2 Gen2 Type-Cコネクターを備えています。

・Thunderbolt 4 対応
オンボードヘッダーによるThunderbolt 4対応を特徴としています。
最新のIntel認定ASUS ThunderboltEX 4アドオンカード*を使用することで、1本のケーブルで最大40Gbpsの双方向通信を可能にします。
さらに、このカードはマルチスクリーン接続のためのデイジーチェーン機能を搭載しており、最大8K解像度のディスプレイに対応。
また、デバイスを急速充電するために最大100ワットの電力を供給することができます。

* ASUS ThunderboltEX 4アドオンカードは別売りです。






双方向AIノイズキャンセリング

ASUSが独自に開発したこのユーティリティは、大規模なディープラーニングデータベースを活用して、
マイクや着信音声からのバックグラウンドノイズを低減し、音声を保護しながら、音声を聞き取ることができるようにします。
キーボードの音やマウスのクリック音などの周囲の雑音を除去し、ゲーム中や通話中にもクリアに聞こえるようにします。






ゲーミングオーディオ

・S1220Aコーデック
TUF GAMING Z790シリーズには、Realtekとの密接な協力により設計されたオーディオコーデック「Realtek S1220A」が採用されています。ステレオライン出力で120dB、ライン入力で113dBのSNRを実現し、高品位なオーディオを提供します。また、インピーダンスセンシング回路が自動的にゲインを調整し、ヘッドホンに最適な音量レンジを確保します。

・DTS Audio Processing
DTS Audio Processingは、ゲーミングヘッドセットやスピーカーのオーディオ体験を向上させます。
歪みを低減し、より深い低音を提供することで、ゲームや映画、音楽のサウンドを向上させます。また、オーディオ設定のカスタマイズも可能です。

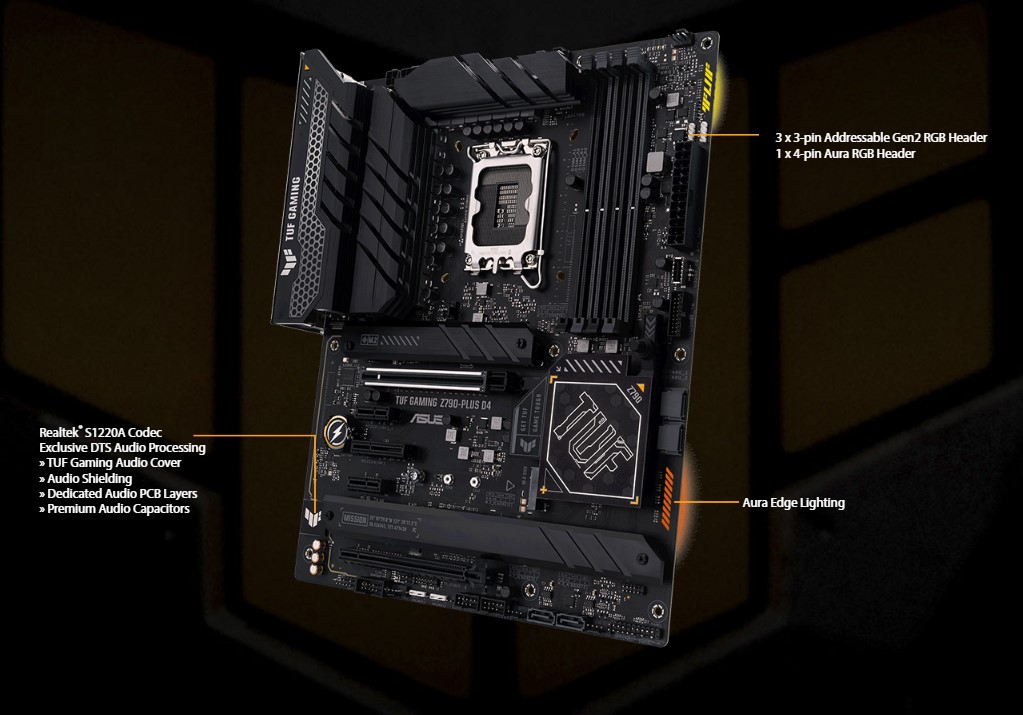

ライティング

TUF GAMING Z790シリーズは、エッジライティングを採用し、その堅牢な外観をさらに向上させています。
また、ASUS Auraは、内蔵LEDとサードパーティ製ストリップのプリセットによる完全なRGBコントロールを提供し、さらに増え続けるAura対応ハードウェアと同期することができます。

・アドレサブルGen2 RGBヘッダー
3つのアドレス指定可能なGen 2 RGBヘッダーは、Gen 2 RGBデバイスの最大500個のLEDをサポートし、Aura Syncがシステム全体の照明効果を自動的に調整することを可能にします。
この新しいヘッダーは、既存のAura Sync機器との完全な後方互換性を提供します。






DIYフレンドリー

組み立てやシステムの構築が容易になる機能や付属品が備えられています。

・M.2 Q-Latch
特定のツールを必要とせずにM.2 SSDの取り付けや取り外しを容易にするM.2 Q-Latchが取り付けられています。
ドライブを固定するためのシンプルなロック機構を採用しており、ネジを必要としません。

取り外し可能なキャプティブスクリュー
M.2スロット専用のネジは、M.2ヒートシンクを取り外す際に、ケース内のどこかでネジを落としたり紛失したりするリスクを軽減します。

・Q-LED
Q-LEDトラブルシューティングライトにより、ユーザーは、CPU、RAM、グラフィックカード、ストレージデバイスなどの主要コンポーネントが、
起動時に正常に機能しているかどうかをすばやく確認できます。

・PCIe Q-Release
物理的なボタンにより、1タップで第1PCIeスロットのセキュリティラッチを解除できるため、新しいGPUやその他の互換デバイスにアップグレードする際に、PCIeカードをマザーボードから取り外すプロセスが大幅に簡素化されます。





Armoury Crate

Armoury Crateは、対応製品を集中的にコントロールするために設計された新しいソフトウェアユーティリティです。
直感的なインターフェイスにより、Armoury Crateは、対応するすべてのデバイスのRGB照明とエフェクトを簡単にカスタマイズすることができます。
また、キーボードやマウスの設定など、増え続けるASUS製品の設定をコントロールすることもできます。
さらにArmoury Crateでは、製品登録やアカウント情報の修正が可能。また、ニュースページから最新情報や最新ドライバーを入手できます。

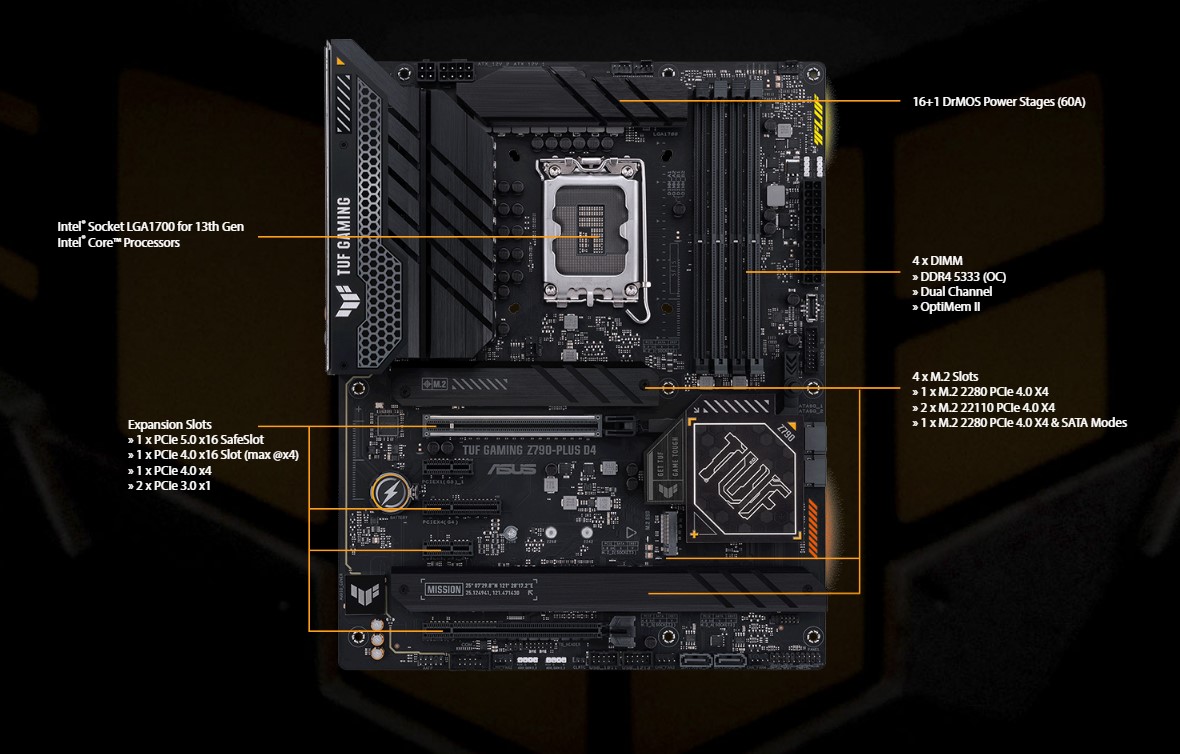

型番 TUF GAMING Z790-PLUS D4
フォームファクター ATX(305×244mm)
チップセット Intel® Z790 Chipset
対応CPUソケット LGA1700
対応CPU 第13/12世代 Intel®プロセッサー
対応メモリー 4 DIMM, Max. 128GB,DDR4
5333(OC)/5133(OC)/5066(OC)/5000(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)
/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC, Un-buffered Memory*"
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
OptiMem II
* Supported memory types, data rate(Speed), and number of DRAM modules vary depending on the CPU and memory configuration, for more information refer to www.asus.com for memory support list.
拡張スロット Intel® 13th & 12th Gen Processors*
PCIe 5.0 x16 slot × 1

Intel® Z790 Chipset
PCIe 4.0 x16 slot (supports x4 mode) × 1
PCIe 4.0 x4 slot × 1
PCIe 3.0 x1 slots × 2

* Please check the PCIe bifurcation table at the support site (https://www.asus.com/support/FAQ/1037507/).
- To ensure compatibility of the device installed, please refer to https://www.asus.com/support/ for the list of supported peripherals.
ストレージ M.2 slot × 4
Intel® 13th & 12th Gen Processors
M.2_1 slot (Key M), type 2242/2260/2280/22110
- Intel® 13th & 12th Gen processors support PCIe 4.0 x4 mode
Intel® Z790 Chipset
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)
M.2_4 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 & SATA modes)

SATA 6Gb/s port × 4

* Intel® Rapid Storage Technology supports PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10.

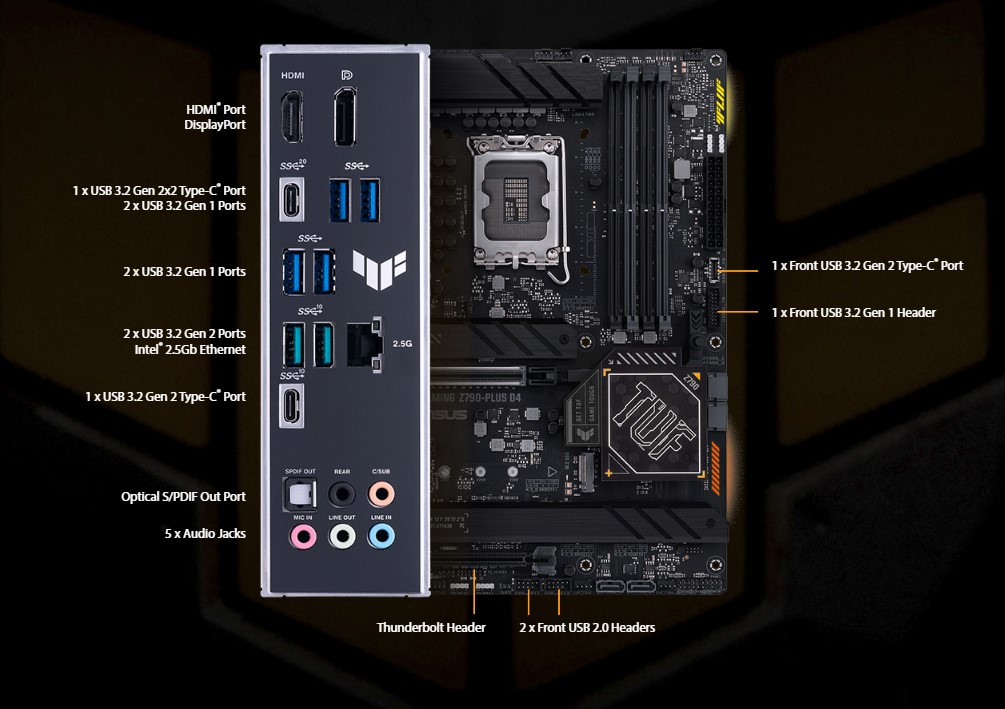

USB Rear USB (Total 8 ports)
USB 3.2 Gen 2x2 port × 1 (USB Type-C®)
USB 3.2 Gen 2 ports × 3 (2 Type-A + 1 Type-C®)
USB 3.2 Gen 1 ports × 4 (4 Type-A)

Front USB (Total 7 ports)
USB 3.2 Gen 2 connector (supports USB Type-C®) × 1
USB 3.2 Gen 1 header × 1 (supports 2 additional USB 3.2 Gen 1 ports)
USB 2.0 headers × 2 (support additional 4 USB 2.0 ports)
LAN Intel® 2.5Gb Ethernet × 1
TUF LANGuard
映像出力 DisplayPort × 1
Supports max. 4K@60Hz as specified in DisplayPort 1.4.

HDMI® port × 1
Supports 4K@60Hz as specified in HDMI 2.1.

Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates.

VGA resolution support depends on processors' or graphic cards' resolution.
オーディオ Realtek S1220A 7.1 Surround Sound High Definition Audio CODEC
OS Windows® 11, Windows® 10 64-bit
付属品 SATA 6Gb/s cable × 2
TUF GAMING sticker × 1
M.2 Rubber Packages × 2
Screw package for M.2 SSD × 1
TUF Certification card × 1
User guide × 1

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
