ProArt B660-CREATOR D4

ProArt B660-CREATOR D4

B660チップセット搭載・DDR4モデル
クリエイター向け「ProArt」シリーズマザーボード

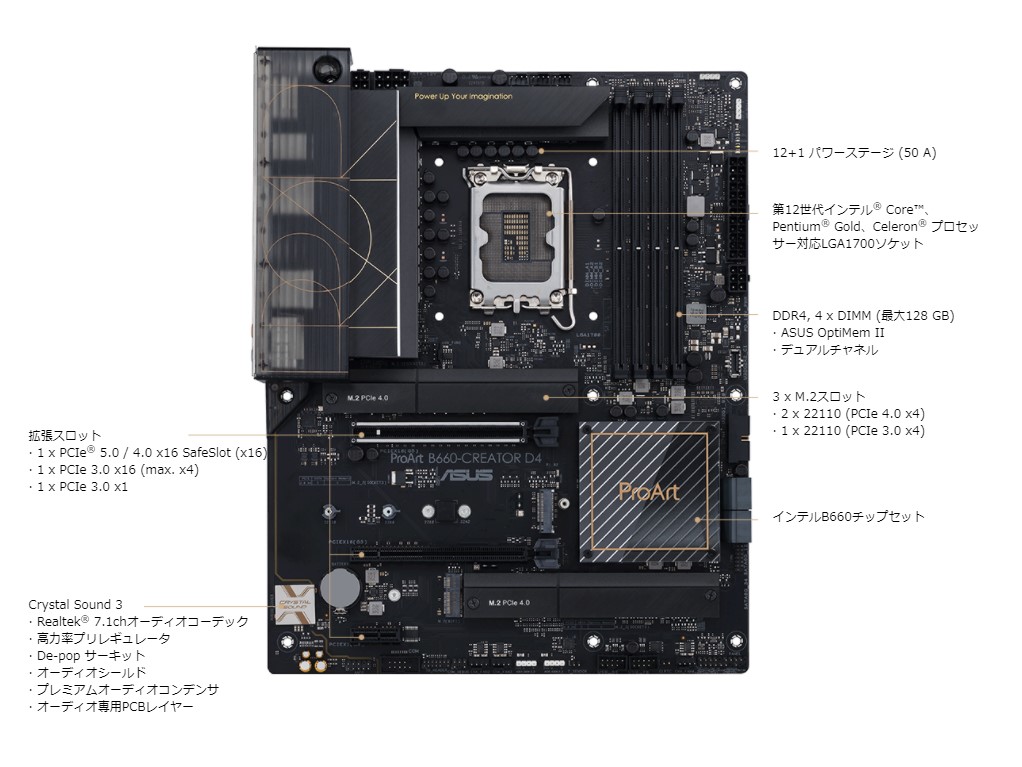

・フォームファクター:ATX
・対応ソケット:LGA1700
・チップセット:Intel B660
・対応メモリー:DDR4-5333(OC)×4 (最大128GB)
・ストレージ:M.2 x 3 and SATA 6Gb/s x 4
・12+1パワーステージ
・PCIe 5.0対応
・Quick Charge 4+対応USB 3.2 Gen 2x2 Type-C
・Thunderboltヘッダー
・Realtek 2.5Gb and Intel 1Gb Ethernet
・ASUS Control Center Expressによるセキュリティ管理

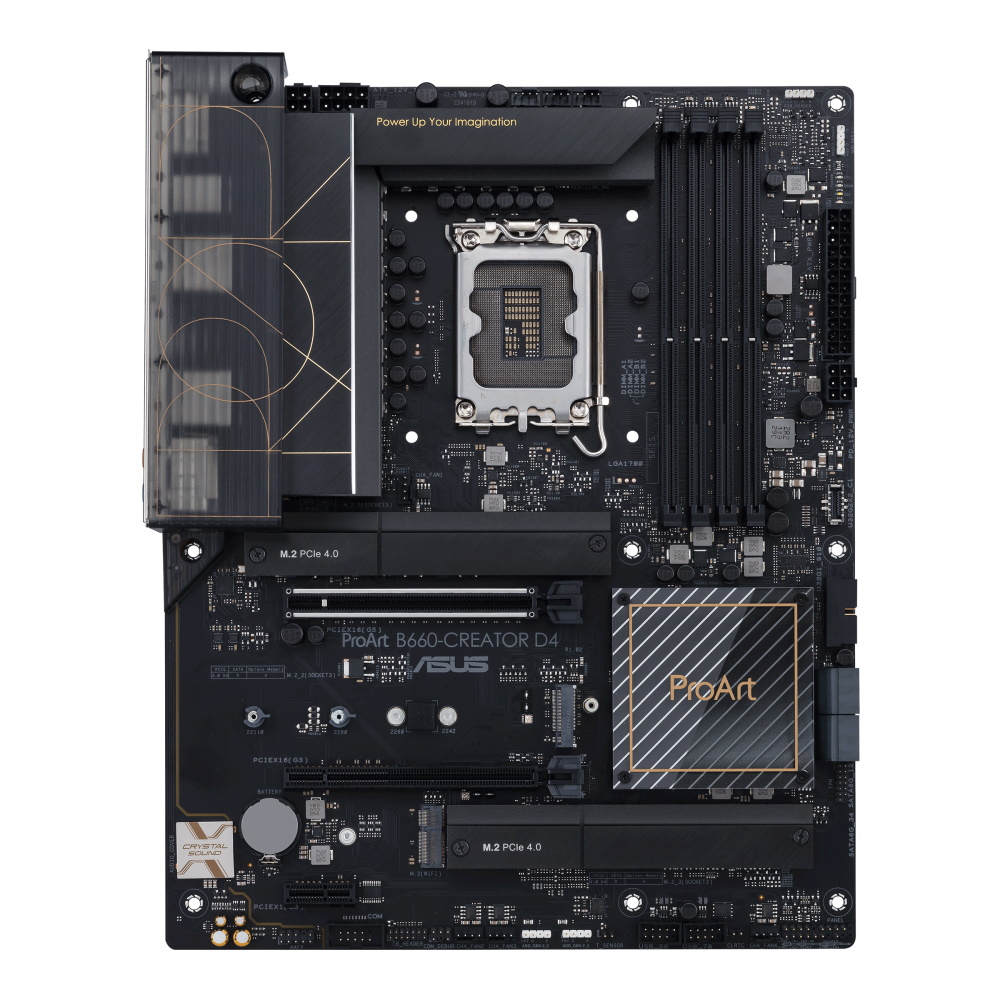

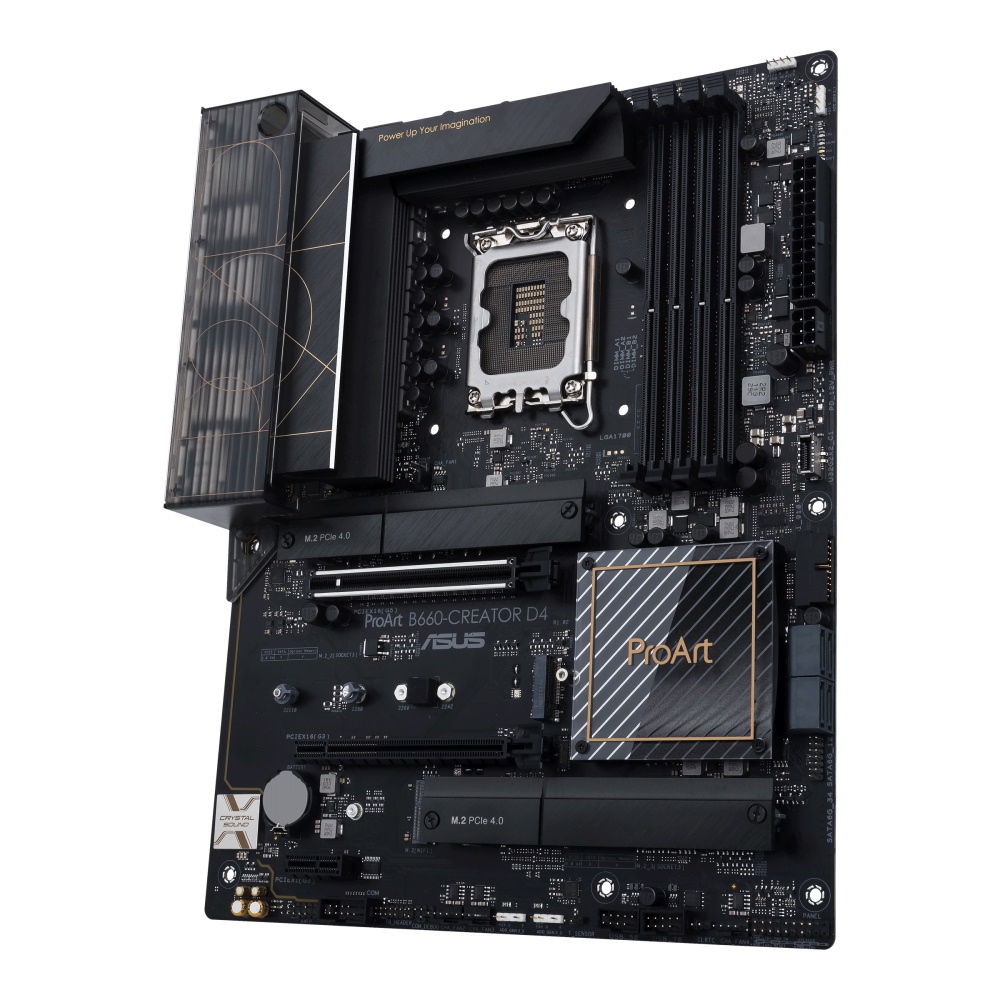

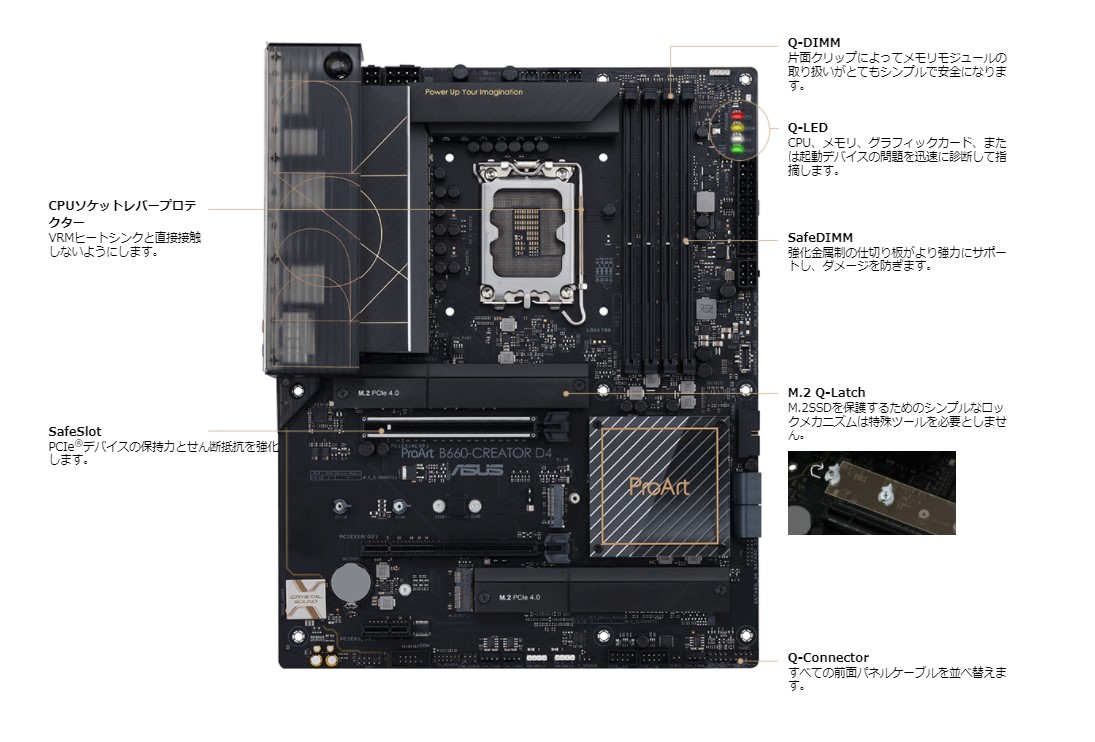

「ProArt B660-CREATOR D4」は、Intel B660チップセットを搭載した、ASUSのクリエイター向け「ProArt」シリーズのATXマザーボードです。
12+1パワーステージの電源回路を搭載し、第12世代Intelプロセッサーをフルパフォーマンスで動作させ、オーバークロックにも対応します。VRMの大型ヒートシンクや、パッシブクーリングを採用したチップセットヒートシンクを搭載し、ファンレスながら強力に冷却します。

Quick Charge 4+に対応するUSB 3.2 Gen 2x2フロントパネルコネクターをはじめ、多数の接続端子を備えています。また、Thunderboltヘッダーを備えています。
ネットワークは2.5ギガビットLAN+1ギガビットLANを搭載し、大容量のファイルを高速に転送できるインターネット環境を構築できます。

クリエイターが安心して作業に集中するために、厳しい動作テストにより動作の安定性や互換性がチェックされており、また高度なセキュリティ管理やシステムの集中管理が行えるソフトウェアも備えています。

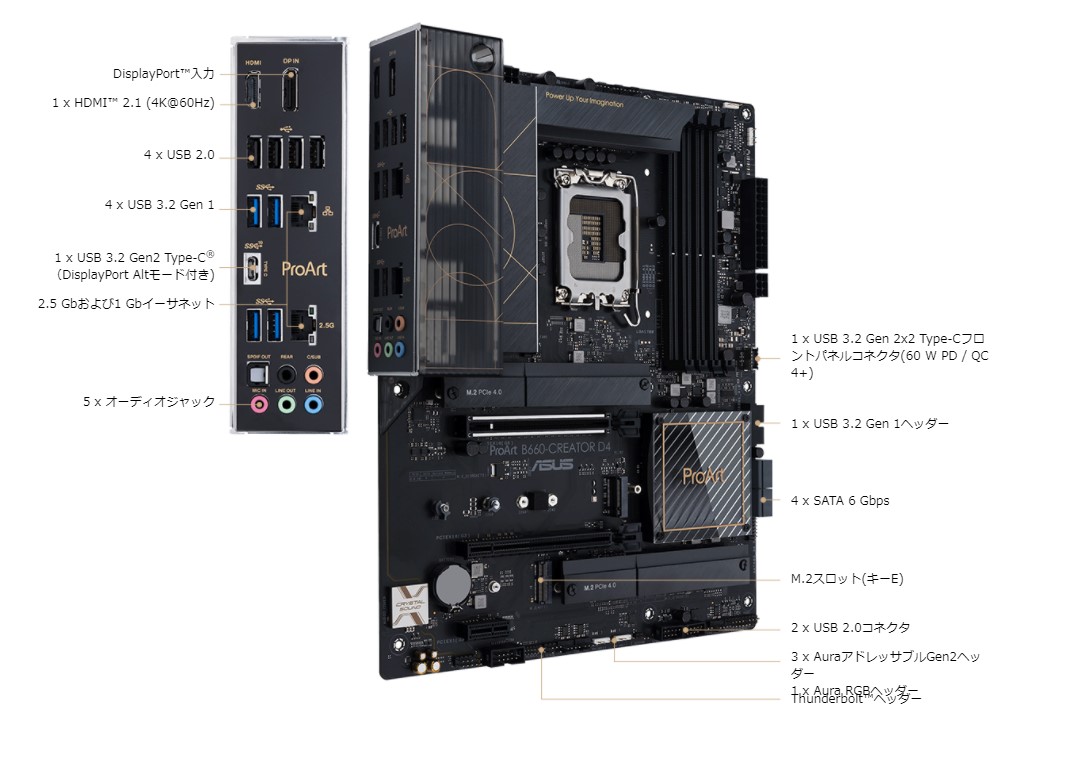

USB

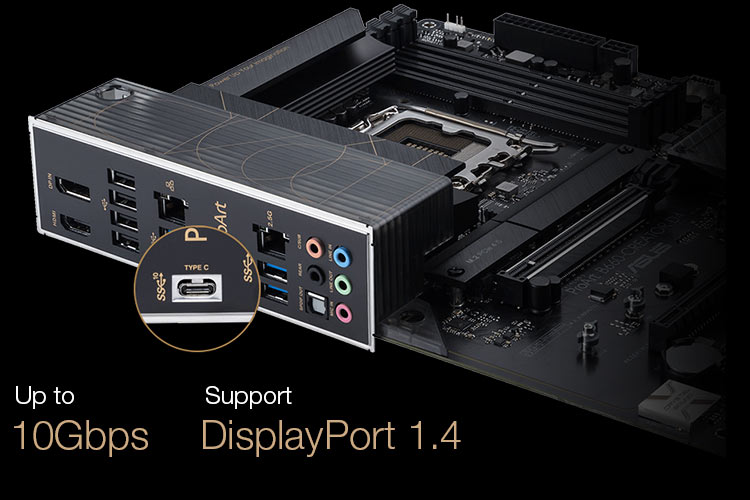

・USB-C DisplayPort(DP Altモード)

最大10Gbpsの転送速度を実現するこのUSB Type-C®ポートは、最大8K解像度/60HzのDisplayPort™ 1.4出力を提供する代替モードをサポートしています。
この新機能により、高速データ転送またはディスプレイポートをもう1基追加*のいずれかを選択できるようになりました。

*同機能を利用するには、付属のDP-to-DPケーブルを、搭載したグラフィックカードからマザーボードの背面I/OパネルにあるDP INポートに接続する必要があります。

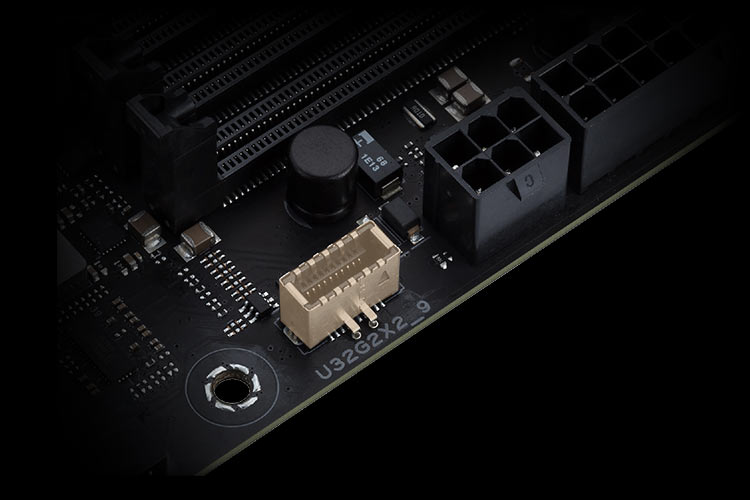

・Quick Charge 4+対応のUSB 3.2 Gen 2x2 Type-C®フロントパネルコネクター
最大20Gbpsのデータ転送速度のUSB 3.2 Gen 2x2 Type-Cコネクターを備えています。
Quick Charge 4+テクノロジーが搭載されたこのポートでは、PCIe電源ケーブルを近くの6ピンコネクターに接続することで、最大60Wの急速充電が可能です。






・Thunderbolt™ 4対応
オンボードのヘッダーによりThunderbolt™ 4に対応しています。
別売のASUS ThunderboltEX 4アドオンカードは、インテルの認証を受けており、1本のケーブルで最大40Gbpsの双方向の転送速度を実現します。
さらに、マルチスクリーンに接続するためのデイジーチェーン機能も備えており、ディスプレイ1台で最大8K解像度をサポートします。
また、最大100Wの電力供給により、デバイスの高速充電も可能です。

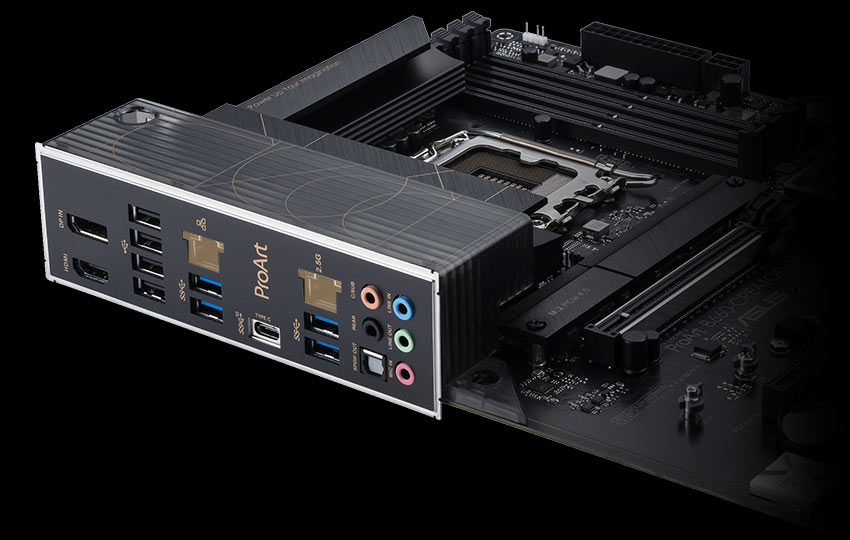

ネットワーク

・Realtek 2.5Gbps イーサネット
最大2.5倍の帯域幅を実現し、より高速なデータ転送とスムーズなハイレゾビデオストリーミングを可能にします。

・Intel 1Gbイーサネット
Intel I219-Vイーサネット・チップは、CPUのオーバーヘッドを削減し、極めて高いTCP/UDPスループットを実現することで、より高速でスムーズなデータ転送を可能にします。




・M.2スロット(Key E)

M.2スロット(Key E)を搭載しており、タイプ2230のWiFi/BluetoothおよびIntel CNVi(WiFi/BT統合)モジュール*に対応しています。

*WiFi/BTモジュールは別売りです。

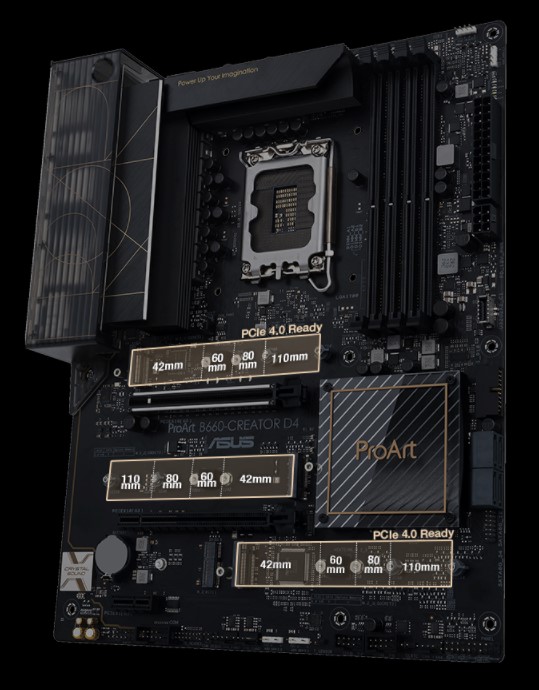

M.2

・高速な転送速度
3つのPCIe 4.0 M.2スロットはPCIe 4.0または3.0ドライブをサポートし、NVMe® SSD RAIDにも対応しているため、パフォーマンスの向上が期待できます。

PCIe 4.0ストレージデバイスを最大2台まで使用してRAID構成を構築し、高速なデータ転送速度を実現します。

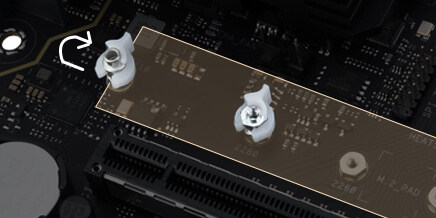

・M.2 Q-Latch
特定のツールを必要とせずにM.2 SSDの取り付け、取り外しを簡単に行えるM.2 Q-Latchを備えています。
シンプルなロック機構を採用したデザインにより、ドライブを固定し、従来のネジを排除しています。








電源

「ProArt B660-CREATOR D4」は、最適化された電源設計レイアウトと、最新のIntel Coreプロセッサーの膨大なパワーを処理するのに必要なメモリー性能を誇り、3Dやビデオのレンダリング、ソフトウェアのコンパイルなど、最も要求の厳しいマルチスレッドタスクを可能にします。


・チームパワーステージ
定格50Aの12+1パワーステージは、ハイサイドとローサイドのMOSFETとドライバーを1つのパッケージにまとめたもので、最新のIntel Coreプロセッサーが求めるパワーと効率を実現しています。

・Digi+ パワーコントロール
ASUS Digi+電圧レギュレーターモジュール(VRM)は、業界で最も優れたものの一つであり、CPUへの非常にスムーズな電力供給を実現します。

・ProCool II 電源コネクタ
ProCoolソケットは、電源ラインとの接触を確実にし、低インピーダンスと優れた放熱性を実現するための厳格な仕様です。

・チョーク&コンデンサー
優れた合金製のチョークと耐久性のあるコンデンサーは、過酷な温度に耐えるように設計されており、業界標準を上回る性能を提供しています。

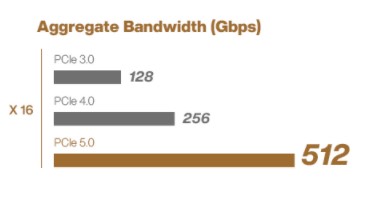

PCIe 5.0

第12世代Intelプロセッサーは、PCIe®5.0に対応しています。PCIe®5.0は、PCIe®4.0の2倍のデータ転送速度を提供し、データ量の多い新たなタスクを処理するために十分な堅牢性を備えています。
また、シグナルインテグリティを向上させるための電位変化、アドインカード用CEMコネクタやPCIの旧バージョンとの下位互換性といった利点もあります。

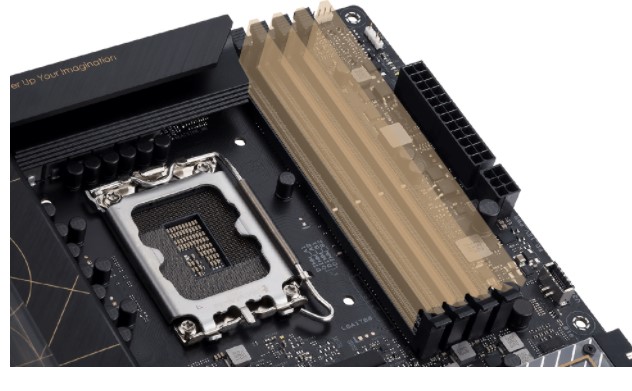

メモリー

「ProArt B660-CREATOR D4」は、4スロットで最大128GBのDDR4メモリーをサポートします。
また、OptiMem IIテクノロジーに対応。トレースレイアウトを改善してビアやクロストークを大幅に削減し、メモリーの安定性と互換性を高めるとともに、メモリーキットに高い周波数マージンを与えます。

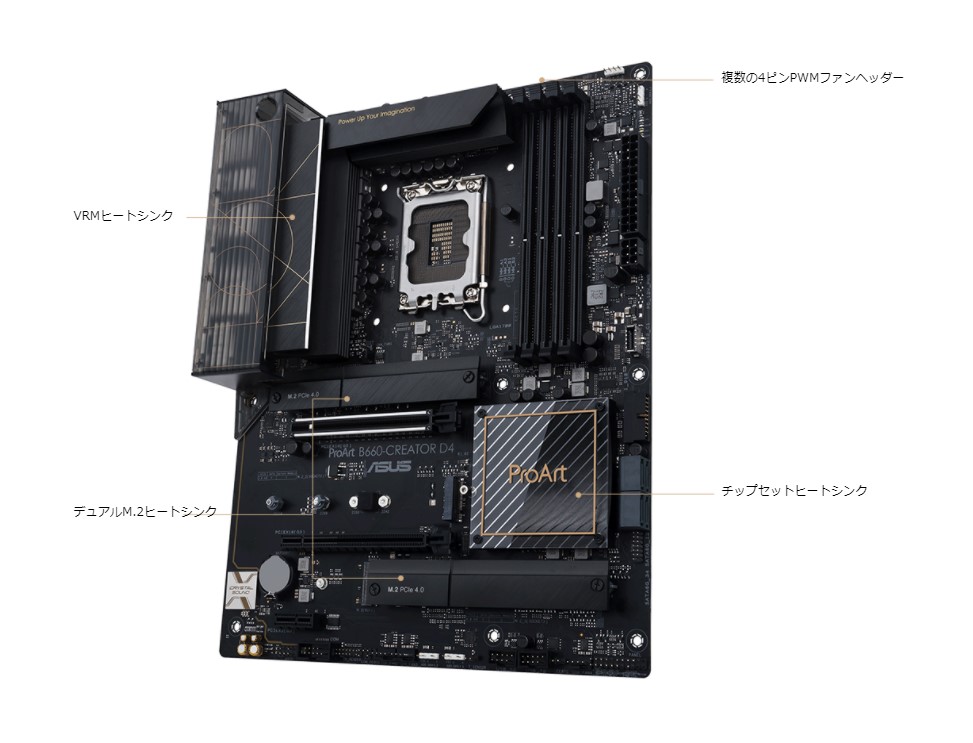

冷却

「ProArt B660-CREATOR D4」では、高負荷時のシステムの安定性を維持するために、表面積と質量のバランスが取れた大型のVRMとチップセットヒートシンクによるチップセットのパッシブ冷却を採用しています。
また、内蔵されたプレミアムコンポーネントや複数のファンヘッダーは、コンテンツ制作システムに最適な基盤を提供する重要な設計要素です。

<パッシブクーリング>
・VRMヒートシンク
2つのVRMヒートシンクをMOSFETとチョークの上に配置し、放熱面積をさらに拡大しています。

・M.2ヒートシンク
2つの専用ヒートシンクは、3つのM.2 SSDを最適な動作温度に保ち、安定した性能と信頼性を実現します。

・パッシブ・チップセット・ヒートシンク
専用のチップセットヒートシンクが熱を逃がし、温度を最適な範囲内に保つことができます。


<デザインによる冷却>
「ProArt B660-CREATOR D4」は、これらの包括的な冷却オプションを備えています。

・複数の温度源
モニタリングする熱センサーを複数のユーザーが設定可能です。各ヘッダーは設定に基づき、作業負荷に応じて冷却をコントロールします。すべての設定は、Fan Xpert 4またはUEFIで簡単に管理できます。

・4ピンのPWM/DCファン
それぞれのオンボードヘッダーは、PWMまたはDCファンの自動検出をサポートします。

・AIOポンプ用ヘッダー
AIOタイプの水冷クーラー専用PWM DCヘッダーを備えています。

・スマートファンプロテクション
専用の集積回路が、各ファンヘッダーを過度の熱や電圧から保護します。




セキュリティ

ASUS Control Center Expressの高度なセキュリティ管理機能により、システムや機密データを保護します。

<USBポート管理>
・「ProArt B660-CREATOR D4」マザーボードでは、USBポートの管理を簡単に行うことができます。
USBポートの有効化や無効化、読み取り専用に設定することで、データの漏洩を防ぐことができます。

<ソフトウェアブラックリスト>
・「ProArt B660-CREATOR D4」マザーボードには、ソフトウェアブラックリストが搭載されています。
セキュリティを高めるために、ソフトウェアブラックリストを用意しており、リスクの高いアプリケーションの使用を防ぐことができます。

<レジストリエディタのオン/オフ>
・「ProArt B660-CREATOR D4」マザーボードでは、システム設定の不正な変更を防ぐことができます。
クライアントデバイスのレジストリエディタをリモートで無効にして、システム構成への不正な変更を防止します。

ASUS Control Center Expressの詳細はこちら>

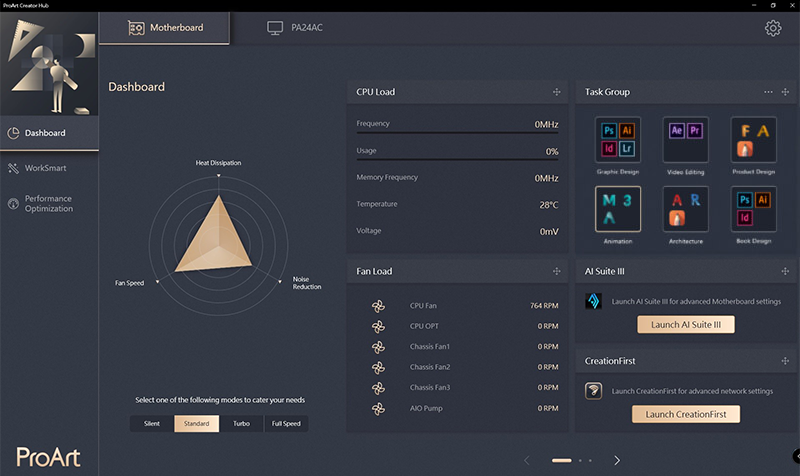

ProArt Creator Hub

システムを集中管理するソフトウェア「ProArt Creator Hub」を搭載。
ユーザーフレンドリーなインターフェースにより、マザーボードやディスプレイなど、接続されたすべてのProArtシリーズ製品のモニタリングとコントロールを可能にするセントラルシステムを介して、ワークフローの向上に貢献します。

1. ファンモード
お好みのファン設定を選択し、システムの冷却性能を素早く設定できます。

2. タスクグループ
頻繁に使用するアプリケーションをグループ化し、ワンクリックで起動できるようにします。

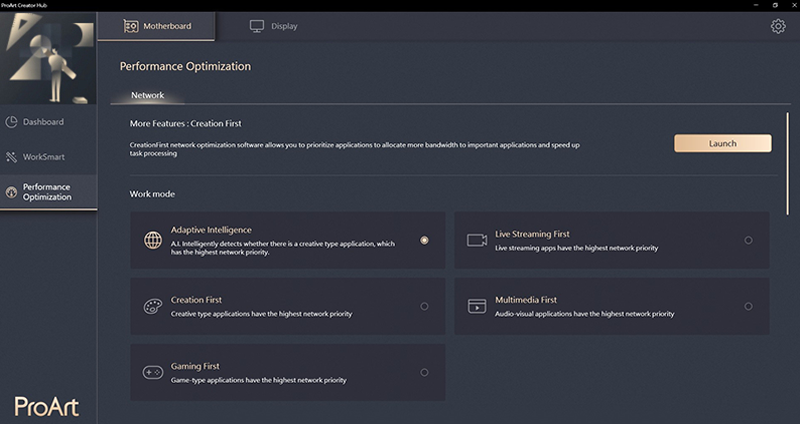

CreationFirst

ネットワーク最適化ソフトウェア「CreationFirst」は、ユーザーがアプリケーションに優先順位をつけ、より多くの帯域幅を割り当てて重要なアプリケーションやタスクを高速化することができます。

 1. アダプティブインテリジェンスモード
使用パターンを分析し、現在使用しているアプリケーションを特定することで、使用頻度の高いアプリケーションの帯域幅をインテリジェントに優先させます。また、フォアグラウンド・アクセラレーションを適用し、マルチタスク時のオンライン体験をよりスムーズにします。

2. クリエイションファーストモード
アクティブなコンテンツ制作アプリケーションにより多くの帯域を割り当てることで、ネットワークトラフィックを最適化し、より効率的なワークフローを実現します。








2 Way AI ノイズキャンセリング

自宅で仕事をすることが当たり前になった今、オンラインでのクリアなコミュニケーションがこれまで以上に重要になっています。
2 Way AI ノイズキャンセリングは、膨大なディープラーニングデータベースを活用して、マイク*や入力音声からのバックグラウンドノイズを低減するオーディオユーティリティです。キーボードの音やマウスのクリック音など、気になる周囲のノイズをスマートに低減することで、ユーザーの声をクリアに聞き取ることができます。

*3.5mmヘッドセットを使用する場合は、オーディオスプリッター(3.5mmオーディオジャックYケーブル)が必要です。






厳しいテストの実施

「ProArt B660-CREATOR D4」は、ユーザーが末永く創造性を発揮することができるように、優れた品質、安定性、互換性を考慮して設計され、厳しいテストが実施されています。

・24時間365日の信頼性
耐久性テスト:168時間
温度:45°C
相対湿度:80%

・幅広い互換性の検証
DDR4互換性:520以上
互換性のあるデバイス:1000以上
検証時間:800時間以上

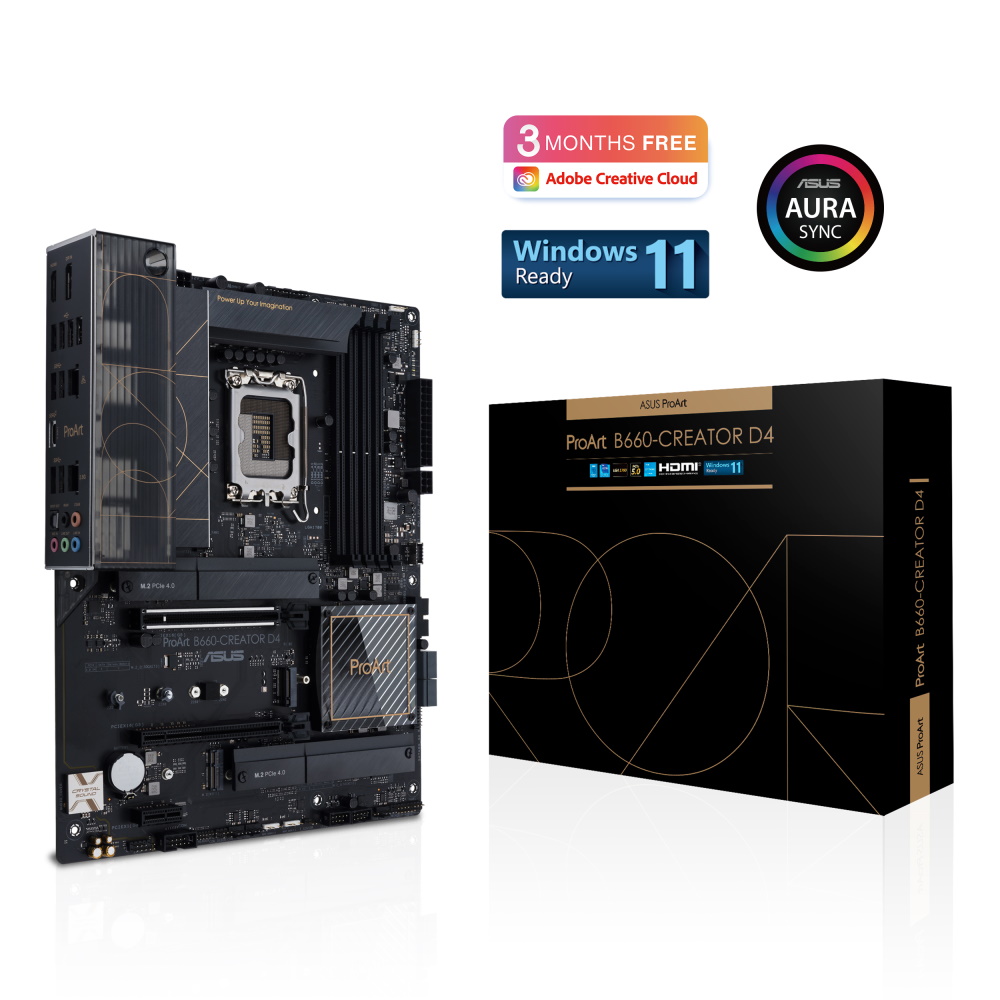

期間限定でAdobe Creative Cloudが3カ月無料

対象のASUS製品をご購入の上、ASUSのキャンペーンサイトにてお申し込みいただくと、3カ月分のAdobe Creative Cloudメンバーシップをご利用いただけるキャンペーンが開催中。
※キャンペーン期間は、2021年11月24日から2022年9月16日14時59分(日本標準時間)までを予定

詳細はASUSのキャンペーンサイトにてご確認ください。

ASUS製品でAdobe Creative Cloudをはじめよう!


Copyright © 2022 Adobe. All rights reserved.





対応CPU 第12世代 Intelプロセッサー
対応ソケット LGA1700
チップセット Intel® B660 Chipset
メモリー
DDR4-5333(OC)
メモリースロット 4 (最大128GB)
電源コネクター 24-pin Main Power connector × 1
8-pin +12V Power connector × 1
4-pin +12V Power connector × 1

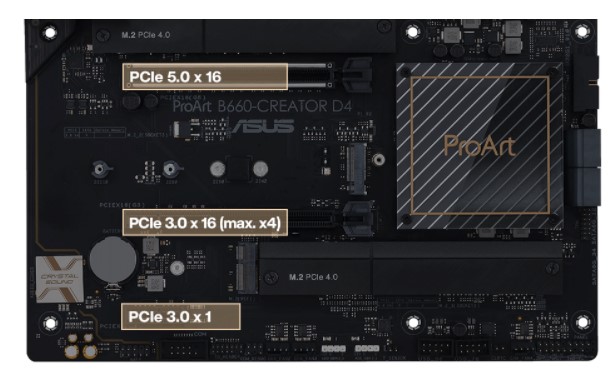

拡張スロット CPU:
PCIe Gen5/4/3 x16 (x16) × 2

B660:
PCIe Gen3 x16(x4) × 1
PCIe Gen3 x1 × 1
画面出力機能 HDMI 2.1**  × 1
USB Type-C port supports DisplayPort output*** × 1
DP IN that will have output through USB Type-C port × 1

* Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates.
** Support 4K@60Hz as specified in HDMI 2.1.
*** Support max. 8K@60Hz as specified in DisplayPort 1.4. DisplayPort resolution support depends on graphic cards’ resolution.
**** A DisplayPort to DisplayPort cable is required for the USB Type-C® port at the back panel to output DisplayPort signal.
ストレージ機能 CPU:
M.2_1 2242-22110(PCIe4 x4) × 1
Intel 12th Gen processors support PCIe 4.0 x4 mode.

B660**:
M.2_2 2242-2280(PCIe3 x4) × 1***
M.2_3 2242-22110(PCIe4 x4)  × 1

SATA 6Gbps × 4*
* Intel Rapid Storage Technology supports SATA RAID 0/1/5/10.
** Intel Rapid Storage Technology supports Intel Optane Memory H Series on PCH attached M.2 slots.
*** M.2_2 slot shares bandwidth with PCIe X1 and WiFi Key E. M.2_2 will run at PCI 3.0 x2 mode either a device is detected at PCIe x1 or WiFi Key E slot.
有線LAN機能 Realtek 2.5Gb Ethernet × 1
Intel 1Gb Ethernet × 1
ASUS LANGuard
Wi-Fi & Bluetooth
M.2 slot only (Key E, PCIe)*
*Wi-Fi module is sold separately.
USB

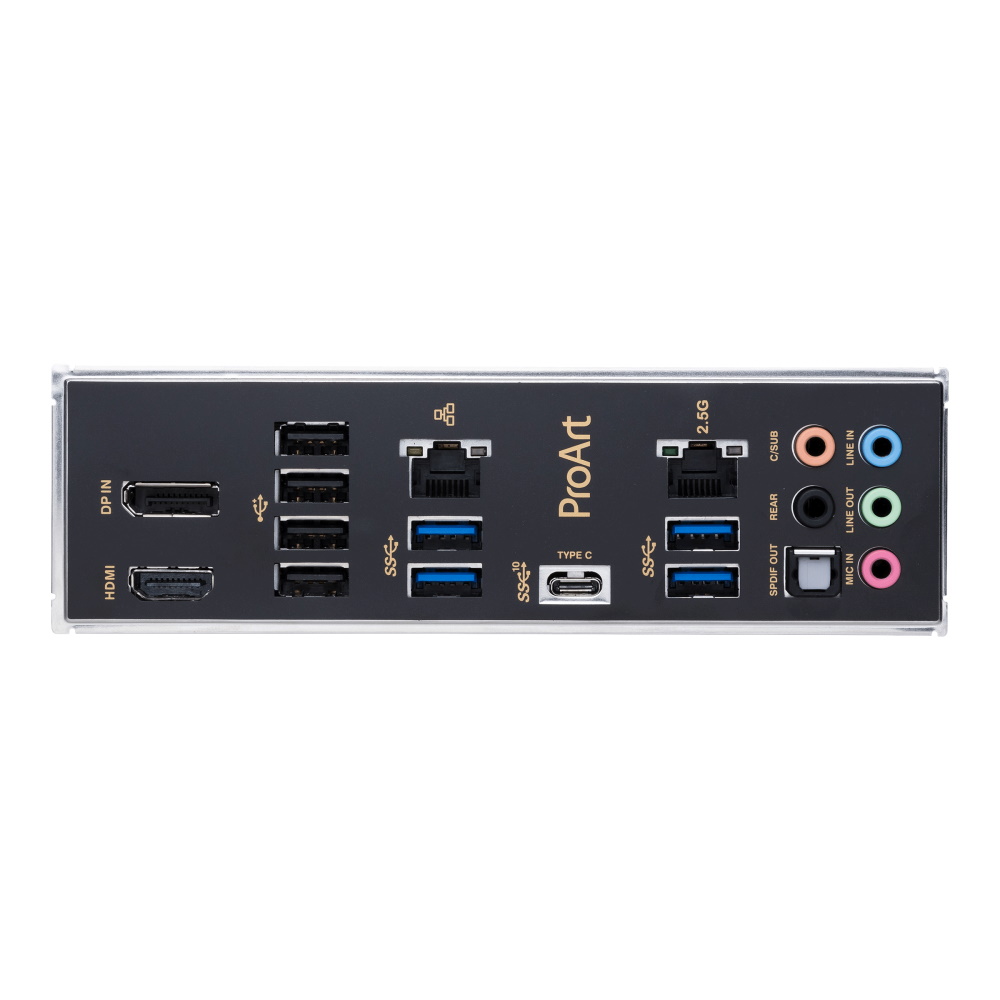

リア:
USB 3.2 Gen 2 Type-C port (shared with DisplayPort graphic output) × 1
USB 3.2 Gen 1 ports × 4 (Type-A × 4)
USB 2.0 ports × 4 (Type-A × 4)

フロント:
USB 3.2 Gen 2x2 connector(s) × 1
(support(s) USB Type-C® with 60W PD/QC4+)
USB 3.2 Gen 1 header(s) × 1 support(s) additional 2 USB 3.2 Gen 1 ports
USB 2.0 header(s) × 2 support(s) additional 4 USB 2.0 ports
オーディオ Realtek 7.1 Surround Sound High Definition Audio CODEC
Q-LED (POST確認) 対応
ライティング ARGB Gen2ヘッダー × 3
RGBヘッダー × 1
ファンヘッダー CPUファンヘッダー × 1
CPUオプションファンヘッダー × 1
ケースファンヘッダー × 4
AIOポンプファンヘッダー × 1
ソフトウェア Armoury Crate:対応
AI Suite 3:対応
Fan Xpert:Fan Xpert 4
BIOS 128Mb
管理機能 WOL by PME、PXE
主な付属品 SATAケーブル × 2
DisplayPort cable
サポートDVD
ACC Express Activation Key Card
ユーザーマニュアル
OS Windows® 11 64-bit
Windows® 10 64-bit
フォームファクター ATX Form Factor
305×244mm
寸法 305×244×50mm(本体)
331×266×76mm(パッケージ)
重量 1.543kg(本体)
2.427kg(総重量)

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
