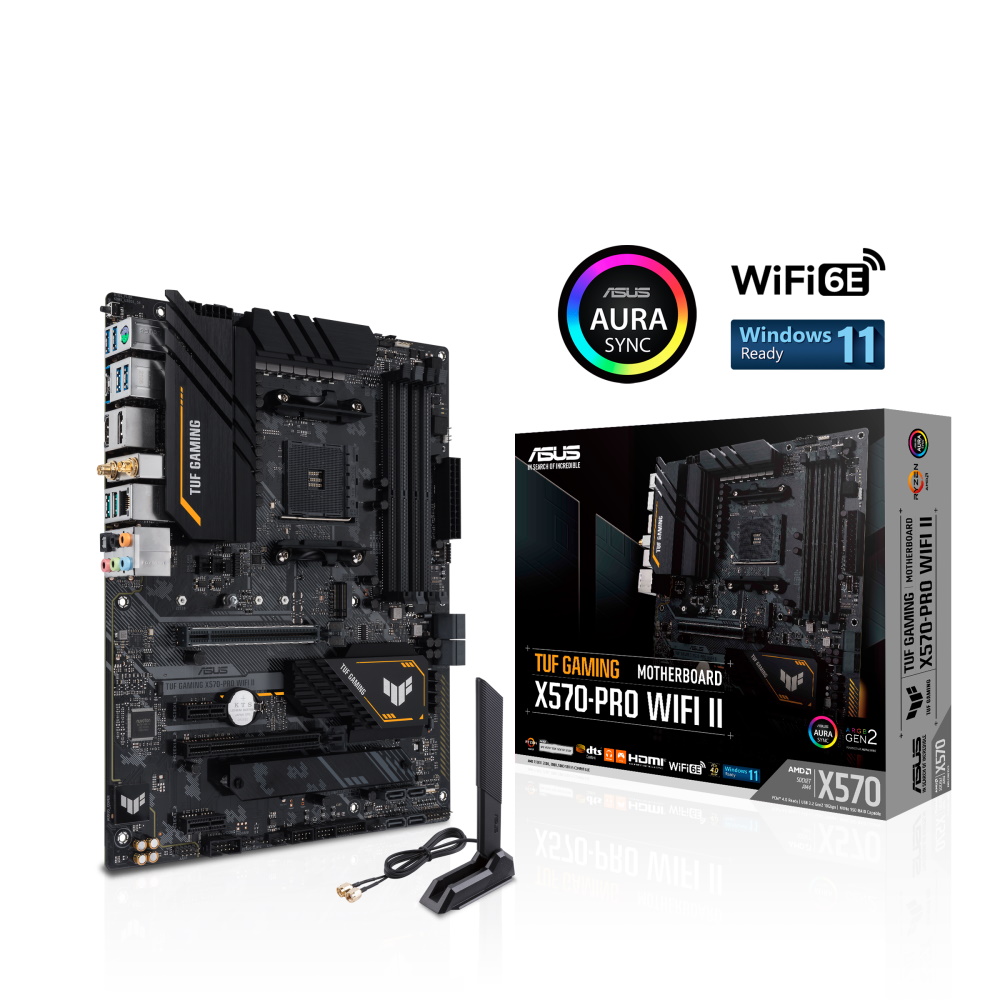

TUF GAMING X570-PRO WIFI II

TUF GAMING X570-PRO WIFI II

X570チップセット搭載
12+2 DrMOSパワーステージ
Wi-Fi 6E対応「TUF Gaming」マザーボード

・「TUF Gaming」マザーボード
・チップセット:AMD X570

・対応ソケット:AM4
・対応メモリー:DDR4-5100(OC)
・フォームファクター:ATX
・Intel 2.5G LAN + Wi-Fi 6E
・12+2 DrMOSパワーステージ
・最大2基のM.2搭載可能
・USB 3.2 Gen 2 Type-C
・M.2 Q-Latch


※本製品はWi-Fi 6Eとして次の周波数(2.4GHz / 5GHz / 6GHz帯)に対応しておりますが、2022年3月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。

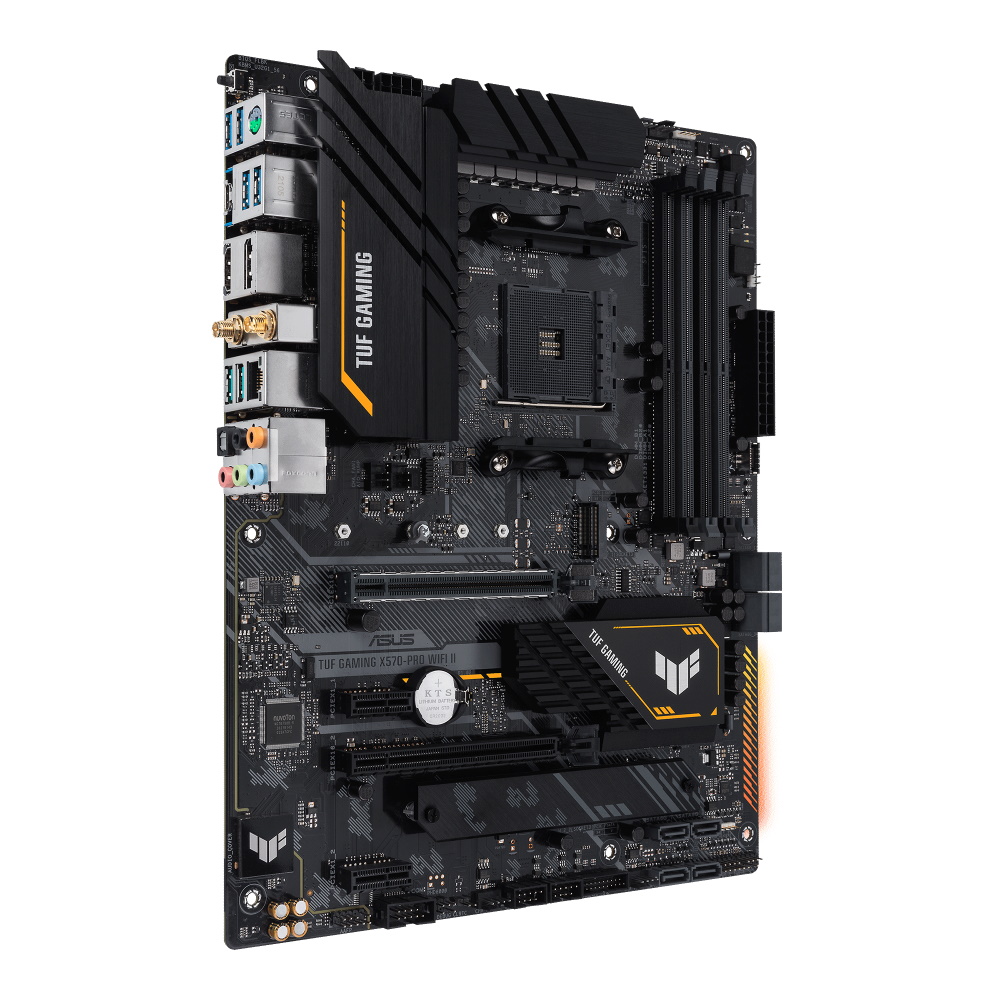

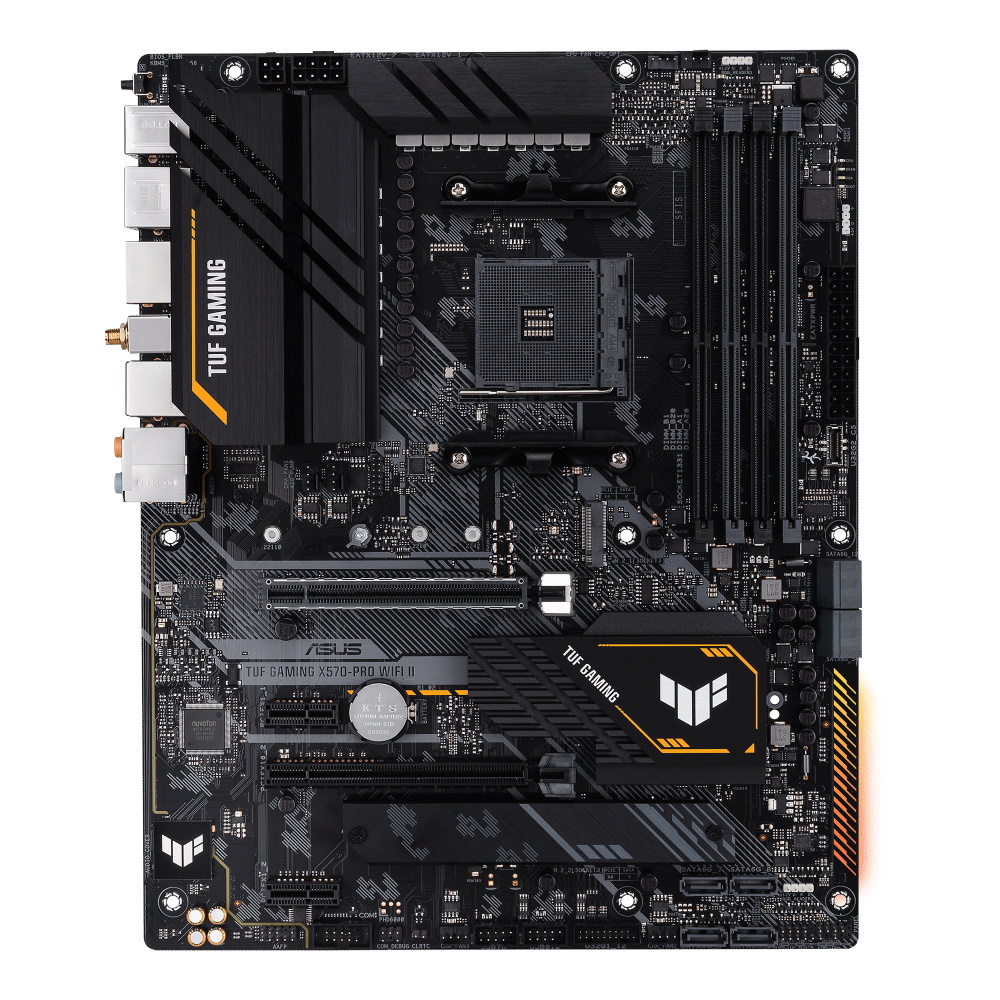

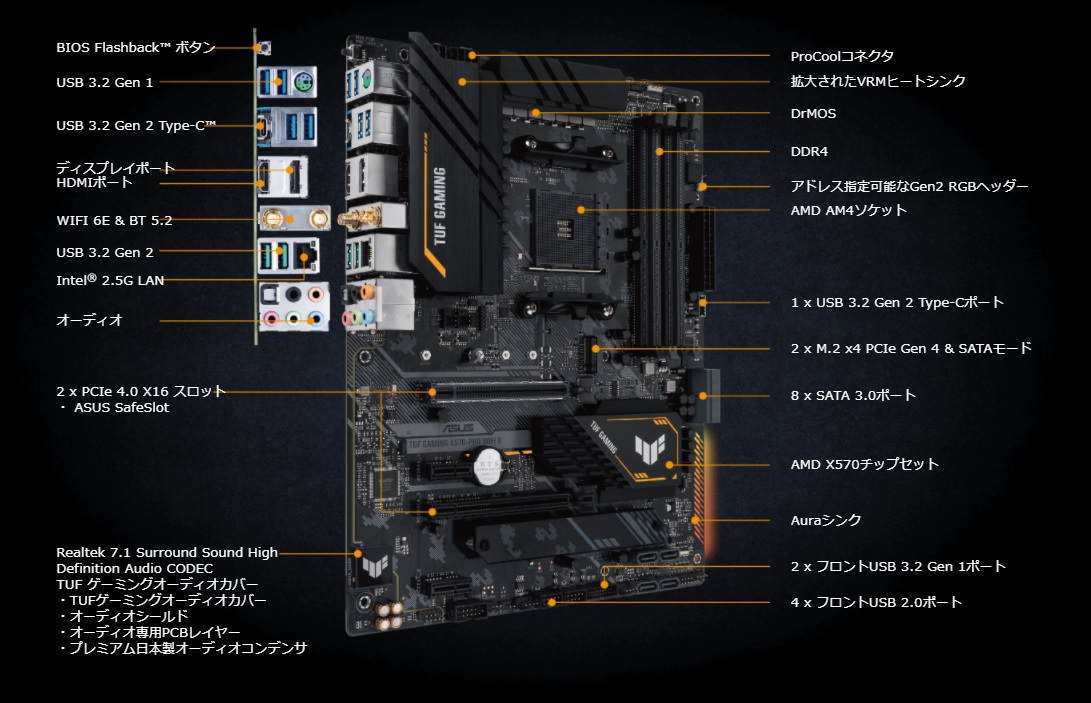

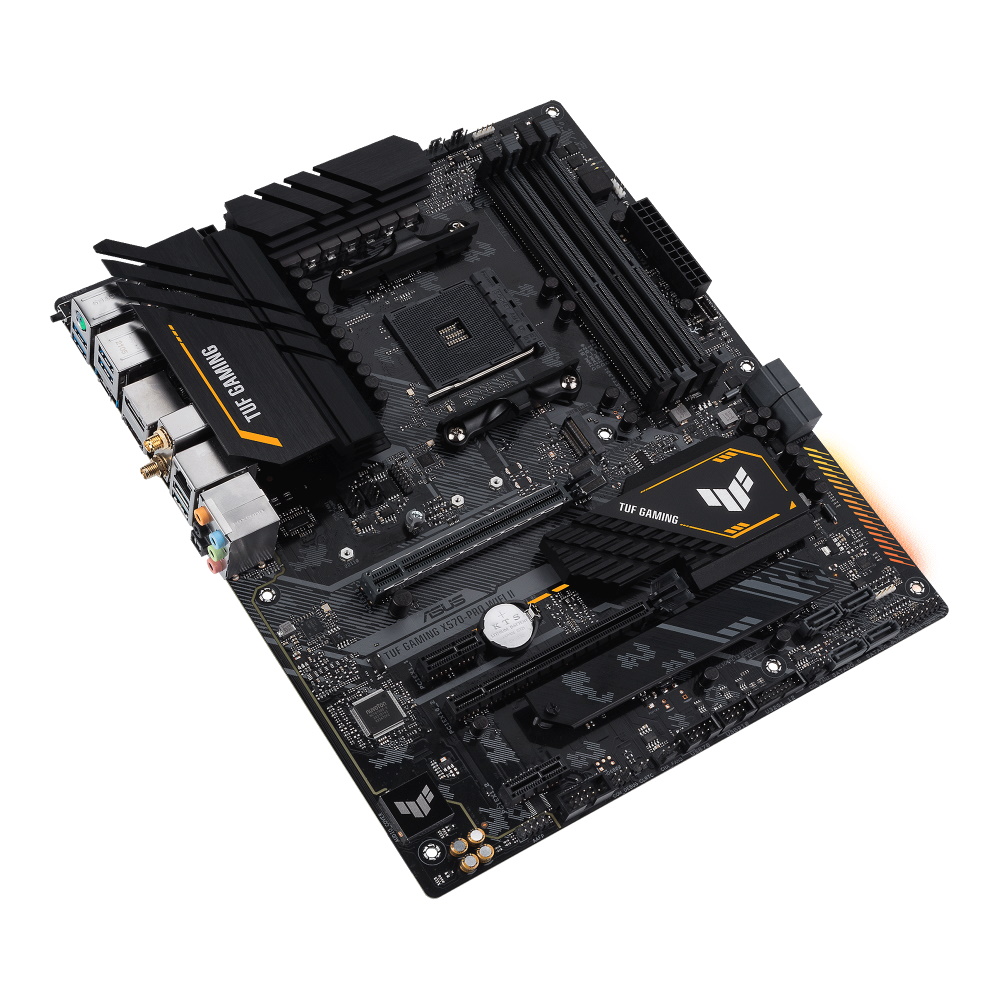

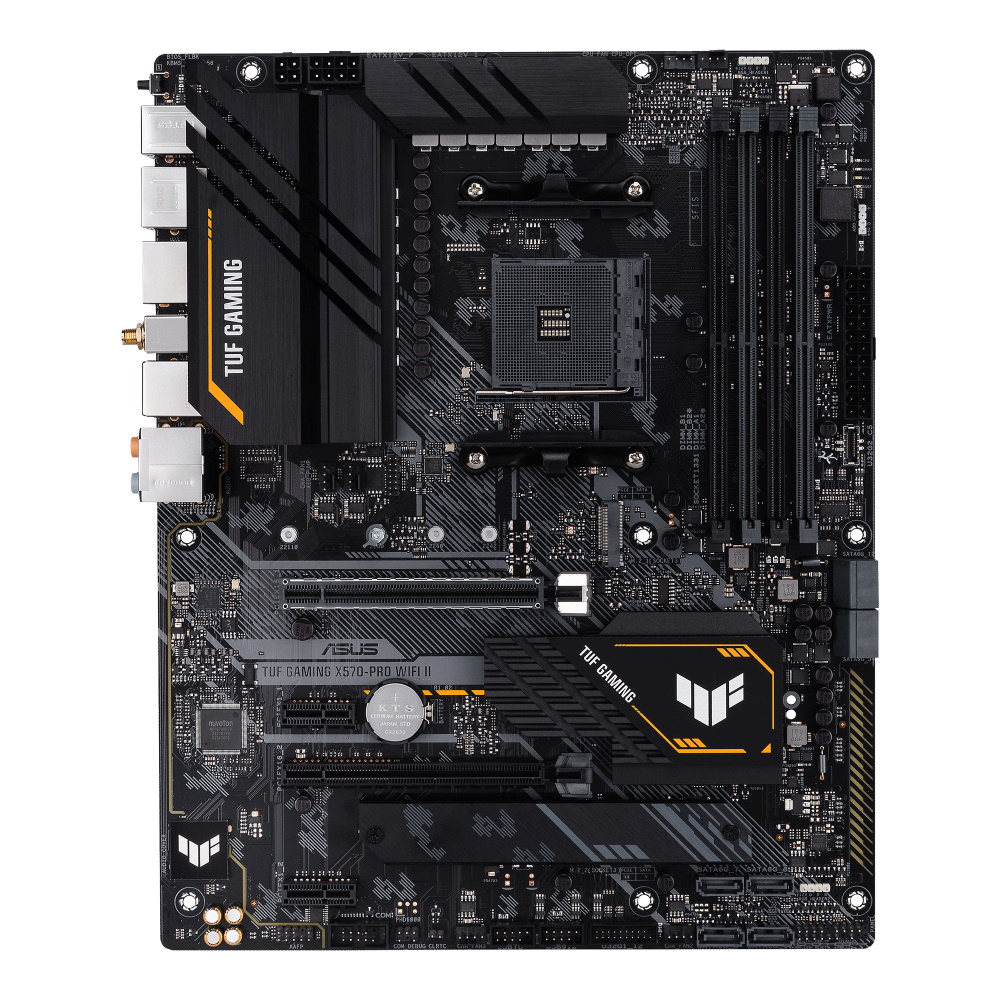

「TUF GAMING X570-PRO WIFI II」は、AMD X570チップセットを搭載した、高い耐久性が特徴の「TUF GAMING」マザーボードです。
12+1 DrMOSパワーステージの強力な電源回路が、第3世代AMD Ryzenプロセッサーの性能を引き出します。VRMやPCHの大型ヒートシンクなどを備え、冷却性能も高められています。

また、PCIe Gen 4 M.2スロットやUSB 3.2 Gen 2 Type-Cポートなどの高速な規格を搭載。さらにIntel 2.5G LAN + Wi-Fi 6Eをサポートし、高速なネットワーク環境を構築することができます。
耐久性の高い部品や、さまざまな保護機能によって、過酷な使用環境にも耐えられるように設計されています。










最適なパワーソリューション

オンボードVRMは、ハイサイドとローサイドのMOFSETとドライバーを1つのパッケージにまとめた12+1 DrMOSパワーステージの強力な電源回路を搭載し、第3世代AMD Ryzenプロセッサーに必要なパワーと効率を実現します。
PCB基板は6層構造となっており、VRM周辺の熱を素早く放熱し、全体的なシステムの安定性を向上させます。

また、ProCool電源コネクターは、PSUの電源ラインとの接触を確実にするために、厳しい仕様に基づいて構築され、
低インピーダンスによりホットスポットやコネクターの故障を防ぎます。

さらに、軍用グレードのTUFチョーク、温度耐性を高め長寿命化したTUFコンデンサー、
CPUへのスムーズでクリーンな電力供給を可能にする統合されたDigi+ VRM電圧レギュレーターモジュール(VRM)などが、
システムの安定性と耐久性を高めています。






冷却性能

さまざまな冷却システムが備えられ、ボード上のコンポーネントや高性能M.2ドライブを冷却し、ファンレス設計でも強力な冷却性能を発揮します。

・拡大されたVRMヒートシンク
大型ヒートシンクの広い表面積がVRMやチョークを覆い、放熱効果を高めます。

・サーマルパッド
高品質のサーマルパッドは、インダクターとフェーズアレイからヒートシンクへの熱伝導を助けます。

・STACK COOL 3+
2オンスの銅の層が重要なコンポーネントの放熱を促し最適な動作温度を保つことで、
CPUに余裕が生まれ、通常よりも高速で動作できるようになります。

・パッシブチップセットヒートシンク
アルミ製のパッシブチップセットヒートシンクが最適な冷却を行い、より安定したパフォーマンスを実現します。パッシブヒートシンクの採用により、冷却ファンが必要なアクティブヒートシンクで問題となっていた埃や汚れの付着を防ぎ、耐久性を高め、長持ちさせることができます。

・M.2 ヒートシンク
M.2ヒートシンクが設置されており、M.2 SSDを最適な動作温度に保つことで、安定した動作を実現します。

また、冷却ファンの動作をArmoury CrateのFan Xpert 4ツールまたはUEFI BIOSで設定可能です。






ネットワーク

・Intel Wi-Fi 6E (802.11ax)
搭載されているWi-Fi 6Eテクノロジーは、6GHz帯域で新たに利用可能となった無線スペクトルを利用していいます。2.4/5/6GHz帯の3つの帯域幅を持つWi-Fi 6Eは、密集したワイヤレス環境において、大容量、高性能の超高速ワイヤレスネットワークを実現します。

ASUSWi-Fi 6Eエコシステムの詳細はこちら>

※本製品はWi-Fi 6Eとして次の周波数(2.4GHz / 5GHz / 6GHz帯)に対応しておりますが、2022年2月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。

・Intel 2.5 Gb Ethernet
オンボードの2.5Gbイーサネットは、標準的なイーサネット接続よりも最大2.5倍高速なファイル転送、
スムーズでラグのないゲーム、高解像度のビデオストリーミングを実現し、有線接続を強化します。





メモリー

ASUS OptiMemメモリのトレース配線は、メモリ周波数を向上させ、低遅延を実現します。これにより、AMD Infinity Fabricアーキテクチャの性能を最大限に引き出します。





ストレージ

デュアルPCIe Gen 4 M.2スロットは、最大2台の22110デバイス、NVMe SSD RAIDに対応しています。
また、最大4台のPCIe Gen 4ストレージデバイスでRAID構成を構築し、高速なデータ転送速度を実現することができます。






高い耐久性

・TUF GAMING Alliance
「TUF GAMING Alliance」認定パーツを使用することで、統一されたデザインのPCを組み立てることができます。

詳細はこちら>


・​SafeSlot
SafeSlotはASUSによって再開発され、優れた保持力とせん断抵抗を提供するように設計されたPCIeスロットです。SafeSlotはインサート成形法を用いて1工程で製造されています。スロットが強化金属と統合されているのでより強力になり、追加のポイントはんだ付けによりPCBにしっかりと固定されています。

・ESDガード
ESDガードは、静電気放電による損傷を防止しながら部品の寿命を延ばし、最大+/-10 kVの空気放電と+/-6 kVの接触放電に対して保護を提供します。
これは、それぞれの業界基準である+/-6 kVと+/-4 kVを大幅に上回っています。
デュアルインラインパッケージのTVSダイオードは、電圧スパイクからPCを保護します。

・TUF LANGuard

TUF LANGuardは、高度な信号結合技術と高性能な表面実装型コンデンサーの統合により、スループットを向上し、
雷や静電気からマザーボードを保護します。

・DRAM過電圧保護
何度でも使えるメモリー用のヒューズを搭載しており、メモリー挿し込み時の接触不良や静電気をはじめ、
その他の予期せぬ事象によってメモリーに過電流が流れた場合に、メモリーを故障から守ることができます。


・ステンレスバックI/Oパネル
TUF GAMINGマザーボードには、耐腐食性のあるステンレススチール製の背面I/Oパネルが酸化クロムで接合されており、従来のパネルに比べて3倍の寿命を実現しています。
この保護機能により、TUF GAMINGマザーボードは、他のブランドが24時間のテストにしか合格しなかったのに対し、72時間の塩霧テストに合格しました。






接続性

・USB 3.2 Gen 2 Type-C & Type-A
USB 3.2 Gen 2 Type-Cポートを1基、Type-Aポートを2基搭載。
ほかにも多数のUSBポートを搭載しています。





双方向AIノイズキャンセリング

ASUSが独自に開発したこのユーティリティは、大規模なディープラーニングデータベースを活用して、
マイクや着信音声からのバックグラウンドノイズを低減し、音声を保護しながら、音声を聞き取ることができるようにします。
キーボードの音やマウスのクリック音などの周囲の雑音を除去し、ゲーム中や通話中にもクリアに聞こえるようにします。






ゲーミングオーディオ

・ピュアな音質
「TUF GAMING X570-PRO WIFI II」マザーボードのためにRealtek社と共同で開発された独自のオーディオコーデックは、ステレオラインアウトのS/N比が98dBという驚異的な数値を実現しました。本来の音源に忠実な音を再現します。

・DTS Custom
DTS Customは、高度なエミュレーション技術を利用してステレオヘッドフォンから位置情報を作成し、オーディオ体験を向上させます。
異なるジャンルの3つのプリセット(エアリアル、サウンドスケープ、タクティカル)から選ぶことができます。





ライティング

AURA Syncにより、対応する機器と一括してラィティングをコントロールすることができます。
AURA Syncでは、内蔵LEDだけでなく、オンボードのRGBヘッダーに接続できるサードパーティ製のストリップにも、
さまざまな機能をプリセットしてRGBを自由にカスタマイズできます。
また、今後さらに充実するAura対応のハードウェアとの同期も可能です。






DIYフレンドリー

組み立てやシステムの構築が容易になる機能や付属品が備えられています。

・M.2 Q-Latch
特定のツールを必要とせずにM.2 SSDの取り付けや取り外しを容易にするM.2 Q-Latchが取り付けられています。
ドライブを固定するためのシンプルなロック機構を採用しており、ネジを必要としません。





Armoury Crate

Armoury Crateは、対応製品を集中的にコントロールするために設計された新しいソフトウェアユーティリティです。
直感的なインターフェイスにより、Armoury Crateは、対応するすべてのデバイスのRGB照明とエフェクトを簡単にカスタマイズすることができます。
また、キーボードやマウスの設定など、増え続けるASUS製品の設定をコントロールすることもできます。
さらにArmoury Crateでは、製品登録やアカウント情報の修正が可能。また、ニュースページから最新情報や最新ドライバーを入手できます。


対応CPU AMD Ryzen™ 5000 Series/ 5000 G-Series/ 4000 G-Series/ 3000 Series/ 3000 G-Series/ 2000 Series/ 2000 G-Series Desktop Processors
対応ソケット AM4
チップセット AMD X570
メモリー
DDR4-5100(OC)
メモリースロット 4 (最大128GB)
電源コネクター 24-pin Main Power connector × 1
8-pin +12V Power connector × 1
4-pin +12V Power connector × 1
拡張スロット PCIe Gen 4/Gen 3 x16 × 1 + PCIe Gen 4 x16(x4) × 1

AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors
PCIe Gen 4 x16 (x16 mode) × 1

AMD Ryzen™ 5000 G-Series/ 4000 G-Series/ 2000 Series Desktop Processors
PCIe Gen 3 x16 (x16 mode) × 1

AMD Ryzen™ 3000 G-Series / 2000 G-Series Processors
PCIe Gen 3/Gen 2 x16 (x8 mode) × 1

AMD X570 chipset
PCIe Gen 4 x16 (max at x4 mode) × 1
PCIe Gen 4 x1 × 2
マルチGPU Supports AMD 2-Way CrossFireX™ Technology
画面出力機能 DisplayPort 1.2 × 1
HDMI 1.4b × 1
ストレージ機能 Supports M.2 slot × 2 and SATA 6Gb/s port × 8

AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors
M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes)

AMD Ryzen™ 5000 G-Series/ 4000 G-Series / 3000 G-Series / 2000 Series / 2000 G-Series Processors
M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes)

AMD X570 chipset
M.2_2 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes)

SATA 6Gb/s ports × 8
Support Raid 0, 1, 10
有線LAN機能 Intel® 2.5Gb Ethernet × 1
TUF LANGuard
無線LAN機能 2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
Supports 2.4/5/6GHz frequency band*
※本製品はWi-Fi 6Eとして次の周波数(2.4GHz / 5GHz / 6GHz帯)に対応しておりますが、2022年3月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
​誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。
Bluetooth Bluetooth 5.2

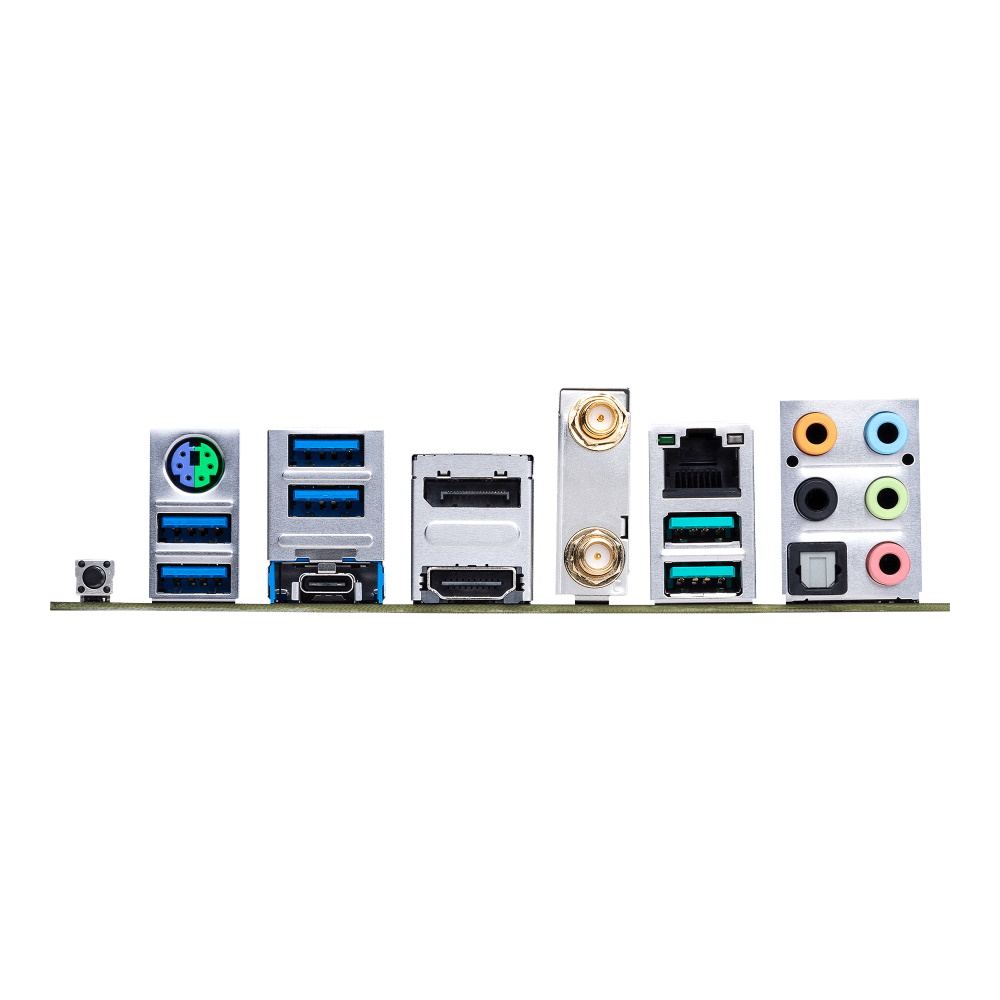

USB Rear USB (Total 7 ports)
USB 3.2 Gen 2 port(s) × 3 (Type-A × 2 + USB Type-C × 1)
USB 3.2 Gen 1 port(s) × 4 (Type-A × 4)

Front USB (Total 7 ports)
USB 3.2 Gen 2 front panel connector(s)  × 1(suppport(s) USB Type-C®)
USB 3.2 Gen 1 header(s) support(s) × 1 additional 2 USB 3.2 Gen 1 ports
USB 2.0 header(s) support(s) × 1 additional 4 USB 2.0 ports
オーディオ Realtek 7.1 Surround Sound High Definition Audio CODEC
Q-LED (POST確認) 対応
ライティング ARGB Gen 2ヘッダー × 1
RGBヘッダー × 2
ファンヘッダー CPUファンヘッダー × 1
CPUオプションファンヘッダー × 1
ケースファンヘッダー × 3
AIOポンプファンヘッダー × 1
ソフトウェア Armoury Crate:対応
AI Suite 3:対応
Fan Xpert:Fan Xpert 4
BIOS 256 Mb Flash ROM、UEFI AMI BIOS
管理機能 WOL by PME、PXE

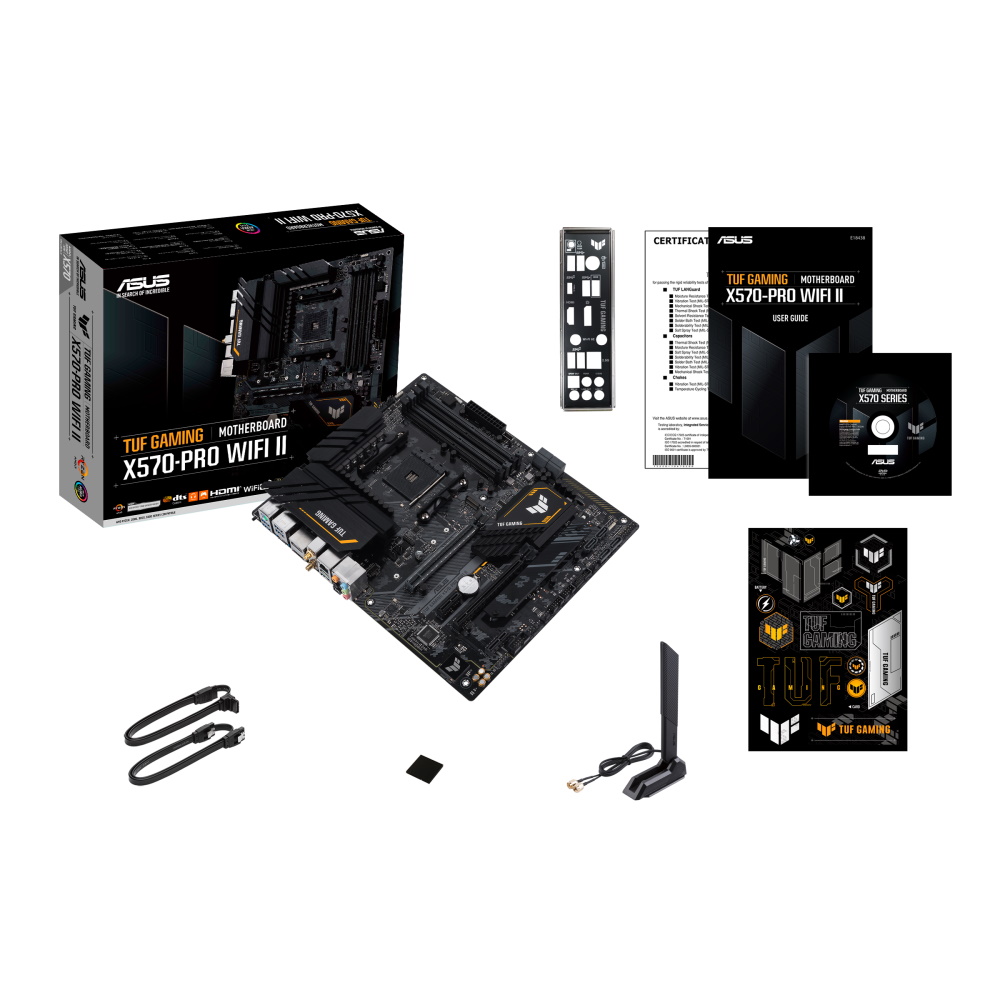

主な付属品 SATAケーブル × 2
Wi-Fi アンテナ
サポートDVD
ユーザーマニュアル
OS Windows® 11 64-bit
Windows® 10 64-bit
フォームファクター ATX Form Factor
305×244mm
寸法(mm) 338×273×68mm(パッケージ)
重量 1.2Kg(パッケージ込)

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
