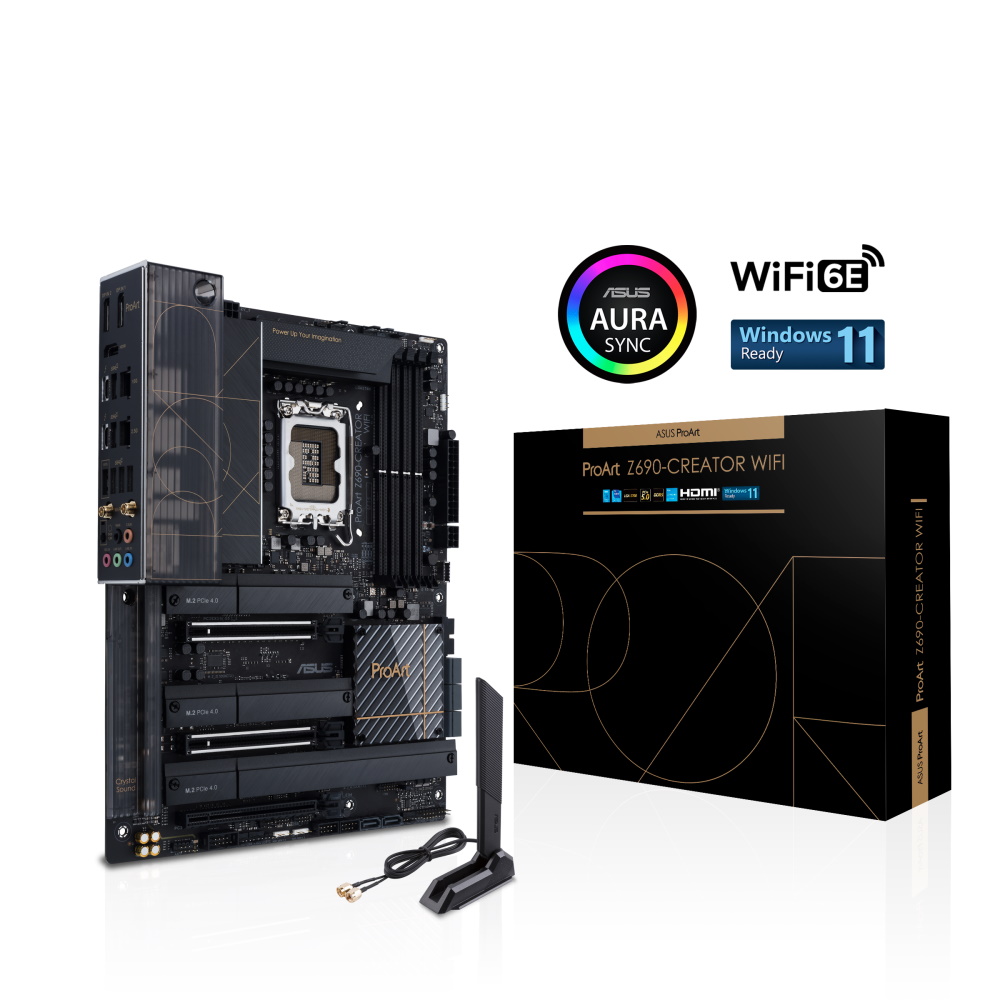

ProArt Z690-CREATOR WIFI

ProArt Z690-CREATOR WIFI

Z690チップセット搭載・DDR5モデル
デュアルThunderbolt 4ポート搭載
クリエイター向け「ProArt」シリーズマザーボード

・フォームファクター:ATX
・対応ソケット:LGA1700
・チップセット:Intel Z690
・16+1パワーステージ
・対応メモリー:DDR5-6000(OC)×4 (最大128GB)
・ストレージ:M.2 x 4 and SATA 6Gb/s x 8
・デュアルThunderbolt 4 Type-Cポート
・Wi-Fi 6E (802.11 a/b/g/n/ac/ax) 、Bluetooth 5.2対応
・Marvell 10ギガビットLAN搭載
・ASUS Control Center Expressによるセキュリティ管理



※本製品はWi-Fi Allianceが定めるWi-Fi 6E対応機種です。
Wi-Fi 6Eとして次の周波数(2.4GHz / 5GHz / 6GHz帯)に対応しておりますが、2022年1月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。

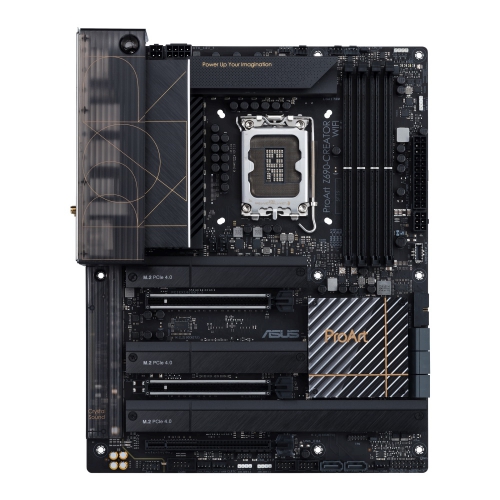

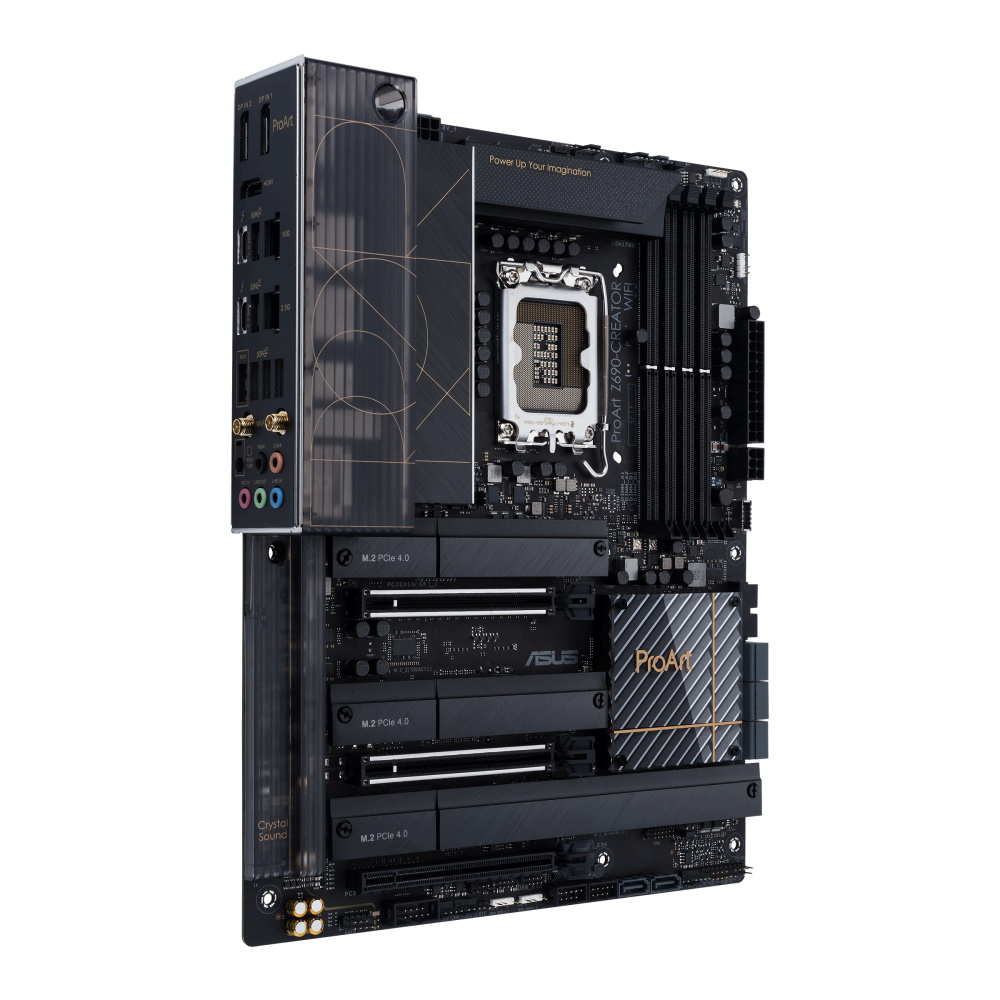

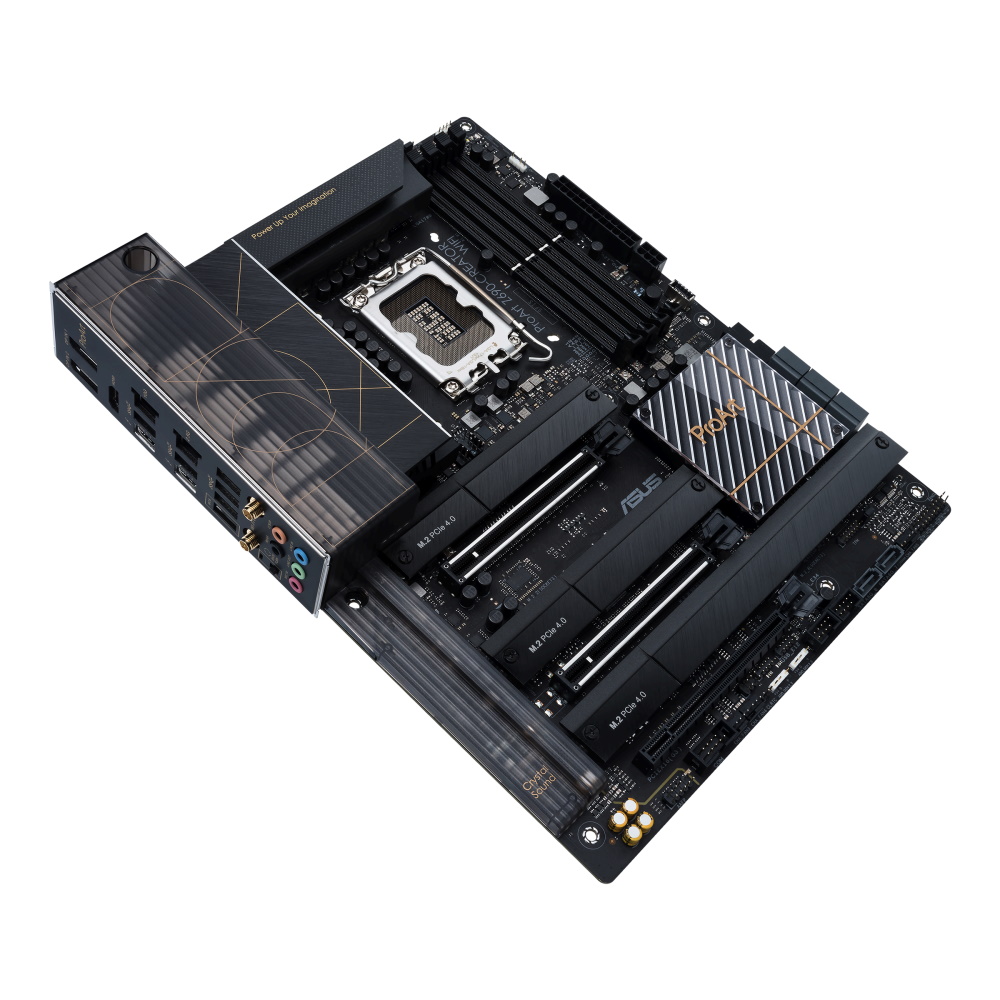

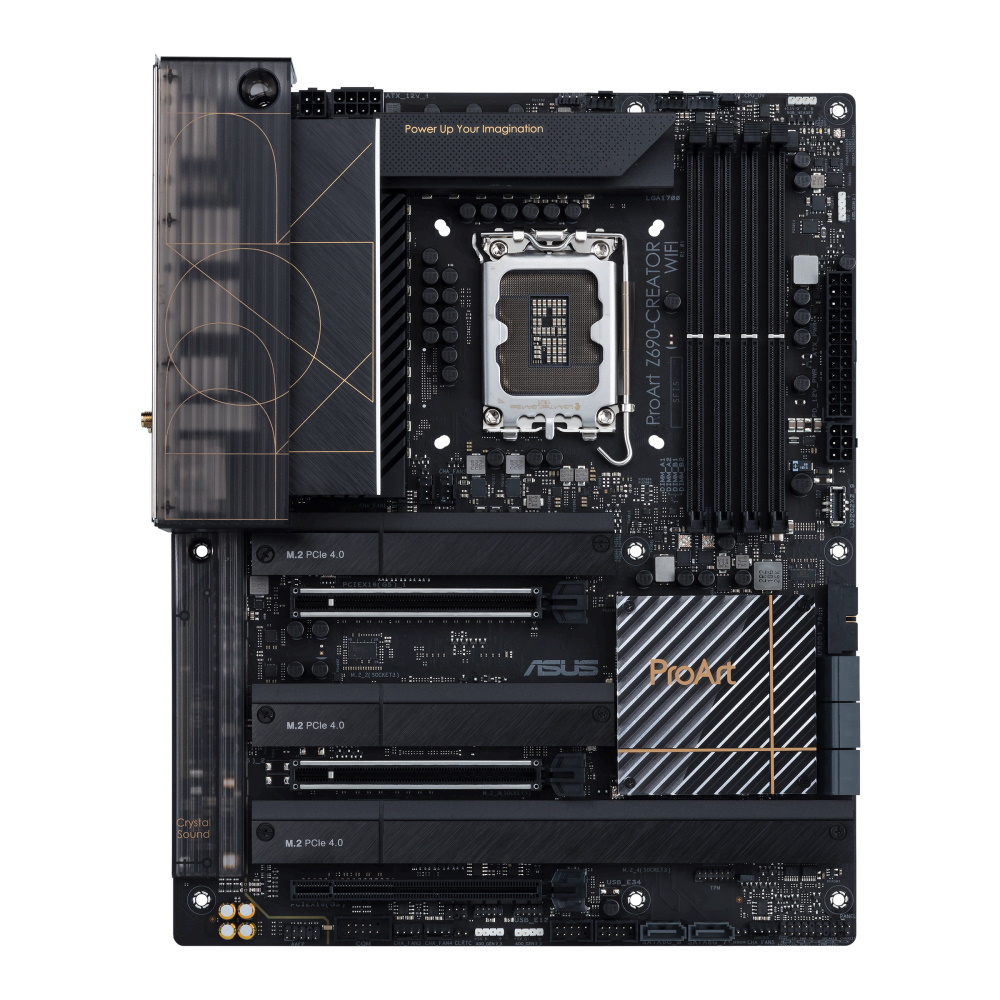

「ProArt Z690-CREATOR WIFI」は、Intel Z690チップセットを搭載した、ASUSのクリエイター向け「ProArt」シリーズのATXマザーボードです。
16+1パワーステージの電源回路を搭載し、第12世代Intelプロセッサーをフルパフォーマンスで動作させ、オーバークロックにも対応します。VRMの大型ヒートシンクや、パッシブクーリングを採用したチップセットヒートシンクを搭載し、ファンレスながら強力に冷却します。

最大40Gbpsの双方向帯域幅を実現したThunderbolt 4ポートを2基搭載。また、USB 3.2 Gen 2ポートなど多数の接続端子を備えています。
ネットワークはWi-Fi 6Eに対応。さらに10ギガビットLAN+2.5ギガビットLANを搭載し、大容量のファイルを高速に転送できるインターネット環境を構築できます。

クリエイターが安心して作業に集中するために、厳しい動作テストにより動作の安定性や互換性がチェックされており、また高度なセキュリティ管理やシステムの集中管理が行えるソフトウェアも備えています。

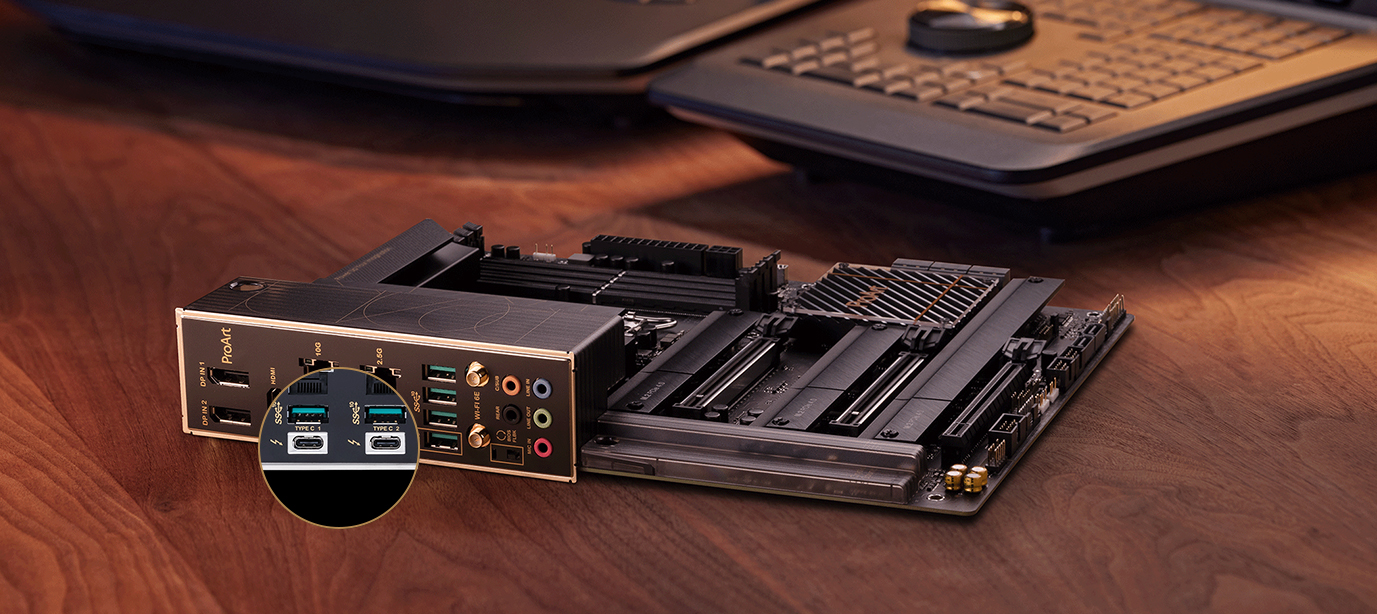

Thunderbolt 4

2つのThunderbolt™ 4ポートを搭載。最大40Gbpsの双方向帯域幅を実現し、最新の高速デバイスやドライブに対応しています。
また、Thunderbolt 4は最大2台の外部4Kディスプレイをサポートし、PCIe®の帯域幅を最大32Gbpsまで拡張します。








ネットワーク

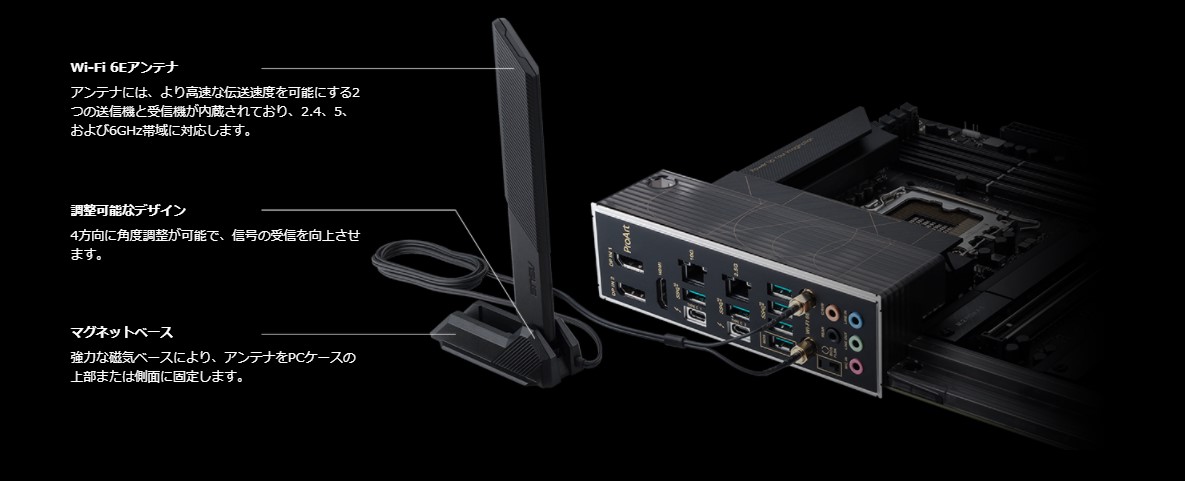

Wi-Fi 6E (Gig+)
搭載されたW-iFi 6Eテクノロジーは、新たに利用可能となった6GHz帯の電波を活用し、5GHz帯の最大3倍の帯域幅と最大7つの160MHz帯を提供し、超高速ネットワーキングスピードに加えて、容量の向上、高密度な無線環境でのパフォーマンス向上を実現します。

Marvell® AQtion 10 Gbps イーサネット
パワーユーザーやコンテンツ制作者の厳しい要求に応えるために設計された10 Gbpsオンボードイーサネットは、ホームネットワークの新しいレベルを提供します。
標準的なギガビットイーサネットの最大10倍の帯域幅により、非圧縮の4K UHDビデオのストリーミングや、システムのバックアップや大容量ファイルの転送をこれまで以上に高速に行うことができます。

インテル® 2.5Gbイーサネット
インテル®2.5Gbイーサネット(I225-V)ポートは、標準的な1Gbイーサネット接続に比べて最大2.5倍の帯域幅を実現し、より高速なデータ転送とスムーズなハイレゾビデオストリーミングを可能にします。

※本製品はWi-Fi Allianceが定めるWi-Fi 6E対応機種です。
Wi-Fi 6Eとして次の周波数(2.4GHz / 5GHz / 6GHz帯)に対応しておりますが、2022年1月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。

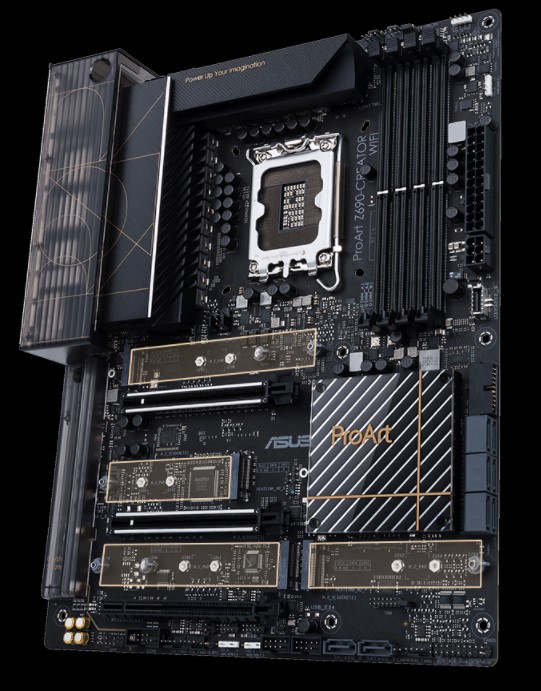

M.2




・超高速な転送速度
4つのPCIe 4.0 M.2スロットは最大22110をサポートし、NVMe® SSD RAIDにも対応しているため、パフォーマンスの向上が期待できます。

PCIe 4.0ストレージデバイスを最大2台まで使用してRAID構成を構築し、高速なデータ転送速度を実現します。

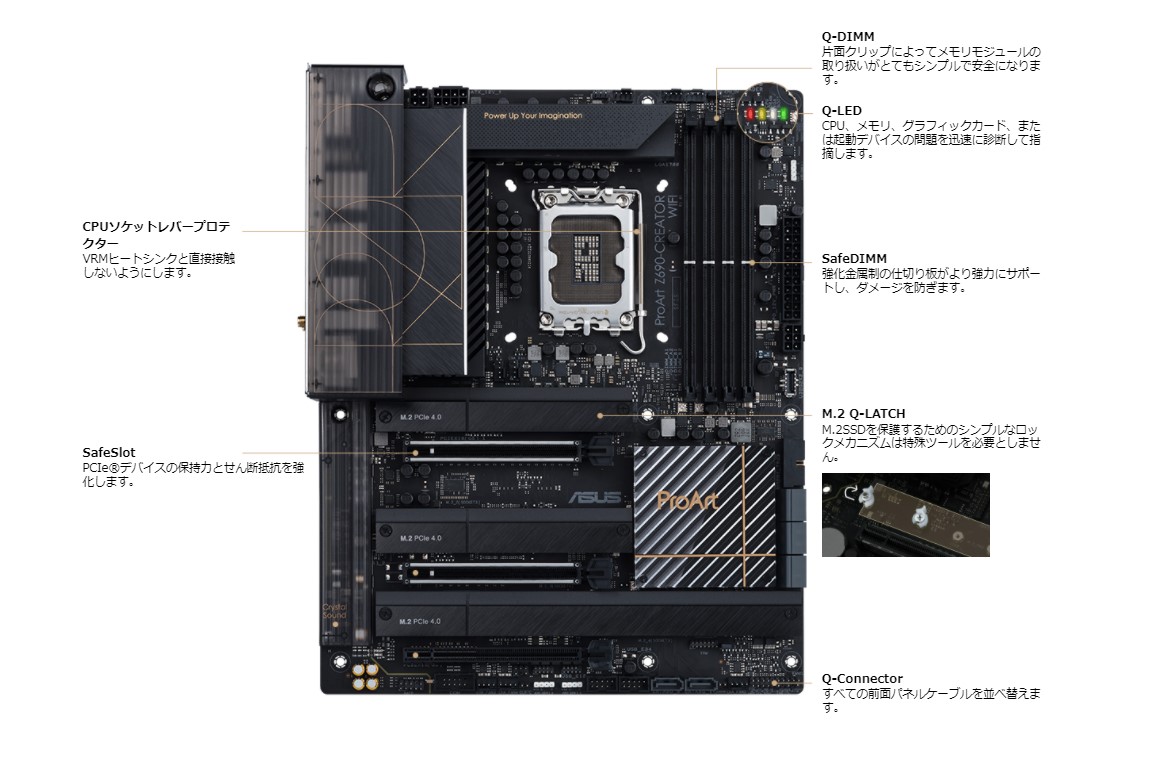

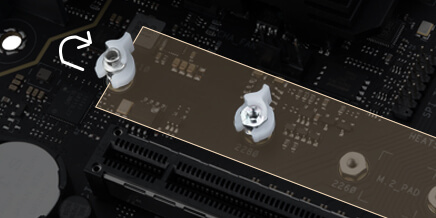

・M.2 Q-Latch
特定のツールを必要とせずにM.2 SSDの取り付け、取り外しを簡単に行えるM.2 Q-Latchを備えています。
シンプルなロック機構を採用したデザインにより、ドライブを固定し、従来のネジを排除しています。

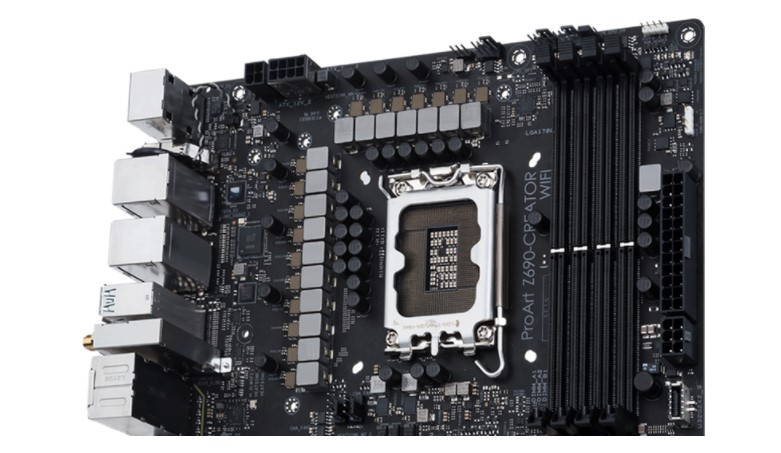

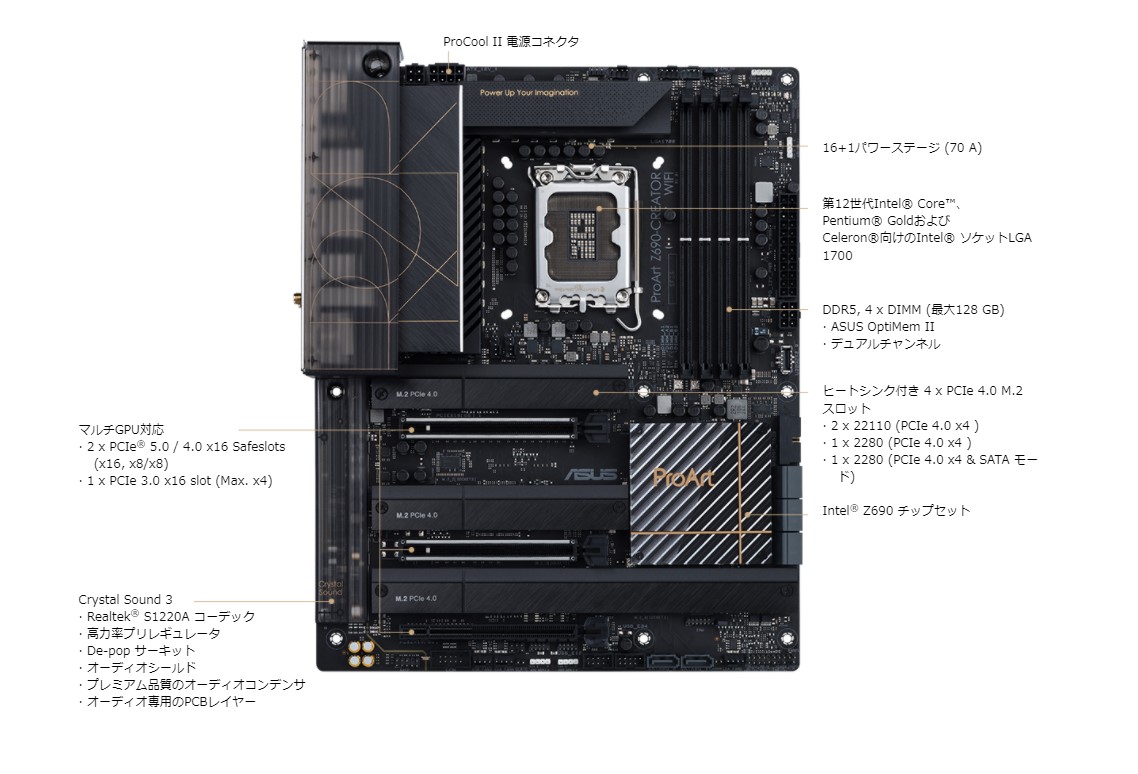

電源

「ProArt Z690-CREATOR WIFI」は、最適化された電源設計レイアウトと、最新のIntel Coreプロセッサーの膨大なパワーを処理するのに必要なメモリー性能を誇り、3Dやビデオのレンダリング、ソフトウェアのコンパイルなど、最も要求の厳しいマルチスレッドタスクを可能にします。



・チームパワーステージ
定格70Aの16+1パワーステージは、ハイサイドとローサイドのMOSFETとドライバーを1つのパッケージにまとめたもので、最新のIntel Coreプロセッサーが求めるパワーと効率を実現しています。

・Digi+ パワーコントロール
ASUS Digi+電圧レギュレーターモジュール(VRM)は、業界で最も優れたものの一つであり、CPUへの非常にスムーズな電力供給を実現します。

・ProCool II 電源コネクタ
ProCoolソケットは、電源ラインとの接触を確実にし、低インピーダンスと優れた放熱性を実現するための厳格な仕様です。

・チョーク&コンデンサー
優れた合金製のチョークと耐久性のあるコンデンサーは、過酷な温度に耐えるように設計されており、業界標準を上回る性能を提供しています。

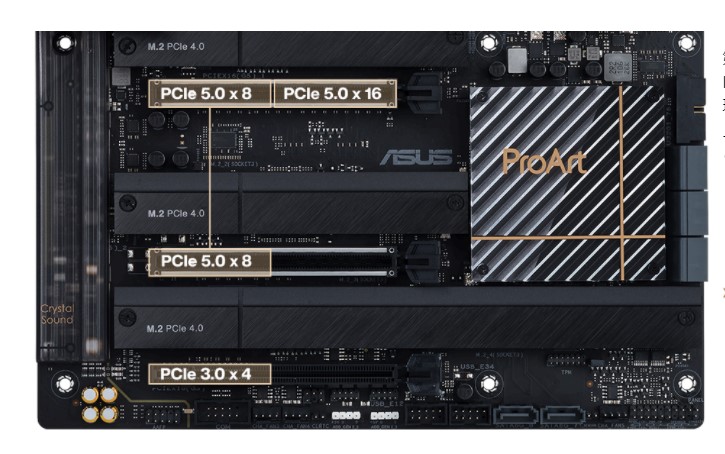

PCIe 5.0

第12世代Intelプロセッサーは、PCIe®5.0に対応しています。PCIe®5.0は、PCIe®4.0の2倍のデータ転送速度を提供し、データ量の多い新たなタスクを処理するために十分な堅牢性を備えています。
また、シグナルインテグリティを向上させるための電位変化、アドインカード用CEMコネクタやPCIの旧バージョンとの下位互換性といった利点もあります。

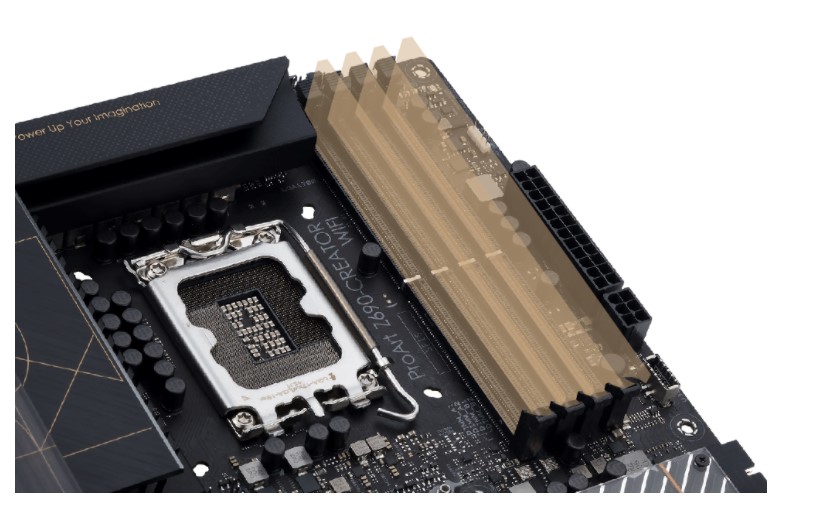

メモリー

「ProArt Z690-CREATOR WIFI」は、4スロットで最大128GBのDDR5メモリーをサポートします。
また、OptiMem IIテクノロジーに対応。トレースレイアウトを改善してビアやクロストークを大幅に削減し、メモリーの安定性と互換性を高めるとともに、メモリーキットに高い周波数マージンを与えます。

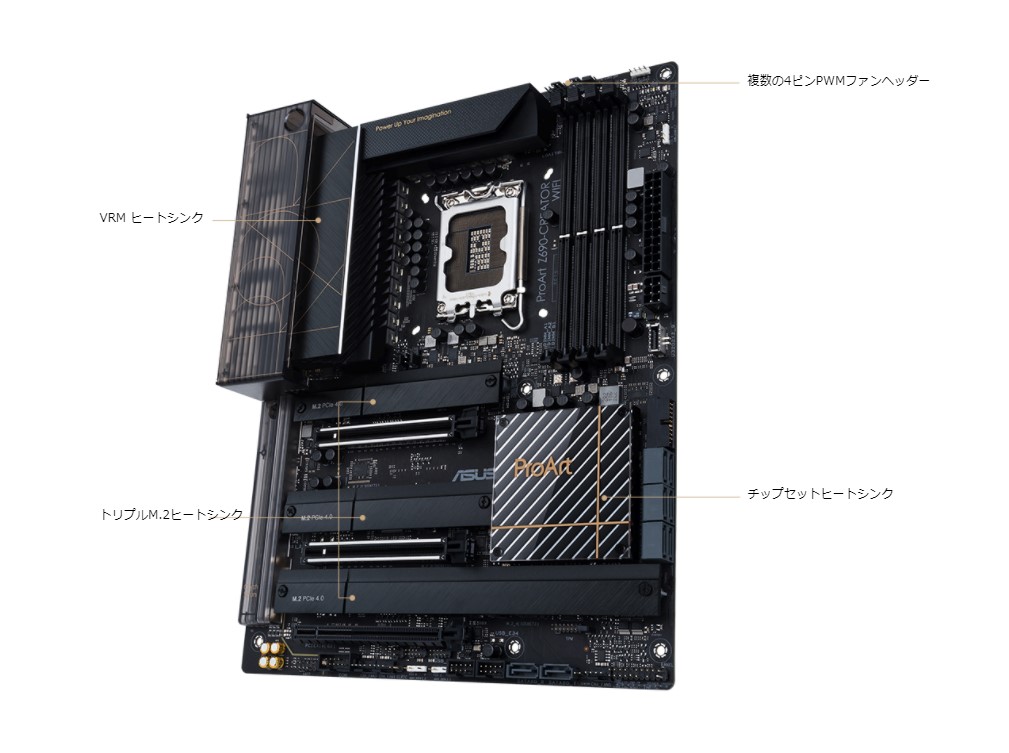

冷却

「ProArt Z690-CREATOR WIFI」では、高負荷時のシステムの安定性を維持するために、表面積と質量のバランスが取れた大型のVRMとチップセットヒートシンクによるチップセットのパッシブ冷却を採用しています。
また、内蔵されたプレミアムコンポーネントや複数のファンヘッダーは、コンテンツ制作システムに最適な基盤を提供する重要な設計要素です。

<パッシブクーリング>
・VRMヒートシンク
2つのVRMヒートシンクをMOSFETとチョークの上に配置し、放熱面積をさらに拡大しています。

・M.2ヒートシンク
2つの専用ヒートシンクは、3つのM.2 SSDを最適な動作温度に保ち、安定した性能と信頼性を実現します。

・パッシブ・チップセット・ヒートシンク
専用のチップセットヒートシンクが熱を逃がし、温度を最適な範囲内に保つことができます。


<デザインによる冷却>
「ProArt Z690-CREATOR WIFI」は、これらの包括的な冷却オプションを備えています。

・複数の温度源
各ヘッダーは、ワークロードベースの冷却のために、ユーザー設定可能な3つの温度センサーを監視し、反応するように設定できます。すべての設定は、Fan Xpert 4またはUEFIで簡単に管理できます。

・4ピンのPWM/DCファン
すべてのオンボードヘッダーは、PWMまたはDCファンの自動検出をサポートします。

・デュアルポンプヘッダー
高性能なPWM/DCウォーターポンプ用に3アンペア以上を供給する専用ヘッダーと、オールインワンCPUクーラー用の2つの専用ヘッダーがあります。






セキュリティ

ASUS Control Center Expressの高度なセキュリティ管理機能により、システムや機密データを保護します。

<USBポート管理>
・「ProArt Z690-CREATOR WIFI」マザーボードでは、USBポートの管理を簡単に行うことができます。
USBポートの有効化や無効化、読み取り専用に設定することで、データの漏洩を防ぐことができます。

<ソフトウェアブラックリスト>
・「ProArt Z690-CREATOR WIFI」マザーボードには、ソフトウェアブラックリストが搭載されています。
セキュリティを高めるために、ソフトウェアブラックリストを用意しており、リスクの高いアプリケーションの使用を防ぐことができます。

<レジストリエディタのオン/オフ>
・「ProArt Z690-CREATOR WIFI」マザーボードでは、システム設定の不正な変更を防ぐことができます。
クライアントデバイスのレジストリエディタをリモートで無効にして、システム構成への不正な変更を防止します。

ASUS Control Center Expressの詳細はこちら>






ProArt Creator Hub

システムを集中管理するソフトウェア「ProArt Creator Hub」を搭載。
ユーザーフレンドリーなインターフェースにより、マザーボードやディスプレイなど、接続されたすべてのProArtシリーズ製品のモニタリングとコントロールを可能にするセントラルシステムを介して、ワークフローの向上に貢献します。

1. ファンモード
お好みのファン設定を選択し、システムの冷却性能を素早く設定できます。

2. タスクグループ
頻繁に使用するアプリケーションをグループ化し、ワンクリックで起動できるようにします。






CreationFirst

ネットワーク最適化ソフトウェア「CreationFirst」は、ユーザーがアプリケーションに優先順位をつけ、より多くの帯域幅を割り当てて重要なアプリケーションやタスクを高速化することができます。

 1. アダプティブインテリジェンスモード
使用パターンを分析し、現在使用しているアプリケーションを特定することで、使用頻度の高いアプリケーションの帯域幅をインテリジェントに優先させます。また、フォアグラウンド・アクセラレーションを適用し、マルチタスク時のオンライン体験をよりスムーズにします。

2. クリエイションファーストモード
アクティブなコンテンツ制作アプリケーションにより多くの帯域を割り当てることで、ネットワークトラフィックを最適化し、より効率的なワークフローを実現します。






2 Way AI ノイズキャンセリング

自宅で仕事をすることが当たり前になった今、オンラインでのクリアなコミュニケーションがこれまで以上に重要になっています。
2 Way AI ノイズキャンセリングは、膨大なディープラーニングデータベースを活用して、マイク*や入力音声からのバックグラウンドノイズを低減するオーディオユーティリティです。キーボードの音やマウスのクリック音など、気になる周囲のノイズをスマートに低減することで、ユーザーの声をクリアに聞き取ることができます。

*3.5mmヘッドセットを使用する場合は、オーディオスプリッター(3.5mmオーディオジャックYケーブル)が必要です。






厳しいテストの実施

「ProArt Z690-CREATOR WIFI」は、ユーザーが末永く創造性を発揮することができるように、優れた品質、安定性、互換性を考慮して設計され、厳しいテストが実施されています。

・24時間365日の信頼性
耐久性テスト:168時間
温度:45°C
相対湿度:80%

・幅広い互換性の検証
DDR5/4互換性:520以上
互換性のあるデバイス:100以上
検証時間:800時間以上






対応CPU 第12世代 Intelプロセッサー
対応ソケット LGA1700
チップセット Intel® Z690 Chipset
メモリー
DDR5-6000(OC)
メモリースロット 4 (最大128GB)
電源コネクター 24-pin Main Power connector × 1
8-pin +12V Power connector × 1
4-pin +12V Power connector × 1
拡張スロット CPU:
PCIe Gen5/4/3 x16 (x16 or x8/x8) × 2

Z690:
PCIe Gen3 x16(x4) × 1

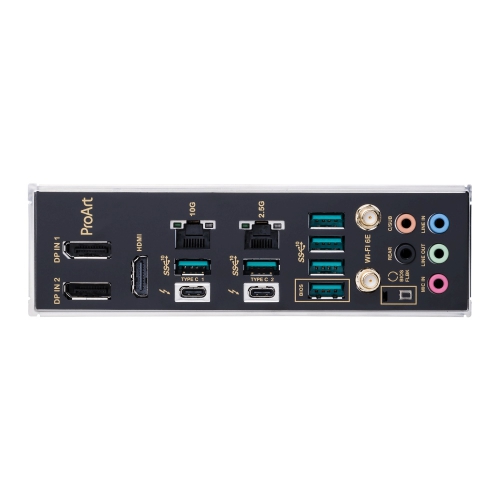

画面出力機能 Intel Thunderbolt 4 ports (USB Type-C) support DisplayPort and Thunderbolt video outputs × 2
HDMI 2.1 × 1
ストレージ機能 CPU:
M.2_1 2242-22110(PCIe4 x4) × 1
Intel 12th Gen processors support PCIe 4.0 x4 mode.

Z690:
M.2_2 2242-2280(PCIe4 x4) × 1
M.2_3 2242-22110(PCIe4 x4) × 1
M.2_4 2242-2280(PCIe4 x4/SATA) × 1

SATA 6Gbps × 8*
* Intel Rapid Storage Technology supports NVMe RAID 0/1/5, SATA RAID 0/1/5/10.

** Intel Rapid Storage Technology supports Intel Optane Memory H Series on PCH attached M.2 slots.

*** M.2_4 slot shares bandwidth with SATA6G_5~8. SATA6G5~8 will be suspended once either a SATA
or NVMe device is detected at M.2_4.
有線LAN機能 Marvell 10Gb Ethernet × 1
Intel 2.5Gb Ethernet × 1
無線LAN機能 Wi-Fi 6E
※本製品はWi-Fi Allianceが定めるWi-Fi 6E対応機種です。
Wi-Fi 6Eとして次の周波数(2.4GHz / 5GHz / 6GHz帯)に対応しておりますが、2022年1月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。
Bluetooth Bluetooth 5.2

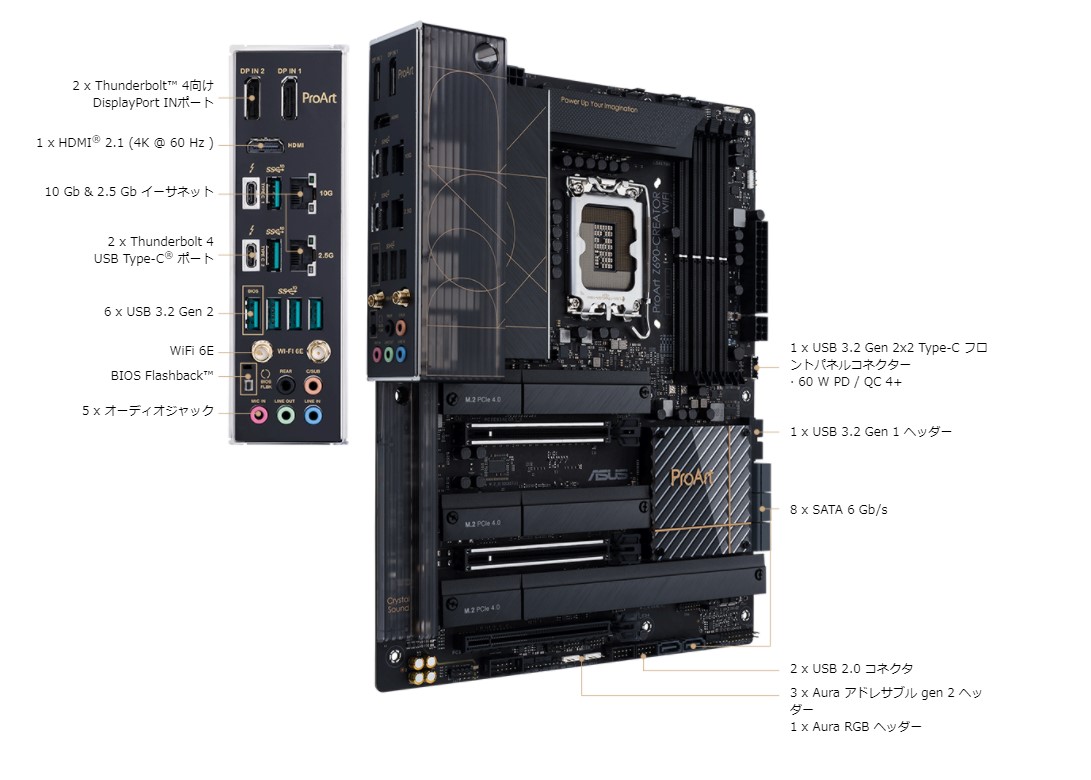

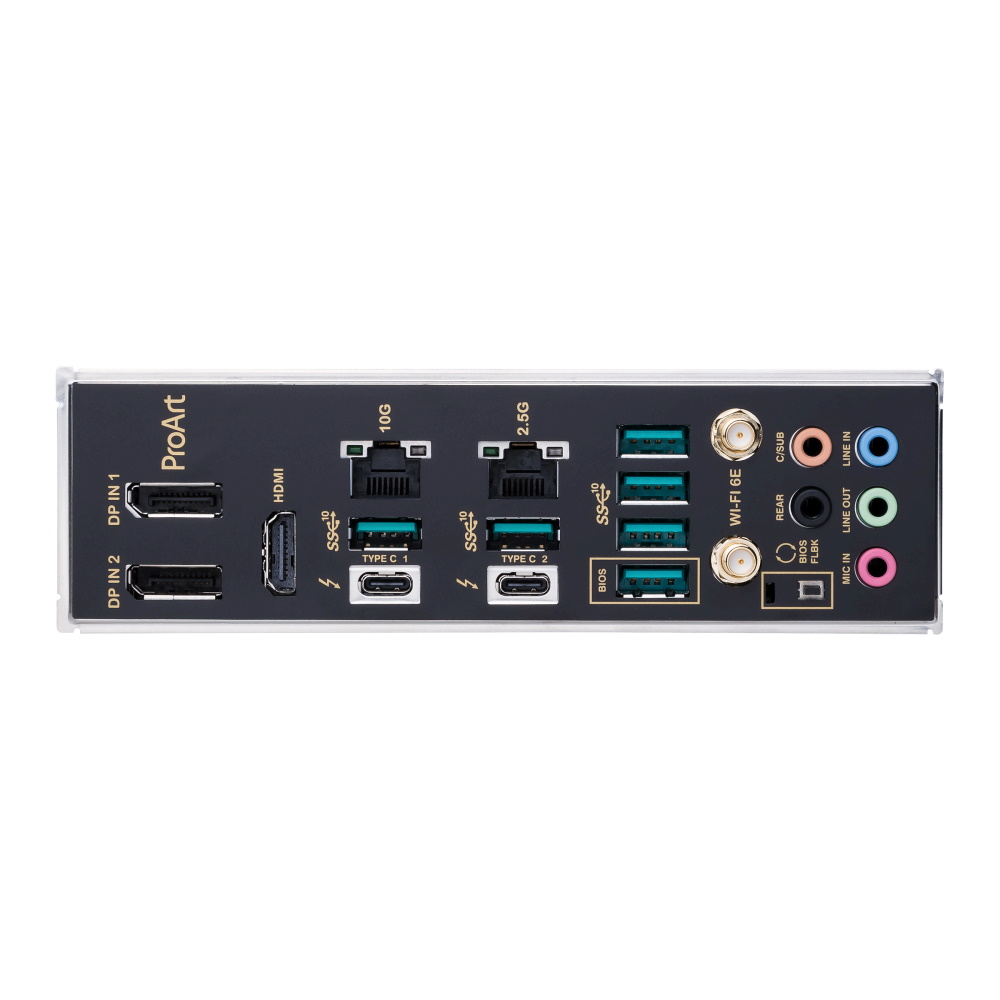

USB
リア:
Thunderbolt 4 port(s) × 2 (USB Type-C × 2) with up to 5V/3A, 15W charging support
USB 3.2 Gen 2 port(s) × 6 (Type-A × 6)

フロント:
USB 3.2 Gen 2x2 connector(s) × 1
(support(s) USB Type-C® with 60W PD/QC4+)
USB 3.2 Gen 1 header(s) × 1 support(s) additional 2 USB 3.2 Gen 1 ports
USB 2.0 header(s) × 2 support(s) additional 4 USB 2.0 ports
オーディオ Realtek S1220A 7.1 Surround Sound High Definition Audio CODEC
Q-LED (POST確認) 対応
ライティング ARGB Gen2ヘッダー × 3
RGBヘッダー × 1
ファンヘッダー CPUファンヘッダー × 1
CPUオプションファンヘッダー × 1
ケースファンヘッダー × 5
AIOポンプファンヘッダー × 1
ソフトウェア Armoury Crate:対応
AI Suite 3:対応
Fan Xpert:Fan Xpert 4
BIOS 256 Mb
管理機能 WOL by PME、PXE

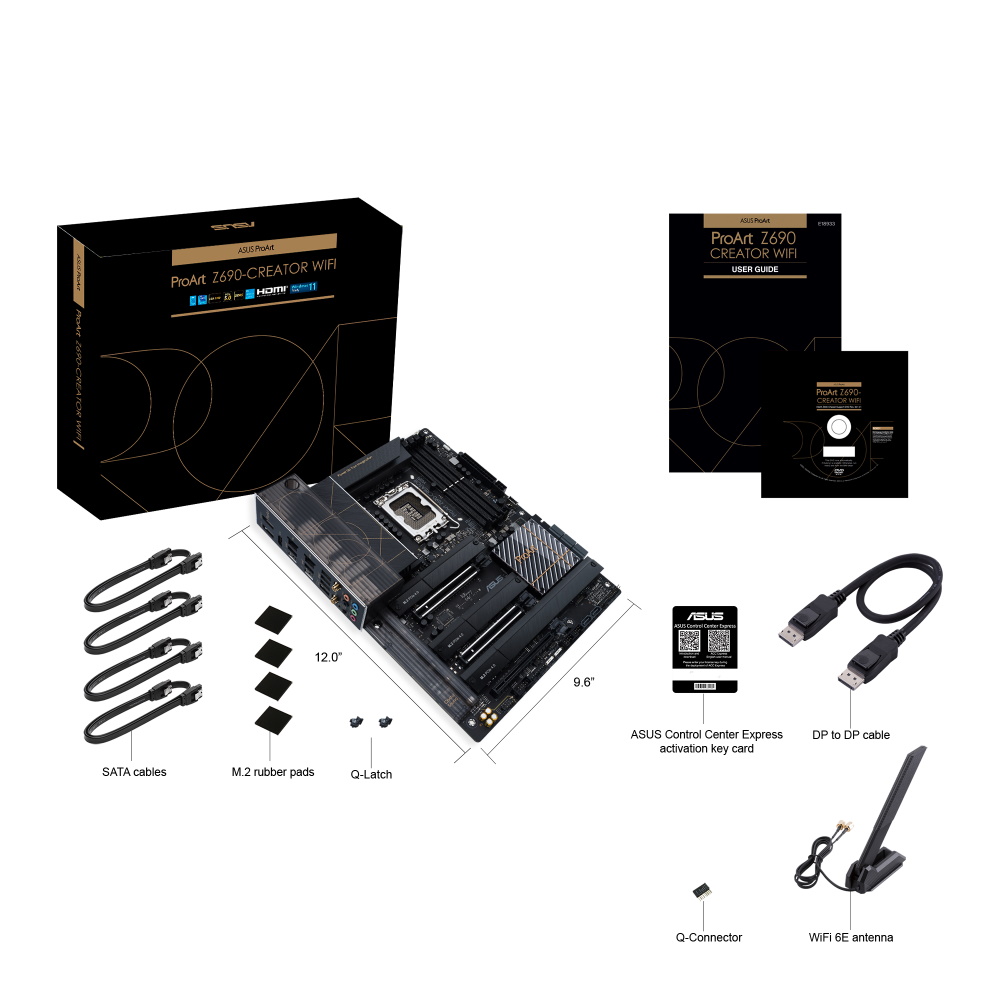

主な付属品 SATAケーブル × 4
DisplayPort cable
Wi-Fi アンテナ
サポートDVD
ACC Express Activation Key Card
ユーザーマニュアル
OS Windows® 11 64-bit
Windows® 10 64-bit
フォームファクター ATX Form Factor
305 × 244mm
寸法 331×266×76mm(パッケージ)
重量 1.543kg(本体)
2.427kg(総重量)

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
