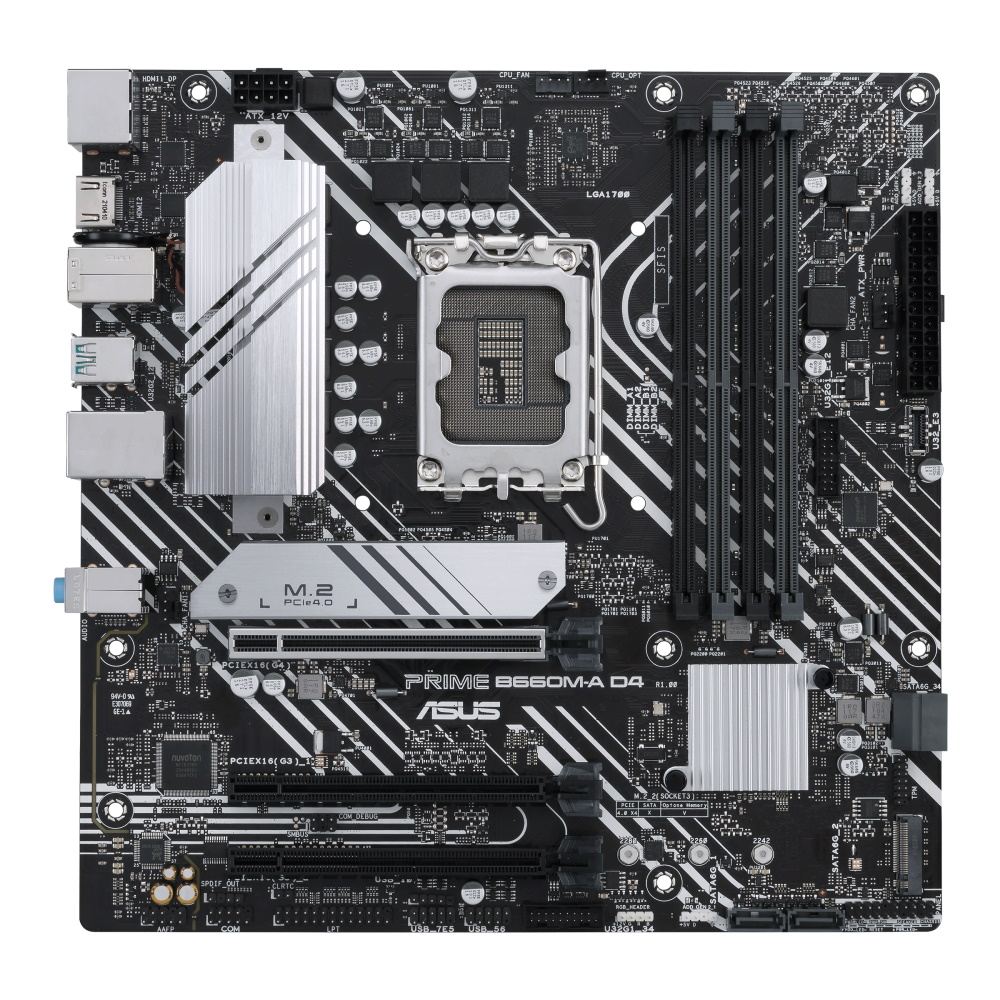

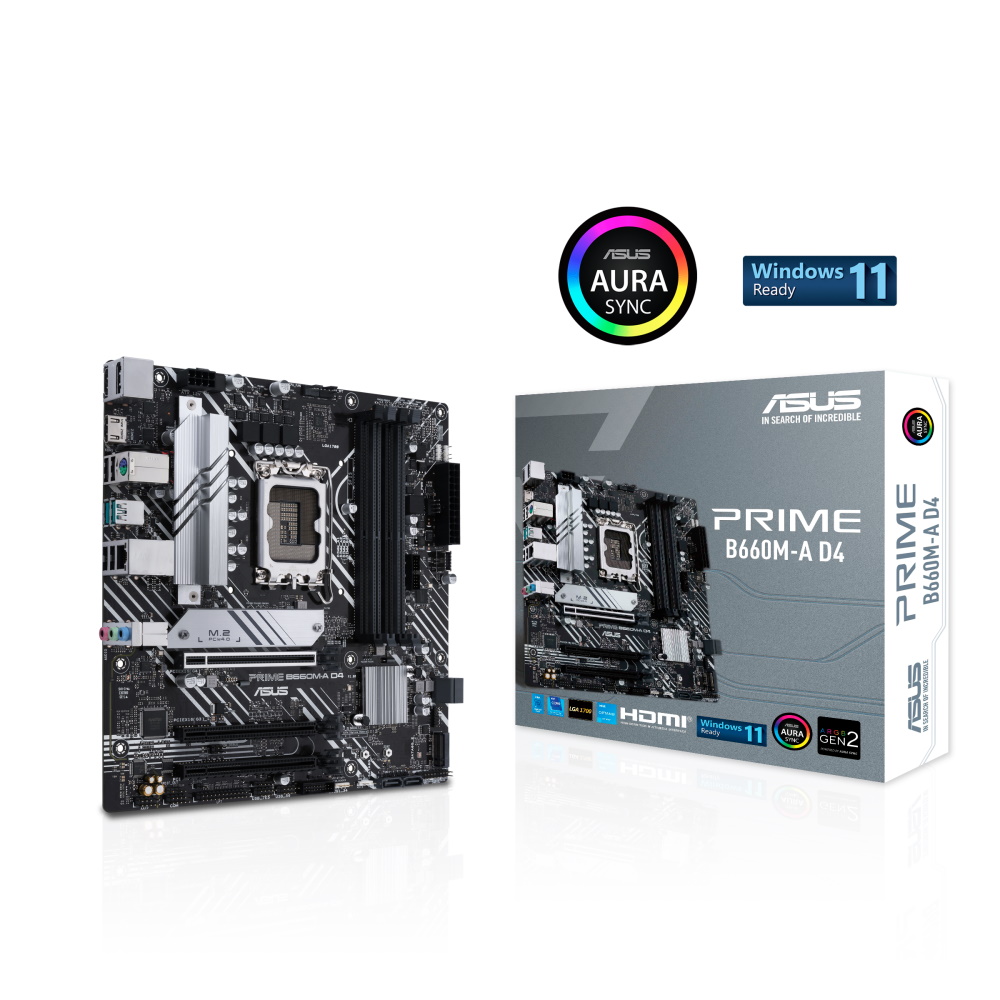

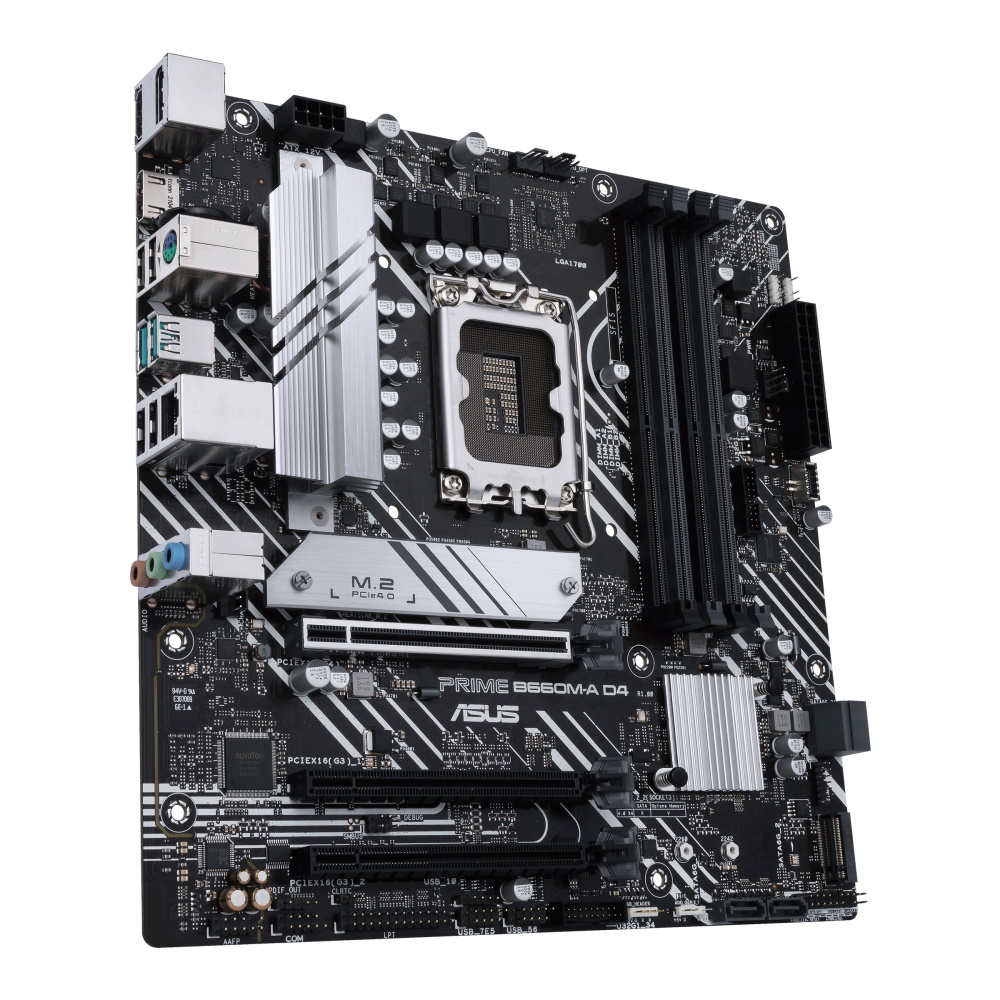

PRIME B660M-A D4

PRIME B660M-A D4

B660チップセット搭載 DDR4モデル
MicroATXマザーボード

・チップセット:Intel B660
・対応CPU:第12世代 Intel®プロセッサー
・対応ソケット:LGA1700
・対応メモリー:DDR4-5333(OC)
・拡張スロット:PCIe Gen 4 x16 × 1、PCIe Gen 3 x16(x4) × 1、PCIe Gen 3 x16(x1) × 1
・画面出力機能:DisplayPort1.4 × 1、HDMI 2.1 × 2
・フォームファクター:MicroATX
・Intel 1Gb Ethernet搭載
・最大2基のM.2搭載可能

PRIME B660M-A D4」は、Intel B660チップセットを搭載した「PRIME」MicroATXマザーボードのDDR4メモリー対応モデルです。

PCIe Gen4に対応したM.2スロットや、USB 3.2 Gen2 Type-Aポートなどさまざまな規格を搭載。さらに、
Intel 1Gb Ethernetも備えています。
専用ユーティリティ「Armoury Crate」から、さまざまなシステムの設定を行うことができます。









インテリジェントコントロール

Prime B660マザーボードには、システムのあらゆる側面を調整するための柔軟なツールが搭載されており、ユーザーの作業方法にぴったり合ったパフォーマンス調整を可能にし、生産性を最大限に高めます。

・EPU
EPU(The Energy Processing Unit)は自動的に消費電力を最適化し、Awayモードで節電効果を最大限に発揮します。

・Fan Xpert 2+
「Fan Xpert 2+」またはASUS UEFI BIOSを使って、ファン、ウォーターポンプ、オールインワン・クーラーを包括的にコントロールすることができます。
空冷でも水冷でも、ワンクリックですべてのパラメータを設定するオートチューニング・モードを備えています。
また、すべてのファンの回転数をデフォルトの最小値以下に抑える「エクストリームクワイエット」モードも搭載しています。
軽い作業をする際に、システムを静かに保つことができます。

・Digital Power Controls
Digi+電圧レギュレータモジュール(VRM)は、電圧降下、スイッチング周波数、電力効率の設定をリアルタイムに制御し、CPUの電圧レギュレーションを微調整することで、パフォーマンスの安定性を確保します。






UEFI BIOS

UEFI (BIOS)は、あなたのPCを設定・調整するために必要な機能を提供します。
分かりやすくシンプルな「EZ Mode」と、詳細な設定が可能な「Advanced Mode」の2つのモードから、
各種設定やオーバークロックなど、簡単な操作でユーザーの好みにカスタマイズできます。

・EZ Mode
システム情報やオーバークロック設定まで一つの画面で確認・設定できるモード

・Advanced Mode
各項目の詳細な設定が可能なモード






冷却

・M.2ヒートシンク
M.2ストレージで発生する持続的な転送時のスロットリングを抑制します。
ヒートシンクには取り外し可能な非脱落型ネジが装着されており、ヒートシンクを取り外す際の落下や損失のリスクを低減します。

・VRMヒートシンクとサーマルパッド
2つの大型VRMヒートシンクと高品質のサーマルパッドにより、MOSFETやチョークからの熱伝達を改善し、冷却性能を向上させています。


・冷却制御機能
各ヘッダーは、3つの温度センサーを動的に参照できます。Fan Xpert 2+では、対応するASUS製グラフィックカードの温度をマッピングして、GPUとCPUを多用するタスクの冷却を最適化することができます。





最適なパワーソリューション

独自開発のProCoolコネクターは、マザーボードから電源へのリンクを8ピンコネクターで強化し、12ボルトの電力を直接プロセッサーに供給します。
それぞれのジャックは、中空ピンコネクターよりも大きな電流に対応できるソリッドピンを採用しています。





ASUS OptiMem II

トレースルーティングの設計を改善することで、最新のIntelプロセッサーのメモリー帯域幅へのアクセスを強化しました。
また、ASUS OptiMem IIテクノロジーが、異なるPCBレイヤー間のメモリー信号経路を慎重にマッピングしてパス距離を短縮し、
クロストークを大幅に削減することで、最高5333(OC)MHzの高クロックDDR4メモリーをサポートします。

ASUS OptiMem IIの利点:
・メモリーの安定性と互換性の改善
・同等の電圧でより低いメモリーレイテンシーを可能にする
・メモリー周波数のマージンを改善






ストレージ

「PRIME B660M-A D4」は、合計2つのM.2スロットを搭載しています。
PCIe 4.0による最大64Gbpsのデータ転送速度に対応しており、OSやアプリケーションのドライブによる起動やアプリのロード時間を短縮することができます。

* 実際の転送速度は、理論上の最大速度よりも低くなります。






コネクティビティ

・PCIe Gen4
Prime B660マザーボードは、第12世代インテル® Core™ CPU向けに特別に設計されており、最新のGPU向けにPCIe Gen4接続を提供します。
広い帯域幅と超高速の転送速度により、高負荷を難なく処理できる機能豊富なシステムを実現できます。

・USB 3.2 Gen1 Type-C
USB 3.2 Gen1 Type-C®ポート(最大5Gbps)を搭載するほか、多数のUSBポートを備えています。






ライティング

・AURA Sync
ASUSの独自ユーティリティ「Aura Sync」によってライティング制御が行えます。
互換性のあるグラフィックカード、モニター、マウス、キーボードを簡単に同期できるプリセットの照明効果を備えており、
PCデザインに統一感を持たせることができます。「Armoury Crate」からアクセスできます。


・アドレサブルGen 2 RGBヘッダー
アドレサブルなGen 2 RGBヘッダーは、「Aura Sync」で制御することができます。
第2世代のアドレサブルRGBデバイスのLEDの数を検出でき、特定のデバイスに合わせてライティングエフェクトを調整できるようになりました。
この新しいヘッダーは、既存のAura RGBコンポーネントとの下位互換性も備えています。






Armoury Crate

Armoury Crateは、対応製品を集中的にコントロールするために設計された新しいソフトウェアユーティリティです。
直感的なインターフェイスにより、Armoury Crateは、対応するすべてのデバイスのRGB照明とエフェクトを簡単にカスタマイズすることができます。
また、キーボードやマウスの設定など、増え続けるASUS製品の設定をコントロールすることもできます。
さらにArmoury Crateでは、製品登録やアカウント情報の修正が可能。また、ニュースページから最新情報や最新ドライバーを入手できます。






組み立てやすい

・Q-LED Core
Q-LED Coreディスプレイは、電源投入時自己診断テスト(POST)中に電源LEDによる光のパターンを生成し、ユーザーが潜在的な問題を解決するのに役立ちます。
VGAやDRAM、ブートデバイスが検出されないときなどに、点滅してユーザーに知らせます。

・​SafeSlot Core+
SafeSlot Core +は、ASUS専用のPCIeスロットです。破損を防ぐためにスロットを保護するステンレス製の一体型ブレースで強化されています。
金属カバーはフックでスロットにしっかりと固定されており、アセンブリ全体が強化されたはんだでPCBにしっかりと固定され、重量のあるグラフィックカードの安全な基盤を提供します。

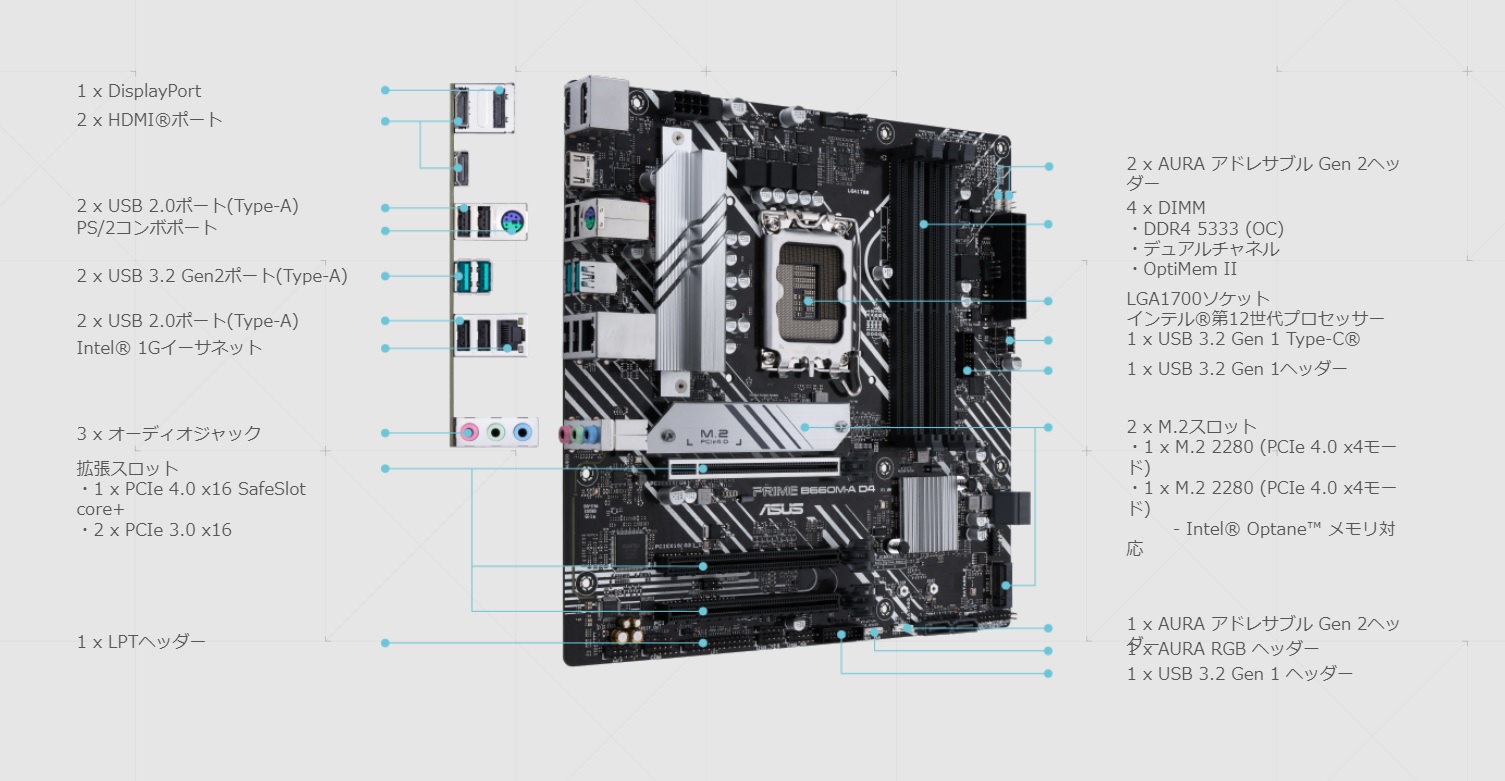

対応CPU 第12世代 Intel®プロセッサー
対応ソケット LGA1700
チップセット Intel® B660 Chipset
メモリー
DDR4-5333(OC)
メモリースロット 4 (最大128GB)
電源コネクター 24-pin Main Power connector × 1
8-pin +12V Power connector × 1
拡張スロット CPU:
PCIe Gen4/3 x16 × 1

B660:
PCIe Gen3 x16(x4) × 1
PCIe Gen3 x16(x1) × 1
画面出力機能 DisplayPort1.4 × 1
HDMI 2.1 × 2
ストレージ機能 CPU:
M.2_1 2242-2280 × 1
Intel® 12th Gen processors support PCIe 4.0 x4 mode.

B660:
M.2_2 2242-2280(PCIe4 x4) × 1

SATA 6Gbps × 4*
*RAID 0,1,5,10
有線LAN機能 Intel® 1Gb Ethernet × 1

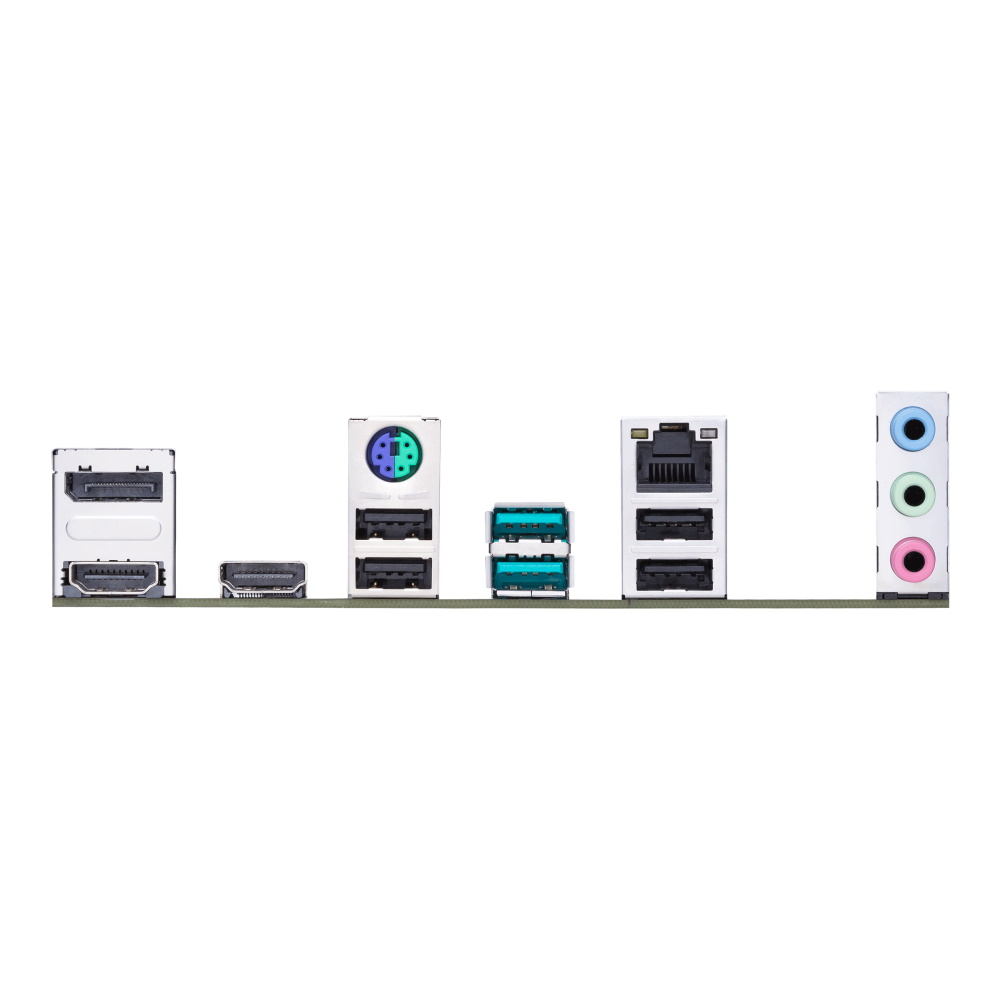

USB
I/Oパネル:
USB 3.2 Gen2 Type-A × 2
USB 2.0 × 4

基盤(内部ポート):
USB 3.2 Gen 1 headers × 2 support additional 4 USB 3.2 Gen 1 ports
USB 3.2 Gen 1 connector × 1 (supports USB Type-C®)
USB 2.0 headers × 2 support additional 4 USB 2.0 ports
USB 2.0 header × 1 supports 1 USB 2.0 port
オーディオ Realtek 7.1 Surround Sound High Definition Audio CODEC
ライティング ARGB Gen2ヘッダー × 3
RGBヘッダー × 1
ファンヘッダー CPUファンヘッダー × 1
CPUオプションファンヘッダー × 1
ケースファンヘッダー × 2
ソフトウェア Armoury Crate:対応
AI Suite 3:対応
Fan Xpert:Fan Xpert 2+
BIOS 128 Mb Flash ROM, UEFI AMI BIOS
管理機能 WOL by PME、PXE
主な付属品 SATAケーブル × 2
サポートDVD
ユーザーマニュアル
OS Windows® 11 64-bit
Windows® 10 64-bit
フォームファクター MicroATX Form Factor
244×244mm

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
