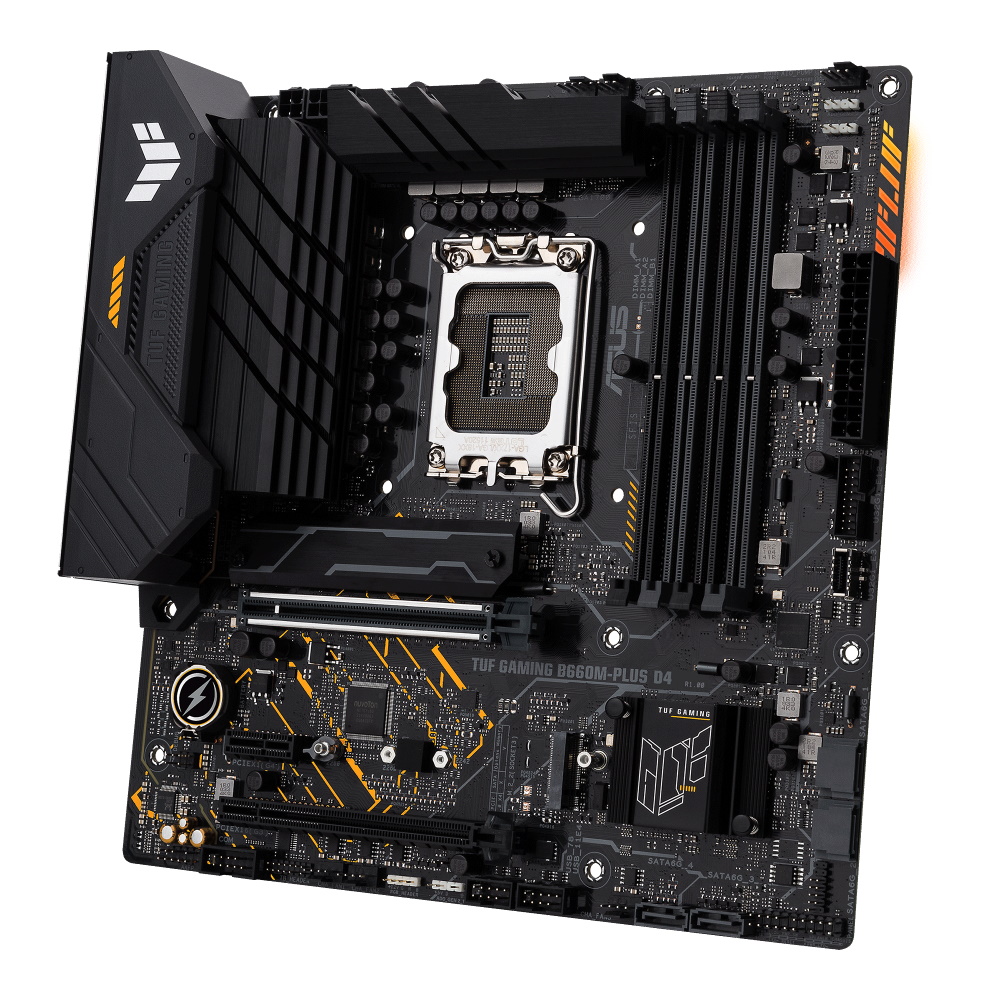

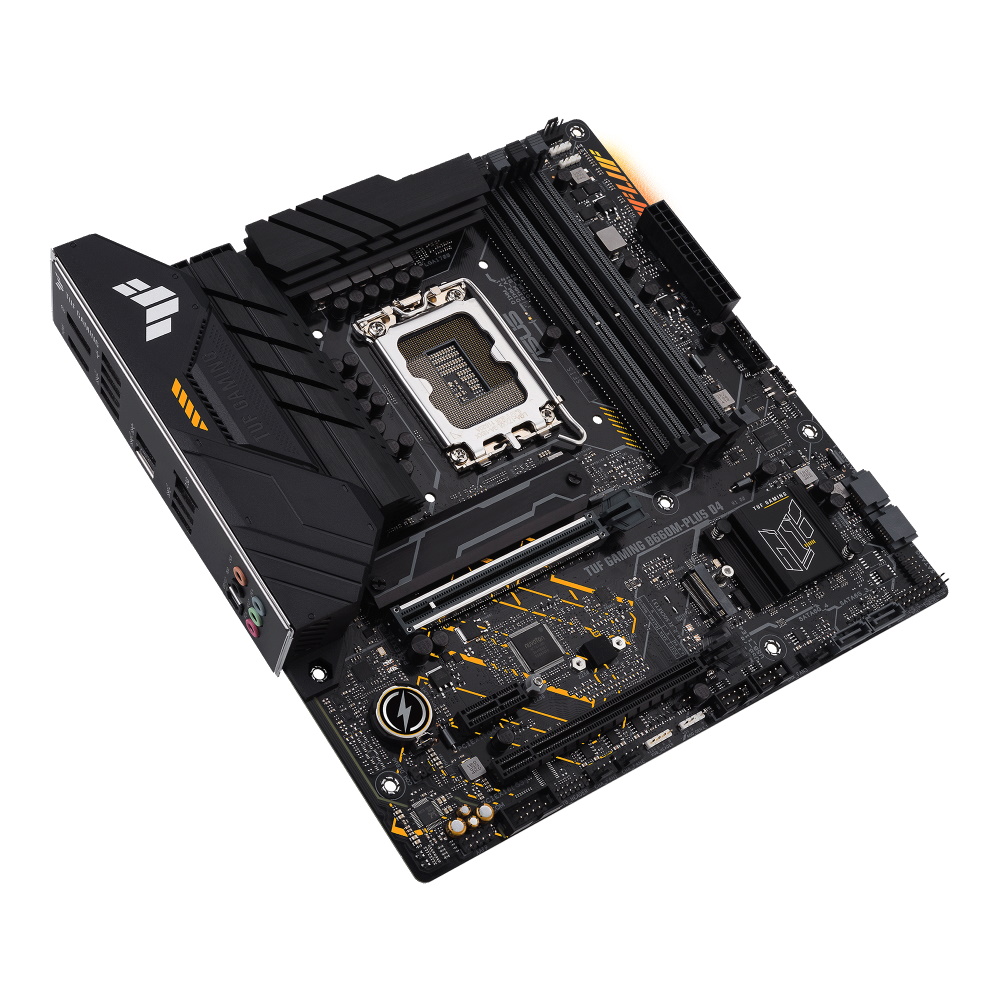

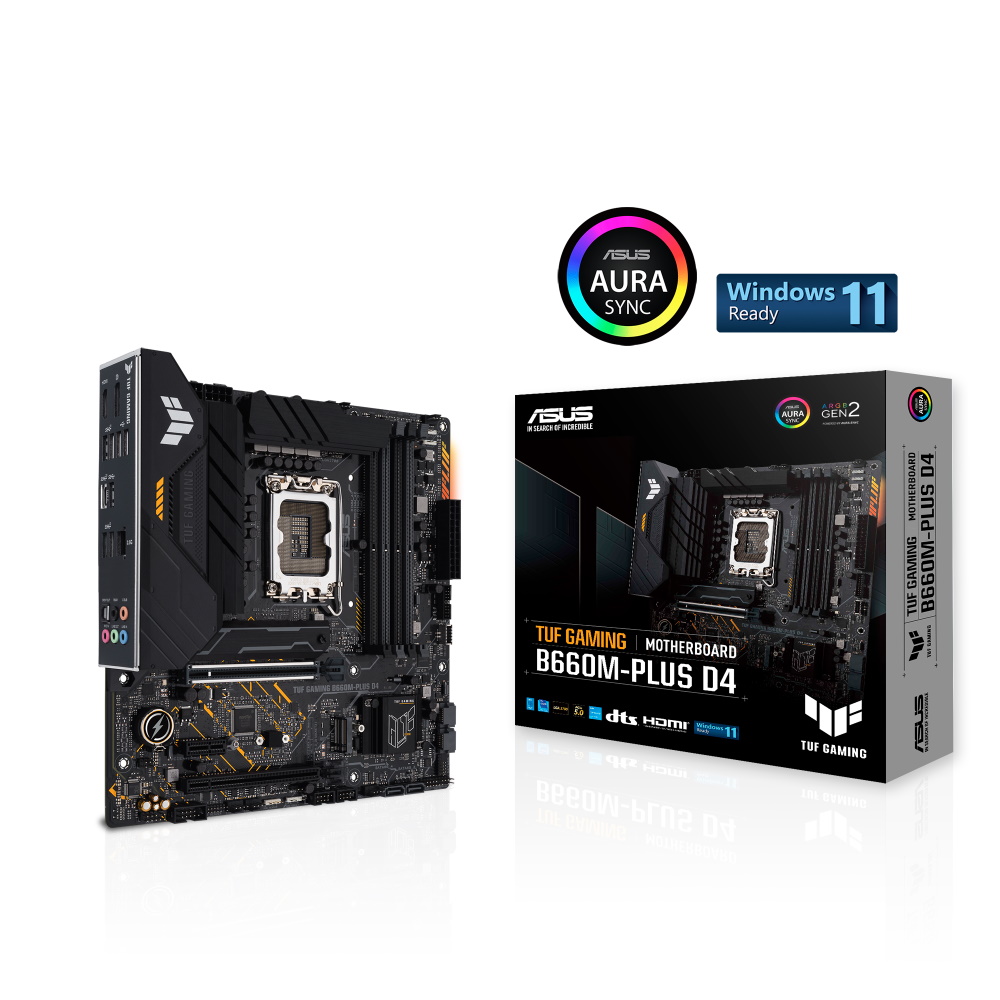

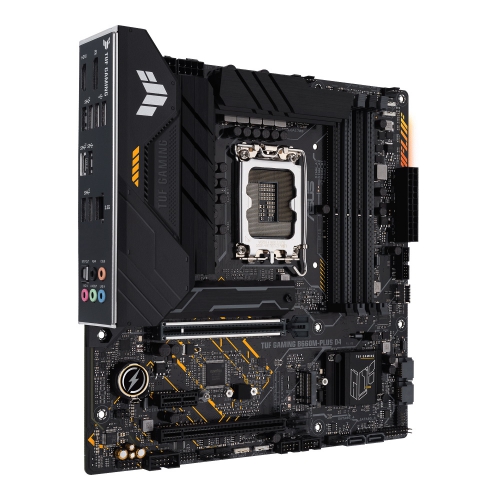

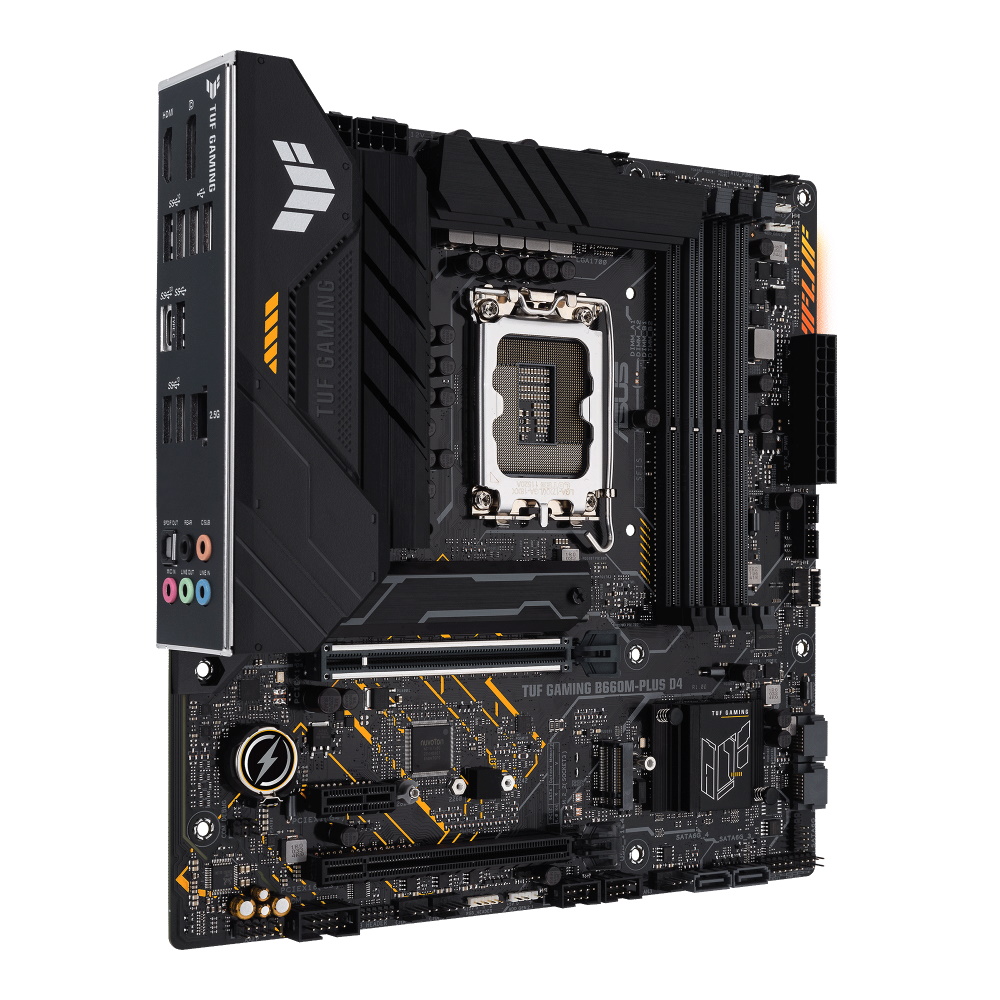

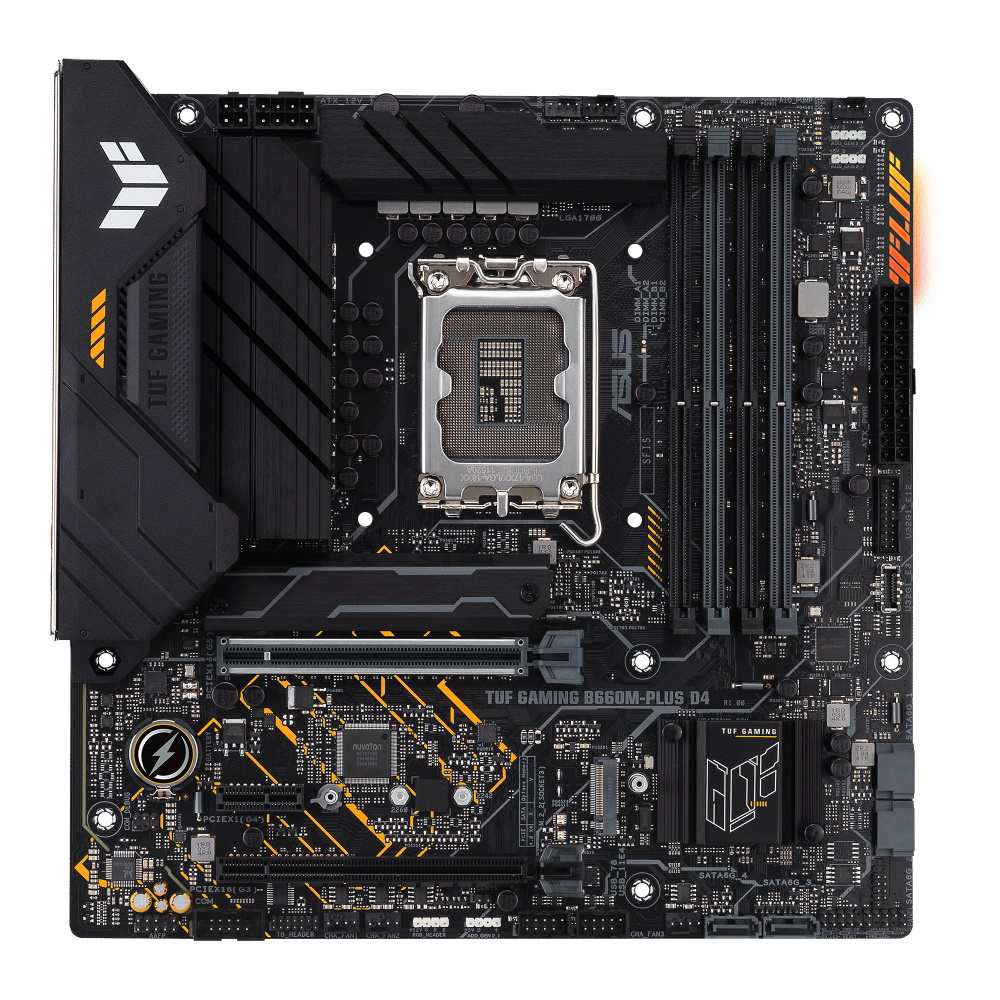

TUF GAMING B660M-PLUS D4

TUF GAMING B660M-PLUS D4

B660チップセット搭載 DDR4モデル
PCIe Gen5対応 「TUF GAMING」MicroATXマザーボード

・チップセット:Intel B660
・対応CPU:第12世代 Intel®プロセッサー
・対応ソケット:LGA1700
・拡張スロット:PCIe Gen5 x16 × 1、PCIe Gen3 x16(x4) × 1、PCIe Gen4 x1 × 1
・対応メモリー:DDR4-5333(OC)
・フォームファクター:MicroATX
・10+1 DrMOSパワーステージ
・Realtek 2.5Gb Ethernet搭載
・最大2基のM.2搭載可能
・USB 3.2 Gen2x2 Type-Cポート搭載


「TUF GAMING B660M-PLUS D4」は、Intel B660チップセットを搭載した、高い耐久性が特徴の「TUF GAMING」シリーズMicroATXマザーボードのDDR4メモリー対応モデルです。
10+1 DrMOSパワーステージの電源回路を搭載し、最新のIntel Coreプロセッサーの性能を引き出します。

PCIe Gen5やUSB 3.2 Gen2x2 Type-Cなどの最新規格を搭載。さらにRealtek 2.5Gb LANを搭載し、高速なインターネット環境を構築できます。
耐久性の高い部品や、さまざまな保護機能によって、過酷な使用環境にも耐えられるように設計されています。










最適なパワーソリューション

10+1 DrMOSパワーステージの強力な電源回路を搭載し、第12世代Intel Coreプロセッサーが求めるパワーと効率を実現します。

PCB基板は6層構造となっており、VRM周辺の熱を素早く放熱し、全体的なシステムの安定性を向上させます。

また、ProCool電源コネクターは、PSUの電源ラインとの接触を確実にするために、厳しい仕様に基づいて構築され、
低インピーダンスによりホットスポットやコネクターの故障を防ぎます。

さらに、軍用グレードのTUFチョーク、温度耐性を高め長寿命化したTUFコンデンサー、
CPUへのスムーズでクリーンな電力供給を可能にする統合されたDigi+ VRM電圧レギュレーターモジュール(VRM)などが、
システムの安定性と耐久性を高めています。






冷却性能

さまざまな冷却システムが備えられ、ボード上のコンポーネントや高性能M.2ドライブを冷却し、ファンレス設計でも強力な冷却性能を発揮します。

・拡大されたVRMヒートシンク
大型ヒートシンクの広い表面積がVRMやチョークを覆い、放熱効果を高めます。

・M.2 ヒートシンク
TUF GAMING B660Mシリーズは、より多くのM.2スロットで使用できる柔軟なM.2ヒートシンクを備えており、
M.2 SSDを最適な動作温度に保つことで、安定した動作を実現します。

また、冷却ファンの動作をArmoury CrateのFan Xpert 4ツールまたはUEFI BIOSで設定可能です。






ネットワーク

・Realtek 2.5Gb Ethernet
オンボードの2.5Gbイーサネットは、標準的なイーサネット接続よりも最大2.5倍高速なファイル転送、
スムーズでラグのないゲーム、高解像度のビデオストリーミングを実現し、有線接続を強化します。






メモリー

トレースルーティングの設計を改善することで、最新のIntelプロセッサーのメモリー帯域幅へのアクセスを強化しました。
また、ASUS OptiMem IIテクノロジーが、異なるPCBレイヤー間のメモリー信号経路を慎重にマッピングしてパス距離を短縮し、
クロストークを大幅に削減することで、最高5333(OC)MHzの高クロックDDR4メモリーをサポートします。






ストレージ

2つのPCIe 4.0 M.2スロットは、最大2台の2280デバイス、NVMe SSD RAIDに対応しています。
最大2台のPCIe 4.0ストレージデバイスでRAID構成を構築し、高速なデータ転送速度を実現することができます。






高い耐久性

・TUF GAMING Alliance
「TUF GAMING Alliance」認定パーツを使用することで、統一されたデザインのPCを組み立てることができます。

詳細はこちら>


・​SafeSlot & SafeDIMM
PCIe 4.0に比べて2倍の速度を実現するPCIe 5.0で最高のデータ転送速度を確保するために、より高速なSafeSlotに対応するSMT製造プロセスを導入しました。
SafeSlotとは、PCIeスロットに追加された強化金属製のシースで、グラフィックカードをしっかりと固定するためのものです。
耐久性の高いASUS SafeDIMMシースが、選び抜かれたASUS製マザーボードのメモリーモジュールをサポートし、保護することで、モジュールを正確に、安心して挿入できます。

・ESDガード
ESDガードは、静電気放電による損傷を防止しながら部品の寿命を延ばし、最大+/-10 kVの空気放電と+/-6 kVの接触放電に対して保護を提供します。
これは、それぞれの業界基準である+/-6 kVと+/-4 kVを大幅に上回っています。
デュアルインラインパッケージのTVSダイオードは、電圧スパイクからPCを保護します

・TUF LANGuard

TUF LANGuardは、高度な信号結合技術と高性能な表面実装型コンデンサーの統合により、スループットを向上し、
雷や静電気からマザーボードを保護します。

・DRAM過電圧保護
何度でも使えるメモリー用のヒューズを搭載しており、メモリー挿し込み時の接触不良や静電気をはじめ、
その他の予期せぬ事象によってメモリーに過電流が流れた場合に、メモリーを故障から守ることができます。

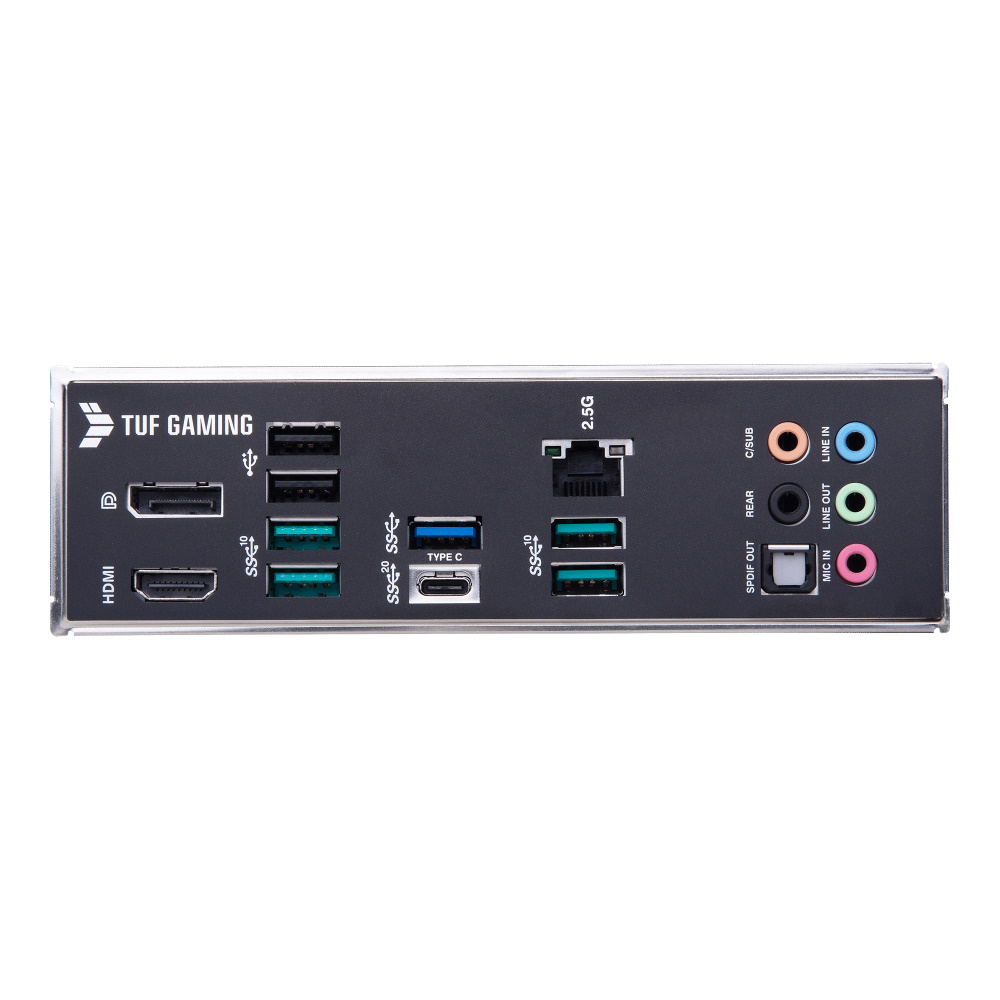

・ステンレス製バックI/Oパネル
TUF GAMINGマザーボードには、耐腐食性のあるステンレススチール製の背面I/Oパネルが酸化クロムで接合されており、従来のパネルに比べて3倍の寿命を実現しています。
この保護機能により、TUF GAMINGマザーボードは、他のブランドが24時間のテストにしか合格しなかったのに対し、72時間の塩霧テストに合格しました。






接続性

・PCIe 5.0
第12世代Intelプロセッサーは、PCIe 5.0に対応しています。
PCIe 5.0は、PCIe 4.0の2倍のデータ転送速度を提供します。
また、シグナルインテグリティを向上させるための電位変化、アドインカード用CEMコネクタやPCIExpressの旧バージョンとの下位互換性も備えています。

・USB 3.2 Gen 2x2 Type-C
背面のI/Oパネルに最大20Gbpsの転送速度を実現するUSB 3.2 Gen 2x2 Type-C®ポートを搭載。

・フロントUSBポート
フロントパネルにUSB 3.2 Gen1 Type-Cコネクターを備えています。

・Thunderbolt 4 対応
オンボードヘッダーによるThunderbolt 4対応を特徴としています。
最新のIntel認定ASUS ThunderboltEX 4アドオンカード*を使用することで、1本のケーブルで最大40Gbpsの双方向通信を可能にします。
さらに、このカードはマルチスクリーン接続のためのデイジーチェーン機能を搭載しており、最大8K解像度のディスプレイに対応。
また、デバイスを急速充電するために最大100ワットの電力を供給することができます。

* ASUS ThunderboltEX 4アドオンカードは別売りです。






双方向AIノイズキャンセリング

ASUSが独自に開発したこのユーティリティは、大規模なディープラーニングデータベースを活用して、
マイクや着信音声からのバックグラウンドノイズを低減し、音声を保護しながら、音声を聞き取ることができるようにします。
キーボードの音やマウスのクリック音などの周囲の雑音を除去し、ゲーム中や通話中にもクリアに聞こえるようにします。






ゲーミングオーディオ

・TUFゲーミング オーディオチップ プロテクション
改良された電磁波シールドにより、オーディオ信号の整合性を保ち、最高の品質を実現します。

・HDオーディオ
最高品質のオーディオ・コンデンサーは、温かみがあり自然で没入感あふれるサウンドを再現します。

・デジタルノイズの影響を最低限に抑制
アナログ/デジタル信号を分離し、左右のチャンネル間で発生する信号の干渉を著しく削減します。

・DTS Audio Processing
DTS Audio Processingは、ゲーミングヘッドセットやスピーカーのオーディオ体験を向上させます。
歪みを低減し、より深い低音を提供することで、ゲームや映画、音楽のサウンドを向上させます。また、オーディオ設定のカスタマイズも可能です。






ライティング

AURA Syncにより、対応する機器と一括してラィティングをコントロールすることができます。
TUF Gaming B660シリーズでは、堅牢なデザインをより引き立てるEdge lightingを採用しています。
さらにPCHヒートシンクにRGBライティングを搭載することで、スタイリッシュに仕上がっています。
AURA Syncでは、内蔵LEDだけでなく、オンボードのRGBヘッダーに接続できるサードパーティ製のストリップにも、
さまざまな機能をプリセットしてRGBを自由にカスタマイズできます。
また、今後さらに充実するAura対応のハードウェアとの同期も可能です。






DIYフレンドリー

組み立てやシステムの構築が容易になる機能や付属品が備えられています。

・M.2 Q-Latch
特定のツールを必要とせずにM.2 SSDの取り付けや取り外しを容易にするM.2 Q-Latchが取り付けられています。
ドライブを固定するためのシンプルなロック機構を採用しており、ネジを必要としません。

取り外し可能なキャプティブスクリュー
M.2スロット専用のネジは、M.2ヒートシンクを取り外す際に、ケース内のどこかでネジを落としたり紛失したりするリスクを軽減します。

・Q-LED
Q-LEDトラブルシューティングライトにより、ユーザーは、CPU、RAM、グラフィックカード、ストレージデバイスなどの主要コンポーネントが、
起動時に正常に機能しているかどうかをすばやく確認できます。






Armoury Crate

Armoury Crateは、対応製品を集中的にコントロールするために設計された新しいソフトウェアユーティリティです。
直感的なインターフェイスにより、Armoury Crateは、対応するすべてのデバイスのRGB照明とエフェクトを簡単にカスタマイズすることができます。
また、キーボードやマウスの設定など、増え続けるASUS製品の設定をコントロールすることもできます。
さらにArmoury Crateでは、製品登録やアカウント情報の修正が可能。また、ニュースページから最新情報や最新ドライバーを入手できます。

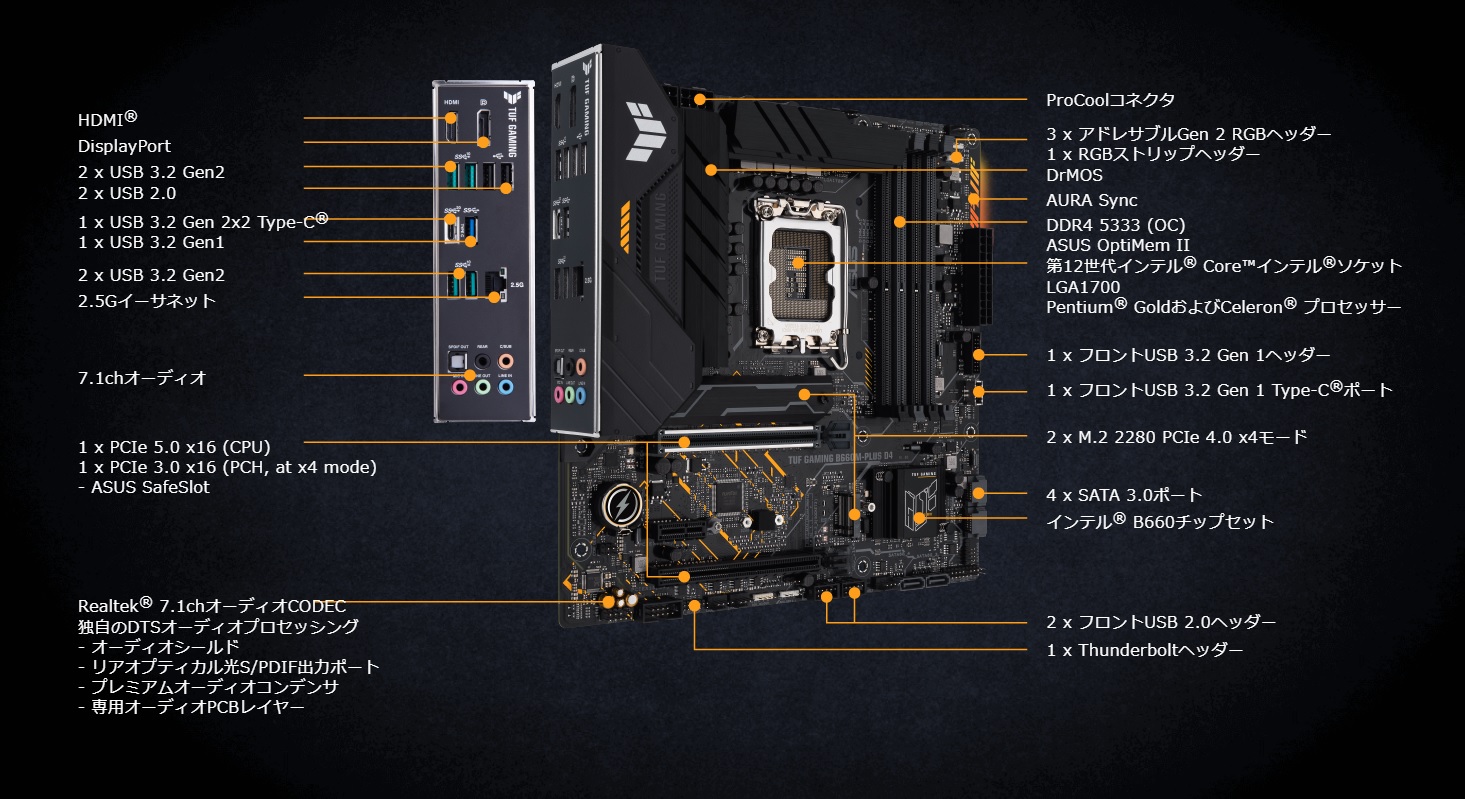

対応CPU 第12世代 Intel®プロセッサー
対応ソケット LGA1700
チップセット Intel® B660 Chipset
メモリー
DDR4-5333(OC)
メモリースロット 4 (最大128GB)
電源コネクター 24-pin Main Power connector × 1
8-pin +12V Power connector × 1
4-pin +12V Power connector × 1
拡張スロット CPU:
PCIe Gen5 x16 × 1

B660:
PCIe Gen3 x16(x4) × 1
PCIe Gen4 x1 × 1
画面出力機能 DisplayPort1.4 × 1
HDMI 2.1 × 1
ストレージ機能 CPU:
M.2_1 2242-2280 × 1
Intel® 12th Gen processors support PCIe 4.0 x4 mode.

B660:
M.2_2 2242-2280(PCIe4 x4) × 1

SATA 6Gbps × 4*
*RAID 0,1,5,10
有線LAN機能 Realtek 2.5Gb Ethernet × 1
TUF LANGuard
USB
I/Oパネル:
USB 3.2 Gen2x2 Type-C × 1
USB 3.2 Gen2 Type-A × 4
USB 3.2 Gen1 Type-A × 1
USB 2.0 × 2

基盤(内部ポート):
USB 3.2 Gen 1 connector (supports USB Type-C®)  × 1
USB 3.2 Gen 1 header × 1 supports additional 2 USB 3.2 Gen 1 ports
USB 2.0 headers × 2 support additional 4 USB 2.0 ports
Thunderbolt Thunderboltヘッダー × 1
オーディオ Realtek 7.1 Surround Sound High Definition Audio CODEC
Q-LED (POST確認) 対応
ライティング ARGB Gen2ヘッダー × 3
RGBヘッダー × 1
ファンヘッダー CPUファンヘッダー × 1
CPUオプションファンヘッダー × 1
ケースファンヘッダー × 3
AIOポンプファンヘッダー × 1
ソフトウェア Armoury Crate:対応
AI Suite 3:対応
Fan Xpert:Fan Xpert 2+
BIOS 128 Mb Flash ROM, UEFI AMI BIOS
管理機能 WOL by PME、PXE
主な付属品 SATAケーブル × 2
サポートDVD
ユーザーマニュアル
OS Windows® 11 64-bit
Windows® 10 64-bit
フォームファクター MicroATX Form Factor
244×244mm
寸法 244×244×50mm(本体)
277×277×69mm(パッケージ)
重量 0.991kg(本体)
1.6072Kg(総重量)



※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
