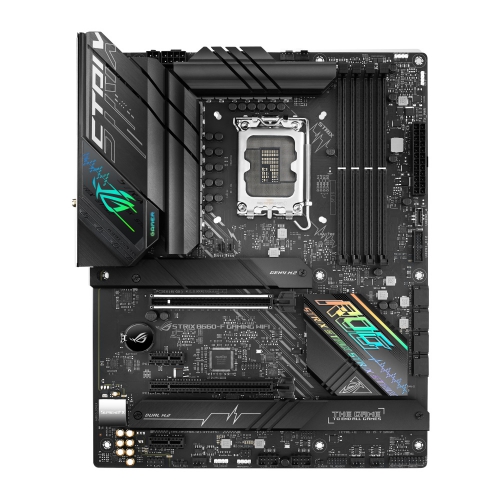

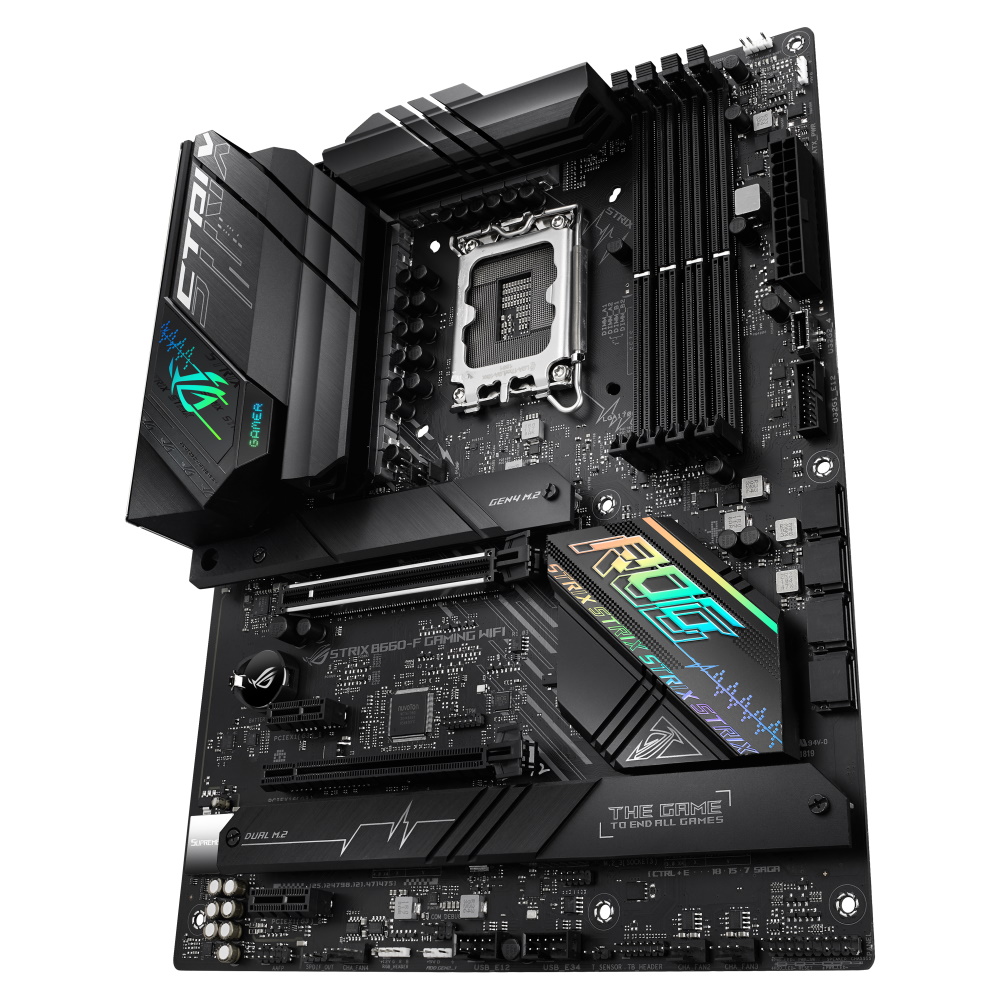

ROG STRIX B660-F GAMING WIFI

ROG STRIX B660-F GAMING WIFI

B660チップセット搭載 DDR5モデル
PCIe Gen5対応・Wi-Fi 6搭載
「ROG STRIX」ゲーミングマザーボード

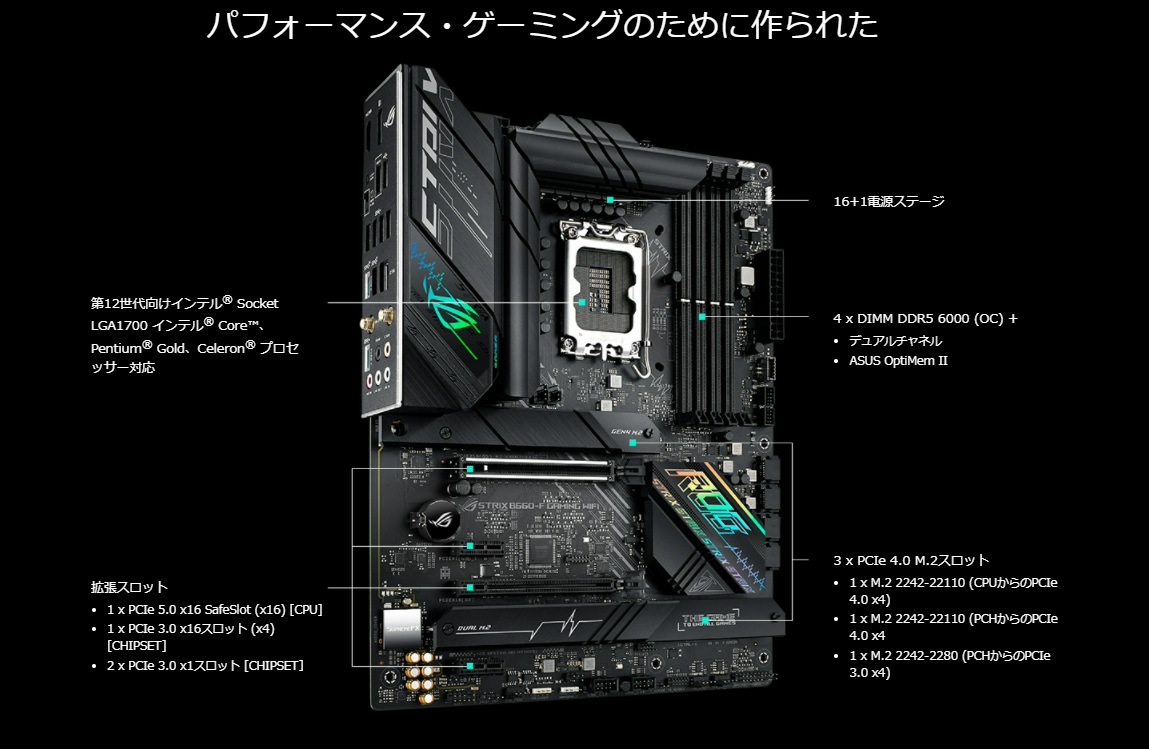

・チップセット:Intel B660
・対応CPU:第12世代 Intel®プロセッサー
・対応ソケット:LGA1700
・拡張スロット:PCIe Gen5 x16 × 1、PCIe Gen3 x16(x4) × 1、PCIe Gen3 x1 × 2
・対応メモリー:DDR5-6000(OC)
・フォームファクター:ATX
・16+1パワーステージ
・Intel 2.5Gb LAN + Wi-Fi 6搭載
・最大3基のM.2搭載可能
・USB 3.2 Gen2x2 Type-C搭載
・Aura Sync RGB対応

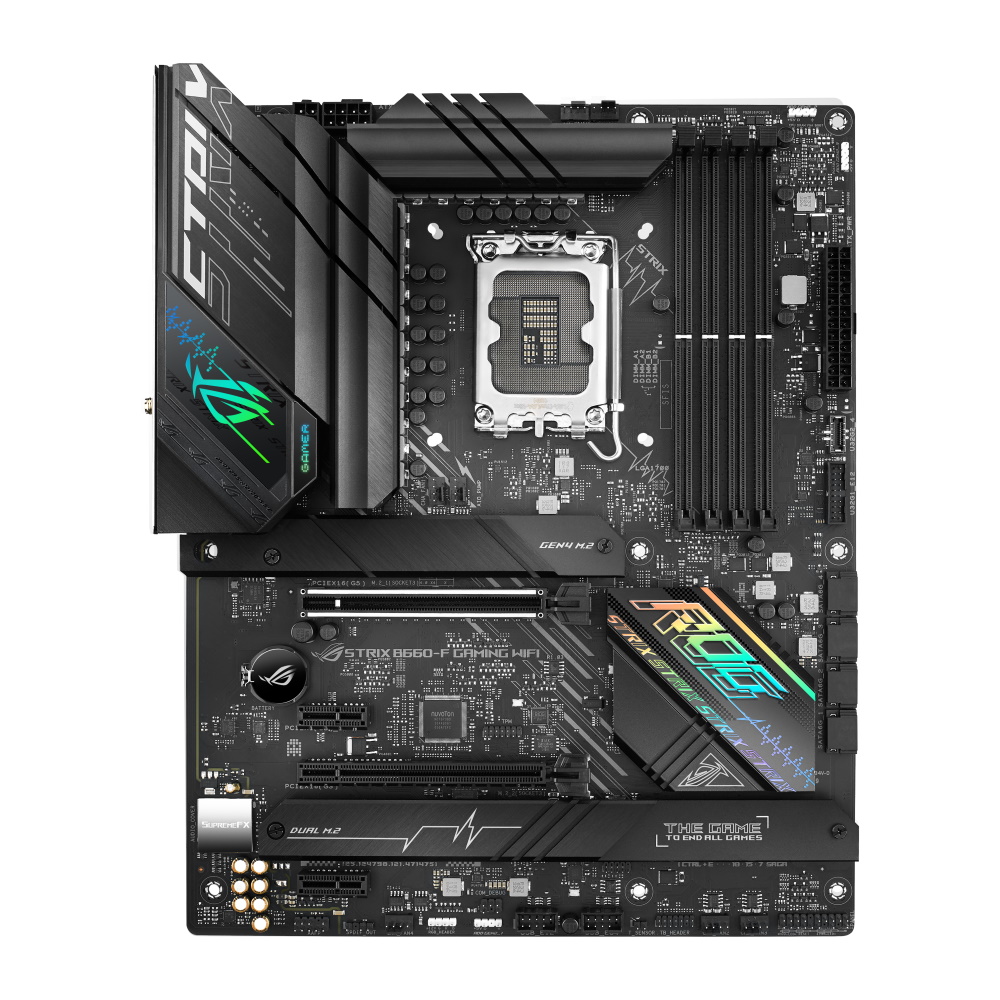

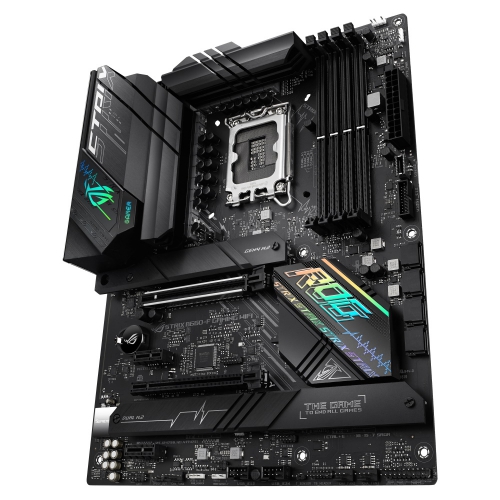

「ROG STRIX B660-F GAMING WIFI」は、Intel B660チップセットを搭載したROG STRIXシリーズのゲーミングマザーボードです。
16+1パワーステージの強力な電源回路が、最新の第12世代Intel® Core™ プロセッサーの性能を引き出します。

DDR5メモリーやPCIe Gen5に対応し、フレームレートやロードタイムをさらに向上させます。USB 3.2 Gen2x2 Type-Cなどの最新規格も搭載しています。
Intel 2.5Gb LAN + Wi-Fi 6をサポートし、高速なネットワーク環境を構築することができます。















最適なパワーソリューション

ProCool 電源コネクター、高品質な合金チョークと耐久性のあるコンデンサーを使用した16+1パワーステージにより、
最新の第12世代Intel® Core™ プロセッサーの性能を発揮します。
プリント基板は6層構造となっており、VRM周辺の熱を素早く放熱し、全体的なシステムの安定性を向上させます。

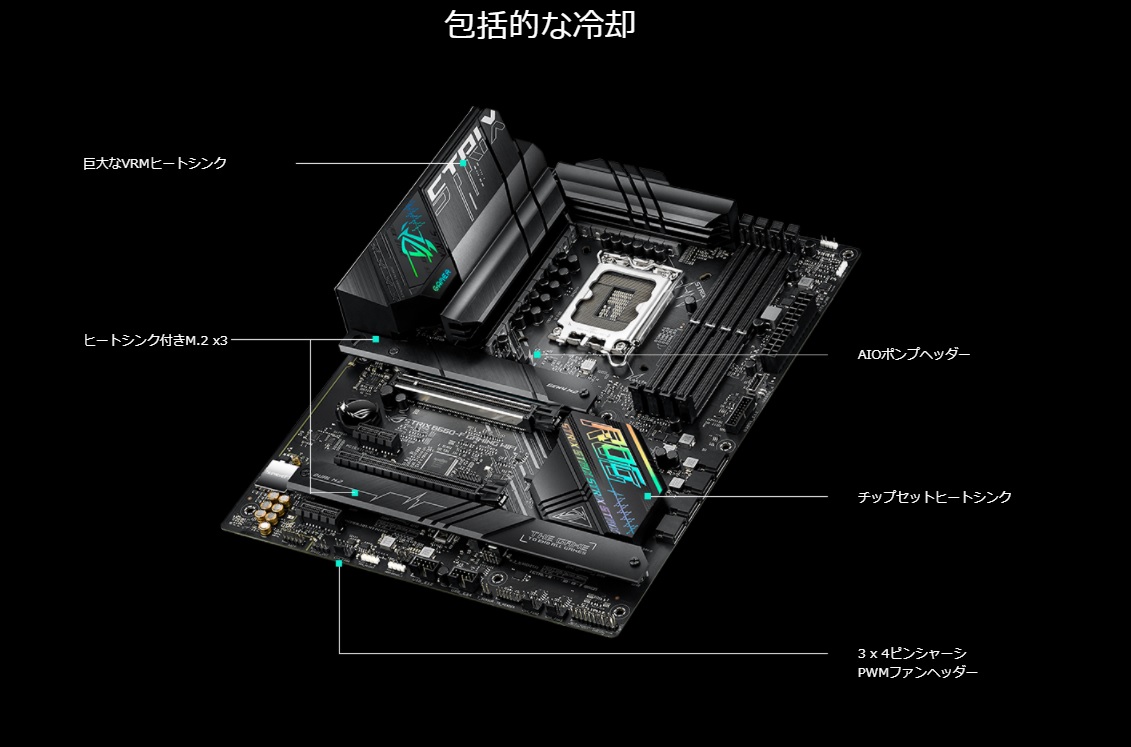

冷却性能

さまざまな冷却システムが備えられ、ボード上のコンポーネントや高性能M.2ドライブを冷却します。
また、冷却ファンの動作をArmoury CrateのFan Xpert 4ツールまたはUEFI BIOSで設定可能です。

・VRMヒートシンク
VRMヒートシンクは、あらかじめ取り付けられた金属製のI/Oシールドに接着され、
高性能な第12世代インテルプロセッサーの電力需要に対応する十分な表面積と質量を備えています。

・M.2 ヒートシンク
複数のM.2ヒートシンクにより、オンボードM.2 NVME SSDを最適な温度に保ち、安定した性能と信頼性を実現します。

・M.2 バックプレート
統合されたM.2バックプレートは、エアフローが制限されている場合でも、高性能ドライブが最高のパフォーマンスを発揮できるようにします。






ネットワーク

・Intel Wi-Fi 6 (802.11ax)
オンボードにWi-Fi 6チップを搭載。 超高速ワイヤレスネットワーク速度、容量の向上、密集したワイヤレス環境での性能改善をサポートし、優れたオンラインゲーム体験を提供します。
マザーボードとASUS Wi-Fi 6ルーターをペアリングすることで、Wi-Fi 6のネットワークポテンシャルをフルに体験することができます。

・Intel 2.5 Gb Ethernet (ASUS LANGuard搭載)
オンボードの2.5Gbイーサネットは、標準的なイーサネット接続よりも最大2.5倍高速なファイル転送、
スムーズでラグのないゲーム、高解像度のビデオストリーミングを実現し、有線接続を強化します。






DDR5メモリー

最新のDDR5メモリーに対応しています。
メモリーのオーバークロックに対応するため、高速用キットだけでなく、
ロックされたパワーマネジメントIC(PMIC)を備えた初心者用メモリモジュールにも一連のオーバークロックパラメーターを提供します。

また、PMIC制限のあるメモリーモジュール専用のファームウェア機能「ASUS Enhanced Memory Profile(AEMP)」を備えています。
AEMPはキット上のメモリーチップを自動的に検出し、最適化された周波数、タイミング、電圧のプロファイルを提示します。
これらのプロファイルを適用することで、簡単にパフォーマンス向上を実現できます。






ストレージ

3つのM.2スロットを備え、強力なCPUとチップセットによる帯域幅を利用して、
PCIe 4.0の超高速データ転送、Intel NVM Express® RAIDなど、
従来のSATAベースのSSDをはるかに凌ぐ大容量ドライブオプションを提供します。






インテリジェント・コントロール

ASUS独自のユーティリティが、セットアップを簡素化し、パフォーマンスを向上させます。

・双方向AIノイズキャンセリング

ASUSが独自に開発したこのユーティリティは、大規模なディープラーニングデータベースを活用して、
マイクや着信音声からのバックグラウンドノイズを低減し、音声を保護しながら、音声を聞き取ることができるようにします。
キーボードの音やマウスのクリック音などの周囲の雑音を除去し、ゲーム中や通話中にもクリアに聞こえるようにします。


・AI Cooling
ASUS AI Coolingテクノロジーは、マザーボードに接続されたファンを自動的に管理・制御し、現在のシステム負荷や温度に応じて最適な設定を行います。
CPU温度の自動検知など、システムの動作状況に応じてファンの動作をコントロールし、冷却とともに静音性を高めています。


・AI NETWORKING
アプリケーションの優先順位を自動で切り替え、帯域幅を調整します。
動作状況に応じて帯域幅を切り替えることで、マルチタスク時でもスムーズなオンライン作業を実現します。
ゲーム優先モードでは大規模なアプリケーションデータベースを活用し、頻繁に使用するアプリを分析して、ゲームネットワークのトラフィックを優先します。

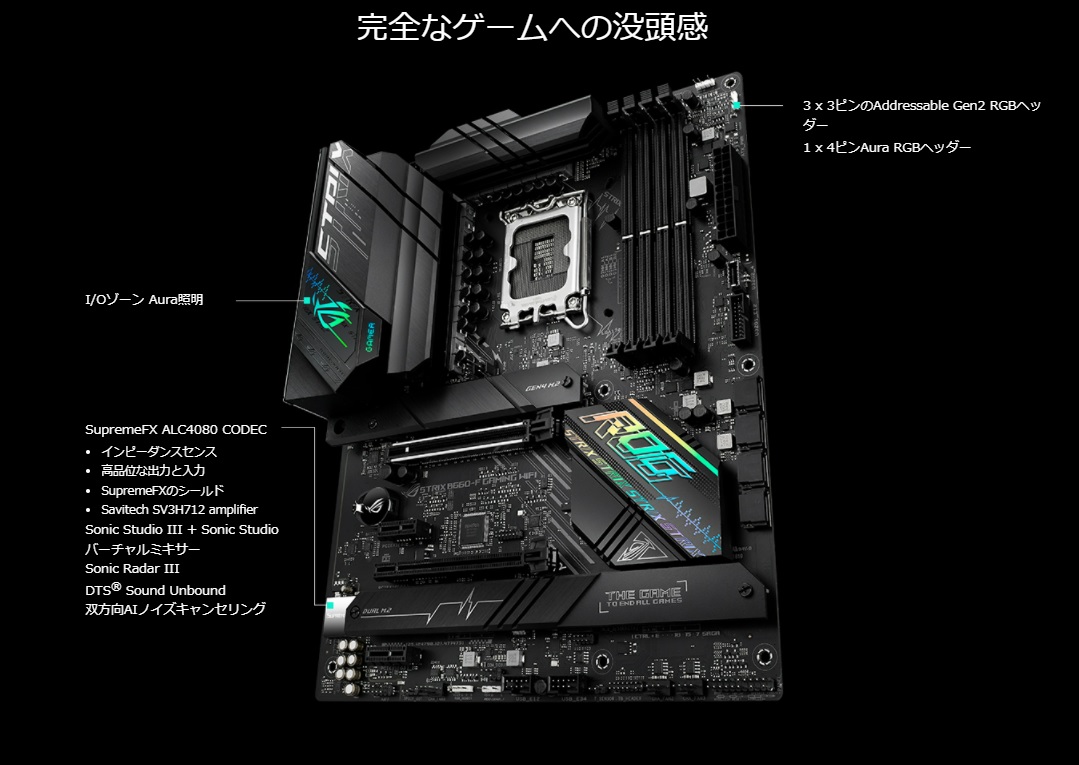

ROG SupremeFX

ROG SupremeFXは、ハードウェアとソフトウェアを組み合わせ、優れたオーディオを提供します。
ALC4080コーデックとSavitech製アンプを搭載し、再生解像度を192kHzから384kHzに向上させるとともに、
周囲のコンポーネントからの信号干渉を低減し、歪みを減少させます。






ライティング

ASUS Auraテクノロジーを搭載。RGBライティングのフルコントロールが可能で、内蔵RGB LEDとサードパーティ製ライティングストリップの両方に様々なプリセットを設定することができます。
さらに、すべてのライティングは、Auraに対応した他のASUSハードウェアと簡単に同期させることができます。






DIYフレンドリー

組み立てやシステムの構築が容易になる機能や付属品が備えられています。

・M.2 Q-Latch
特定のツールを必要とせずにM.2 SSDの取り付けや取り外しを容易にするM.2 Q-Latchが取り付けられています。
ネジを必要としないシンプルなロック機構を採用し、簡単にドライブを固定できます。


・BIOS FlashBack™ボタン
BIOS FlashBack™は、シンプルかつ安全にBIOSをアップデートできる機能です。(UEFI) BIOSファイルをFAT32フォーマットのUSBメモリーに入れ、
USB BIOS FlashBackポートに差し込んでボタンを押すだけでBIOSのアップデートが可能です。アップデートは、メモリーやCPUが取り付けされていなくても行うことができます。


・Clr CMOSボタン

Clr CMOSボタンを押すと、BIOS設定をリセットすることができます。また、誤ったBIOS設定が選択されている場合に、PCの再起動にも使用できます。


・Q-LED
オンボードのLEDが、電源の状態や、CPU、メモリー、グラフィックカード、ブートデバイスの問題を表示します。

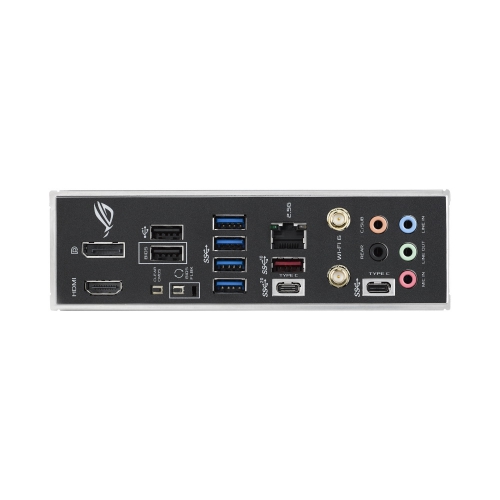

・事前に取り付けられたI/Oシールド
事前に取り付けられた特許取得済みのROG I/Oシールドは、洗練されたマットブラックで仕上げられており、マザーボードの取り付け作業がさらに容易になります。






ソフトウェア

・UEFI BIOS
ROG UEFI (BIOS)は、PCを設定・調整するために必要な機能を提供します。
分かりやすくシンプルな「EZ Mode」と、詳細な設定が可能な「Advanced Mode」の2つのモードから、
各種設定やオーバークロックなど、簡単な操作でユーザーの好みにカスタマイズできます。
また、メモリーの異常を診断する「MemTest86」がインストールされています。


・5-WAY OPTIMIZATION
「5-Way Optimization」と呼ばれる5つの各種ユーティリティ(TPU、EPU、Fan Xpert 4、Digital Power Controls、Turbo App)にアクセスして、PCの設定が可能になります。


・SONIC STUDIO III
「Sonic Studio III」は、ヘッドセットのHRTF(頭部伝達関数)を利用したバーチャルサラウンドに対応しているので、臨場感のある音場を実現し、より深く体験することができます。
また、直感的な操作が可能な「Sonic Studio III」のインターフェースには、さまざまなEQオプションやワンクリックプリセットが用意されており、
好みやヘッドセットの特性に合わせて音響を調整することができます。


・DTS® Sound Unbound
「ROG STRIX B660-F GAMING WIFI」には、「DTS® Sound Unbound™」アプリがプリインストールされており、
これまでにないほどオーディオに包まれ、ゲームやエンターテイメント体験に全く新しいレベルの没入感をもたらします。
Windows Sonicの空間技術を利用することで、DTS Sound Unboundはオーディオを仮想3D空間で提供します。
これにより、あなたはサウンドスケープの真ん中に置かれ、銃声や足音などの音の位置や方向を感じることができます。
* DTS Sound Unboundの利用には、ゲーム内でのサポートが必要です。対応しているタイトルについては各メーカーにご確認ください。


・AIDA64 EXTREME
「ROG STRIX B660-F GAMING WIFI」には、60日間の「AIDA64 Extreme」無料体験が含まれています。
このシステム情報ツールは、インストールされたハードウェアとソフトウェアに関する詳細な情報を提供し
システム全体または個々のコンポーネントのパフォーマンスを測定するためのベンチマークも提供します。
「AIDA64 Extreme」には、ハードウェアの問題を検出し、予防するための監視・診断機能が搭載されています。
システムの重要なセンサーをすべてリアルタイムに追跡することができ、電圧値、ファンの回転数、温度情報をデスクトップ上で確認したり、
専用ディスプレイやROG AIOリキッドクーラー*のディスプレイに送信することができます。
*ROG RYUJIN II以降のモデルに対応しています。


・Armoury Crate
Armoury Crateは、対応製品を集中的にコントロールするために設計された新しいソフトウェアユーティリティです。
直感的なインターフェイスにより、Armoury Crateは、対応するすべてのデバイスのRGB照明とエフェクトを簡単にカスタマイズすることができます。
また、キーボードやマウスの設定など、増え続けるASUS製品の設定をコントロールすることもできます。
さらにArmoury Crateでは、製品登録やアカウント情報の修正が可能。また、ニュースページから最新情報や最新ドライバーを入手できます。









対応CPU 第12世代 Intel®プロセッサー
対応ソケット LGA1700
チップセット Intel® B660 Chipset
メモリー
DDR5-6000(OC)
メモリースロット 4 (最大128GB)
電源コネクター 24-pin Main Power connector × 1
8-pin +12V Power connector × 1
4-pin +12V Power connector × 1
拡張スロット CPU:
PCIe Gen5 x16 × 1

B660:
PCIe Gen3 x16(x4) × 1
PCIe Gen3 x1 × 2
画面出力機能 DisplayPort1.4 × 1
HDMI 2.1 × 1
ストレージ機能 CPU:
M.2_1 2242-22110(PCIe4 x4) × 1

B660:
M.2_2 2242-22110(PCIe4 x4) × 1
M.2_3 2242-2280(PCIe3 x4) × 1

SATA 6Gbps × 4
RAID 0,1,5,10
有線LAN機能 Intel® 2.5Gb Ethernet × 1
ASUS LANGuard
無線LAN機能 Wi-Fi 6
Bluetooth Bluetooth 5.2
※Bluetooth5.2はWindows10 Version 21H1以降から対応になります。

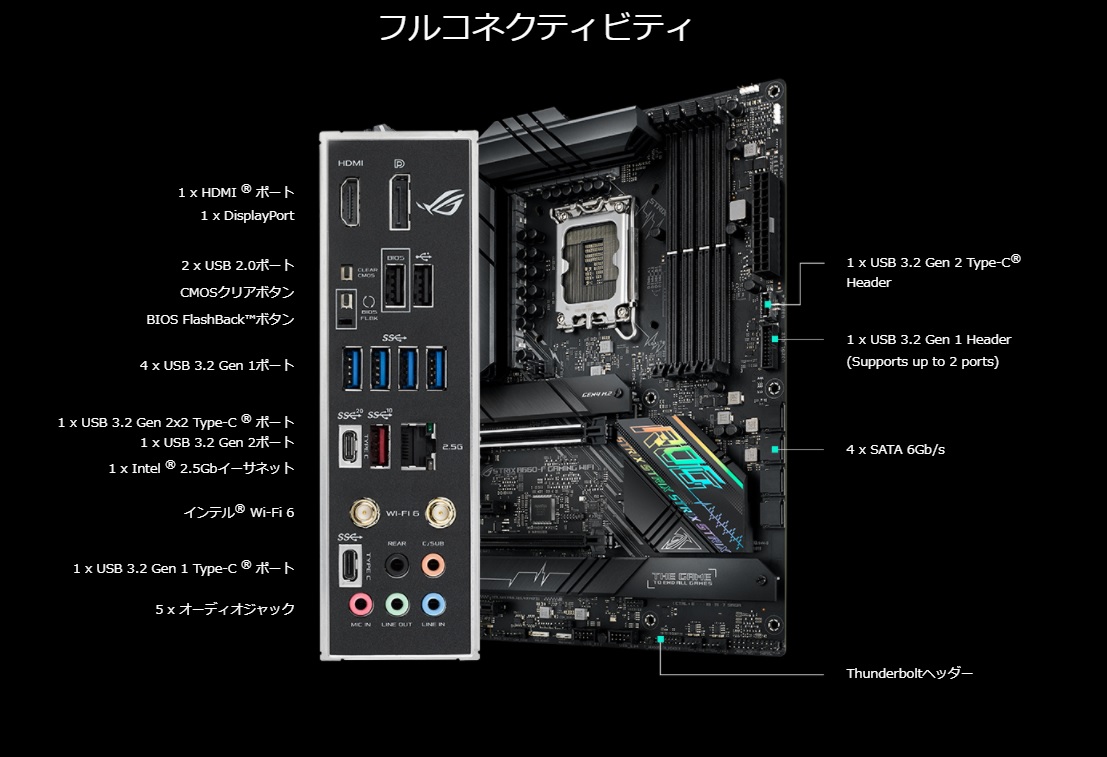

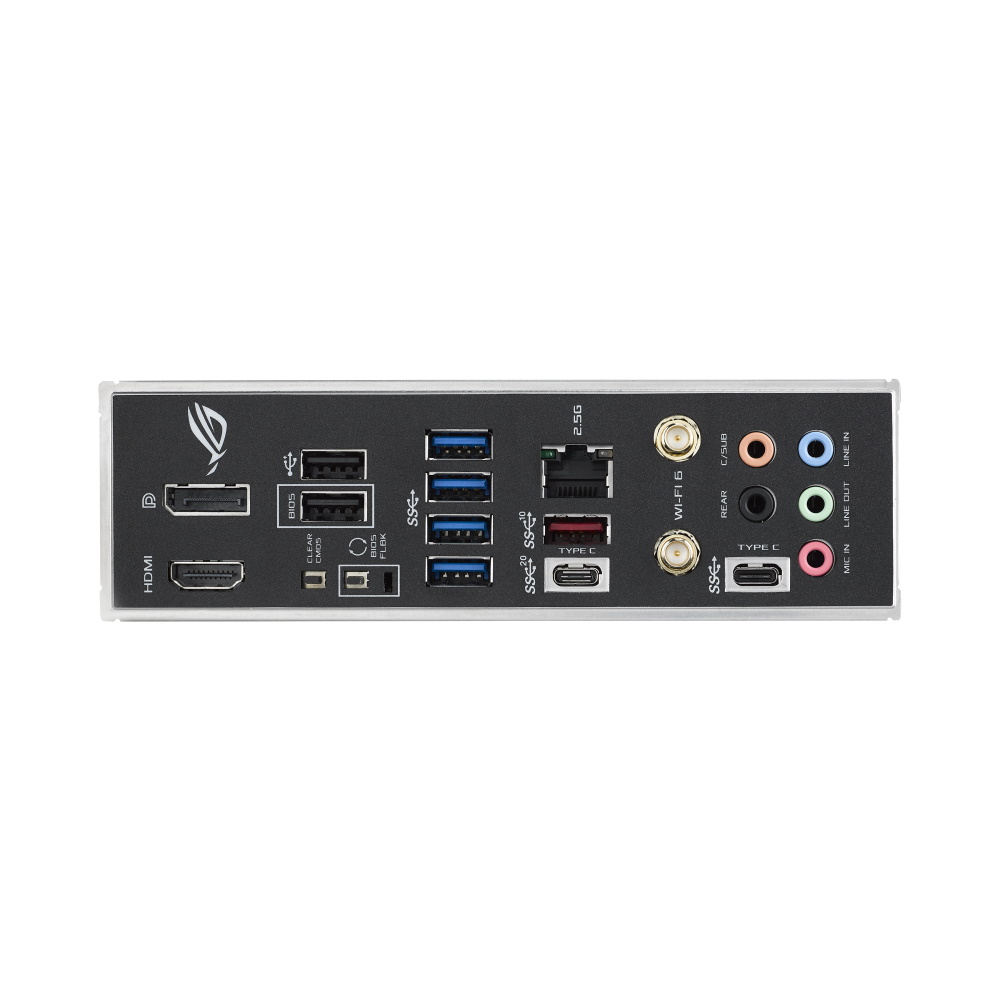

USB
I/Oパネル:
USB 3.2 Gen2x2 Type-C × 1
USB 3.2 Gen2 Type-A × 1
USB 3.2 Gen1 Type-C × 1
USB 3.2 Gen1 Type-A × 4
USB 2.0 × 2

基盤(内部ポート):
USB 3.2 Gen 2 connector (supports USB Type-C®) × 1
USB 3.2 Gen 1 header × 1 supports additional 2 USB 3.2 Gen 1 ports
USB 2.0 headers × 2 support additional 4 USB 2.0 ports
オーディオ ROG SupremeFX 7.1 ALC4080+ Savitech SV3H712 AMP 7.1ch HD Audio
Q-LED (POST確認) 対応
ライティング ARGB Gen2ヘッダー × 3
RGBヘッダー × 1
ファンヘッダー CPUファンヘッダー × 1
CPUオプションファンヘッダー × 1
ケースファンヘッダー × 4
AIOポンプファンヘッダー × 1
ソフトウェア Armoury Crate:対応
AI Suite 3:対応
Fan Xpert:Fan Xpert 4
BIOS 256 Mb Flash ROM, UEFI AMI BIOS
管理機能 WOL by PME、PXE

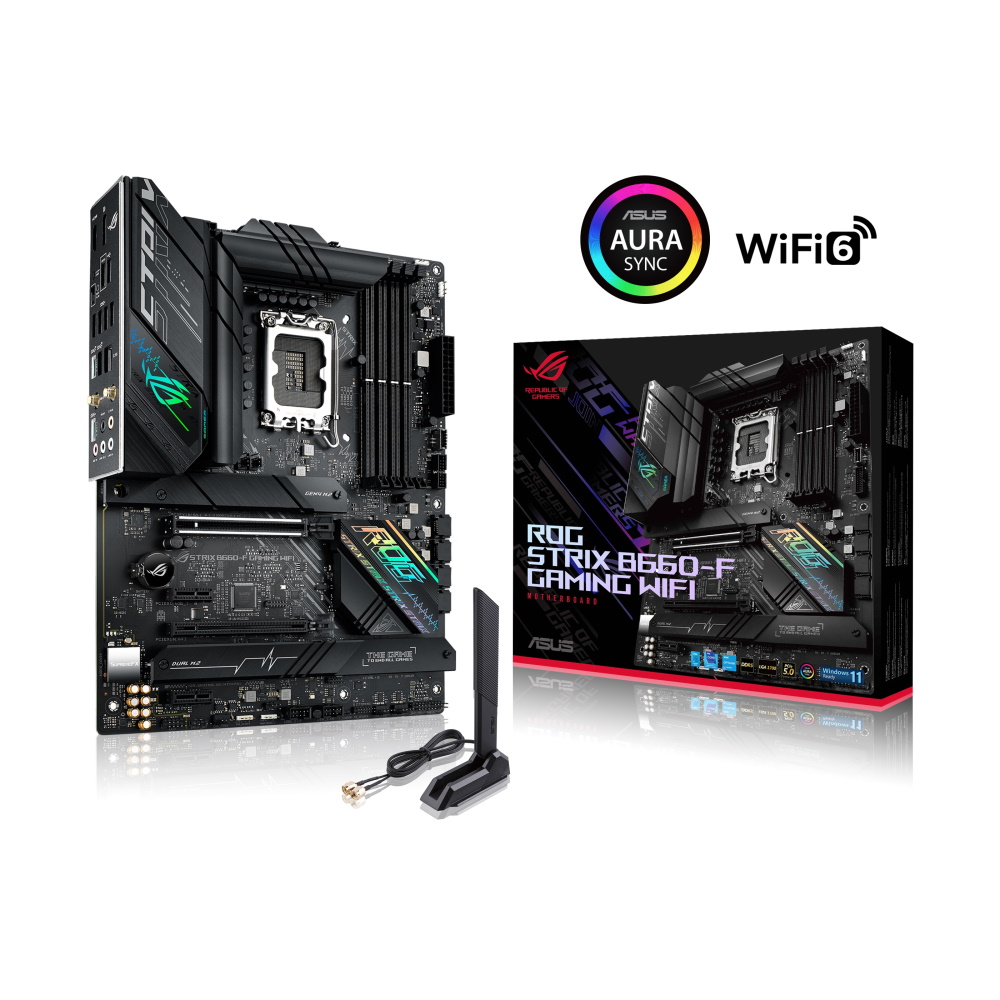

主な付属品 SATAケーブル × 4
Wi-Fi アンテナ
サポートDVD
ユーザーマニュアル
OS Windows® 11 64-bit
Windows® 10 64-bit
フォームファクター ATX Form Factor
305×244mm

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
