ROG STRIX Z690-I GAMING WIFI

ROG STRIX Z690-I GAMING WIFI

Z690チップセット搭載 「ROG STRIX」Mini-ITXゲーミングマザーボード
DDR5モデル Thunderbolt 4搭載
10+1パワーステージの電源回路

・チップセット:Intel Z690
・対応CPU:第12世代 Intel®プロセッサー
・対応ソケット:LGA1700
・拡張スロット:PCIe Gen5 x16 × 1
・対応メモリー:DDR5-6400(OC)
・フォームファクター:Mini-ITX
・10+1パワーステージの電源回路
・Wi-Fi 6E + Intel 2.5G LAN
・最大2基のM.2搭載可能
・トリプルデッカーヒートシンク
・Thunderbolt 4ポート搭載



※本製品はWi-Fi 6Eとして次の周波数(2.4GHz / 5GHz / 6GHz帯)に対応しておりますが、2021年11月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。

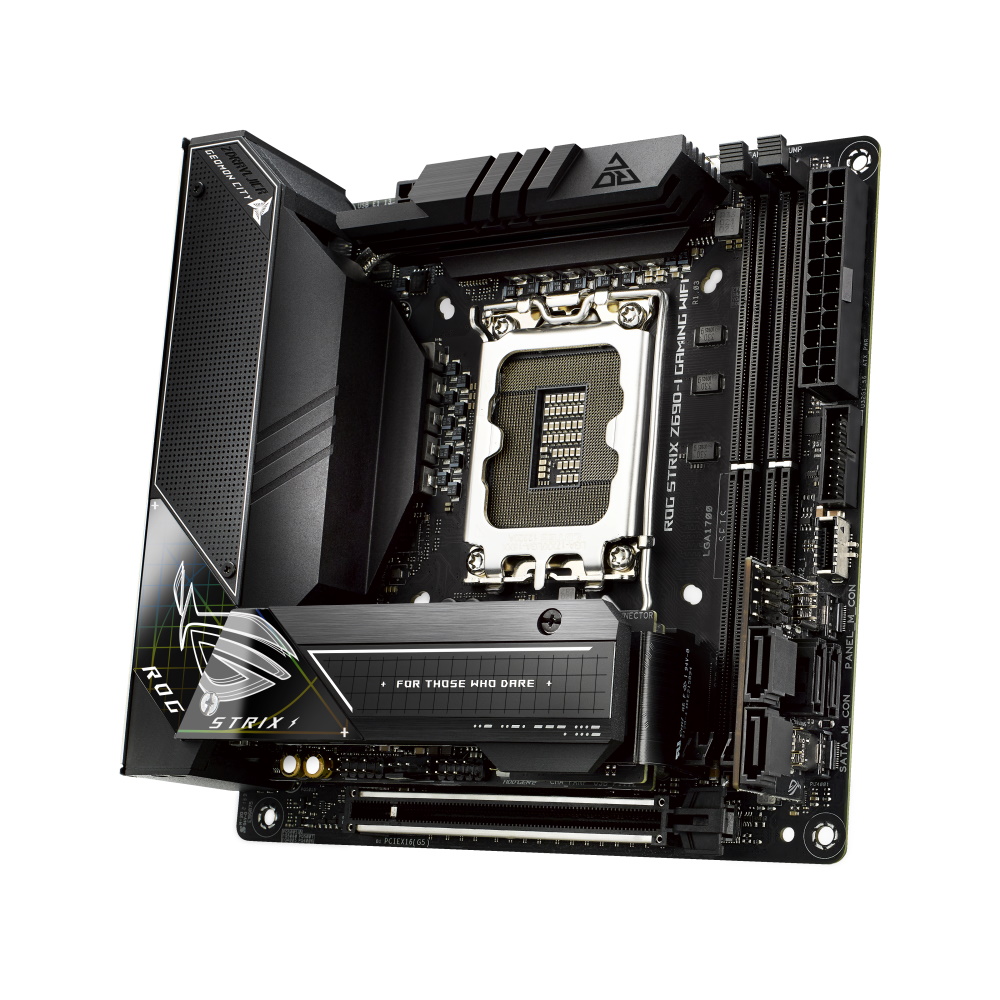

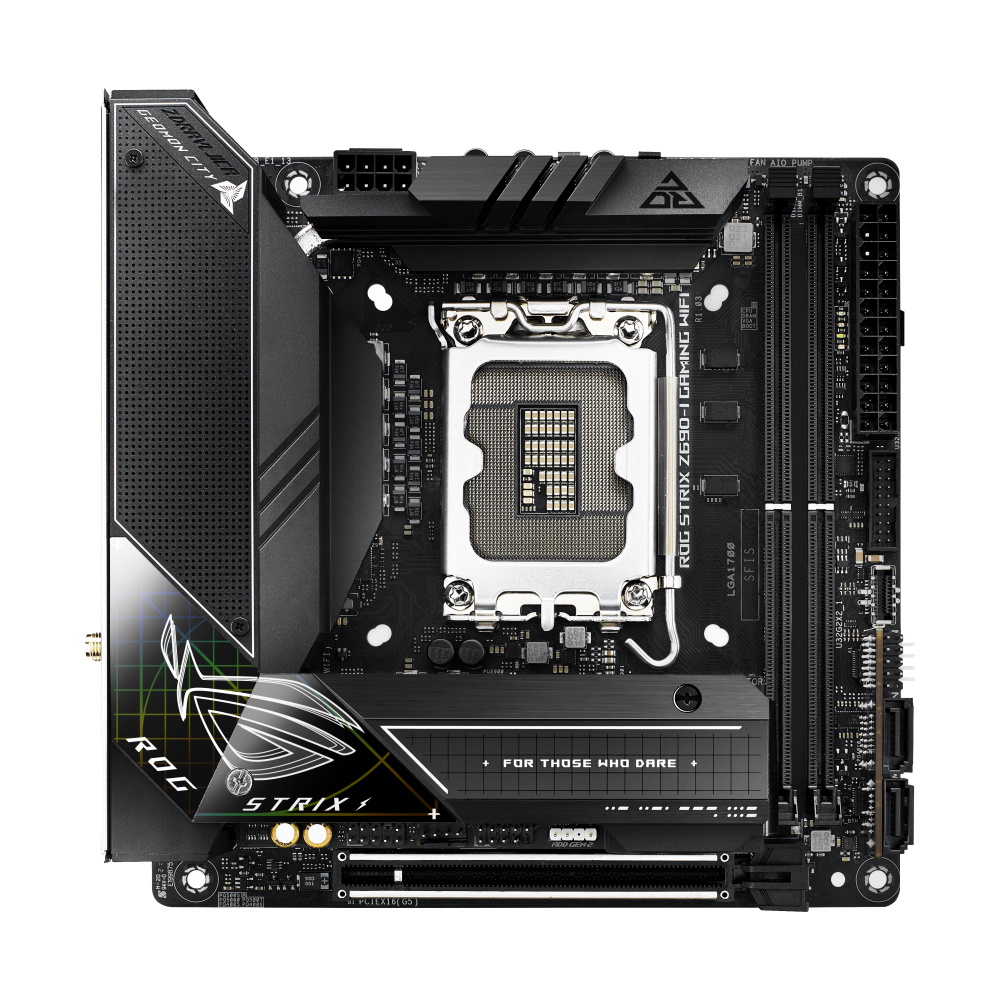

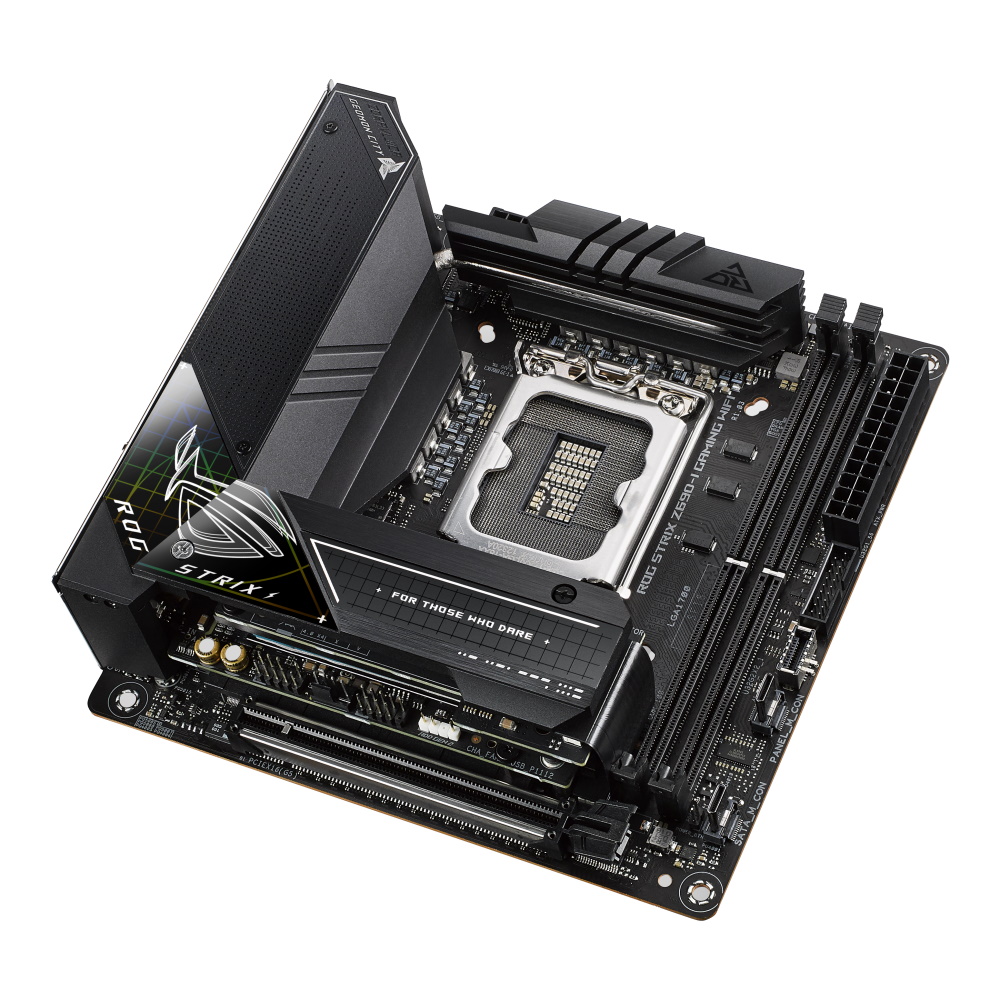

「​ROG STRIX Z690-I GAMING WIFI」は、Intel Z690チップセットを搭載したROG STRIXシリーズのMini-ITXゲーミングマザーボードです。
10+1パワーステージの電源回路が、最新の第12世代Intel® Core™ プロセッサーを最大限活用するために必要な電力と効率を提供します。
また、ヒートパイプで接続された2つのVRMヒートシンクや、高伝導性サーマルパッド、3層のトリプルデッカーヒートシンクなどがシステムを強力に冷却します。
さらに、DDR5メモリーやPCIe 5.0に対応し、フレームレートやロードタイムをさらに向上させます。USB 3.2 Gen2x2 Type-Cなどの最新規格も搭載しています。
Wi-Fi 6E + Intel 2.5G LANをサポートし、高速なネットワーク環境を構築することができます。

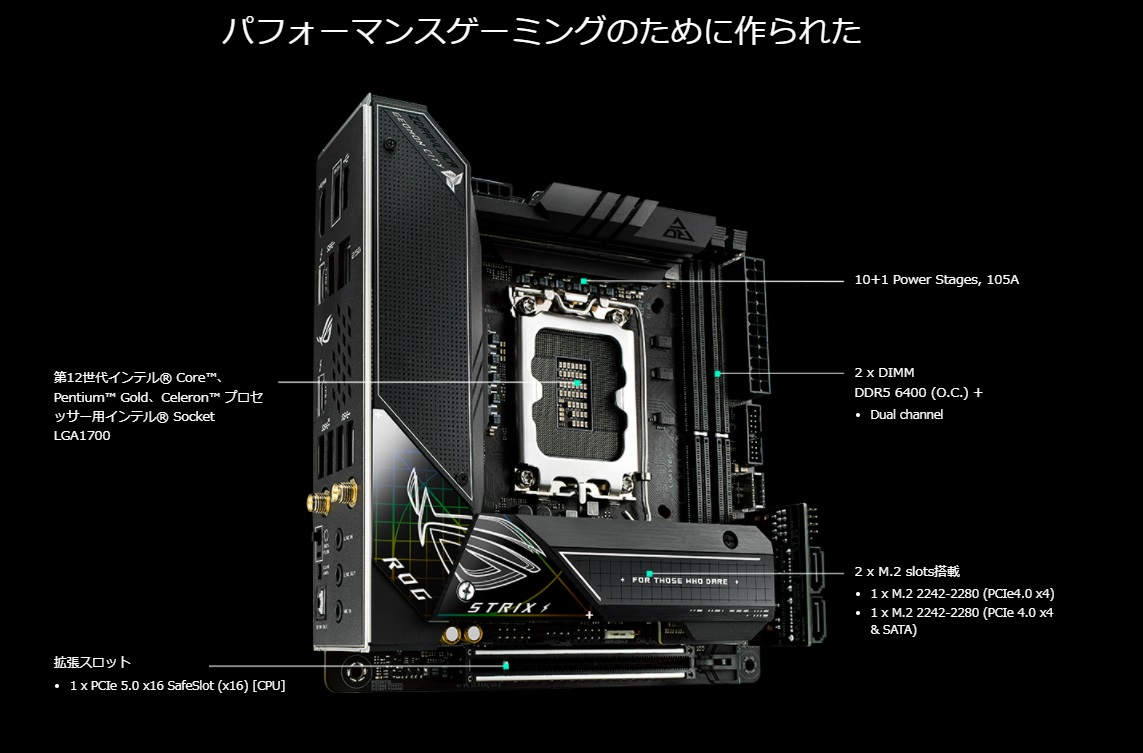

最適なパワーソリューション

ProCool II電源コネクター、高品質な合金チョークと耐久性のあるコンデンサーを使用した10+1パワーステージにより、
最新の第12世代Intel® Core™ プロセッサーの性能を発揮します。
CPUへのスムーズでクリーンな電力供給を保証するDIGI+ 電圧レギュレーターモジュールも備えています。
プリント基板は10層構造となっており、VRM周辺の熱を素早く放熱し、全体的なシステムの安定性を向上させます。

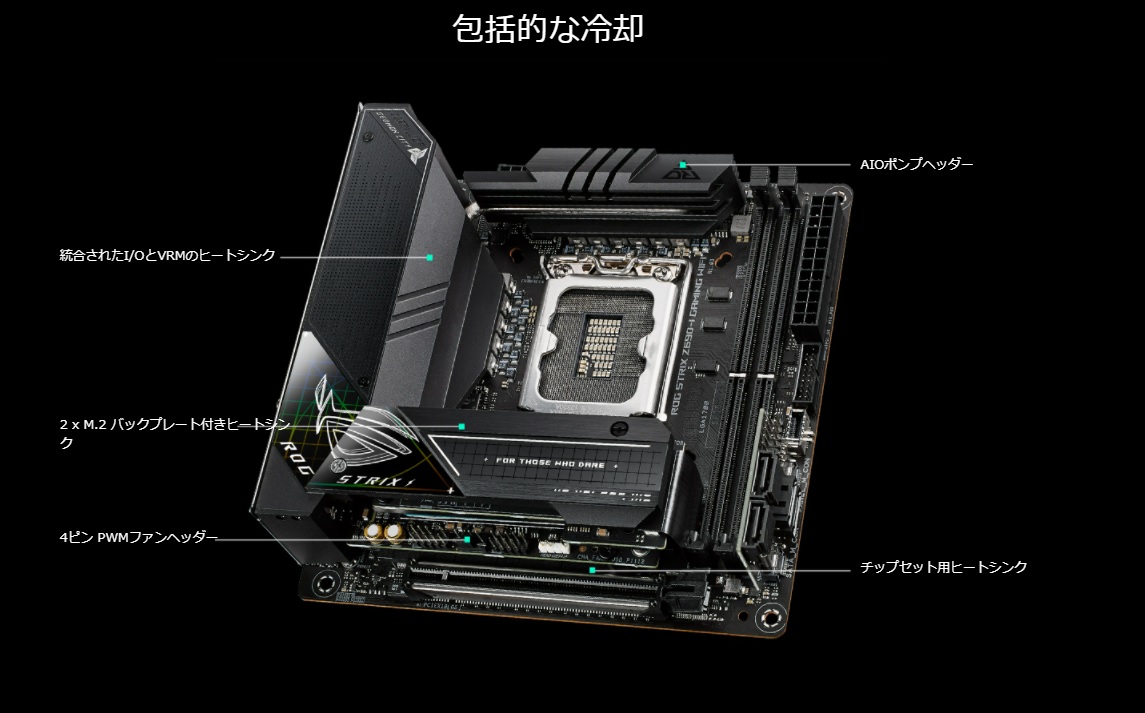

冷却性能

さまざまな冷却システムが備えられ、ボード上のコンポーネントや高性能M.2ドライブを冷却し、ファンレス設計でも強力な冷却性能を発揮します。
また、冷却ファンの動作をArmoury CrateのFan Xpert 4ツールまたはUEFI BIOSで設定可能です。

・統合I/OカバーとVRMヒートシンク
ヒートパイプで接続された2つの分厚いVRMヒートシンクは、あらかじめ取り付けられた金属製のI/Oシールドに接着され、
高性能な第12世代インテルプロセッサーの電力需要に対応する十分な表面積と質量を備えています。

・サーマルパッド
特別に設計されたサーマルパッドが、ヒートシンクに効率的に熱を伝えます。

・3層のトリプルデッカーヒートシンク
新しい3段ヒートシンクは、2つのM.2スロットを重ねるように設計されており、どちらもQ-Latchとサーマルパッドを備えたフルサイズの両面ヒートシンクを備えています。さらに底部には頑丈なチップセット用ヒートシンクがあり、この小さなスペースに合計5つのヒートシンクが設置されています。






ネットワーク

・Intel Wi-Fi 6E (802.11ax)
オンボードにWi-Fi 6Eチップを搭載。 新たに利用可能になった6GHz帯の無線スペクトルを利用しています。
5GHz帯の最大3倍の帯域幅と最大7つの160MHz帯を提供し、超高速ワイヤレス・ネットワーキングの速度と容量を向上させ、
密集したワイヤレス環境でのパフォーマンスを向上させます。

※本製品はWi-Fi 6Eとして次の周波数(2.4GHz / 5GHz / 6GHz帯)に対応しておりますが、2021年11月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。


・Intel 2.5 Gb Ethernet (ASUS LANGuard搭載)
オンボードの2.5Gbイーサネットは、標準的なイーサネット接続よりも最大2.5倍高速なファイル転送、
スムーズでラグのないゲーム、高解像度のビデオストリーミングを実現し、有線接続を強化します。





DDR5メモリー

最新のDDR5メモリーに対応しています。
メモリーのオーバークロックに対応するため、高速用キットだけでなく、
ロックされたパワーマネジメントIC(PMIC)を備えた初心者用メモリーモジュールにも一連のオーバークロックパラメーターを提供します。

また、PMIC制限のあるメモリーモジュール専用のファームウェア機能「ASUS Enhanced Memory Profile(AEMP)」を備えています。
AEMPはキット上のメモリーチップを自動的に検出し、最適化された周波数、タイミング、電圧のプロファイルを提示します。
これらのプロファイルを適用することで、簡単にパフォーマンス向上を実現できます。






ストレージ

「​ROG STRIX Z690-I GAMING WIFI」は、2つのオンボードM.2スロットを搭載し、そのうち1つはPCIe 4.0規格に対応しています。
また、拡張カード「ROGフロントパネルSATAカード」が付属しており、SATAポートを4ポート、ARGBライティングヘッダーを1つ、リセットボタンとPCスピーカー用のコネクタなどの機能を追加できます。スペースを有効に使うことで、コンパクトなPCを構築することができます。






デュアル THUNDERBOLT™ 4 ポート

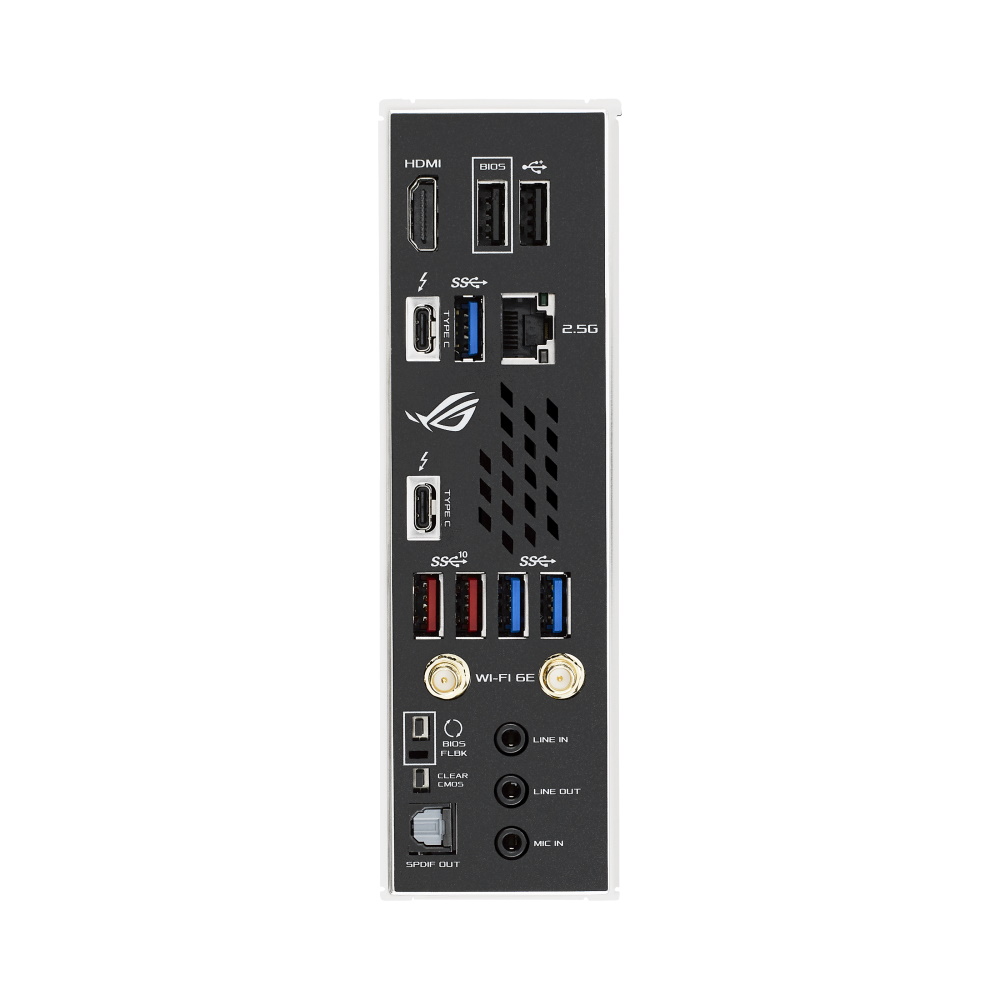

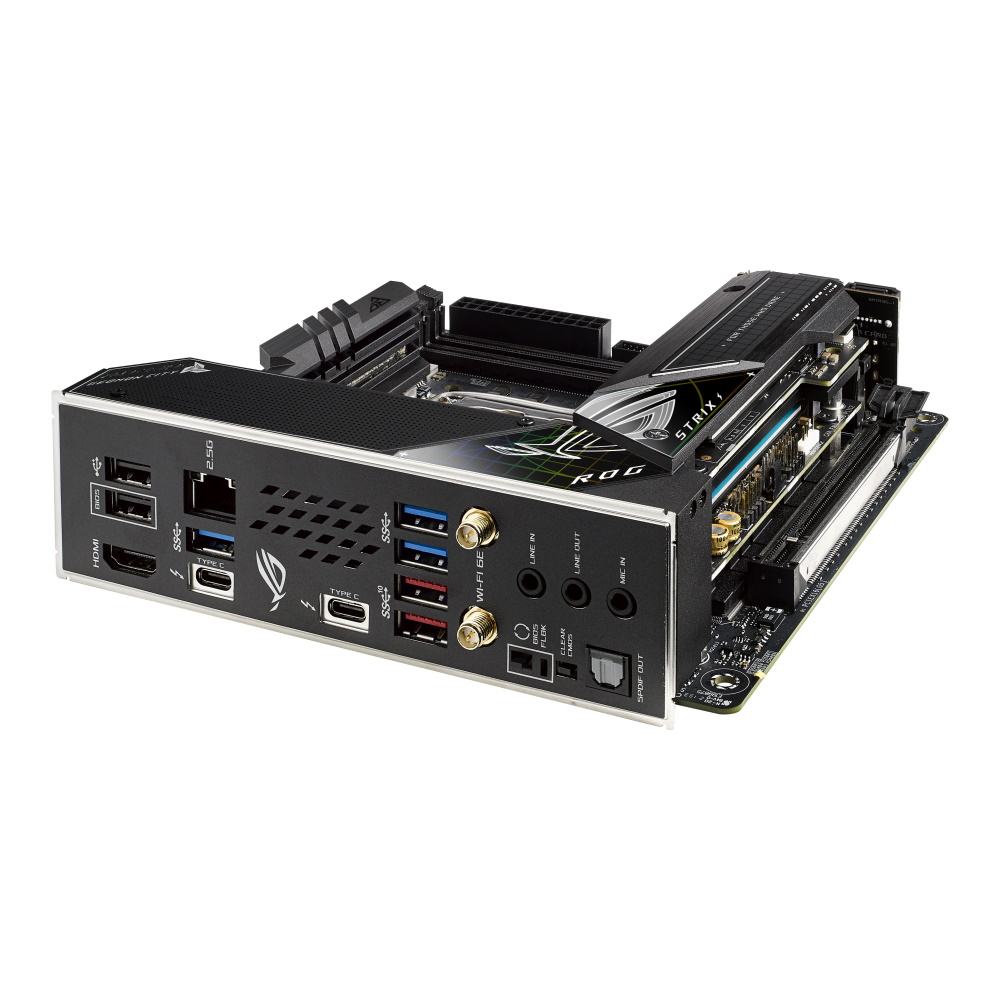

「​ROG STRIX Z690-I GAMING WIFI」には、背面I/OパネルにThunderbolt™ 4 USB Type-Cポートを2つ搭載しており、双方向の40Gbpsコネクタで2台の外部4Kディスプレイを接続することができます。






インテリジェント・コントロール

ASUS独自のユーティリティが、セットアップを簡素化し、パフォーマンスを向上させます。

・双方向AIノイズキャンセリング

ASUSが独自に開発したこのユーティリティは、大規模なディープラーニングデータベースを活用して、
マイクや着信音声からのバックグラウンドノイズを低減し、音声を保護しながら、音声を聞き取ることができるようにします。
キーボードの音やマウスのクリック音などの周囲の雑音を除去し、ゲーム中や通話中にもクリアに聞こえるようにします。


・AI Overclocking
ROG AI Overclockingは、CPUと冷却システムを自動的にプロファイリングし、最適な電圧と周波数設定を予測することで、PC性能を最大限に活用できるようにするユーティリティです。
WindowsのAI SuiteソフトウェアまたはUEFIを介して直接アクセス可能な直感的なAIオーバークロック・ユーザー・インターフェースは、あらゆるレベルのユーザーに対応しています。
経験豊富なユーザー向けに各種設定がカスタマイズ可能なユーティリティが備えられ、初心者向けにはオートチューニングオプションが用意されています。


・AI Cooling
ASUS AI Coolingテクノロジーは、マザーボードに接続されたファンを自動的に管理・制御し、現在のシステム負荷や温度に応じて最適な設定を行います。
CPU温度の自動検知など、システムの動作状況に応じてファンの動作をコントロールし、冷却とともに静音性を高めています。


・AI NETWORKING
アプリケーションの優先順位を自動で切り替え、帯域幅を調整します。
動作状況に応じて帯域幅を切り替えることで、マルチタスク時でもスムーズなオンライン作業を実現します。
ゲーム優先モードでは大規模なアプリケーションデータベースを活用し、頻繁に使用するアプリを分析して、ゲームネットワークのトラフィックを優先します。

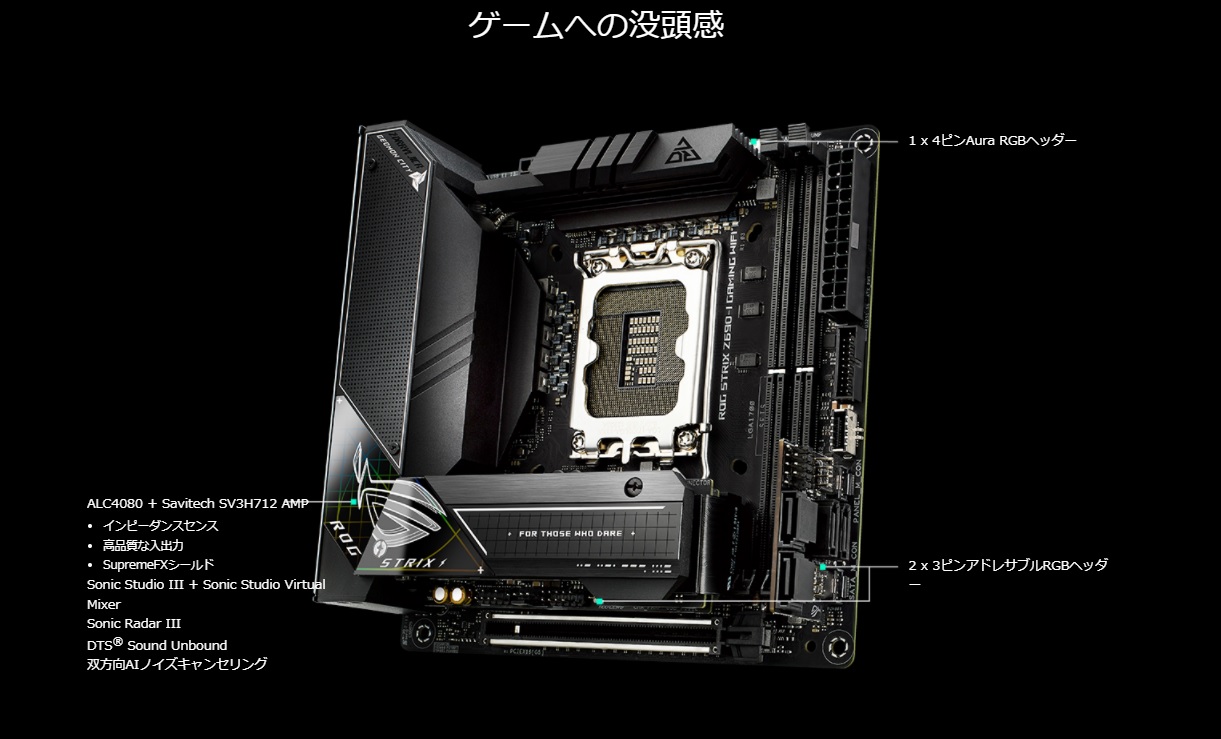

ROG SupremeFX

ROG SupremeFXは、ハードウェアとソフトウェアを組み合わせ、優れたオーディオを提供します。
ALC4080コーデックとSavitech製アンプを搭載し、再生解像度を192kHzから384kHzに向上させるとともに、
周囲のコンポーネントからの信号干渉を低減し、歪みを減少させます。






ROG STRIX

「​ROG STRIX Z690-I GAMING WIFI」のデザインは、未来的なグリッドとメッシュで定義されています。最初は控えめに見えるかもしれませんが、左下の先端が虹色のグリッドパターンで光ります。
また、ROG STRIXマザーボードは、さまざまなコンポーネントやデバイスのとの互換性を保証するための認証プログラムを受けています。
スムーズな組み立てを実現するために、互換性が保証されたコンポーネントのリストを参照して下さい。
また、メモリーのアップグレードを支援するために、専用のQualified Vendor List (QVL)もリストに含まれています。






DIYフレンドリー

組み立てやシステムの構築が容易になる機能や付属品が備えられています。

・M.2 Q-Latch
特定のツールを必要とせずにM.2 SSDの取り付けや取り外しを容易にするM.2 Q-Latchが取り付けられています。
ネジを必要としないシンプルなロック機構を採用し、簡単にドライブを固定できます。


・BIOS FlashBack™ボタン
BIOS FlashBack™は、シンプルかつ安全にBIOSをアップデートできる機能です。(UEFI) BIOSファイルをFAT32フォーマットのUSBメモリーに入れ、
USB BIOS FlashBackポートに差し込んでボタンを押すだけでBIOSのアップデートが可能です。アップデートは、メモリーやCPUが取り付けされていなくても行うことができます。


・Clr CMOSボタン

Clr CMOSボタンを押すと、BIOS設定をリセットすることができます。また、誤ったBIOS設定が選択されている場合に、PCの再起動にも使用できます。


・Q-LED
電源状態やCPU、メモリー、グラフィックカード、ブートデバイスの問題を表示するオンボードLEDを搭載しています。



ソフトウェア

・UEFI BIOS
ROG UEFI (BIOS)は、PCを設定・調整するために必要な機能を提供します。
分かりやすくシンプルな「EZ Mode」と、詳細な設定が可能な「Advanced Mode」の2つのモードから、
各種設定やオーバークロックなど、簡単な操作でユーザーの好みにカスタマイズできます。
また、メモリーの異常を診断する「MemTest86」がインストールされています。


・5-WAY OPTIMIZATION
「5-Way Optimization」と呼ばれる5つの各種ユーティリティ(TPU、EPU、Fan Xpert 4、Digital Power Controls、Turbo App)にアクセスして、PCの設定が可能になります。


・SONIC STUDIO III
「Sonic Studio III」は、ヘッドセットのHRTF(頭部伝達関数)を利用したバーチャルサラウンドに対応しているので、臨場感のある音場を実現し、より深く体験することができます。
また、直感的な操作が可能な「Sonic Studio III」のインターフェースには、さまざまなEQオプションやワンクリックプリセットが用意されており、
好みやヘッドセットの特性に合わせて音響を調整することができます。


・DTS® Sound Unbound
​ROG STRIX Z690-I GAMING WIFI」には、「DTS® Sound Unbound™」アプリがプリインストールされており、
これまでにないほどオーディオに包まれ、ゲームやエンターテイメント体験に全く新しいレベルの没入感をもたらします。
Windows Sonicの空間技術を利用することで、DTS Sound Unboundはオーディオを仮想3D空間で提供します。
これにより、あなたはサウンドスケープの真ん中に置かれ、銃声や足音などの音の位置や方向を感じることができます。
* DTS Sound Unboundの利用には、ゲーム内でのサポートが必要です。対応しているタイトルについては各メーカーにご確認ください。


・AIDA64 EXTREME
ROG STRIX Z690マザーボードには、60日間の「AIDA64 Extreme」無料体験が含まれています。
このシステム情報ツールは、インストールされたハードウェアとソフトウェアに関する詳細な情報を提供し
システム全体または個々のコンポーネントのパフォーマンスを測定するためのベンチマークも提供します。
「AIDA64 Extreme」には、ハードウェアの問題を検出し、予防するための監視・診断機能が搭載されています。
システムの重要なセンサーをすべてリアルタイムに追跡することができ、電圧値、ファンの回転数、温度情報をデスクトップ上で確認したり、
専用ディスプレイやROG AIOリキッドクーラー*のディスプレイに送信することができます。
*ROG RYUJIN II以降のモデルに対応しています。


・Armoury Crate
Armoury Crateは、対応製品を集中的にコントロールするために設計された新しいソフトウェアユーティリティです。
直感的なインターフェイスにより、Armoury Crateは、対応するすべてのデバイスのRGB照明とエフェクトを簡単にカスタマイズすることができます。
また、キーボードやマウスの設定など、増え続けるASUS製品の設定をコントロールすることもできます。
さらにArmoury Crateでは、製品登録やアカウント情報の修正が可能。また、ニュースページから最新情報や最新ドライバーを入手できます。





対応CPU 第12世代 Intel®プロセッサー
対応ソケット LGA1700
チップセット Intel® Z690 Chipset
メモリー
DDR5-6400(OC)
メモリースロット 2 (最大64GB)
電源コネクター 24-pin Main Power connector × 1
8-pin +12V Power connector × 1
拡張スロット CPU:
PCIe Gen5 x16 × 1
画面出力機能 Thunderbolt™ 4 × 2
HDMI 2.1 × 1
ストレージ機能 CPU:
M.2_1 2242-2280(PCIe4 x4) × 1

Z690:
M.2_2 2242-2280(PCIe4 x4/SATA) × 1

SATA 6Gbps × 4*
RAID 0,1,5,10
*Install ROG Strix Front panel SATA card to support SATA 6Gb/s ports × 4
有線LAN機能 Intel® 2.5Gb Ethernet × 1
無線LAN機能 Wi-Fi 6E
※WiFi 6E 6GHz規制は国によって異なる場合があります、Windows10ではビルド21H1以降で機能するようになります
Bluetooth Bluetooth 5.2
※Bluetooth5.2はWindows10 Version 21H1以降から対応になります。

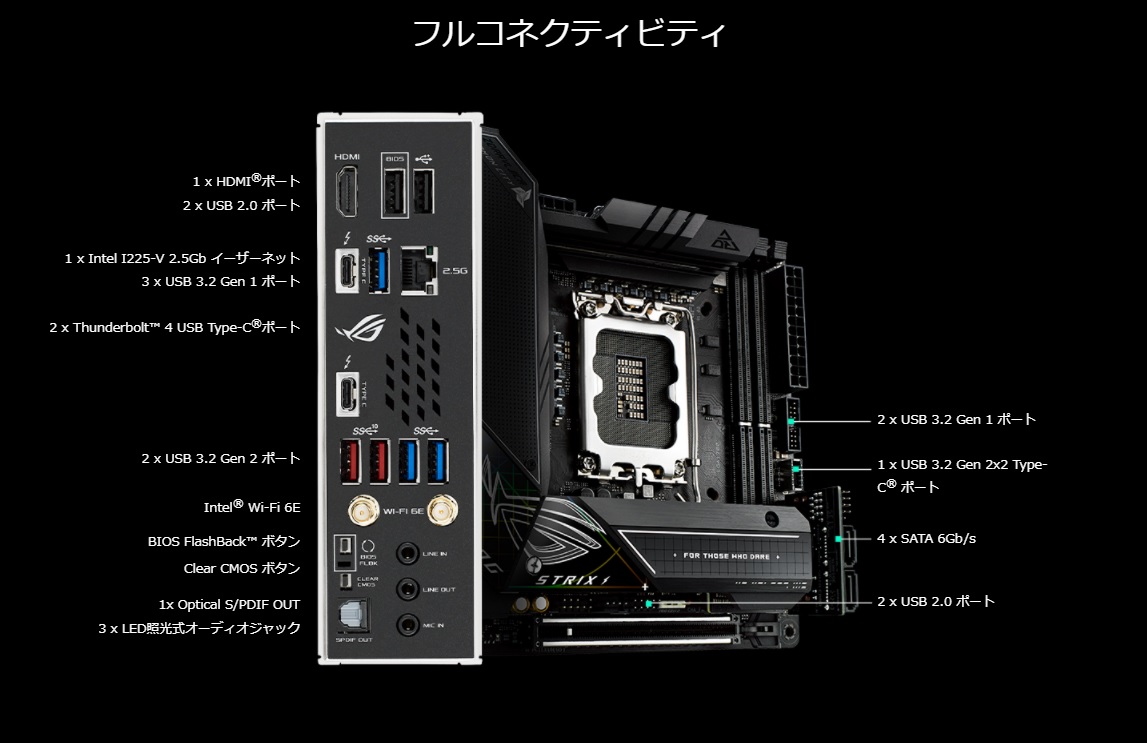

USB Rear USB (Total 9 ports)
Thunderbolt™ 4 ports × 2 (2 Type-C)
USB 3.2 Gen 2 ports × 2 (2 Type-A)
USB 3.2 Gen 1 ports × 3 (3 Type-A)
USB 2.0 port(s) × 2 (2 x Type-A)

Front USB (Total 5 ports)
USB 3.2 Gen 2x2 connector × 1 (support(s) USB Type-C)
USB 3.2 Gen 1 headers × 1 support(s) additional 2 USB 3.2 Gen 1 ports
USB 2.0 headers × 1 support(s) additional 2 USB 2.0 ports
Thunderbolt Thunderbolt™ 4 USB Type-C ports × 2
with up to 5V/3A, 15W charging support
オーディオ ROG SupremeFX 7.1 ALC4080+ Savitech SV3H712 AMP 7.1ch HD Audio
Q-LED (POST確認) 対応
ライティング ARGB Gen2ヘッダー × 2
RGBヘッダー × 1
ファンヘッダー CPUファンヘッダー × 1
ケースファンヘッダー × 1
AIOポンプファンヘッダー × 1
ソフトウェア Armoury Crate:対応
AI Suite 3:対応
Fan Xpert:Fan Xpert 4
BIOS 256 Mb Flash ROM, UEFI AMI BIOS
管理機能 WOL by PME、PXE

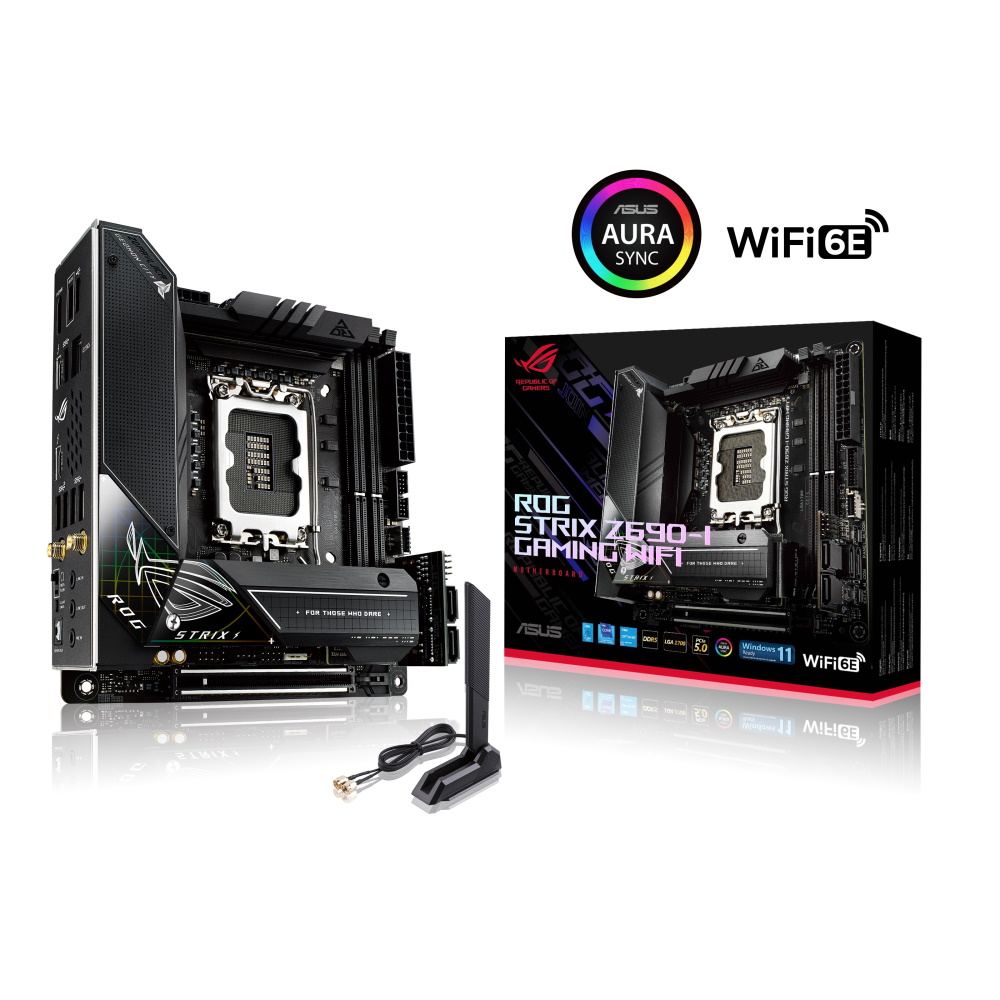

主な付属品 SATAケーブル × 2
ROG USB2.0 splitter cable × 1
Wi-Fi アンテナ
サポートDVD
ユーザーマニュアル
OS Windows® 11 64-bit
Windows® 10 64-bit
フォームファクター Mini-ITX Form Factor
170×170mm
寸法(mm) 226×185×94mm(パッケージ)
重量 1.5Kg(パッケージ込)

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
