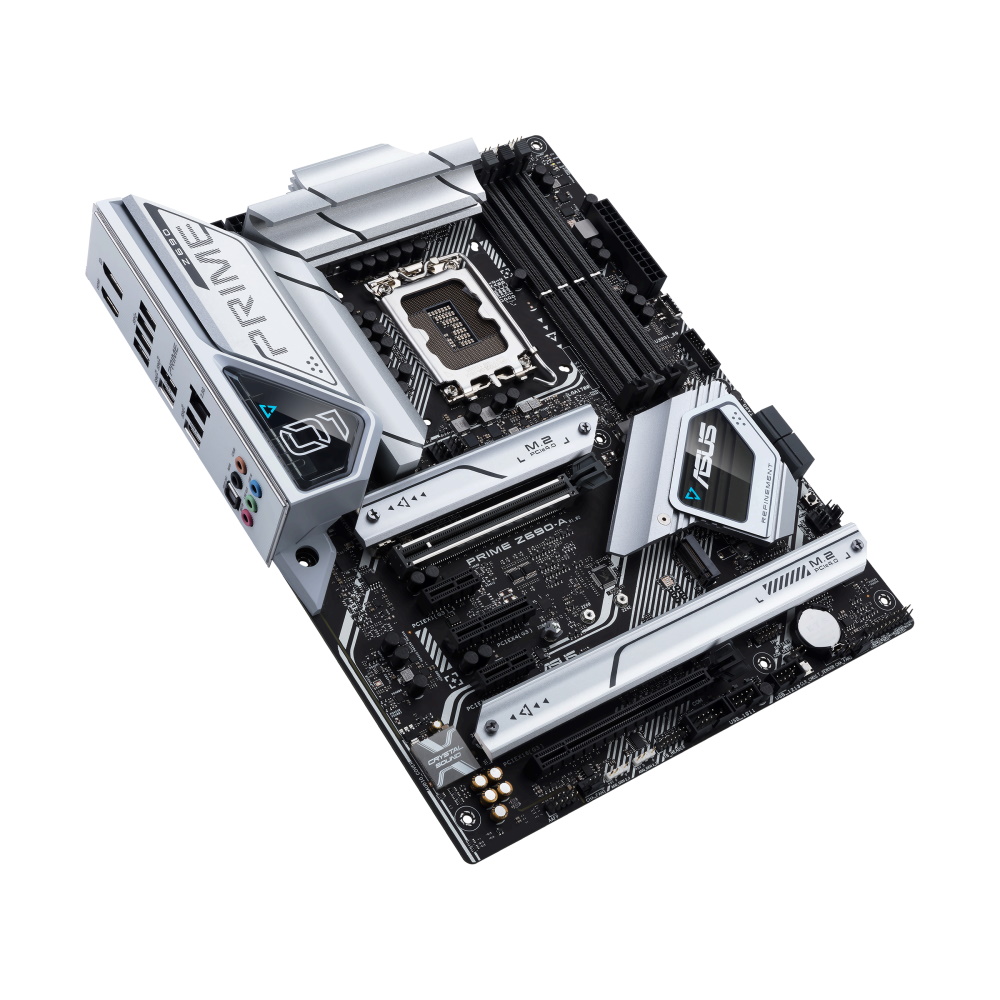

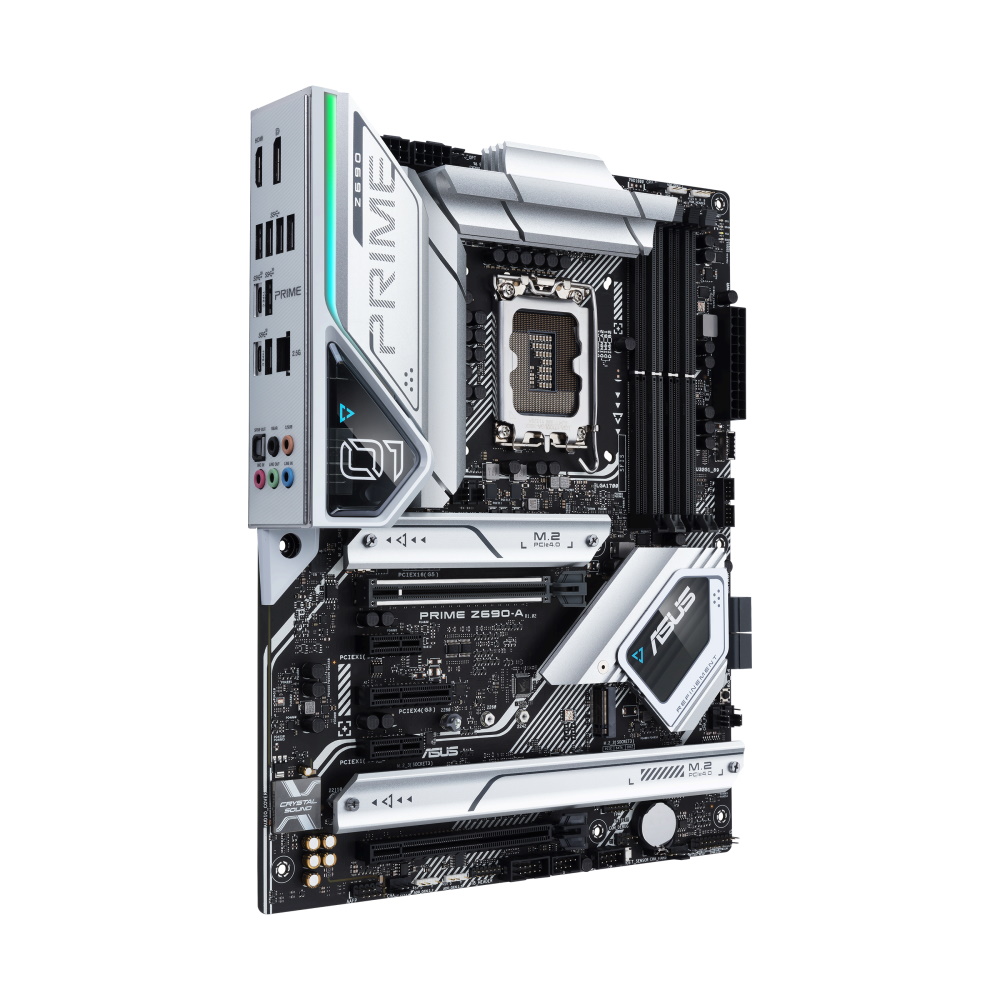

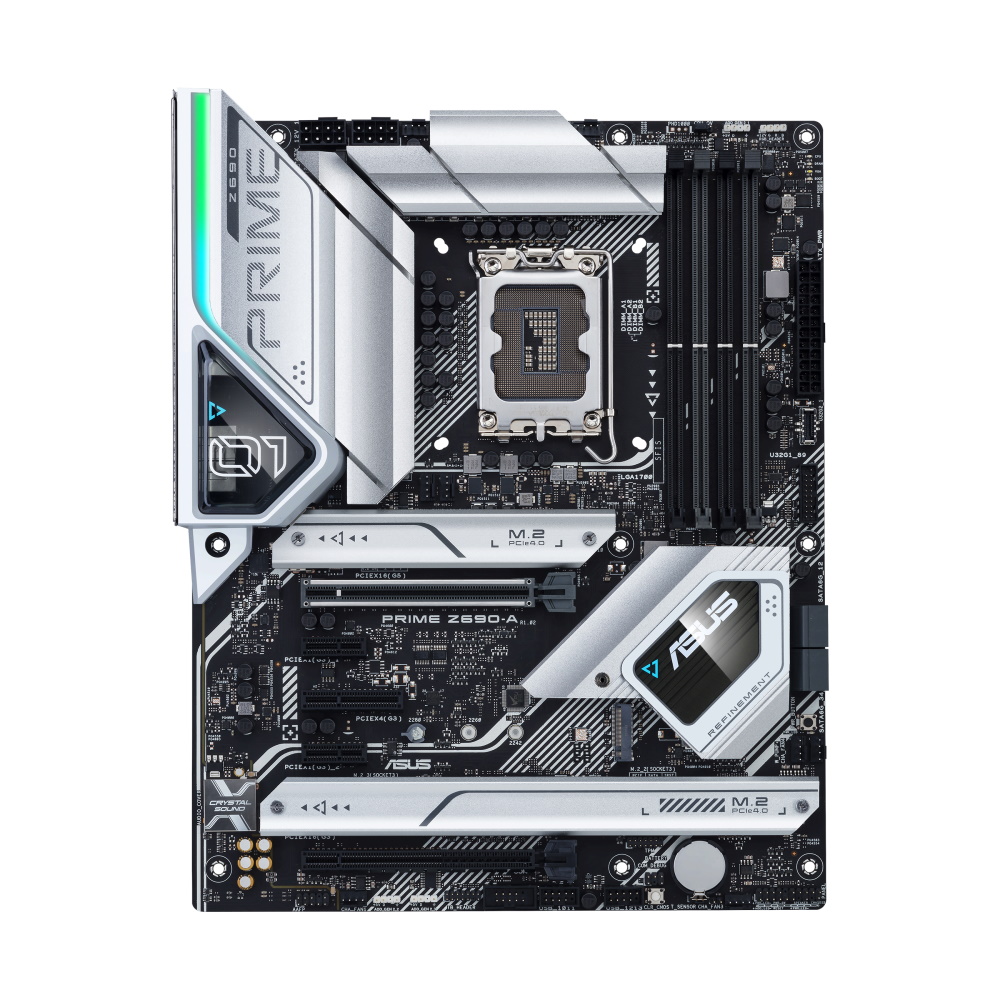

PRIME Z690-A

PRIME Z690-A

Z690チップセット搭載 DDR5モデル
16+1 DrMOSパワーステージ
PCIe 5.0対応 2.5G LAN搭載マザーボード

・チップセット:Intel Z690
・対応CPU:第12世代 Intel®プロセッサー
・対応ソケット:LGA1700
・拡張スロット:PCIe 5.0 x16スロット × 1、PCIe 3.0 x16スロット ×1 (@x4 mode)、PCIe 3.0 x4スロット × 1、PCIe 3.0 x1スロット × 2
・対応メモリー:DDR5-6000(OC)
・フォームファクター:ATX
・Intel 2.5G LAN
・16+1 DrMOSパワーステージ
・最大4基のM.2搭載可能
・USB 3.2 Gen2x2 Type-C搭載

「​PRIME Z690-A」は、Intel Z690チップセットを搭載した「PRIME」シリーズのマザーボードです。
16+1 DrMOSパワーステージの強力な電源回路が、第12世代Intel Coreプロセッサーの性能を引き出します。
前世代より大型化した
ヒートシンクやサーマルパッド、M.2バックプレートなどを備え、冷却性能も高められています。
また、PCIe 5.0やUSB 3.2 Gen2x2 Type-Cなどの最新規格を搭載。さらにIntel 2.5G LANをサポートし、高速なネットワーク環境を構築することができます。
専用ユーティリティ「Armoury Crate」から、さまざまなシステムの設定を行うことができます。

















5-Way Optimization

5-Way Optimizationは、独自のシステム構成のオーバークロックおよび冷却プロファイルを強化する自動チューニングユーティリティです。
PC環境に合わせてシステムの重要な部分を動的に最適化し、PCのシステムに合わせたオーバークロックや冷却プロファイルを提供します。

・TPU
オンボードマイクロコントローラーTPU(The TurboV processing Unit)は、電圧の微調整、システム統計の監視、オーバークロックパラメーターなど、一連のシステムチューニング機能を提供します。

・EPU
EPU(The Energy Processing Unit)は自動的に消費電力を最適化し、Awayモードで節電効果を最大限に発揮します。

・Fan Xpert 4
「Fan Xpert 4」またはASUS UEFI BIOSを使って、ファン、ウォーターポンプ、オールインワン・クーラーを包括的にコントロールすることができます。
空冷でも水冷でも、ワンクリックですべてのパラメータを設定するオートチューニング・モードを備えています。
また、すべてのファンの回転数をデフォルトの最小値以下に抑える「エクストリームクワイエット」モードも搭載しています。
軽い作業をする際に、システムを静かに保つことができます。

・Digital Power Controls
Digi+電圧レギュレータモジュール(VRM)は、電圧降下、スイッチング周波数、電力効率の設定をリアルタイムに制御し、CPUの電圧レギュレーションを微調整することで、パフォーマンスの安定性を確保します。

・Turbo App
CPUのオーバークロック、ファンプロファイルの適用、ネットワークデータの優先順位付け、
オーディオ設定の最適化などをアプリレベルで行うことができます。






AI Overclocking

AI Overclockingは、CPUと冷却システムを自動的にプロファイリングし、最適な電圧と周波数設定を予測することで、PC性能を最大限に活用できるようにするユーティリティです。
WindowsのAI SuiteソフトウェアまたはUEFIを介して直接アクセス可能な直感的なAIオーバークロック・ユーザー・インターフェースは、あらゆるレベルのユーザーに対応しています。
経験豊富なユーザー向けに各種設定がカスタマイズ可能なユーティリティが備えられ、初心者向けにはオートチューニングオプションが用意されています。






AI Cooling

ASUS AI Coolingテクノロジーは、マザーボードに接続されたファンを自動的に管理・制御し、現在のシステム負荷や温度に応じて最適な設定を行います。
CPU温度の自動検知など、システムの動作状況に応じてファンの動作をコントロールし、冷却とともに静音性を高めています。






UEFI BIOS

ROG UEFI (BIOS)は、あなたのPCを設定・調整するために必要な機能を提供します。
分かりやすくシンプルな「EZ Mode」と、詳細な設定が可能な「Advanced Mode」の2つのモードから、
各種設定やオーバークロックなど、簡単な操作でユーザーの好みにカスタマイズできます。

・EZ Mode
システム情報やオーバークロック設定まで一つの画面で確認・設定できるモード

・Advanced Mode
各項目の詳細な設定が可能なモード

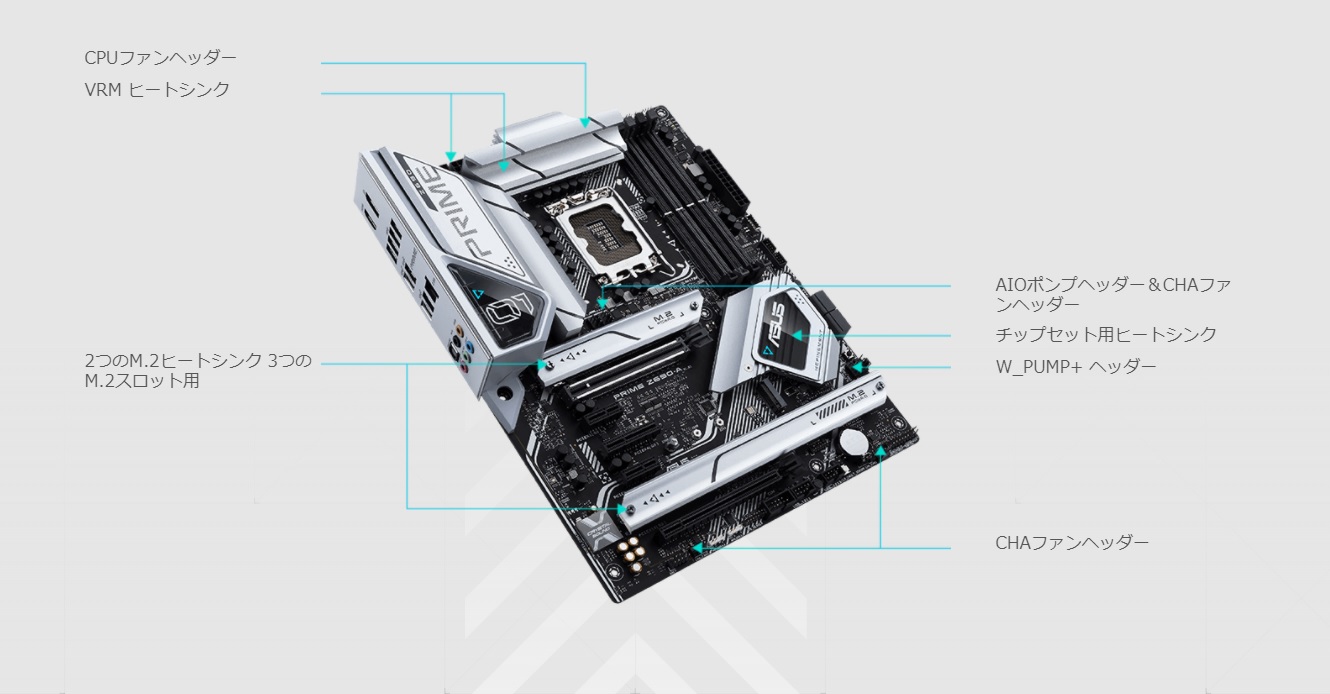

冷却

・M.2ヒートシンク
2つのM.2ヒートシンクが3つのM.2スロットに対応し、M.2ストレージで発生する持続的な転送時のスロットリングを抑制します。
ヒートシンクには取り外し可能な非脱落型ネジが装着されており、ヒートシンクを取り外す際の落下や損失のリスクを低減します。

・VRMヒートシンクとサーマルパッド
「Prime Z690-A」の2つのVRMヒートシンクは、Z590マザーボードに比べて大幅に大きくなっています。
サーマルパッドと合わせて、MOSFETやチョークからの熱伝達を改善し、冷却性能を向上させています。


・M.2バックプレート
M.2バックプレートは、M.2の裏面から放熱させることができます。
バックプレートにはQ-Latch機構が搭載されており、従来のネジを使用せずに留め具部分をひねることで簡単にSSDを固定できます。

・冷却制御機能
Fan Xpert 4ソフトウェアまたはUEFI BIOSを介して設定可能な包括的な冷却制御機能を備えています。
各ヘッダーが温度センサーをリアルタイムに監視し、動作状況に応じてファン動作をコントロールします。
動作時の静音性を高めるとともに、過熱と過電流から保護します。





最適なパワーソリューション

16+1 DrMOSパワーステージを搭載したVRMが、最新の第12世代Intel® Core™ プロセッサーの性能を発揮します。
また、独自開発のProCoolコネクターは、マザーボードから電源へのリンクを4+8ピンコネクターで強化し、12ボルトの電力を直接プロセッサーに供給します。
それぞれのジャックは、中空ピンコネクターよりも大きな電流に対応できるソリッドピンを採用しています。






メモリー

最新のDDR5メモリーに対応しています。メモリーのオーバークロックに対応するため、高速用キットだけでなく、
ロックされたパワーマネジメントIC(PMIC)を備えた初心者用メモリモジュールにも一連のオーバークロックパラメーターを提供します。

マザーボード上の専用回路は、DDR5メモリーのPMIC制限を安全に回避し、デフォルトの1.1ボルトの制限を超えて、周波数とタイミングを最大まで押し上げます。
通常、ロックが解除された制限付きPMICでは、メモリー電圧を調整するたびに、完全にシステムの電源を切ってから再起動する必要があります。
「PRIME Z690-A」は、オンボードのハードウェアとファームウェアを活用することでこの厄介な制限を巧みに処理し、
前世代のDDRメモリーで採用されていたのと同じソフトのシステムリセットプロセスを通じて電圧調整を適用することができます。

また、PMIC制限のあるメモリーモジュール専用のファームウェア機能「ASUS Enhanced Memory Profile(AEMP)」を備えています。
AEMPはキット上のメモリーチップを自動的に検出し、最適化された周波数、タイミング、電圧のプロファイルを提示します。
これらのプロファイルを適用することで、簡単にパフォーマンス向上を実現できます。






ASUS OptiMem II

トレースルーティングの設計を改善することで、最新のIntelプロセッサーのメモリー帯域幅へのアクセスを強化しました。
また、ASUS OptiMem IIテクノロジーが、異なるPCBレイヤー間のメモリー信号経路を慎重にマッピングしてパス距離を短縮し、
クロストークを大幅に削減することで、最高6000(OC)MHzの高クロックDDR5メモリーをサポートします。

ASUS OptiMem IIの利点:
・メモリーの安定性と互換性の改善
・同等の電圧でより低いメモリーレイテンシーを可能にする
・メモリー周波数のマージンを改善






ストレージ

「PRIME Z690-A」は、合計4つのM.2スロットを搭載しています。
PCIe 4.0による最大64Gbpsのデータ転送速度に対応しており、OSやアプリケーションのドライブによる起動やアプリのロード時間を短縮することができます。






コネクティビティ

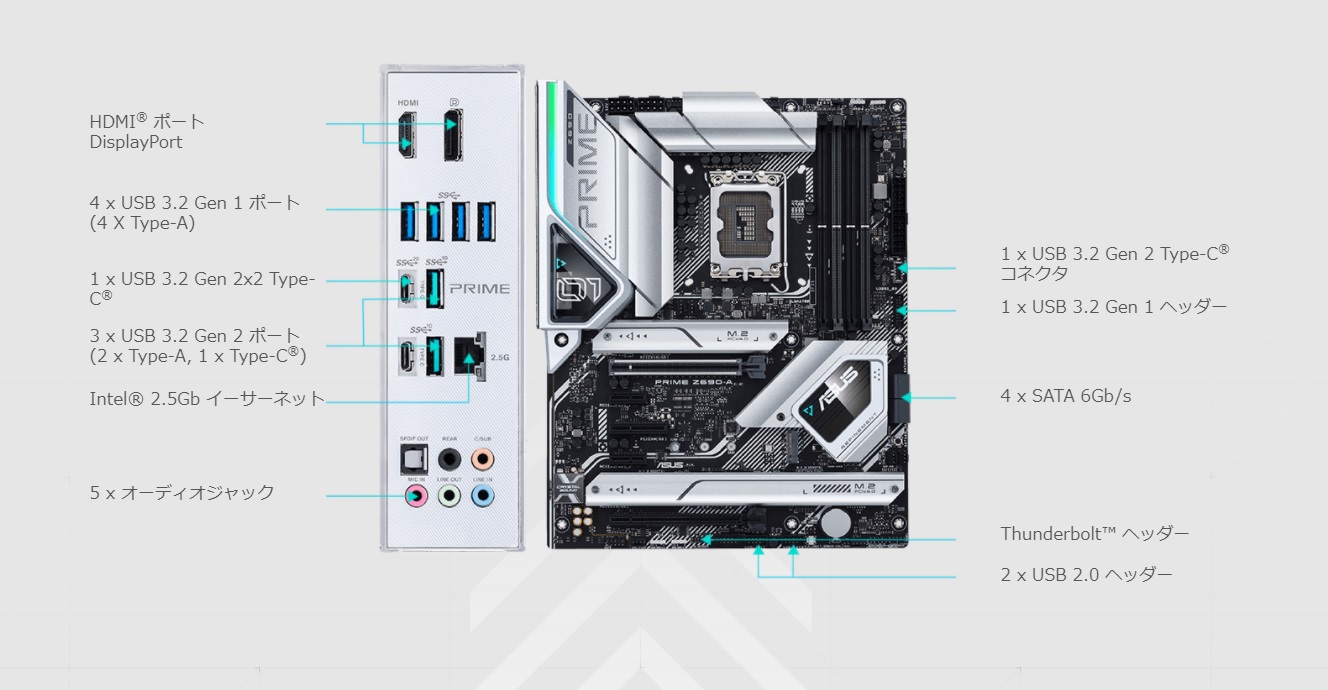

・PCIe 5.0
第12世代Intelプロセッサーは、PCIe 5.0に対応しています。
PCIe 5.0は、PCIe 4.0の2倍のデータ転送速度を提供し、データ量の多い新たなタスクを処理するために十分な堅牢性を備えています。
また、シグナルインテグリティを向上させるための電位変化、アドインカード用CEMコネクターやPCIExpressの旧バージョンとの下位互換性も備えています。

・USB 3.2 Gen 2x2 Type-C

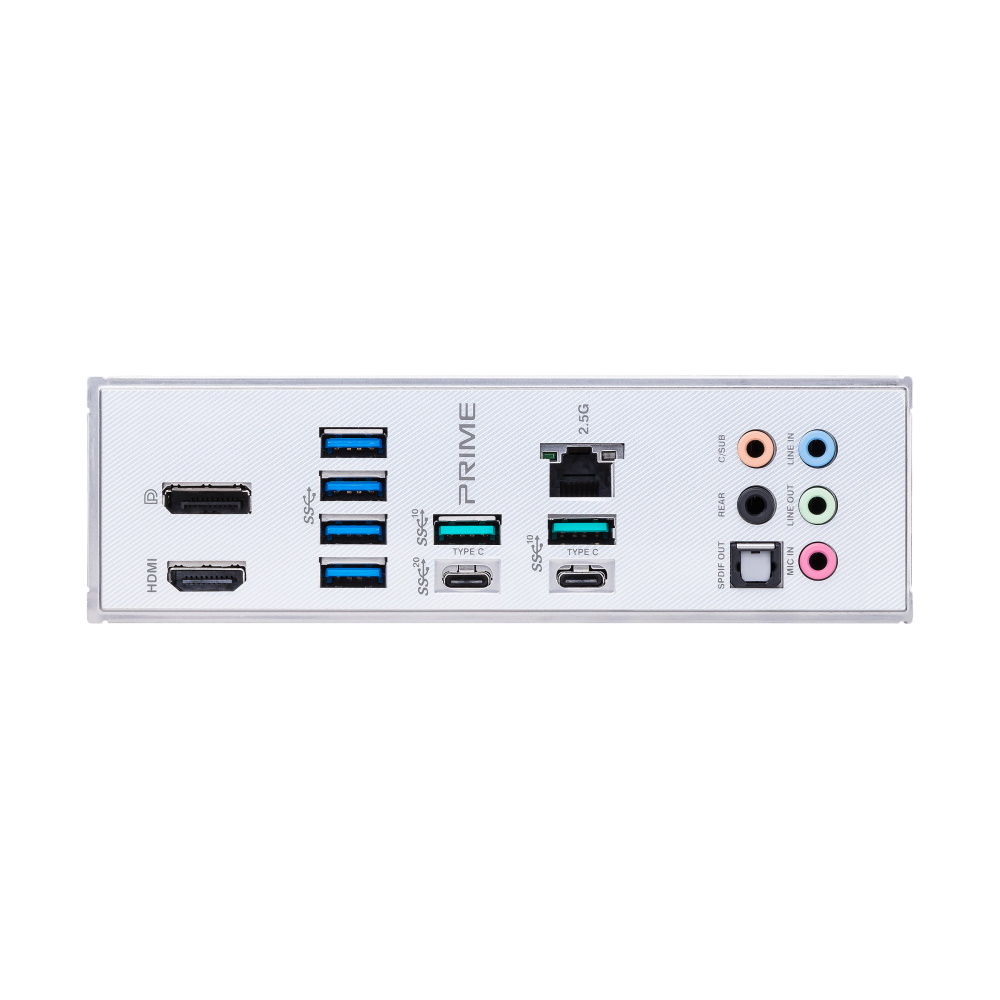

背面のI/Oパネルに最大20Gbpsの転送速度を実現するUSB 3.2 Gen 2x2 Type-C®ポートを搭載しています。

・Thunderbolt 4 対応
オンボードのヘッダーでThunderbolt 4に対応しています。
最新のIntel認定ASUS ThunderboltEX 4アドオンカードを使用すれば、1本のケーブルで最大40Gbpsの双方向通信が可能です。
さらに、このカードはマルチスクリーン接続のためのデイジーチェーン機能を備えており、最大8K解像度のディスプレイに対応。
また、デバイスを急速充電するために最大100ワットの電力を供給することができます。






ネットワーク

・Intel 2.5 Gb Ethernet (ASUS LANGuard搭載)
オンボードの2.5Gbイーサネットは、標準的なイーサネット接続よりも最大2.5倍高速なファイル転送、
スムーズでラグのないゲーム、高解像度のビデオストリーミングを実現し、有線接続を強化します。
Intelイーサネット接続I225-Vは、CPUオーバーヘッドを削減し、非常に高いTCPおよびUDPスループットを提供して、より高速でスムーズなデータ転送を実現します。

また、ASUS LANGuardはハードウェアレベルでのネットワーク保護で、信号結合技術とプレミアムなEMI防止用の表面実装タイプのコンデンサーを使用して、
信頼性の高い接続性とスループットの向上を保証します。






双方向AIノイズキャンセリング

ASUSが独自に開発したこのユーティリティは、大規模なディープラーニングデータベースを活用して、
マイクや着信音声からのバックグラウンドノイズを低減し、音声を保護しながら、音声を聞き取ることができるようにします。
キーボードの音やマウスのクリック音などの周囲の雑音を除去し、ゲーム中や通話中にもクリアに聞こえるようにします。






Exclusive Codec

「Prime Z690-A」は、Realtekと密接に提携しながら設計した独自のオーディオコーデックであるRealtek S1220を利用しています。
また、ステレオライン出力用の前例のない120dBのSN比と、ライン入力用の108dBのSNRを特長としており、純粋なオーディオクオリティを実現します。
さらに、新しいインピーダンス検出回路によりゲインが自動的に調整され、ヘッドフォンに対する最適な音量範囲が確保されます。

また、DTS:X Ultraは、チャンネル、シーン、オブジェクトに基づいたサウンドをサポートしており、対応コンテンツではよりリアルな音を楽しめます。
DTS®コーデックのポストプロセスの機能強化とデバイスレベルのチューニングも提供します。






Crystal Sound 3

・電源プリレギュレータ
電源の入力ノイズを低減して、一貫したパフォーマンスを確保します。

・オーディオシールド
アナログ/デジタル信号のドメインを分離し、多方向干渉を大幅に削減します。

・左トラックと右トラックの個別レイヤー
オーディオパス間のクロストークを最小限に抑えます。

・統合アンプ
高周波数または低周波数のロールオフなしで、高インピーダンスのヘッドフォンを駆動できます。

・De-Popサーキット
すべてのオーディオ出力において起動時のポップノイズを低減します。

・高品質のオーディオコンデンサー
高品質のパーツで臨場感あふれるサウンドシグネチャーを実現します。






ライティング

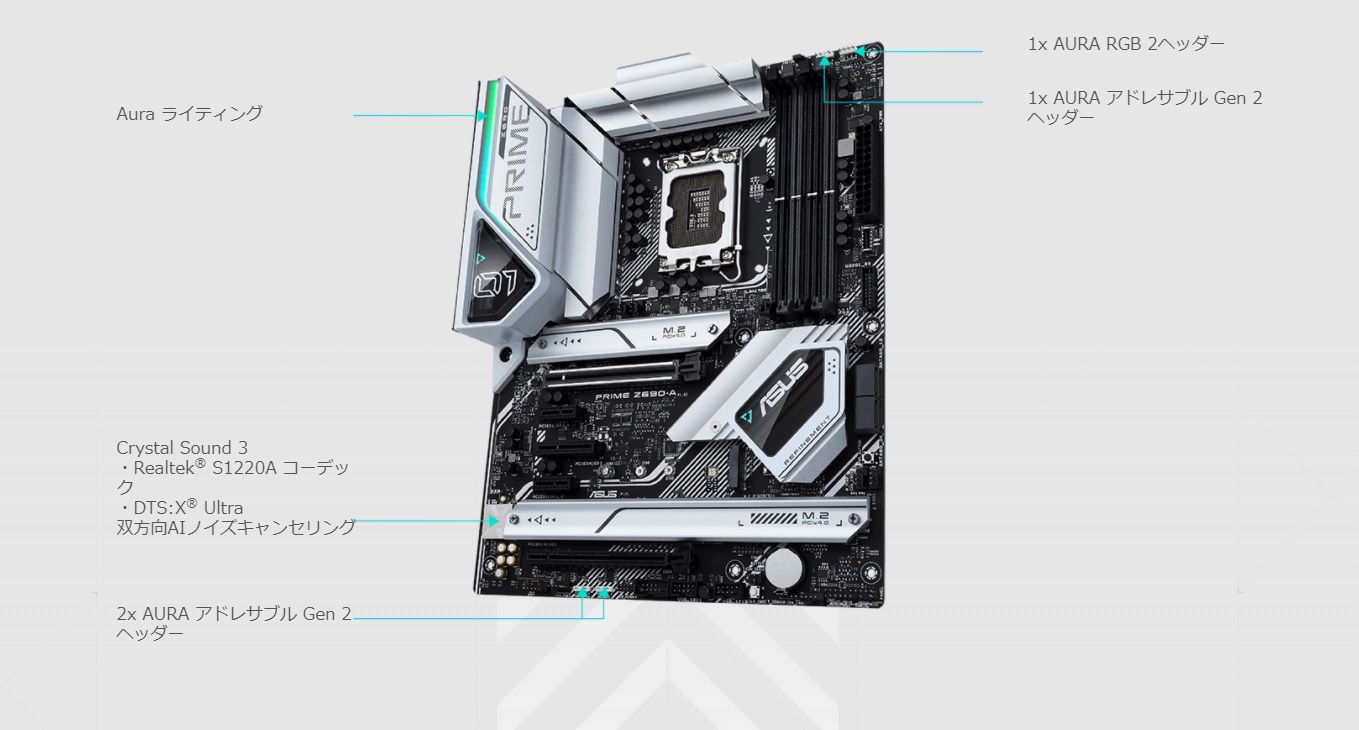

・AURA Sync
ASUSの独自ユーティリティ「Aura Sync」によってライティング制御が行えます。
互換性のあるROGグラフィックカード、モニター、マウス、キーボードを簡単に同期できるプリセットの照明効果を備えており、
PCデザインに統一感を持たせることができます。「Armoury Crate」からアクセスできます。


・アドレサブルGen 2 RGBヘッダー
アドレサブルなGen 2 RGBヘッダーは、「Aura Sync」で制御することができます。
第2世代のアドレサブルRGBデバイスのLEDの数を検出でき、特定のデバイスに合わせてライティングエフェクトを調整できるようになりました。
この新しいヘッダーは、既存のAura RGBコンポーネントとの下位互換性も備えています。






Armoury Crate

Armoury Crateは、対応製品を集中的にコントロールするために設計された新しいソフトウェアユーティリティです。
直感的なインターフェイスにより、Armoury Crateは、対応するすべてのデバイスのRGB照明とエフェクトを簡単にカスタマイズすることができます。
また、キーボードやマウスの設定など、増え続けるASUS製品の設定をコントロールすることもできます。
さらにArmoury Crateでは、製品登録やアカウント情報の修正が可能。また、ニュースページから最新情報や最新ドライバーを入手できます。






組み立てやすい

・M.2 Q-Latch
特定のツールを必要とせずにM.2 SSDの取り付けや取り外しを容易にするM.2 Q-Latchが取り付けられています。
ドライブを固定するためのシンプルなロック機構を採用しており、ネジを必要としません。

・​SafeSlot & SafeDIMM
PCIe 4.0に比べて2倍の速度を実現するPCIe 5.0で最高のデータ転送速度を確保するために、より高速なSafeSlotに対応するSMT製造プロセスを導入しました。
SafeSlotとは、PCIeスロットに追加された強化金属製のシースで、グラフィックカードをしっかりと固定するためのものです。
耐久性の高いASUS SafeDIMMシースが、選び抜かれたASUS製マザーボードのメモリーモジュールをサポートし、保護することで、モジュールを正確に、安心して挿入できます。

・FlexKey
フロントパネルヘッダーのFlexkeyを使用すると、シャーシのフロントパネルにあるリセットボタンをカスタマイズして、
Auraライティングのコントロール、DriectKey、またはシステムリセットの選択肢にすぐにアクセスできます。

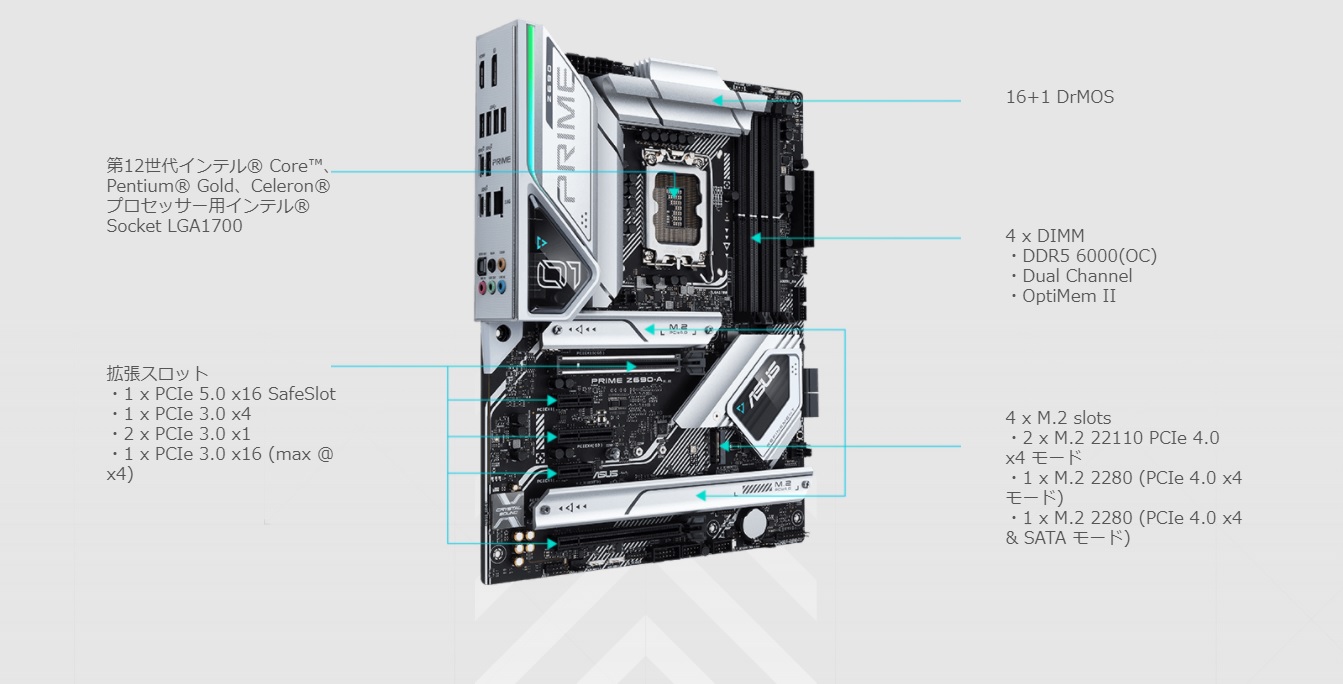

対応CPU 第12世代 Intel®プロセッサー
対応ソケット LGA1700
チップセット Intel® Z690 Chipset
メモリー DDR5-6000(OC)
メモリースロット 4 (最大128GB)
電源コネクター 24-pin Main Power connector × 1
8-pin +12V Power connector × 2
拡張スロット CPU:
PCI-Express 5.0 x16スロット × 1

チップセット:
PCI-Express 3.0 x16スロット × 1(@x4 mode)
PCI-Express 3.0 x4スロット × 1
PCI-Express 3.0 x1スロット × 2
画面出力機能 DisplayPort1.4 × 1
HDMI 2.1 × 1
ストレージ機能 CPU:
M.2_1 2242-22110(PCIe4 x4) × 1

Z690:
M.2_2 2242-2280(PCIe4 x4) × 1
M.2_3 2242-22110(PCIe4 x4) × 1
M.2_4 2242-2280(PCIe4 x4/SATA) × 1

SATA 6Gbps × 4
RAID 0/1/5/10
有線LAN機能 2.5G BASE-T (Intel® チップセット) × 1
USB
I/Oパネル:
USB 3.2 Gen2x2 Type-C × 1
USB 3.2 Gen2 Type-C × 1
USB 3.2 Gen2 Type-A × 2
USB 3.2 Gen1 Type-A × 4

基盤(内部ポート):
USB 3.2 Gen2 Type-C × 1
USB 3.2 Gen1 × 2 (1×19pin)
USB 2.0 × 4 (2×9pin)
Thunderbolt Thunderboltヘッダー × 1
オーディオ Realtek S1220A 7.1ch HD Audio
Q-LED (POST確認) 対応
ライティング ARGB Gen2ヘッダー × 3
RGBヘッダー × 1
ファンヘッダー CPUファンヘッダー × 1
CPUオプションファンヘッダー × 1
ケースファンヘッダー × 4
AIOポンプファンヘッダー × 1
W_PUMP+Header × 1
ソフトウェア Armoury Crate:対応
AI Suite 3:対応
Fan Xpert:Fan Xpert 4
BIOS 256 Mb Flash ROM, UEFI AMI BIOS
管理機能 WOL by PME、PXE

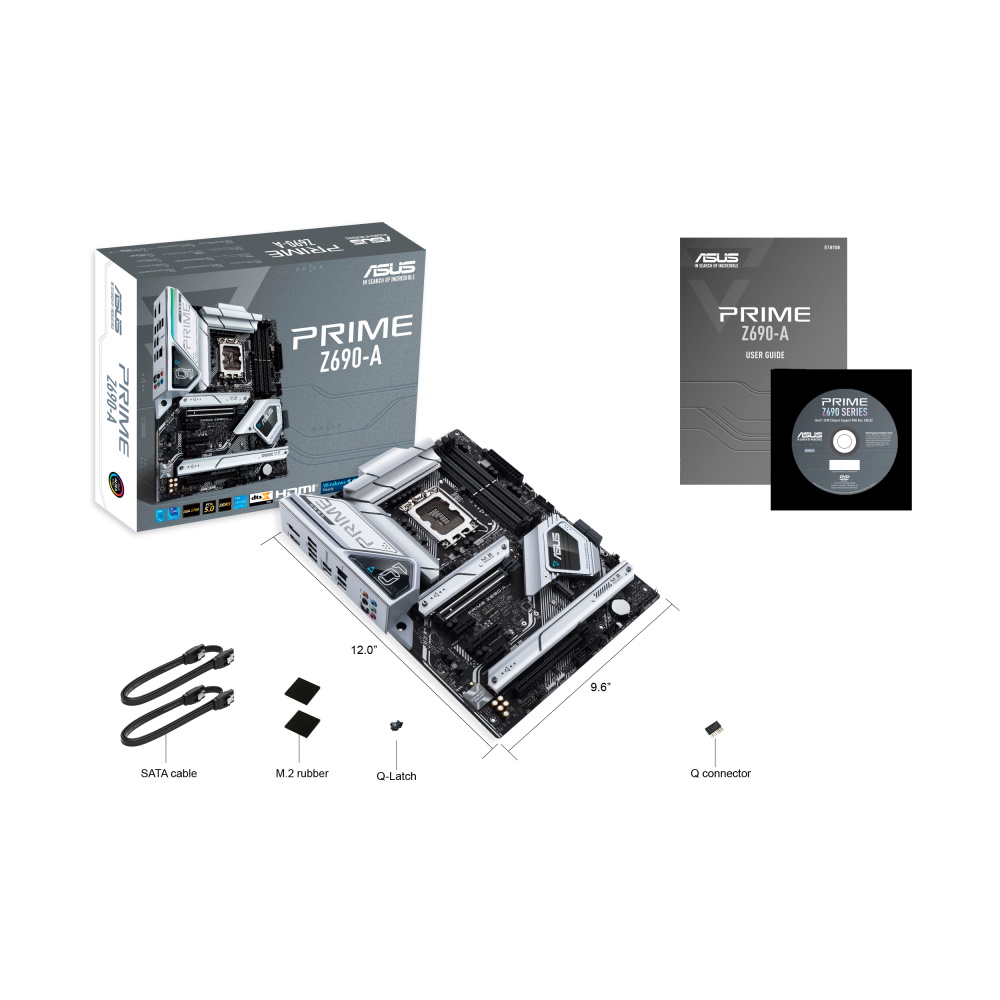

主な付属品 SATAケーブル × 2
Q-connector × 1
サポートDVD
ユーザーマニュアル
OS Windows® 11 64-bit
Windows® 10 64-bit
フォームファクター ATX Form Factor
305 × 244mm
寸法(mm) 338×273×68mm(パッケージ)
重量 1.7Kg(パッケージ込)

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
