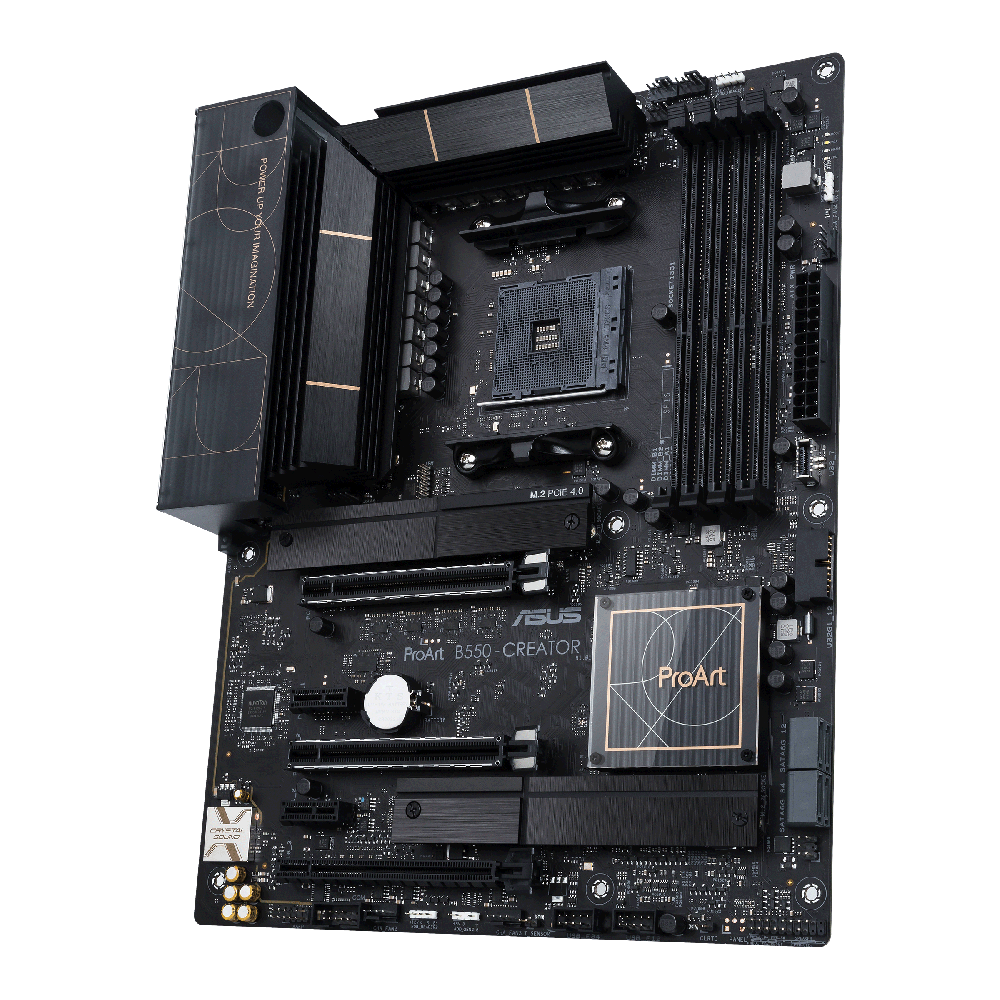

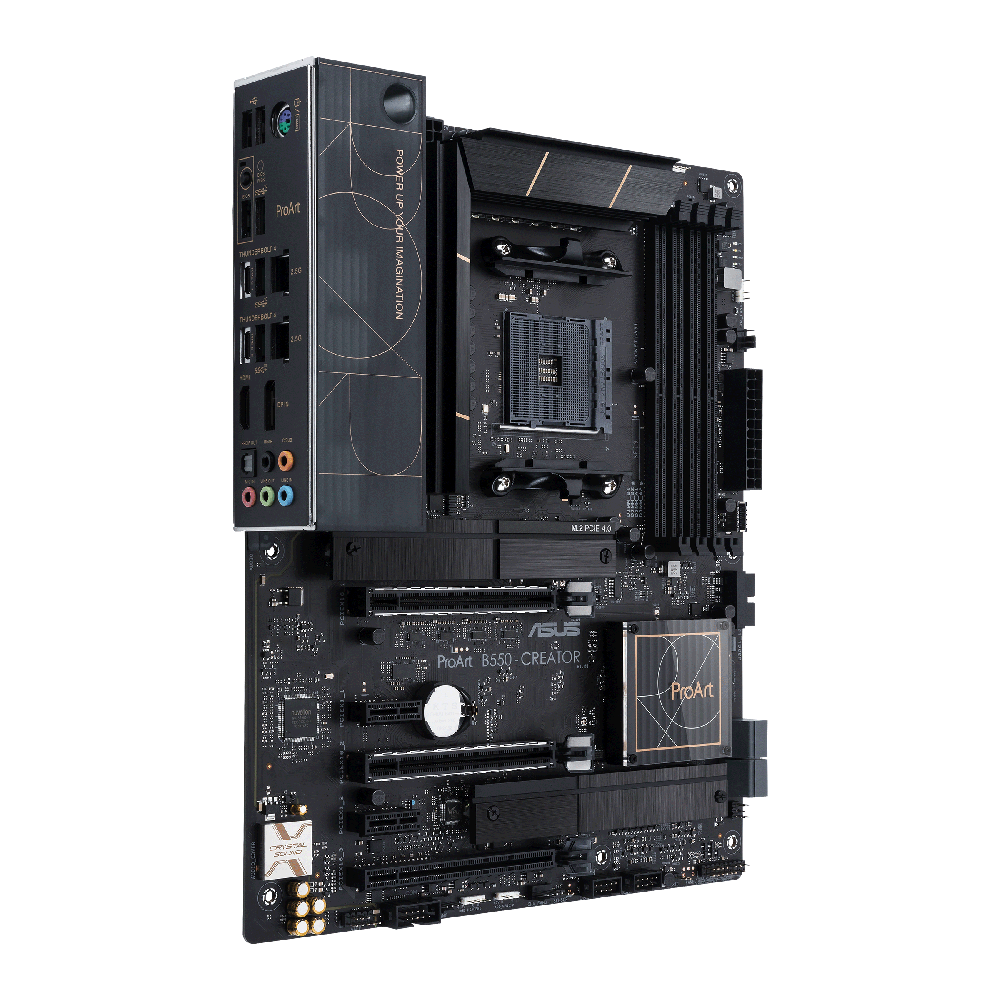

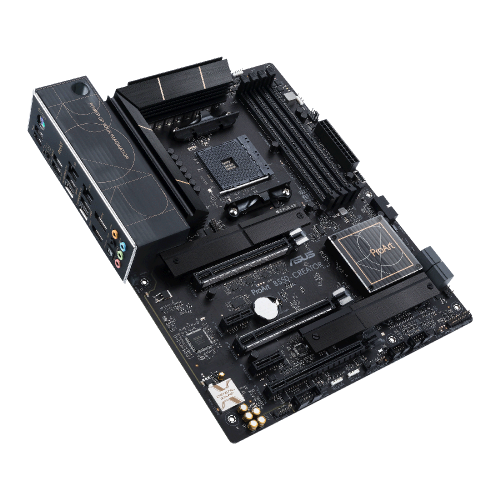

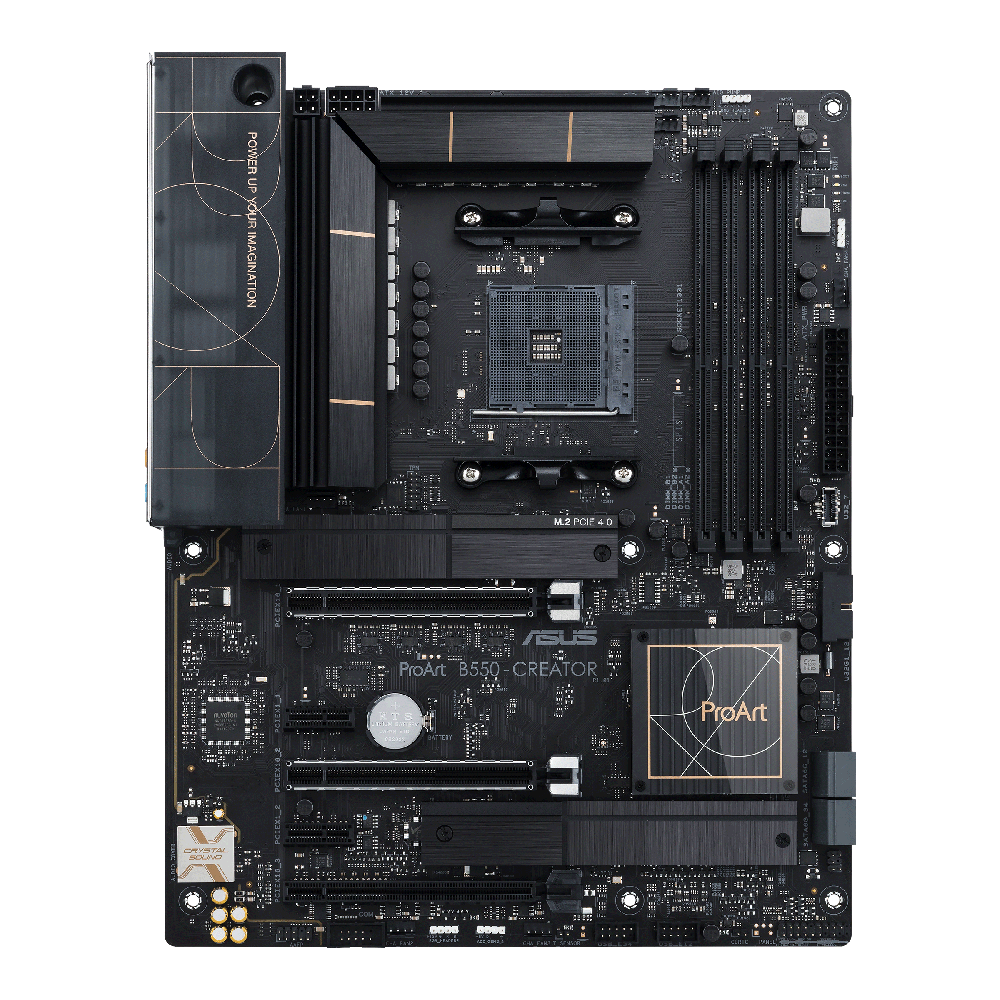

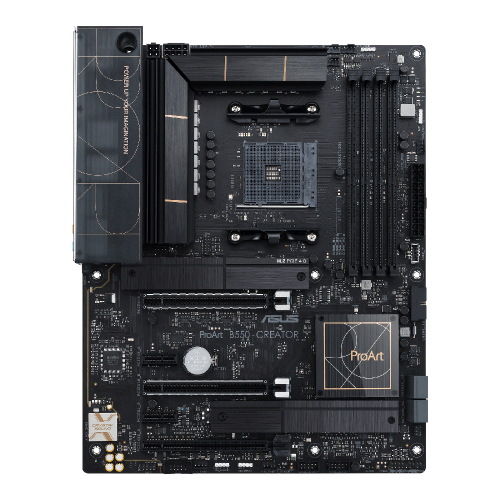

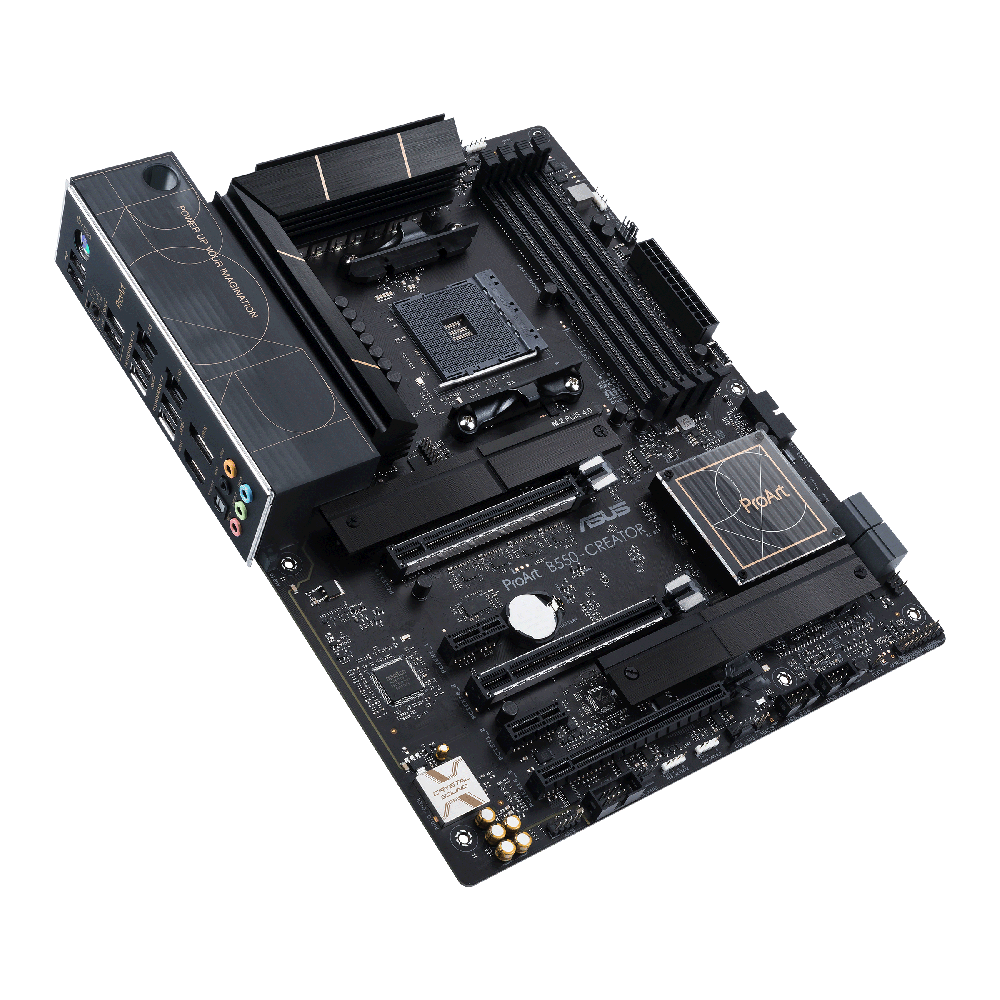

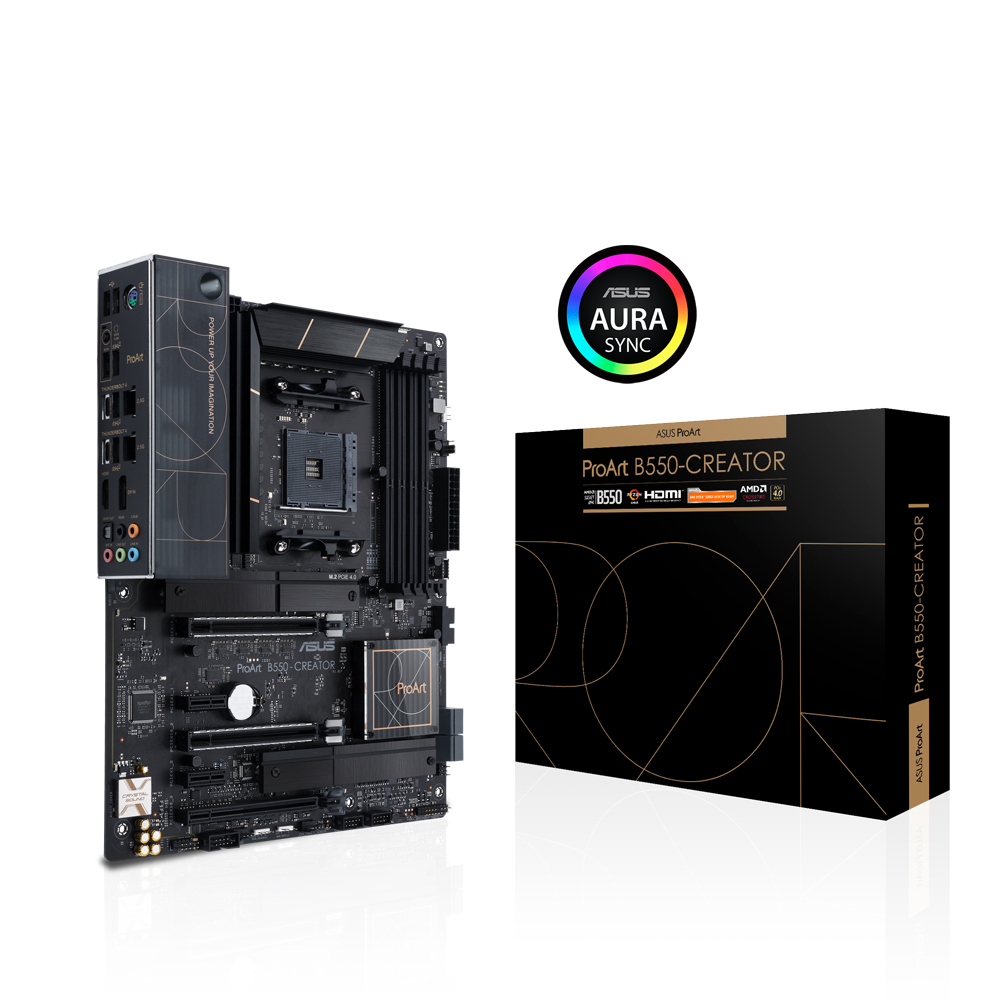

ProArt B550-CREATOR

ProArt B550-CREATOR

Thunderbolt 4ポートを2基搭載
コンテンツ制作者向けAMD Ryzen対応マザーボード

・対応CPU:AMD Ryzen 5000 / 4000 G / 3000シリーズ デスクトッププロセッサ
・対応ソケット:AM4
・チップセット:AMD B550
・対応メモリ:DDR4-4866×4 (最大128GB)
・拡張スロット:PCIe 4.0 x16×2、PCIe 3.0 x16×1、PCIe 3.0 x1×2
・画面出力端子 : HDMI 2.1×1、USB Type-C×2 (DisplayPort 1.4 / Thunderboltサポート)
・ストレージ機能:M.2×2、SATA 6Gb/s×4
・有線LAN機能:2.5GBASE-T×2 (Intel I225-V)
・USB機能:Thunderbolt 4 (Type-C)×2 (2/0)、USB 3.2 Gen 2×4 (4/0)、USB 3.2 Gen 1×3 (0/3)、USB 2.0×6 (2/4)
・フォームファクター : ATX(305mm×244mm)


ProArt B550-Creatorマザーボードは、プロクリエイターのワークフローを加速させるパワフルなハードウェアとソフトウェアのツールを備えています。包括的で効率的な冷却機能と非常に高速な接続性を備えたProArt B550-Creatorは、最新のAMD Ryzenプロセッサーの処理能力を最大限に引き出し、より速く、より多くの仕事をこなすことができます。スタイリッシュなデザイン、高度なセキュリティ機能、ASUSのマザーボードが誇る安定性と信頼性を兼ね備えたProArt B550-Creatorは、創造力を高め、クリエイティブな作業を可能にする優れたパフォーマンスを実現します。







充実したI/Oポート

2つのThunderbolt™ 4ポート、2つの2.5Gイーサネット、4つのUSB 3.2 Gen 2ポートを含む充実したI/Oポートが柔軟で手間のかからない接続を実現し、迅速なデータ転送と幅広いストレージオプションを可能にします。
Thunderbolt™ 4の各ポートは、最大40Gbpsの双方向の帯域幅を提供し、最新の高速デバイスやドライブに対応しています。また、最大2台の外付け4Kディスプレイをサポートし、PCIeの帯域幅を最大32Gbpsまで拡張します。



デュアル 2.5G イーサネット

インテル2.5Gイーサネット(I225-V)を2ポート搭載することで、データ転送の速度を向上し、高解像度の動画ストリーミングを実現しました。また、ProArt B550-Creatorに搭載されたネットワーク最適化ソフトウェア「CreationFirst」は、より多くの帯域を割り当て、作業に必要なアプリケーションを高速化することができます。

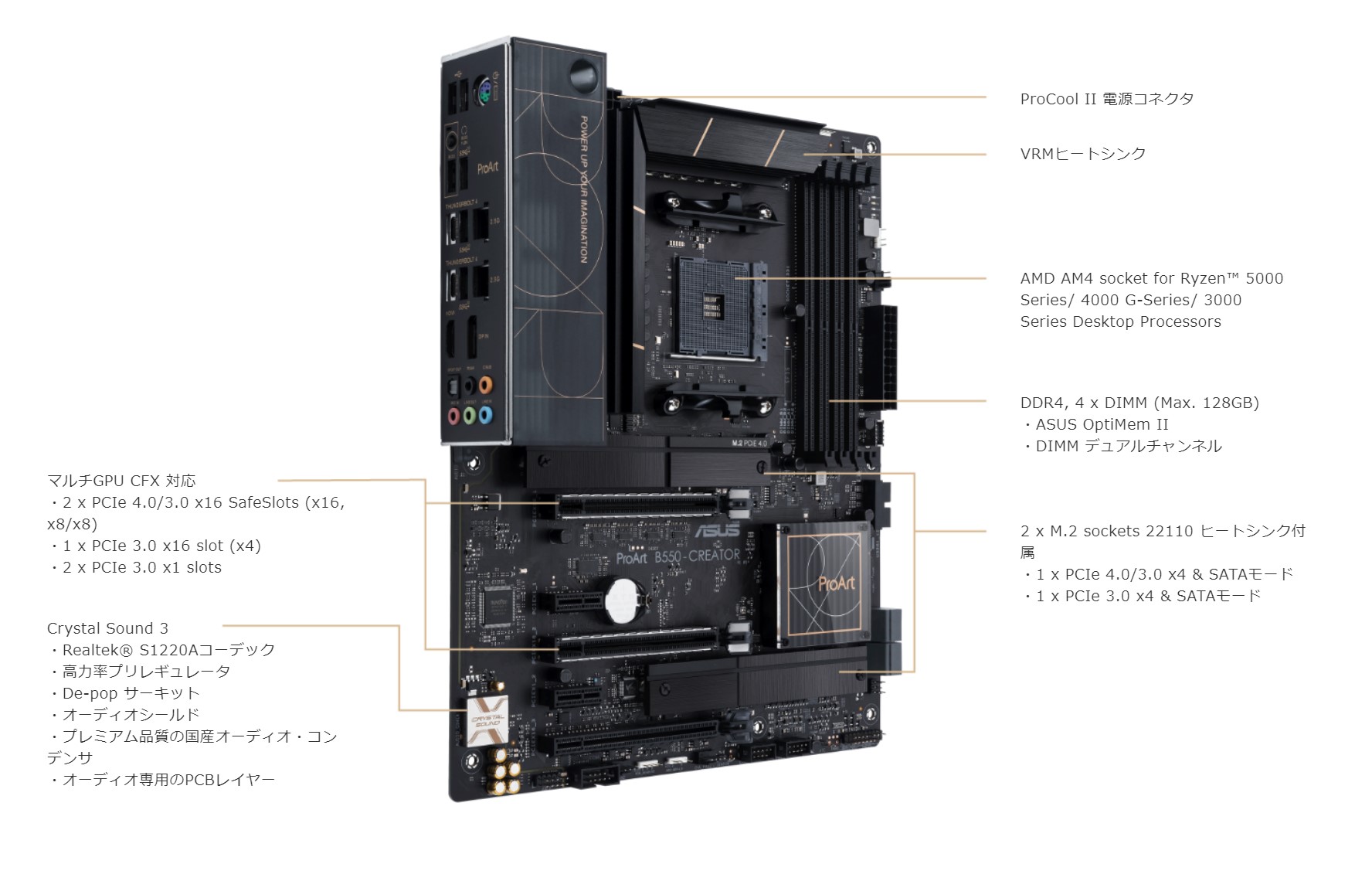

堅牢な電力設計

最新のRyzenプロセッサーを完璧に使いこなすために安定した電力供給を行い、システム全体の安定性を向上させます。ハイサイドとローサイドのMOSFETとドライバーを1つのパッケージにまとめた12+2のパワーステージは、最新のAMD Ryzenプロセッサーに必要な電力と効率を提供します。



優れた冷却性能

VRMとM.2ヒートシンクを採用した設計によりCPUとSSDを効果的に冷却します。これにより、システムの安定性と高速なストレージ性能を確保し、シームレスなコンテンツ制作ワークフローを実現します。



2 Way AIノイズキャンセリング

在宅勤務が当たり前になりつつある今、オンラインでの明瞭なやりとりは、コンテンツ制作者にとっても重要です。ASUSの最新のオーディオユーティリティは、ディープラーニングの膨大なデータベースを活用して、マイクや入力音声のバックグラウンドノイズを低減します。
対応CPU 第3世代AMD Ryzen™および第3世代AMD Ryzen™(Radeon™ Vegaグラフィックス搭載)プロセッサー
* Refer to www.asus.com for CPU support list.
搭載チップセット B550
メインメモリ Memory Channels:4DDR4 (Dual channel)
Max Memory Size:128GB

AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors
DDR4
4866(O.C)/4600(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3333(O.C.)/3200/3000/2800/2666/2400/2133 MHz ECC and non-ECC, Un-buffered Memory *"

AMD RyzenTM 4000 G-Series Processors
DDR4
5100(O.C)/4800(O.C.)/4600(O.C)/4466(O.C.)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3466(O.C.)/3200/3000/2800/2666/2400/2133 MHz ECC and non-ECC, Un-buffered Memory"

OptiMem II
Dual Channel Memory Architecture
ECC Memory (ECC mode) support varies by CPU.

* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).
グラフィックス機能 1 x HDMI™ 2.1 (4K@60Hz)
2 x Intel® Thunderbolt™ 4 ports (USB Type-C®) support DisplayPort 1.2/1.4 and Thunderbolt™ video outputs *
* Output at TBT4_E1 and TBT4_E2, the USB Type-C® ports right under RJ45 ports, each requires a USB-C to DisplayPort adapter cable. Graphics specifications may vary between CPU types.

** VGA resolution support depends on processors' or graphic cards' resolution. For more details about the video input and output settings please refer to the user manul.
拡張スロット 2 x PCIe 4.0/3.0 x16 (x16, x8/x8)

AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors
2 x PCIe 4.0 x16 (x16 or dual x8)*

AMD RyzenTM 4000 G-Series Processor
2 x PCIe 3.0 x16 (x16 or dual x8)*

AMD B550 Chipset
1 x PCIe 3.0 x16 slot (supports x4 mode)**
2 x PCIe 3.0 x1 slots***

* Support PCIe bandwidth bifurcation for RAID on CPU function.

** PCIe 3.0 x4 will be switched from Thunderbolt™ 4 to PCIEX16_3 if the slot is populated; by then Thunderbolt™ 4 will have no output

*** These PCIe x1 slots share bandwidth with M.2_2, which runs at PCIe 3.0 x4 by default. You may go to BIOS setting to set M.2_2 to PCIe 3.0 x4 or x2 at will
ストレージ機能 Supports 2 x M.2 slots and 4 x SATA 6Gb/s ports
Total supports 2 x M.2 slots and 4 x SATA 6Gb/s ports

AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors :
M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes)

AMD RyzenTM 4000 G-Series Processor :
M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes)

AMD B550 Chipset
M.2_2 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes)
4 x SATA 6Gb/s ports
Supports RAID 0, 1, 10
LAN機能 2 x Intel® I225-V 2.5Gb Ethernet
オーディオ機能 - Impedance sense for front and rear headphone outputs
- Internal audio Amplifier to enhance the highest quality sound for headphone and speakers
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input (Line-in)
- Supports up to 32-Bit/192 kHz playback*"

Audio Features
- Power pre-regulator reduces power input noise to ensure consistent performance
- Rear optical S/PDIF out port
- Premium Japanese audio capacitors
- Dedicated audio PCB layers
- Audio cover
- Unique de-pop circuit

* Due to limitations in HDA bandwidth, 32-Bit/192 kHz is not supported for 7.1 Surround Sound audio.
USB機能 Rear USB:Total 8 ports
2 x Thunderbolt™ 4 port(s) (2 x USB Type-C®) with up to 5V/3A, 15W charging support
4 x USB 3.2 Gen 2 port(s) (4 x Type-A)
2 x USB 2.0 port(s) (2 x Type-A)

Front USB:Total 7 ports
1 x USB 3.2 Gen 1 connector (support(s) USB Type-C®)
1 x USB 3.2 Gen 1 header(s) support(s) additional 2 USB 3.2 Gen 1 ports
2 x USB 2.0 header(s) support(s) additional 4 USB 2.0 ports

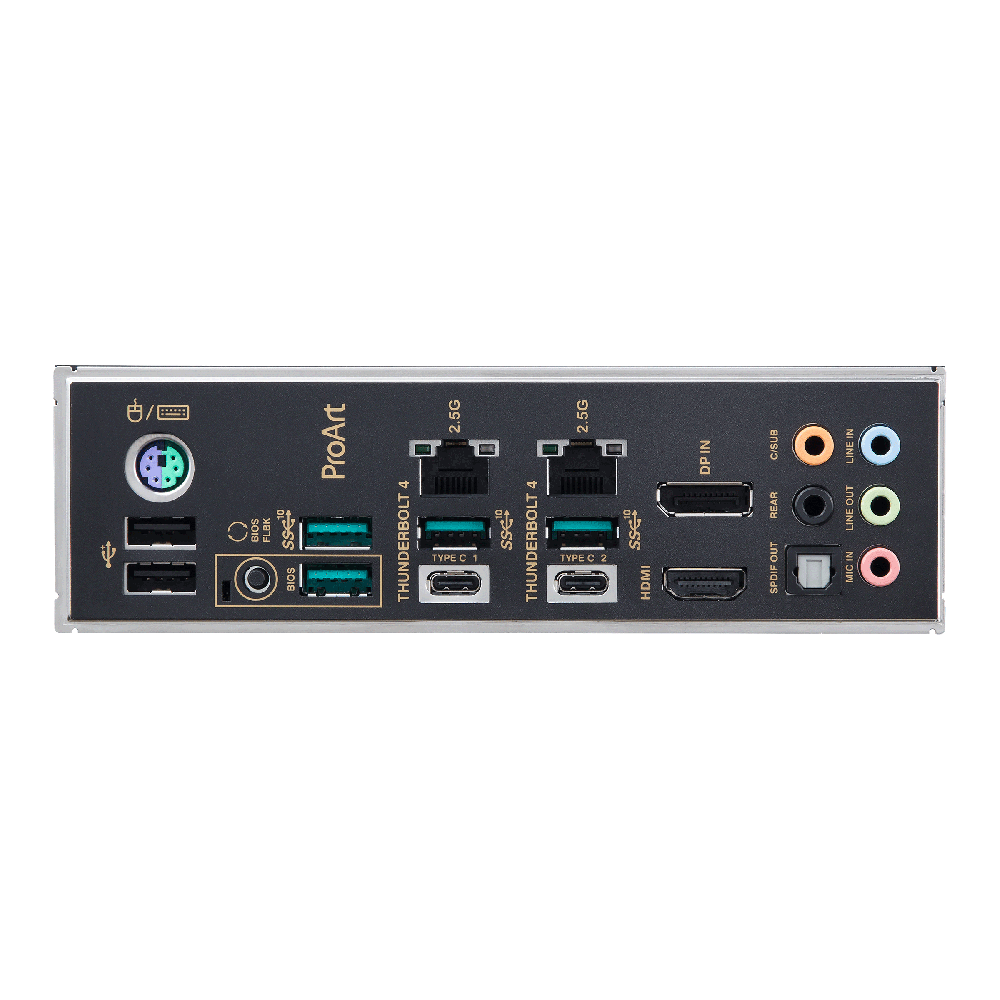

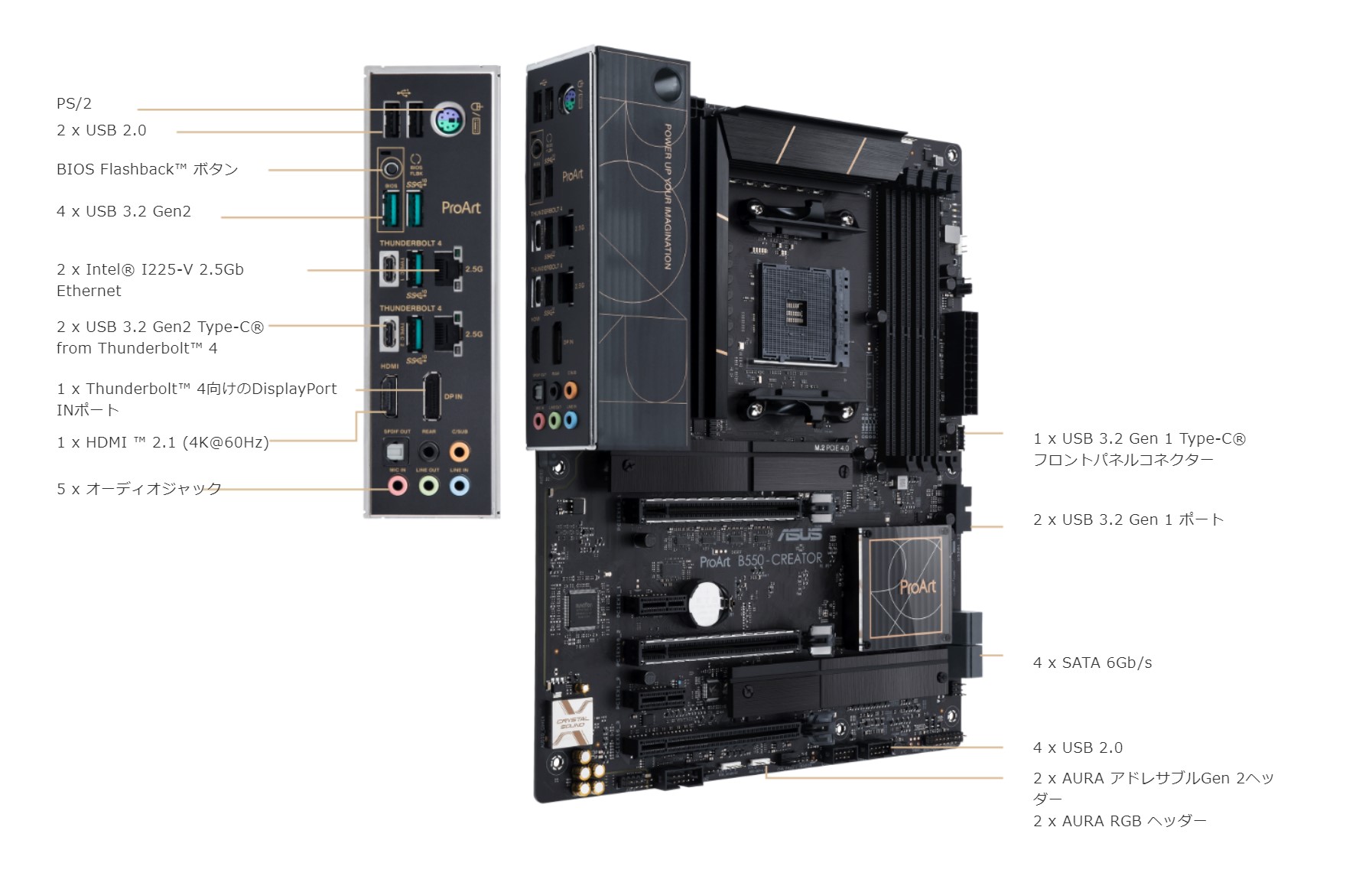

Back Panel I/O Ports 2 x Thunderbolt™ 4 USB Type-C® port(s)
4 x USB 3.2 Gen 2 port(s) (4 x Type-A)
2 x USB 2.0 port(s) (2 x Type-A)
1 x DisplayPort (Input only)
1 x HDMI™ port
2 x Intel® I225-V 2.5Gb Ethernet ports
5 x Audio jacks
1 x Optical S/PDIF out port
1 x BIOS FlashBack™ button
1 x PS/2 Keyboard/Mouse combo port
Intrernal I/O Connectors 2 x Thunderbolt™ 4 port(s) (2 x USB Type-C®) with up to 5V/3A, 15W charging support

Fan and Cooling related
1 x 4-pin CPU Fan header(s)
1 x 4-pin CPU OPT Fan header(s)
1 x 4-pin AIO Pump header(s)
4 x 4-pin Chassis Fan header(s)

Power related
1 x 24-pin Main Power connector
1 x 8-pin +12V Power connector
1 x 4-pin +12V Power connector

Storage related
2 x M.2 slots (Key M)
4 x SATA 6Gb/s ports

USB
1 x USB 3.2 Gen 1 connector (support(s) USB Type-C®)
1 x USB 3.2 Gen 1 header(s) support(s) additional 2 USB 3.2 Gen 1 ports
2 x USB 2.0 header(s) support(s) additional 4 USB 2.0 ports

Miscellaneous
2 x AURA Addressable Gen 2 header(s)
2 x AURA RGB header(s)
1 x Clear CMOS header
1 x COM Port header
1 x Front Panel Audio header (AAFP)
1 x Speaker header
1 x SPI TPM header (14-1pin)
1 x 20-5 pin System Panel header
1 x Thermal Sensor header
Special Features Y
Extreme Engine Digi+
- 5K Black Metallic Capacitors

ASUS 5X PROTECTION III
- DIGI+ VRM (- Digital power design with Dr. MOS)
- Enhanced DRAM Overcurrent Protection
- ESD Guards
- LANGuard
- Overvoltage Protection
- SafeSlot Core
- Stainless-Steel Back I/O

ASUS Q-Design
- Q-DIMM
- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])
- Q-Latch
- Q-Slot

ASUS Thermal Solution
- M.2 heatsink
- VRM heatsink design

ASUS EZ DIY
- BIOS FlashBack™ button
- BIOS FlashBack™ LED
- Box Headers
- ProCool II
- Pre-mounted I/O shield
- SafeSlot

AURA Sync
- AURA RGB header(s)
- Addressable Gen 2 RGB header(s)

Bespoke Motherboard Design & Business Focused Features
- 24/7 Reliability
- Overcurrent Protection
Software Features ASUS Exclusive Software

Armoury Crate
- AURA Creator
- AURA Sync
- Two-Way AI Noise Cancelation

AI Suite 3
- 5-Way Optimization by Dual Intelligent Processors 5

TPU
EPU
Digi+ VRM
Fan Xpert 4
Turbo app

- EZ update
ASUS CPU-Z

IT Management software supported

- ASUS Control Center Express(ACCE)

ProArt Creator Hub
AI Charger
DAEMON Tools
Norton Anti-virus software (Free Trial version)
WinRAR
UEFI BIOS

ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode

FlexKey
主な付属品 Cables
2 x SATA 6Gb/s cables
1 x DP to DP cable for Thunderbolt™ 4

Miscellaneous
1 x M.2 Rubber Package(s)

Installation Media
1 x Support DVD

Documentation
1 x ACC Express Activation Key Card
1 x User manual
BIOS機能 256 Mb Flash ROM, UEFI AMI BIOS
管理機能 WOL by PME, PXE
OS Windows® 10 64-bit
フォームファクター(サイズW×D) ATX
30.5cm×24.4cm

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
