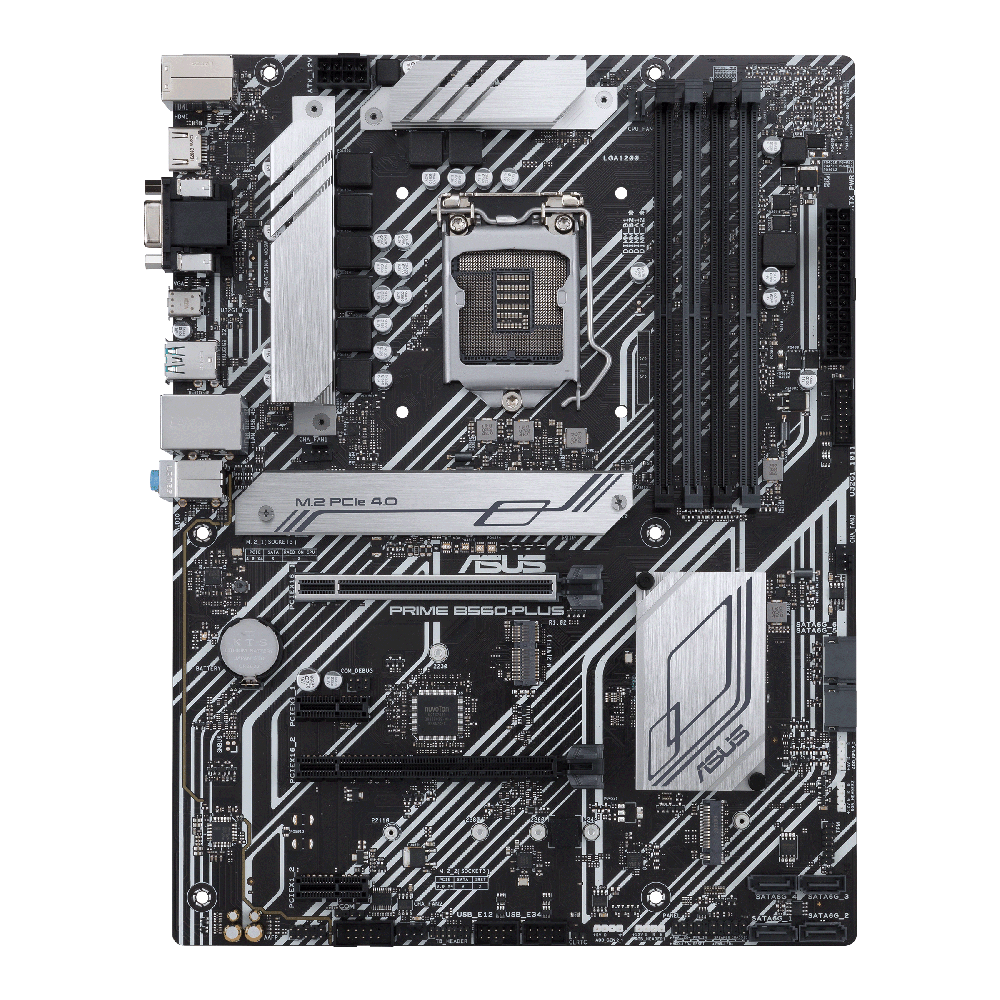

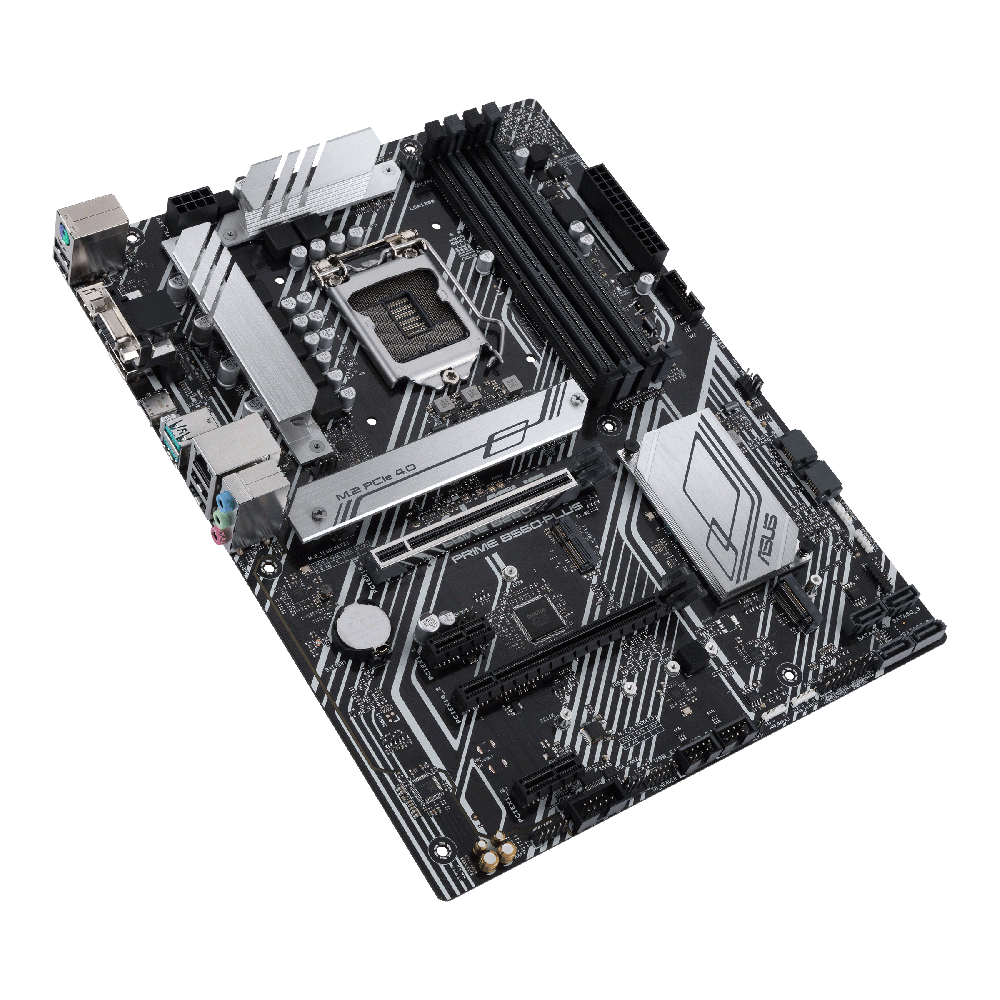

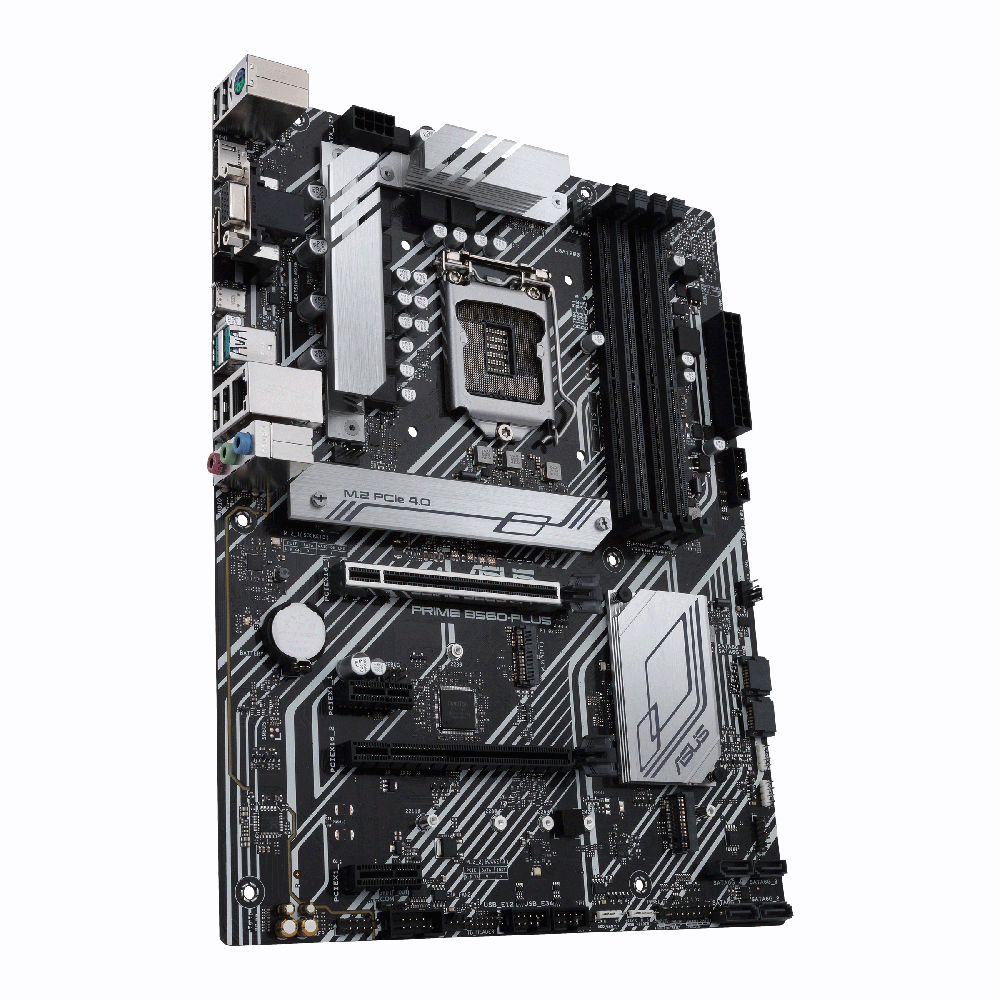

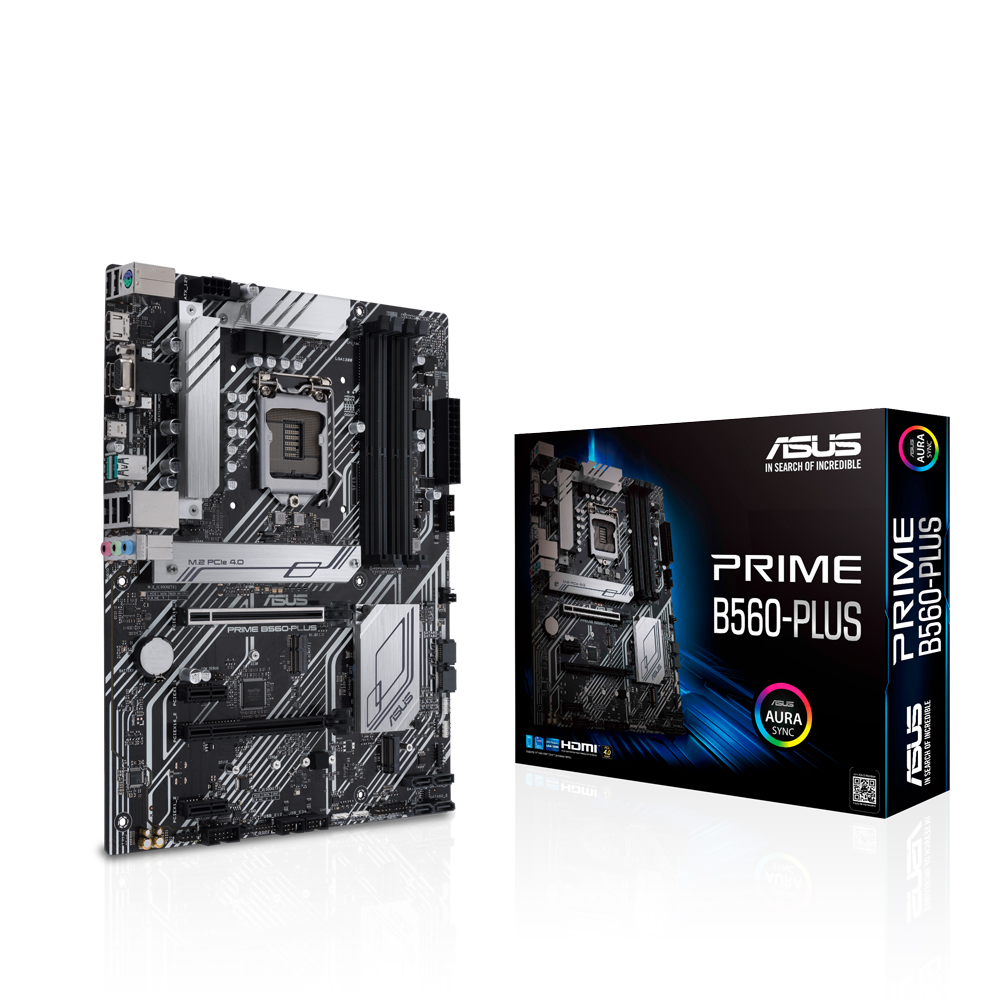

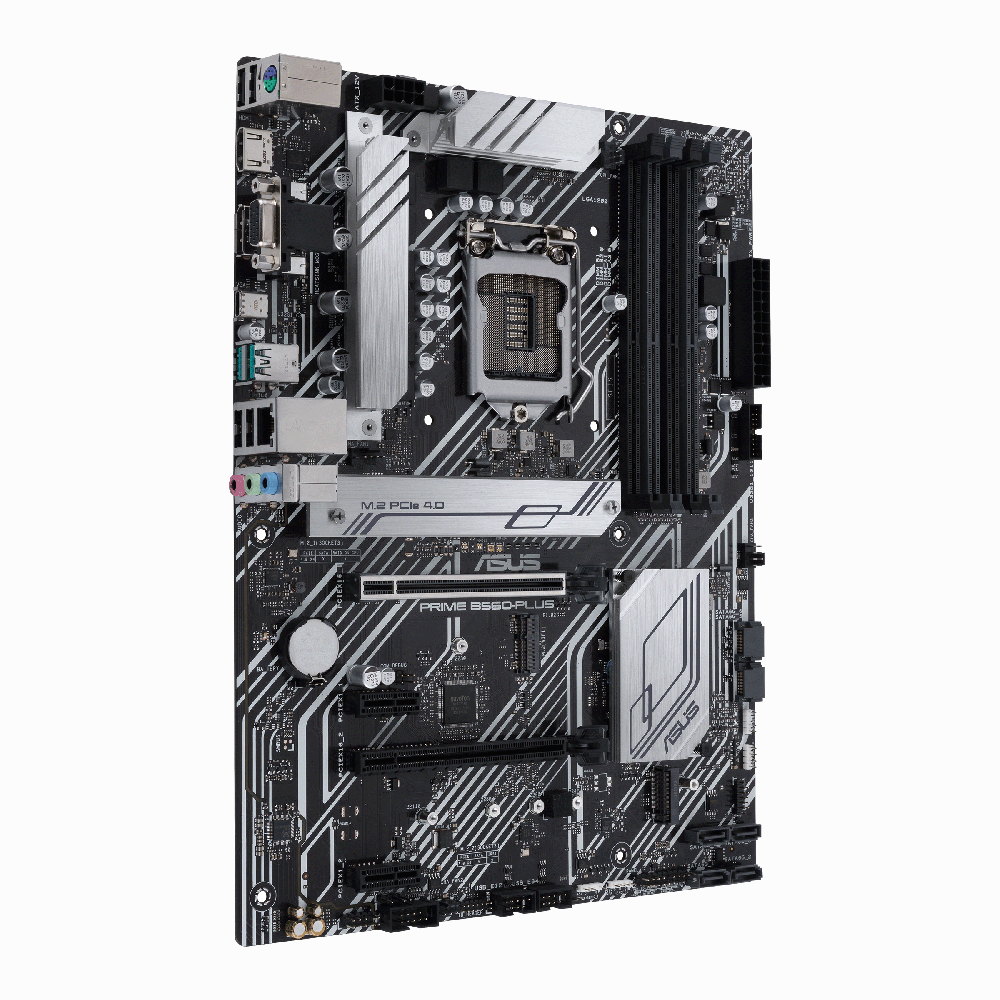

PRIME B560-PLUS

PRIME B560-PLUS

B560 ATXマザーボード・PRIMEシリーズモデル
8フェーズVRM・ヒートシンク搭載、D-Sub出力にも対応

・対応ソケット : LGA 1200
・対応CPU : 第11世代 Intel Core プロセッサ/ 第10世代 Intel Core、Pentium Gold、Celeron プロセッサ
・チップセット : Intel B560
・対応メモリ : DDR4-4600×4(最大128GB)
・画面出力端子 : HDMI 2.0×1、DisplayPort 1.4×1、D-Sub 15ピン×1
・拡張スロット : PCIe 4.0 x16×1、PCIe 3.0 x16×1、PCIe 3.0 x1×2
・ストレージ機能 : M.2×2、SATA 6Gb/s×6
・有線LAN機能 : 1000BASE-T×1
・USB(外部/内部): USB 3.2 Gen 2×2 (2/0)、USB 3.2 Gen 1×3 (1/2)、USB 2.0×8 (4/4)
・フォームファクタ : ATX(305mm×234mm)

ASUS Primeシリーズマザーボードは、第10世代および第11世代のIntel® Core™ プロセッサーの潜在能力を最大限に引き出すために専門的に設計されています。堅牢な電源設計、包括的な冷却ソリューション、インテリジェントなチューニングオプションを誇るPRIME B560-PLUSは、日常的に使用するユーザーやDIYでPCを構築するユーザーに、直感的なソフトウェアとファームウェアによる幅広いパフォーマンスチューニングオプションを提供します。

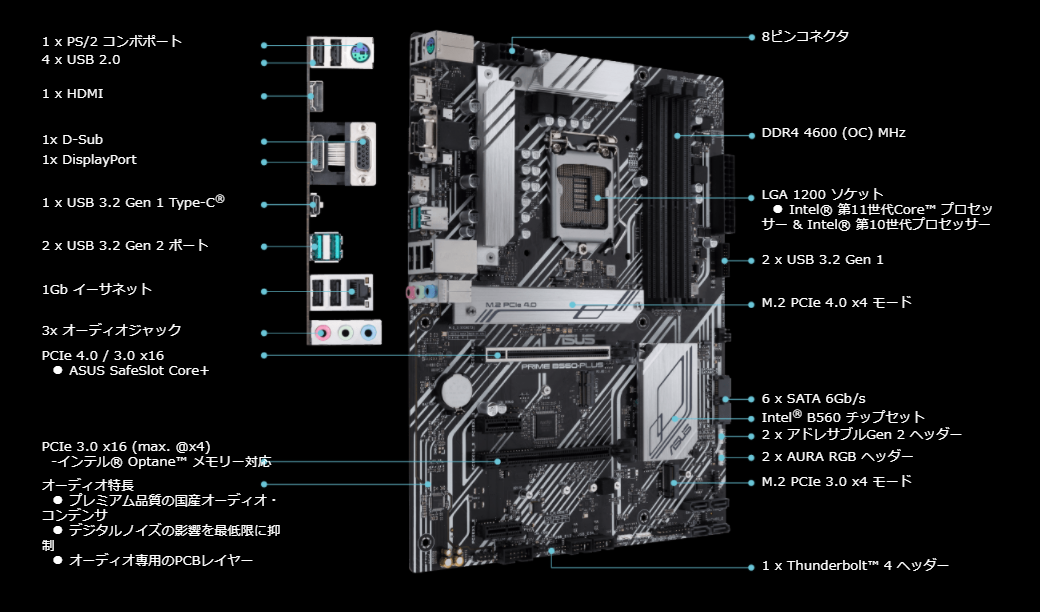

【PRIME B560-PLUSの主な特徴】



DIGI+ VRM

ASUSオリジナルの「DIGI+ VRM」デジタル電源回路を、マザーボードの心臓部とも言えるCPU部分の電源回路に搭載されています。DIGI+ VRMは応答性に優れており、負荷によって激しく変動するCPUの要求電力に対して、低遅延でより正確な電力供給を行うことができます。



デュアルM.2スロット搭載

Prime H570-PLUSは、合計2つのM.2スロットを搭載しています。1つのスロットは、PCI Express® 4.0による最大64Gbpsのデータ転送速度に対応しており、OSやアプリケーションのドライブによる起動やアプリのロード時間を短縮することができます。

* 実際の伝送速度は、理論上の最大速度よりも低くなります。
** M.2_1はPCIe 4.0、M.2_2はPCIe 3.0に対応しています。



ASUS OptiMem

マザーボードのトレースルーティングの改訂により、最新のインテルプロセッサにメモリ帯域幅への無制限のアクセスを提供します。また、ASUS OptiMem テクノロジーは、異なるPCBレイヤー間のメモリ信号経路を慎重にマッピングしてビアを減らし、クロストークを大幅に低減するシールドゾーンを追加しています。



Fan Xpert

Fan Xpert 2+は、CPUファンとケースファンの回転速度を温度に応じて細かく制御できるファンコントロール機能です。Windows用のソフトを使うことで、CPUの温度が設定温度を超えたらファンの回転数を上げるといった設定や、CPUの温度に応じて段階的にファンの回転数を変更するといった設定を簡単に行うことが可能です。



M.2 ヒートシンク

1つのM.2ヒートシンクが2つのM.2スロットに対応し、M.2ストレージで発生する持続的な転送時のスロットリングを抑制します。ヒートシンクは拘束力のあるネジで固定されており、他のM.2スロットに移動することも可能です。



PCIe® 4.0 スロット

ASUS H570マザーボードは、第11世代Intel® Core™ CPUに特化して設計されており、最新のGPUに対応したPCIe® 4.0接続機能を備えています。広い帯域幅と超高速な転送速度により、高負荷にも難なく対応できる機能豊富なビルドを実現します。



USB 3.2 Gen 2 Type-A

互換性のあるケースに対応した高速USB 3.2 Gen 2接続のリアパネルUSB Type-Aコネクタを含む、多数のUSBポートがハイエンドの周辺機器を搭載したリグをサポートします。



Thunderbolt™ 4 ヘッダー搭載

オンボードのヘッダーでThunderbolt™ 4に対応しています。最新のインテル認定ASUS ThunderboltEX 4アドオンカードを使用すれば、1本のケーブルで最大40Gbpsの双方向通信が可能になります。さらに、このカードはマルチスクリーン接続のためのデイジーチェーン機能を備えており、最大8K解像度のディスプレイをサポートします。また、最大100ワットの電力を供給し、デバイスを急速充電することができます。



Aura Sync

ASUS Auraは、内蔵されているRGB LEDや、オンボードのRGBヘッダーに接続されているストリップやデバイスなど、さまざまな機能をプリセットすることができます。ASUS Auraは、内蔵されたRGB LEDのほか、RGBヘッダーに接続されたストリップやデバイスなど、さまざまな機能をプリセットしたRGBライティングコントロール機能を搭載しており、Aura対応のハードウェアとの同期が可能です。
対応CPU Intel® Socket LGA1200 for 11th Gen Intel® Core™ Processors & 10th Gen Intel® Core™, Pentium® Gold and Celeron® Processors
Supports Intel® 14nm CPU
Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0*
* Refer to www.asus.com for CPU support list.
** Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types.
チップセット Intel® B560 Chipset
メモリー 4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3333(OC)/3200(OC)/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered memory*

Dual channel memory architecture
Supports Intel® Extreme Memory Profile (XMP)
ASUS OptiMem

* 11th Gen Intel® processors support 2933/2800/2666/2400/2133 natively.
* 10th Gen Intel® Core™ i7/i9 processors support 2933/2800/2666/2400/2133 MHz natively, others will run at the maximum transfer rate of DDR4 2666MHz.

Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists), and memory frequency support depends on the CPU types.
グラフィックス
1 x DisplayPort 1.4
1 x D-Sub
1 x HDMI 1.4/2.0***

*Graphics specifications may vary between CPU types.
** For Intel® 11th & 10th processors, support DisplayPort 1.4 with max. resolution of 4096 x 2304 @60Hz. Please refer to www.intel.com for any update.
***Only Intel® 11th processors support HDMI™ 2.0 with max. resolution of 4K@60Hz, others will only support HDMI™ 1.4 with max. resolution of 4K@30Hz. Please refer to www.intel.com for any updates.
拡張スロット Intel® 11th &10th Gen Processors
1 x PCIe 4.0/3.0 x16 slot*
- Intel® 11th processors support PCIe 4.0 x16
- Intel®10th processors support PCIe 3.0 x16

Intel® B560 Chipset
1 x PCIe 3.0 x16 slot (supports x4 mode)*
2 x PCIe 3.0 x1 slots

*Enable RST PCIe Storage Remapping for PCH attached PCIe slots to activate Intel® Optane Memory.
ストレージ Intel® 11th Gen Processors
- M.2_1 slot (Key M) type 2242/2260/2280/22110 (supports PCIE 4.0 x 4 )
- Only Intel® 11th processors support PCIe 4.0 x4 mode, this slot will be disabled for other CPUs

Intel® B560 Chipset
- M.2_2 slot (Key M) type 2242/2260/2280/22110 (supports PCIE 3.0 x 4 & SATA mode modes)
- 6 x SATA 6Gb/s ports

When a device in SATA mode is installed on the M.2_2 socket, SATA6G_2 port cannot be used.
Ethernet 1 x Intel® I219-V 1Gb Ethernet
ASUS LANGuard
Wireless & Bluetooth Wi-Fi E Keyのみ
USB Rear USB:Total 7 ports
2 x USB 3.2 Gen 2 ports (2 x Type-A)
1 x USB 3.2 Gen 1 port (1 x USB Type-C®)
4 x USB 2.0 ports

Front USB:Total 6 ports
1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2 x USB 2.0 headers support additional 4 USB 2.0 ports
オーディオ

Realtek ALC897 7.1-Channel High Definition Audio CODEC*

 Jack-detection, Multi-streaming, Front Panel Jack-retasking
- Supports up to 24-Bit/192kHz playback

Audio Features
- Audio Shielding
- Premium Japanese audio capacitors
- Dedicated audio PCB layers

*A chassis with an HD audio module in the front panel is required to support 7.1-channel audio output.

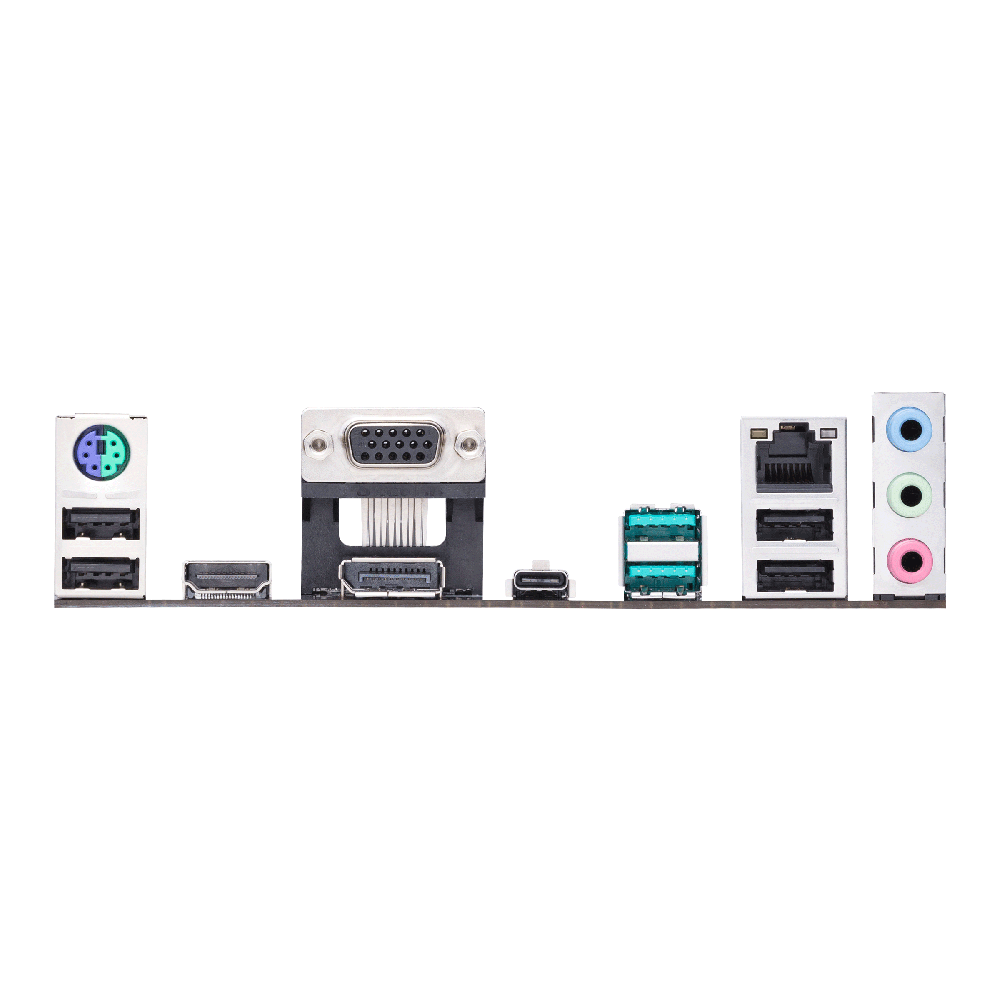

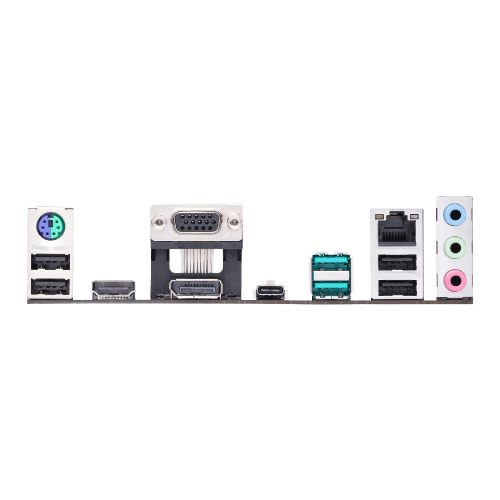

Back Panel I/O Ports

1 x DP port
1 x HDMI port
1 x D-Sub port
3 x Audio jacks
1 x PS/2 Keyboard/Mouse combo port
1 x Intel® I219-V 1Gb Ethernet port
4 x USB 2.0 ports (4 x Type-A)
2 x USB 3.2 Gen 2 ports (2 x Type-A)
1x USB 3.2 Gen 1 port (1 x USB Type-C®)

Intrernal I/O Connectors

TB Header (アドオンTBカード用)×1

Fan and cooling-related
1 x 4-pin CPU Fan header
3 x 4-pin Chassis Fan headers

Power related
1 x 24-pin Main Power connector
1 x 8-pin +12V Power connector

Storage related
2 x M.2 slots (Key M)
6 x SATA 6Gb/s ports

USB
1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2 x USB 2.0 headers support additional 4 USB 2.0 ports

Miscellaneous
2 x AURA Addressable Gen 2 headers
2 x AURA RGB headers
1 x Clear CMOS jumper
1 x COM Port header
1 x Front Panel Audio header (AAFP)
1 x S/PDIF out header
1 x 20-3pin System Panel header with Chassis intrude function
1 x SPI TPM header (14-1 pin)
1 x M.2 slot (key E)
1 x Thunderbolt 4 header

Special Features

ASUS 5X PROTECTION III
- ASUS DIGI+VRM
- ASUS LANGuard
- ASUS Overvoltage Protection
- ASUS SafeSlot Core+
- ASUS Stainless-Steel Back I/O

ASUS Q-Design:
- ASUS Q-DIMM
- ASUS Q-Slot

ASUS Thermal Solution
- Flexible M.2 heatsink
- VRM heatsink design

ASUS EZ DIY
- Box Headers

AURA SYNC
- AURA RGB headers
- Addressable Gen 2 RGB headers

Software Features

ASUS Exclusive Software:
Armoury Crate
- AURA Creator
-AURA Sync

AI Suite 3
-Performance And Power Saving Utility

Turbo EVO

Digi+ VRM

EPU

Fan Xpert 2+
- EZ update

ASUS CPU-Z

DAEMON Tools

Norton Anti-virus software(Free Trial for 60 days)

WinRAR

UEFI BIOS

ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode

BIOS 128 Mb Flash ROM, UEFI AMI BIOS
Manageability WOL by PME, PXE
主な付属品

Cables
2 x SATA 6Gb/s cables

Miscellaneous
1 x M.2 Rubber Package
1 x IO Shield
1 x M.2 SSD screw package
1 x M.2 Key E screw package

Installation Media
1 x Supporting DVD

Documentation
1 x User's manual

※BIOSやドライバーなどは、ASUS WEBサイトのサポートページからもダウンロードいただけます。

OS Windows® 10 64-bit
フォームファクター
ATX
30.5cm×23.4cm


※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
