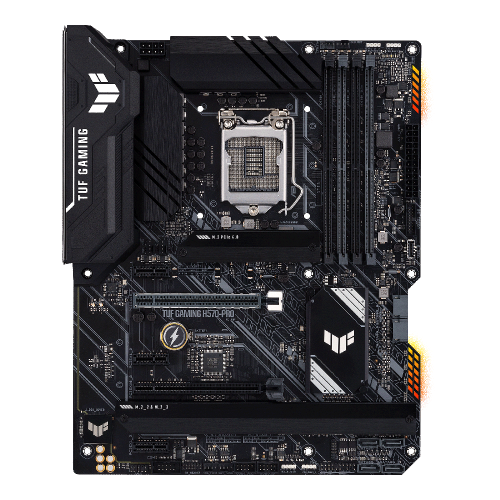

TUF GAMING H570-PRO

TUF GAMING H570-PRO

Intel第11世代CPUに対応するH570チップセット搭載マザーボード
耐久性の高いTUF Gamingシリーズモデル

・対応ソケット : LGA 1200
・対応CPU : 第11世代 Intel Core プロセッサ/ 第10世代 Intel Core、Pentium Gold、Celeron プロセッサ
・チップセット : Intel H570
・対応メモリ : DDR4-5000×4(最大128GB)
・画面出力端子 : HDMI 2.0×1、DisplayPort 1.4×1
・拡張スロット : PCIe 4.0 x16×1、PCIe 3.0 x16×1、PCIe 3.0 x1×3
・ストレージ機能 : M.2×3、SATA 6Gb/s×6
・有線LAN機能 : 2.5GBASE-T×1
・USB(外部/内部): USB 3.2 Gen 2x2×1 (1/0)、USB 3.2 Gen 2×2 (2/0)、USB 3.2 Gen 1×4 (1/3)、USB 2.0×8 (4/4)
・フォームファクタ : ATX(305mm×244mm)



ASUS TUF GAMING H570-PRO は、最新のIntel® プロセッサーに必要な要素をすべて取り入れ、ゲームに適した機能と確かな耐久性を兼ね備えています。このマザーボードは、ミリタリーグレードのコンポーネント、アップグレードされたパワーソリューション、および包括的な冷却システムを備えており、マラソンゲームでの安定したパフォーマンスを提供します。TUF GAMING H570-PROは、新しいTUF Gamingロゴを採用し、TUF Gamingシリーズを定義する信頼性と安定性を反映したシンプルな幾何学的デザイン要素を取り入れています。




タフな電源回路

TUF GAMING H570-PROシリーズマザーボードのオンボードVRMは、 ハイサイドとローサイドのMOSFETとドライバを1つのパッケージにまとめた8+1 DrMOS PowerStageを採用しているため、第11世代IntelCoreプロセッサーが要求するパワーと効率を提供します。


PCIe 4.0 M.2 (最大64 Gbps)

TUF GAMING H570-PROシリーズのマザーボードは、PCIe 4.0M.2とNVMeSSD RAIDをサポートしており、パフォーマンスが大幅に向上します。最大PCIe4.0ストレージでRAID構成を作成して、第11世代IntelCoreプロセッサーで最速のデータ転送速度をお楽しみください。

*実際の伝送速度は理論上の最大速度よりも遅くなります
**M.2_1はPCIe4.0をサポートし、M.2_2とM.2_3はPCIeをサポートします 3.0.


USB 3.2 Gen 2x2 Type-C

広範なUSBサポートにより、さまざまな周辺機器への接続が保証されます。 TUF GAMING H570-PRO WIFIは、最大20Gbpsの帯域幅と伝送速度の向上を実現するUSB​​3.2 Gen2x2 Type-C®を搭載しています。


ProCoolコネクタ

従来の電源入力と比較して、ProCoolコネクタはタイトに構築されています PSU電源ラインとのフラッシュ接触を確保するための仕様。結果としてより低い インピーダンスは、ホットスポットやコネクタの故障を防ぐのに役立ちます。


TUF LANGuard

TUF LANGuardは、ミリタリーグレードのイノベーションです。高度な信号結合技術とプレミアム表面実装コンデンサを統合してスループットを向上させ、落雷や静電気からマザーボードを保護します。


有線2.5Gbイーサネット

2.5Gbイーサネットを搭載することで有線接続を強化し、標準のイーサネット接続の2.5倍の速度で、ラグのないゲーム、高解像度のビデオストリーミングを実現します。




CPU Intel® Socket LGA1200 for 11th Gen Intel® Core™ Processors & 10th Gen Intel® Core™, Pentium® Gold and Celeron® Processors

Supports Intel® 14 nm CPU

Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0**

* Refer to www.asus.com for CPU support list.

** Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types.

搭載チップセット Intel® H570 Chipset
メモリー DDR4 5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3333(OC)/3200/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memory*

Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
OptiMem II

* 11th Gen Intel® processors support 3200/2933/2800/2666/2400/2133 natively.
* 10th Gen Intel® Core™ i7/i9 processors support 2933/2800/2666/2400/2133 natively, others will run at the maximum transfer rate of DDR4 2666MHz.
* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists), and memory frequency support depends on the CPU types.
グラフィックス機能 1 x DisplayPort 1.4**
1 x HDMI™ 2.0***

* Graphics specifications may vary between CPU types.** Intel® 11th & 10th processors support DisplayPort 1.4 with max. resolution of 4096 x 2304 @60Hz. Please refer to www.intel.com for any updates.*** Only Intel® 11th processors, support HDMI™ 2.0 with max. resolution of 4K@60Hz, others would only support HDMI™ 1.4 with max. resolution of 4K@30Hz .Please refer to www.intel.com for any update.

拡張スロット

Intel® 11th & 10th Gen Processors
1 x PCIe 4.0/3.0 x16 slot*
- Intel® 11th processors support PCIe 4.0 x16
- Intel® 10th processors support PCIe 3.0 x16

Intel® H570 Chipset
1 x PCIe 3.0 x16 slot (supports x4 mode)
3 x PCIe 3.0 x1 slots

* Enable RST PCIe Storage Remapping for PCH attached PCIe slots to activate Intel® Optane Memory.
ストレージ Total supports 3 x M.2 slots and 6 x SATA 6Gb/s ports

Intel®11th Gen Processors
M.2_1 slot (Key M), type 2242/2260/2280
- Only Intel® 11th gen processors support PCIe 4.0 x4 mode, this slot will be disabled for other CPUs

Intel® H570 Chipset
M.2_2 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes)***
M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 3.0 x4 mode)

6 x SATA 6Gb/s ports

* Raid function for PCIe mode SSD in Intel® Rapid Storage Technology is available with either 1. Intel® SSDs installed in both CPU-attached and PCH-attached slots, or 2. any other 3rd party SSDs installed in PCH-attached slots.
** To enable Intel® Optane™ Memory (Hybrid Storage device), it must be installed in PCH-attached slots with Intel® Rapid Storage Technology.
*** M.2_2 shares bandwidth with SATA6G_2. When M.2_2 runs SATA mode, SATA6G_2 will be disabled.
LAN機能 1 x Realtek 2.5Gb Ethernet
USB Rear USB:Total 8 ports
1 x USB 3.2 Gen 2x2 port (1 x USB Type-C®)
2 x USB 3.2 Gen 2 ports (2 x Type-A)
1 x USB 3.2 Gen 1 port (1 x Type-A)
4 x USB 2.0 ports (4 x Type-A)

1 x USB 3.2 Gen 1 connector (suppports USB Type-C®)
1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2 x USB 2.0 headers support additional 4 USB 2.0 ports
オーディオ Realtek ALC S1200A 7.1 Surround Sound High Definition Audio CODEC*
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- Supports up to 24-Bit/192 kHz playback

Audio Features
- Audio Shielding
- Rear optical S/PDIF out port
- Premium Japanese audio capacitors
- Dedicated audio PCB layers
- Audio cover

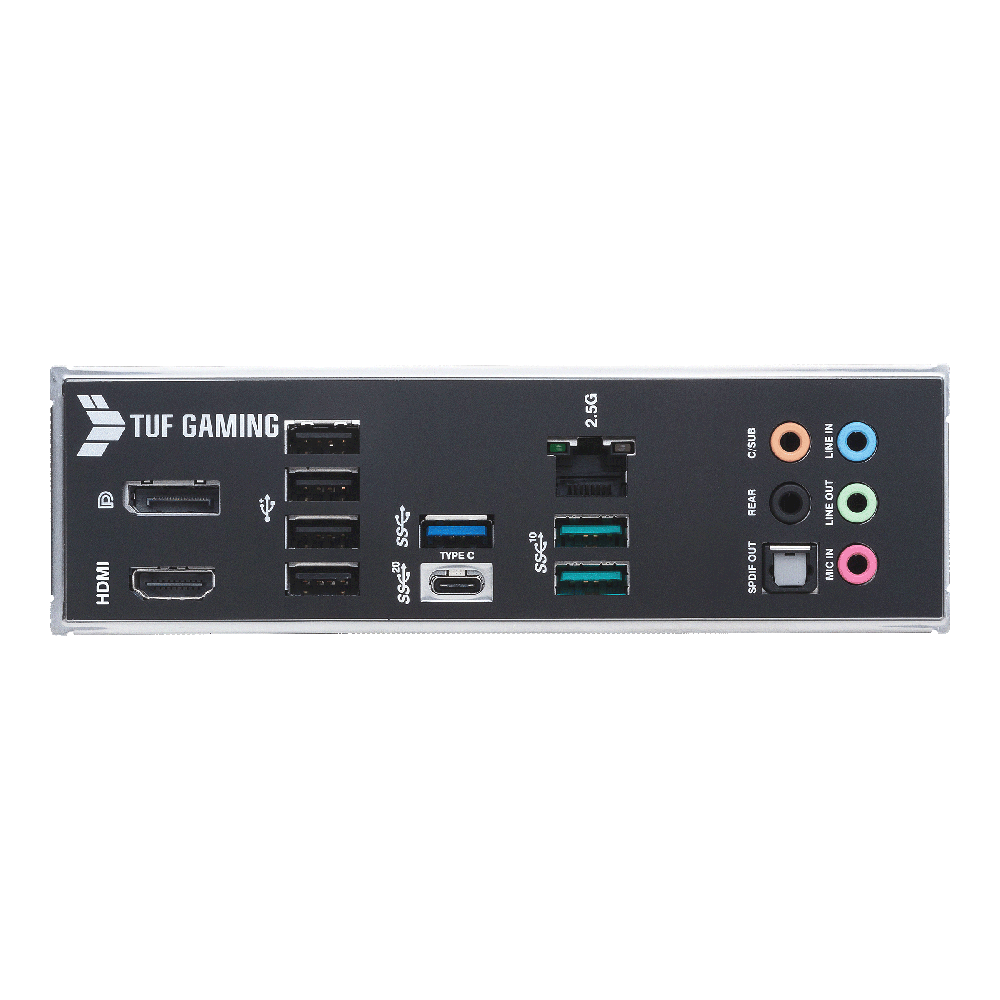

Back Panel I/O Ports

1 x USB 3.2 Gen 2x2 port (1 x USB Type-C®)
2 x USB 3.2 Gen 2 ports (2 x Type-A)
1 x USB 3.2 Gen 1 port (1 x Type-A)
4 x USB 2.0 ports (4 x Type-A)
1 x DisplayPort
1 x HDMI™ port
1 x Realtek 2.5Gb Ethernet port
5 x Audio jacks
1 x Optical S/PDIF out port

Internal I/O Connectors 1 x Thunderbolt 4 header

Fan and Cooling related
1 x 4-pin CPU Fan header
1 x 4-pin CPU OPT Fan header
1 x 4-pin AIO Pump header
3 x 4-pin Chassis Fan headers

Power related
1 x 24-pin Main Power connector
1 x 8-pin +12V Power connector

Storage related
3 x M.2 slots (Key M)
6 x SATA 6Gb/s ports

USB
1 x USB 3.2 Gen 1 connector (supports USB Type-C®)
1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2 x USB 2.0 headers support additional 4 USB 2.0 ports

Miscellaneous
2 x AURA Addressable Gen 2 headers
2 x AURA RGB headers
1 x Clear CMOS header
1 x COM Port header
1 x Front Panel Audio header (AAFP)
1 x 20-3 pin System Panel header with Chassis intrude functionpasting
1 x Thunderbolt™  header
Special Features ASUS TUF PROTECTION
- DIGI+ VRM (- Digital power design with DrMOS)
- Enhanced DRAM Overcurrent Protection
- TUF LANGuard
- Overvoltage Protection

ASUS Q-Design
- M.2 Q-Latch
- Q-DIMM
- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])
- Q-Slot

ASUS Thermal Solution
- M.2 heatsink
- VRM heatsink design

ASUS EZ DIY
- ProCool
- Pre-mounted I/O shield
- SafeSlot

AURA Sync
- AURA RGB headers
- Addressable Gen 2 RGB headers
Software Features ASUS Exclusive Software

Armoury Crate
- AURA Creator
- AURA Sync
- Two-Way AI Noise Cancelation

AI Suite 3
- Performance And Power Saving Utility

TurboV EVO
EPU
DIGI+ VRM
Fan Xpert 4
- EZ update
TUF GAMING CPU-Z
AI Charger
ASUS Turbo LAN
DAEMON Tools
DTS Custom for GAMING Headsets
MyASUS
Norton Anti-virus software (Free Trial version)
WinRAR

UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
BIOS 192 (128+64) Mb Flash ROM, UEFI AMI BIOS
Manageability WOL by PME, PXE
主な付属品 Cables
2 x SATA 6Gb/s cables

Miscellaneous
1 x ASUS Wi-Fi moving antennas
2 x M.2 Rubber Packages
2 x M.2 SSD screw packages
1 x TUF Gaming sticker

Installation Media
1 x Support DVD
※BIOSやドライバーなどは、ASUSのWEBサイトのサポートページからもダウンロードできます。

Documentation
1 x TUF Certification card
1 x User manual
OS Windows® 10 64-bit
フォームファクター(サイズW×D) ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
