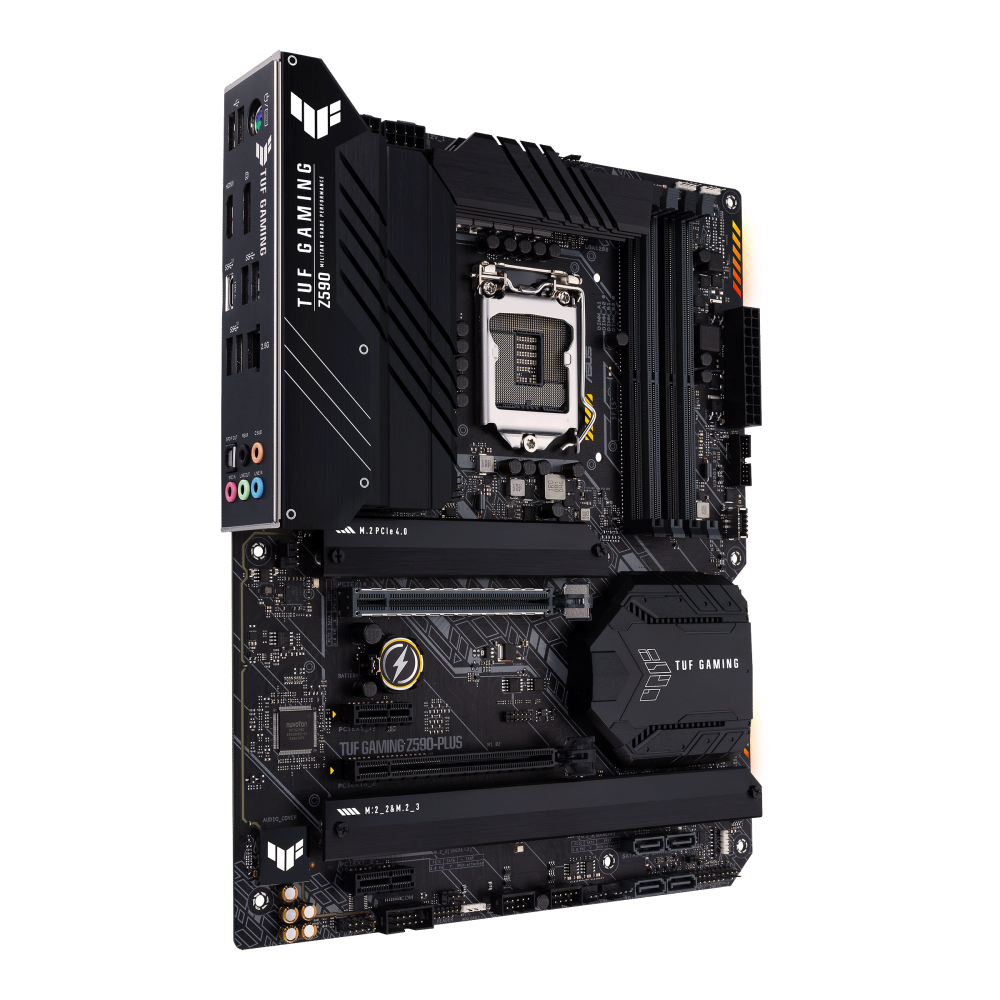

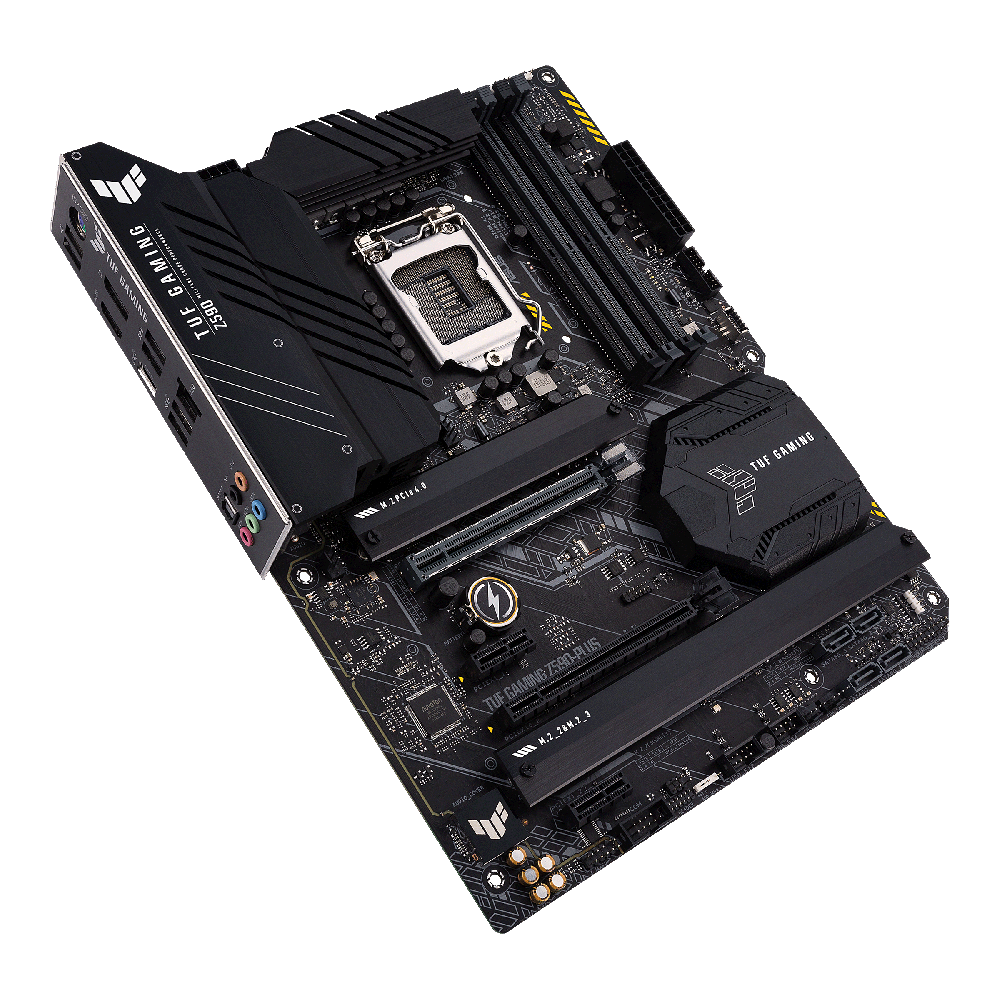

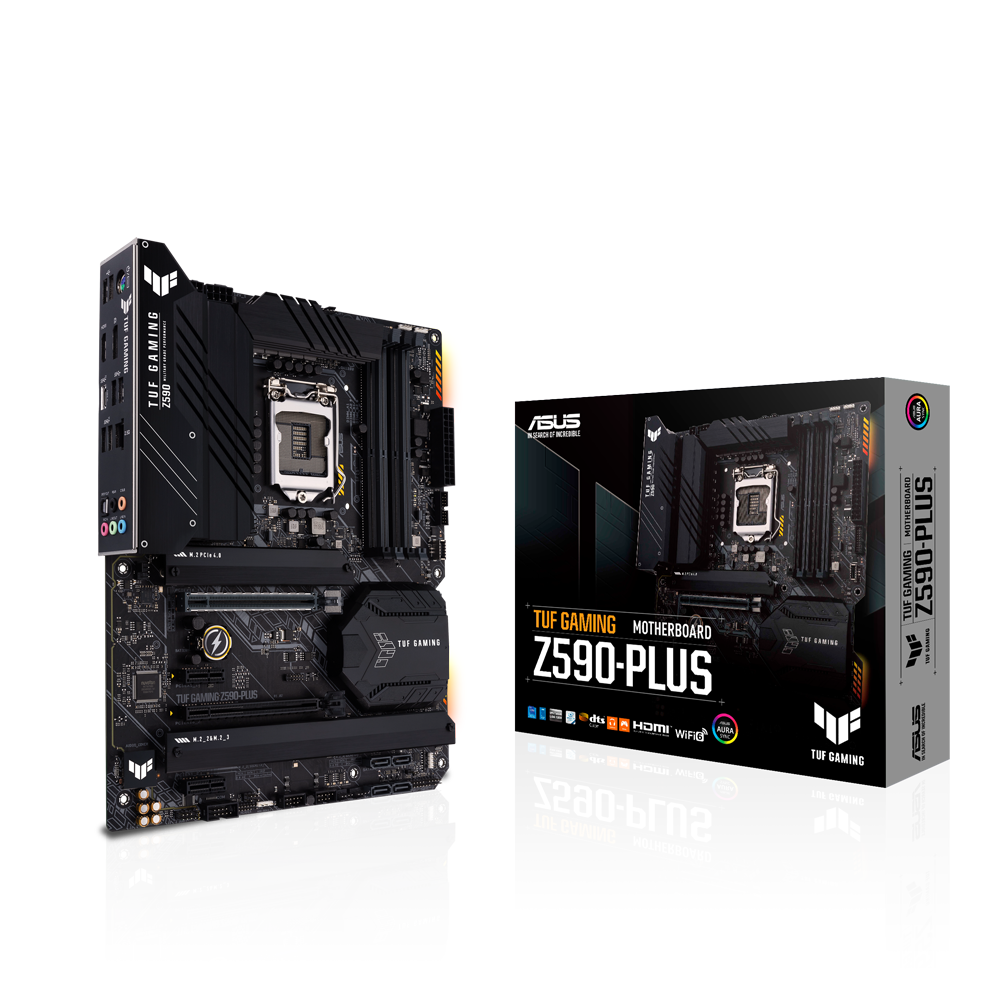

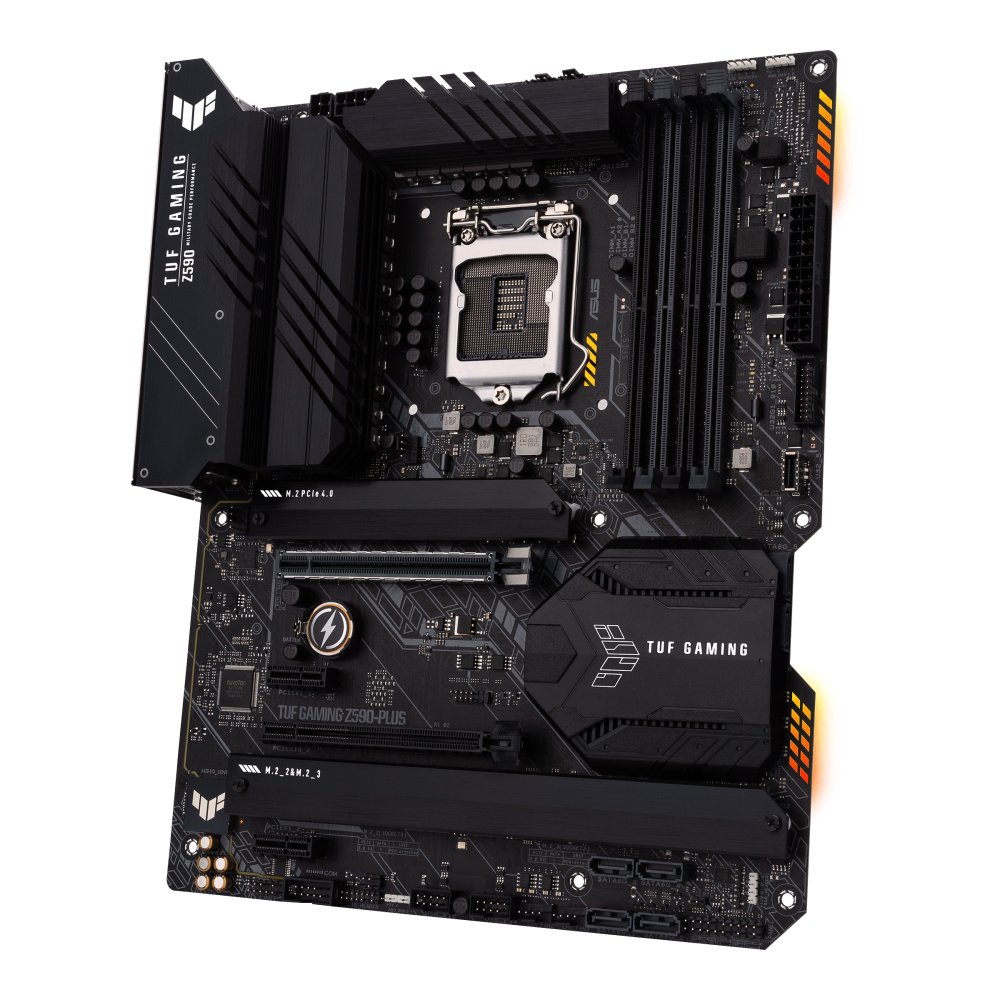

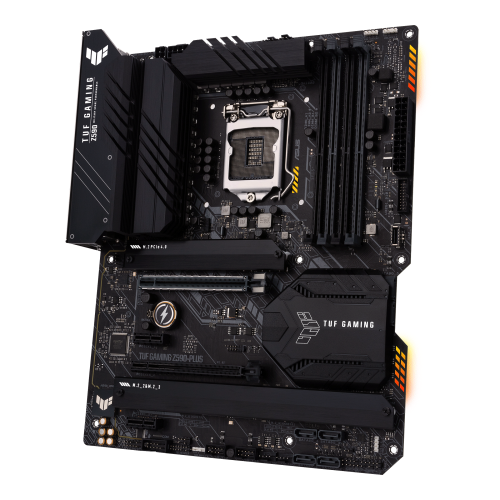

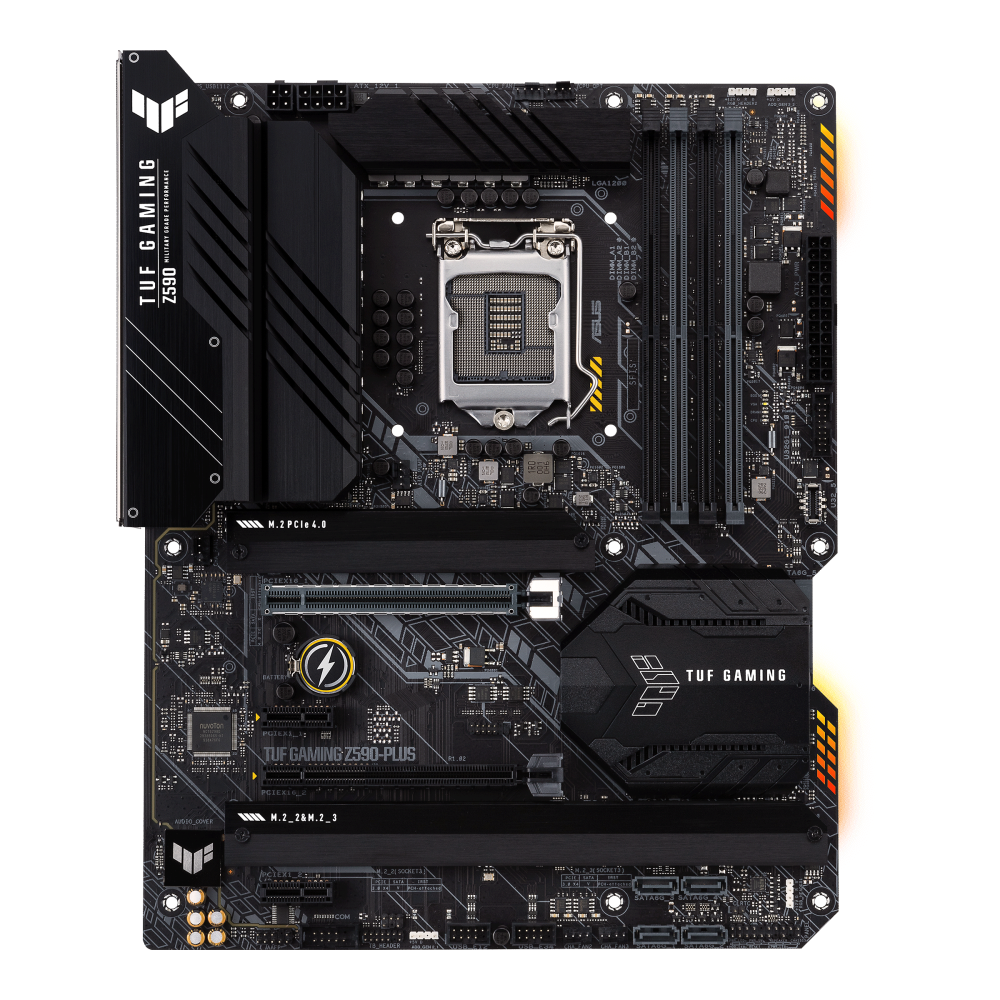

TUF GAMING Z590-PLUS

TUF GAMING Z590-PLUS

Intel第11世代CPUに対応するZ590チップセット搭載マザーボード
耐久性の高いTUF Gamingシリーズモデル

・対応ソケット : LGA 1200
・対応CPU : 第11世代 Intel Core プロセッサ/ 第10世代 Intel Core、Pentium Gold、Celeron プロセッサ
・チップセット : Intel Z590
・対応メモリ : DDR4-5133×4(最大128GB)
・画面出力端子 : DisplayPort×1.4、HDMI 2.0×1
・拡張スロット : PCIe 4.0 x16×1、PCIe 3.0 x16×1、PCIe 3.0 x1×2
・ストレージ機能 : M.2×3、SATA 6Gb/s×6
・有線LAN機能 : 2.5GBASE-T×1
・USB(外部/内部): USB 3.2 Gen 2x2×1 (1/0)、USB 3.2 Gen 2×2 (2/0)、USB 3.2 Gen 1×5 (2/3)、USB 2.0×6 (2/4)
・フォームファクタ : ATX(305mm×244mm)



ASUS TUF GAMING Z590-PLUSは、最新のIntel® プロセッサーを搭載したマザーボードです。このマザーボードは、軍用グレードのコンポーネント、アップグレードされたパワーソリューション、包括的な冷却システムで設計されており、マラソンゲームのための強固で安定したパフォーマンスを提供します。審美的には、TUF GAMING Z590-PLUSは新しいTUF Gamingロゴを採用し、TUF Gamingシリーズを定義する信頼性と安定性を反映するためにシンプルな幾何学的なデザイン要素を取り入れています。




タフな電源回路

TUF GAMING Z590シリーズマザーボードのオンボードVRMは、ハイサイドとローサイドのMOSFETとドライバーを1つのパッケージに組み合わせた14+2 DrMOS PowerStageを利用して、第11世代IntelCoreプロセッサーが要求するパワーと効率を提供します。

PCIe 4.0 M.2

NVMe SSD RAIDをサポートし、PCIe 4.0ストレージでRAID構成を作成して、第11世代IntelCoreプロセッサーで最速のデータ転送速度が可能となります。

有線2.5Gbイーサネット

2.5Gbイーサネットを搭載することで有線接続を強化し、標準のイーサネット接続の2.5倍の速度で、ラグのないゲーム、高解像度のビデオストリーミングを実現します。


M.2 Q-Latch

革新的なQ-Latchを使用すると、特定のツールを必要とせずにM.2 SSDを簡単に取り付けたり取り外したりできます。 シンプルなロック機構を採用しており、ラッチを指先で回すのみの簡単な操作です。

優れた接続性

最大20Gbpsの帯域幅と伝送速度の向上を実現するUSB3.2 Gen2x2 Type-C®をはじめ、フロントパネル用のThunderbolt4™ヘッダーも搭載しています。





対応CPU Intel® Socket LGA1200 for 11th Gen Intel® Core™ processors & 10th Gen Intel® Core™, Pentium® Gold and Celeron® Processors
Supports Intel® 14 nm CPU
Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0**
* Refer to www.asus.com for CPU support list.
** Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types.
搭載チップセット Build in Intel® Z590
メインメモリ 4 x DIMM, Max. 128GB, DDR4 5133(OC)/5000(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC) /4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memory*
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
OptiMem II
* 10th Gen Intel® Core™ i7/i9 processors support 2933/2800/2666/2400/2133 natively, others will run at the maximum transfer rate of DDR4 2666MHz.
* 11th Gen Intel® processors support 3200/2933/2800/2666/2400/2133 natively.
* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists), and memory frequency support depends on the CPU types.
グラフィックス機能 1 x DisplayPort 1.4**
1 x HDMITM 2.0***
* Graphics specifications may vary between CPU types.
** Intel® 11th & 10th processors support DisplayPort 1.4 with max. resolution of 4096 x 2304 @60Hz.  Please refer to www.intel.com for any updates.
*** Only Intel® 11th Core™ processors, support HDMI™ 2.0 with max. resolution of 4K@60Hz, others would only support HDMI™ 1.4 with max. resolution of 4K@30Hz .Please refer to www.intel.com for any update.
**** VGA resolution support depends on processors' or graphic cards' resolution.
拡張スロット Intel® 11th & 10th  Gen Processors
1 x PCIe 4.0/3.0 x16 slot*
- Intel® 11th Core™ processors support PCIe 4.0 x16
- Intel®10th processors support PCIe 3.0 x16

Intel® Z590 Chipset
1 x PCIe 3.0 x16 slot (supports x4 mode)
2 x PCIe 3.0 x1 slots
* Enable RST PCIe Storage Remapping for PCH attached PCIe slots to activate Intel® Optane Memory.
ストレージ機能 Total supports 3 x M.2 slots and 6 x SATA 6Gb/s ports
Intel®11th Gen Processors

M.2_1 slot (Key M), type 2242/2260/2280/22110
- Only Intel® 11th Core™ processors support PCIe 4.0 x4 mode, this slot will be disabled for other CPUs

Intel® Z590 Chipset
M.2_2 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes)***
M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 3.0 x4 & SATA modes)****
6 x SATA 6Gb/s ports
* Raid function for PCIe mode SSD in Intel® Rapid Storage Technology is available with either 1. Intel® SSDs installed in both CPU-attached and PCH-attached slots, or 2. any other 3rd party SSDs installed in PCH-attached slots.
** To enable Intel® Optane™ Memory (Hybrid Storage device), it must be installed in PCH-attached slots with Intel® Rapid Storage Technology.
*** M.2_2 shares bandwidth with SATA6G_2. When M.2_2 runs SATA mode, SATA6G_2 will be disabled.
**** M.2_3 shares bandwidth with SATA6G_56. When M.2_3 is occupied, SATA6G_56 will be disabled.

・M.2_2にSATAで接続した場合、SATA6G_2は無効になります。
・M.2_3を使用した場合、SATA6G_56は無効になります。
LAN機能 1 x Intel® I225-V 2.5Gb Ethernet
TUF LANGuard
USB Rear USB (Total 7 ports)
1 x USB 3.2 Gen 2x2 port (1 x USB Type-C®)
2 x USB 3.2 Gen 2 ports (2 x Type-A)
2 x USB 3.2 Gen 1 ports (2 x Type-A)
2 x USB 2.0 ports (2 x Type-A)

Front USB (Total 7 ports)
1 x USB 3.2 Gen 1 connector (suppports USB Type-C®)
1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2 x USB 2.0 headers support additional 4 USB 2.0 ports
オーディオ Realtek ALC S1200A 7.1 Surround Sound High Definition Audio CODEC*
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- Supports up to 24-Bit/192 kHz playback

Audio Features
- Audio Shielding
- Rear optical S/PDIF out port
- Premium Japanese audio capacitors
- Dedicated audio PCB layers
- Audio cover

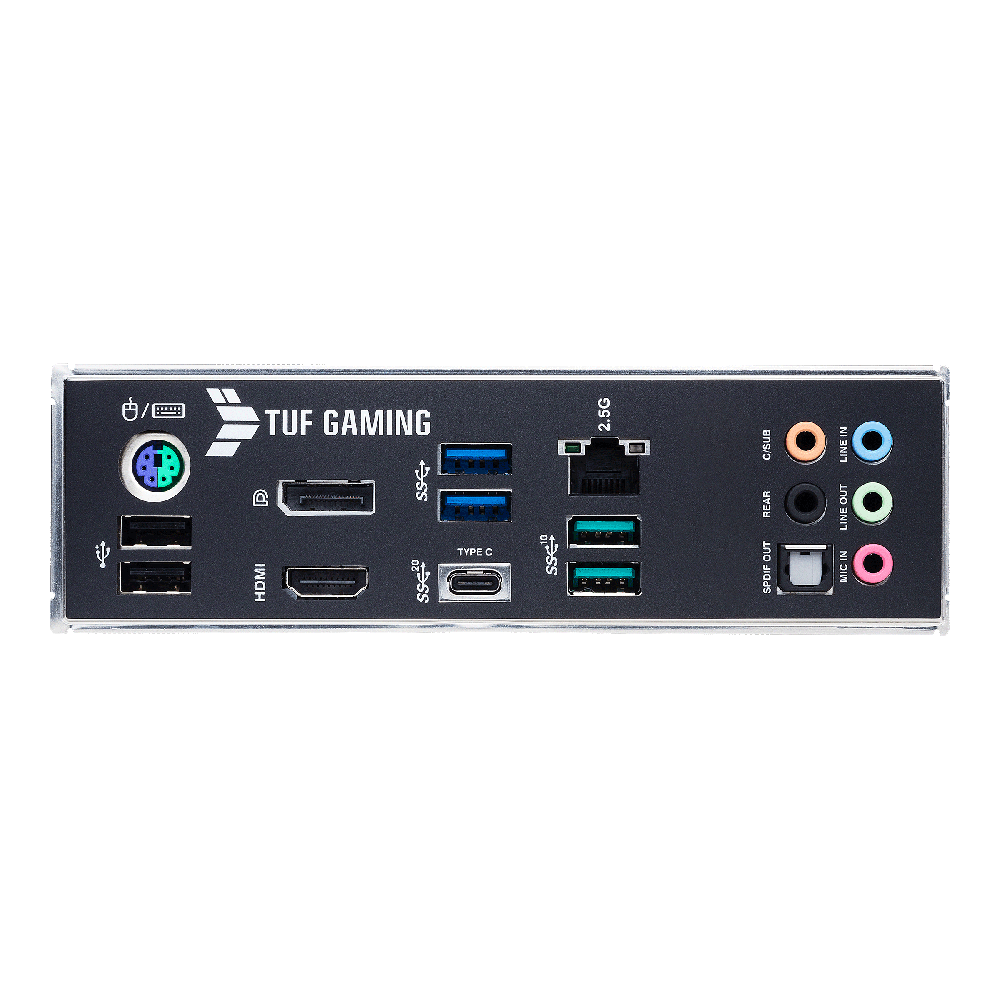

Back Panel I/O Ports 1 x USB 3.2 Gen 2x2 port (1 x USB Type-C®)
2 x USB 3.2 Gen 2 ports (2 x Type-A)
2 x USB 3.2 Gen 1 ports (2 x Type-A)
2 x USB 2.0 ports (2 x Type-A)
1 x DisplayPort
1 x HDMI™ port
1 x Intel® I225-V 2.5Gb Ethernet port
5 x Audio jacks
1 x Optical S/PDIF out port
1 x PS/2 Keyboard/Mouse combo port
Internal I/O Connectors Fan and Cooling related
1 x 4-pin CPU Fan header
1 x 4-pin CPU OPT Fan header
1 x 4-pin AIO Pump header
3 x 4-pin Chassis Fan headers

Power related
1 x 24-pin Main Power connector
1 x 8-pin +12V Power connector
1 x 4-pin +12V Power connector

Storage related
3 x M.2 slots (Key M)
6 x SATA 6Gb/s ports

USB
1 x USB 3.2 Gen 1 connector (supports USB Type-C®)
1 x USB 3.2 Gen 1 headers supports additional 2 USB 3.2 Gen 1 ports
2 x USB 2.0 headers support additional 4 USB 2.0 ports

Miscellaneous
2 x AURA Addressable Gen 2 headers
2 x AURA RGB headers
1 x Clear CMOS header
1 x COM Port header
1 x Front Panel Audio header (AAFP)
1 x 20-3 pin System Panel header with Chassis intrude function
1 x Thunderbolt™  header
Special Features ASUS TUF PROTECTION
- DIGI+ VRM (- Digital power design with DrMOS)
- Enhanced DRAM Overcurrent Protection
- TUF LANGuard
- Overvoltage Protection

ASUS Q-Design
- M.2 Q-Latch
- Q-DIMM
- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])
- Q-Slot

ASUS Thermal Solution
- M.2 heatsink
- VRM heatsink design

ASUS EZ DIY
- ProCool
- Pre-mounted I/O shield
- SafeSlot

AURA Sync
- AURA RGB headers
- Addressable Gen 2 RGB headers

Software Features ASUS Exclusive Software
Armoury Crate
- AURA Creator
- AURA Sync
- Two-Way AI Noise Cancelation
AI Suite 3
- Performance And Power Saving Utility
  TurboV EVO
  EPU
  Digi+ VRM
  Fan Xpert 4
- EZ update
TUF GAMING CPU-Z
AI Charger
ASUS Turbo LAN
DAEMON Tools
DTS Custom for GAMING Headsets
MyASUS
Norton Anti-virus software (Free Trial version)
WinRAR

UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
BIOS 192 (128+64) Mb Flash ROM, UEFI AMI BIOS
Manageability WOL by PME, PXE
主な付属品 Cables
2 x SATA 6Gb/s cables

Miscellaneous
2 x M.2 Rubber Packages
1 x M.2 SSD screw package
1 x TUF Gaming sticker

Installation Media
1 x Support DVD
※BIOSやドライバーなどは、ASUSのWEBサイトのサポートページからもダウンロードできます。

Documentation
1 x TUF Certification card
1 x User manual
OS Windows® 10 64-bit
フォームファクター(サイズW×D) ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
