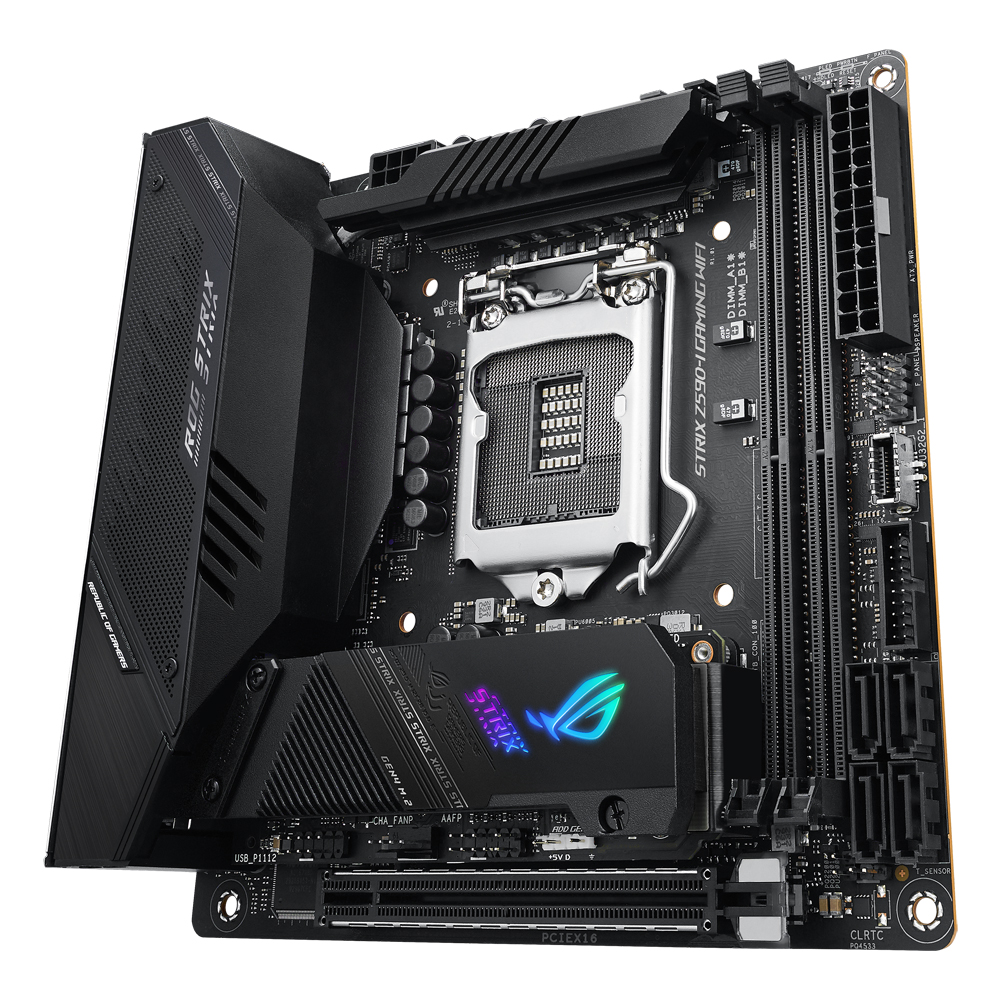

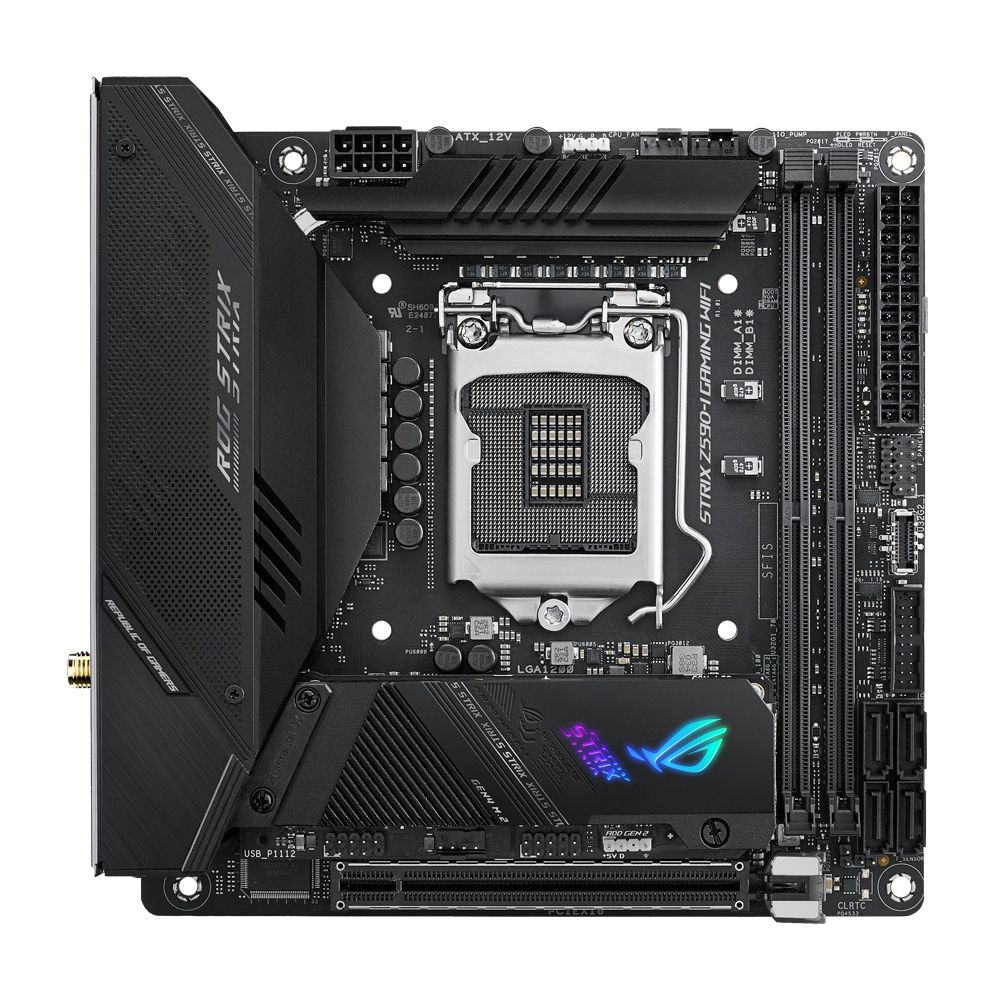

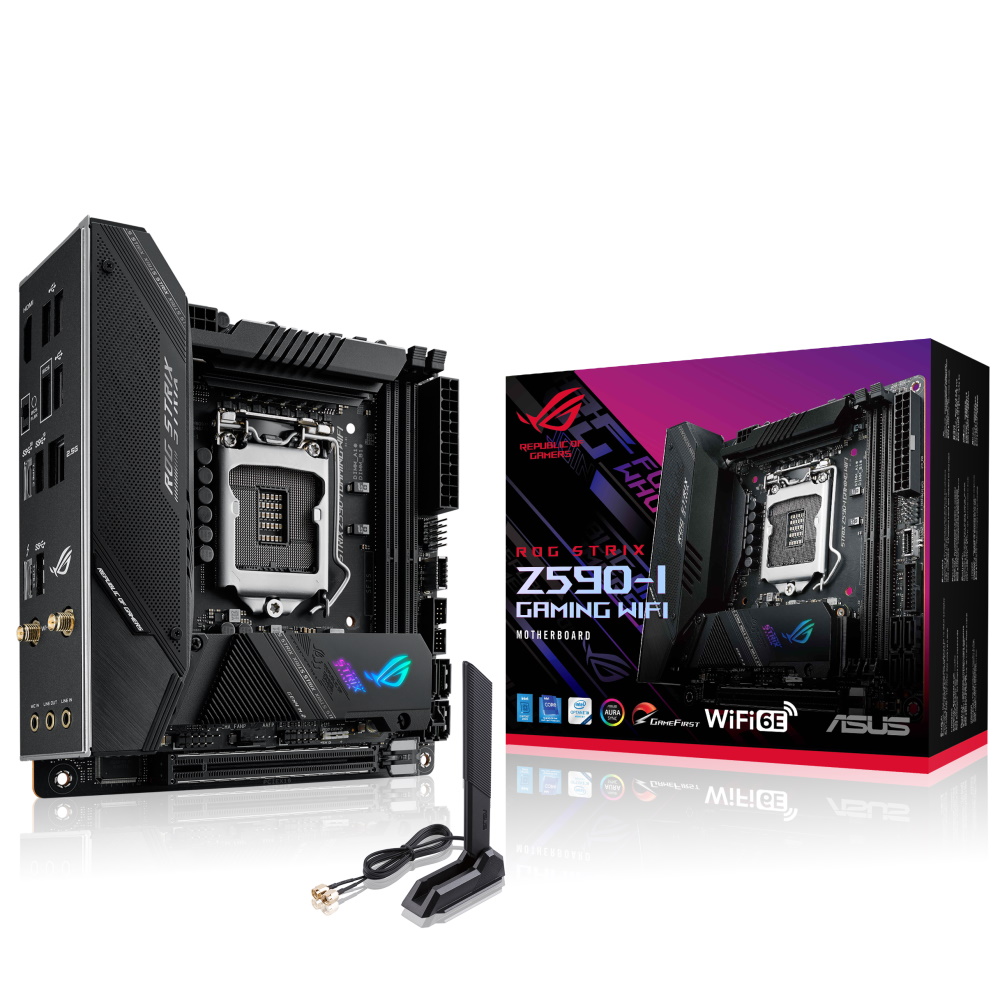

ROG STRIX Z590-I GAMING WIFI

ROG STRIX Z590-I GAMING WIFI

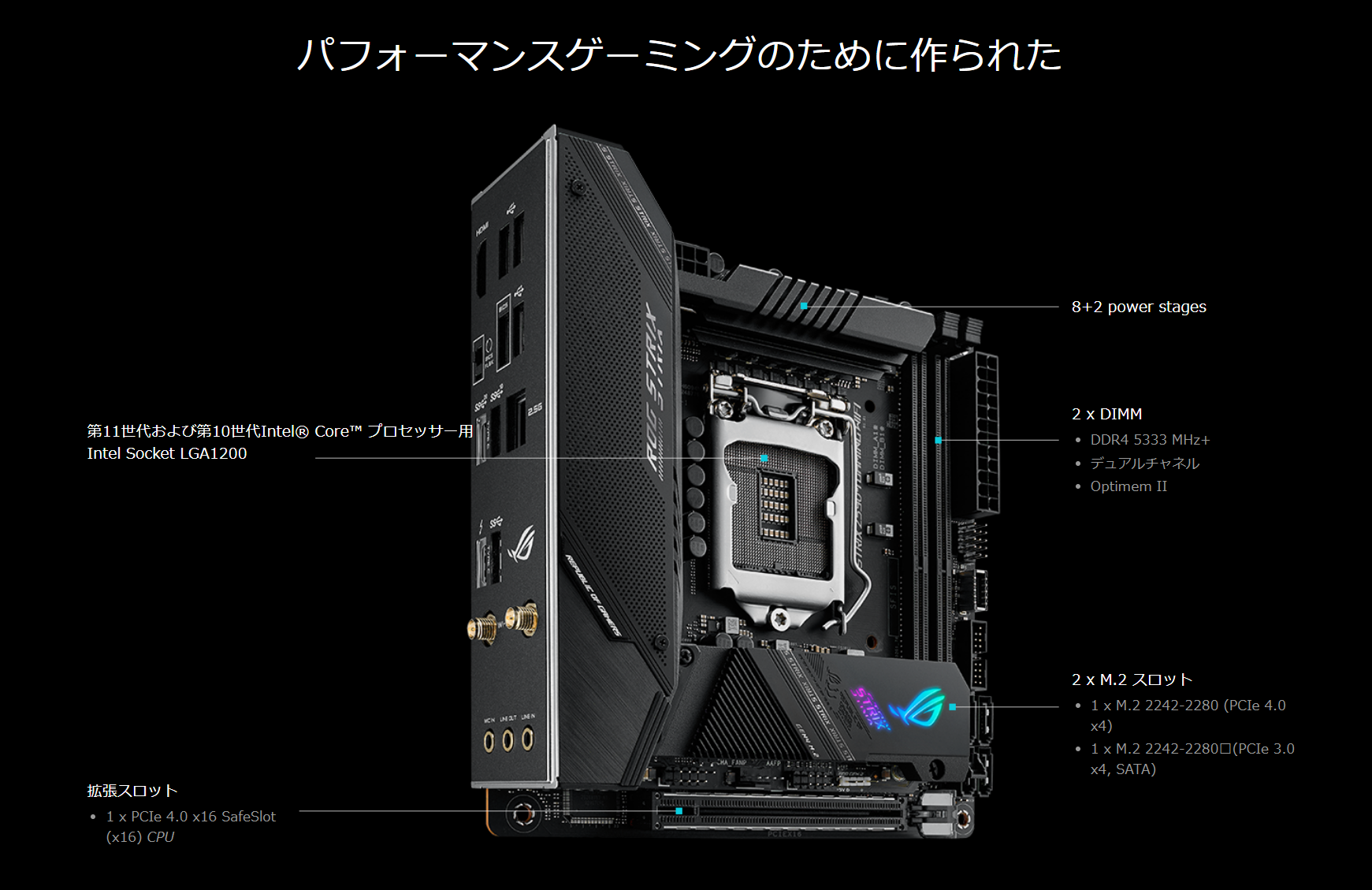

Z590 Mini-ITXマザーボード・ROG STRIXシリーズ
8+2フェーズVRM搭載・Thunderbolt 4対応

・対応ソケット : LGA 1200
・対応CPU : 第11世代 Intel Core プロセッサ/ 第10世代 Intel Core、Pentium Gold、Celeron プロセッサ
・チップセット : Intel Z590
・対応メモリ : DDR4-5333×2(最大64GB)
・画面出力端子 : HDMI 2.0**×1、USB Type-C×1 (DisplayPort 1.4 / Thunderboltサポート)
・拡張スロット : PCIe 4.0 x16×1
・ストレージ機能 : M.2×2、SATA 6Gb/s×4
・有線LAN機能 : 2.5GBASE-T×1
・無線機能 : Wi-Fi 6E *、 Bluetooth 5.2
・USB(外部/内部): Thunderbolt 4×1 (1/0) USB 3.2 Gen 2x2×1 (1/0)、USB 3.2 Gen 2×2 (1/1)、USB 3.2 Gen 1×3 (1/2)、USB 2.0×6 (4/2)
・フォームファクタ : Mini-ITX(170mm×170mm)


*本製品はWi-Fi Allianceが定めるWi-Fi対応機種であり、Intel製 AX210チップが搭載されております。
このチップはWi-Fi 6Eとして次の周波数(2.4GHz / 5GHz / 6GHz帯)に対応しておりますが、2021年3月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。
**10th CPU時 HDMI 1.4

ROG Strix Z590-I Gaming WiFiマザーボードをバックボーンとするMini-ITXビルドは、その重量以上のパンチ力を発揮します。ROG Strix Z590-I Gaming WiFiは、パワーアップした電力供給と、スキッドフィンデザインを採用した革新的な冷却機能により、第11世代Intel® Core™ プロセッサーに最適なコンパクトプラットフォームです。













優れた電源回路

第11世代Intel®Core™Rocket Lakeプロセッサー向けに電源回路と最適化された冷却設計がされています。8+2 PowerStageはハイサイドとローサイドのMOSFETとドライバーを単一のパッケージに組み合わせることで、最新のプロセッサーが要求するパワーと効率を提供します。高温にも耐えるチョーク、コンデンサを採用しProCool II電源コネクタを採用することで電力線をしっかりと接続することできます。



Thunderbolt™ 4

Thunderbolt™4 USB Type-C®ポートは、最新の高速デバイスおよびドライブに最大40Gbpsの双方向帯域幅を提供します。 PCIeモードでは、2つの外部4Kディスプレイを駆動するのに十分な32Gbpsの帯域幅を提供します。

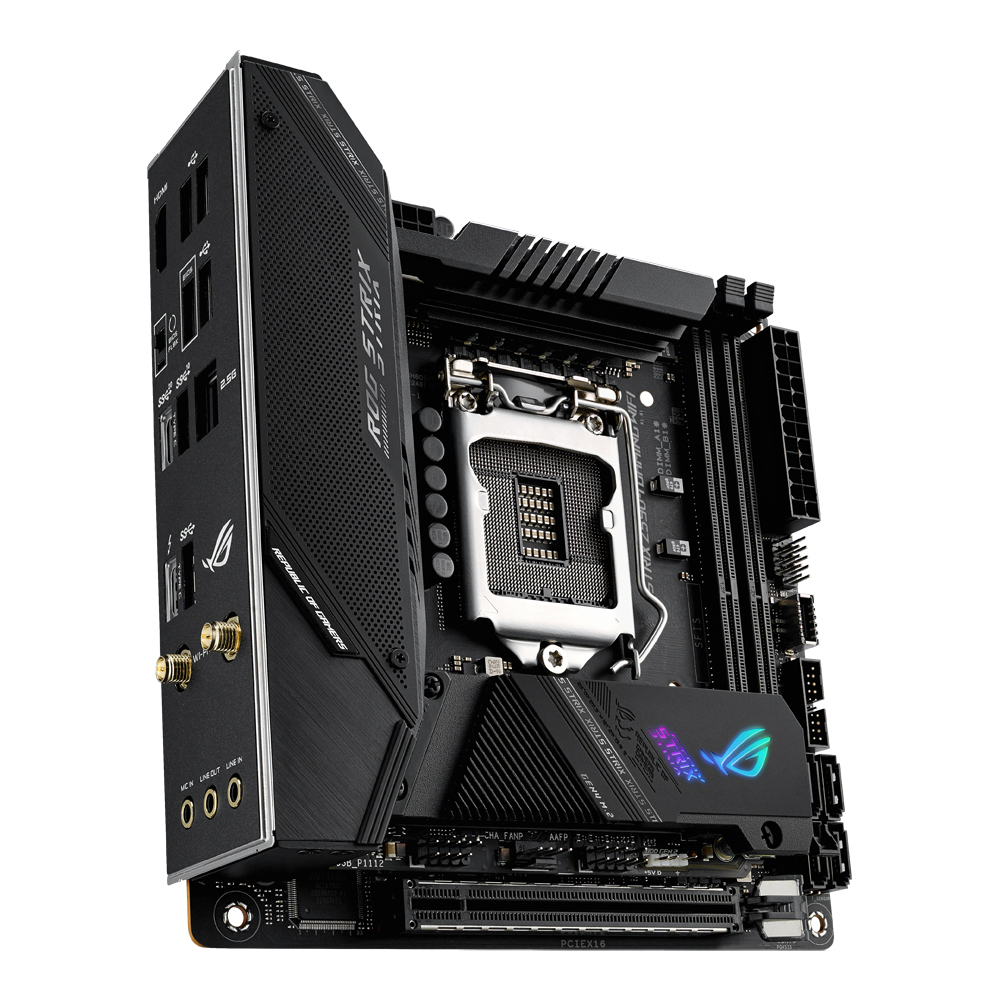

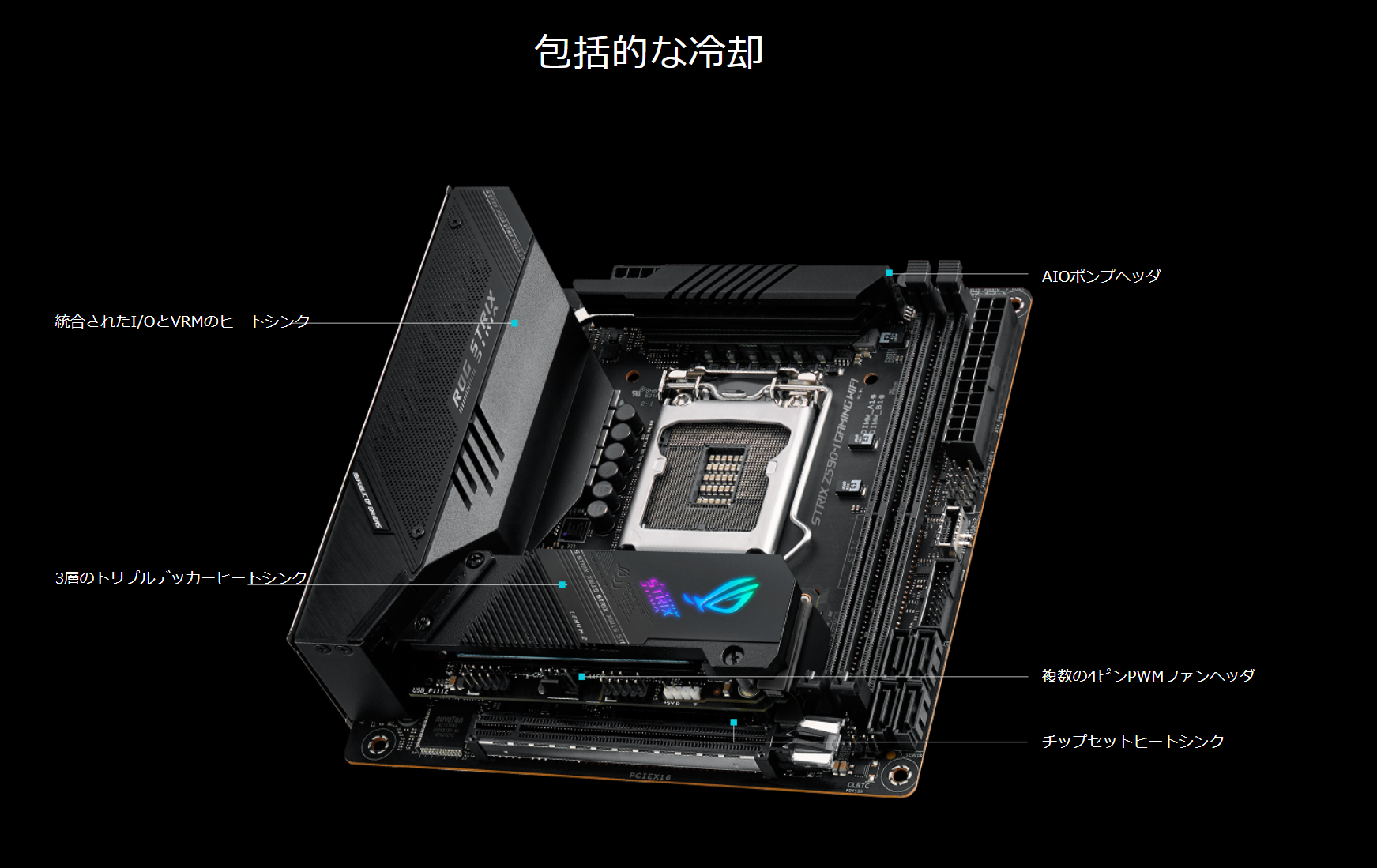

​統合されたI/OカバーとVRMヒートシンク

L字型のヒートパイプで接続された2つのVRMヒートシンクとアルミニウムI / Oカバーは、インテルの最新プロセッサーの熱に対処するための十分な質量と表面積を提供します。
対応CPU
Intel® Socket LGA1200 for 11th Gen Intel® Core™ Processors & 10th Gen Intel® Core™, Pentium® Gold and Celeron® Processors

Supports Intel® 14 nm CPU

Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0**

* Refer to www.asus.com for CPU support list.
** Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types.

搭載チップセット Intel® Z590 Chipset
メインメモリ

Memory Channels:2DDR4 (Dual Channel)
Max Memory Size:64GB
5133(OC)/5000(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memory*
Supports Intel® Extreme Memory Profile (XMP)

OptiMem II
* 10th Gen Intel® Core™ i7/i9 processors support 2933/2800/2666/2400/2133 natively, others will run at the maximum transfer rate of DDR4 2666MHz.
* 11th Gen Intel® Core™ processors support 3200/2933/2800/2666/2400/2133 natively.
* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists), and memory frequency support depends on the CPU types.

グラフィックス機能 1 x HDMI™ 2.0***
拡張スロット

Intel® 11th &10th Gen Processors

1 x PCIe 4.0/3.0 x16 slot(s)*

- Intel® 11th Gen processors supports PCIe 4.0 x16 mode

- Intel® 10th Gen processors supports PCIe 3.0 x16 mode

* Supports PCIe bandwidth bifurcation for RAID on CPU function.

ストレージ

Total supports 2 x M.2 slots and 4 x SATA 6Gb/s ports

Intel®11th Gen Processors

M.2_1 slot (Key M), type 2242/2260/2280

- Only Intel® 11th Core™ processors support PCIe 4.0 x4 mode, this slot will be disabled for other CPUs.

Intel® Z590 Chipset

M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 3.0 x4 & SATA modes)

4 x SATA 6Gb/s ports

* Raid function for PCIe mode SSD in Intel® Rapid Storage Technology is available with either 1. Intel® SSDs installed in both CPU-attached and PCH-attached slots

To enable Intel® Optane™ Memory (Hybrid Storage device), it must be installed in PCH-attached slots with Intel® Rapid Storage Technology.

LAN機能 1 x Intel® 2.5Gb Ethernet
Wireless & Bluetooth Intel® Wi-Fi 6E
Bluetooth 5.2

※本製品はWi-Fi Allianceが定めるWi-Fi対応機種であり、Intel製 AX210チップが搭載されております。
このチップはWi-Fi 6Eとして次の周波数(2.4GHz / 5GHz / 6GHz帯)に対応しておりますが、2021年3月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください

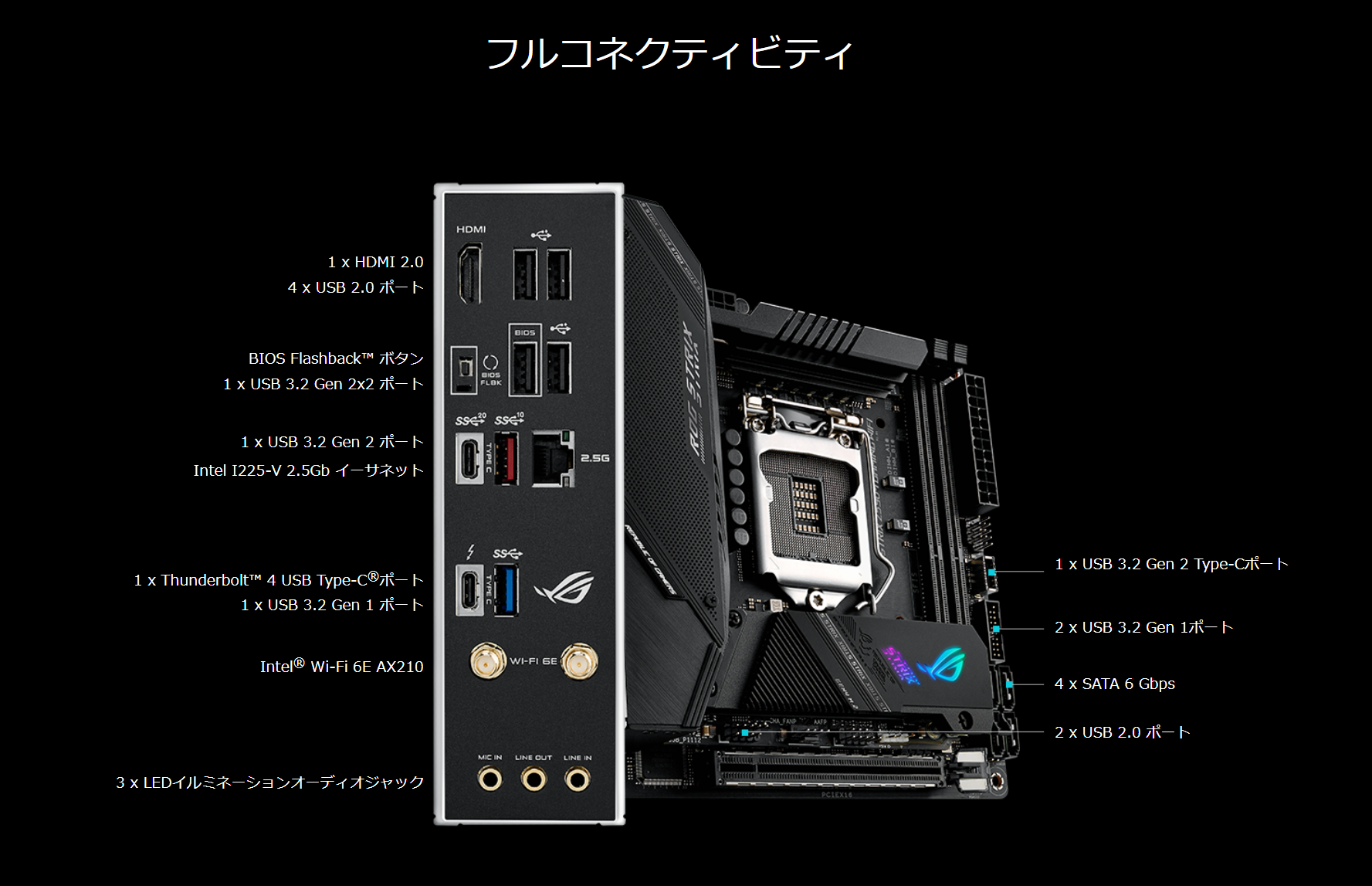

USB

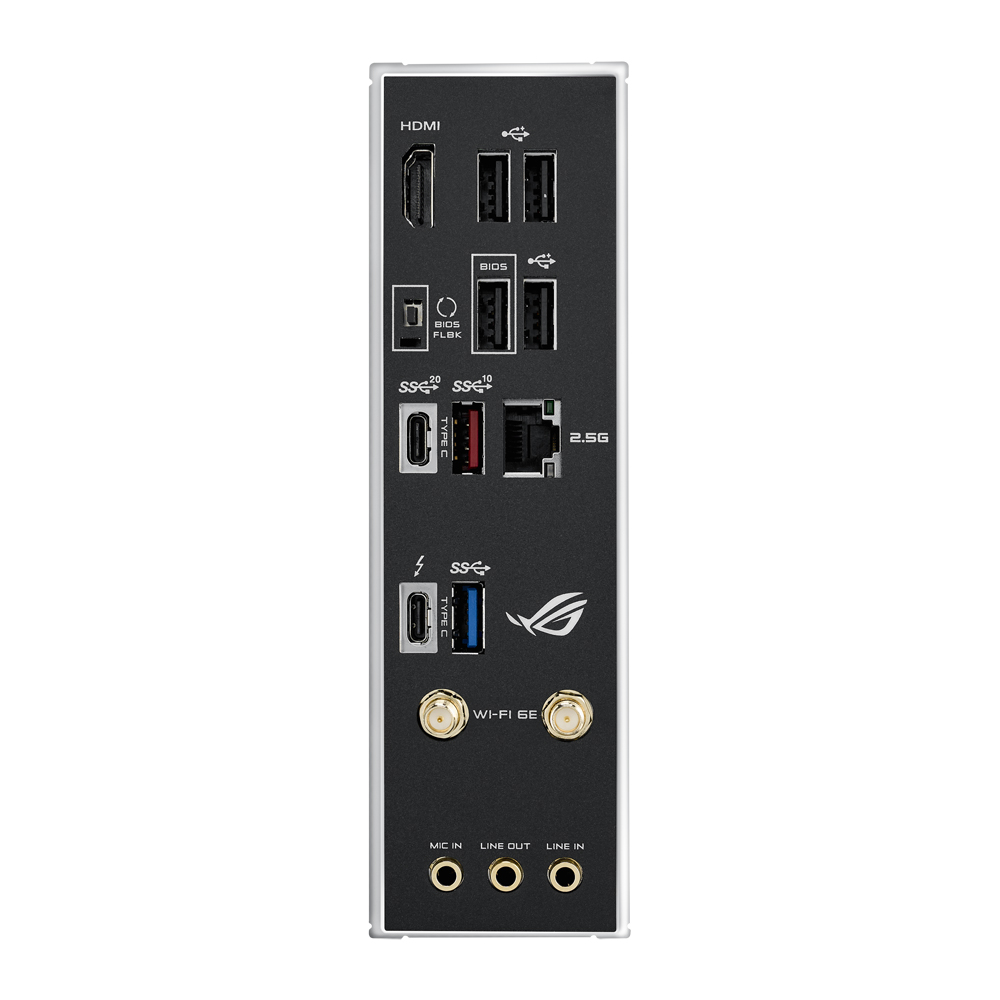

Rear USB:
Total 8 ports
1 x Thunderbolt™ 4 port(s) (1 x USB Type-C®) with up to 5V/3A, 15W charging support
1 x USB 3.2 Gen 2x2 port(s) (1 x USB Type-C®)
1 x USB 3.2 Gen 2 port(s) (1 x Type-A)
1 x USB 3.2 Gen 1 port(s) (1 x Type-A)
4 x USB 2.0 port(s) (4 x Type-A)

Front USB:
Total 5 ports
1 x USB 3.2 Gen 2 connector(s) (suppport(s) USB Type-C®)
1 x USB 3.2 Gen 1 header(s) support(s) additional 2 USB 3.2 Gen 1 ports
1 x USB 2.0 header(s) support(s) additional 2 USB 2.0 ports

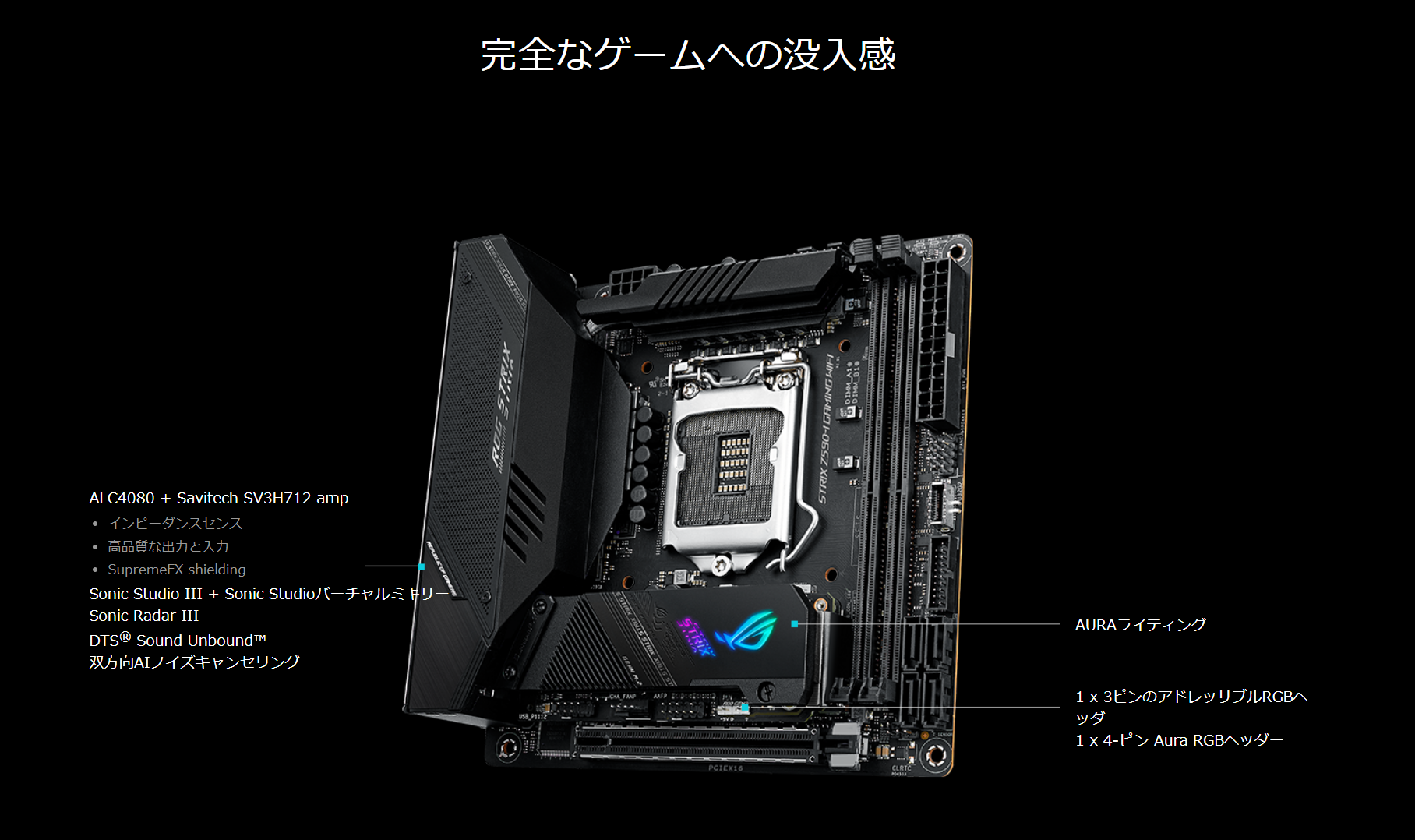

オーディオ機能
ALC4080
Audio Features

- Audio Shielding
- ALC4080 + Savitech SV3H712 AMP
- LED-illuminated audio jacks
- Premium Japanese audio capacitors

* A chassis with an HD audio module in the front panel is required to support 7.1 Surround Sound audio output.
Intrernal I/O Connectors

1 x Thunderbolt 4 (onboard)


Fan and Cooling related

1 x 4-pin CPU Fan header(s)

1 x 4-pin AIO Pump header(s)

1 x 4-pin Chassis Fan header(s)


Power related

1 x 24-pin Main Power connector

1 x 8-pin +12V Power connector

Storage related

2 x M.2 slots (Key M)

4 x SATA 6Gb/s ports


USB

1 x USB 3.2 Gen 2 connector (support(s) USB Type-C®)

1 x USB 3.2 Gen 1 header(s) support(s) additional 2 USB 3.2 Gen 1 ports

1 x USB 2.0 header(s) support(s) additional 2 USB 2.0 ports


Miscellaneous

1 x AURA Addressable Gen 2 header(s)

1 x AURA RGB header(s)

1 x Clear CMOS header

1 x Front Panel Audio header (AAFP)

1 x Speaker header

1 x 10-1 pin System Panel header

1 x Thermal Sensor header

Special Features


Extreme Engine Digi+

- 5K Black Metallic Capacitors


ASUS Q-Design

- Q-DIMM

- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])

- Q-Slot


ASUS Thermal Solution

- M.2 heatsink backplate

- M.2 heatsink

- Skived Fin heatsink


ASUS EZ DIY

- BIOS FlashBack™ button

- BIOS FlashBack™ LED

- ProCool II

- Pre-mounted I/O shield

- SafeSlot


AURA Sync

- AURA RGB header(s)

- Addressable Gen 2 RGB header(s)


ASUS HYDRANODE

- 1 x Chassis fan support* (CHA_FANP)


* Visit ASUS Website for the latest compatibility list.

Software Features ROG Exclusive Software

- RAMCache III

- ROG CPU-Z

- GameFirst VI

- Sonic Studio III + Sonic Studio Virtual Mixer

- Sonic Radar III

- DTS® Sound Unbound

- Overwolf

- Anti-virus software


ASUS Exclusive Software

Armoury Crate

- AIDA64 Extreme (60 days free trial)

- AURA Creator

- AURA Sync

Two-Way AI Noise Cancelation

AI Suite 3

- 5-Way Optimization with AI Overclocking

 TPU

 EPU

 DIGI+ VRM

 Fan Xpert 4

 Turbo app


- EZ update

MyAsus

WinRAR


UEFI BIOS

AI Overclocking Guide

MemTest86

ASUS EZ DIY

- ASUS CrashFree BIOS 3

- ASUS EZ Flash 3

- ASUS UEFI BIOS EZ Mode

FlexKey
BIOS 256 Mb Flash ROM, UEFI AMI BIOS
Manageability WOL by PME, PXE

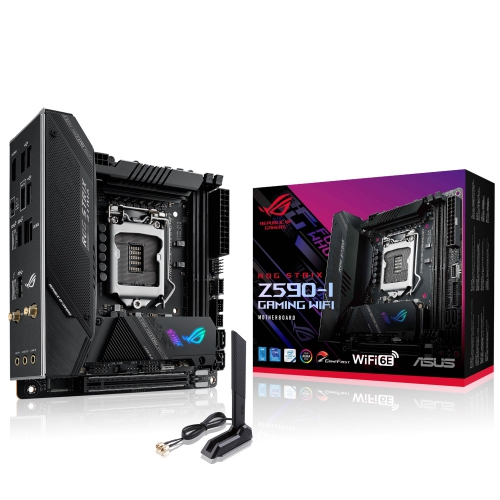

主な付属品

Cables

4 x SATA 6Gb/s cables

1 x Panel cable

1 x ROG USB2.0 splitter cable


Miscellaneous

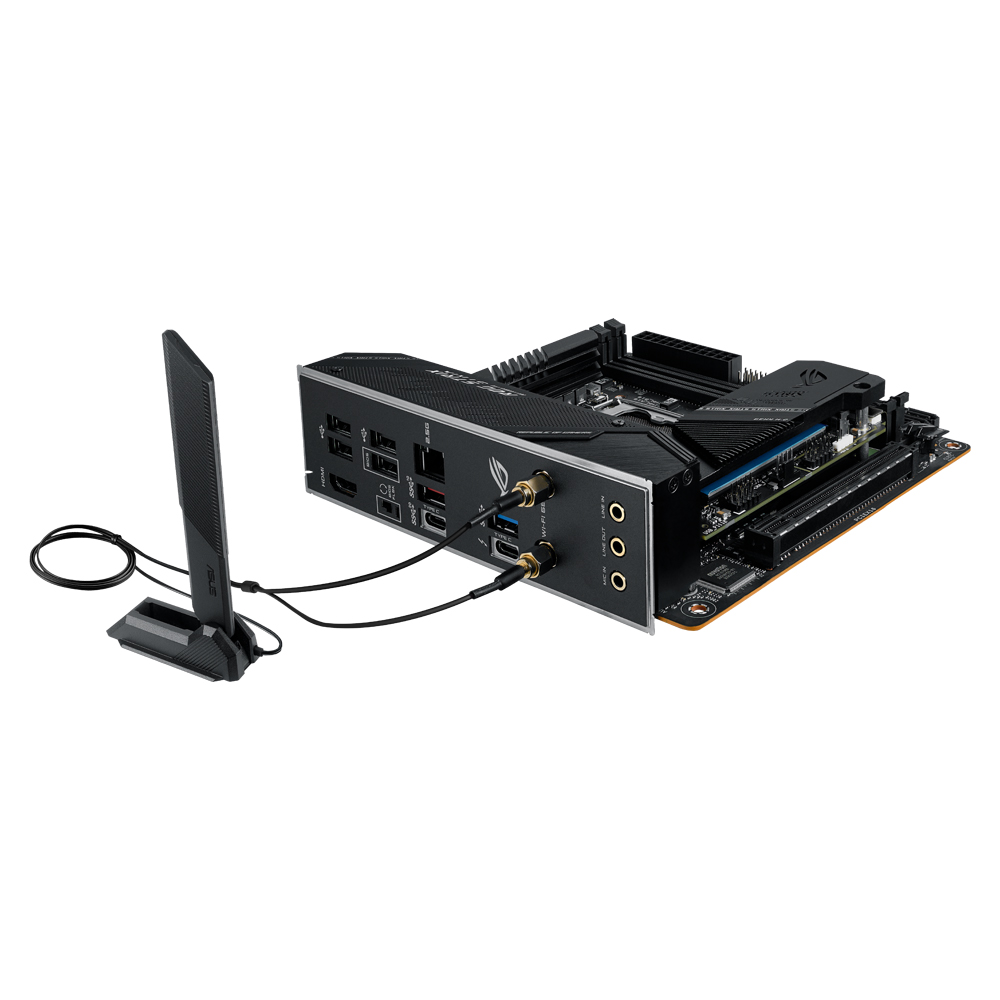

1 x ASUS Wi-Fi moving antennas

1 x Cable ties pack

2 x M.2 SSD screw package(s)

1 x ROG key chain

1 x ROG Strix stickers

1 x ROG thank you card


Installation Media

1 x Support DVD

Documentation

1 x User manual

OS Windows® 10 64-bit
フォームファクター(サイズW×D)
Mini ITX
17cm x 17cm


※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
