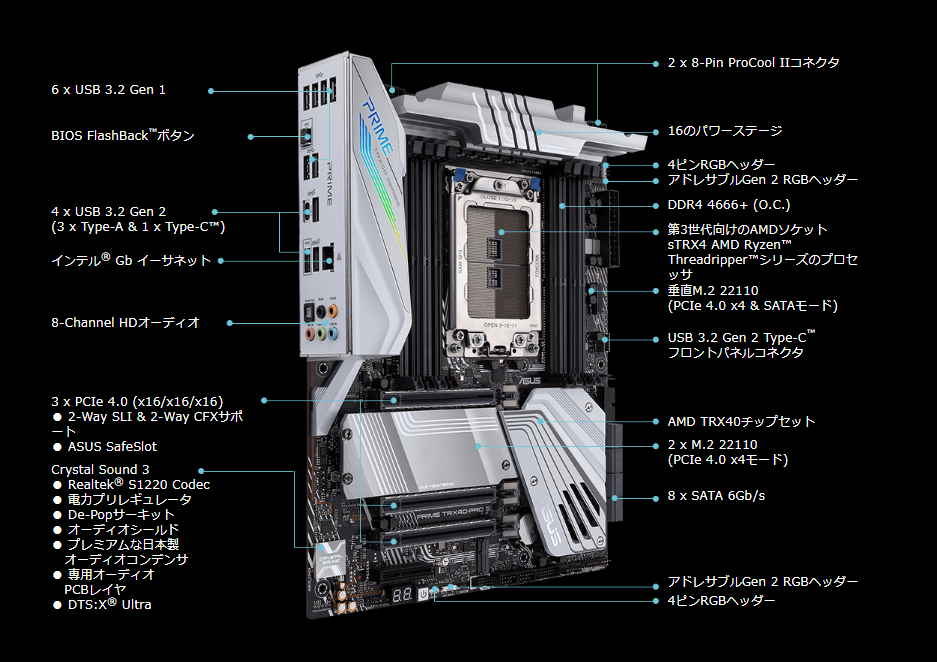

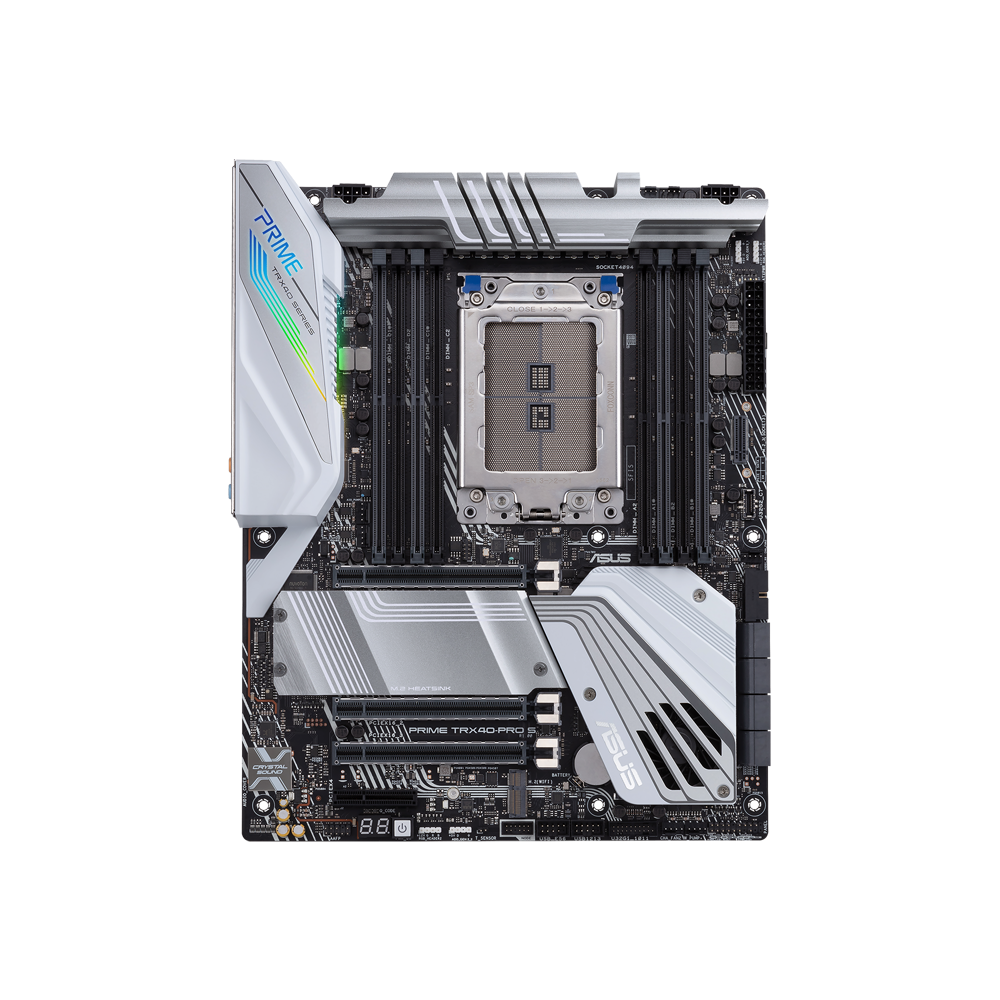

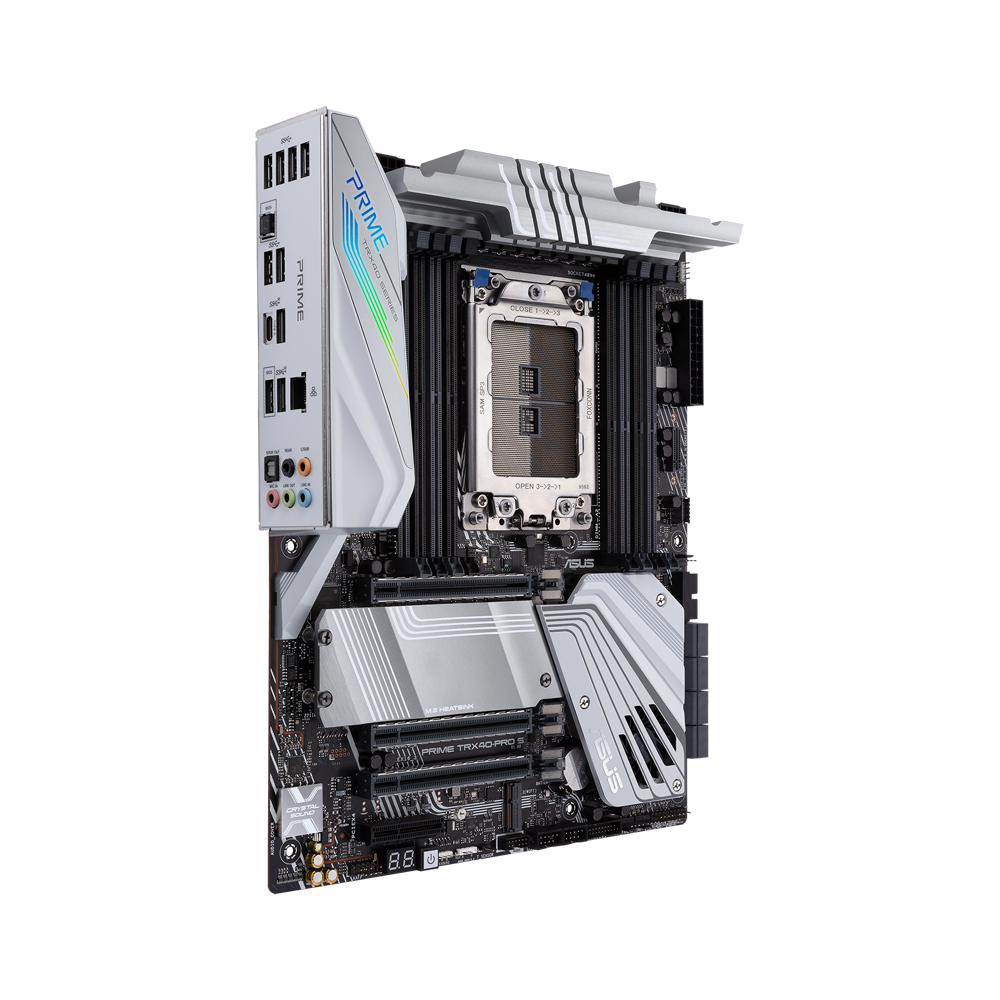

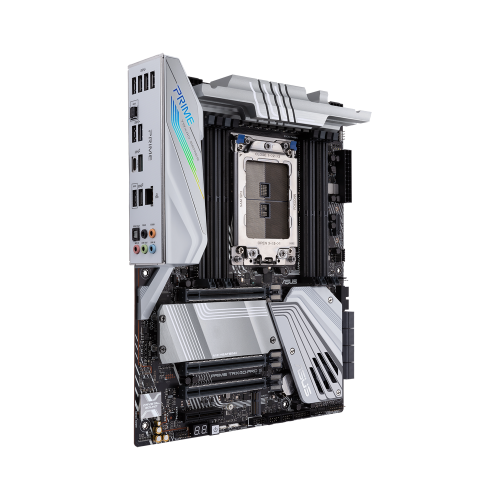

PRIME TRX40-PRO S

PRIME TRX40-PRO S

16フェーズ電源回路を搭載・第3世代Ryzen Threadripper対応
TRX40チップセット・PrimeシリーズATXマザーボード

・対応CPU:第3世代 AMD Ryzen™ Threadripper™
・対応ソケット:Socket sTRX4
・チップセット:AMD TRX40
・対応メモリ:DDR4-4666×8 (最大256GB)
・拡張スロット:PCIe 4.0 x16×3、PCIe 4.0 x4×1
・ストレージ機能:M.2×3、SATA 6Gb/s×8
・USB機能:USB 3.2 Gen 2×5、USB 3.2 Gen 1×10、USB 2.0×4
・ネットワーク機能:Intel I211-ATギガビットLAN
・オーデイオ:Realtek® ALC S1220 featuring Crystal Sound 3
・フォームファクター:ATX(305mm×244mm)
ASUS Prime TRX40-Pro Sは、コンテンツクリエーター、デザイナー、プロのユーザー向けのAMDの高コアカウントの最新プロセッサの可能性を最大限に引き出すように巧みに設計されています。堅牢な電源設計、包括的な冷却ソリューション、超高速のPCIe 4.0接続性、インテリジェントなチューニングオプションを組み合わせたハイエンドのデスクトップマザーボードは、あらゆる創造的なビジョンを実現するために必要なパフォーマンスと安定性を提供します。





すべてのコアを最大限に活用

AMDのHEDTプラットフォームは、最新のAMD第3世代Ryzen™ Threadripper™プロセッサにより、これまで以上に多くのコアと高い帯域幅を誇っています。Prime TRX40-Pro Sは、3Dレンダリングやビデオ編集などの厳しいタスクを処理する追加の処理能力を備えており、帯域幅が大きいので複数のグラフィックカードとNVMe SSDを追加でき、生産性を向上させることができます



堅牢な電源設計

新しいAMD Socket sTRX4は、最大64コア、最大64のPCIe 4.0レーン、280ワット熱設計電力(TDP)を備えた第3世代AMD Ryzen Threadripper CPUに対応します。
このような仕様には大量の電力が必要なため、Prime TRX40-Pro Sには16のパワーステージを含む強化された電力ソリューションが搭載されており、お使いのプロセッサであなたの創造性を発揮し続けることができます。






メモリを高速化

TRX40のプラットフォームは、複数のフロントで十分な帯域幅を提供します。
クワッドチャネルメモリコントローラが、8スロットで最大256GBのDDR4メモリをサポートします。

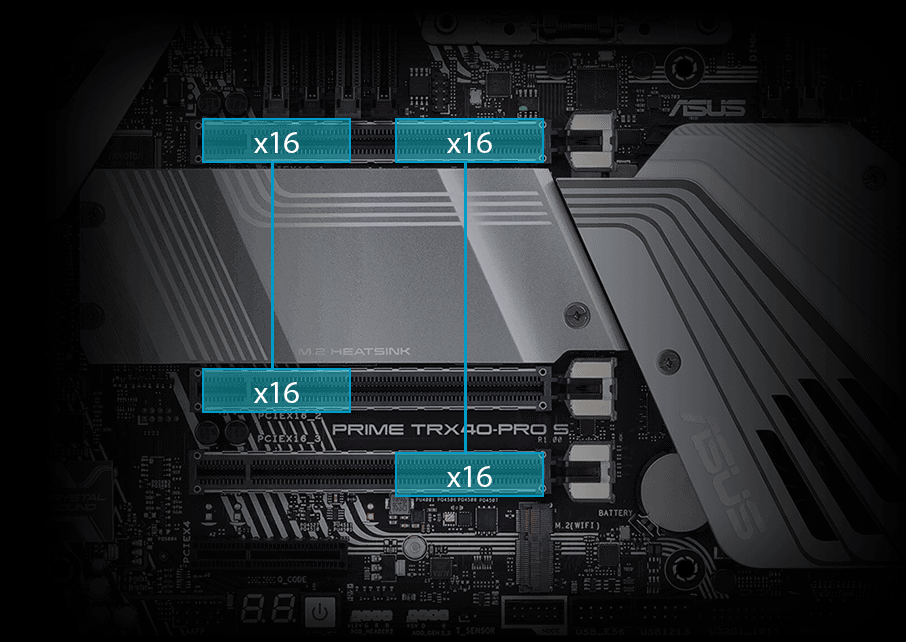

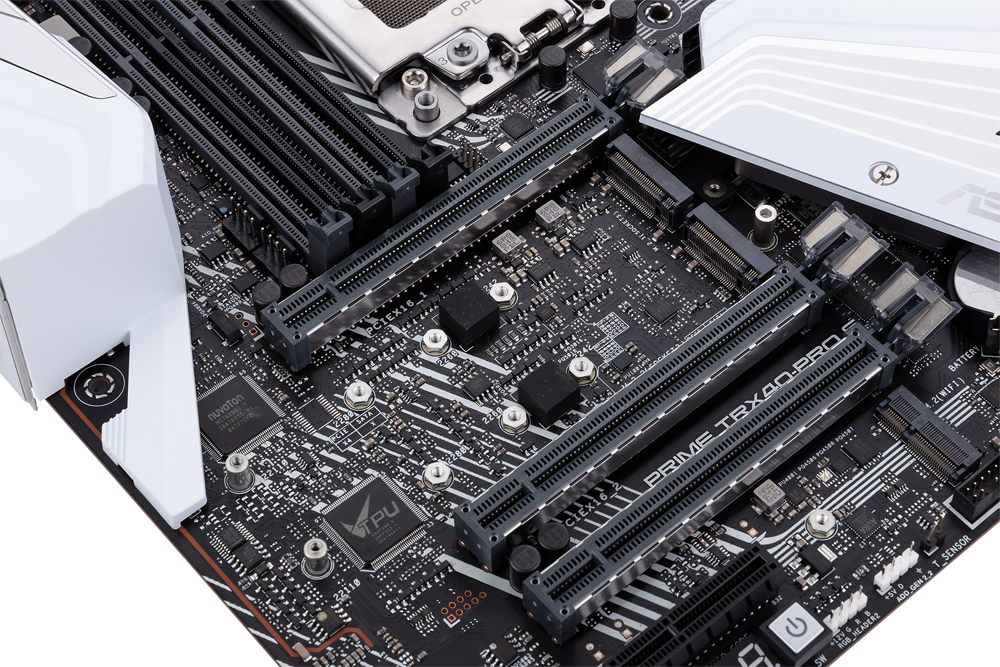

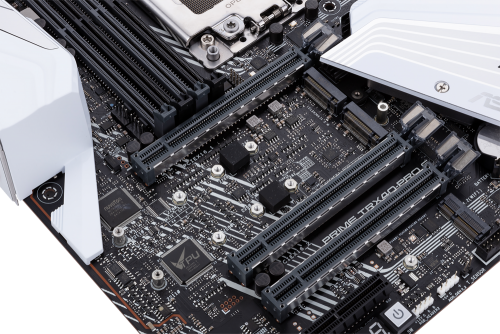

マルチGPU対応

CPUから最大64のPCIe 4.0レーン。これは”完全な装備”という意味を新たなレベルに引き上げます。
これらのレーンは、ボードの3つのPCIe x16スロットにまたがるx16/x16/x16の構成に分割できるため、CADの専門家、3Dアーティスト、他のエキスパートのコンテンツクリエーターなどがGPUの処理能力を上げて作業効率を高めることができます。





ストレージ


■3つの PCIe 4.0 M.2
プロフェッショナルなコンテンツ作成アプリケーションには高速で安定した状況のストレージが必要です。
そのため、Prime TRX40-Pro Sには最新のNVMe SSDと互換性のある3つのPCIe 4.0 M.2スロットが装備されています。
すべてのスロットは最大110mmのドライブをサポートし、起動可能なRAIDアレイとして構成することができるので、超高速のデータ転送速度を実現できます。






コネクティビティ

■USB 3.2 Gen 2 Type-C フロントパネルコネクター
多くのUSBポートが備わり、周辺機器を搭載したハイエンドのPC(対応するケース向けの高速USB 3.2 Gen 2の接続性を備えたフロントパネルのType-C™コネクタを含む)をサポートしています。





■Intelイーサネット

最新のインテル® I211-ATイーサネットには、CPUのオーバーヘッドを削減しながら非常に高いTCPとUDPスループットを提供し、より高速でスムーズなデータ転送を実現できるという利点があります。




コアまでクール

効果的なコンテンツの作成には、信頼できる専門的な基盤が必要です。Prime TRX40-Pro Sは、複数のオンボードのヒートシンクと数々のハイブリッドファンヘッダーで設計されており、厳しいワークロードでもPCが冷却されて安定した状態を維持できるため、創造的なタスクに集中できます。

■M.2ヒートシンク
2つのM.2スロットは巨大なヒートシンクで覆われており、長時間に渡ってストレージの負荷が重い時のパフォーマンスに影響する可能性がある、温度が原因のスロットルに対処します。



落下防止ねじにより、ヒートシンクの取り外し中に部品が落下するリスクを最小限に抑えます。



■冷却設計
Prime TRX40-Pro Sはこれまでにない包括的な冷却オプションを備えており、Fan Xpert 4またはUEFI BIOSを介してオプション設定を行うことができます。




自由自在にチューニング

包括的なコントロールがASUS Primeシリーズの基盤となっています。Prime TRX40-Pro Sにはシステムのあらゆる面を調整できる柔軟なツールが含まれており、性能の設定を調整してユーザーの仕事の仕方に完璧に合わせることができるので、生産性を最大限に高めることができます。



■5-way Optimization


ワンクリックで複雑なチューニングをすべて処理できるASUS 5-Way Optimizationは、PCをスマートにします。システムの重要な面を動的に最適化し、PCに合わせたオーバークロックと冷却プロファイルを提供します。

  • 独自のシステム構成に合わせてオーバークロックと冷却プロファイルを最適化する自動チューニングユーティリティ。
  • ファンは通常のコンピューティングではささやき声のように静かに動作し、システムがCPUまたはGPUを集中的に使うタスクを処理しているときには最適なエアフローを実現します。
  • ストレステストでは、CPU中心またはメモリ中心のワークロードに対する最適化とオーバークロックを行うことができます。

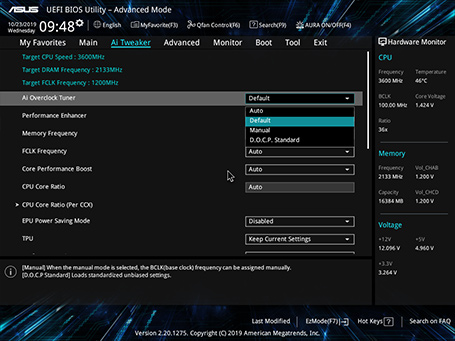

■UEFI BIOS
名高いUEFI BIOSは、お持ちのPCの構成、微調整、チューニングに必要なものをすべて提供します。PCのDIY初心者向けに特化して簡素化されたオプションだけでなく、エキスパート向けの包括的な機能も提供します。





小さなことが生む大きな違い

最高の音質を実現する専用コーデックの使用から、カスタマイズされた外観のための直感的なRGBライティングのコントロールまで、全体的なユーザーエクスペリエンスを改善するために、あらゆる詳細に細心の注意を払っています。Prime TRX40-Pro Sは、創造のプロセスをより楽しくするためにPCのカスタマイズに必要なツールを提供します。



  ■プリマウントI/Oシールド
機能と外観ともに優れたプリマウントI/Oシールドは、ROGシリーズのマザーボードが先駆けです。Prime TRX40-Pro Sで利用できるようになったこの機能は、初心者から経験豊富なユーザーのインストールプロセスを合理化します。






■美しく力強いサウンドを生み出すRealtekコーデックと独自の設計



Prime TRX40-Pro Sは、Realtekと密接に提携しながら設計した独自のオーディオコーデックであるRealtek S1220を利用しています。
また、ステレオライン出力用の前例のない120dBのSN比と、ライン入力用の108dBのSNRを特長としており、純粋なオーディオ品質を実現します。
さらに、新しいインピーダンス検出回路によりゲインが自動的に調整され、ヘッドフォンに対する最適な音量範囲が確保されます。









DTS:X ® Ultraは空間オーディオ機能を追加してヘッドフォンとスピーカーをパワーアップし、ゲーム、VR、拡張現実の体験を強化します。
DTS:X Ultraは、チャンネル、シーン、オブジェクトに基づいたサウンドをサポートしており、対応コンテンツではよりリアルな音を楽しめます。
また、DTS®コーデックのポストプロセスの機能強化とデバイスレベルのチューニングも実現します。








■Aura Sync
よく調整されたマニア向けのシステムと、それに見合った美しい外観。ASUS Auraは、内蔵RGB LEDのさまざまな機能プリセットのほかに、オンボードRGBヘッダーに接続されたストリップとデバイスを備えた完全なRGBライティングのコントロールを提供。それだけでなく、ますます増えているAura対応のハードウェアポートフォリオとすべて同期できます。

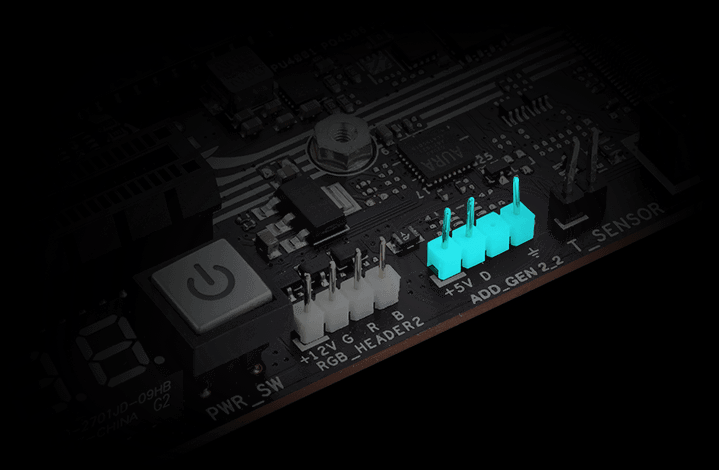

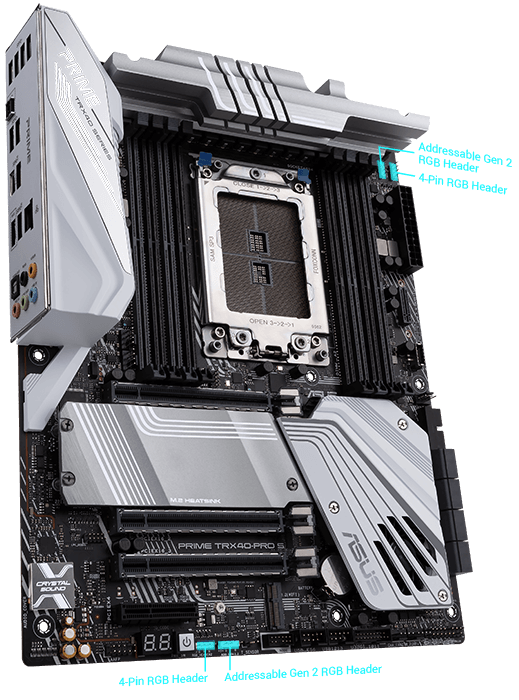

■アドレサブルGen 2 RGBヘッダー

Prime TRX40-Pro Sは2つのアドレサブルGen 2ヘッダーを装備。
これにより第2世代のアドレサブルRGBデバイスのLEDの数が検出でき、ソフトウェアが特定のデバイスに合わせてライティングエフェクトを自動的に調整できるようになっています。
新しいヘッダーは、既存のAura RGBギアとの後方互換性もあります。

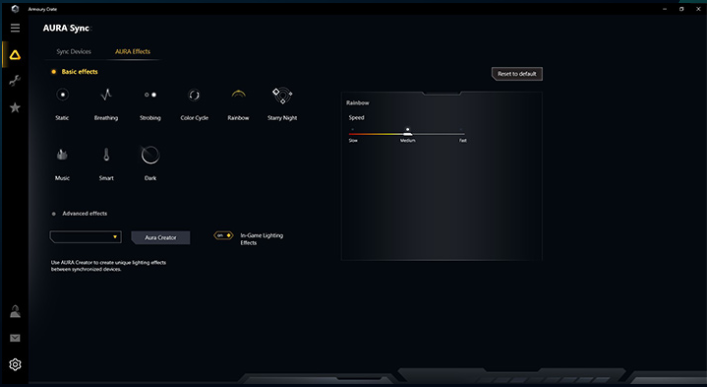

■Armoury Crate
Armory Crateは、サポートされている製品を集中管理するために設計された新しいユーティリティソフトウェアです。
単一の直感的なインターフェースからArmory Crateから対応するすべてのデバイスでRGBライティングとエフェクトを手軽にカスタマイズできます。このソフトウェアは、キーボードやマウスの設定など、ASUS製品の設定の制御も実現。
さらに、Armoury Crateは専用の製品登録機能やニュースエリアも備えており、Asusコミュニティの最新情報を入手する助けとなります。







AMD TRX40 チップセット

AMD TRX40チップセットは、最新のAMD Socket sTRX4第3世代Ryzen™Threadripper™シリーズプロセッサ向けの優れたオーバークロック機能を提供します。 PCIe 4.0サポート、10 Gbps USB 3.2 Gen 2ポート、および高速データ取得のための8つのSATA 6 Gbpsポートを提供します。








AMD Sockets TRX4 3rd Gen Ryzen Threadripperに対応

ASUS Prime TRX40-Pro Sのマザーボードは、最大64コアを誇る最新の第3世代AMD Ryzen™ Threadripper™シリーズのプロセッサをサポートしています。クアッドチャンネルDDR4メモリ、64レーンのPCIExpress® 4.0、Gen 4 M.2 SSDの16 GT/sの転送速度、組み込みのネイティブUSB 3.2 Gen 2(10 Gbps)が優れたパフォーマンスを実現します。



対応CPU AMD Socket sTRX4 for 3rd Gen AMD Ryzen™ Threadripper™ Series Desktop Processors *
Supports CPU up to 64 cores
* Refer to www.asus.com for CPU support list
搭載チップセット Build in AMD TRX40
メインメモリ 3rd Gen AMD Ryzen™ Threadripper™ Series Desktop processors
8 x DIMM, Max. 256GB, DDR4 4666(O.C.)/4600(O.C)/4400(O.C)/4333(O.C.)/4266(O.C.)/4133(O.C.)/3800(O.C.)/3733(O.C.)/3466(O.C.)/3400(O.C.)/3200/2933/2800/2666/2400/2133 MHz ECC and non-ECC, Un-buffered Memory
* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).
マルチGPU対応 Supports NVIDIA® Quad-GPU SLI® Technology
Supports NVIDIA® 2-Way SLI® Technology
Supports AMD Quad-GPU CrossFireX™ Technology
Supports AMD 2-Way CrossFireX Technology
拡張スロット 3rd Gen AMD Ryzen™ Threadripper™ Series Desktop processors
3 x PCIe 4.0 x16 (x16/x16/x16) *
AMD TRX40 chipset
1 x PCIe 4.0 (x4 mode)
ストレージ機能 3rd Gen AMD Ryzen™ Threadripper™ Series Desktop processors :
2 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support(PCIe 4.0 x4 mode)
AMD TRX40 chipset :
1 x M.2 Socket 3, with vertical M key, type 2242/2260/2280/22110 storage devices support(SATA & PCIe 4.0 x4 mode)
8 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
LAN機能 Intel® I211-AT
ASUS Turbo LAN Utility
ASUS LAN Guard
オーディオ機能 Realtek® ALC S1220 8-Channel High Definition Audio CODEC featuring Crystal Sound 3
- Impedance sense for front and rear headphone outputs
- Internal audio Amplifier to enhance the highest quality sound for headphone and speakers
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB (Line-out at rear) and 108 dB SNR recording input (Line-in)
Audio Feature :
- DTS X®:Ultra
- Optical S/PDIF out port(s) at back panel
- Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference
- Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals
- Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity
- Unique de-pop circuit: Reduces start-up popping noise to audio outputs
USB機能 AMD Ryzen™ Threadripper™ Processors :
4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A+1 x Type-C)
AMD TRX40 chipset :
1 x USB 3.2 Gen 2 front panel connector port(s) (1 at mid-board)
AMD TRX40 chipset :
6 x USB 3.2 Gen 1 port(s) (2 at back panel, , Type-A, 4 at mid-board)
AMD TRX40 chipset :
2 x USB 2.0 port(s) (2 at mid-board)
ASMedia® USB 3.2 Gen 1 controller :
4 x USB 3.2 Gen 1 port(s) (4 at back panel, , Type-A)
GL852G USB Hub :
2 x USB 2.0 port(s) (2 at mid-board)
独自機能 ASUS Dual Intelligent Processors 5-Way Optimization by Dual Intelligent Processors 5 :
- 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Expert 4, and Turbo App
ASUS SafeSlot - Protect your graphics card Investment
AURA :
- Aura RGB Strip Headers
- Aura Lighting Effects Synchronization with compatible ASUS ROG devices
- Addressable Gen 2 Header
ASUS Exclusive Features :
- AI Suite 3
- Ai Charger
- Onboard Button : Power
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Turbo LAN
- Crystal Sound 3
- Armoury Crate
- Pre-mounted I/O Shield
ASUS Quiet Thermal Solution :
- Stylish Design Heat-pipe solution
- Stylish Fanless Design with M.2 Heat-sink solution
- ASUS Fan Xpert 4
ASUS EZ DIY :
- ASUS EZ Flash 3
- ASUS USB BIOS FlashBack™
- ASUS UEFI BIOS EZ Mode
- Multi-language BIOS
ASUS Q-Design :
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector
背面インターフェース 1 x LAN (RJ45) port(s)
4 x USB 3.2 Gen 2 (teal blue) (3 x Type-A+1 x Type-C) (one port can be switched to USB BIOS FlashBack™)
6 x USB 3.2 Gen 1 (blue)
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x USB BIOS FlashBack™ Button(s)
基板上インターフェース 1 x Q_Code
2 x Aura RGB Strip Header(s)
2 x Addressable Gen 2 header(s)
2 x USB 3.2 Gen 1(up to 5Gbps) connector(s) support(s) additional 4 USB 3.2 Gen 1 port(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support(SATA & PCIe 4.0 x4 mode)
1 x M.2 Socket 3 with vertical M key, type 2242/2260/2280/22110 storage devices support(SATA & PCIe 4.0 x4 mode)
1 x M.2 with E key for Wi-Fi module
8 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s) (1 x 4 -pin)
1 x CPU OPT Fan connector(s) (1 x 4 -pin)
3 x Chassis Fan connector(s) (3 x 4 -pin)
1 x AIO_PUMP connector (1 x 4 -pin)
1 x W_PUMP+ connector (1 x 4 -pin)
1 x 24-pin EATX Power connector(s)
2 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector) x With flexkey function
1 x Thermal sensor connector(s)
1 x Power-on button(s)
1 x Clear CMOS jumper(s)
1 x Node Connector(s)
1 x USB 3.2 Gen 2 front panel connector
主な付属品 User's manual
1 x Vertical M.2 bracket set
4 x SATA 6Gb/s cable(s)
2 x M.2 Screw Package
1 x Supporting DVD
1 x Q-Connector
1 x Extension Cable for RGB strips (40 cm)
1 x Extension cable for Addressable LED
1 x CPU Fan Holder
BIOS機能 1 x 128 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2
管理機能 WfM 2.0, WOL by PME, PXE
OS Windows® 10 64-bit
フォームファクター(サイズW×D) ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
その他 Recommend you to install add-on cards on (PCIEX16_1 and PCIEX16_2) or (PCIEX16_1 and PCIEX16_3) to enjoy 2 way SLI™ or CrossFireX™.

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
