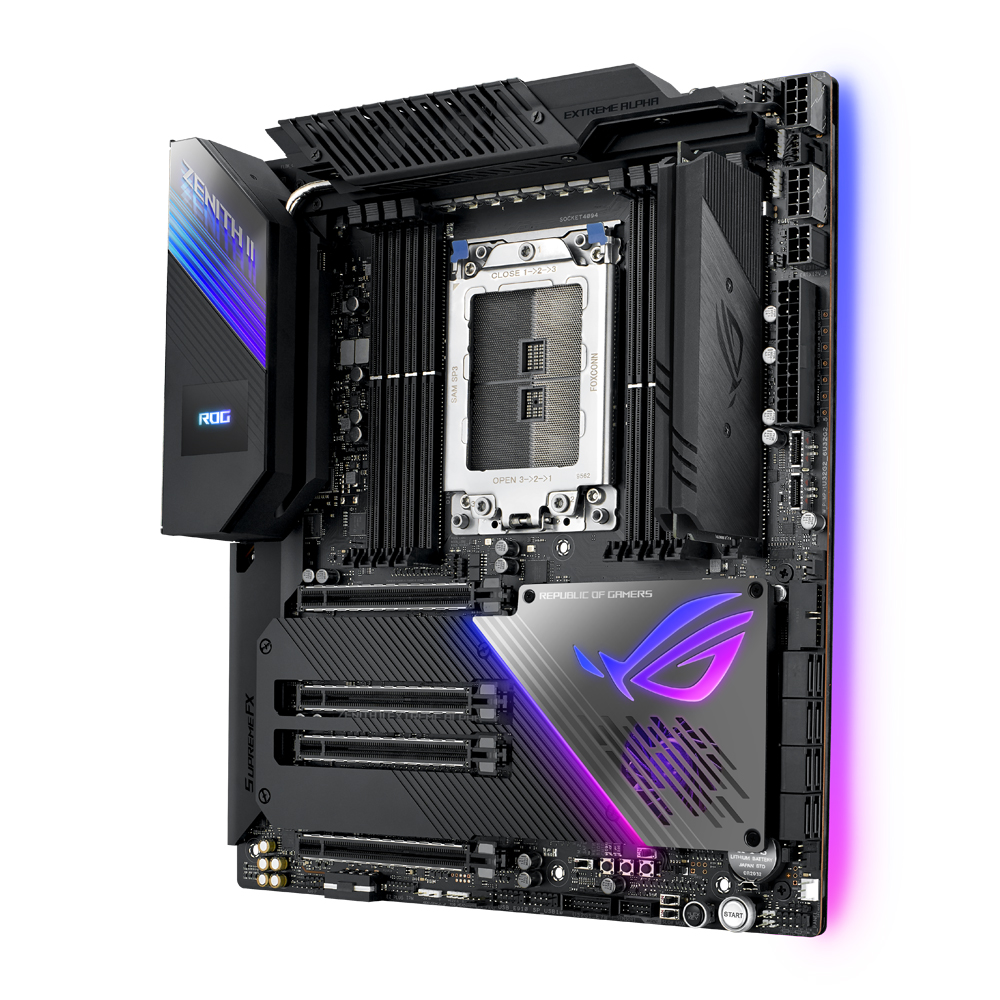

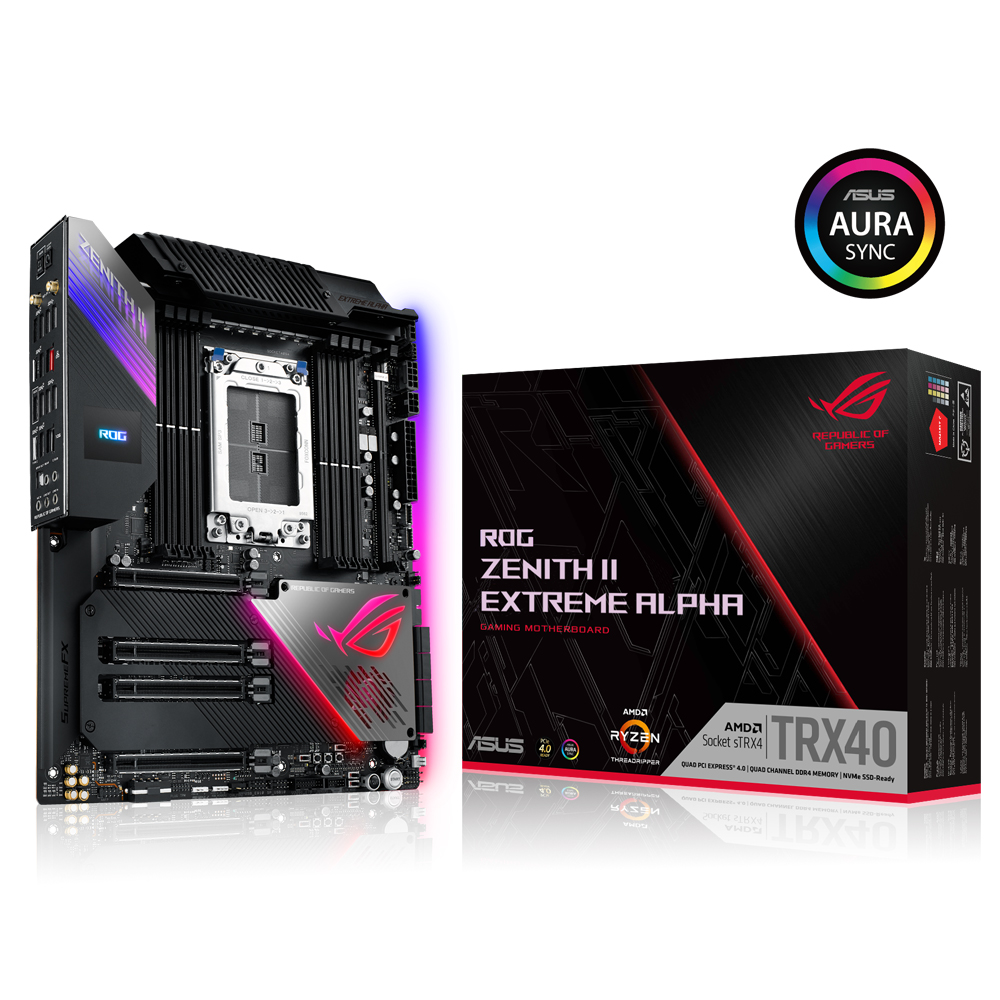

ROG ZENITH II EXTREME ALPHA

ROG ZENITH II EXTREME ALPHA

第3世代AMD Ryzen™ Threadripper™をサポートするTRX40チップセット搭載
パワーフェーズを強化したROGシリーズ・ハイエンドゲーミングモデル

従来品「ROG ZENITH II EXTREME」と比べると、パワーフェーズが70A(TDA21472)から90A (TDA21490) 対応に変更されています。64コアCPUに最適化しており、CPUやメモリオーバークロックの安定性が向上しています。

・対応CPU:第3世代 AMD Ryzen™ Threadripper™
・対応ソケット:Socket sTRX4
・チップセット:AMD TRX40
・対応メモリ:DDR4-4733×8 (最大256GB)
・拡張スロット:PCIe 4.0 x16×4
・ストレージ機能:ROG DIMM.2×1、M.2×3、SATA 6Gb/s×8
・無線機能 : Intel® Wi-Fi 6 AX200、Wi-Fi 802.11 ax、 Bluetooth® 5.0
・フォームファクター:Extended ATX(310mm×277mm)

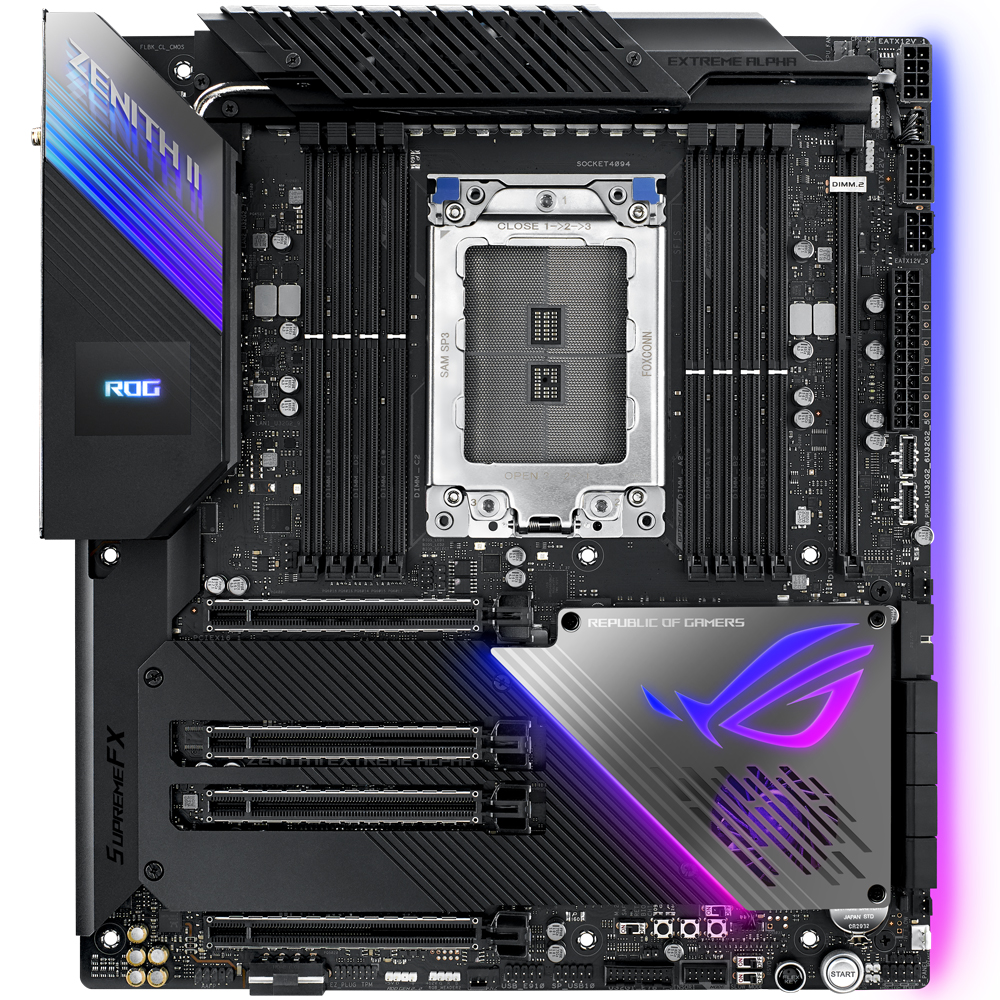

ROG Zenith II Extreme Alphaは画期的な64コア AMD Ryzen Threadripperプロセッサーのコンピューティングパワーを解き放します。16の大電流90Aパワーステージを新たに装備したこのパワフルな新製品は、最高の効率とオーバークロックのために強化されたヘッドルームを提供し、これまでにないパフォーマンスを実現。最大化レーンの帯域幅は、すべて単一のPCIe x16のとM.2スロットはPCIe®4.0で配線されているときに、同時に33台まで接続することができます - あなたは次世代のグラフィックスカード を装備して自由にしているかのNVMeは、 ボトルネックや大規模な電力、大規模な帯域幅を気にすることなく駆動します。













電力ソリューション

チーム化された電源アーキテクチャ
現代のCPUアーキテクチャは、極度の省電力モードから全負荷にほぼ瞬時に移行することでマザーボードの電力設計を強化しています。
当社で最新のVRMアーキテクチャは、模範的な熱性能を維持しつつ、チーム化されたパワーステージを利用して電流を迅速に流すことでその標準を高めています。

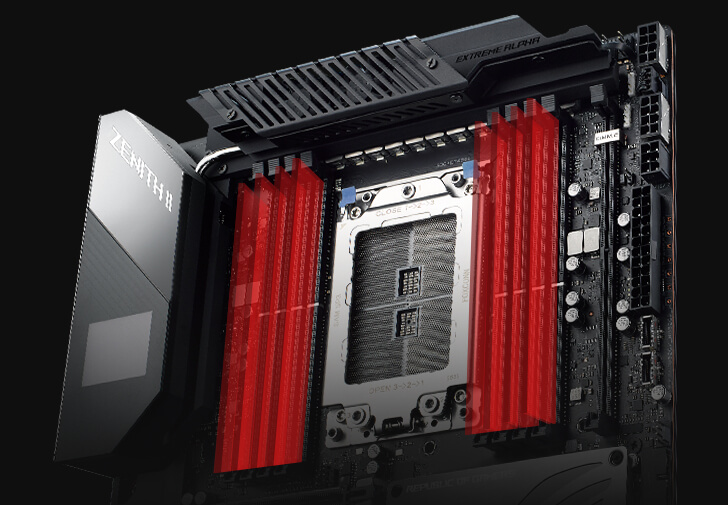

メモリー



OPTIMEM III DDR4 4733MHz+ (O.C.)
OptiMem IIIは、シグナルインテグリティを改善し、ノイズを軽減する独自のメモリトレースレイアウト調整を備えています。
メモリキットを低レイテンシで実行し、高周波数で動作しながら電圧を低下させることができます。
Zenith II Extreme Alphaをお気に入りのモジュールと組み合わせ、膨大な帯域幅を必要とするアプリケーション向けに最新のThreadripper CPUスループットを最大化するか、さまざまなワークロードに合わせてInfinity Fabricとメモリパフォーマンスのバランスを取ることもできます。




オーバークロック

評価が高い当社のUEFIとAI Suiteチューニングユーティリティは、ハードウェアを最大限に制御したいエキスパート向けに利用可能な手動調整のラインアップを提供します。
高度な設定が可能な自動チューナーである5-Way Optimizationを使用すると、エキスパートのように周波数を体系的に増やして安定性をテストすることで、お持ちのビルドに最適なオーバークロックが見つかります。


UEFI BIOS
名高いROG UEFI(BIOS)は、お持ちのPCの構成、調整、調整に必要なものをすべて提供します。
PCのDIY初心者を考慮して簡素化されたオプションだけでなく、エキスパート向けの包括的な機能も提供します。



5-Way Optimization
AI Suite 3のダッシュボードスタイルのコントロールパネルから、ROG Zenith II Extreme Alphaシステムのほぼすべての側面を手軽に微調整できます。
シンプルで使いやすい1つのインターフェスで、パフォーマンス、冷却、安定性、効率性の最適なバランスを実現します。





コネクティビティ

複数のPCIe SSDとグラフィックカードを駆使できる帯域幅は、ハイエンドのデスクトッププラットフォームの魅力の一部と言えます。
ROG Zenith II Extreme Alphaは、Threadripperの64レーン機能を最大限に活用し、最大20台のPCIeデバイスを同時に接続できるようにします。
すべてのPCIe x16およびM.2はPCIe 4.0で配線されており、ボードにはAquantia 10 Gbpsイーサネットと最新のWi-Fi 6(802.11ax)が含まれるので、有線と無線の両方のネットワークが高速になります。


ストレージ
ROG Zenith II Extreme Alphaは最大5台のオンボードM.2ドライブをサポートし、最大限のストレージを実現します。
2台がメモリスロットの隣にあるROG DIMM.2モジュールを動かし、ドライブを最大110mまでサポートします。

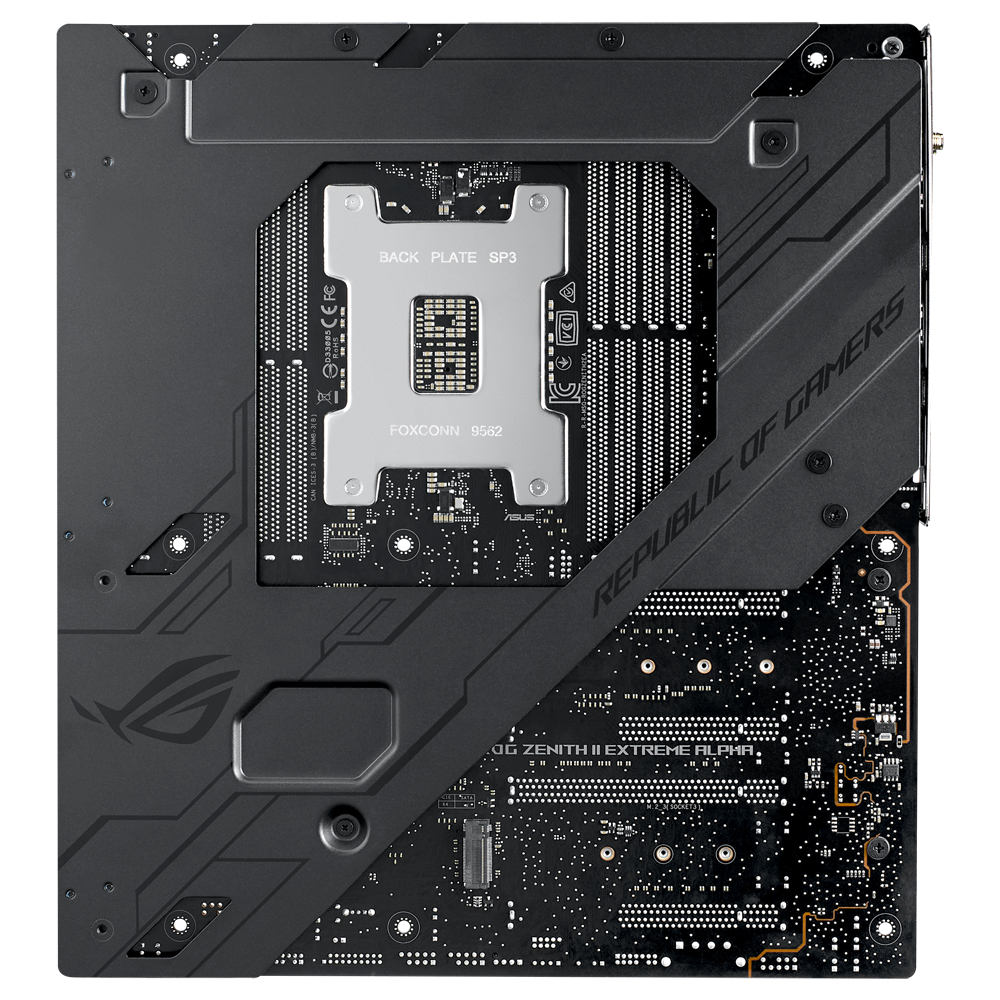

アルミニウム製ヒートシンクカバーの下に別の2つのスロットがあり、5番目のスロットはボードの背面にあります。
これらのスロットはすべて完全なPCIe 4.0の帯域幅をサポートするように配線されているので最新のNVMe SSDに対応し、機械学習アルゴリズムのサポートと高解像度のゲームテクスチャの駆動に必要な超高速な転送速度の基盤をなします。
オプションのASUS HYPER M.2 X16 Gen 4カードを使うと最大15台のM.2ドライブもサポートします。



AMD StoreMI
AMD StoreMIは、起動とソフトウェアのロード時間を短縮し、システムの応答性を向上させるためにドライブを高速化するソフトウェアユーティリティです。
頻繁にアクセスされるデータを専用のSSDストレージに自動的に移動することにより、お手頃なSSDのパフォーマンスとHDDの容量が一つになりました。


USB 3.2 Gen 2x2
ROG Zenith II Extreme Alphaは、最新のUSB 3.2 Gen 2x2と互換性があります。
最新でUSBの標準であるこの製品は、別のUSB 3.2 Gen 2レーンを開いて最大20 Gbpsの最大スループットを達成することにより、転送帯域幅を2倍にします。


USB 3.2 Gen 2 フロントパネルコネクター
2つのフロントパネルUSB 3.2コネクタにより、USBポートを最新のPCシャーシの前面に配置することで、素早く手軽に接続できるようになります。


Wi-Fi 6 (AX200)
オンボードWi-Fi 6(802.11ax)は、高密度のWi-Fi環境で超高速ネットワーク速度、容量の改善、パフォーマンスの向上をサポートし、卓越したオンラインゲーム体験をお楽しみいただけます。


オンボードイーサネット
パワーユーザーやコンテンツクリエーターの厳しい要件を満たすように設計された10 Gbpsオンボードイーサネットは、新たなレベルのホームネットワーキングを提供します。
標準のギガビットイーサネットの最大10倍の帯域幅により、非圧縮4K UHDビデオのストリーミング、バックアップ、ファイル転送がこれまでになく高速になります。


Intelイーサネット
ROG Zenith II Extreme Alphaは、最新のインテル® イーサネット(I211-AT)を搭載しており、より高速でスムーズなゲーム体験を実現します。
このインテルのコントローラーは、インテルのプロセッサーおよびチップセットと自然に相乗効果を発揮しながらCPUオーバーヘッドを削減し、非常に高いTCPとUDPスループットを提供します。
そのため、ゲームや他のタスクにより多くのパワーがもたらされます。

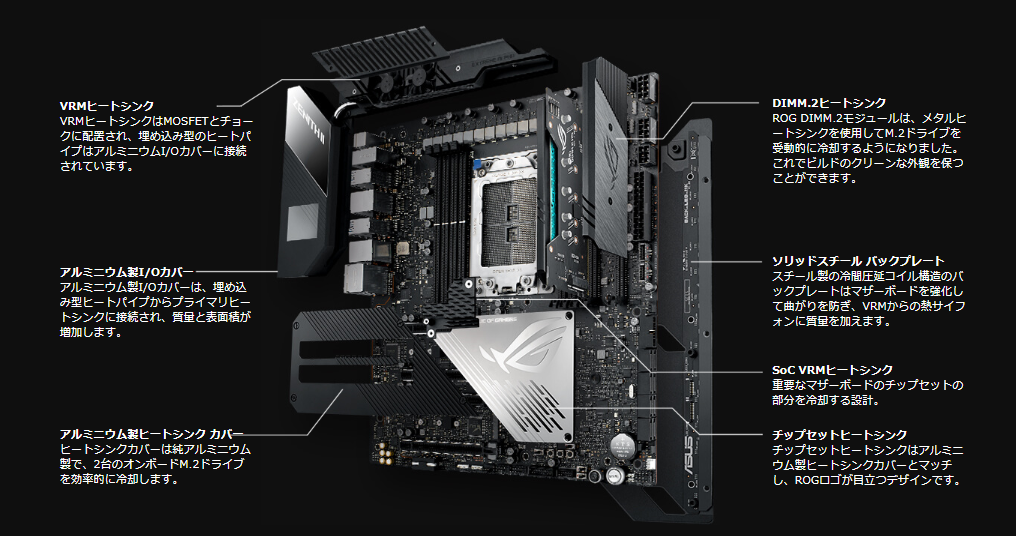

冷却性能

最高のパワーには最高の冷却力が必要であるため、ROG Zenith II Extreme Alphaは大きなVRMヒートシンクを採用し、表面積と質量の適切なバランスを保ちます。
チップセットヒートシンクにはアクティブ冷却ソリューションを内蔵。下にあるシリコンを圧力下で低温に保ち、SoC VRMを冷却するために同じエアフローを採用しています。
特大のヒートシンクは複数のM.2スロットもカバーしており、Zenith II Extreme Alphaには完全な装備が備わっているので、最高のPCシステムに最適な基盤を提供して低温で高性能を実現します。


ヒートシンク




ヘッダー
各ヘッダーは、ワークロードに基づく冷却のために、ユーザーが構成できる3つの温度センサーに対して監視・反応するように設定できます。
また、すべての設定はFan Xpert 4またはUEFIで簡単に管理できます。


ROG水冷ゾーン
デュアル水温ヘッダーと流量ヘッダーはAI Suiteユーティリティに直接情報を供給し、冷却液の温度とループ全体の流量を追跡できます。


ファン拡張カードII
ROG Zenith II Extreme Alphaには、人気のあるファン拡張カード IIが含まれており、FanXpert 4で制御可能な6つのヘッダーが追加されています。
このカードには3つの温度センサーヘッダーが搭載されており、オンボードで利用できるものの補足となります。
また、さまざまなコンポーネントに取り付けることができる3つのサーミスターも付いています。
冷却用の追加ヘッダーを提供するだけでなく、3つのRGBヘッダーを提供してRGBファンにライティングエフェクトをもたらします。




オーディオ

サウンドはゲームに没頭するには欠かせない要素なので、ROG Zenith II Extreme Alphaのオンボードオーディオと、最新のSupremeFX S1220コーデックにハイエンドのESSセイバーDACを組み合わせました。
特にパワーユーザーは複数のデバイスからコンテンツを送るため、Sonic Studio IIIソフトウェアには使いやすい管理インターフェースがあり、アプリケーションから特定の出力にサウンドをルーティングできます。
このボードはDTS® Sound Unboundテクノロジーもサポートしており、3Dオーディオサウンドスケープを作成してユーザーを仮想世界にさらに引き込みます。



SUPREMEFX
ROGは優れたオンボードオーディオで知られており、ROG Zenith II Extreme Alphaも例外ではありません。
フロントパネルのヘッドフォン出力には、-108dB THD+Nに達することができるSABRE9018Q2C統合DAC/アンプが搭載されており、最高品質のオーディオトラックの繊細さとニュアンスを再現します。
ESS Hyperstream™ DACアーキテクチャから派生した改善された解像度によりサウンドステージが拡張されているので、より良い位置感覚が実現します。解像度だけでなく、121dB DNRは非常に低いノイズフロアを提供し、さらにダイナミックで力強い音になります。
また、音楽性を優先したい場合は、Sonic Studioのソフトウェアに一連のEQオプションが用意されており、お好みに合わせてサウンドシグネチャを微調整できます。

> ROG AUDIO TECHNOLOGYの詳細はこちら


Sonic Studio III
Sonic Studioは、ヘッドセット用のHRTF(頭部伝達関数*)に基づくの仮想サラウンドをサポートし、没入感のある聴覚ランドスケープを実現することで、アクションの世界にさらに没頭できます。
直感的なSonic Studioのインターフェースは、EQオプションとワンクリックのプリセットを提供し、個人的な好みやヘッドセットの特性に合わせて音響を調整することができます。

*頭部伝達関数は、ダミーの頭を使って記録されたサウンドデータから派生したオーディオアルゴリズムです。
テストトーンがダミーの頭の周りの球形グリッドから再生され、さまざまな方向から来る音の微妙な変化を取得します。
その結果は、Sonic Studioの仮想サラウンドが音源に忠実なサウンドを処理できるようにするアルゴリズムに結合されます。

詳細はこちら




DTS : Sound Unbound​
ROG Zenith IIエクストリームアルファには、オーディオに包み込まれるようなこれまでにない感覚をもたらすプリロードされたDTS Sound Unboundアプリが含まれており、極上のゲームやエンターテイメントをまったく新しいレベルで体験できます。
Windows Sonicの空間テクノロジーを活用することにより、DTS Sound Unboundは仮想3D空間でオーディオを再生します。
サウンドスケープの真っただ中にいる感覚になり、仮想環境内のあらゆる銃声、足音、その他の音の位置と方向を感知できます。

* DTS Sound Unboundにはゲーム内サポートが必要です。サポートがあるタイトルについては、開発者に確認してください。





パーソナライズ

並外れたパフォーマンスに加えて、ROG Zenith II Extreme Alphaは広範なスタイリングとカスタマイズのオプションを提供し、本当に際立つシステムを構築できるようにします。

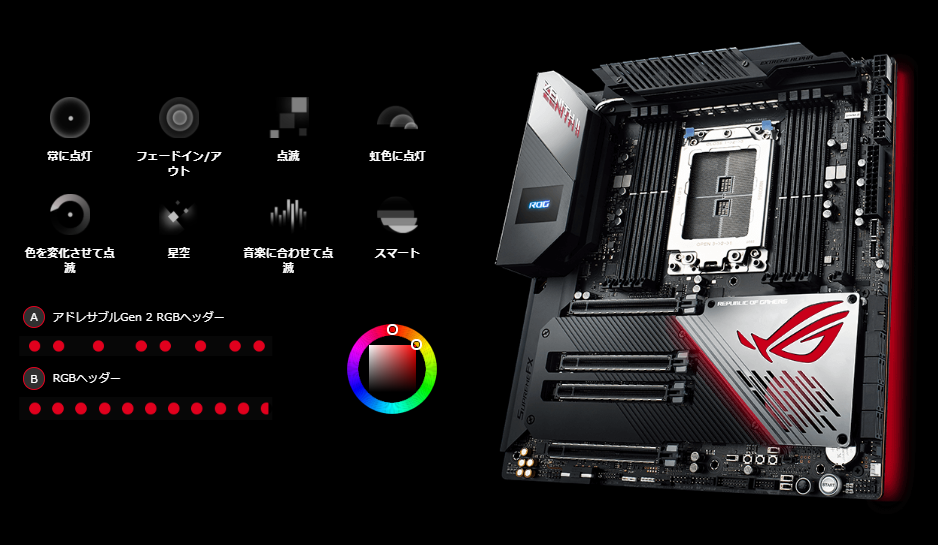

Aura Sync
グラフィックやモニターからマウスやキーボードまで、ROGコンポーネントで装備しましょう。そして、美的な感覚のコントロール、互換性でゲームがもっと楽しくなります。
ROGエコシステムは、どの競合ブランドよりも広範囲をカバーするため、システムの拡大に合わせてより幅広い選択肢を手にすることができます。








AMD TRX40 チップセット

AMD TRX40のチップセットは、最新のAMD Socket sTRX4第3世代Ryzen™ Threadripper™シリーズプロセッサーのために卓越したオーバークロック機能をもたらします。また、PCIe 4.0サポート、10 Gbps USB 3.2 Gen 2ポート、および高速データ取得のための8つのSATA 6 Gbpsポートを提供します。








AMD Sockets TRX4 3rd Gen Ryzen Threadripperに対応

ROG Zenith II Extreme Alphaマザーボードは、最大32コアを誇る最新の第3世代AMD Ryzen™ Threadripper™シリーズプロセッサーをサポートしています。クアッドチャンネルDDR4メモリ、64レーンのPCIExpress® 4.0、Gen 4 M.2 SSDの16 GT/sの転送速度、組み込みのネイティブUSB 3.2 Gen 2(10 Gbps)が優れたパフォーマンスを実現します。



対応CPU Build in AMD Socket sTRX4 for 3rd Gen AMD Ryzen™ Threadripper™ Series Desktop Processors
* Refer to www.asus.com for CPU support list
搭載チップセット AMD TRX40
メインメモリ
AMD Ryzen™ Threadripper™ Processors
8 x DIMM, Max. 256GB, DDR4 4733(O.C)/4600(O.C)/4400(O.C)/4333(O.C.)/4266(O.C.)/4133(O.C.)/3800(O.C.)/3733(O.C.)/3400(O.C.)/2800/2666/2400/2133 MHz ECC and non-ECC, Un-buffered Memory
Quad Channel Memory Architecture
* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).
マルチGPU対応 Supports NVIDIA® 3-Way SLI® Technology
Supports AMD 3-Way CrossFireX™ Technology
拡張スロット 3rd Gen AMD Ryzen™ Threadripper™ Series Desktop processors
4 x PCIe 4.0 (x16, x16/x16, x16/x8/x16, x16/x8/x16/x8)
ストレージ機能 3rd Gen AMD Ryzen™ Threadripper™ Series Desktop processors :
1 x ROG DIMM.2 Module supports 2 M.2 Socket 3 , with M key, type 2242/2260/2280/22110 storage devices support(SATA & PCIe 4.0 x4 mode)
2 x M.2 Socket 3, with M Key, type 2242/2260/2280 (PCIe 4.0 x4 mode)*1
3rd Gen AMD Ryzen™ Threadripper™ Series Desktop processors :
1 x M.2 Socket 3, with M Key, type 2242/2260/2280 (PCIe 4.0 x4/x2 mode)*2
Support Raid 0, 1, 10
AMD TRX40 chipset :
4 x SATA 6Gb/s port(s),
ASMedia® SATA 6Gb/s controller :
4 x SATA 6Gb/s port(s),
LAN機能 Intel® I211-AT, 1 x Gigabit LAN Controller(s)
Aquantia AQC-107 10G
Anti-surge LANGuard
ROG GameFirst V Technology
無線機能 Intel® Wi-Fi 6 AX200
Wi-Fi 802.11 ax, Bluetooth® 5.0
Supports dual band frequency 2.4/5 GHz
Supports 2x2 MU-MIMO
Supports channel bandwidth: HT20/HT40/HT80/HT160. Up to 1.73Gbps transfer speed
Bluetooth機能 Bluetooth® 5.0
オーディオ機能 ROG SupremeFX 8-Channel High Definition Audio CODEC S1220
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel MIC Jack-retasking
- High quality 120 dB SNR stereo playback output 108 dB SNR recording input
- ESS® ESS9018Q2C
Audio Feature :
- SupremeFX Shielding™ Technology
- Sonic Studio III + Sonic Studio Virtual Mixer
- DTS® Sound Unbound
- LED-illuminated design - Brighten up your build with the gorgeous illuminated audio trace path.
- Sonic Radar III
USB機能 3rd Gen AMD Ryzen™ Threadripper™ Processors :
4 x USB 3.2 Gen 2 port(s) (4 at back panel, red)
AMD TRX40 chipset :
2 x USB 3.2 Gen 2 front panel connector port(s)
AMD TRX40 chipset :
3 x USB 3.2 Gen 2 port(s) (3 at back panel, red, 2 x Type-A+1 x Type-C)
AMD TRX40 chipset :
3 x USB 2.0 port(s)
ASMedia® USB 3.2 Gen 1 controller :
8 x USB 3.2 Gen 1 port(s) (4 at back panel, blue)
ASMedia® USB 3.2 Gen2x2 controller :
1 x USB 3.2 Gen 2x2 (up to 20Gbps) port(s) (1 at back panel, , Type-C)
ROGシリーズ独自搭載機能 Clear CMOS button
ROG CPU-Z
ROG Aura
- Aura Lighting Control
- Aura RGB Strip Headers
Extreme Engine Digi+ :
- Infineon TDA21472 Power Stage
- 10K Black Metallic Capacitors
ROG Extreme OC kit :
- OptiMem III
- ReTry button
- Safe Boot button
- Start button
- Slow Mode
- LN2 Mode
- FlexKey Button
ProbeIt
UEFI BIOS features :
- ROG SSD Secure Erase
- Graphic Card Information Preview
USB BIOS FlashBack™
ROG Patented Pre-mounted I/O Shield
ROG Exclusive Software
- Mem Tweakit
- RAMCache III
- GameFirst V
- Sonic Radar III
- Sonic Studio III + Sonic Studio Virtual Mixer
ROG DIMM.2 module with heatsink
ROG Aluminum heatsink cover
独自機能 ASUS Dual Intelligent Processors 5-Way Optimization by Dual Intelligent Processors 5 :
- 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Expert 4, and Turbo App
Gamer's Guardian:
- DRAM Overcurrent Protection
- 10K Black Metallic Capacitors
- DIGI+ VRM
- SafeSlot

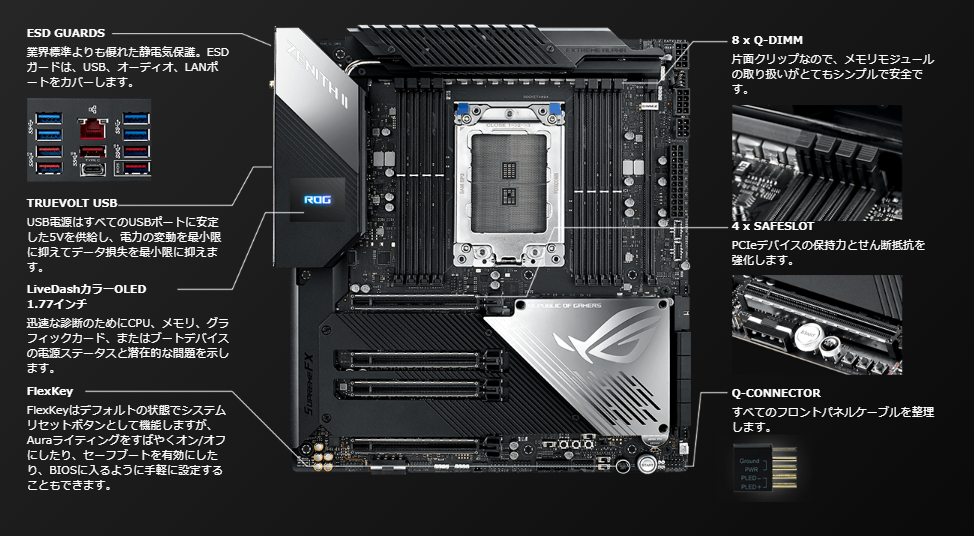

- ESD Guards on LAN, Audio,and USB ports
LiveDash OLED 1.77 ”
AURA :
- Aura Lighting Control
- Aura RGB Strip Headers
- Addressable Gen 2 Header
ASUS Exclusive Features :
- AI Suite 3
- Ai Charger+
- Pre-mounted I/O Shield
- ASUS EZ Flash 3
- ASUS C.P.R.(CPU Parameter Recall)
- BIOS FlashBack™ Button
- Clear CMOS Button
ASUS Q-Design :
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED, HDD LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector
Digi+VRM
MemOK! II
Armoury Crate

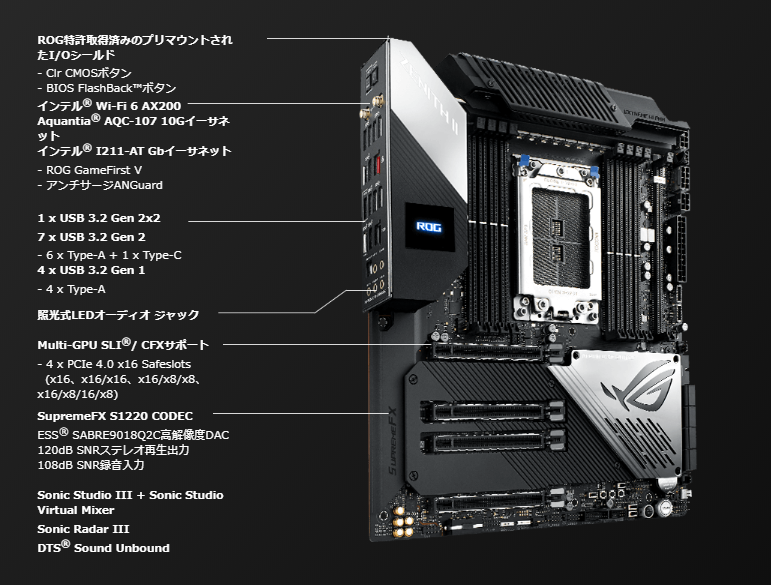

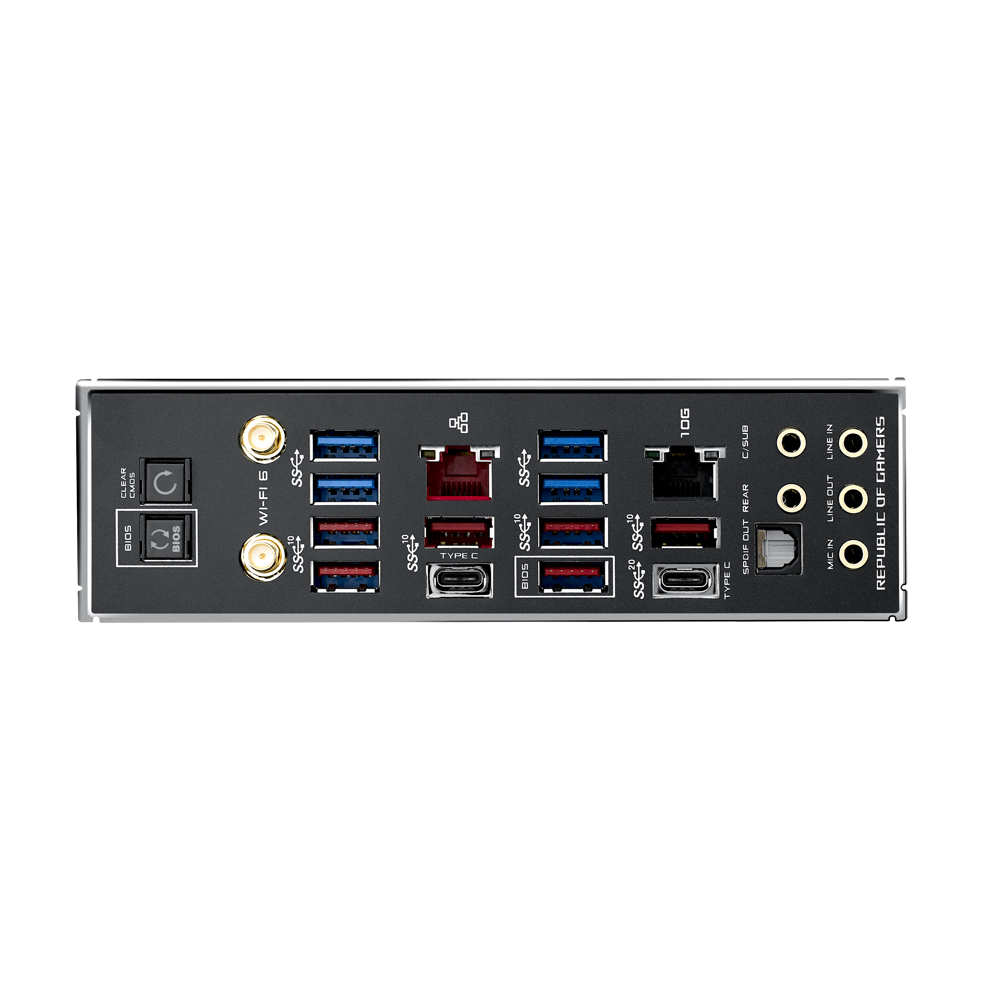

背面インターフェース 1 x LAN (RJ45) port(s)
1 x USB 3.2 Gen 2x2 (up to 20Gbps) ports (Type-C)
4 x USB 3.2 Gen 1 blue
5 x USB 3.2 Gen 2 (red) (3 x Type-A+1 x Type-C)
1 x Optical S/PDIF out
1 x Clear CMOS button(s)
1 x USB BIOS FlashBack™ Button(s)
5 x LED-illuminated audio jacks
1 x Aquantia AQC-107 10G LAN port

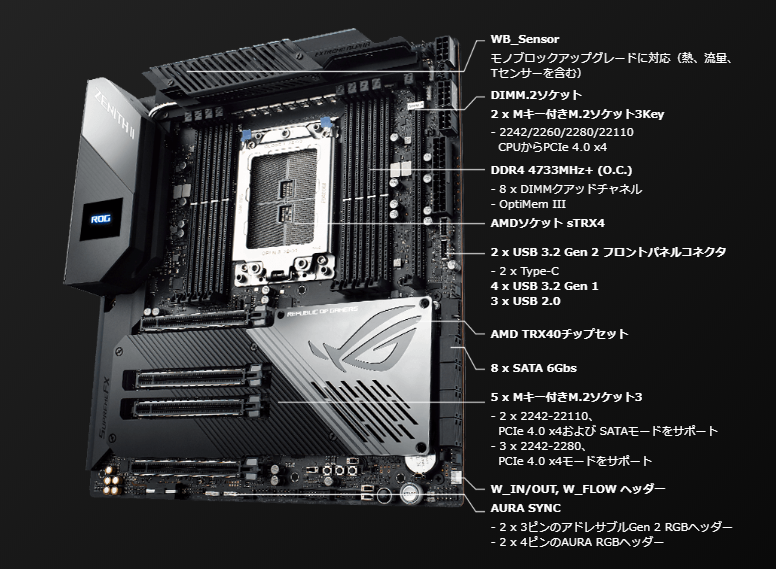

基板上インターフェース 2 x Aura RGB Strip Header
2 x Addressable Gen 2 header(s)
2 x USB 3.2 Gen 1(up to 5Gbps) connector(s) support(s) additional 4 USB 3.2 Gen 1 port(s)
2 x USB 2.0 connector(s) support(s) additional 3 USB 2.0 port(s)
1 x M.2 Socket 3 with M key, type 2242/2260/2280 storage devices(support PCIe 4.0 x4 mode)
1 x M.2 Socket 3 with M key, type 2242/2260/2280 storage devices(support PCIe 4.0 x4/x2 mode)
1 x TPM header
8 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x CPU OPT Fan connector(s)
2 x Chassis Fan connector(s)
1 x H_AMP fan connector
2 x W_PUMP+ connector
1 x WB_SENSOR
1 x 6-pin EATX 12 V Power connector
1 x 24-pin EATX Power connector(s)
2 x 8-pin EATX 12V Power connectors
1 x 4-pin EZ_PLUG Power connector(s)
1 x Front panel audio connector(s) (AAFP)
7 x ProbeIt Measurement Points
1 x BIOS Switch button(s)
1 x Node Connector(s)
1 x LN2 Mode jumper(s)
1 x Safe Boot button
1 x ReTry button
1 x M.2 socket pre-installed with a Wi-Fi/Bluetooth module
1 x W_IN header
1 x W_OUT header
1 x W_FLOW header
2 x USB 3.2 Gen 2 front panel connector
1 x Speaker connector
1 x DIMM.2 Slot supports 2 M.2 drives (2242-22110)
1 x RSVD Switch
1 x Start button
1 x FlexKey button
1 x FS Mode switch
1 x M.2_3 cold storage Switch
1 x Chipset Fan Header
1 x VRM_HS_FAN Header

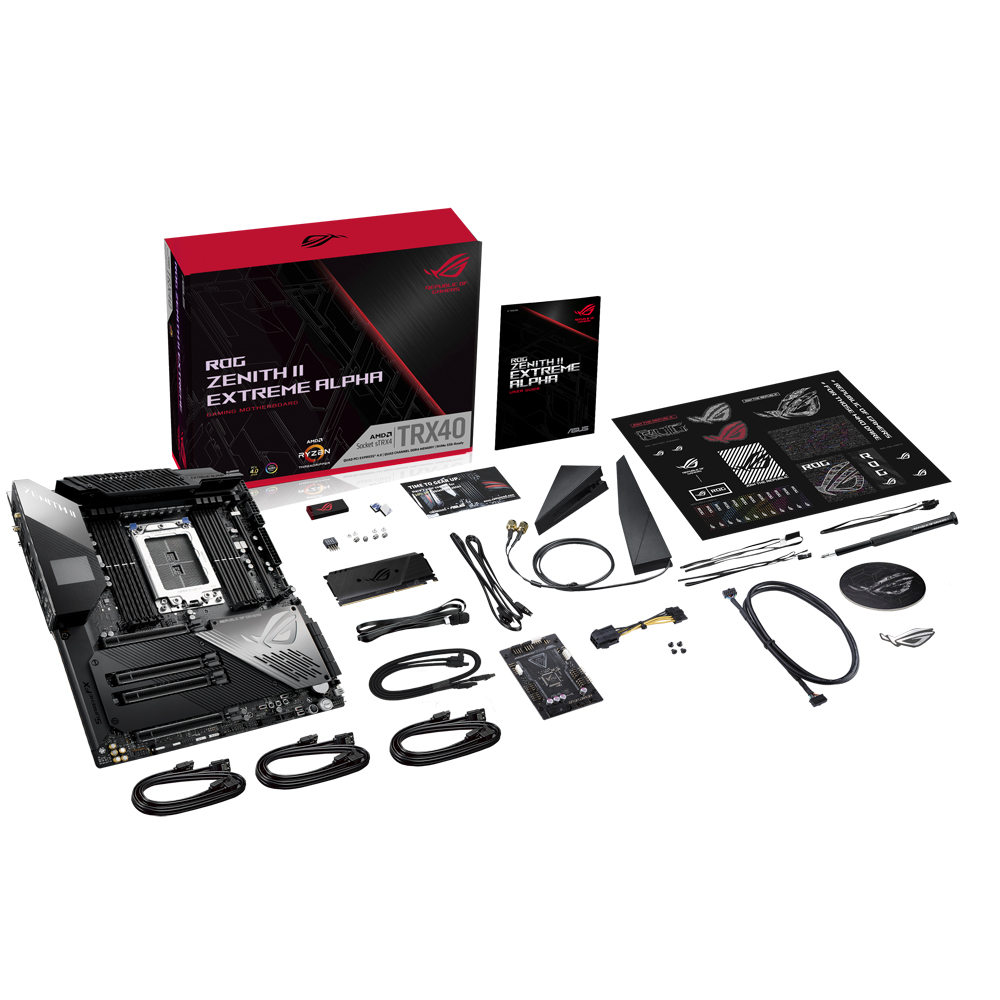

主な付属品 User's manual
1 x ROG logo plate sticker
6 x SATA 6Gb/s cable(s)
1 x Fan Extension Card II (6 x 4-pin Chassis Fan connectors, 3 x RGB headers, 3 x 2-pin Thermal sensor header)
1 x Fan Extension Card II power cable
1 x Fan Extension Card II NODE connector cable
1 x Fan Extension Card II screw package
1 x ROG big sticker
1 x Thermistor cable(s)
1 x ROG coaster(s)
2 x ROG weave SATA 6G cable
1 x ROG Thank you card
1 x ROG DIMM.2 with heatsink
1 x M.2 Pad for ROG DIMM.2
1 x ROG Multi-Bit screwdriver
1 x Wi-Fi moving antenna
BIOS機能 2 x 128 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.0, ACPI 7.1
管理機能 WOL , PXE
OS Windows® 10 64-bit
フォームファクター
(サイズW×D)
Extended ATX Form Factor
12.2 inch x 10.9 inch ( 31 cm x 27.7 cm )
その他 * When the M.2_2 on board is operating in PCIe mode,PCIE x16_4 will running at x4 mode
** When the M.2_3 on board is operating in PCIe x4 mode, SATA6G_E1-E4 will be disabled
*** Supports PCIE RAID configurations via onboard M.2 storages.

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。

ページトップへ
