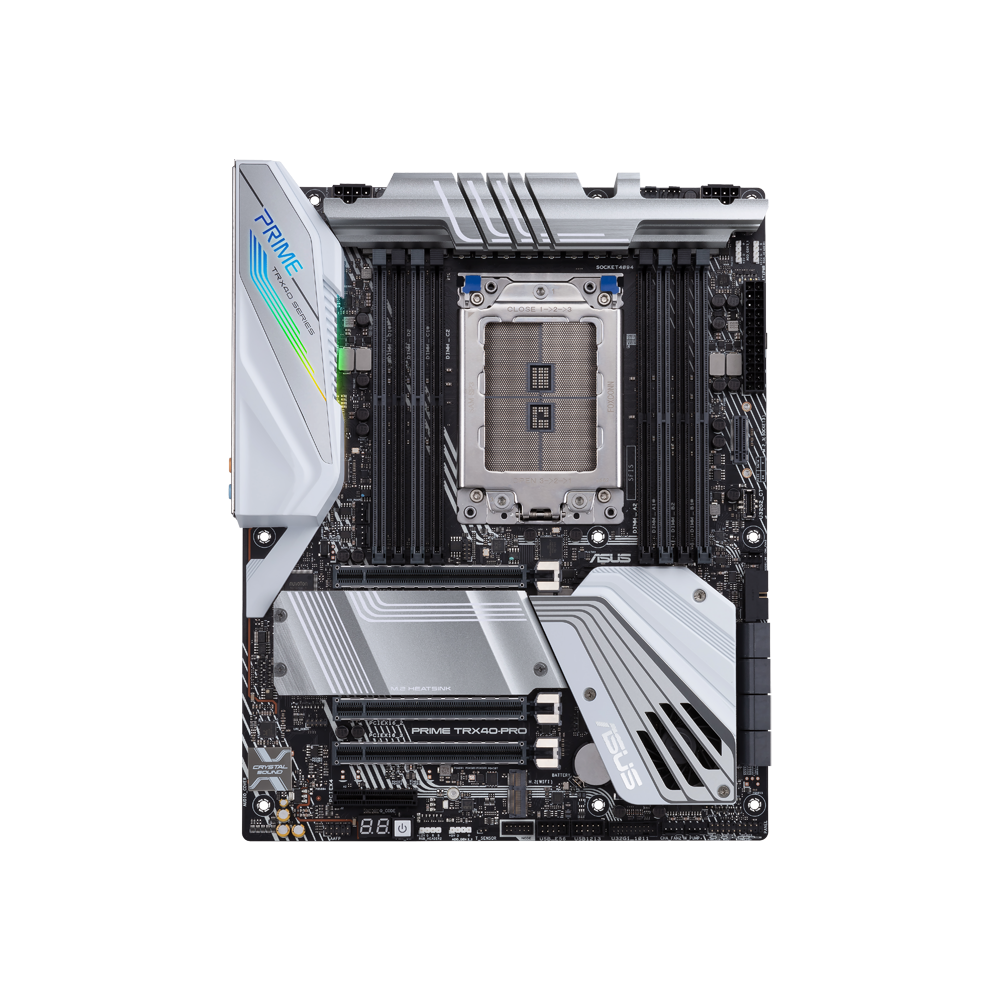

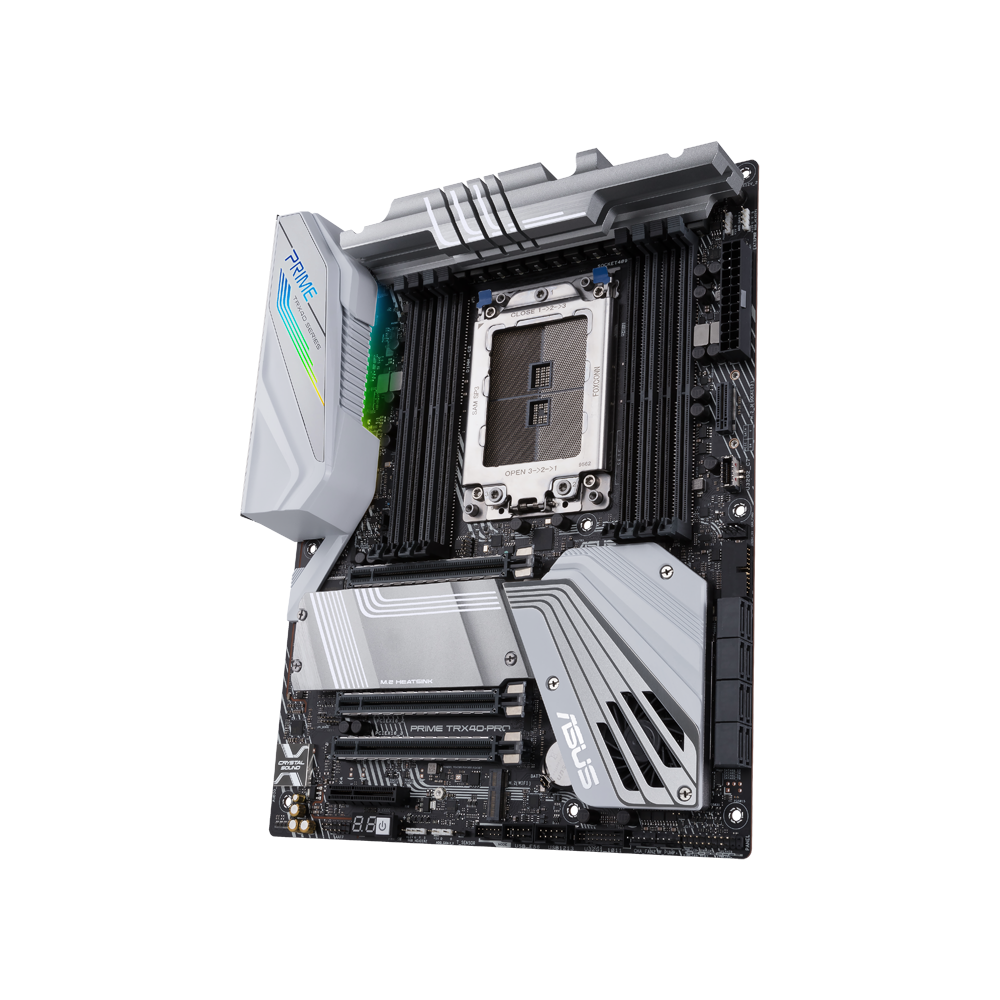

PRIME TRX40-PRO

PRIME TRX40-PRO

第3世代AMD Ryzen™ Threadripper™をサポートするTRX40チップセット搭載
高性能ファンコントロール機能「Fan Xpert 4」を搭載した、Primeシリーズモデル

・対応CPU:第3世代 AMD Ryzen™ Threadripper™
・対応ソケット:Socket sTRX4
・チップセット:AMD TRX40
・対応メモリ:DDR4-4400×8 (最大256GB)
・拡張スロット:PCIe 4.0 x16×3、PCIe 4.0 x4×1
・ストレージ機能:M.2×3、SATA 6Gb/s×8
・USB機能:USB 3.2 Gen 2×5、USB 3.2 Gen 1×10、USB 2.0×2
・ネットワーク機能:1000BASE-T×1
・フォームファクター:ATX(305mm×244mm)

ASUS Prime TRX40-Proは、コンテンツクリエーター、デザイナー、プロユーザー向けのAMDの最新の高コアカウントプロセッサの可能性を最大限に引き出すように設計されています。 堅牢な電源設計、包括的な冷却ソリューション、超高速PCIe 4.0接続、インテリジェントなチューニングオプションを組み合わせたハイエンドデスクトップマザーボードは、あらゆる創造的なビジョンを実現するために必要なパフォーマンスと安定性を提供します。





すべてのコアを最大限に活用

AMDのHEDTプラットフォームは、最新のAMD第3世代Ryzen™Threadripper™プロセッサーこれまで以上の価値を高め、多くのコアと高い帯域幅を誇ります。 Prime TRX40-Proは、3Dレンダリングやビデオ編集などの集中的なタスクを処理する追加の処理能力を備えており、帯域幅を追加することにより、複数のグラフィックカードとNVMe SSDを追加して生産性を向上させることが可能です。

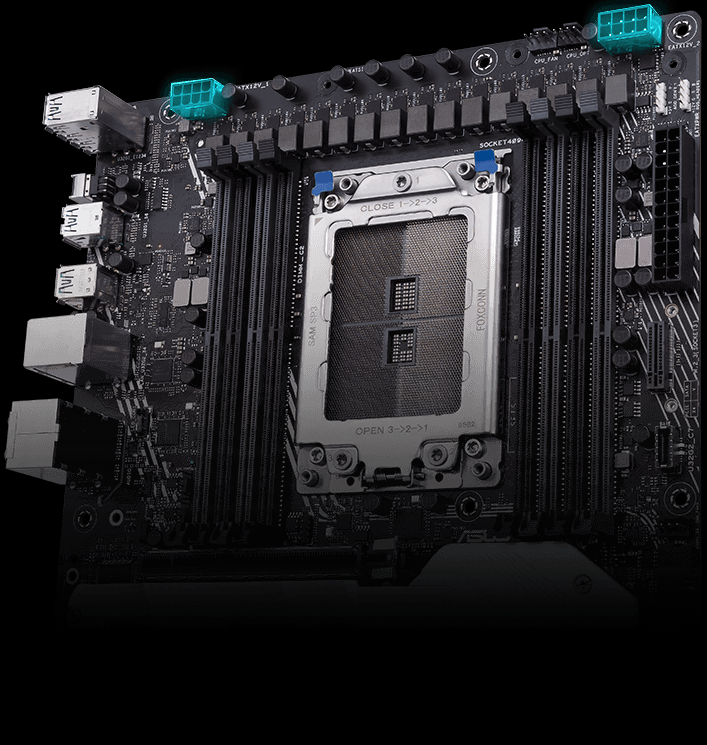

堅牢な電源設計

新しいAMD Socket sTRX4は、最大32コア、最大64 PCIe 4.0レーン、280ワットの熱設計電力(TDP)を備えた第3世代AMD Ryzen Threadripper CPUと互換性があります。
この仕様には大きな電力が必要なため、Prime TRX40-Proには、プロセッサが創造性を維持できるように16のパワーステージを含む強化された電力ソリューションが装備されています。

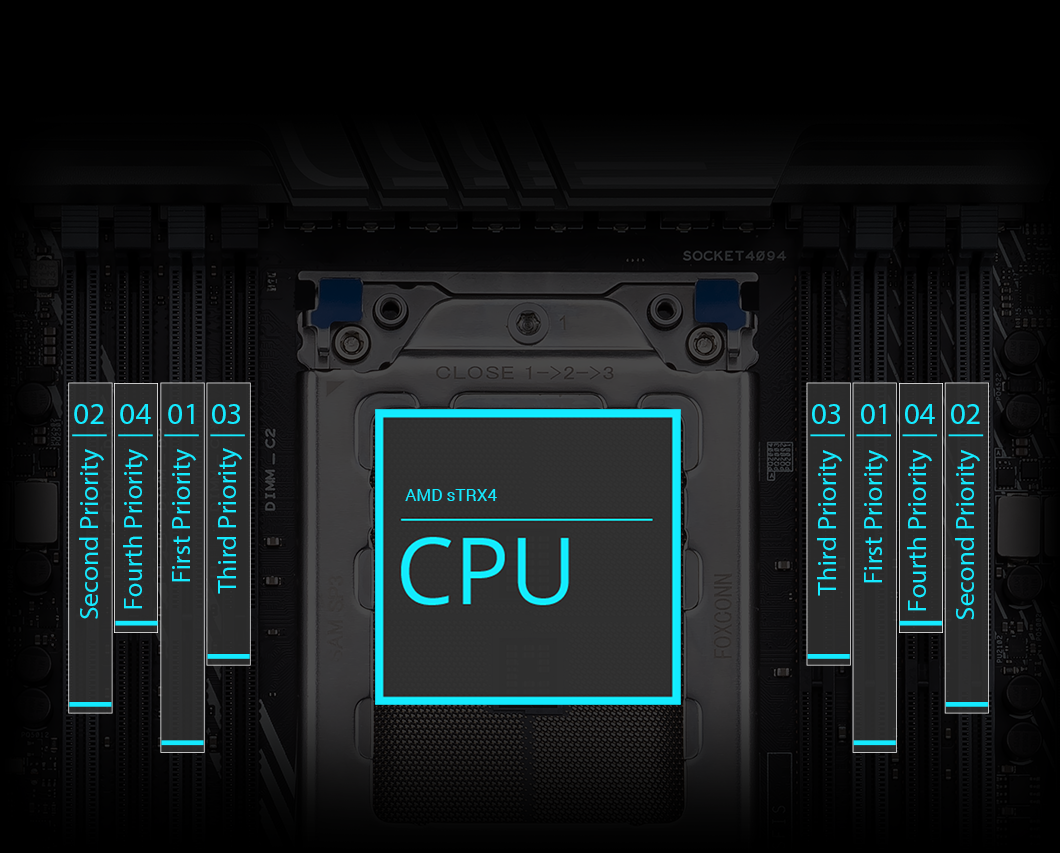

メモリを高速化

TRX40のプラットフォームは、複数のフロントで十分な帯域幅を提供します。
クワッドチャネルメモリコントローラが、8スロットで最大256GBのDDR4メモリをサポートします。

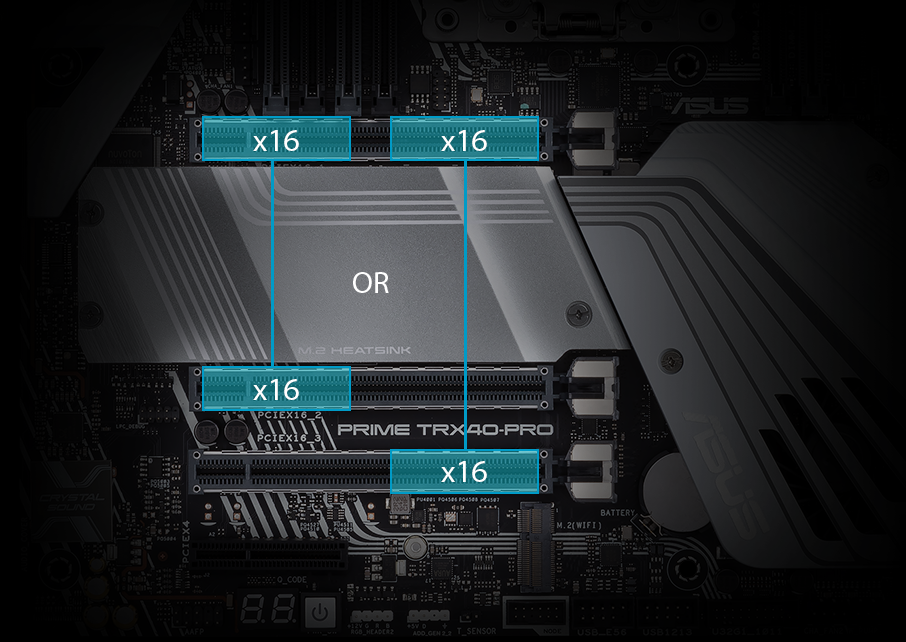

マルチGPU対応

CPU側の64のPCI Expressレーンの搭載により、フル装備は新たな意味を持ちます。
これらのレーンは、マザーボードの3つのPCIe x16スロットにわたってx16/x16/x8構成に分けることが可能で、GPUの処理能力の向上によってますます多様化する数々の作業を高速化できます。





ストレージ

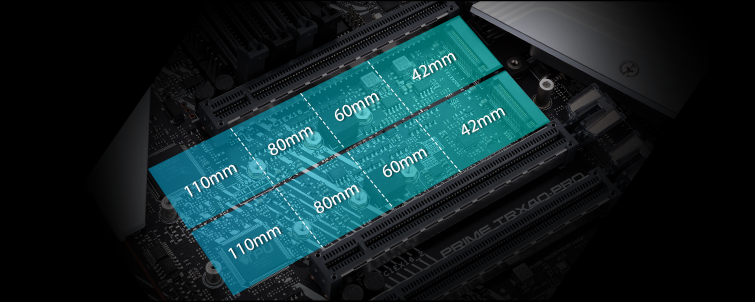

■3つの PCIe 4.0 M.2
プロフェッショナルなコンテンツ作成アプリケーションには高速のソリッドステートストレージが必要です。そのため、Prime TRX40-Proには最新のNVMe SSDと互換性のある3つのPCIe 4.0 M.2スロットが装備されています。 すべてのスロットは最大110 mmのドライブをサポートし、起動可能なRAIDアレイに構成して超高速データ転送速度を実現できます。






コネクティビティ

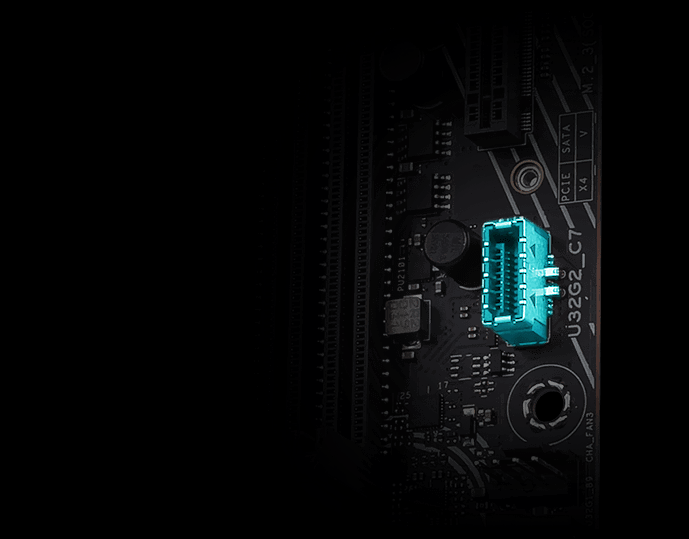

■USB 3.2 Gen 2 Type-C フロントパネルコネクター
互換性のあるケース向けの高速USB 3.2 Gen 2接続を備えたフロントパネルType-C™コネクタなど、周辺機器を搭載したハイエンドリグをサポートするために、多くのUSBポートが提供されています。





■Intelイーサネット

最新の Intel I211-AT イーサネットには、CPUオーバーヘッドを低減して非常に高いTCPとUDPスループットを提供できる利点を備えており、より高速で滑らかなデータ転送を実現します。




コアまでクール

効果的なコンテンツの作成には、信頼できる専門的な基盤が必要です。 Prime TRX40-Proは、複数のオンボードヒートシンクと一連のハイブリッドファンヘッダーで設計されており、激しい作業負荷の下でもリグは冷たく安定した状態を保ち、創造的な目標に焦点を合わせ続けることができます。

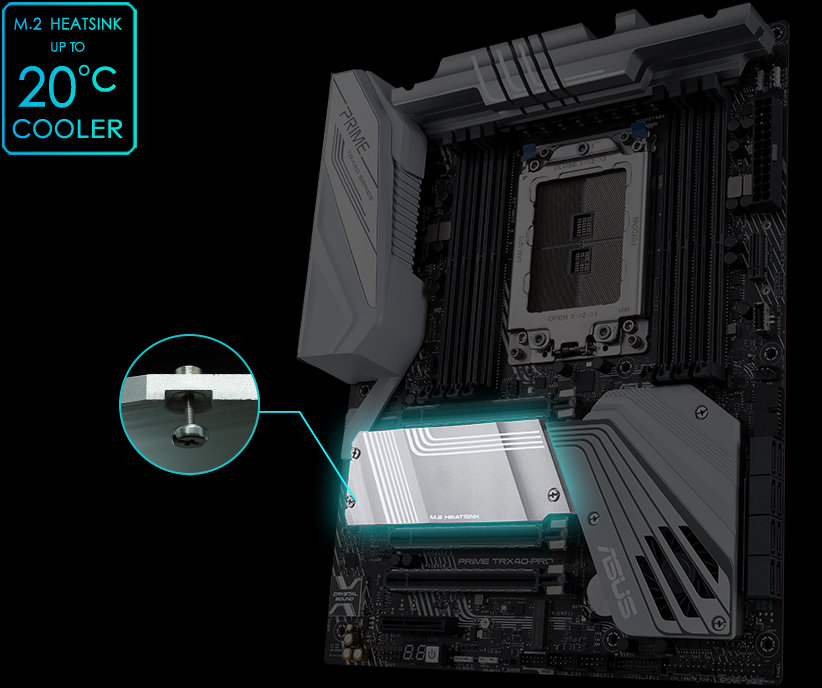

■M.2ヒートシンク
2つのM.2スロットは大規模なヒートシンクで覆われており、持続的なストレージ負荷時のパフォーマンスに影響を与える可能性のある温度によるスロットルに対抗します。



落下防止ねじにより、ヒートシンクの取り外し中に部品が落下するリスクを最小限に抑えます。



■冷却設計
Prime TRX40-Proはこれまでにない包括的な冷却オプションを備えており、Fan Xpert 4またはUEFI BIOSを介してオプション設定を行うことができます。




あなた流にチューニング

包括的な制御はASUS Primeシリーズの基盤となります。Prime TRX40-Proに搭載された柔軟なツールによって、最大限に思い通りのパフォーマンスを提供できるようにシステムのあらゆる側面をチューニングできます。

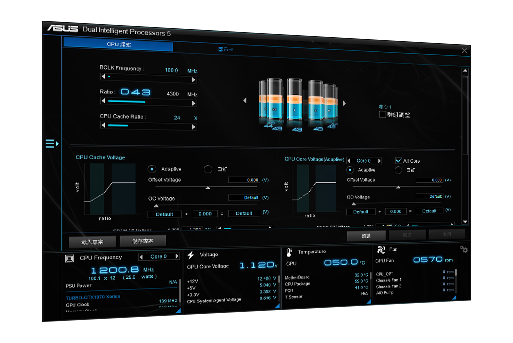

■5-way Optimization


ワンクリックで複雑なチューニングを自動設定します。
5-Way Optimizationは PCビルドに合わせてカスタマイズされたオーバークロックと冷却の設定を提供し、自動的にシステム全体のチューニングを施します。

  • ユーザーそれぞれのシステム構成用に最適化されたオーバークロックおよび冷却プロファイルを提供する自動チューニングユーティリティ
  • ファンは日常的な用途では静かな動作を維持し、システムがCPUやGPUの負荷の高いタスクの処理中には最適なエアフローを提供します。
  • ストレステストにより、CPU中心またはメモリ中心のワークロードの最適化とオーバークロックが可能です。





■UEFI BIOS
UEFI BIOSは、リグの設定、調整、調整に必要なすべてを提供します。 PC DIYの初心者向けのインテリジェントに簡素化されたオプションと、ベテラン向けの包括的な機能を提供します





大きな違いをもたらす細やかな配慮

点滅するユーティリティのUEFIへの直接統合からファームウェア更新の簡易化やシステムのバイタルサインの表示まで、全般的なエクスペリエンスを改善するあらゆる細部にまで細心の注意を払っています。 Prime TRX40-Proは、ビルドをパーソナライズして最適な状態を維持するのに必要なツールを備えています。

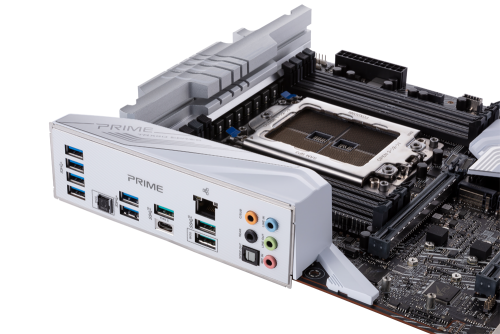

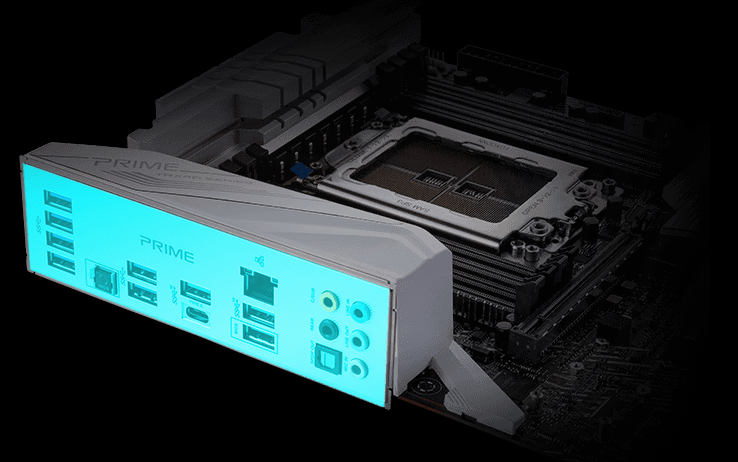

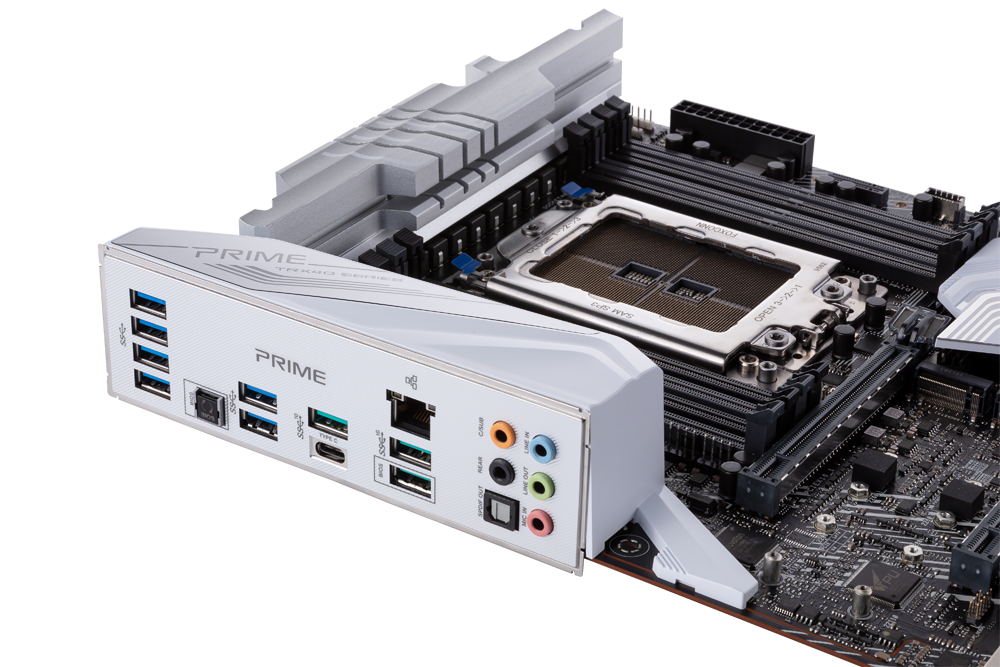

  ■プリマウントI/Oシールド
ROGシリーズで初めて採用されたプリマウントI/Oシールドではフォームが機能に対応します。
Prime TRX40-Proで利用可能なこの機能により、初心者ビルダーも経験豊富なベテランも同様にインストールプロセスを合理化できます。






■美しく力強いサウンドを生み出すRealtekコーデックと独自の設計



Prime TRX40-Proは、Realtekとの緊密な連携の下に設計された独自のオーディオコーデック「Realtek S1220」を採用しています。ステレオのライン出力で前例のない120dBの信号対雑音比(SNR)、ライン入力で113dBのSNRを備えており、純粋なオーディオ品質を実現しています。さらに、新たなインピーダンス検出回路によって自動的にゲインを調整し、ヘッドフォンに最適なボリューム範囲を確保します。









DTS:X® Ultraは、空間オーディオ機能の追加により、ヘッドフォンとスピーカーを高めてゲーミング、VR、拡張現実体験を強化します。DTS:X Ultraは、チャンネル、シーン、オブジェクトに基づいたサウンドをサポートし、対応するコンテンツ内で瞬時にさらに深く没入可能になります。また、DTS®コーデック向けに後処理の強化やデバイスレベルのチューニングも備えています。

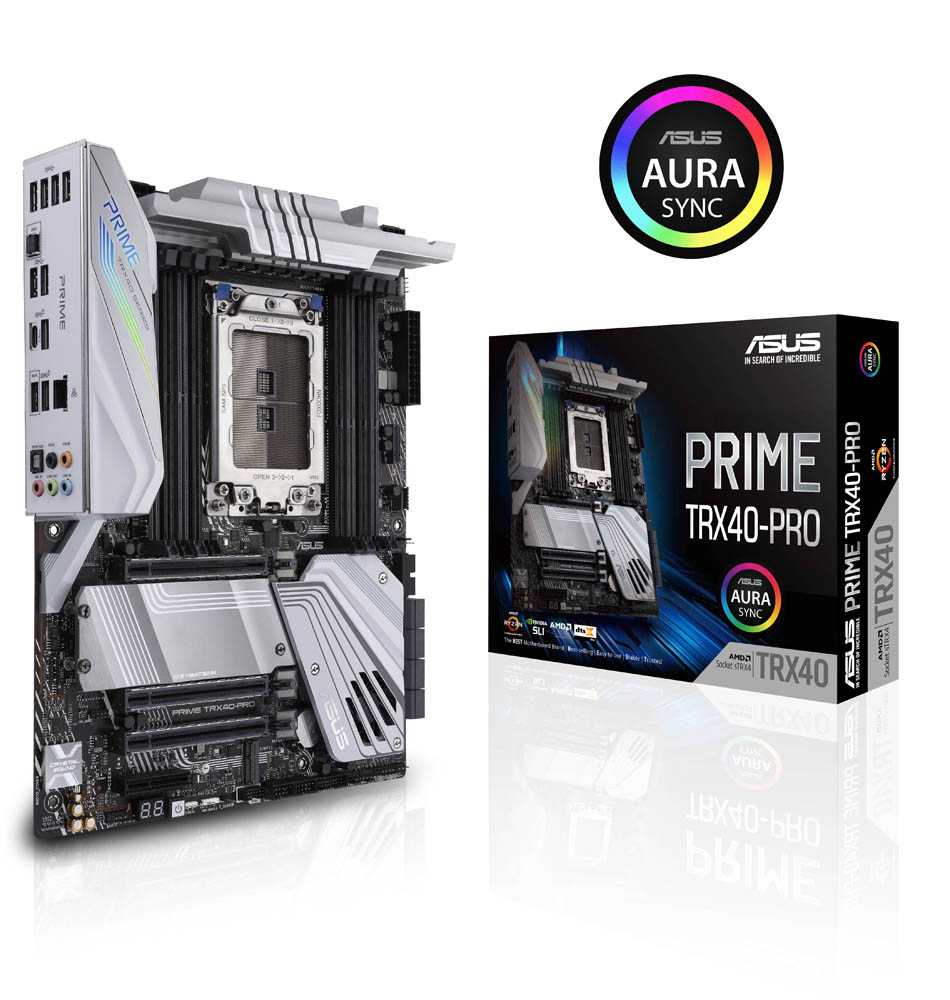

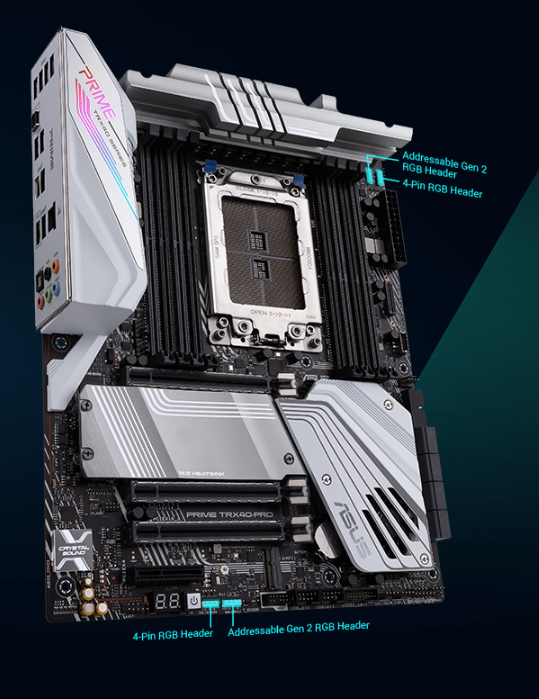

■Aura Sync
付属ソフトで光の色を自由に変更できます。淡く明滅させたり、CPUの温度に応じて色を変えさせたりすることもでき、マザーボードをよりスタイリッシュに演出することが可能です。また、5050タイプのLEDテープに対応するピンヘッダをマザーボード上に搭載しており、市販のLEDテープを接続すれば、PC全体をLEDテープでデコレーションすることができます。



■アドレサブルGen 2 RGBヘッダー

Prime TRX40-Proは、2つのアドレサブルGen 2 RGBヘッダーを備えています。
第2世代のアドレサブルRGBデバイスのLED数が検出可能になることで、ソフトウェアが特定のデバイスに対して自動的にライティングエフェクトを調整できます。
この新しいヘッダーは、既存のAura RGB機器との後方互換性も備えています。

■Armoury Crate
Armoury Crateは、サポートしている製品をユーザーが集中制御できるように設計された、新しいソフトウェアユーティリティです。
Armoury Crateでは、直感的に操作できる単一のインターフェイスから、システム内のあらゆる対応デバイスのRGBライティングとエフェクトを簡単にカスタマイズできます。
このソフトウェアでは、キーボードやマウスの設定など、あらゆるASUS製品の設定の制御も行えます。
Armoury Crateは、専用の製品登録機能やハイライトを備えており、ASUSコミュニティの最新情報を入手することができます。






AMD TRX40 チップセット

AMD TRX40チップセットは、最新のAMD Socket sTRX4第3世代Ryzen™Threadripper™シリーズプロセッサ向けの優れたオーバークロック機能を提供します。 PCIe 4.0サポート、10 Gbps USB 3.2 Gen 2ポート、および高速データ取得のための8つのSATA 6 Gbpsポートを提供します。








AMD Sockets TRX4 3rd Gen Ryzen Threadripperに対応

ASUS Prime TRX40-Proマザーボードは、最大32コアを誇る最新の第3世代AMD Ryzen™Threadripper™シリーズプロセッサに対応しています。 クアッドチャネルDDR4メモリ、64レーンのPCIExpress®4.0、Gen 4 M.2 SSDの16 GT / s転送速度、および優れたパフォーマンスを実現する組み込みのネイティブUSB 3.2 Gen 2(10 Gbps)を特長としています。

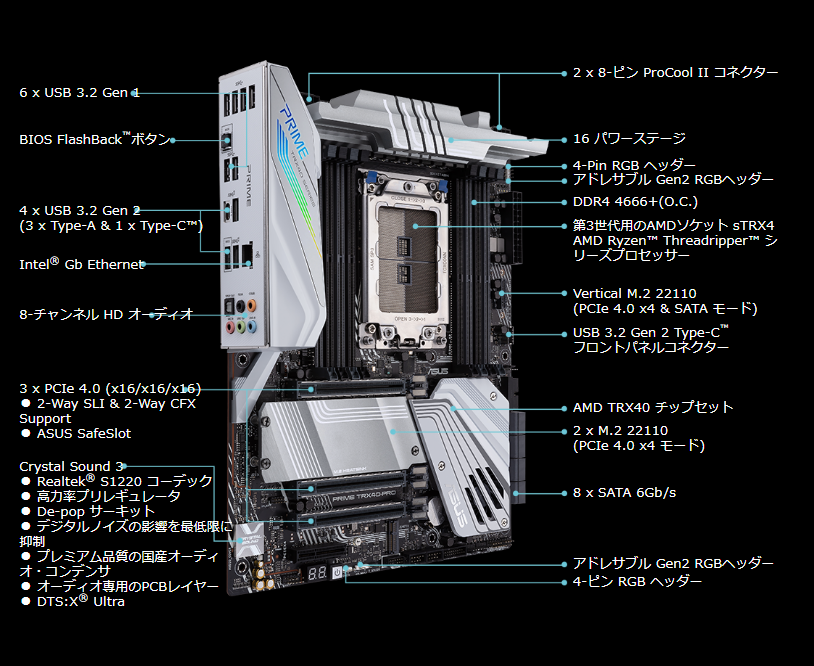

対応CPU AMD Socket sTRX4 for 3rd Gen AMD Ryzen™ Threadripper™ Series Desktop Processors
* Refer to www.asus.com for CPU support list
搭載チップセット Build in AMD TRX40
メインメモリ 3rd Gen AMD Ryzen™ Threadripper™ Series Desktop processors
8 x DIMM, Max. 256GB, DDR4 4666(O.C.)/4600(O.C)/4400(O.C)/4333(O.C.)/4266(O.C.)/4133(O.C.)/3800(O.C.)/3733(O.C.)/3466(O.C.)/3400(O.C.)/3200/2933/2800/2666/2400/2133 MHz ECC and non-ECC, Un-buffered Memory
* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).
マルチGPU対応 Supports NVIDIA® Quad-GPU SLI® Technology
Supports NVIDIA® 2-Way SLI® Technology
Supports AMD Quad-GPU CrossFireX™ Technology
Supports AMD 2-Way CrossFireX Technology
拡張スロット 3rd Gen AMD Ryzen™ Threadripper™ Series Desktop processors
3 x PCIe 4.0 x16 (x16/x16/x16) *
AMD TRX40 chipset
1 x PCIe 4.0 (x4 mode)
ストレージ機能 3rd Gen AMD Ryzen™ Threadripper™ Series Desktop processors :
2 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support(PCIe 4.0 x4 mode)
AMD TRX40 chipset :
1 x M.2 Socket 3, with vertical M key, type 2242/2260/2280/22110 storage devices support(SATA & PCIe 4.0 x4 mode)
8 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
LAN機能 Intel® I211-AT
ASUS Turbo LAN Utility
ASUS LAN Guard
オーディオ機能 Realtek® ALC S1220 8-Channel High Definition Audio CODEC featuring Crystal Sound 3
- Impedance sense for front and rear headphone outputs
- Internal audio Amplifier to enhance the highest quality sound for headphone and speakers
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB (Line-out at rear) and 108 dB SNR recording input (Line-in)
Audio Feature :
- DTS X®:Ultra
- Optical S/PDIF out port(s) at back panel
- Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference
- Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals
- Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity
- Unique de-pop circuit: Reduces start-up popping noise to audio outputs
USB機能 AMD Ryzen™ Threadripper™ Processors :
4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A+1 x Type-C)
AMD TRX40 chipset :
1 x USB 3.2 Gen 2 front panel connector port(s) (1 at mid-board)
AMD TRX40 chipset :
6 x USB 3.2 Gen 1 port(s) (2 at back panel, , Type-A, 4 at mid-board)
AMD TRX40 chipset :
2 x USB 2.0 port(s) (2 at mid-board)
ASMedia® USB 3.2 Gen 1 controller :
4 x USB 3.2 Gen 1 port(s) (4 at back panel, , Type-A)
GL852G USB Hub :
2 x USB 2.0 port(s) (2 at mid-board)
独自機能 ASUS Dual Intelligent Processors 5-Way Optimization by Dual Intelligent Processors 5 :
- 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Expert 4, and Turbo App
ASUS SafeSlot - Protect your graphics card Investment
AURA :
- Aura RGB Strip Headers
- Aura Lighting Effects Synchronization with compatible ASUS ROG devices
- Addressable Gen 2 Header
ASUS Exclusive Features :
- AI Suite 3
- Ai Charger
- Onboard Button : Power
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Turbo LAN
- Crystal Sound 3
- Armoury Crate
- Pre-mounted I/O Shield
ASUS Quiet Thermal Solution :
- Stylish Design Heat-pipe solution
- Stylish Fanless Design with M.2 Heat-sink solution
- ASUS Fan Xpert 4
ASUS EZ DIY :
- ASUS EZ Flash 3
- ASUS USB BIOS FlashBack™
- ASUS UEFI BIOS EZ Mode
- Multi-language BIOS
ASUS Q-Design :
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector
背面インターフェース 1 x LAN (RJ45) port(s)
4 x USB 3.2 Gen 2 (teal blue) (3 x Type-A+1 x Type-C) (one port can be switched to USB BIOS FlashBack™)
6 x USB 3.2 Gen 1 (blue)
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x USB BIOS FlashBack™ Button(s)
基板上インターフェース 1 x Q_Code
2 x Aura RGB Strip Header(s)
2 x Addressable Gen 2 header(s)
2 x USB 3.2 Gen 1(up to 5Gbps) connector(s) support(s) additional 4 USB 3.2 Gen 1 port(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support(SATA & PCIe 4.0 x4 mode)
1 x M.2 Socket 3 with vertical M key, type 2242/2260/2280/22110 storage devices support(SATA & PCIe 4.0 x4 mode)
1 x M.2 with E key for Wi-Fi module
8 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s) (1 x 4 -pin)
1 x CPU OPT Fan connector(s) (1 x 4 -pin)
3 x Chassis Fan connector(s) (3 x 4 -pin)
1 x AIO_PUMP connector (1 x 4 -pin)
1 x W_PUMP+ connector (1 x 4 -pin)
1 x 24-pin EATX Power connector(s)
2 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector) x With flexkey function
1 x Thermal sensor connector(s)
1 x Power-on button(s)
1 x Clear CMOS jumper(s)
1 x Node Connector(s)
1 x USB 3.2 Gen 2 front panel connector

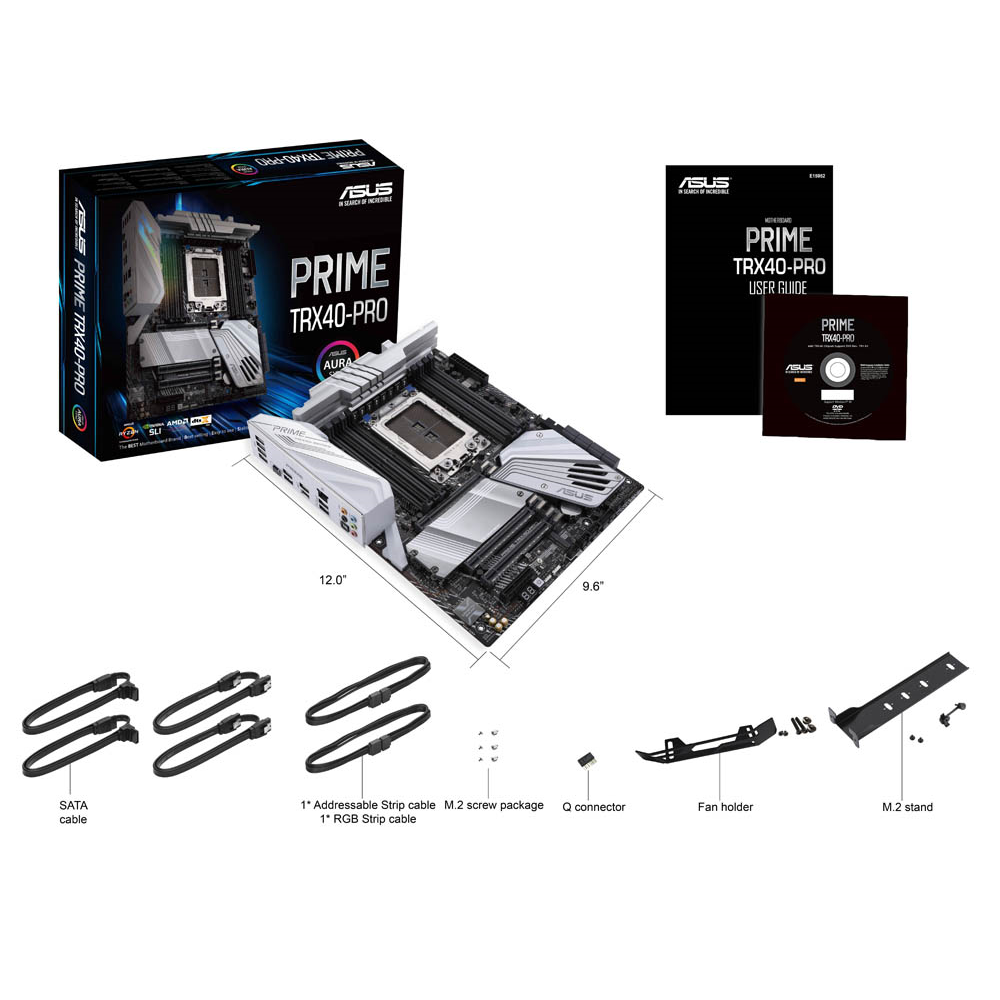

主な付属品 User's manual
1 x Vertical M.2 bracket set
4 x SATA 6Gb/s cable(s)
2 x M.2 Screw Package
1 x Supporting DVD
1 x Q-Connector
1 x Extension Cable for RGB strips (40 cm)
1 x Extension cable for Addressable LED
1 x CPU Fan Holder
BIOS機能
1 x 128 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2
管理機能 WfM 2.0, WOL by PME, PXE
OS Windows® 10 64-bit
フォームファクター(サイズW×D) ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
その他 Recommend you to install add-on cards on (PCIex16_1 and PCIx16_2) or (PCIex16_1 and PCIx16_3) to enjoy 2 way SLI™ or CrossFireX™.

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
