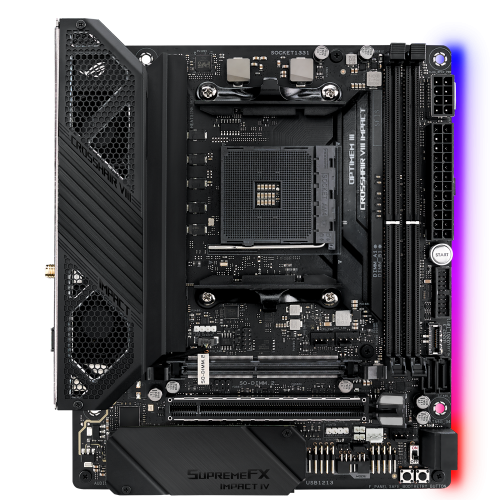

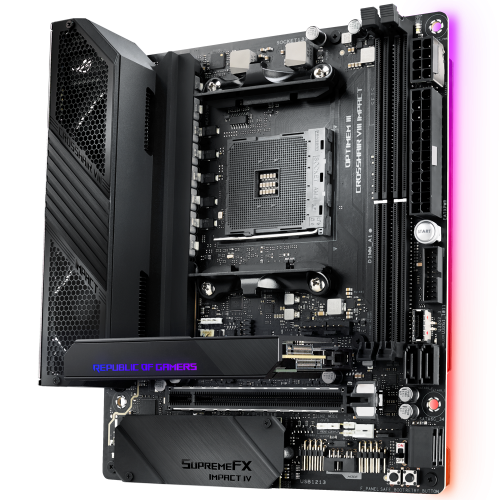

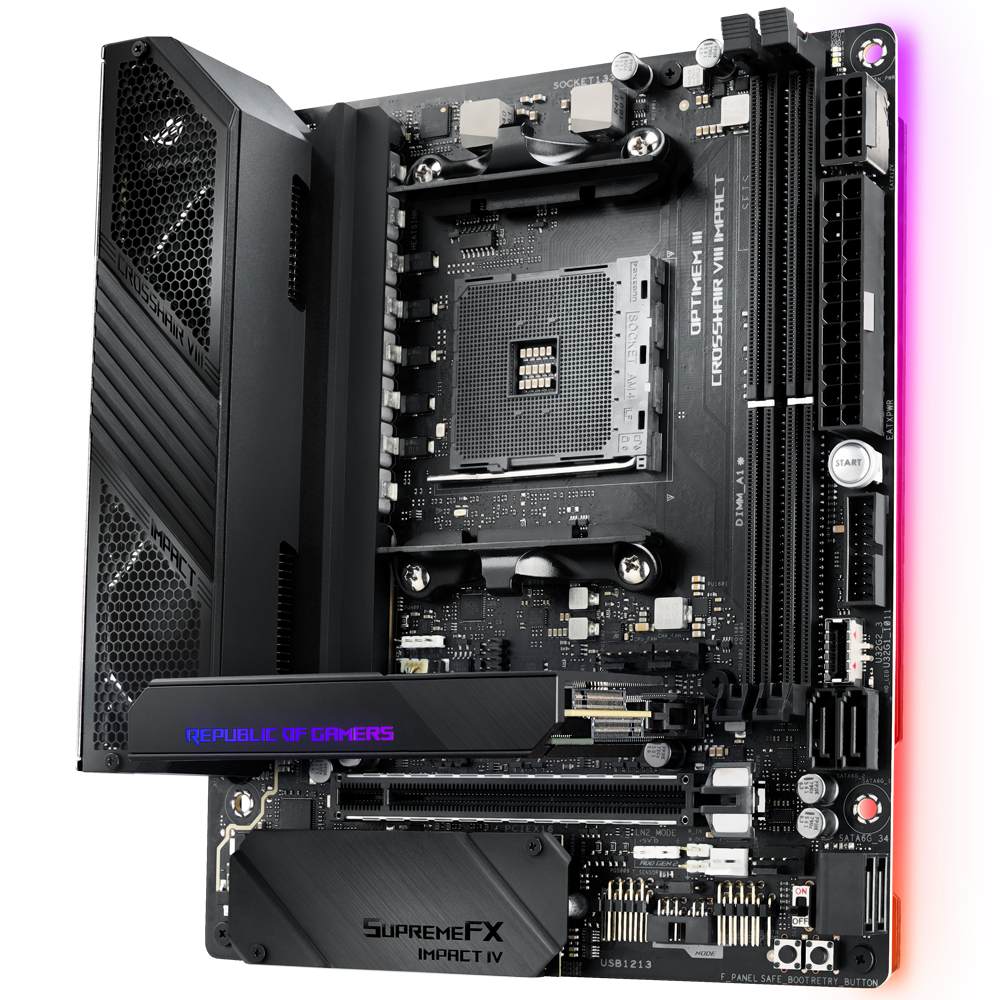

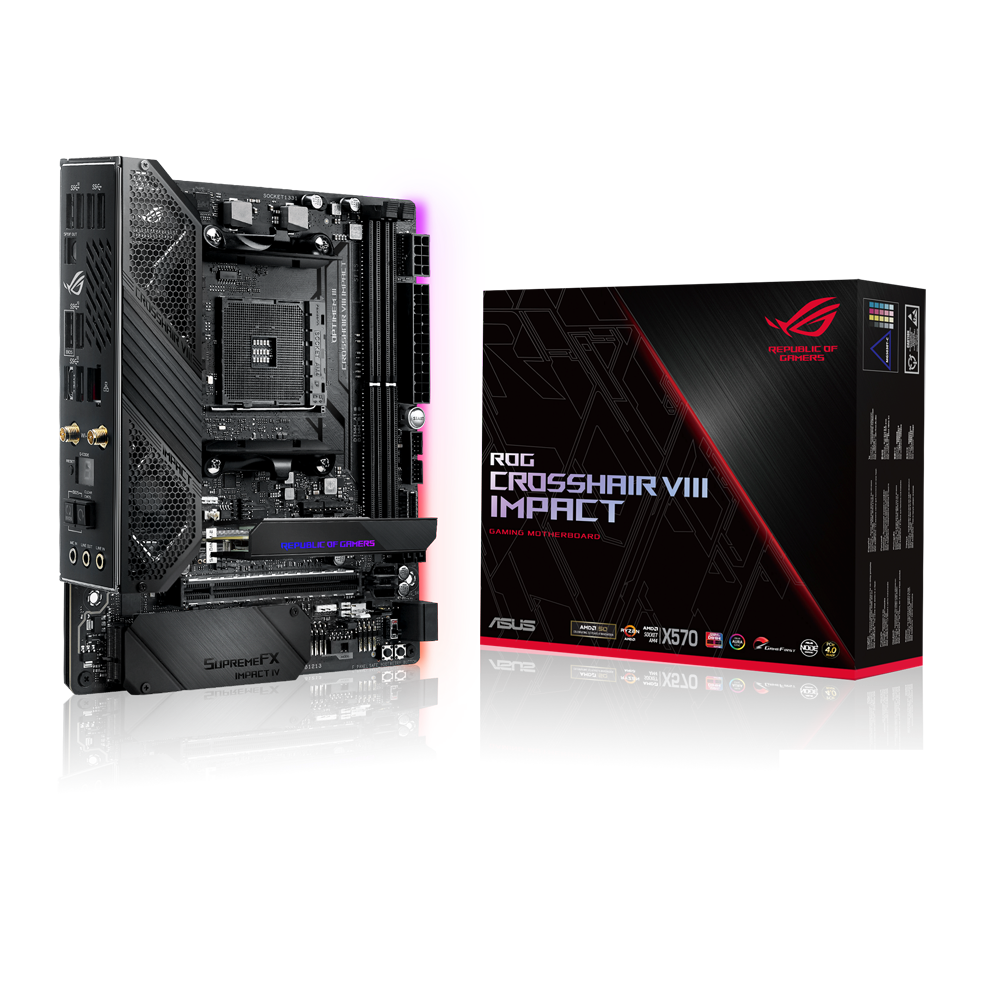

ROG CROSSHAIR VIII IMPACT

ROG CROSSHAIR VIII IMPACT

AMD X570チップセット搭載
Aura Sync/Wi-Fi 6対応 ハイエンドMini-DTXマザーボード

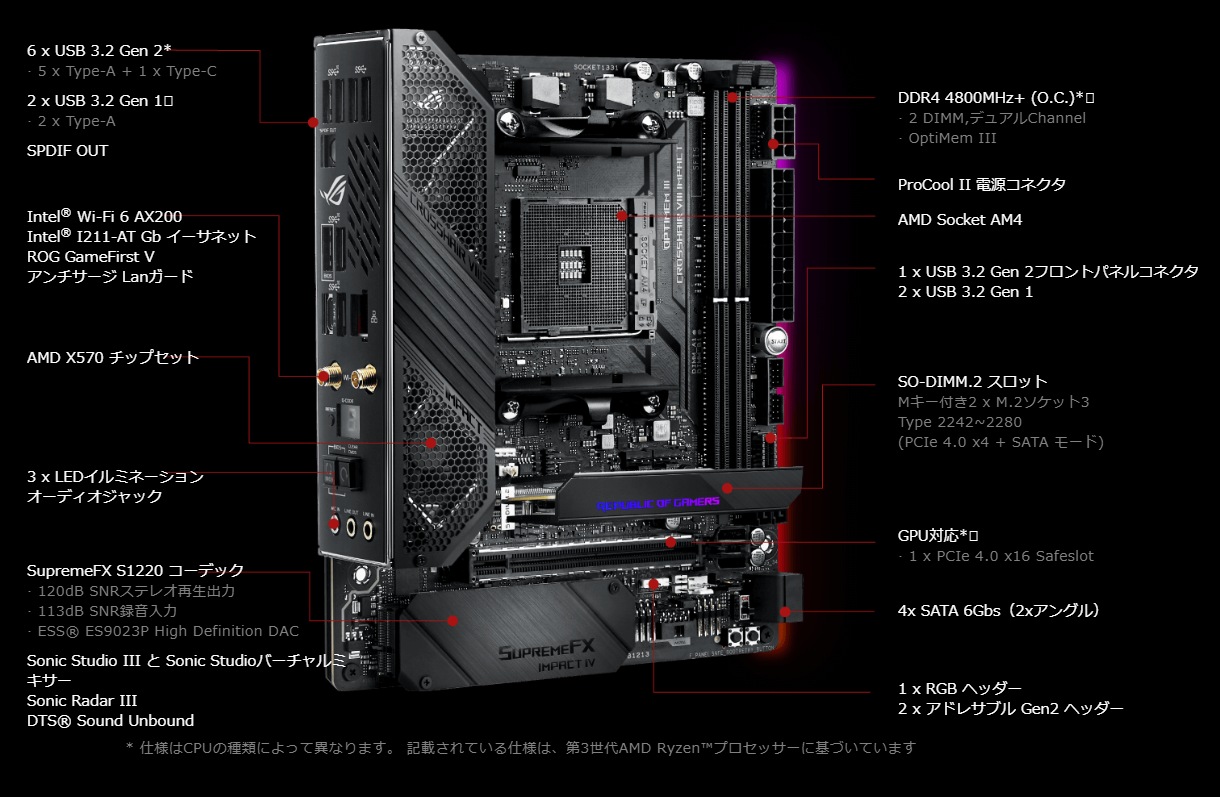

・対応CPU:AMD Ryzen シリーズ
・対応ソケット:Socket AM4
・チップセット:AMD X570チップセット
・対応メモリ:DDR4-4800×2 (最大64GB)
・拡張スロット:PCIe 4.0 x16×1
・ストレージ機能:M.2×2 (付属のSO-DIMM.2拡張カード使用)、SATA 6Gb/s×4、
・USB機能:USB 3.2 Gen 2×1、USB 3.2 Gen 2 Type-A×5、USB 3.2 Gen 2 Type-C×1、USB 3.2 Gen 1×4、USB 2.0×2
・無線機能 : Wi-Fi 6 IEEE802.11 ax/ac/n/a/g/b、Bluetooth 5.0
・ネットワーク機能:1000BASE-T×1
・フォームファクター:Mini-DTX(203mm×170mm)

ROG Crosshair VIIIシリーズは、巨大な可能性を秘めたコンパクトなマザーボード、Impactの到来を告げます。 Crosshair VIII ImpactのMini-DTXフレームは、最新の第3世代AMD Ryzen CPUの準備が整っており、高度な電力供給と冷却、デュアルM.2、次世代Wi-Fi 6(802.11ax)、オンボードのSupremeFXオーディオ。フルサイズのビルドに匹敵するスモールフォームファクターのゲーミングリグに最適です。

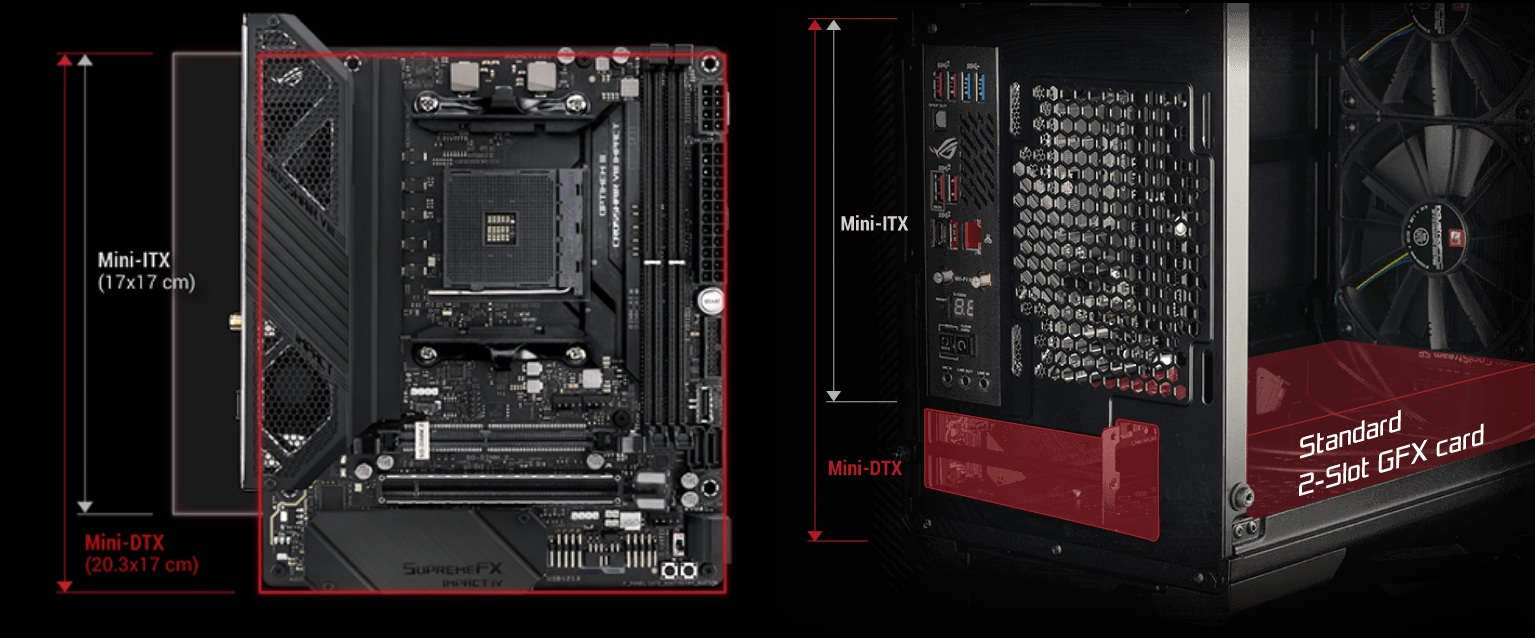

コンパクトなデザイン

Impactの珍しいMini-DTXフォームファクターは慎重な選択です。多くのMini-ITXケースには、デュアルスロットグラフィックスカード用の十分なスペースが同梱されています。つまり、通常は下部PCIe®スロットの下に未使用スペースがあります。 Mini-ITXよりもやや背が高いため、Impactはこの未使用のスペースを活用できるため、ROGエンジニアは多くのmini-ITX PCケースに適合しながら機能を絞ることができます。





最適なパフォーマンス

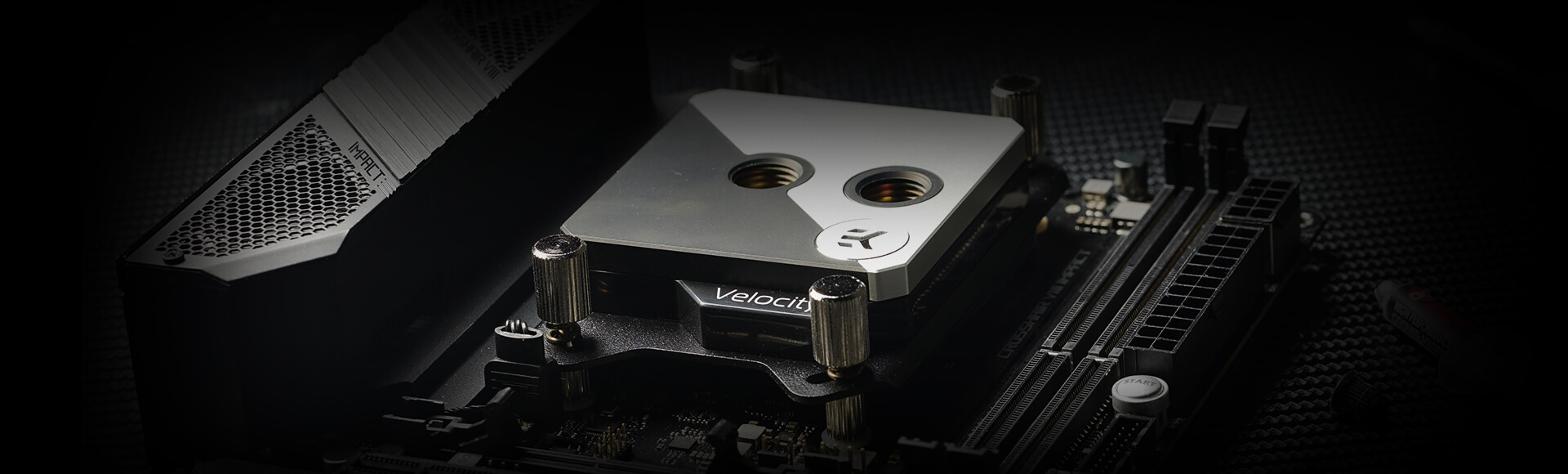

ROG Crosshair VIII Impactは、最適化された電力設計と包括的な冷却機能を備えており、パフォーマンスを低下させるサーマルスロットリングなしで、最新のAMD Ryzenプロセッサーの驚異的な力を活用します。
また、メモリを2倍にし、周波数を最大限に高めるための革新的な機能を搭載しています。





最適化

ROGは、システムの最適化を迅速かつ容易に行うことのできる強力なツールを提供しています。きめの細かい制御を望むユーザーのために、UEFI BIOSは豊富な先進的オプションを備えています。
これらのオプションは直感的に扱うことのできる複数のカテゴリーに分類されており、システムのあらゆる側面を細かく調整することができます。





コネクティビティ

ROG Crosshair VIII Impactは高度な接続性を提供し、シームレスなゲーム体験を保証します。これには、Intelイーサネットと最新のWi-Fi 6(802.11ax)が含まれます。

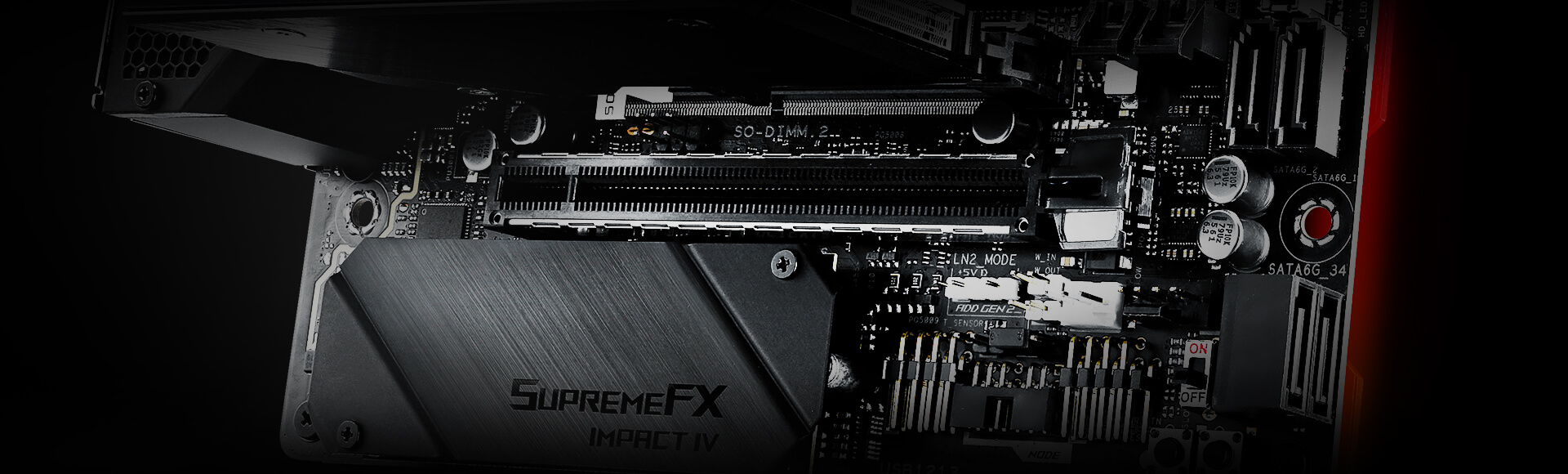

また、SO-DIMMモジュールに統合された2つのM.2スロットと、ATX ROGボードにある同じSupremeFXオーディオコーデックも備えています。






パーソナライズ

ROGは、高度な機能を備えたゲーミングハードウェアの簡単な制御を可能にし、シームレスなコンポーネントの互換性を実現するさまざまなソフトウェアを提供しています。
これらのソフトウェアは直感的に操作することができます。RGBライティング、ネットワーキング、オーディオから、ストレージの最適化やその他の機能に至るまで、ROGはユーザーの望み通りにシステムをパーソナライズするためのパワーを提供しています。






AMDのパワー




■AMD X570 チップセット


AMD X570チップセットは、Radeon™Vegaグラフィックプロセッサを搭載した、第3および第2世代AMD Ryzen™/第2および第1世代AMD Ryzen™用の最新のAMD AM4ソケット用の優れたオーバークロック機能を提供します。 NVIDIASLI®やAMD CrossFireX™など、複数のGPU構成に最適化されています。 また、x 16 PCIExpress®4.0 / 3.0レーンをサポートし、10 GbpsのUSB 3.2 Gen 2ポートと6 GbpsのSATAポートを提供してデータをより高速に取得できます。


■RADEON™VEGAグラフィックプロセッサ搭載のAMD RYZEN™/ 2番目および1番目のAMD RYZEN™用AMD AM4ソケット

高性能の第3世代AMD Ryzen™プロセッサは、次世代の7nm Zenアーキテクチャに基づいており、最大16個のプロセッサコアをサポートします。 AMD AM4ソケットプロセッサは、デュアルチャンネルDDR4メモリ、ネイティブ10Gb / s USB 3.2 Gen 2およびx16 PCIExpress®4.0 / 3.0レーンを備え、優れた性能を発揮します。

CPU AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
* Refer to www.asus.com for CPU support list
チップセット AMD X570
メモリー 3rd Gen AMD Ryzen™ Processors
2 x DIMM, Max. 64GB, DDR4- 4800(O.C.)/4600(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200/3000/2933/2800/2666/2400/2133 MHz Un-buffered Memory
2nd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 64GB, DDR4- 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133 MHz Un-buffered Memory
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
2 x DIMM, Max. 64GB, DDR4- 3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133 MHz Un-buffered Memory
デュアルチャンネル Memory Architecture
* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).
* Double Capcity DRAM support depends on the DRAM models
拡張スロット 3rd Gen AMD Ryzen™ Processors
1 x PCIe 4.0 x16 (x16 mode)
2nd Gen AMD Ryzen™ Processors
1 x PCIe 3.0 x16 (x16 mode)
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
1 x PCIe 3.0 x16 (x8 mode)
ストレージ機能 3rd Gen AMD Ryzen™ Processors :
1 x M.2_2 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support
2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
1 x M.2_2 socket 3, with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode)
AMD X570 chipset :
1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support
4 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
LAN Intel® I211-AT
ASUS LAN Guard
ROG GameFirst Technology
Wi-Fi Intel® Wi-Fi 6 AX200
Supports channel bandwidth: HT20/HT40/HT80/HT160
2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) with MU-MIMO supports dual frequency band 2.4/5GHz
Up to 2.4Gbps transfer speed
Bluetooth Bluetooth® 5.0
オーディオ ROG SupremeFX 8-Channel High Definition Audio CODEC
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- SupremeFX Shielding Technology
- ESS® ES9023P
- Supports up to 32-Bit/192kHz playback
Audio Feature :
- Sonic Studio III + Sonic Studio Virtual Mixer
- DTS® Sound Unbound
- Optical S/PDIF out port(s) at back panel
- Sonic Radar III
* Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.
USB機能 3rd Gen AMD RyzenTM Processors :
2 x USB 3.2 Gen 2 port(s)
3rd Gen AMD RyzenTM Processors :
2 x USB 3.2 Gen 1 port(s)
2nd Gen AMD RyzenTM/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
4 x USB 3.2 Gen 1 port(s)
AMD X570 chipset :
1 x USB 3.2 Gen 2 front panel connector port(s)
AMD X570 chipset :
4 x USB 3.2 Gen 2 port(s)
AMD X570 chipset :
2 x USB 3.2 Gen 1 port(s)
AMD X570 chipset :
2 x USB 2.0 port(s)
ROG Exclusive Features Extreme Engine Digi+ :
- Infineon TDA21472 Power Stage
- MicroFine Alloy Chokes
- 10K Black Metallic Capacitors
ROG Extreme OC kit :
- OptiMem III
- Safe Boot button
- Slow Mode
- LN2 Mode
Extreme Tweaker
ROG Patented Pre-mounted I/O Shield
ROG Exclusive Software
- Sonic Studio III + Sonic Studio Virtual Mixer
- RAMCache III
- RAMDisk
- CPU-Z
- GameFirst V
- Sonic Radar III
Special Features ASUS Dual Intelligent Processors 5-Way Optimization by Dual Intelligent Processors 5 :
- 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Expert 4, and Turbo App
AURA :
- Aura Lighting Effects Synchronization with compatible ASUS ROG devices
ASUS Exclusive Features :
- BIOS FlashBack™
- AI Suite 3
- Ai Charger
- ASUS CrashFree BIOS 3
- Armoury Crate
- ASUS NODE: hardware control interface
- ASUS EZ Flash 3
- ASUS C.P.R.(CPU Parameter Recall)
- Clear CMOS Button
- Reset Button
- Start Button
- ReTry button
ASUS Q-Design :
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM

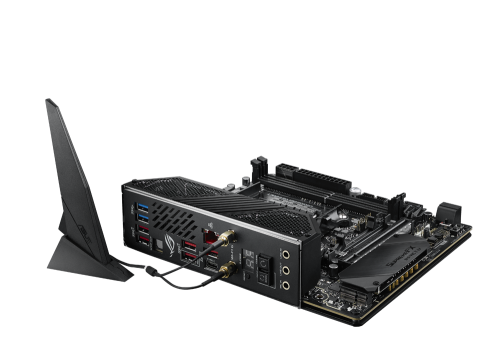

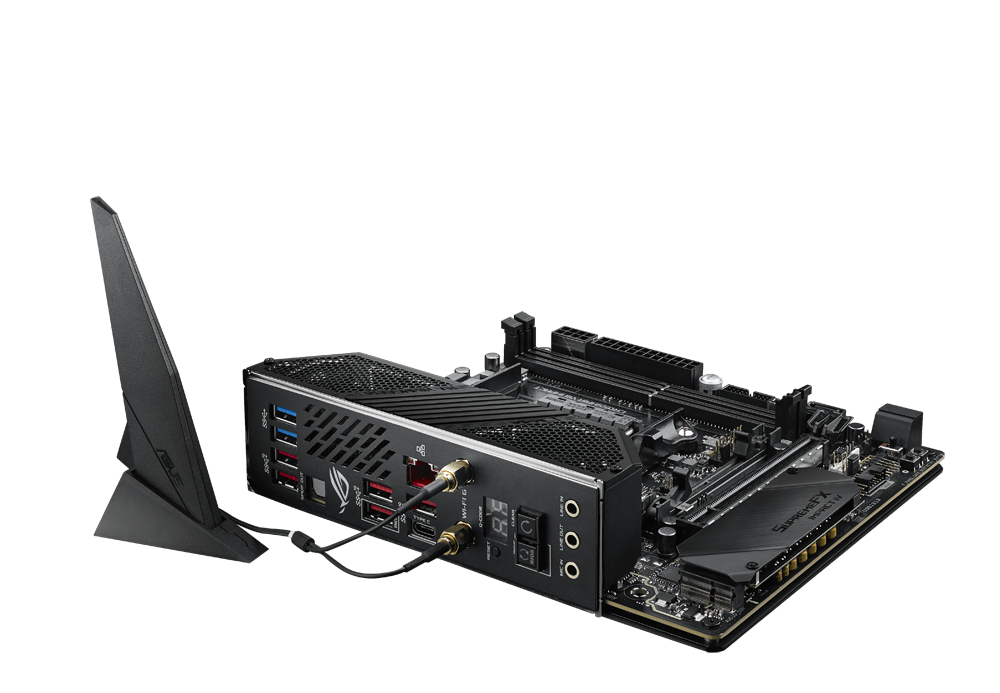

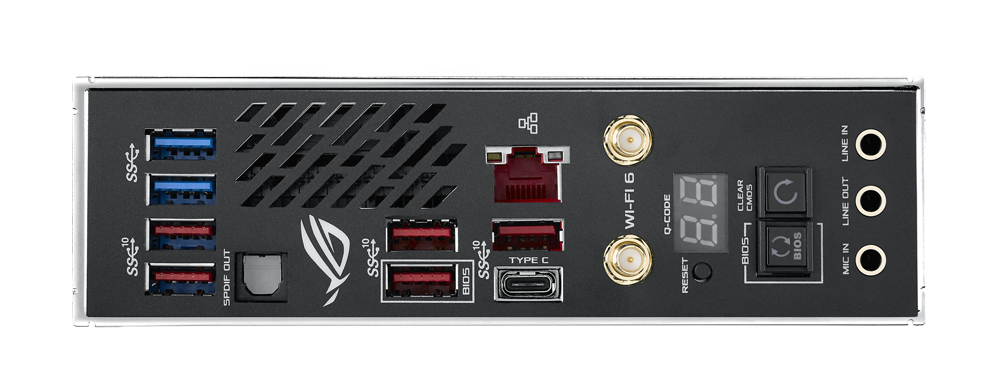

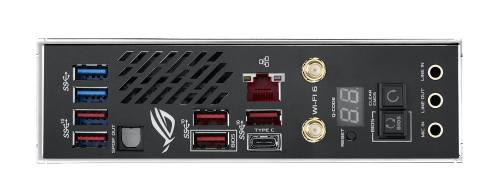

背面インターフェース 1 x Optical S/PDIF out
1 x Clear CMOS button(s)
1 x BIOS FlashBack™ Button(s)
1 x ASUS Wi-Fi Module
1 x Q-Code LED
1 x Reset Button
3 x LED-illuminated audio jacks
2 x USB 3.2 Gen 1 (up to 5Gbps) ports
6 x USB 3.2 Gen 2 (up to 10Gbps) ports ()
Anti-surge LAN (RJ45) port
基板上インターフェース 1 x Aura RGB Strip Headers
2 x Addressable Gen 2 header(s)
1 x USB 2.0 connector(s) support(s) additional 2 USB 2.0 port(s)
2 x M.2 Socket 3 with M key, type 2242/2260/2280 storage devices support
4 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x Chassis Fan connector(s)
1 x W_PUMP+ connector
1 x 24-pin EATX Power connector(s)
1 x 8-pin EATX 12V Power connectors
1 x Front panel audio connector(s) (AAFP)
1 x Slow Mode switch(es)
1 x Reset button(s)
1 x Node Connector(s)
1 x LN2 Mode jumper(s)
1 x Safe Boot button
1 x ReTry button
1 x System panel connector
1 x T_Sensor Connector
1 x W_IN header
1 x W_OUT header
1 x W_FLOW header
1 x Start button
2 x Radiator Fan Headers
1 x USB 3.2 Gen 2 (up to 10Gbps) connector
1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports
付属品 User's manual
4 x SATA 6Gb/s cable(s)
1 x Supporting DVD
1 x ROG big sticker
2 x M.2 screw kit (short screw and mount)
1 x Wi-Fi Antenna(s)
1 x Extension Cable for RGB strips (80 cm)
1 x Extension cable for Addressable LED
1 x Panel cable
1 x ROG coaster(s)
1 x ROG Thank you card
1 x ROG SO-DIMM.2 with heatsinks
1 x 2-in-1 Rubber pad
BIOS 256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2
管理機能 WOL, PXE
OS Windows® 10 64-bit
フォームファクター Mini-DTX Form Factor
8 inch x 6.7 inch ( 20.3 cm x 17 cm )

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
