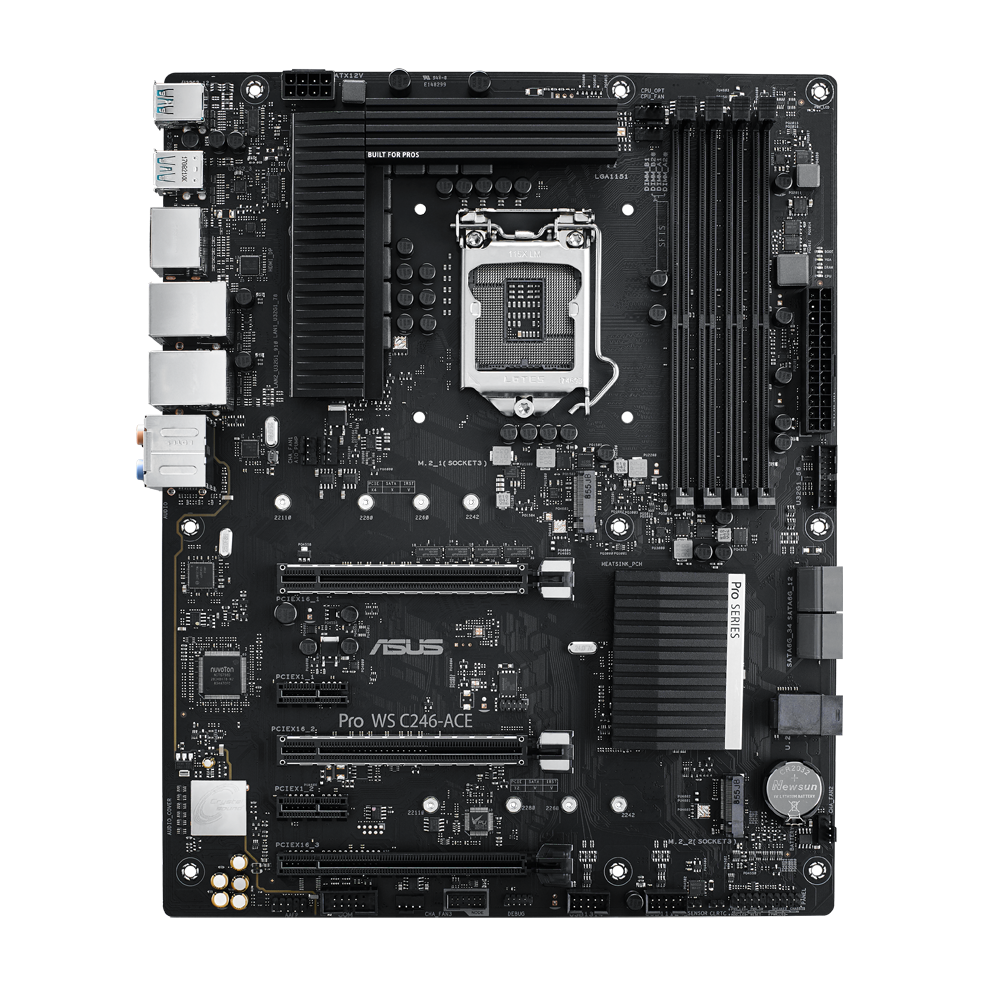

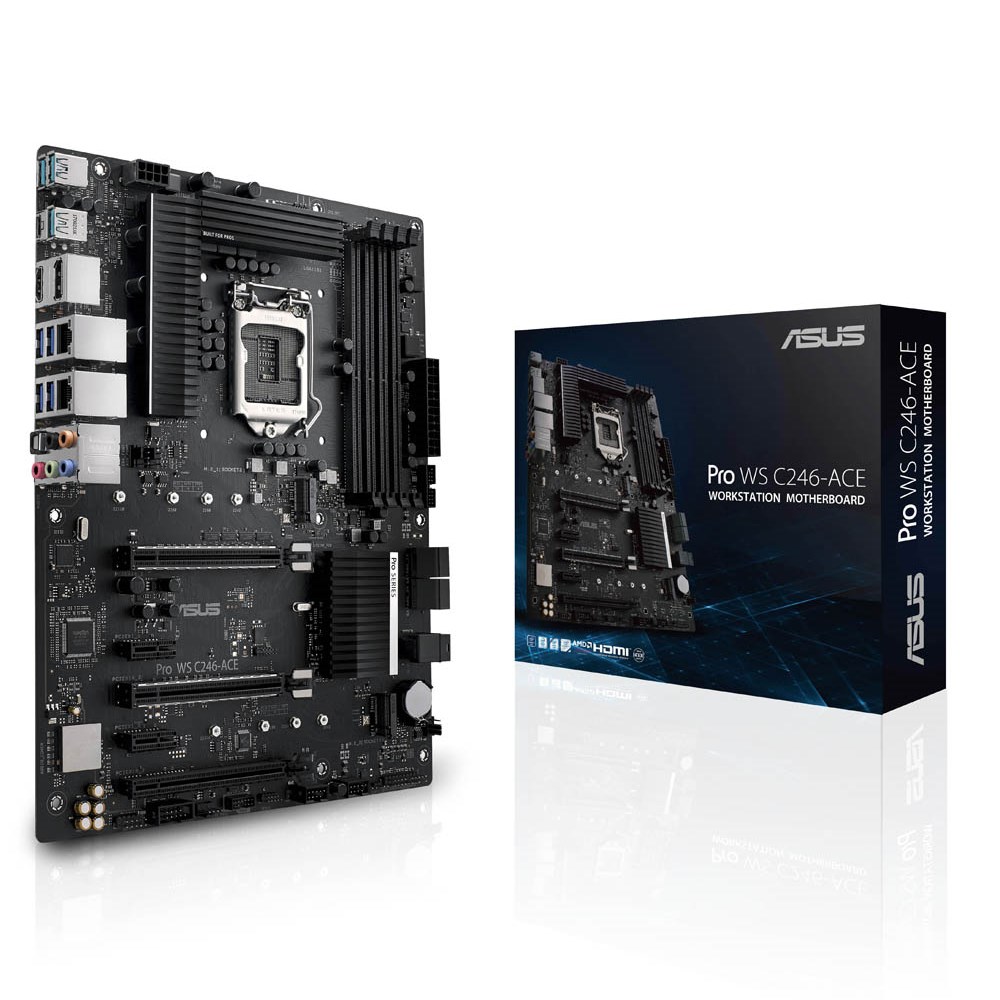

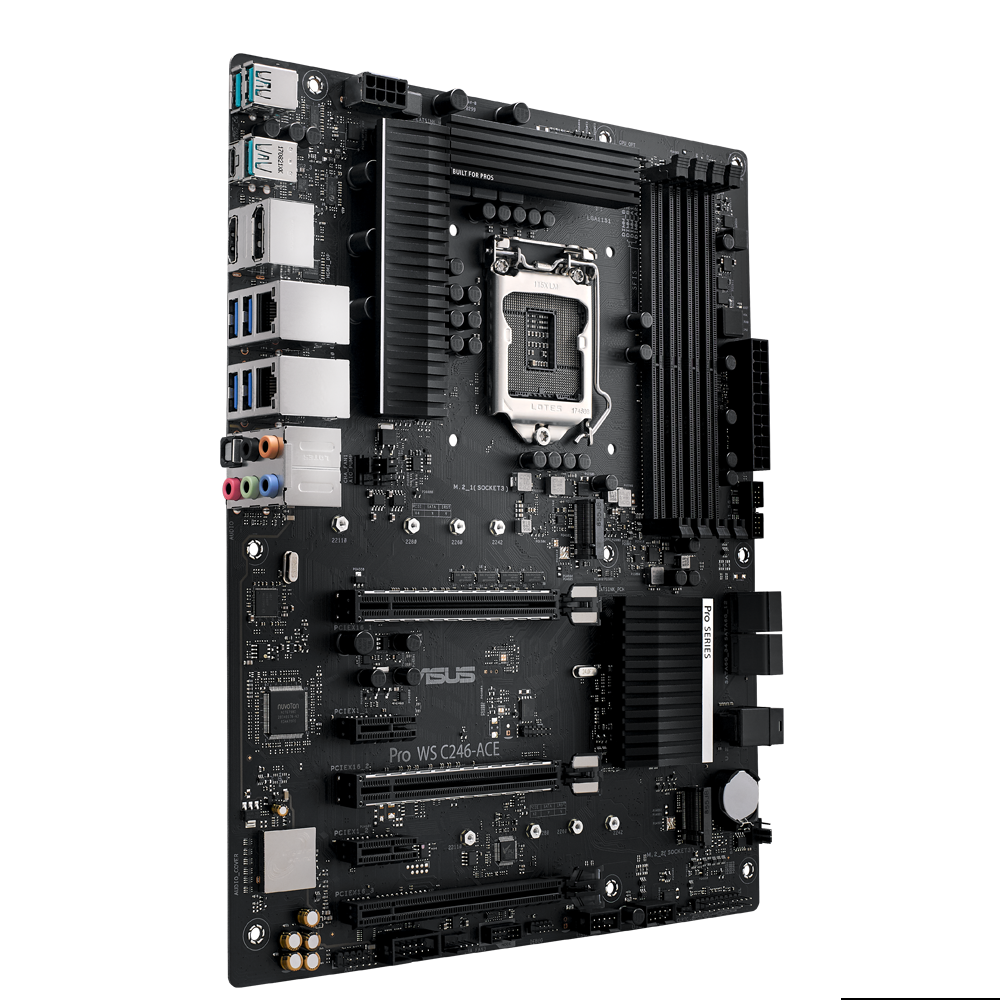

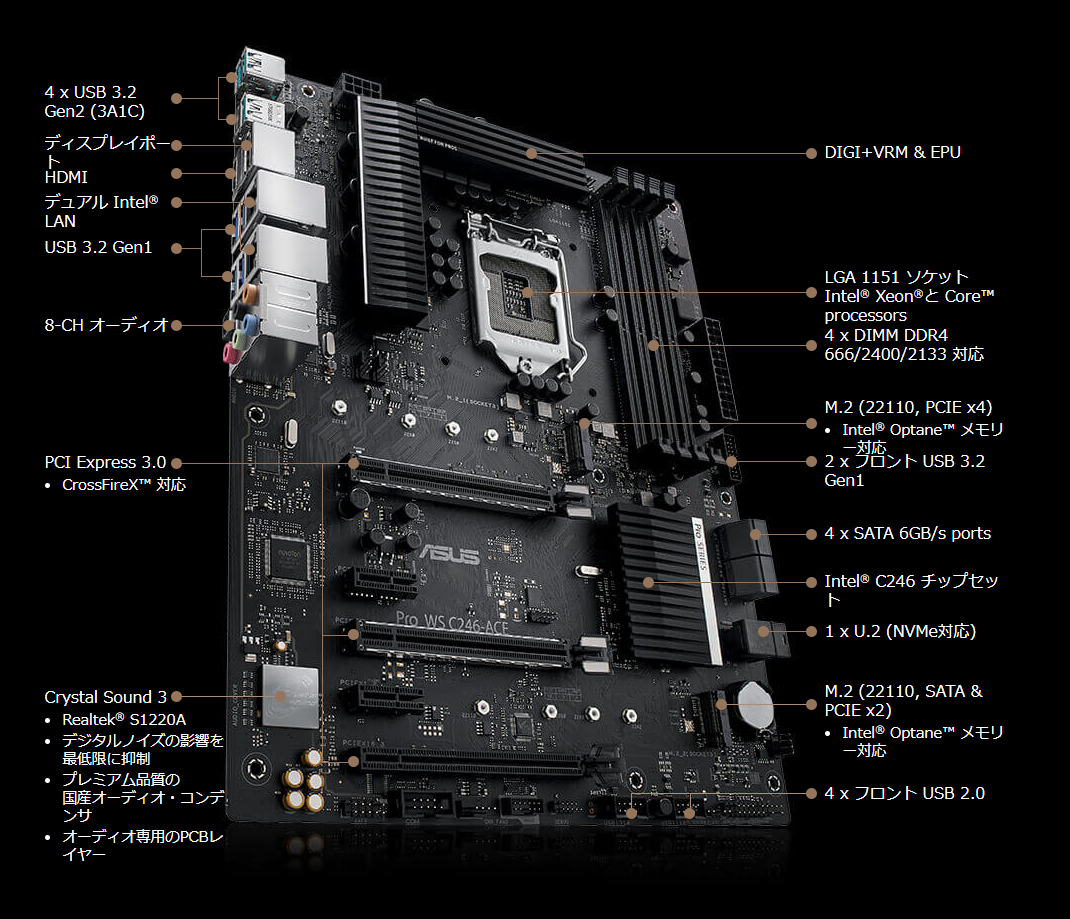

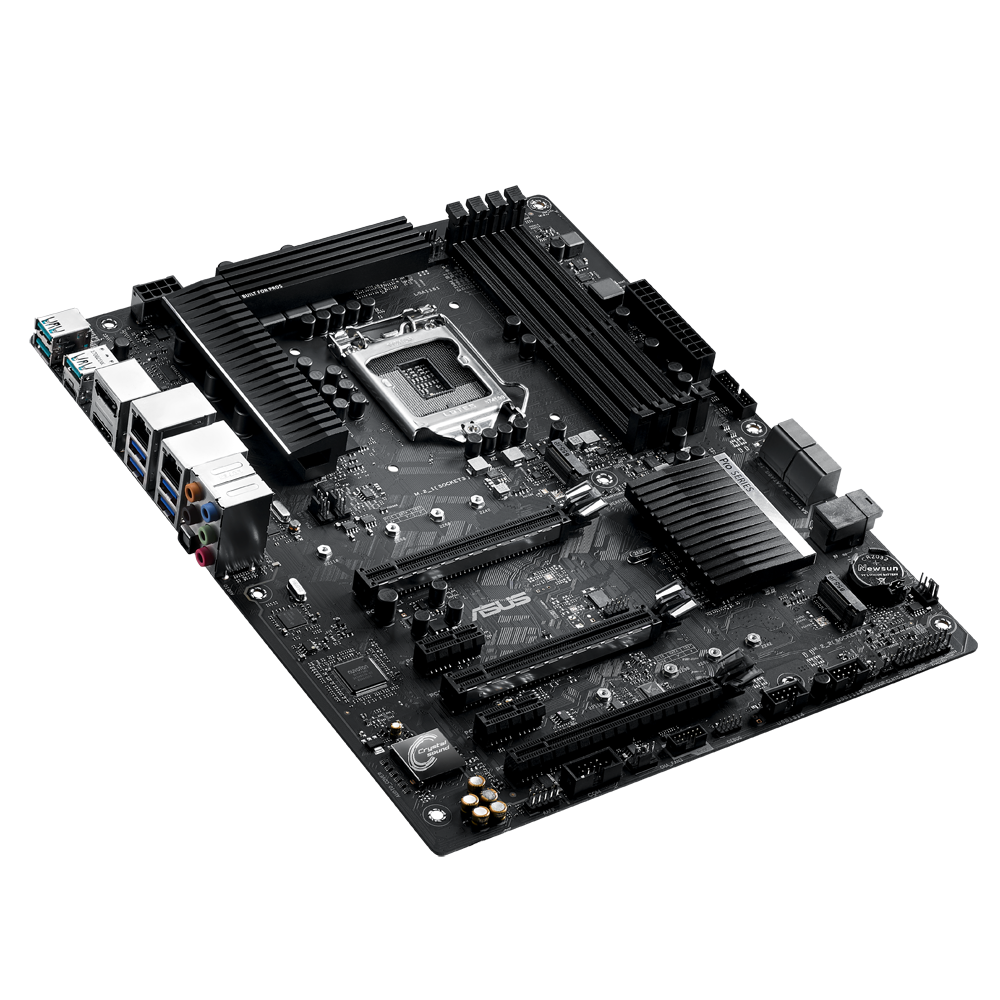

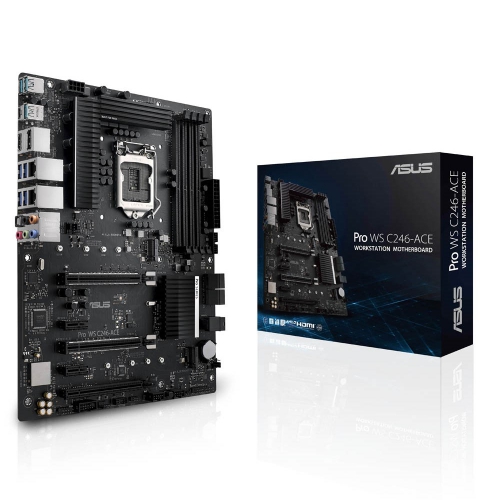

Pro WS C246-ACE

Pro WS C246-ACE

Intel Xeon プロセッサー対応
デュアルLAN搭載 ワークステーション向けATXマザーボード

・Intel Xeon EプロセッサーとECCメモリによるパワフルな性能
・ASUS Control Center Express付属
・ProCool II 電源コネクタ採用
・デュアル Intel Gigabit LAN搭載
・独自設計による改良型PCIeスロット「SafeSlot」を採用
・高性能ファンコントロール機能「Fan Xpert 4」を搭載
・対応CPU : Intel Xeon プロセッサ E-2200/E2100ファミリー,  第9/8世代 Intel Core, Pentium Gold/Celeron プロセッサー
・チップセット : Intel C246
・対応メモリ : DDR4-2666×4(最大128GB)
・拡張スロット : PCIe 3.0 x16×3, PCIe 3.0 x1×2
・画面出力端子 : DisplayPort×1, HDMI×1
・ストレージ機能 : M.2×2, U.2×1, SATA 6Gb/s×4
・LAN機能 : 1000BASE-T×2
・USB機能(外部/内部): USB 3.2 Gen 2×4 (4/0), USB 3.2 Gen 1×6 (4/2), USB 2.0×4 (0/4)
・フォームファクター(サイズ): ATX(305mm×244mm)



ASUS Pro WorkstationのマザーボードはAIトレーニング、ディープラーニング、アニメーション、3Dレンダリングまたはメディア制作のプロフェッショナル向けに設計されています。 拡張可能なグラフィック、大容量ストレージ、優れた接続性、並外れたパフォーマンスと信頼性を誇るPro Workstationのマザーボードは、クリエイティブプロフェッショナルのための理想的なソリューションです。 各マザーボードには、帯域外管理をサポートする集中管理ソフトウェアが含まれているため、IT管理者にとっても効率的で費用対効果の高いオプションです。








Intel Xeon EプロセッサーとECCメモリによるパワフルな性能

Intel Xeon Eプロセッサーに対応しており、常時使用でもパワフルな最適化された性能を提供します。
また、ECC(Error-Correcting Code)メモリのサポートにより、メモリのシングルビットエラーの自動検出と修理が可能で、システムクラッシュやデータ破壊を減らし、信頼性と応答性に優れたワークステーション性能を実現します。




電力供給の強化

Pro WS C246-ACEは最新のIntel®Xeon Eおよび第9世代Core CPUをサポートし、安定した電力を提供して最適なパフォーマンスを保証します。

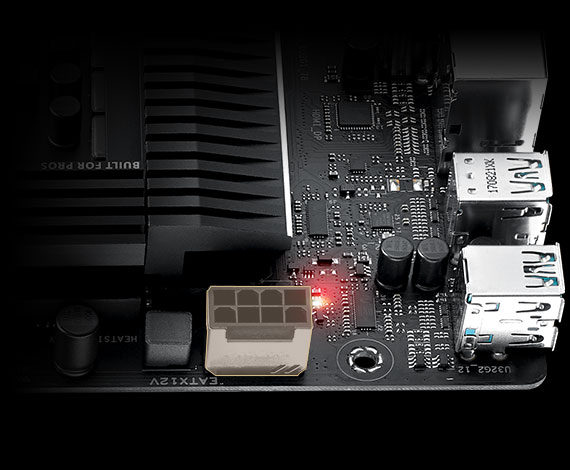

■ProCool II 電源コネクタ

最新のProCool IIは、ホットスポットとコネクタの故障を防ぐためにインピーダンスを下げることによって、より高い耐久性とより長い寿命を提供する拡張されたEATX 8ピン電源コネクタです。
新しいデザインは、より良い散逸性のための金属金と堅いピンへのアップグレードと同様に不正な接続があった際にBIOS POSTメッセージをLEDディスプレイに警告として表示します。

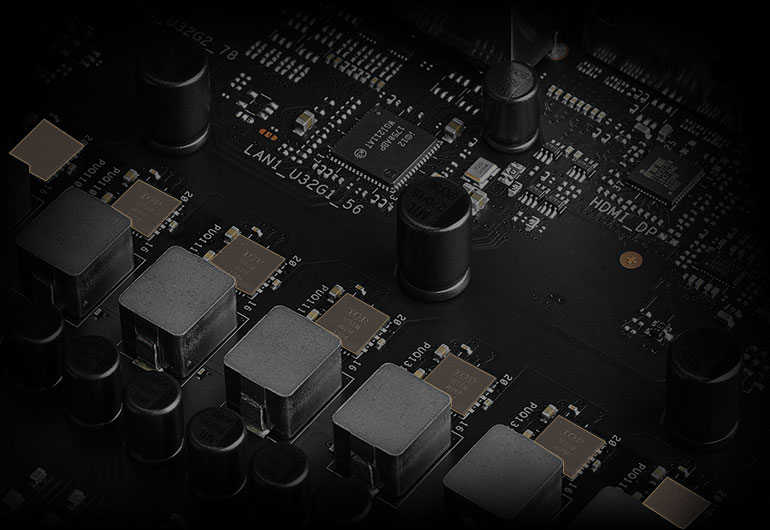

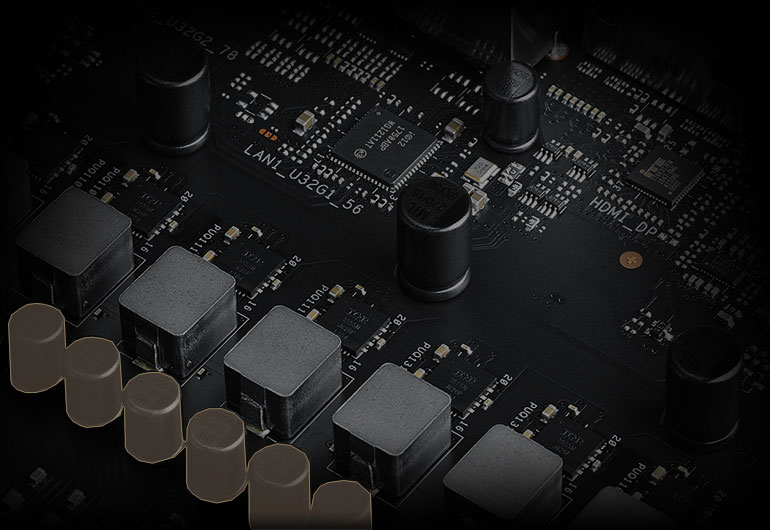

■Dr. MOS設計のパワーステージ

Pro WS C246-ACEのCPU VRMは、Dr.Mosを使用した8+1電力段設計を採用し、ハイサイドとローサイドのMOSFETとドライバを1つのパッケージに統合し、多コアプロセッサが要求する電力と効率を実現します。






■耐久性のあるコンデンサ

耐久性を持つコンデンサは、業界標準より最高110%高い極限の温度に耐えられるように設計されています。

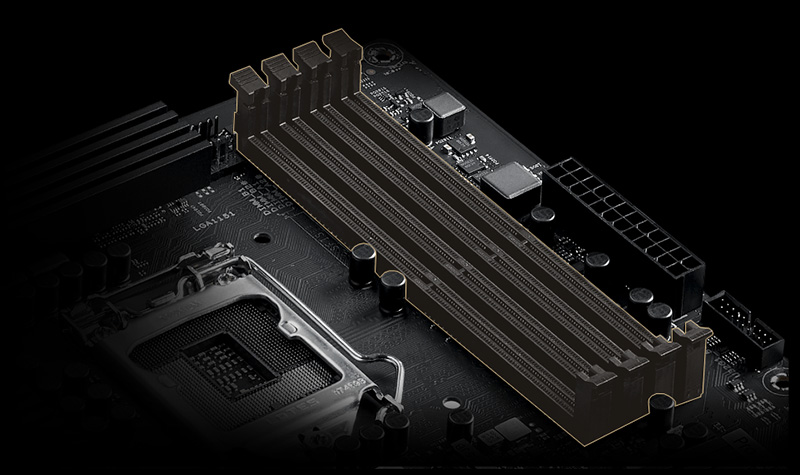

メモリの高速化と信頼性

Pro WS C246-ACEは、最大128GBの4-DIMMメモリをサポートします。ECC(Error Correcting Code)サポートは強力な基盤を提供し、Pro WS C246-ACEがシングルビットメモリエラーを自動的に検出して修復することを可能にし、ミッションクリティカルな環境で信頼性と応答性能を保証します。* ECCメモリオプションはIntel Xeonプロセッサでのみ利用可能

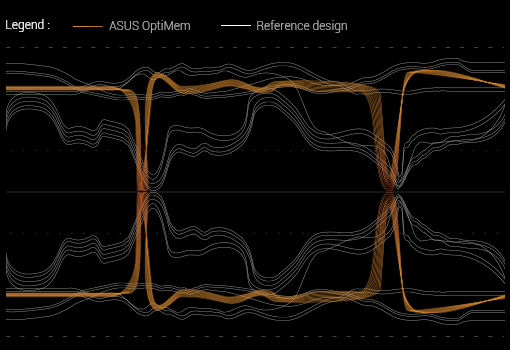

ASUS OptiMem

ASUS OptiMemは、トレースとビアを最適なPCBレイヤーにルーティングすることでメモリ信号の完全性を維持し、T-Topologyトレースレイアウトによって、メモリスロット間のトレース長のバランスを取ることで、信号の時間整合性を保証します。

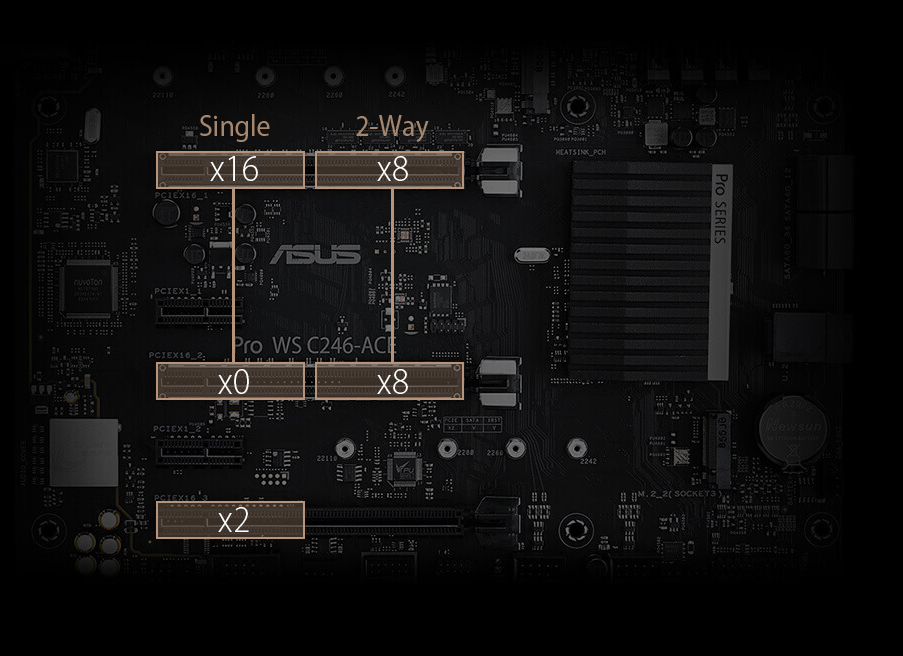

マルチカード対応


Pro WS C246-ACEは3つのPCIe x16スロットを備えており、グラフィックス、RAID、LANカードで柔軟に拡張可能。

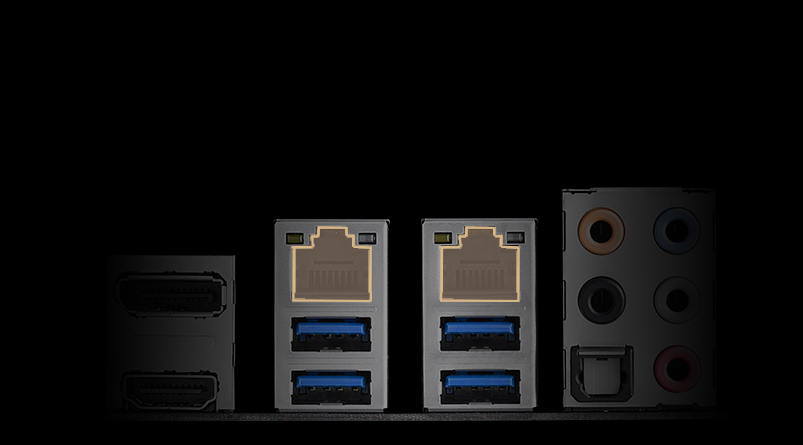

サーバークラスの®デュアルIntel®ギガビットLAN

ネットワークの信頼性を高めるため、Pro WS C246-ACEには、CPUリソースの使用と温度を低減しながら圧倒的な性能を実現し、さまざまなOSに対応する最新のサーバークラスのデュアルIntel®ギガビットLANが搭載されています。
また、デュアルEthernetポートは、ネットワークリンクを組み合わせて、スループットや障害発生時の冗長性を高めるチーミングにも対応しています。

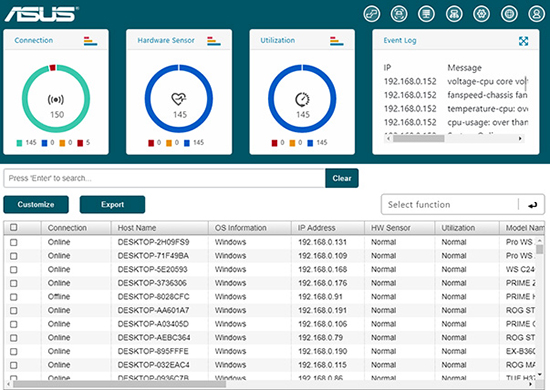

ASUS Control Center Express

ASUS Control Center Expressは、サーバーグレードの集中管理型IT管理ソフトウェアで、1分でインストールが完了し、IT運用コストを削減して効率を向上させるように設計されています。
この強力なツールにより、IT管理者はさまざまな場所にある複数のクライアントをリモートで管理および制御でき、資産管理、ソフトウェアの展開、監視などの機能が含まれます。

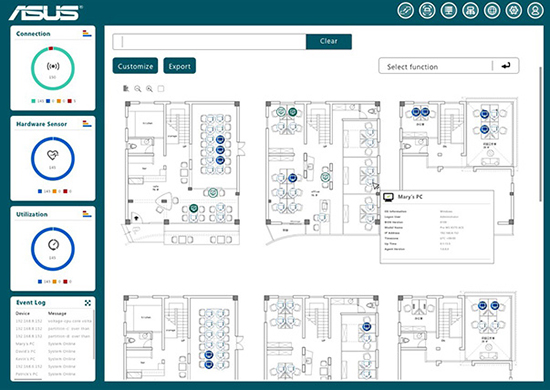

ASUS Control Center Expressを使用すると、IT管理者は展開を視覚化して、リアルタイムの制御を促進できます。

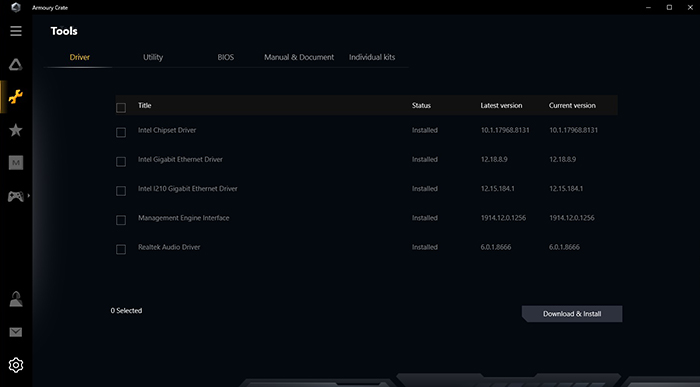

Armoury Crate

新しいArmoury Crateは、ドライバとBIOSを最新の状態に更新します。使いやすいUIは、セキュリティアップデート、バグパッチなど、さまざまな情報を表示するように設定することができます。

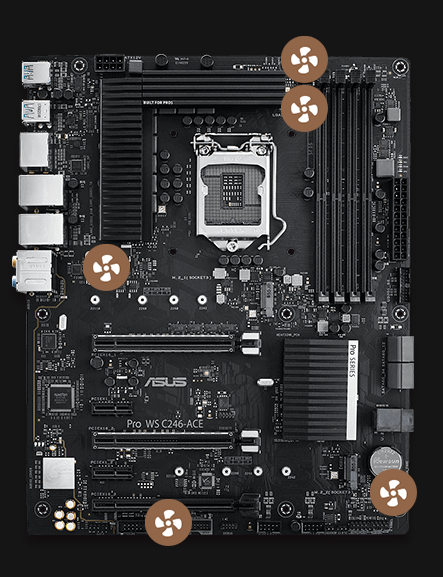

冷却設計

Pro WS C246-ACEは史上最も包括的なファンコントロールを備え、Fan Xpert 4またはUEFI BIOSを介して設定可能です。

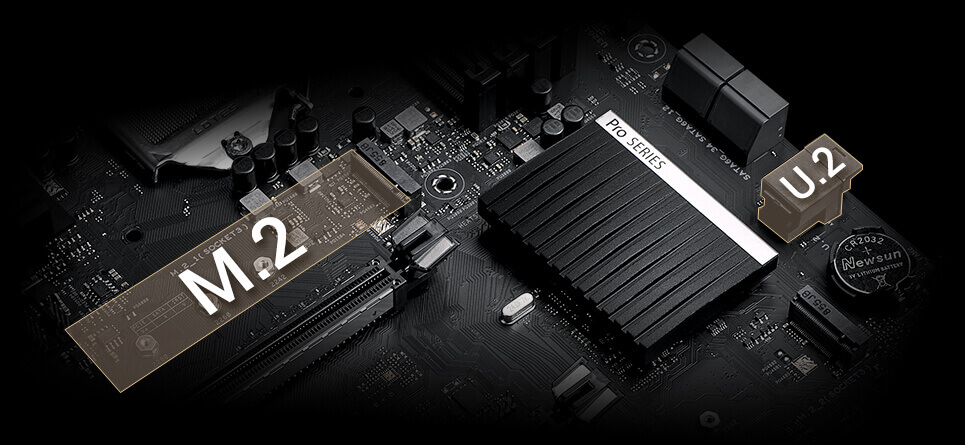

M.2 & U.2

Pro WS C246-ACEは、最大32 GbpsのM.2およびU.2を特長とし、より速いデータ転送速度を実現 - オペレーティングシステムまたはアプリケーションドライブに最適です。

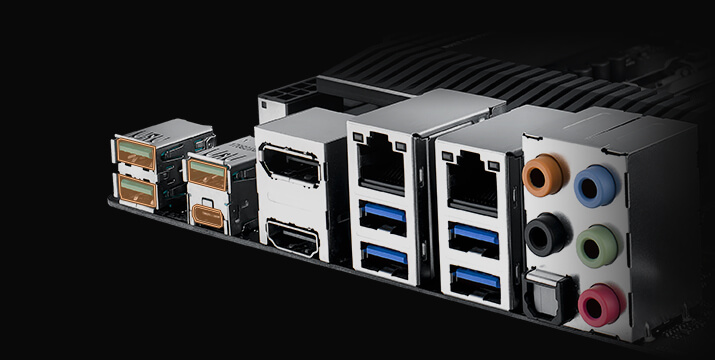

USB 3.2 Gen 2背面パネルコネクタ

Pro WS C246-ACEのバックパネルは、リバーシブルType-C™と下位互換性のあるType-Aを含む4つのUSB 3.2 Gen 2コネクタを備えており、最高の接続柔軟性と最大10Gbpsの超高速データ転送速度を実現します。

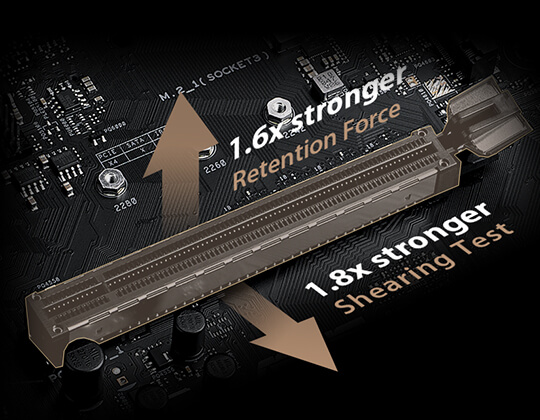

SafeSlot

SafeSlotは、ASUSの独自設計による改良型PCIeスロットで、優れた保持力と剪断抵抗力を持ちます。
新しいインサート成形プロセスを使用してシングルステップで製造された本スロットは、更なる耐久性を得るために金属製の補強板を備え、追加のはんだ付けポイントによってマザーボードにしっかりと固定されています。

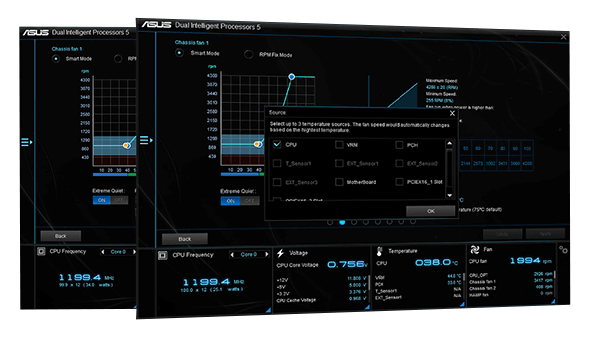

高性能ファンコントロール機能「Fan Xpert 4」を搭載

Fan Xpert 4は、CPUファンとケースファン、および液冷ポンプの回転速度を温度に応じて細かく制御できるファンコントロール機能です。
PWMファンとDCファンの両方に対応しており、PWMファンに対しては、DC制御を組み合わせることで低回転時の制御精度を向上する、PWM/DCハイブリッド制御の「Extreme Quietモード」を使用できます。

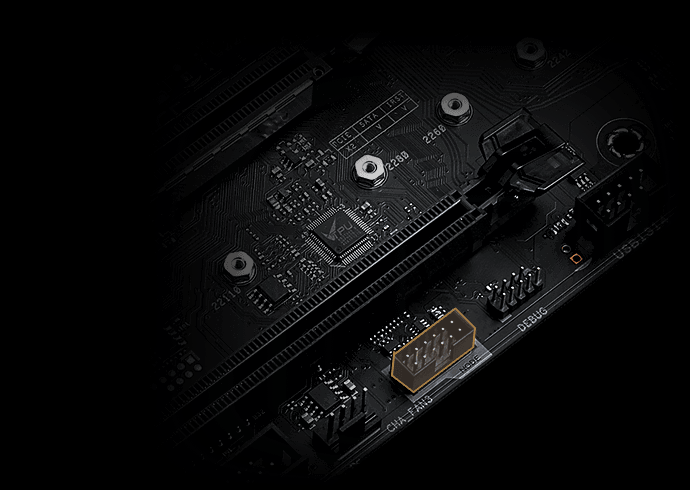

ASUSノード

ASUS Nodeコネクタは、DIYコンポーネントおよびビルドのあらゆる種類の可能性を提供する双方向インターフェースを備えています。
付属のASUS Fan Extension Card IIはNodeを介して接続し、In Winのケースに適合し、LiveDash機能とUEFIから直接起動する機能を提供する互換性のあるOLEDパネルを開発しています。
FSPは、ノードに接続して電力統計と温度情報を共有し、CPUファン制御も可能にするHydroDPM 1000W PSUも作成しました。







CPU Intel® Socket 1151 For Xeon® E-2200/E-2100 family 9th / 8th Gen Intel® Core™, Pentium® Gold and Celeron® Processors
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.
チップセット Build in Intel® C246
メモリー 4 x DIMM, Max. 128GB, DDR4 2666/2400/2133 MHz ECC Memory *1
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).
* The maximum memory frequency supported varies by processor
** DDR4 2666MHz and higher memory modules will run at max. 2666MHz on Intel® 8th Gen. 6-core or higher processors.
グラフィック Integrated Graphics Processor- Intel® UHD Graphics support
Multi-VGA output support : HDMI/DisplayPort ports
- Supports HDMI 1.4b with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Maximum shared memory of 2048 MB (for iGPU exclusively)
マルチGPU サポート Supports AMD 2-Way CrossFireX Technology
拡張スロット 2 x PCIe 3.0/2.0 x16 (x16 or dual x8)
1 x PCIe 3.0/2.0 x16 (max at x2 mode)
2 x PCIe 3.0/2.0 x1
ストレージ Intel® C246 Chipset :
1 x M.2_1 socket 3, , with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode)
1 x M.2_2 socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 2 mode)
1 x U.2 connector*2
4 x SATA 6Gb/s port(s)
Support Raid 0, 1, 5, 10
Intel® Rapid Storage Technology supports
LAN Intel® I210-AT, 1 x Gigabit LAN Controller(s)
Intel® I219-LM , 1 x Gigabit LAN Controller(s)
ASUS Turbo LAN Utility
ASUS LAN Guard
オーディオ Realtek® ALC S1220A 8-Channel High Definition Audio CODEC featuring Crystal Sound 3
- Power pre-regulator reduces power input noise to ensure consistent performance
- Impedance sense for front and rear headphone outputs
- Internal audio Amplifier to enhance the highest quality sound for headphone and speakers
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking, Front Panel MIC Jack-retasking
Audio Feature :
- Optical S/PDIF out port(s) at back panel
- Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference
- Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals
- Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity
- Unique de-pop circuit: Reduces start-up popping noise to audio outputs
USB ポート Intel® C246 Chipset :
4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A, 2 at mid-board)
Intel® C246 Chipset :
6 x USB 2.0 port(s)
Intel® C246 Chipset :
4 x USB 2.0 port(s) (4 at mid-board)
Special Features ASUS 5X Protection III :
- ASUS SafeSlot Core: Fortified PCIe Slot prevents damage
- ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges!
- ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention
- ASUS ESD Guards - Enhanced ESD protection
ASUS EPU :
- EPU
ASUS Exclusive Features :
- AI Suite 3
- Ai Charger
- Turbo LAN
- Armoury Crate
- ASUS NODE: hardware control interface
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution & MOS Heatsink
- ASUS Fan Xpert 4
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
M.2 and U.2 Onboard (The Latest Transfer Technology with up to 32Gb/s Data-transfer Speeds for M.2 and U.2)

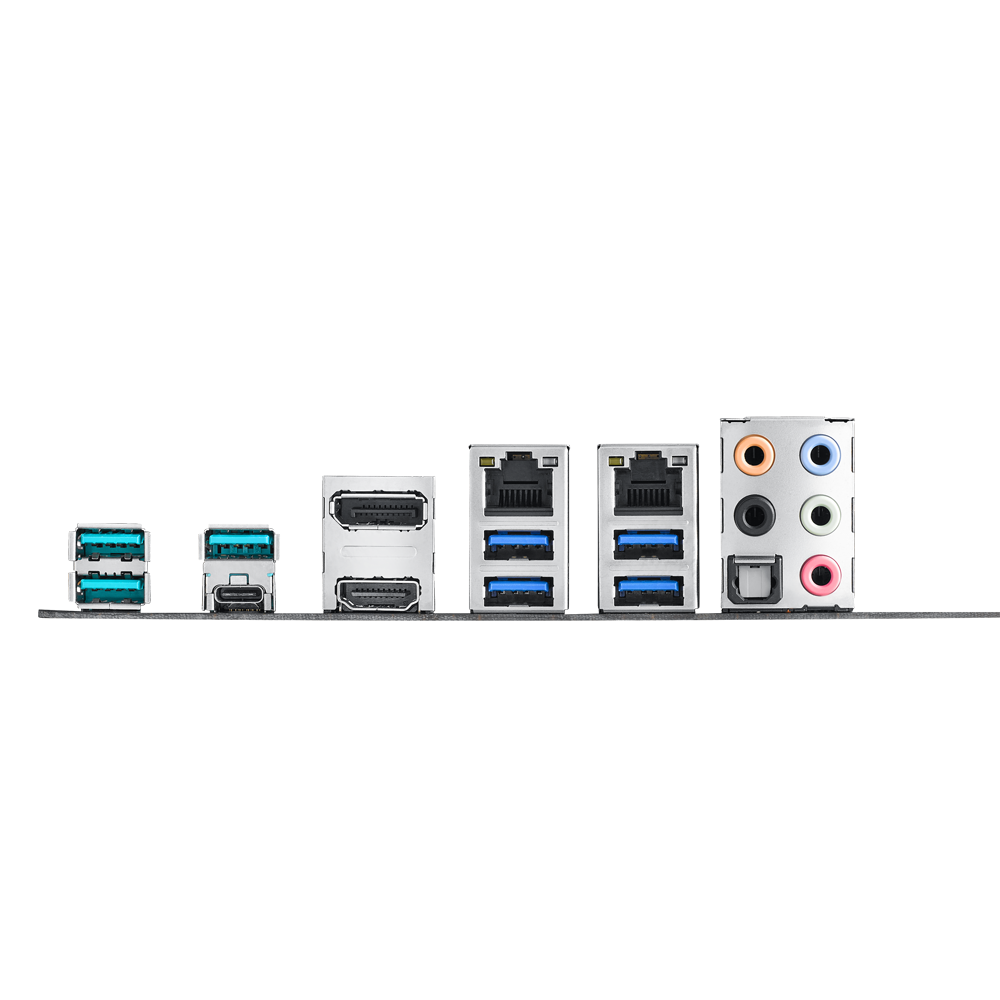

背面 I/O Ports 1 x DisplayPort
1 x HDMI
2 x LAN (RJ45) port(s)
3 x USB 3.1 Gen 2 (teal blue)Type-A,
1 x USB 3.1 Gen 2 Type-C
4 x USB 3.1 Gen 1 (blue)
1 x Optical S/PDIF out
5 x Audio jack(s)
内部 I/O Ports 1 x AAFP connector
1 x USB 3.1 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.1 Gen 1 port(s) (19-pin)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
1 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode)
1 x M.2 Socket 3 with M Key, type 2242/2260/2280/22110 storage devices support (both SATA & x2 PCIE mode)
4 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x CPU OPT Fan connector(s)
3 x Chassis Fan connector(s) ()
1 x 24-pin EATX Power connector(s)
2 x 8-pin ATX 12V Power connector(s)
1 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s)
1 x Node Connector(s)
1 x U.2 connector
1 x System panel connector
1 x COM port header
1 x AIO PUMP Header
付属品 User's manual
I/O Shield
1 x M.2 Screw Package
1 x Supporting DVD
BIOS 128 Mb Flash ROM, UEFI AMI BIOS, PnP, SM BIOS 3.1, ACPI 6.1, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Last Modified log, F9 Search, F12 PrintScreen, and ASUS DRAM SPD (Serial Presence Detect) memory information
OS Windows® 10 64-bit
フォームファクター ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
