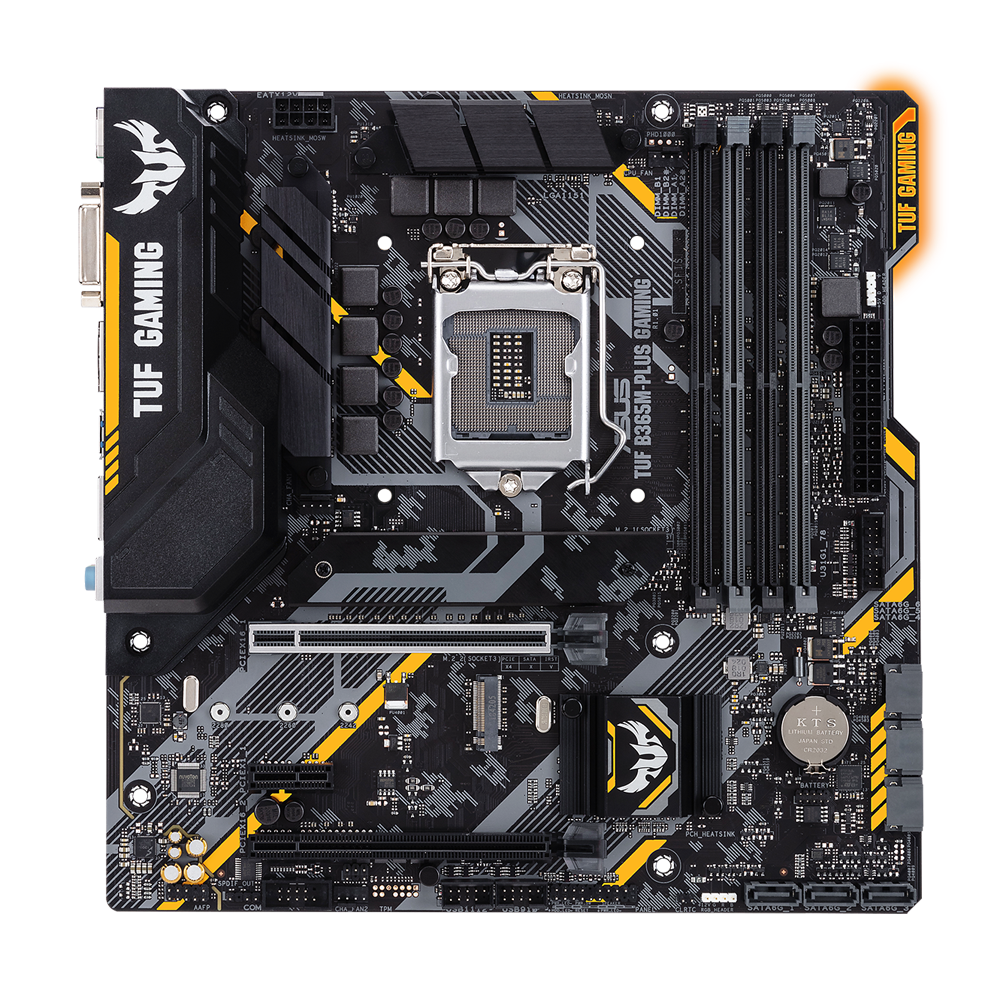

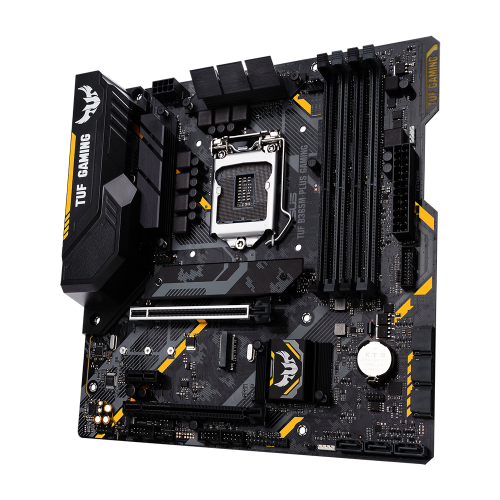

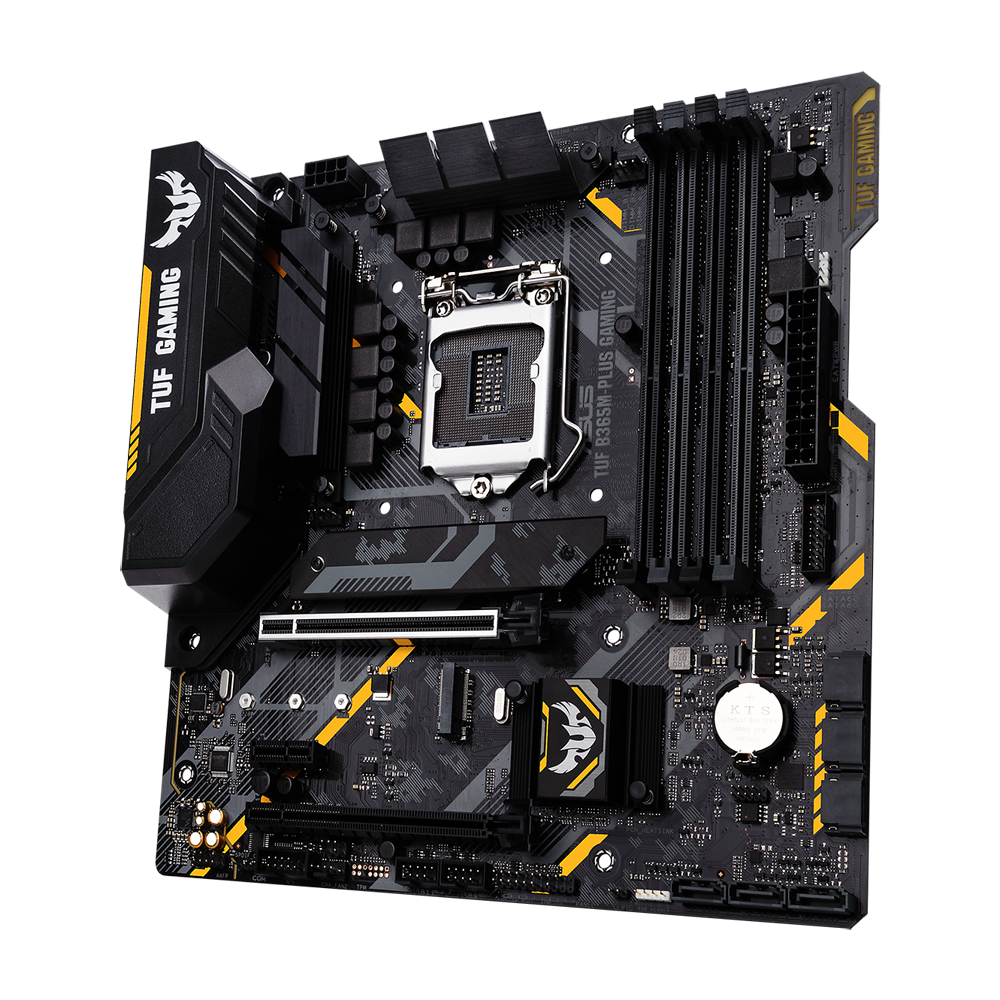

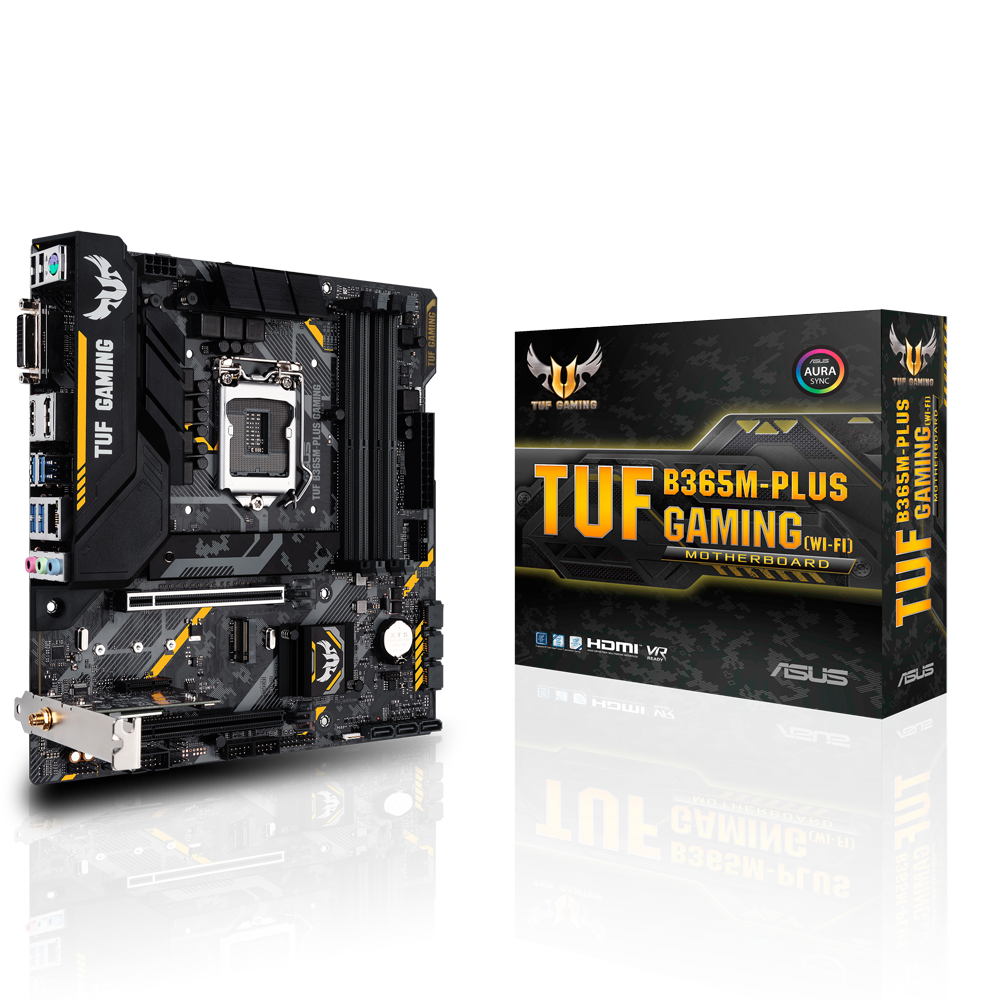

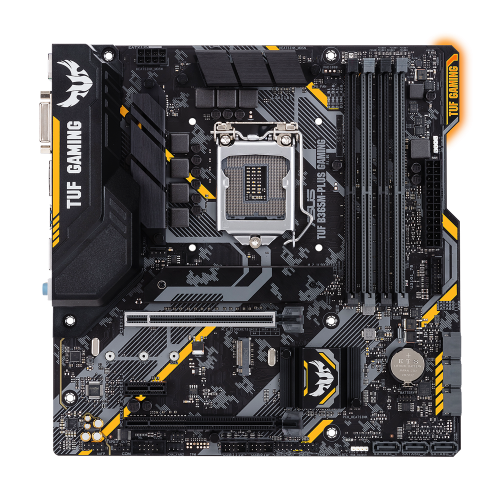

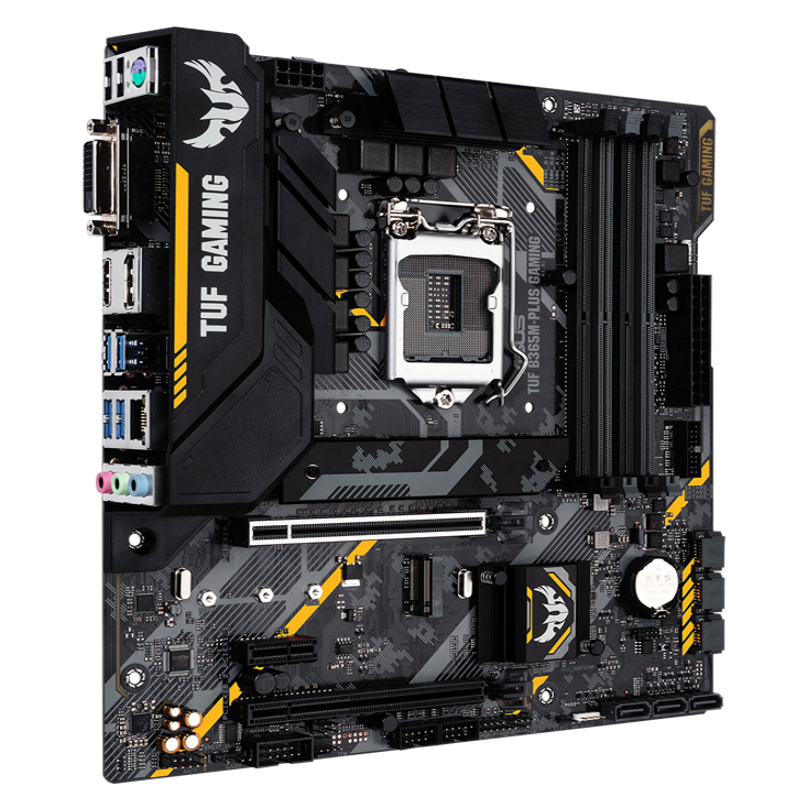

TUF B365M-PLUS GAMING (WI-FI)

TUF B365M-PLUS GAMING (WI-FI)

Intel B365チップセット搭載
エントリー向けで耐久性にも優れた無線機能対応のmicroATXマザーボード

・ミリタリーグレードのTUFコンポーネント採用
・PCの静音化を簡単に実現するファンコントロール機能「Fan Xpert 2+」
・LEDでマザーボードを美しく照らす「Aura Sync RGB」機能を搭載
・高耐久PCI Expressスロット「SafeSlot Core+」搭載
・PCIE TO M.2 WIFI CARD付属
・対応CPU : 第9/8世代 Intel Core, Pentium Gold/Celeron プロセッサ
・対応ソケット : LGA 1151
・チップセット : Intel B365
・対応メモリ : DDR4-2666×4(最大64GB)
・拡張スロット : PCIe 3.0x16×2, PCIe 3.0x1×1
・画面出力端子 : DisplayPort×1, HDMI 1.4b×1, DVI-D×1
・ストレージ機能 : M.2×2, SATA 6Gb/s×6
・USB機能(外部/内部) : USB 3.1 Gen 1×6 (4/2), USB 2.0×6 (2/4)
・無線機能 : IEEE802.11 ac/n/a/g/b、Bluetooth 4.2 (Wireless-8821CE搭載PCIE TO M.2 WIFI CARD使用時)
・ネットワーク機能 : 1000BASE-T×1
・フォームファクター(サイズ): microATX(244mm×241mm)


TUFゲーミングマザーボードは、他のボードでは困難な状況でも問題なく使用できるよう特別に設計され、テストされています。耐久性の高いコンポーネントで構成されたこれらのマザーボードは、長時間のゲームセッションでも要求される限り揺るぎない安定性を提供します。

TUFゲーミングマザーボードを使用してPCを構築すれば、ASUSが信頼を置く業界パートナーとのコラボレーションによる、簡単な構築・最高の互換性・コンポーネントからケースまでの補完的な美しさを保証するTUFゲーミングアライアンスのメリットを受けられます。







手軽にPC DIYを体験


TUFゲーミングアライアンスは、Ballistix、Cooler Master、Corsair、G.Skill、In Win、Themaltakeなどの主要なPCコンポーネントメーカーとASUSとのコラボレーションを意味します。
PCケースや電源、CPUクーラー、DRAMなどの適合部品の多様化により、互換性と美的調和の両方が保証されます。
また、我々はパートナーシップを継続的に拡大しており、TUFゲーミングアライアンスはますます強力になっています。


■TUFプロテクション

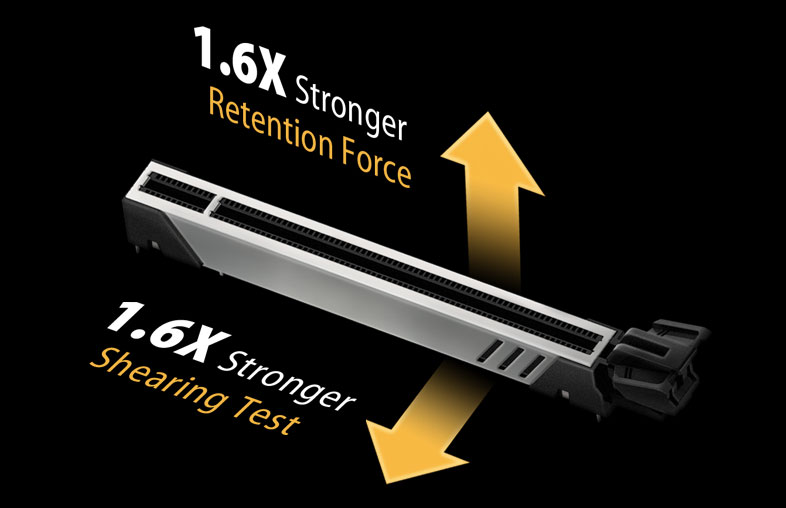

SafeSlot Core +は、ASUS専用のPCIeスロットであり、破損を防ぐためにスロットを保護するステンレス製の一体型ブレースで強化されています。
金属カバーはフックでスロットにしっかりと固定されており、アセンブリ全体が強化されたはんだでPCBにしっかりと固定されており、重量のあるグラフィックカードの安全な基盤を提供します。





■静電気からの防御機能

ESDガードは、空中放電±10kVと接触放電±6kVまでの静電気放電によるコンポーネントの損傷を防ぎ、その寿命を延ばします。
その数値は業界標準である空中放電±6kVおよび接触放電±4kVという数値をはるかに上回ります。

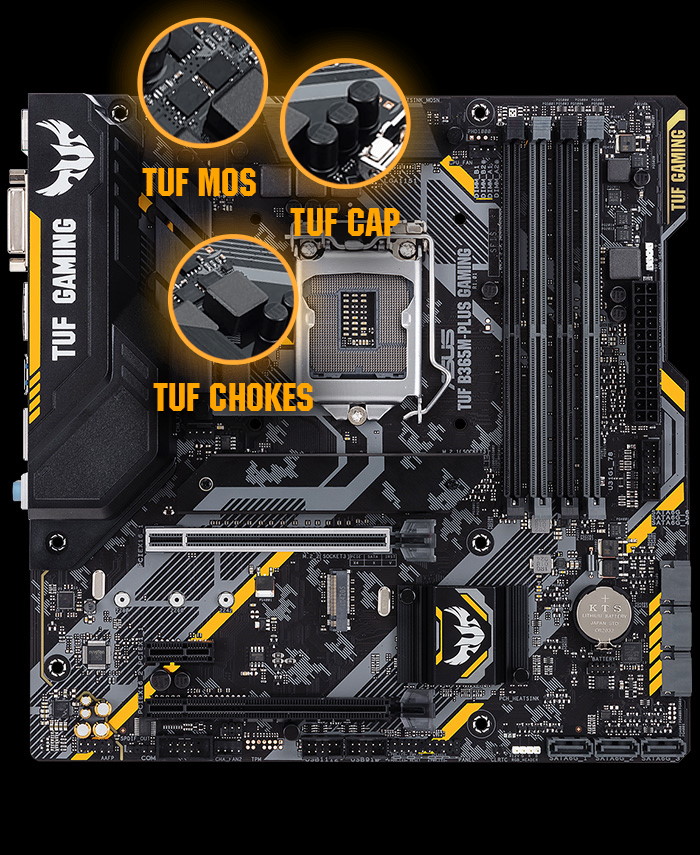

TUFコンポーネント


■TUFチョークコイル

ミリタリーグレードのTUFチョークコイルは、CPUに極めて安定した電力を供給し、システムの安定性を向上

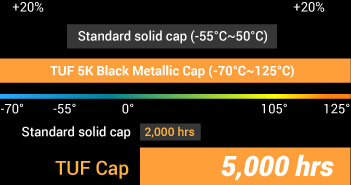

■TUFコンデンサ

+20%の温度耐性と5倍の長寿命

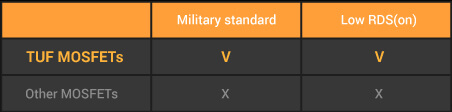

■TUF MOSFETS

ミリタリーグレードの低RDS(on)*MOSFET
**RDS(on)が低いほど電力効率が向上し、発熱量が減少します。






パフォーマンスの向上

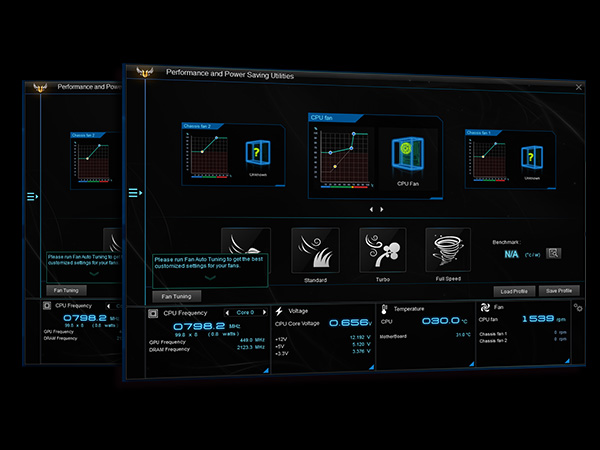

■FAN XPERT 2+

システムの温度、特にGPUの温度は、安定したゲーミングマシンにとって鍵です。
TUFゲーミングマザーボードにはFan Xpert 2+ソフトウェアを搭載しており、ASUSグラフィックスカードの温度など、複数のセンサーからの情報に基づいてシステムファンをインテリジェントに制御することができます。
これにより、TUFゲーミングシステムは、どれだけ長時間プレイしても完全に冷却された状態を保つことができます。





DDR4の安定性を改善

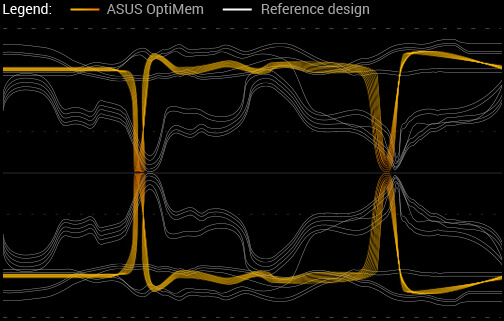

■ASUS OPTIMEM

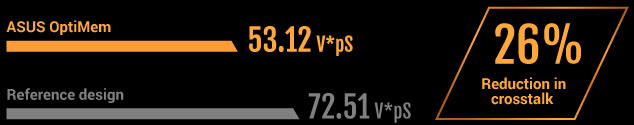

ASUS OptiMemは、トレースとビアを最適なPCBレイヤーにルーティングすることでメモリ信号の完全性を維持し、T-Topologyトレースレイアウトによって、メモリスロット間のトレース長のバランスを取ることで、信号の時間整合性を保証します。
これらの機能強化により、TUFゲーミングマザーボードは様々なデュアル/クアッドDIMMメモリキットに対応しながら、あらゆるタイプの負荷に対処可能な安定性を提供します。

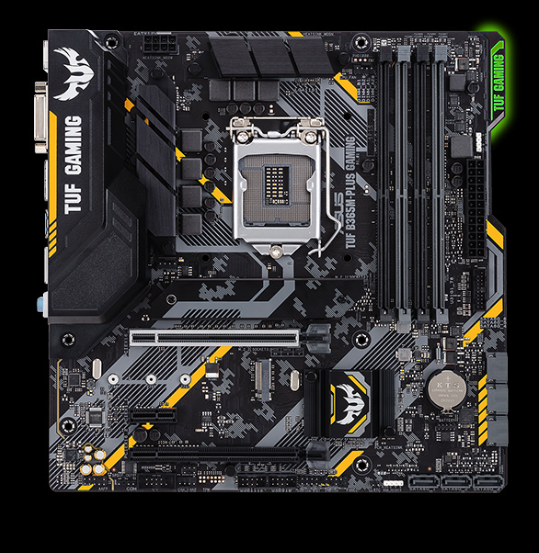

■OUTSHINE THE COMPETITION

付属ソフトで光の色を自由に変更できます。淡く明滅させたり、CPUの温度に応じて色を変えさせたりすることもでき、マザーボードをよりスタイリッシュに演出することが可能です。
また、5050タイプのLEDテープに対応するピンヘッダをマザーボード上に搭載しており、市販のLEDテープを接続すれば、PC全体をLEDテープでデコレーションすることができます。






ゲーミングネットワーク

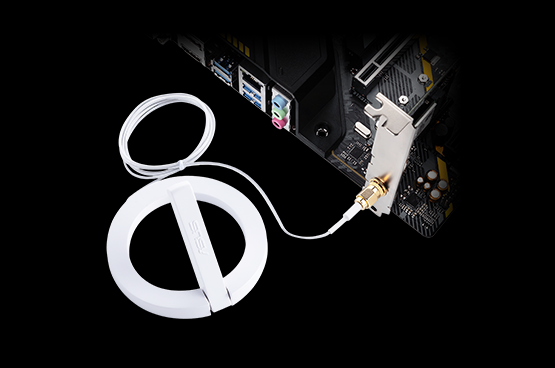

■PCIEをM.2 WIFIカードにバンドル

ASUS PCIE TO M.2 WIFI CARDには、インストールが簡単なRealtek Wireless-8821CE Wi-Fiモジュールが付属しており、ギガビットのダウンロード速度を提供し、接続体験を向上させます。

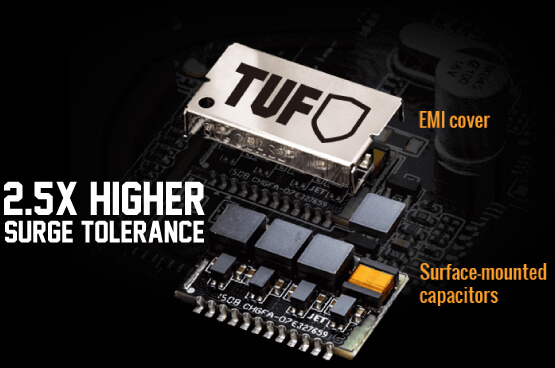

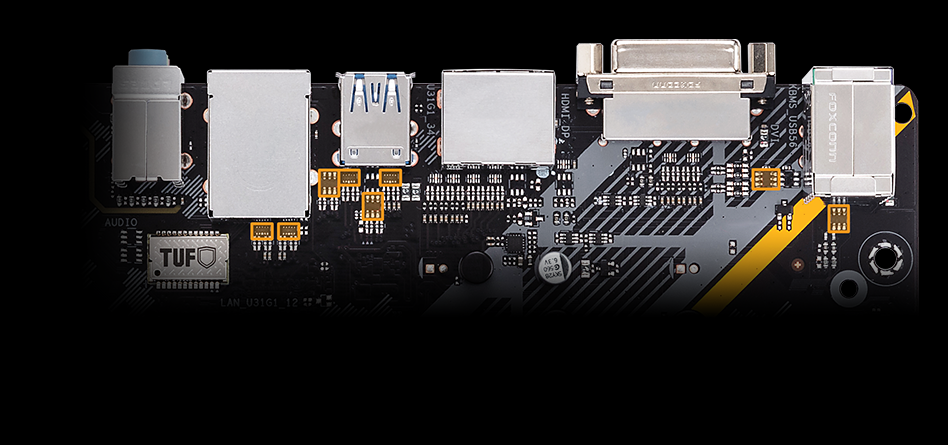

■TUF LANGuard

TUF LANGuardは、高度な信号結合技術と高性能な表面実装型コンデンサの統合により、スループットを向上し、雷や静電気からマザーボードを保護するミリタリークラスのイノベーションです。





高速インターフェース

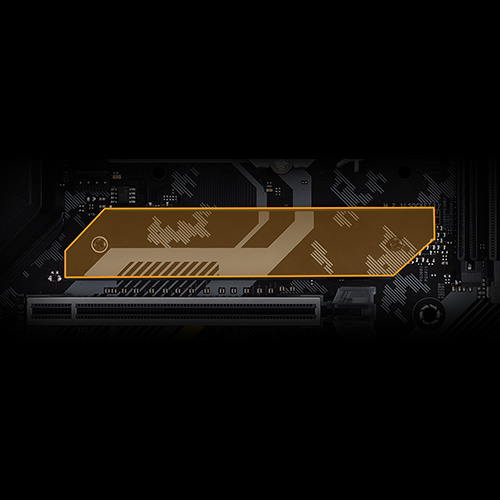

■デュアルオンボードM.2およびM.2ヒートシンク

TUF B365M-PLUS GAMING(WI-FI)は、デュアルオンボードM.2スロットを備え、どちらもX4 PCI Express 3.0で動作し、32Gbpsの帯域幅を提供します。
CPUソケットの下に配置され、ヒートシンクで覆われたプライマリスロットは、シャーシのエアフローを使用してドライブの温度を制御し、あらゆる状況で最大限の性能が保証されます。

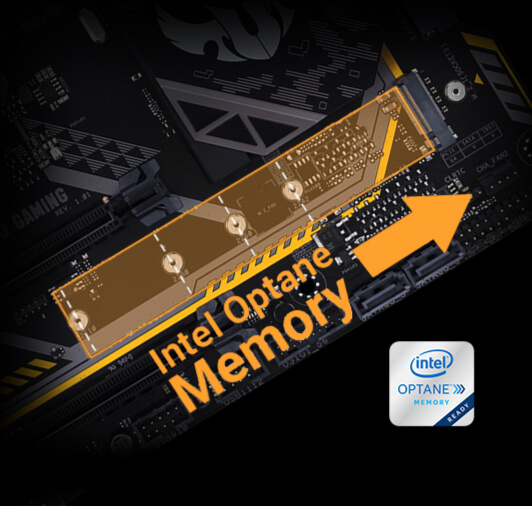

■INTEL OPTANE MEMORY READY

Intel® Optane™は、 TUF Gaming motherboardsがサポートする画期的な不揮発性メモリテクノロジーです。
Intel® Optane™メモリモジュールは、接続したストレージを高速化してブート時間とロード時間を短縮するため、マシンのすべての動作がより速くなり、より機敏にレスポンスを返すようになります。

CPU Intel® Socket 1151 9th / 8th Gen Intel® Core™, Pentium® Gold and Celeron® Processors
Supports Intel® 14 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.
* Refer to www.asus.com for CPU support list
チップセット Intel® B365
メモリー Intel® B365 Chipset
4 x DIMM, Max. 64GB, DDR4 2666/2400/2133 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).
* The maximum memory frequency supported varies by processor
** DDR4 2666MHz and higher memory modules will run at max. 2666MHz on Intel® 8th Gen. 6-core or higher processors.
グラフィック Integrated Graphics Processor- Intel® HD Graphics support
Multi-VGA output support : HDMI/DVI-D/DisplayPort ports
- Supports HDMI with max. resolution 4096 x 2160 @ 30 Hz
- Supports DVI-D with max. resolution 1920 x 1200 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2304 @ 60 Hz
Maximum shared memory of 1024 MB (for iGPU exclusively)
Supports Intel® InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™
Supports up to 3 displays simultaneously
マルチGPU サポート Supports AMD CrossFireX™ Technology
拡張スロット 1 x PCIe 3.0 x16 (x16 mode)
1 x PCIe 3.0 x16 (max at x4 mode)
1 x PCIe 3.0/2.0 x1
bundle a PCIE TO M.2 WIFI CARD comes with realtek Wireless-8821CE Wi-Fi module
ストレージ Intel® B365 Chipset :
1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode)
1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (PCIE 3.0 x 4 mode)
6 x SATA 6Gb/s port(s), gray
Support Raid 0, 1, 5, 10
Intel® Optane™ Memory Ready
LAN Intel® I219V, 1 x Gigabit LAN
TUF LANGuard
オーディオ Realtek® ALC1200 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Front Panel Jack-retasking
Audio Feature :
- Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference
- Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals
- Premium Japanese audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity
* Choose the chassis with HD audio module in front panel to support 8-channel audio output.
USBポート ASUS TUF PROTECTION
- ASUS ESD Guard: Enhanced ESD protection
- ASUS Overvoltage Protection: World-class circuit-protecting power design
- ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability!
- ASUS DIGI+ VRM: Precision control for stable power
- ASUS Safe Slot core+: PCIe slot fortified with a stainless-steel brace
ASUS OptiMem:
- Optimem (Improved DDR4 stability)
ASUS EPU :
- EPU
ASUS Exclusive Features :
- AI Suite 3
- Ai Charger
- PC Cleaner
ASUS Quiet Thermal Solution :
- Stylish Fanless Design: PCH Heat-sink & MOS Heat-sink & M.2 Heat-sink solution
- ASUS Fan Xpert 2+
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-Slot
- ASUS Q-DIMM
M.2 Onboard(The latest transfer technologies with up to 32Gb/s data transfer speeds)

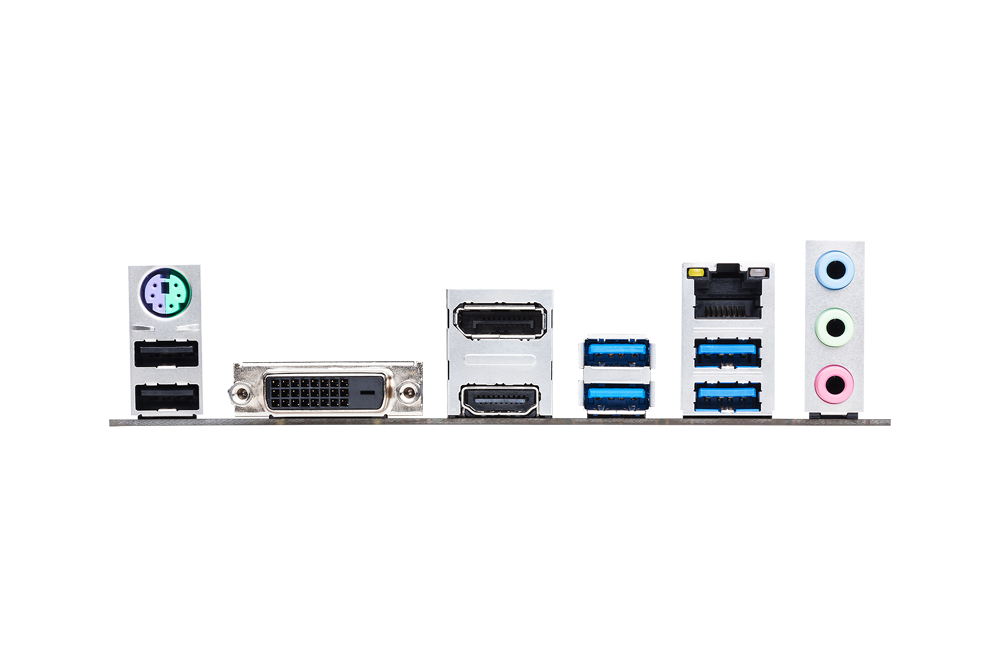

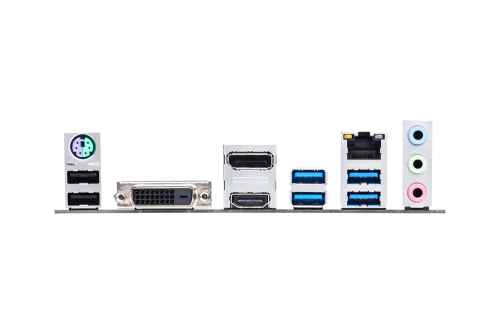

背面 I/O ポート 1 x PS/2 keyboard/mouse combo port(s)
1 x DVI-D
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) port(s)
4 x USB 3.1 Gen 1 Type-A up to 5Gbps
2 x USB 2.0
1 x 8-channel Audio I/O
内部 I/O ポート 1 x Addressable RGB header
1 x Aura RGB Strip Header
1 x USB 3.1 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.1 Gen 1 port(s) (19-pin, moss green)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
2 x M.2 Socket 3 for M Key, type 2242/2260/2280 devices
1 x COM port(s) connector(s)
6 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
2 x Chassis Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin EATX 12V Power connectors
1 x Front panel audio connector(s) (AAFP)
1 x Clear CMOS jumper(s)
1 x System panel connector
付属品 User's manual
ASUS 1T1R Single Band Wi-Fi antenna
USB 2.0 cable
I/O Shield
2 x SATA 6Gb/s cable(s)
2 x M.2 screws
1 x Supporting DVD
1 x TUF GAMING Sticker
1 x TUF Certification card(s)
BIOS 128Mb Flash ROM, UEFI AMI BIOS, PnP, SM BIOS 3.1, ACPI 6.1, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F3 My Favorites, Last Modified log, F6 Qfan Control, F12 PrintScreen, and ASUS DRAM SPD (Serial
Presence Detect) memory information
OS Windows® 10 64-bit
フォームファクター mATX Form Factor
9.6 inch x 9.5 inch ( 24.4 cm x 24.1 cm )
マネジメントソリューション WOL by PME, PXE

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
