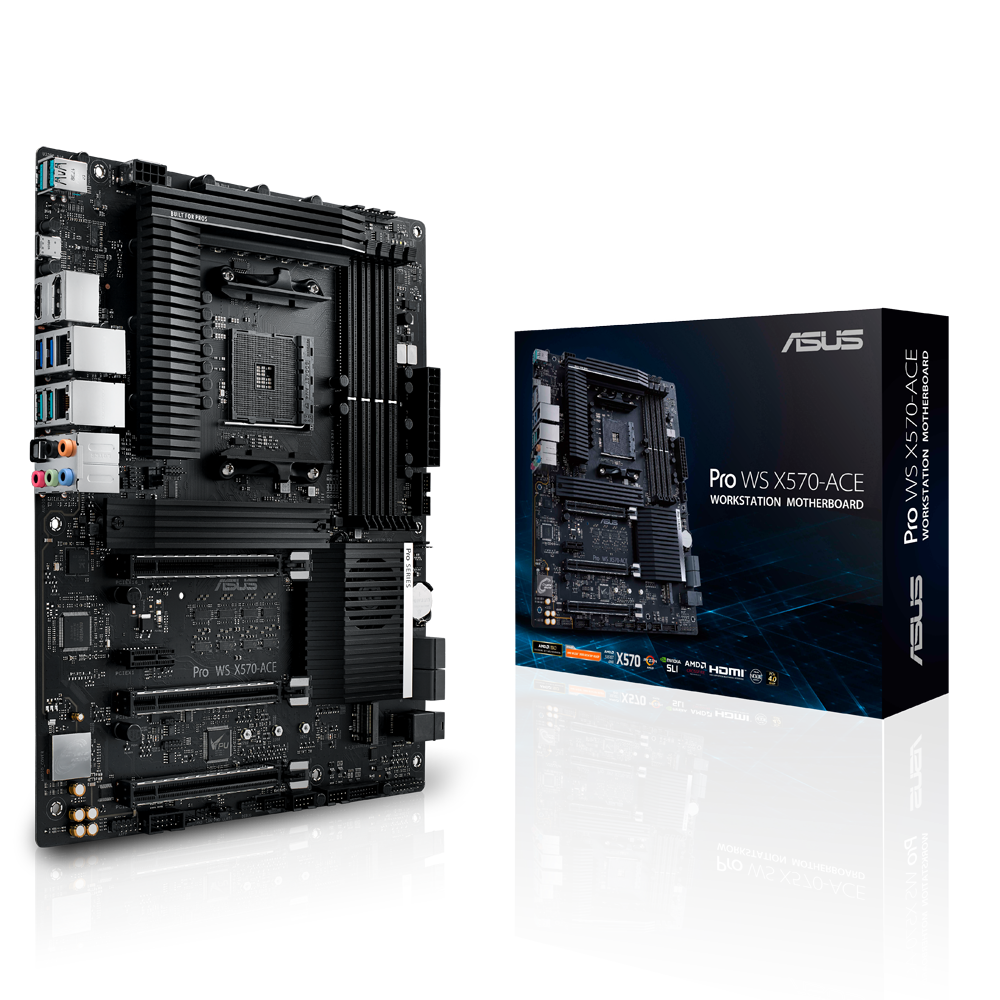

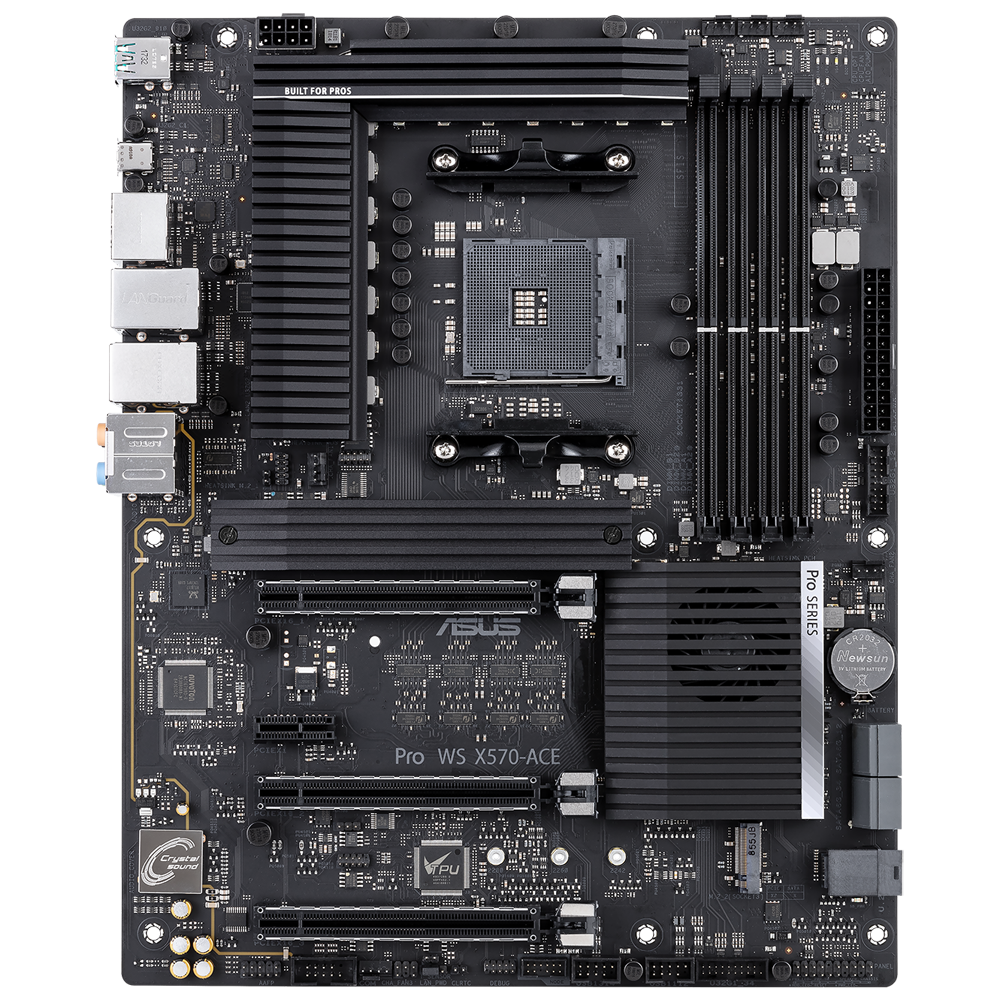

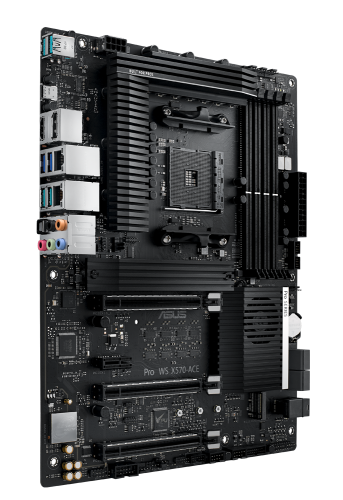

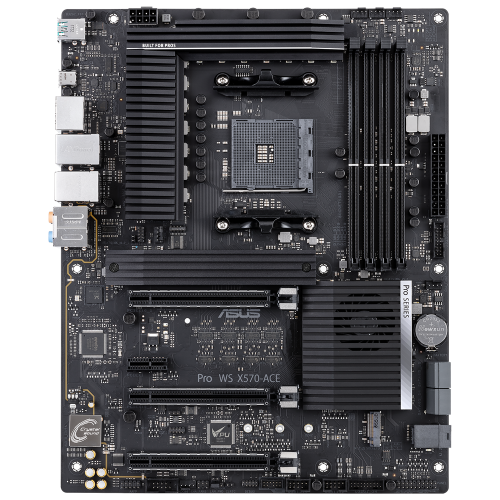

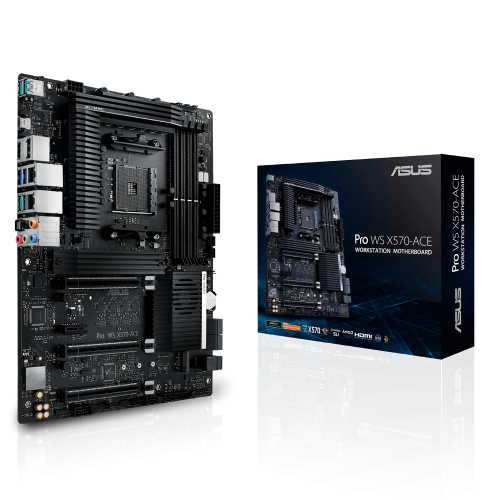

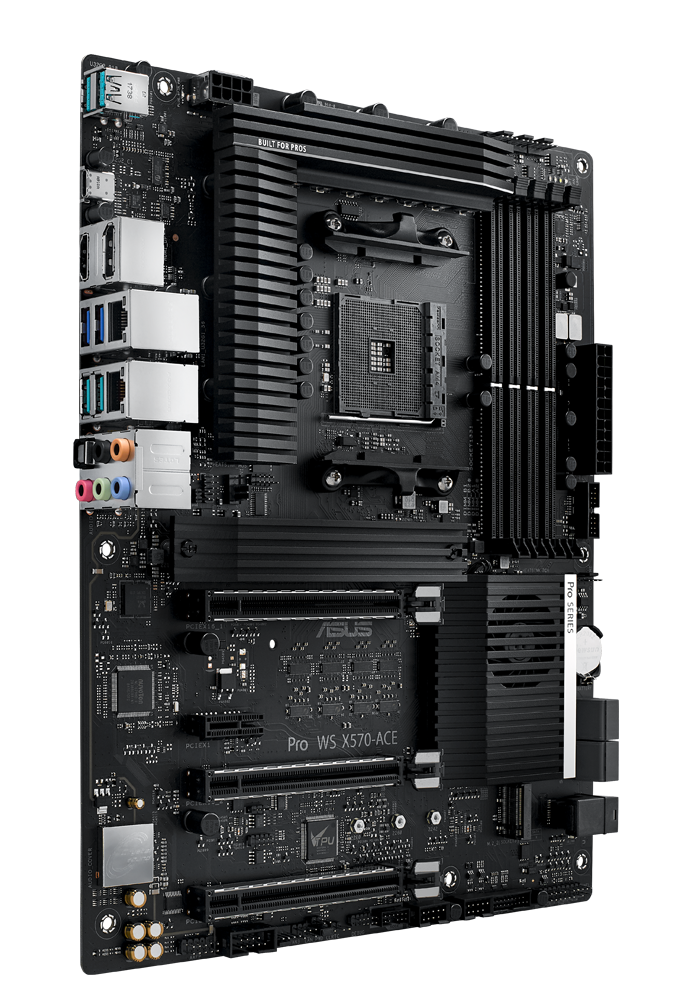

Pro WS X570-ACE

Pro WS X570-ACE

PCIe 4.0 x16×3スロットがx8レーン対応、VGAホルダーとIT管理ソフトウェアが付属
AMD X570搭載 ワークステーションモデル・マザーボード

・AMD X570チップセット搭載
・第3世代AMD Ryzenプロセッサーに対応
・PCI Express 4.0対応
・サーバーグレードのIT管理ソフトウェアが付属
・3つのPCIe 4.0 x16スロットにより、多様化するワークロードを加速
・超高効率のVRMヒートシンクを採用
・アクティブPCHヒートシンクソリューション
・ 最大64GbpsのM.2と32GbpsのU.2、最大10GbpsのバックパネルUSB 3.2 Gen 2 Type-A/Type-Cポート





ASUS Pro WorkstationのマザーボードはAIトレーニング、ディープラーニング、アニメーション、3Dレンダリングまたはメディア制作のプロフェッショナル向けに設計されています。 拡張可能なグラフィック、大容量ストレージ、優れた接続性、並外れたパフォーマンスと信頼性を誇るPro Workstationのマザーボードは、クリエイティブプロフェッショナルのための理想的なソリューションです。 各マザーボードには、帯域外管理をサポートする集中管理ソフトウェアが含まれているため、IT管理者にとっても効率的で費用対効果の高いオプションです。



特別な機能

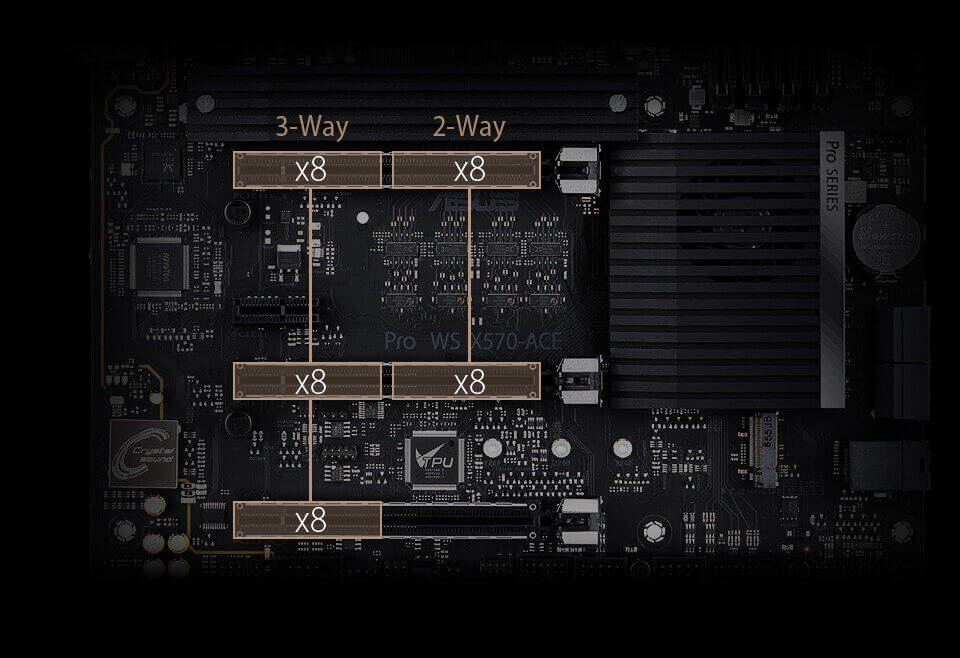

CPUのPCI Expressレーンを最大24個備えている場合、フル装備は新たな意味を持ちます。
これらのレーンは、マザーボードのトリオのPCIe x16スロットにわたってx8/x8/x8構成に分けることが可能で、GPUを搭載することで、3Dレンダリング、科学研究、財務モデリング、AIトレーニングといった多様化が進む作業負荷の高速化を実現します。

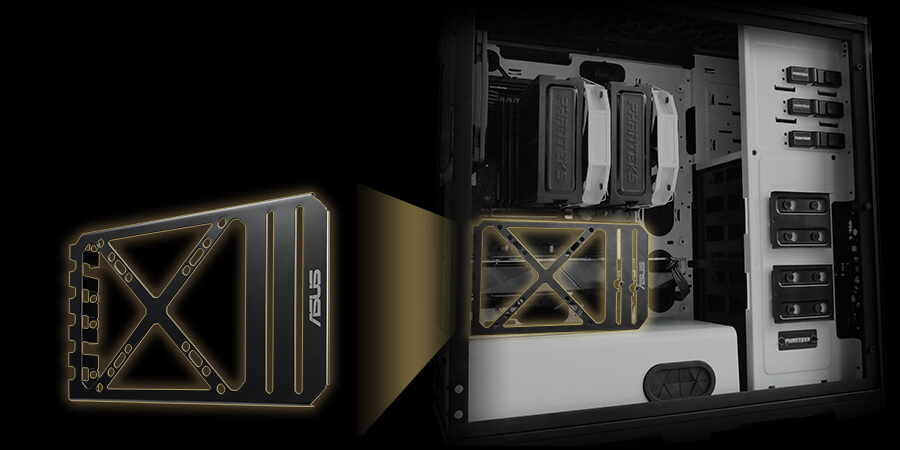

ASUS 2WAY VGAホルダー

Pro WS X570-ACEには、湾曲や曲げを防ぐために、最大2枚のハイエンドグラフィックスカードをしっかりと固定するための専用の双方向VGAホルダーが同梱されています。
このVGAホルダーは取り付けが簡単で、追加のシステムファン(最大120mm)と一緒に取り付けることができます。
これにより、ワークステーションは作業中も十分な冷却を確保できます。

*推奨最大グラフィックカードサイズ:最大12.90 x 5.90 cm(長さx奥行き)

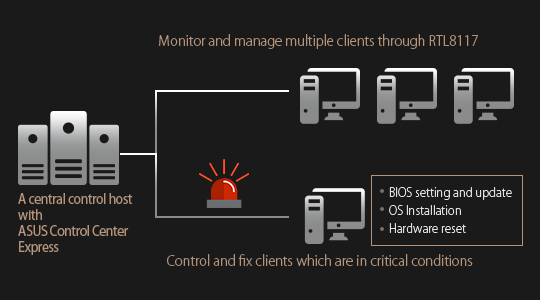

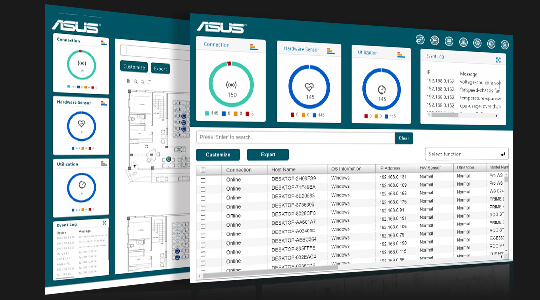

ASUS Control Center Express

ASUS Control Center Expressは、IT運用コストを削減し、効率を向上させるための管理コントローラとしても機能するGbE LANコントローラと連携して動作する集中型サーバー管理ソフトウェアです。
帯域外管理により、リモートハードウェアのリセット、BIOSの設定とアップデート、複数のクライアントにわたるオペレーティングシステムのインストールなどのハードウェアレベルの制御、およびクラッシュや予期しないシャットダウンのリモートトラブルシューティングが可能です。

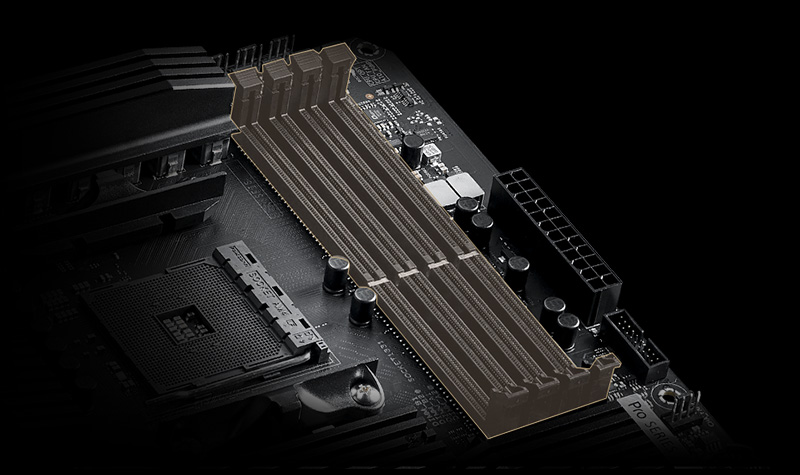

メモリの高速化と信頼性

ECC(Error Correcting Code)サポートは強力な基盤を提供し、Pro WS X 570-ACEがシングルビットメモリエラーを自動的に検出して修復することを可能にし、ミッションクリティカルな環境で信頼性と応答性能を保証します。

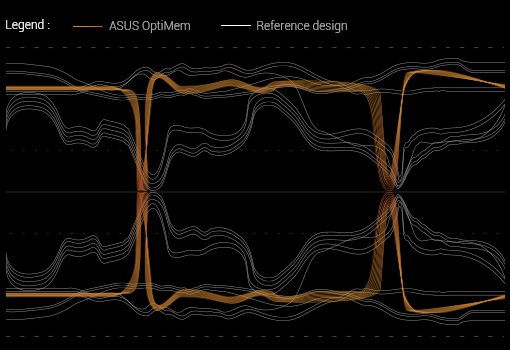

ASUS OptiMem

ASUSのOptiMemメモリトレースレイアウトは、より高いメモリー周波数と低いレイテンシによって、AMDのInfinity Fabricアーキテクチャから最大限の性能を引き出すことを可能にします。

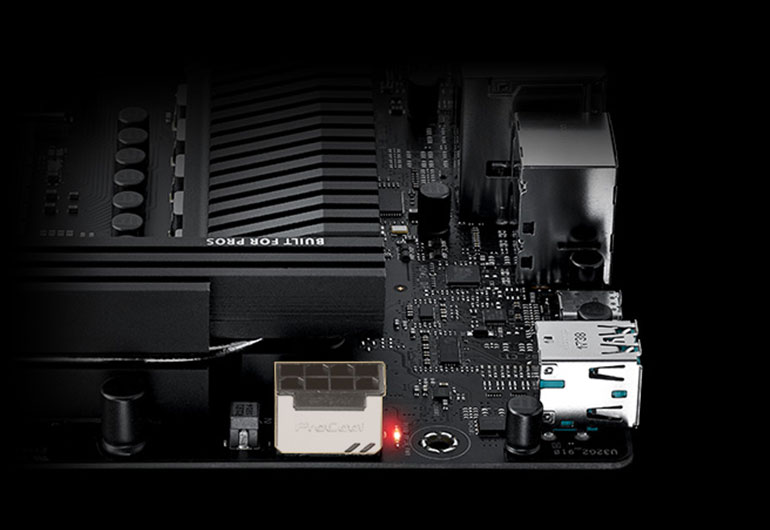

電力供給の強化

第3世代AMD Ryzen™プロセッサは、より多くのコアと帯域幅を誇り、通常のデスクトップCPUよりも多くの電力を必要とします。
Pro WS X570-ACEは、これらのコア数の多いプロセッサの要求に対応し、安定した電力を提供して最適なパフォーマンスを保証します。







信頼性の高い安定性

Pro WS X570-ACEは史上最も包括的な冷却コントロールを備えており、Xpert 4またはUEFI BIOSを介して設定可能です。

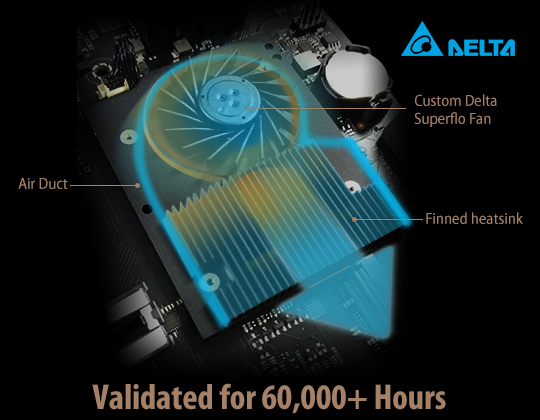

アクティブPCHヒートシンク

PCIe 4.0による帯域幅の倍増によって、X570プラットフォームでは、その前身であるX470よりも熱的な問題が大きくなっています。
PCHヒートシンクは、熱によって生じるスロットリングに効率的に対処するために専用のファンを備えています。スロットリングは継続的転送時の性能を低下させます。






空冷/水冷に両対応した柔軟なコントロール

Pro WS X570-ACEでは、Fan Xpart 4またはUEFI経由で冷却ファンを包括的に制御できます。
空冷/水冷問わず、Auto-Tuningモードではワンクリックですべてのパラメータをインテリジェントに設定します。
Extreme Quietモードでは、すべてのファンのスピードをデフォルトの最小値以下に抑え、軽いタスクの実行時にはマシンが一切の音を発さないようになります。






冷却設計

Pro WS X570-ACEは史上最も包括的な冷却コントロールを備えており、Xpert 4またはUEFI BIOSを介して設定可能です。

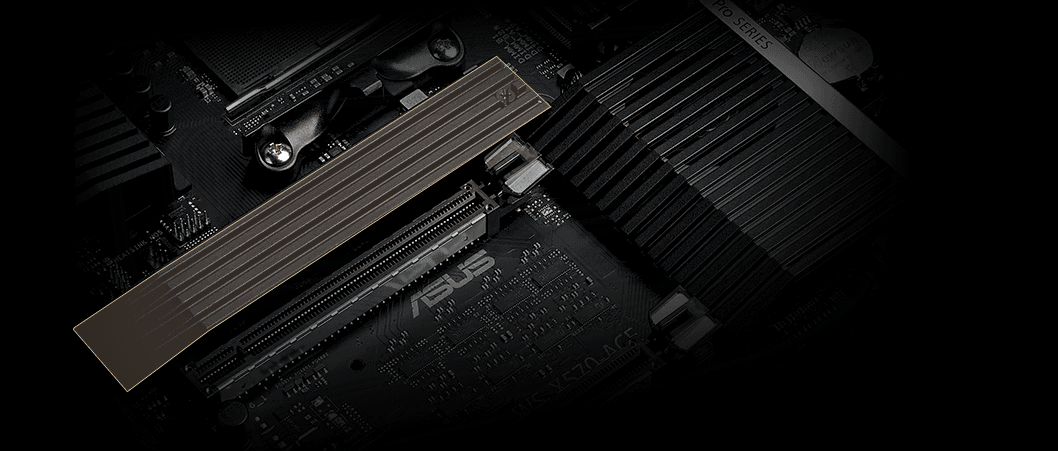

M.2 ヒートシンク

Pro WS X570-ACEは、M.2 SSDの温度を20℃まで下げる超効率的なヒートシンクが搭載されており、これは、最適なストレージ性能とSSD寿命の改善を意味します。

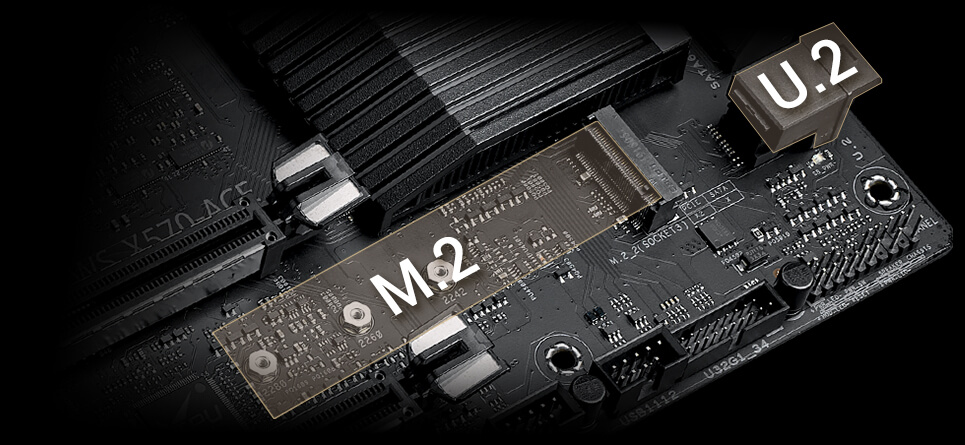

M.2 & U.2

x4のPCIExpress®4.0帯域幅を持つPro WS X 570-ACEは、最大64 GbpsのM.2およびU.2を特長とし、より速いデータ転送速度を実現。
オペレーティングシステムまたはアプリケーションドライブに最適です。

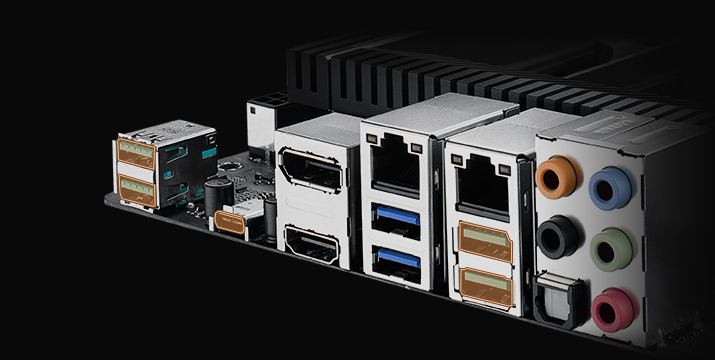

USB 3.2 Gen 2背面パネルコネクタ

Pro WS X570-ACEの背面パネルには、最高の接続柔軟性と最大10Gbpsの驚異的なデータ転送速度を提供するために、1つのリバーシブルType-C™と4つの下位互換Type-Aを含む5つのUSB 3.2 Gen 2コネクタがあります。

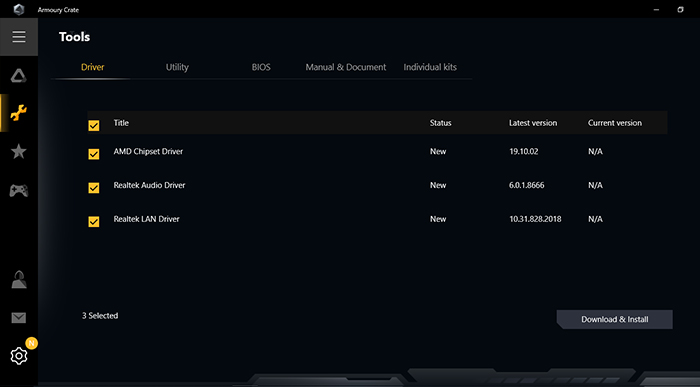

Armoury Crate

新しいArmoury Crateは、ドライバとBIOSを最新の状態に更新します。
使いやすいUIは、セキュリティアップデート、バグパッチなど、さまざまな情報を表示するように設定することができます。

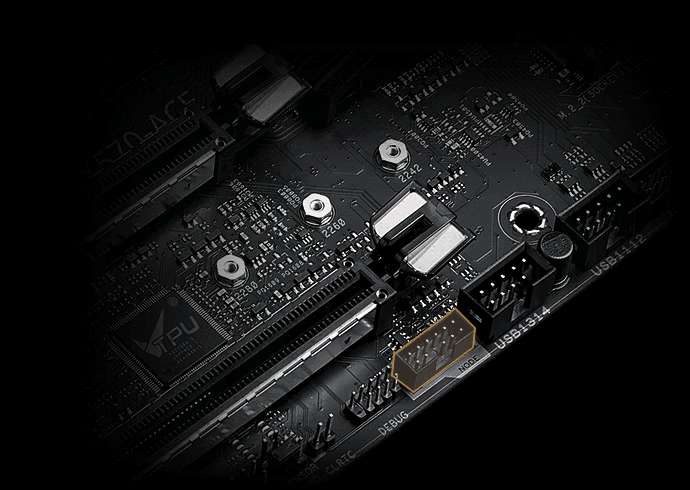

ASUS Node

ASUS Nodeコネクタは、DIYコンポーネントやビルドにあらゆる種類の可能性を提供する双方向インターフェースを備えています。
付属のASUSファン拡張カードIIはノード経由で接続し、In Winはシャーシに収まり、LiveDash機能とUEFIから直接起動する機能を提供する互換性のあるOLEDパネルを開発しています。
FSPはまた、ノードに接続して電力統計情報と温度情報を共有すると同時にCPUファン制御を有効にするHydroDPM 1000W PSUも作成しました。

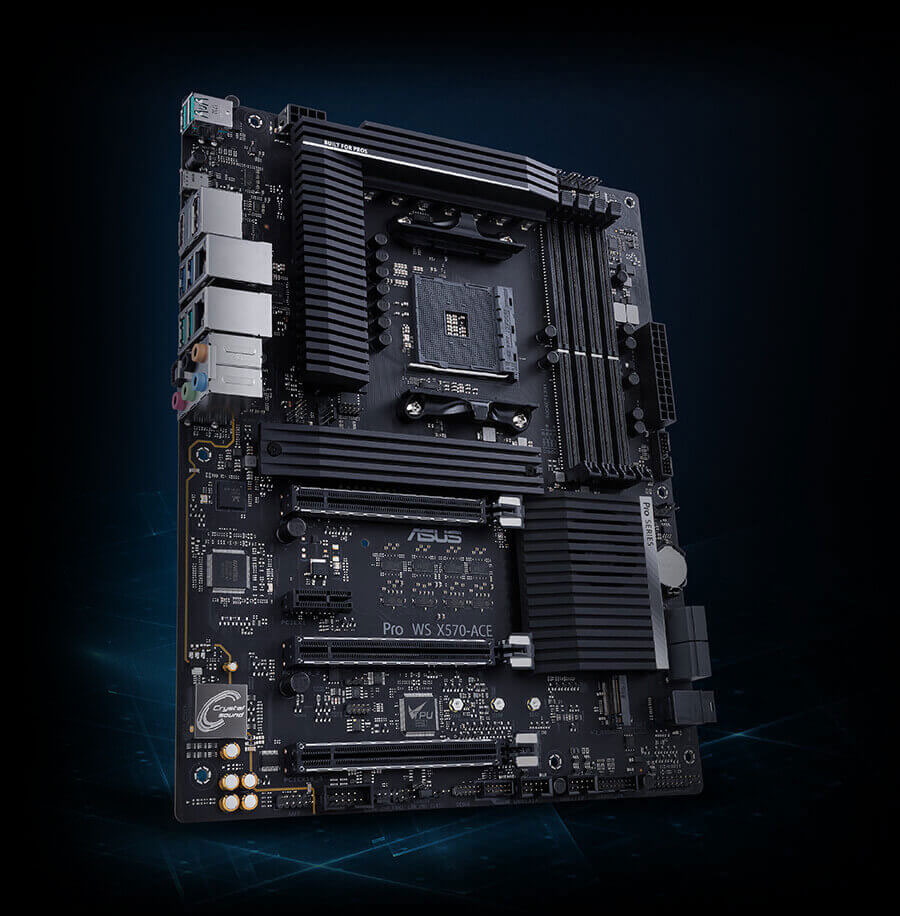

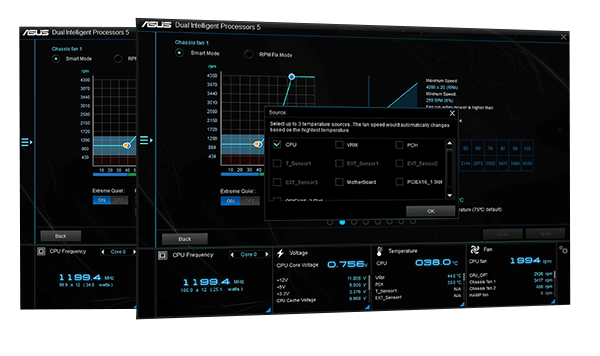

5-Way Optimization

ASUS 5-Way OptimizationはPCをスマートにします。
複雑なチューニングもワンクリックで実行、システムの重要なパラメータを動的に最適化して、構成に合わせたオーバークロックと冷却プロファイルを提供します。

・ユーザーそれぞれのシステム構成用に最適化されたオーバークロックおよび冷却プロファイルを提供する自動チューニングユーティリティ。
・冷却ファンは日常的な用途では静粛性が保たれ、システムがCPUやGPUに多大な負荷をかけるタスクの実行中には最適なエアフローを提供します。
・ストレステスト機能は、CPU/メモリ中心のワークロードの最適化とオーバークロックに役立ちます。






Crystal Sound 3

デジタルノイズの影響を最低限に抑制
アナログ/デジタル信号を分離し、左右のチャンネル間で発生する信号の干渉を著しく削減 。

左チャンネルと右チャンネルをレイヤーで分離
オーディオパス間のクロストークを最小限にすることを保証。

統合されたアンプ
高周波数または低周波数が欠落することなく、インピーダンスが高いヘッドフォンを利用することが可能。

プレミアム品質の国産オーディオ・コンデンサ
プレミアムの部品が特徴的な没入型のサウンドを例外なく忠実に提供。




AMDの力



AMD X570チップセット

AMD X570チップセットは、Radeon™Vegaグラフィックプロセッサを搭載した、第3および第2世代AMD Ryzen™/第2および第1世代AMD Ryzen™用の最新のAMD AM4ソケット用の優れたオーバークロック機能を提供します。 NVIDIASLI®やAMD CrossFireX™など、複数のGPU構成に最適化されています。 また、x 16 PCIExpress®4.0 / 3.0レーンをサポートし、10 GbpsのUSB 3.2 Gen 2ポートと6 GbpsのSATAポートを提供してデータをより高速に取得できます。







第3世代AMD Ryzenプロセッサ

高性能の第3世代AMD Ryzen™プロセッサは、次世代の7nm Zenアーキテクチャに基づいており、最大16個のプロセッサコアをサポートします。 AMD AM4ソケットプロセッサは、デュアルチャンネルDDR4メモリ、ネイティブ10Gb / s USB 3.2 Gen 2およびx16 PCIExpress®4.0 / 3.0レーンを備え、優れた性能を発揮します。



対応CPU AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
* Refer to www.asus.com for CPU support list
* Due to CPU limitation, CPU cores supported varies by processors.
搭載チップセット AMD X570
メインメモリ 3rd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4- MHz Un-buffered Memory *
2nd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4- MHz Un-buffered Memory
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
4 x DIMM, Max. 128GB, DDR4- MHz Un-buffered Memory
デュアルチャンネル Memory Architecture
ECC Memory (ECC mode) support varies by CPU.
* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).
* The maximum memory capacity supported vary depending on the CPU you installed.
グラフィックス機能 Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
VGA output support : HDMI port
- Supports HDMI 1.4b with max. resolution 4096 x 2160 @ 24 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
マルチGPU対応 3rd and 2nd Gen AMD Ryzen™ Processors
Supports NVIDIA® 2-Way SLI® Technology
Supports AMD 3-Way CrossFireX™ Technology
拡張スロット 3rd Gen AMD Ryzen™ Processors
2 x PCIe 4.0 x16 (x16 or dual x8)
2nd Gen AMD Ryzen™ Processors
2 x PCIe 3.0 x16 (x16 or dual x8)
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
1 x PCIe 3.0 x16 (x8 mode)
AMD X570 chipset
1 x PCIe 4.0 x16 (x8 mode)
1 x PCIe 4.0 x1
ストレージ機能 3rd Gen AMD Ryzen™ Processors :
1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support
2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support
AMD X570 chipset :
1 x M.2_2 socket 3, with M Key, Type 2242/2260/2280(PCIE 4.0 x2) storage devices support
1 x U.2 connector, support PCIe 3.0 x4 NVM Express storage
4 x SATA 6Gb/s port(s)
Support Raid 0, 1, 10
LAN機能 Realtek® RTL8117
Intel® I211-AT
ASUS Turbo LAN Utility
ASUS LAN Guard
オーディオ機能 Realtek® S1200A 8-Channel High Definition Audio CODEC *
- Supports : Jack-detection, Front Panel Jack-retasking
- Front panel audio connector (AAFP)
Audio Feature :
- Optical S/PDIF out port(s) at back panel
- Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference
- Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals
- Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity
- Premium Japanese audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity
- Unique de-pop circuit: Reduces start-up popping noise to audio outputs
- EMI protection cover to prevent electrical noise to affect the amplifier quality
Separate layer for left and right track, ensuring both sound deliver equal quality
* Choose the chassis with HD audio module in front panel to support 8-channel audio output.
USB機能 3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
3 x USB 3.2 Gen 1 port(s) (2 at back panel, blue, Type-A *, 1 at mid-board)
AMD X570 chipset :
5 x USB 3.2 Gen 2 port(s) (4 at back panel, teal blue, Type-A, 1 x Type-C)
AMD X570 chipset :
4 x USB 2.0 port(s) (4 at mid-board)
* The USB ports under the LAN port can run at USB 3.2 Gen 2 speeds with 3rd Gen AMD Ryzen™ Processors
Workstation Feature ProCool Power Connector
ASUS Control Center (ACC)
独自機能 5-Way Optimization by Dual Intelligent Processors 5
- 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Expert 4, and Turbo App
Fan Xpert4
- Fan Xpert 4 featuring Fan Auto Tuning function and multiple thermistors selection for optimized system cooling control
ASUS 5X Protection III :
- ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges!
- ASUS Overvoltage Protection: World-class circuit-protecting power design
- ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability!
- ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention
- ASUS ESD Guards - Enhanced ESD protection
ASUS SafeSlot - Protect your graphics card Investment
ASUS OptiMem:
- Improved DDR4 Stability
ASUS EPU :
- EPU
ASUS Exclusive Features :
- OptiMem
- AI Suite 3
- Ai Charger
- ESD Guards
- Turbo LAN
- Armoury Crate
- ASUS EZ Flash 3
- ASUS NODE : hardware control interface
ASUS Quiet Thermal Solution :
- Stylish Design: MOS Heat-sink with dual thermal pads design, PCH Fan and PCH Heatsink
- ASUS Fan Xpert 4
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM

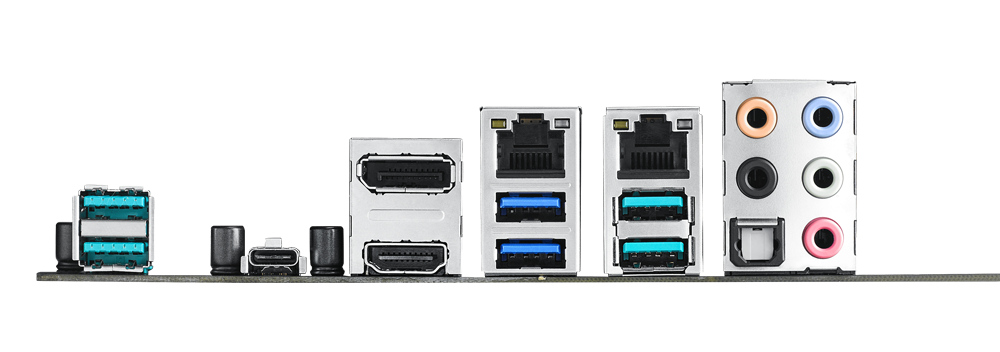

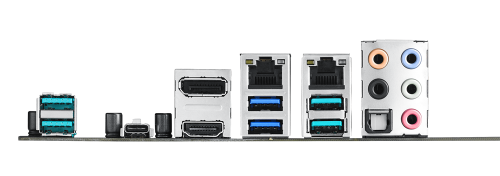

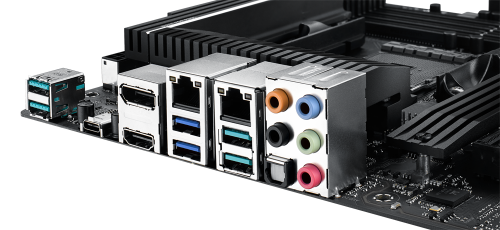

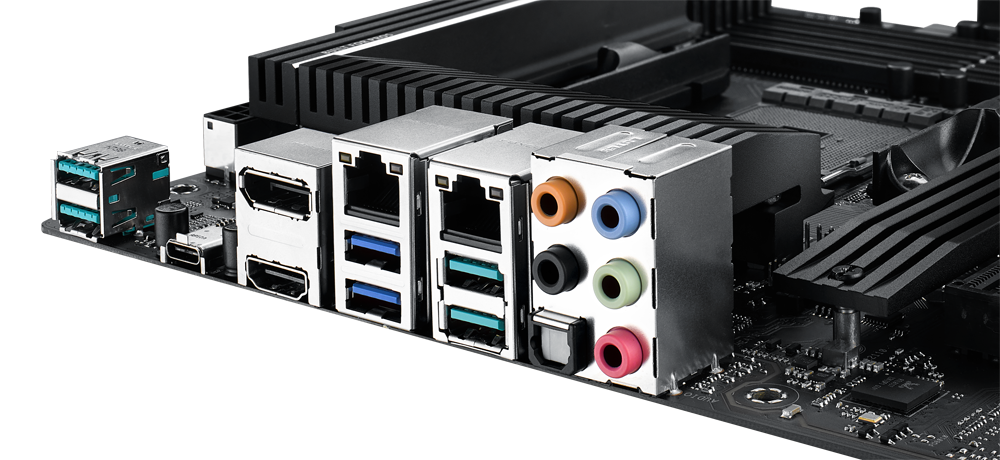

背面インターフェース 1 x DisplayPort
1 x HDMI
2 x LAN (RJ45) port(s)
1 x Optical S/PDIF out
5 x Audio jack(s)
2 x USB 3.2 Gen 1 (up to 5Gbps) ports Type-A
4 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A *)
1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C)
* The USB ports under the LAN port can run at USB 3.2 Gen 2 speeds with 3rd Gen AMD Ryzen™ Processors
基板上インターフェース 1 x PCH_FAN
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
1 x M.2 Socket 3 with M Key, type 2242/2260/2280/22110 storage devices support (SATA mode & X4 PCIE mode)
1 x M.2 Socket 3 with M Key, type 2242/2260/2280 storage devices support (PCIE mode only)
1 x SPI TPM header
1 x COM port(s) connector(s)
4 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s) (1 x 4 -pin)
1 x CPU OPT Fan connector(s) (1 x 4 -pin)
3 x Chassis Fan connector(s) (3 x 4 -pin)
1 x AIO_PUMP connector (1 x 4 -pin)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x Clear CMOS jumper(s)
1 x U.2 Connector (support U.2 NVMe device)
2 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports

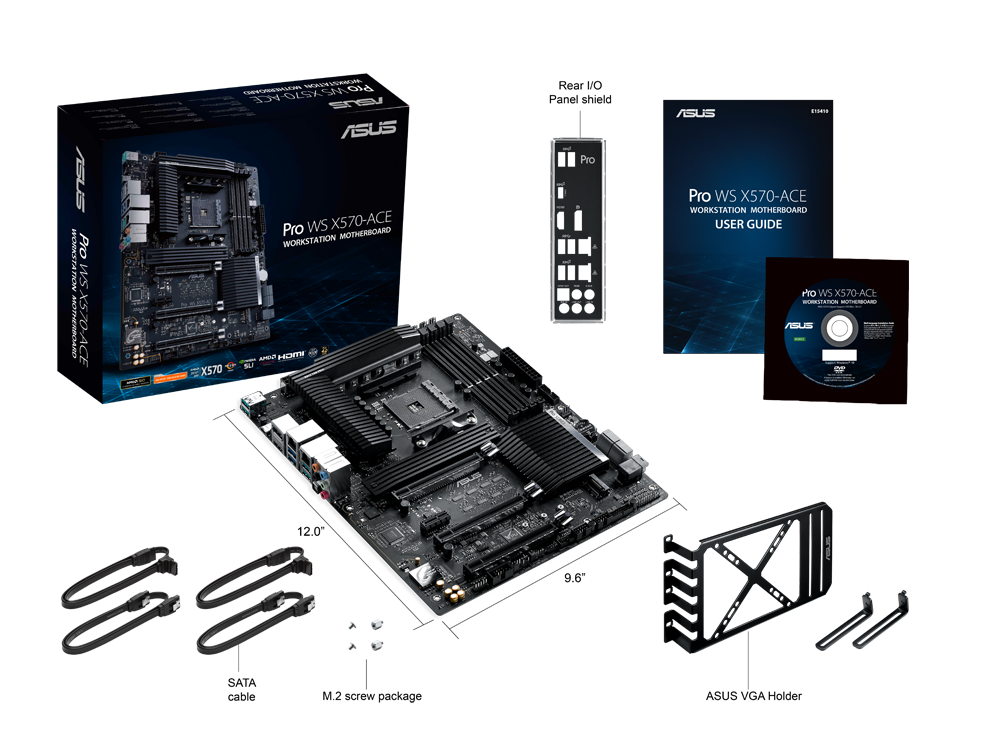

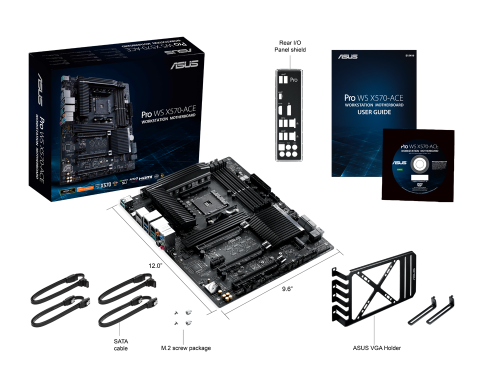

主な付属品 User's manual
I/O Shield
4 x SATA 6Gb/s cable(s)
1 x M.2 Screw Package
1 x Supporting DVD
1 x ASUS VGA Holder
BIOS機能 256 Mb Flash ROM, UEFI AMI BIOS, PnP, SMBIOS 3.2, ACPI 6.0, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Last Modified log, F12 PrintScreen, F9 Search and ASUS DRAM SPD (Serial Presence Detect) memory information
管理機能 WOL by PME, PXE
OS Windows® 10 64-bit
フォームファクター(サイズW×D) ATX Form Factor
12.0 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
