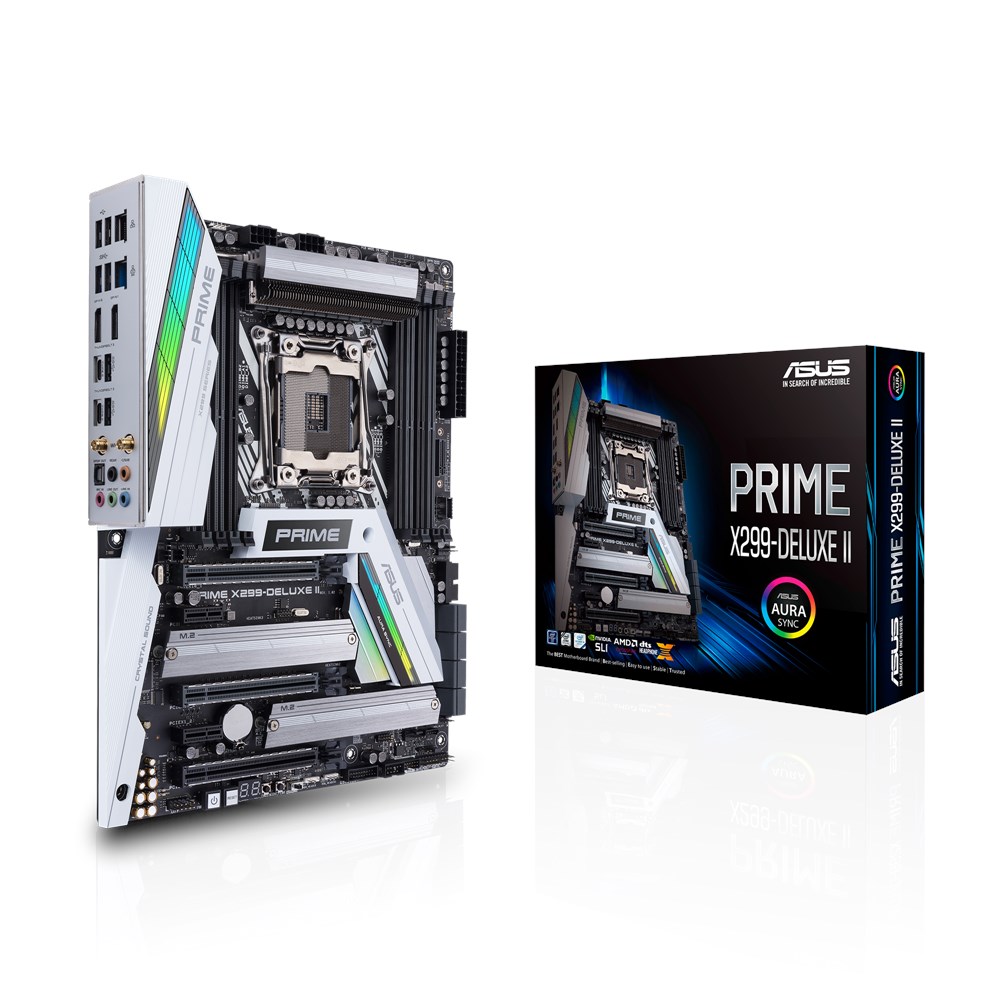

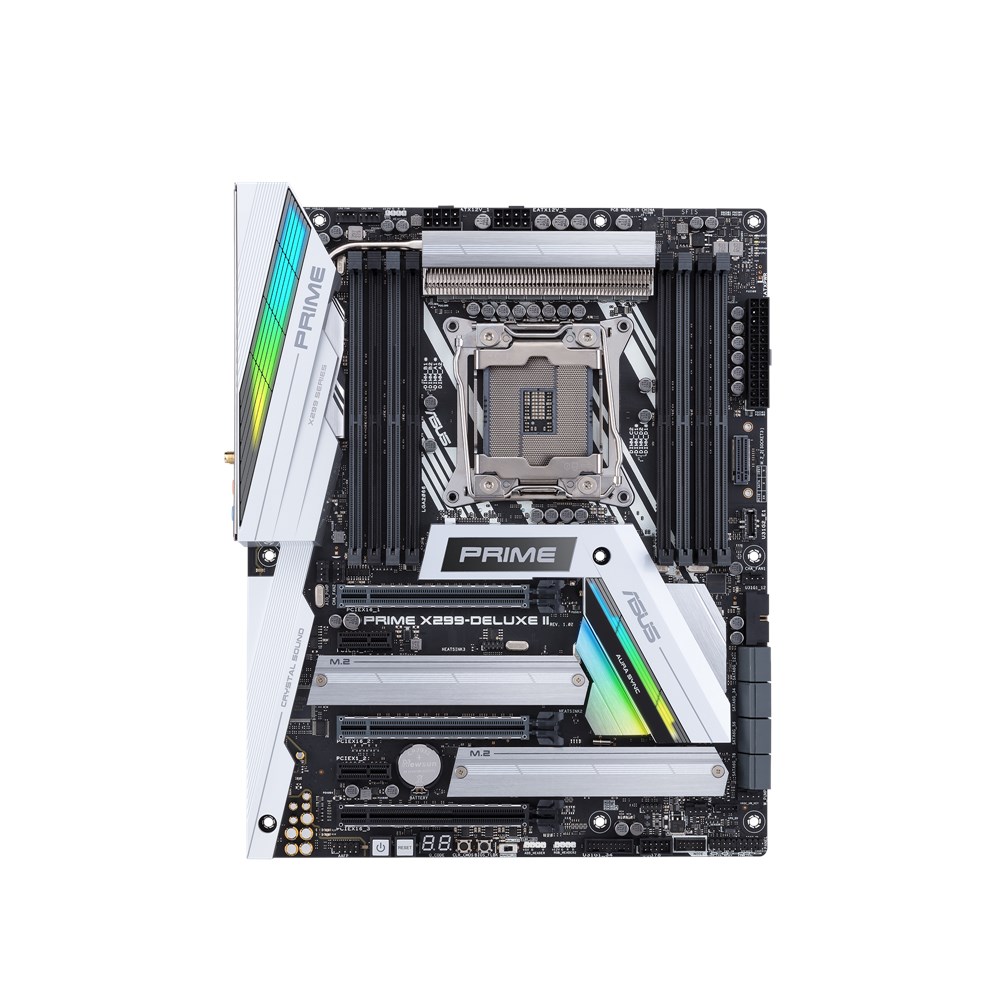

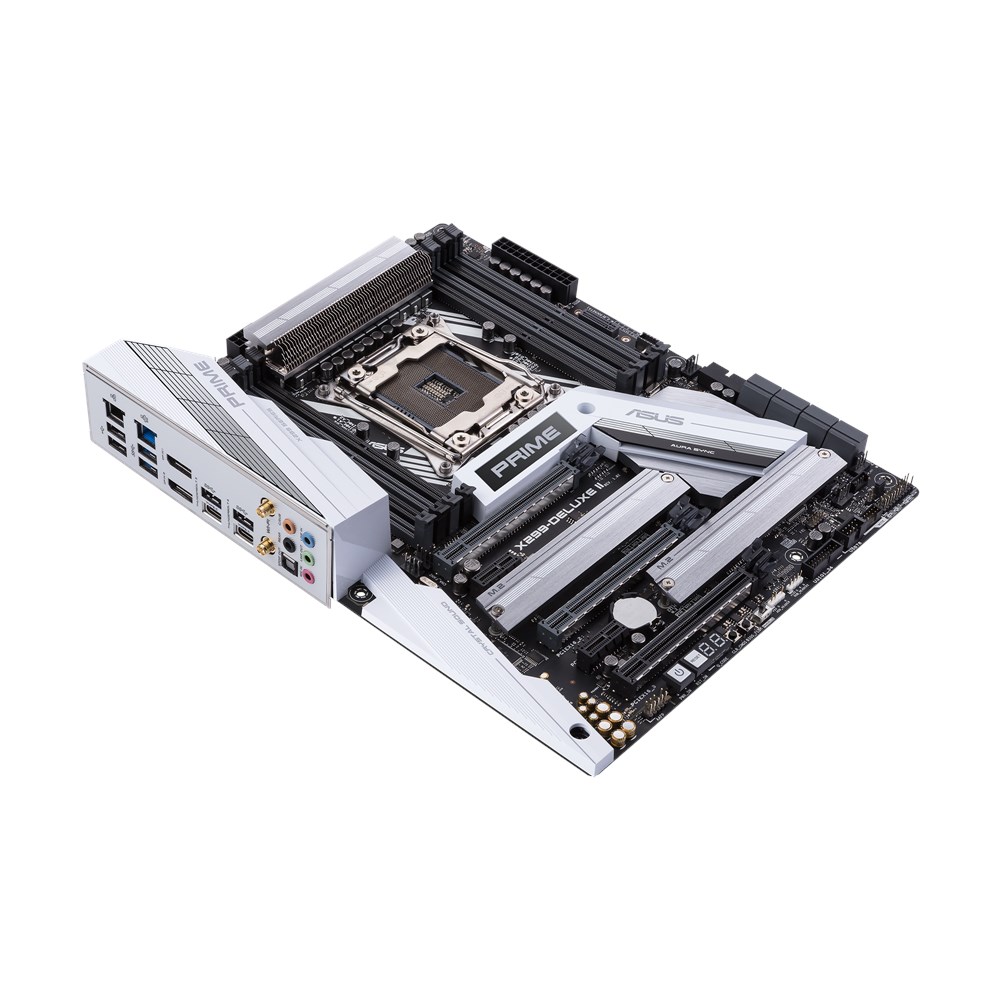

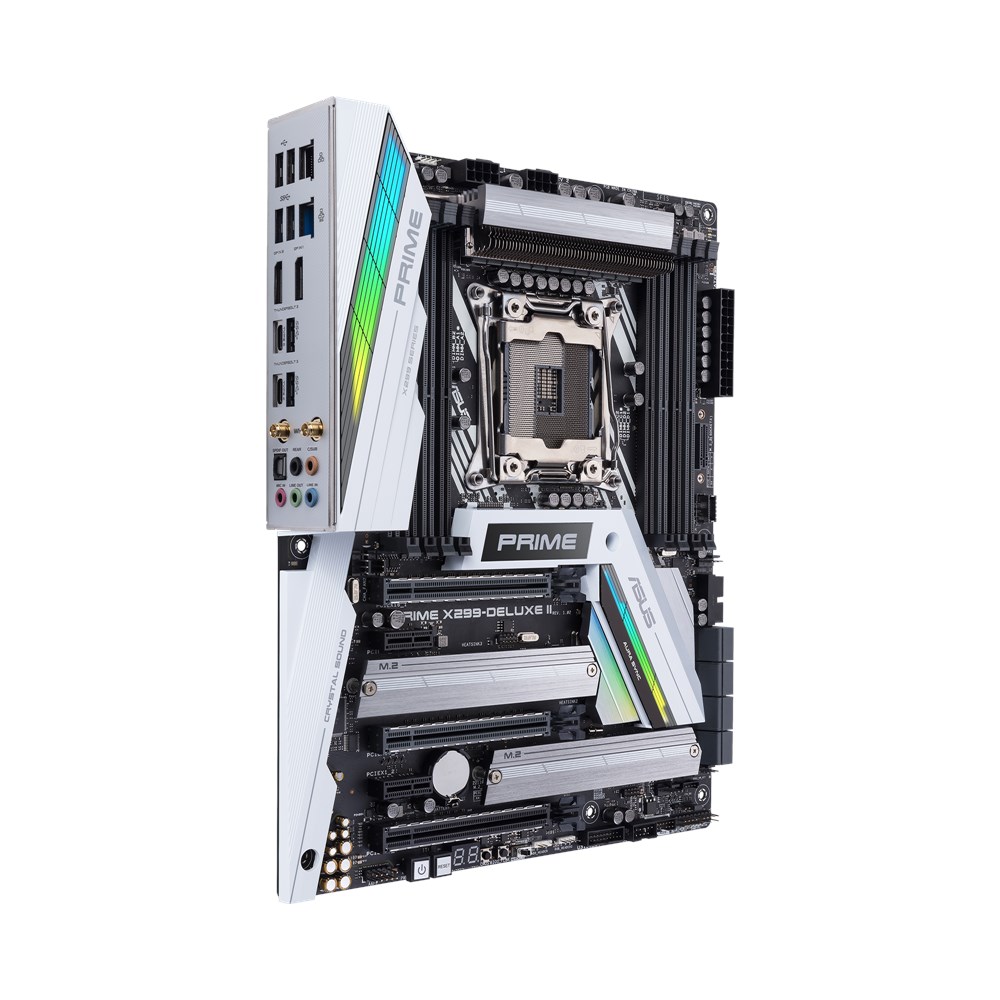

PRIME X299-DELUXE II

PRIME X299-DELUXE II

VRMヒートシンクとM.2ヒートシンク設計の向上、DDR4 4266(O.C.)MHz、802.11ac Wi-Fi、トリプルM.2、Type-C Thunderbolt 3ポート、Intel VROC対応を備えたIntel LGA 2066 ATXマザーボード

  • 5-Way Optimization: ワンクリックでシステム全体のチューニングを施し、CPU/GPU負荷型のタスクに最適化されたオーバークロックとインテリジェントな冷却を実現。
  • 業界をリードする冷却機能: Fan Xpert 4、または、ASUSのUEFIで水冷やファンを総合的に管理。
  • 最適化された熱設計: VRMヒートシンクとM.2ヒートシンクのフィンアレイ設計の向上により効率的な冷却と最適な性能を実現。
  • 次世代の接続性: Aquantia 5Gbps LAN、Intel Wireless-AC 9260、DisplayPort 1.4搭載のThunderbolt 3(Type-C)×2、M.2×3、フロントUSB 3.1 Gen 2コネクター。
  • LiveDash: 2インチのカスタマイズ可能なオンボードディスプレイにシステム温度、CPU周波数、ファンのスピード、カスタムのグラフィックスやアニメーションを表示。
  • プリマウントI/Oシールド: 耐静電気放電機能を備え、システムに組み込みやすいように事前に調整。



ASUS Prime X299-Deluxe IIは、プロのコンテンツクリエーターや、日中は熱心に仕事をこなし夜はさらに遊びに熱中するパワーユーザー向けに設計されたATXマザーボードです。この強力で革新的なマザーボードによって、より高度な制御が可能になり、最大限の性能、冷却、パーソナライズを簡単に実現できます。このため、創造、研究、娯楽、限界の突破を目指しているのであれば、 Prime X299-Deluxe IIがその要求を満たします。

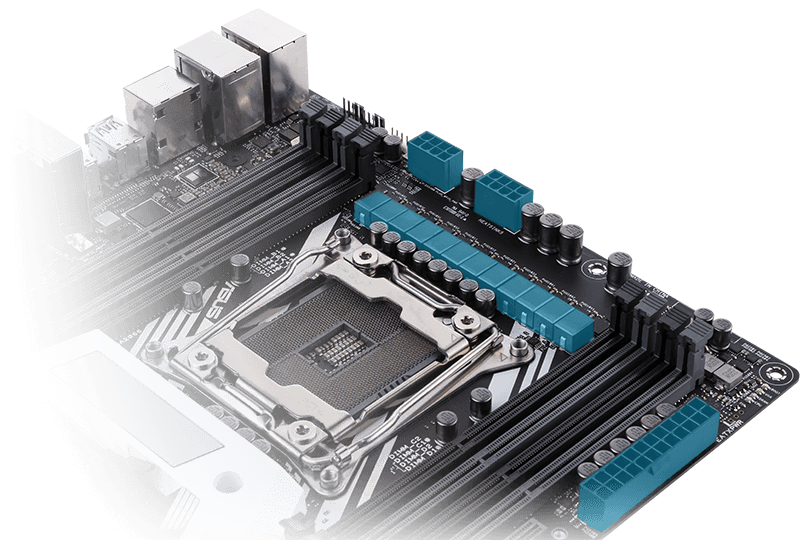

電源供給の向上とデュアルProCoolコネクター

最大18コア、4つのメモリチャンネル、44のPCIeレーンを備えた最新のIntel® Core™プロセッサーは、通常のデスクトップCPUよりも多くの電力が必要となります。
Prime X299-Deluxe IIは、ソケットに接続されたパワーステージを12個、DRAM用にさらに2個確保しています。
12Vの電力をプロセッサに直接通すデュアル8ピンコネクターを搭載してマザーボードとPSUの接続も強化しています。
これらのコネクターはProCool設計に基づいており、中空ピン付きの従来のコネクターよりも多くの電流を処理できるソリッドピンを採用しています。







VRMデザイン

より高い電源要件は、大きさと表面積のバランスを慎重に考慮したより頑丈なヒートシンクによってバランスを保つことで、最大限の放熱を達成しています。
シャーシ内で最大のエアフローのパスにVRMヒートシンクアレイとヒートパイプを配置することで、Prime X299-Deluxe IIは、最新のIntel Core Xシリーズプロセッサに最適な冷却とシステムの安定性を確保しています。





M.2の冷却

長時間の伝達で生じる可能性のある速度低下を回避できるように、パッシブヒートシンクの下に2つのM.2スロットを配置しています。
3番目のM.2スロットは、メモリスロット付近のPCBから垂直に突き出しており、接続したドライブがCPUソケット周辺のエアフローを受けられます。







冷却設計

Prime X299-Deluxe IIは史上最も包括的な冷却コントロールを備えており、Xpert 4またはUEFI BIOSを介して設定可能です。





Fan Extension Card II

Fan Extension Card IIを新たに搭載したPrime X299-Deluxe IIには、FanXpert 4を介して制御可能なヘッダーが6基追加されています。
このカードの3つの温度センサーヘッダーがオンボードの温度センサーを補完し、さらには、異なるコンポーネントに取り付け可能なサーミスターを3つ搭載しています。
冷却用のヘッダーの追加に加えて、RGB LEDストリップ用のヘッダーを3基確保しています。

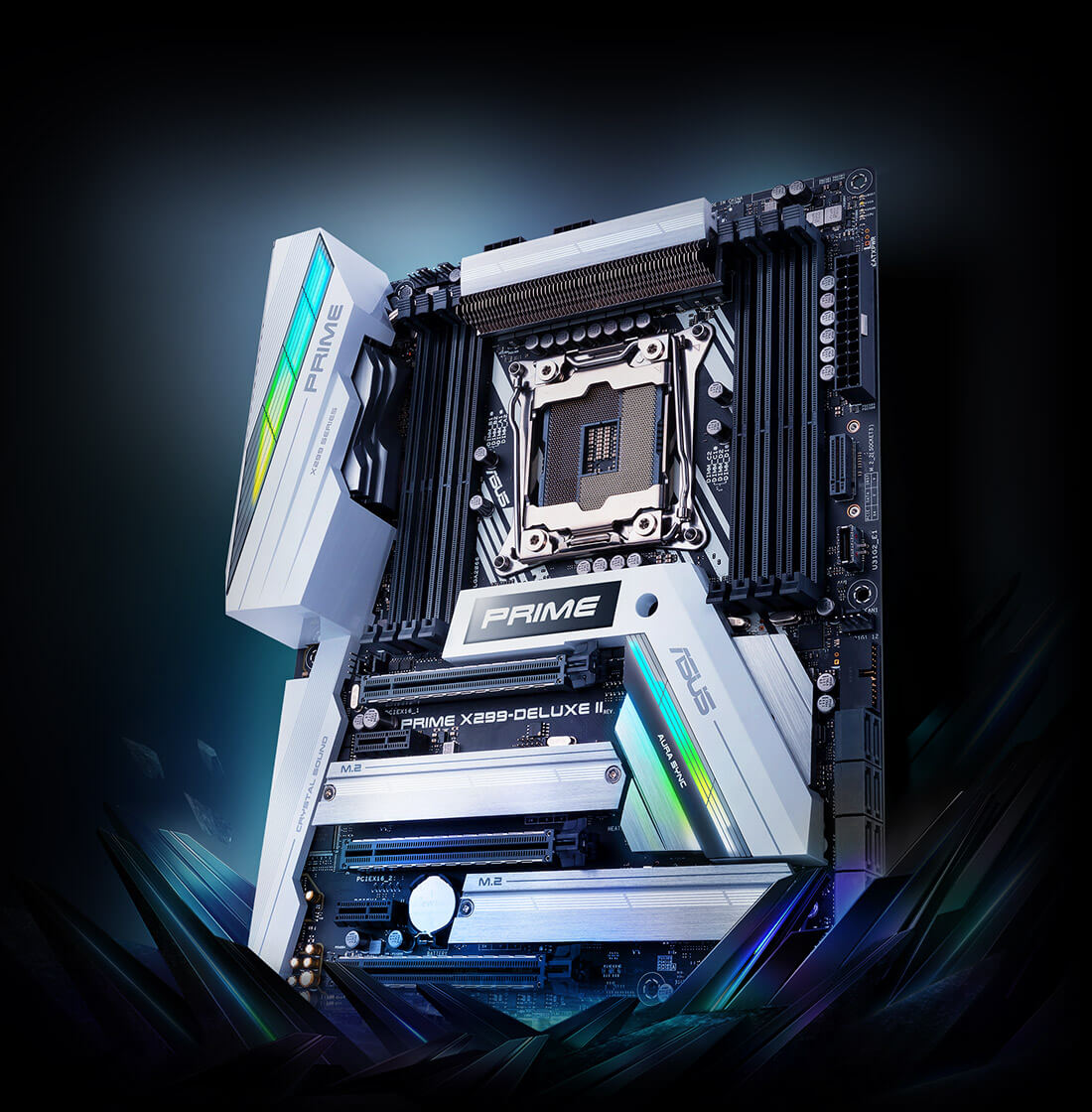

5-Way Optimization


ワンクリックで複雑なチューニングを自動設定します。5-Way Optimizationは PCビルドに合わせてカスタマイズされたオーバークロックと冷却の設定を提供し、自動的にシステム全体のチューニングを施します。


・ユーザーそれぞれのシステム構成用に最適化されたオーバークロックおよび冷却プロファイルを提供する自動チューニングユーティリティ

・冷却ファンは日常的な用途では静粛性が保たれ、システムがCPUやGPUに多大な負荷をかけるタスクの実行中には最適なエアフローを提供します

・ユーザーがCPUまたはメモリのワークロードを軸に最適化とオーバークロックを可能にする全く新しいストレステスト

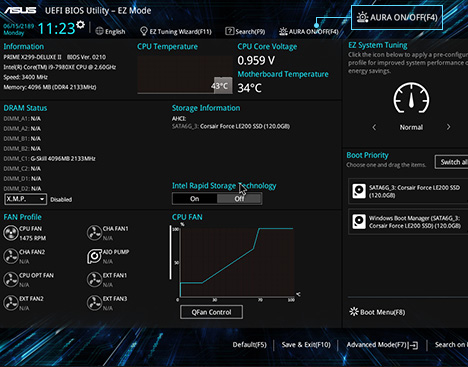

各種メディアから高い評価を得たUEFI BIOS

UEFI BIOSは、あらゆるPCビルドという旅における早期のチェックポイントです。Prime X299-Deluxe IIは、その旅を最高にするものを提供します。

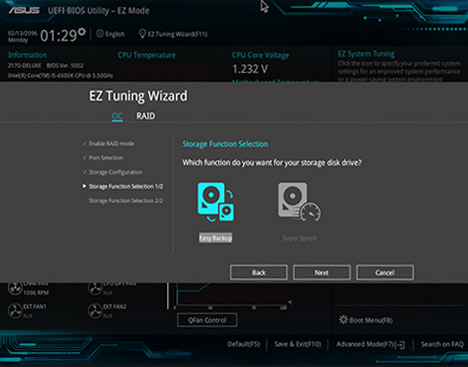

EZ Tuning Wizard
CPUのオーバークロックを迅速に適用してシステムのパフォーマンスを向上させるか、RAIDを構成してデータの取得とバックアップを高速化することができます。





Aura On/Off モード
Aura RGBライティングまたはすべてのオンボードLEDを即座に有効/無効に切り替えて、ステルスモードに移行可能です。








OCデザイン - ASUS PRO CLOCK II テクノロジー

専用のベースクロック(BCLK)ジェネレータがCPUとメモリのオーバークロックマージンを拡張します。
このカスタムソリューションはTPUと連携して、電圧およびベースクロックのオーバークロック制御を強化し、インテル® Core X シリーズ・プロセッサーが持つパフォーマンスを自在に引き出す柔軟性を提供します。

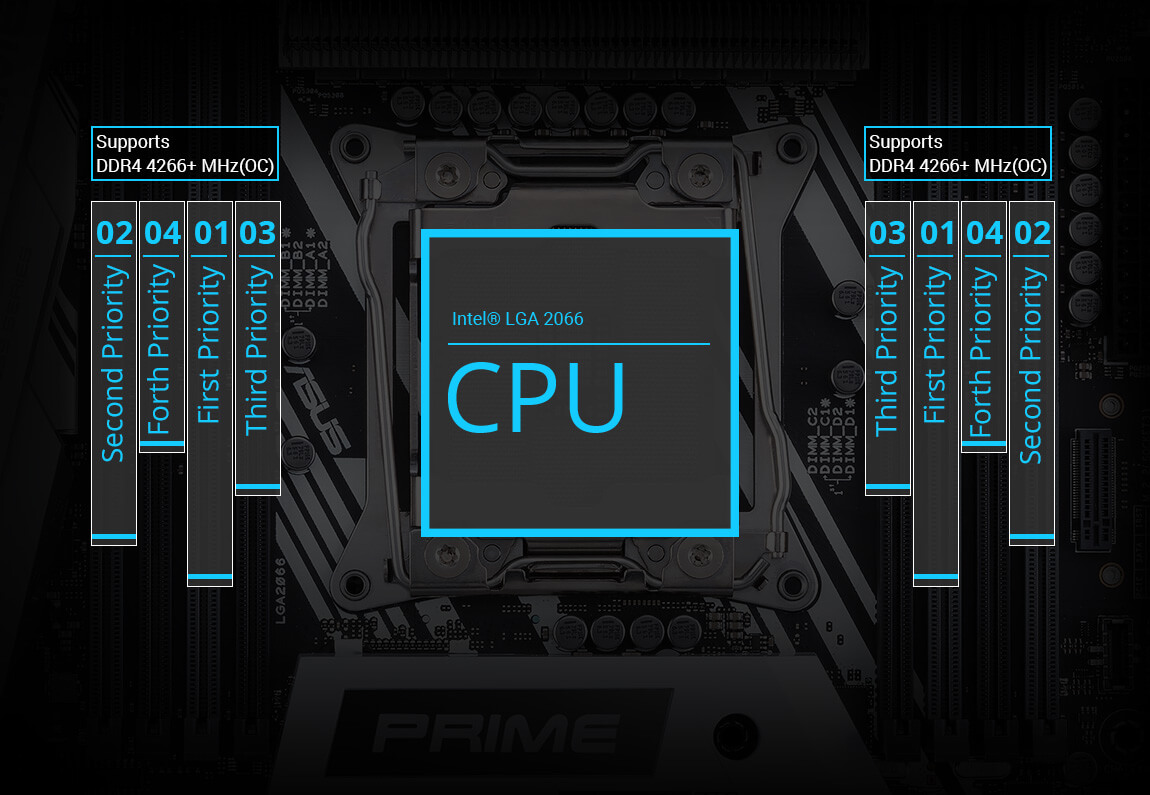

メモリをより早くする

第3世代のASUS T-Topologyは、タイムアライメントされたシグナリングと最小限のクロストークを実現する最適化されたトレースパスにより、メモリの安定性と互換性を強化し、DDR4 4266MHz以上のメモリ周波数をサポートします。







マルチGPU対応

CPUのPCI Expressレーンを最大44個備えている場合、フル装備は新たな意味を持ちます。
これらのレーンは、マザーボードのトリオのPCIe x16スロットにわたってx16/x16/x8構成に分けることが可能で、GPUを搭載することで、3Dレンダリング、科学研究、財務モデリング、AIトレーニングといった多様化が進む作業負荷の高速化を実現します。

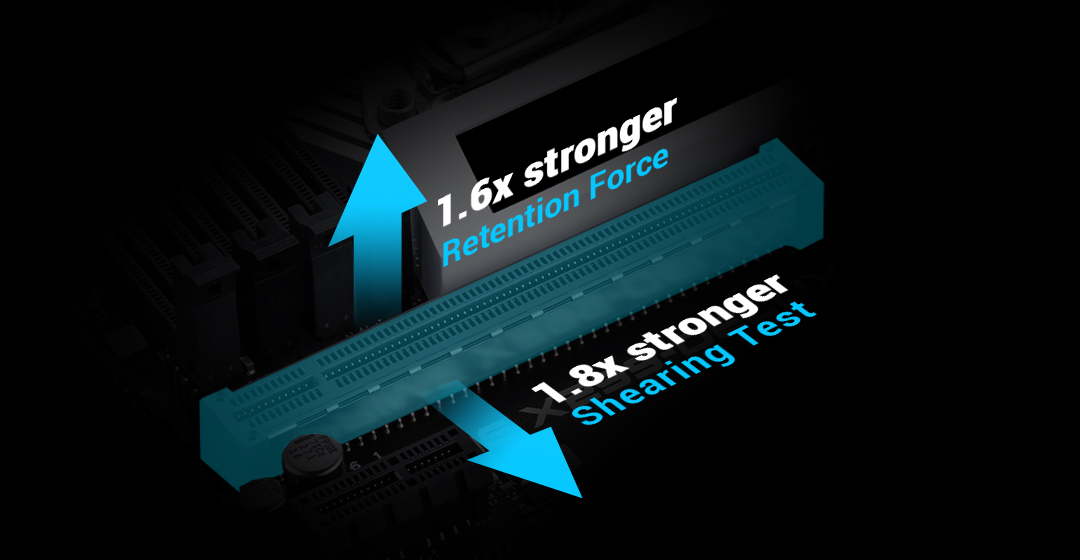

SafeSlot - 接続したグラフィックスカードを保護

SafeSlotは、ASUSの独自設計による改良型PCIeスロットで、優れた保持力と剪断抵抗力を持ちます。
新しいインサート成形プロセスを使用してシングルステップで製造された本スロットは、更なる耐久性を得るために金属製の補強板を備え、追加のはんだ付けポイントによってマザーボードにしっかりと固定されています。








VROC - RAIDをアップグレード



PCIeスロットの使用により、IntelのVROCテクノロジーとマザーボードに接続された特別なキーを介してブート可能なRAIDアレイを直接CPUに接続できます。

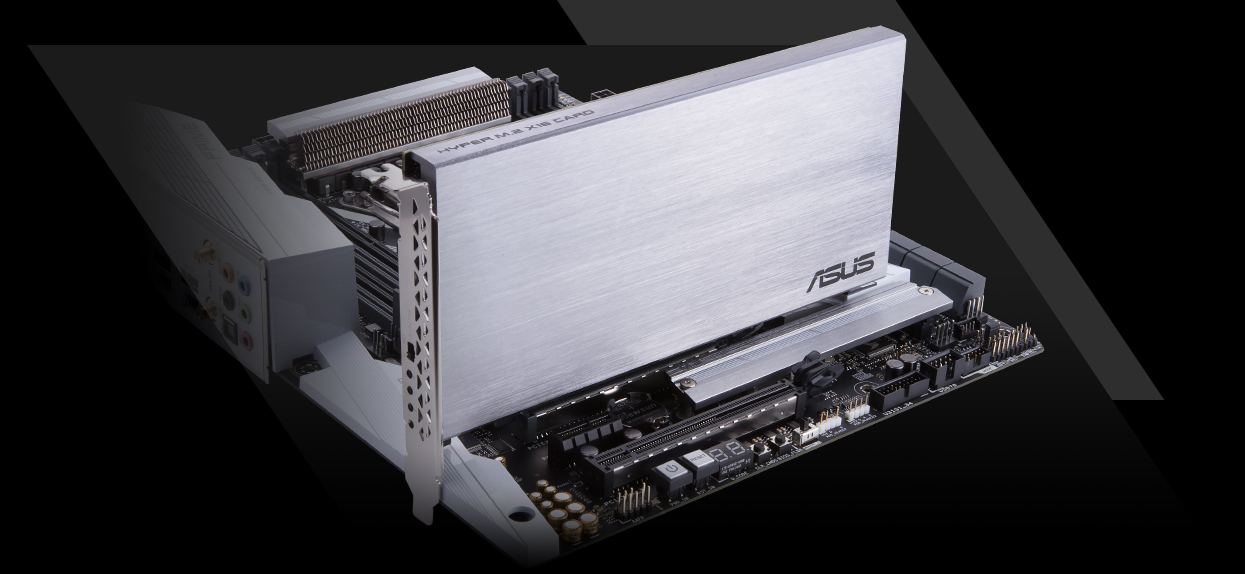

Hyper M.2 x16 Card V2*の装着により、Prime X299-Deluxe IIは、冷却機能が統合されたシングルx16カードに最大4枚のNVMe SSDを搭載可能です。
オンボードのSSDの追加によって多くの超高速ストレージにアクセスできることを考慮に入れると、VROCが複数のカードに及ぶアレイに対応することで、さらに速度と容量を向上させられます。

* ASUS Hyper M.2 x16 Card V2は別途購入する必要があります。
** VROC RAIDアレイを有効にするにはVROCキーが必要です。VROCキーの販売の詳細については、現地のIntel代理店にお問い合わせください。

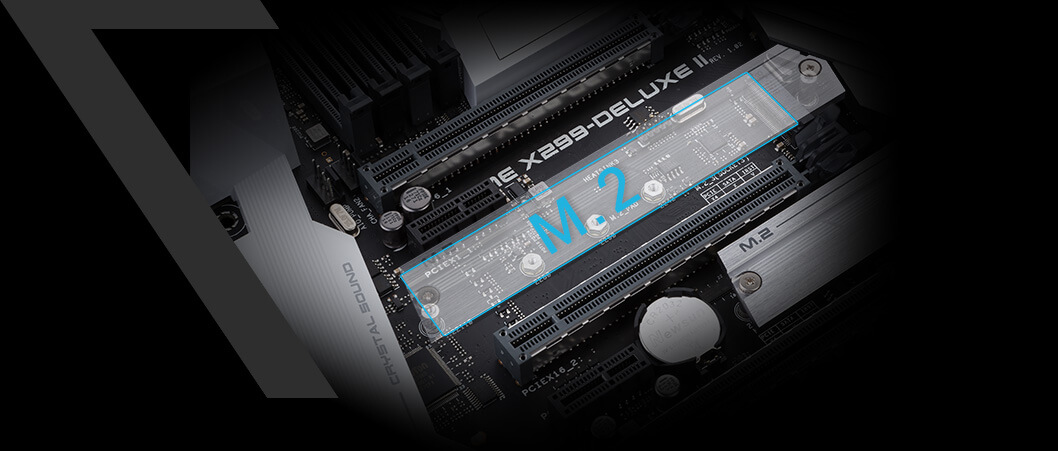

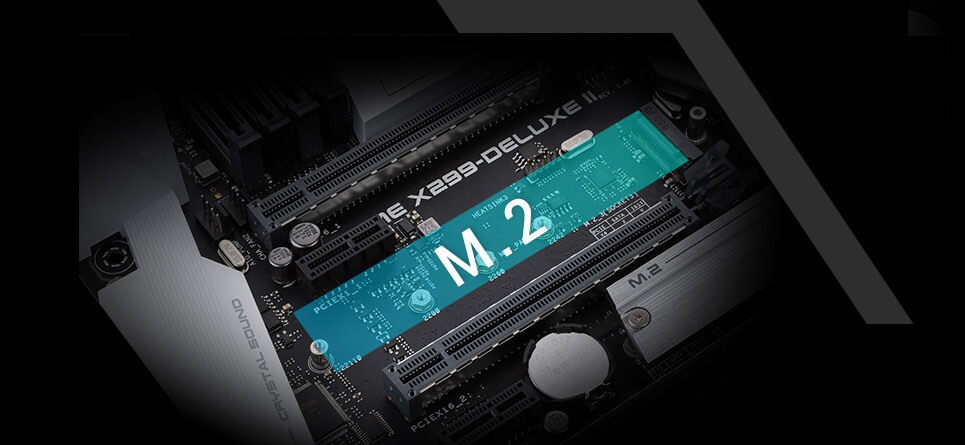

M.2 - オンボードのM.2で速度を達成

x4 PCI Express 3.0/2.0の帯域幅で、M.2は最大32Gbpsのデータ転送速度をサポートします。
オペレーティングシステムやアプリケーションドライブに最適な選択であり、データへの高速アクセスを実現します。
また、3つのスロットはすべて、110mmを超えるM.2ドライブをサポートしており、80mm未満のスティックのフラッシュストレージ用の空間を確保しています。







Intel Optane™メモリ- Intel Optane memory ready

Intel Optane™は、 Prime X299-Deluxe IIがサポートする画期的な不揮発性メモリテクノロジーです。
Intel Optaneメモリモジュールは、接続したストレージを高速化してブート時間とロード時間を短縮するので、あらゆる処理の速度とレスポンスが向上します。







Thunderbolt™ 3ポート - Thunderbolt 3の非常に速い速度と上下の向きを問わない接続を体験できます。

高速の外部ストレージが多くのワークステーションで必要となるため、Prime X299-Deluxe IIでは、最大40Gbpsの集約インターフェイスの帯域幅とThunderbolt 3が統合されています。

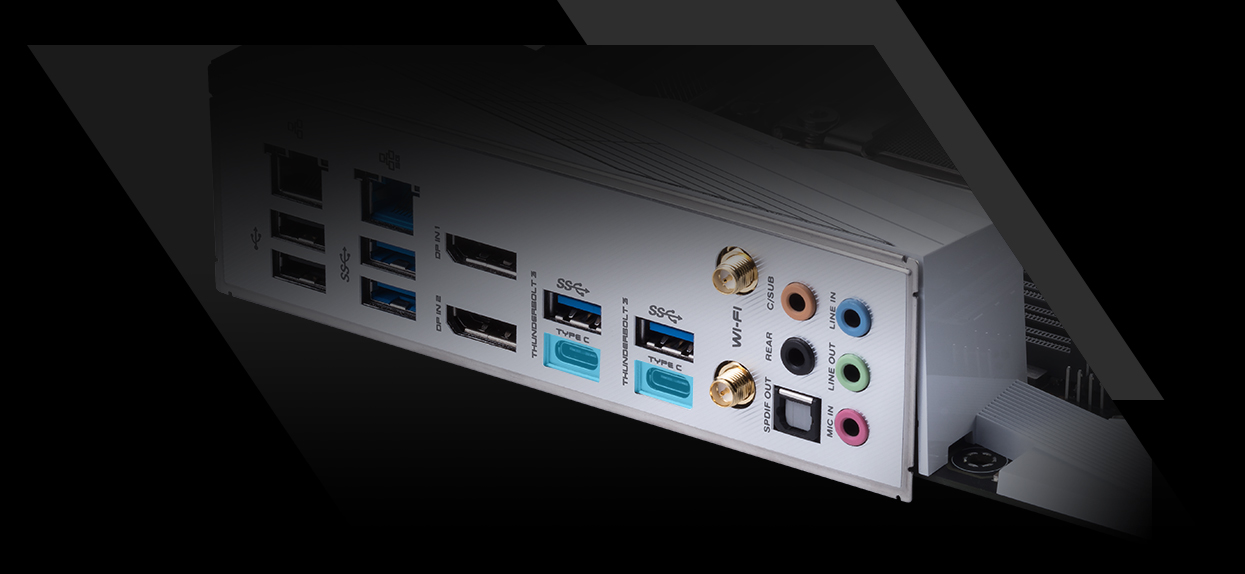

背面のI/Oパネルには、DisplayPort 1.4出力とデータをサポートするデュアルThunderbolt 3 Type-Cポートを備えています。
1つのThunderbolt 3ポートから最大6台のデバイスをデイジーチェーン接続可能で、この方式で接続された高速充電のデバイス用に15Wまでの電力に対応できます。

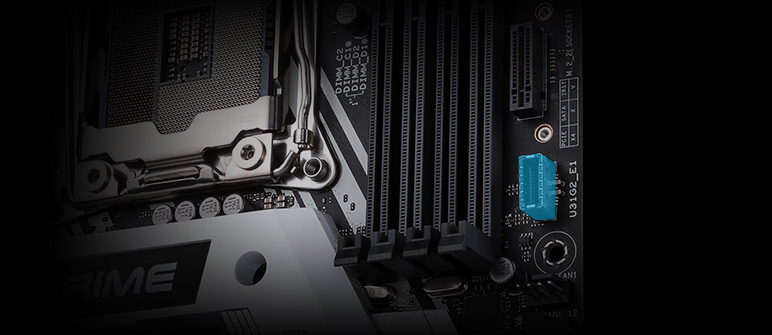

USB 3.1 フロントパネルコネクタ―

Prime X299-Deluxe IIのフロントパネルUSB 3.1コネクターは、次世代のPCケースとデバイスに対応します。

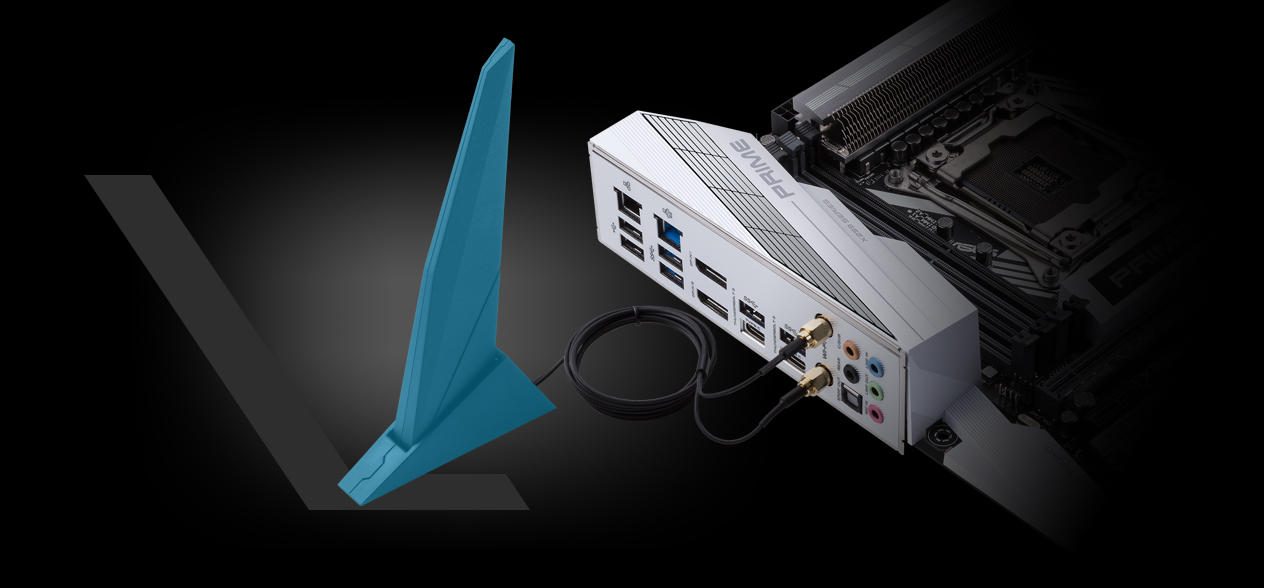

Intel Wireless-AC 9260 - 統合されたWi-Fi 5

Prime X299-Deluxe IIは、2x2 MU-MIMOと160MHのワイドチャンネルを備えたIntel Wireless AC-9260 Wi-Fi 5(802.11ac)を搭載しており、最大1.73Gbps*の無線速度に対応します。
実際には、Wireless-AC 9260 Wi-Fi統合アダプターにより、他のWi-Fiソリューションに比べて無線データの速度が最大2倍向上します。
このため、マシンがルーターから離れていても高速でスムーズな転送が可能です。
Intel Wireless-AC 9260はBluetooth 5.0に対応し、これまでより速度が最大2倍、距離が最大4倍向上した接続を利用できます。

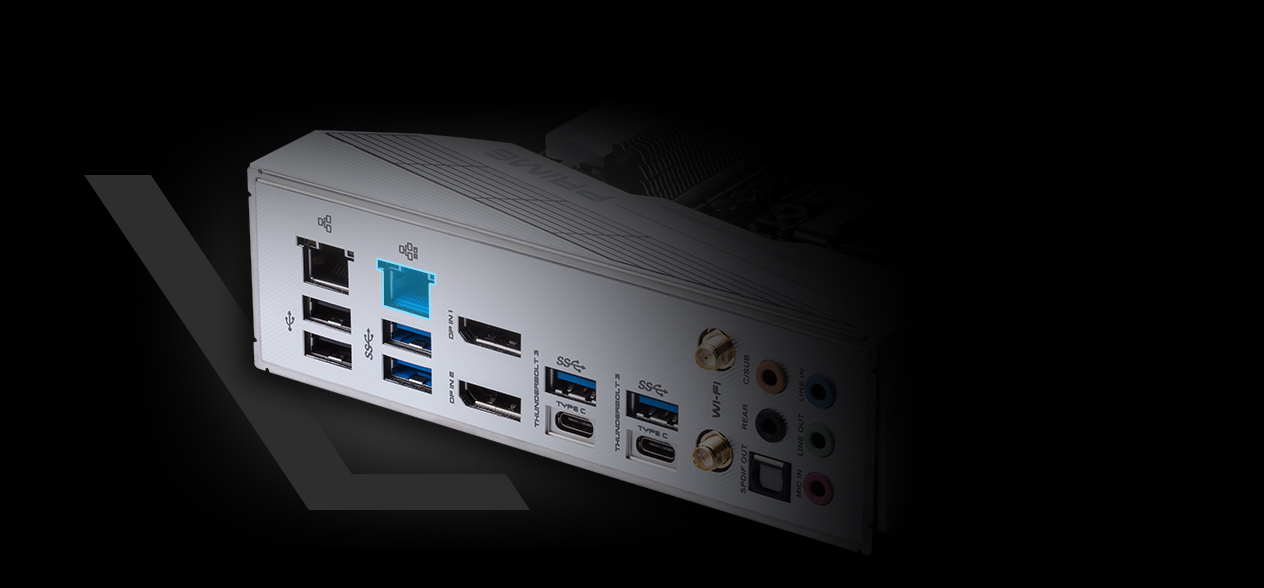

Aquantia® AQC-111C 5G LAN  - 高速ネットワーク内蔵

Prime X299-Deluxe IIに搭載された5Gbpsイーサネットは、標準ギガビットイーサネットの最大5倍の帯域幅を提供します。
非圧縮の4K UHDビデオのストリーミングを途切れることなく視聴可能で、これまで以上に高速なバックアップとファイル転送が可能です。
中間接続にも対応しているので、最適な帯域幅の選択が容易となり、最大5Gbpsまでの任意の速度で超低遅延のメリットを受けられます。

* ネットワークの環境により速度は変わります。






Intelイーサネット - 優れたゲーム体験のためのスループットの向上とCPU使用率の低減

Prime X299-Deluxe IIは、最新のIntelイーサネットを搭載しています。
IntelのLANには、CPUオーバーヘッドを軽減するという利点があり、非常に高いTCPとUDPのスループットの提供により高速で滑らかなデータ転送を実現します。

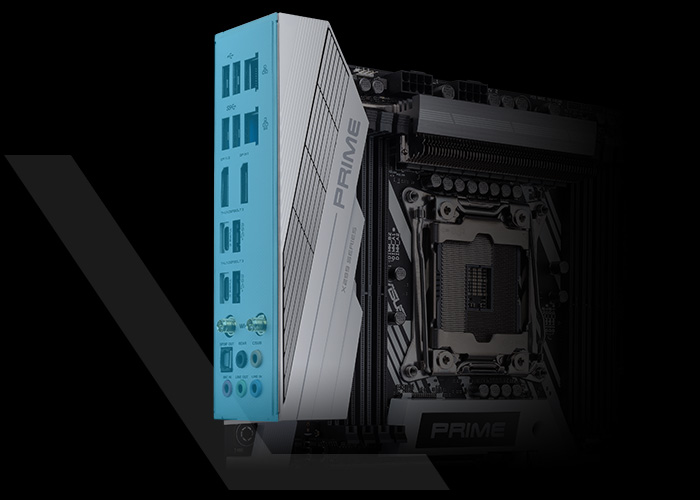

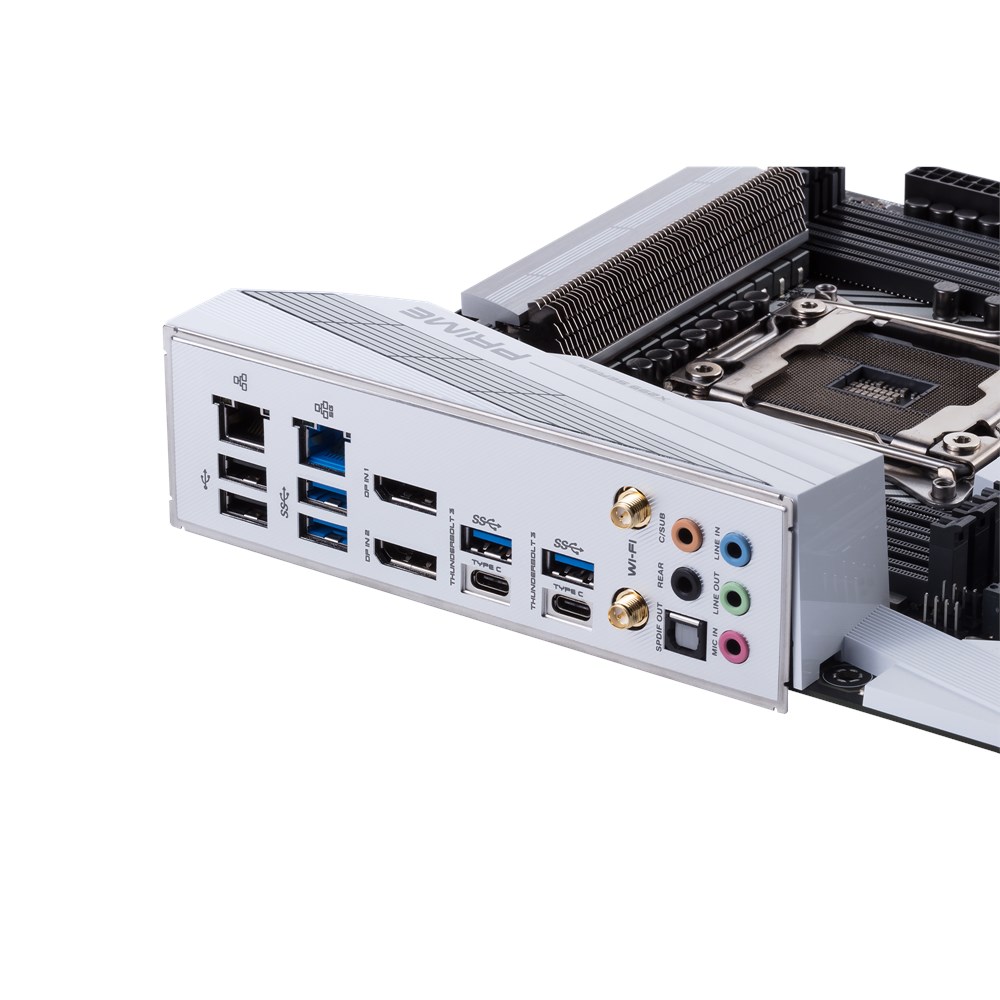

プリマウントI/O - 間違えることなくセットアップ完了

ROGシリーズで初めて採用されたプリマウントI/Oシールドではフォームが機能に対応します。
Prime X299-Deluxe IIで利用可能なこの機能により、初心者ビルダーも経験豊富なベテランも同様にインストールプロセスを合理化できます。







LiveDash OLED - 一目でシステム情報を確認

Prime X299-Deluxe IIには、マザーボードの中心を占める2インチのLiveDash OLEDがあります。
クロック速度、温度、電圧のような重要なシステム統計情報をわかりやすく表示できるように配置されています。
パーソナライズをさらに楽しめるように、テキストやアニメーションGIFなどのカスタムイメージを簡単に追加できます。

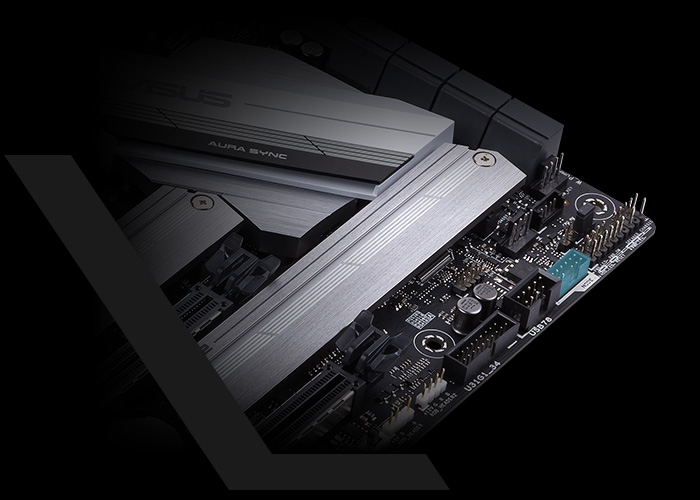

ASUSノード - 常に先行するヘッダー

全く新しいASUSノードコネクターは、DIYコンポーネントとビルドに多くの可能性をもたらす双方向インターフェイスを提供します。
同梱のASUS Fan Extension Card IIはノード経由で接続しますが、In Winがシャーシに適合する互換性のあるOLEDパネルを開発しており、LiveDash機能と直接UEFIブート可能な機能の両方に対応します。
FSPは、ノードに接続して電源情報、温度、CPUファンに対する有効なコントロールを共有できるHydroDPM 1000W PSUを作り上げました。








Aura Sync - Outshine the competition

十分に調整されたパワーユーザーのシステムは、それに相応する美しさを伴います。
ASUS Auraは、内蔵RGB LED、およびオンボード4ピンRGBヘッダー*に接続されたLEDストリップ用の様々な機能プリセットを搭載したフルRGBライティングコントロールを備えています。
また、増え続けるAura対応のASUSハードウェアのポートフォリオとすべて同期可能です。

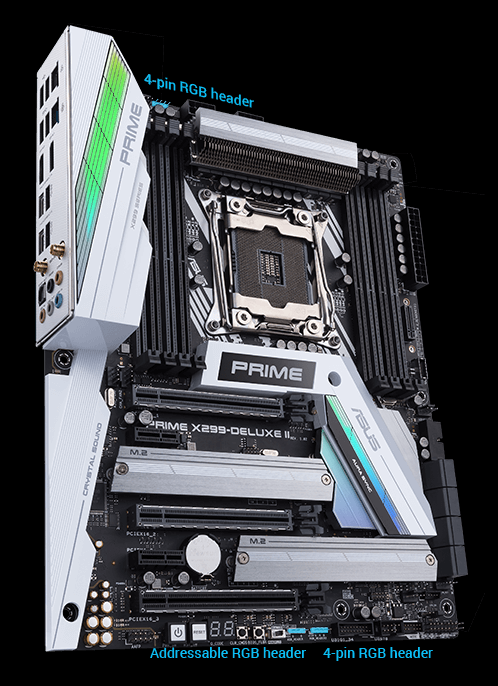

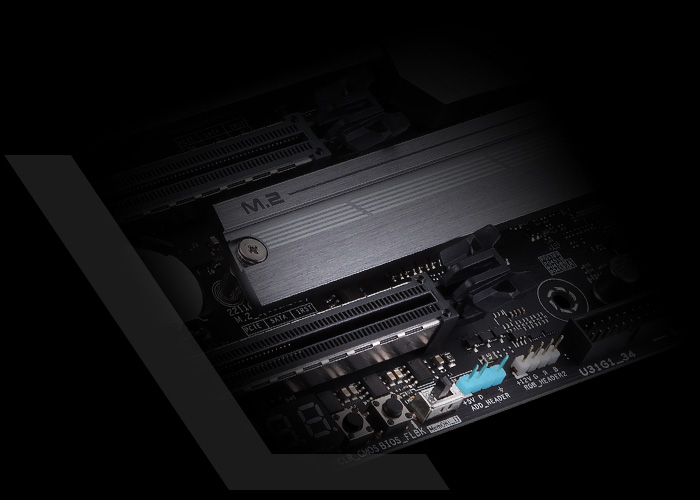

アドレサブルRGB LEDストリップヘッダー - すべてのLEDをコントロール

Prime X299-Deluxe IIは、ライティングストリップ、ファン、互換性のあるPCケースに適した専用のアドレサブルRGBヘッダーを備えています。
Auraソフトウェアにはアドレサブル周辺機器用に多数のエフェクトが用意されているので、Aura SDKが次の段階に進むことで、開発者がLEDごとに個別にコントロール可能となり、ライティングの可能性が無限大に広がります。

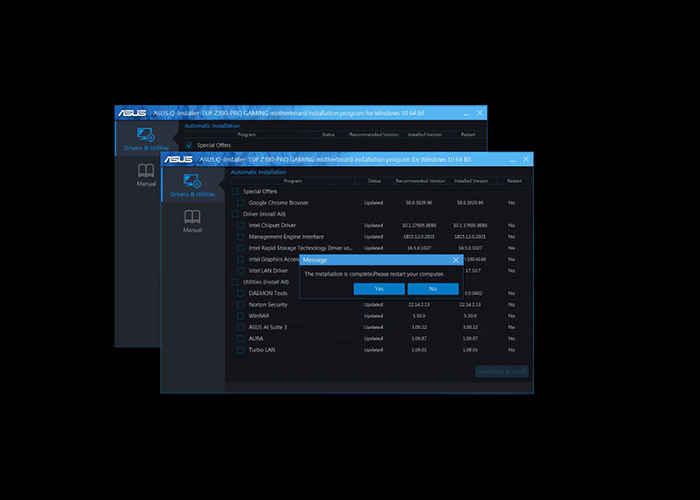

Asus Qインストーラー - ドライバディスク不要のクイックインストール

Qインストーラーソフトウェアにより、お使いのマザーボードに対応する最新のドライバとユーティリティをシングルクリックですべてダウンロードするか、あるいは必要なものだけ選択することができます。





Intel X299 チップセット
Intel X299チップセットはLGA 2066ソケットIntel Core Xシリーズプロセッサをサポートしています。
シリアルポイントツーポイントリンクの活用により性能が向上し、帯域幅と安全性の向上を実現します。
さらに、X299は、より高速なデータ取得のために、最大10個のUSB 3.1 Gen 1ポート、8つのSATA 6Gbpsポート、32Gbps M.2をサポートしています。






Intel® LGA 2066 ソケット Intel® Core™ X-series プロセッサ
Intel Core X-series processors (6-core and above): 4-channel (8-DIMM), 44/28 PCI Express 3.0/2.0 レーン

対応CPU Intel Socket 2066 Core X-Series Processors
* The Intel Turbo Boost Max Technology 3.0 support depends on the CPU types
搭載チップセット Intel X299
メインメモリ Intel Core X-series Processors (6-core above)
8 x DIMM, Max. 128GB, DDR4- 4266(O.C.)/ 4200(O.C.)/ 4133(O.C.)/ 4000(O.C.)/ 3600(O.C.)/ 2666/ 2400/ 2133 MHz Non-ECC, Un-buffered Memory
Supports Intel Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
Thunderbolt 2 x Intel Thunderbolt 3 ports(TypeC) support DisplayPort and Thunderbolt video outputs
Supports DisplayPort 1.4/ with max. resolution 7680/ x 3840/@ 60 Hz*
* VGA resolution support depends on VGA cards' resolution.
Data transfer rate up to 40 Gbps
Daisy-chain up to 12 Thunderbolt devices
Up to 5V/3A, 15W charging support
マルチGPU対応 Supports NVIDIA Quad-GPU SLI Technology
Supports NVIDIA 3-Way SLI Technology
Supports NVIDIA 2-Way SLI Technology
Supports AMD Quad-GPU CrossFireX Technology
Supports AMD 3-Way CrossFireX Technology
拡張スロット 44-Lane CPU-
3 x PCIe 3.0/2.0 x16 (x16, x16/x16, x16/x16/x8)
2 x PCIe 3.0/2.0 x1 *1
28-Lane CPU-
2 x PCIe 3.0/2.0 x16 (x16, x16/x8)
1 x PCIe 3.0/2.0 x16 (x2 mode) *2
2 x PCIe 3.0/2.0 x1 *1
ストレージ機能 Intel X299 Chipset :
1 x M.2 x4 Socket 3, with M Key, type 2242/ 2260/ 2280/ 22110 storage devices support (SATA mode & X4 PCIE mode)
1 x M.2 x4 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode)
8 x SATA 6Gb/s port(s)*1
Support Raid 0, 1, 5, 10
Intel Rapid Storage Technology supports
Intel Core X-series Processors (6-core above) :
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode)
Support Raid 0, 1, 5, 10
Intel Rapid Storage Technology Enterprise supports
Intel Optane Memory Ready
LAN機能 Aquantia AQC111C 5G LAN
Intel I219V, 1 x 1000BASE-T/100BASE-TX/10BASE-T LAN
ASUS Turbo LAN Utility
ASUS LAN Guard
無線機能 Intel Wireless-AC 9260
Wi-Fi IEEE802.11ac/n/a/g/b
Supports dual band frequency 2.4/5 GHz
Supports MU-MIMO
Supports channel bandwidth: HT20/HT40/HT80/HT160. Up to 1.73Gbps transfer speed
Bluetooth機能 Bluetooth 5.0
オーディオ機能 Realtek S1220A 8-Channel High Definition Audio CODEC
- Power pre-regulator reduces power input noise to ensure consistent performance
- Impedance sense for front and rear headphone outputs
- Internal audio Amplifier to enhance the highest quality sound for headphone and speakers
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- DTS Headphone:X
- Optical S/PDIF out port(s) at back panel
- Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference
- Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals
- Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity
- Unique de-pop circuit: Reduces start-up popping noise to audio outputs
USB機能 Intel Thunderbolt 3 Controller :
2 x USB 3.1 Gen 2 port(s) (USB Type-CTM)
ASMedia USB 3.1 Gen 2 controller : *1
1 x USB 3.1 Gen 2 front panel connector port(s)
Intel X299 Chipset :
5 x USB 3.1 Gen 1 port(s) (1 at back panel, , 4 at mid-board)
Intel X299 Chipset :
4 x USB 2.0 port(s) (2 at back panel, , 2 at mid-board)
ASMedia USB 3.1 Gen 1 Hub :
3 x USB 3.1 Gen 1 port(s) (3 at back panel, )
独自機能 OC Design - ASUS PRO Clock II Technology
5-Way Optimization by Dual Intelligent Processors 5
- 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo Core App
ASUS 5X Protection III :
- ASUS SafeSlot Core: Fortified PCIe Slot prevents damage
- ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges!
- ASUS Overvoltage Protection: World-class circuit-protecting power design
- ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability!
- ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention
- ASUS ESD Guards - Enhanced ESD protection
2 ” LiveDash
AURA :
- Aura RGB Strip Headers
- Aura Lighting Effects Synchronization with compatible ASUS ROG devices
- Aura Addressable Strip Header(s)
ASUS Exclusive Features :
- USB BIOS Flashback
- MemOK! II
- AI Suite 3
- Ai Charger
- Onboard Button : Power/Reset
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Turbo LAN
- Pre- mounted I/O shield
- ASUS NODE : hardware control interface
ASUS Quiet Thermal Solution :
- Stylish Design Heat-pipe solution
- Stylish Fanless Design with M.2 Heat-sink solution
ASUS Q-Design :
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED, HDD LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector
DIY Friendly Design
- Procool
- SafeSlot
Q-Installer
- Auto download driver and software. Friendly for first PC builder.
背面インターフェース 2 x Thunderbolt 3 ports TypeC
2 x DisplayPort IN ports for Thunderbolt 3
1 x LAN (RJ45) port(s)
4 x USB 3.1 Gen 1
2 x USB 2.0 (one port can be switched to USB BIOS Flashback)
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x ASUS Wi-Fi GO! module (Wi-Fi 802.11 a/b/g/n/ac and Bluetooth v5.0
1 x AQC-111C 5G LAN port
基板上インターフェース 1 x Aura Addressable Strip Header(s)
1 x AAFP connector
2 x Aura RGB Strip Header
2 x USB 3.1 Gen 1(up to 5Gbps) connector(s) support(s) additional 4 USB 3.1 Gen 1 port(s)
1 x USB 2.0 connector(s) support(s) additional 2 USB 2.0 port(s)
1 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)
2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode)
8 x SATA 6Gb/s connector(s)
1 x M.2_FAN connector
1 x VROC_HW_Key
1 x CPU Fan connector(s)
1 x CPU OPT Fan connector(s)
2 x Chassis Fan connector(s)
1 x W_PUMP+ connector
1 x AIO_PUMP connector
1 x 24-pin EATX Power connector(s)
2 x 8-pin EATX 12V Power connectors
1 x System panel(s) (Q-Connector) (Chassis intrusion header is inbuilt)
1 x MemOK! II switch(es)
1 x Thermal sensor connector(s)
1 x CPU OV
1 x Power-on button(s)
1 x Reset button(s)
1 x Clear CMOS button(s)
1 x Node Connector(s)
1 x USB BIOS Flashback button(s)
1 x USB 3.1 Gen 2 front panel connector
1 x Q-Code

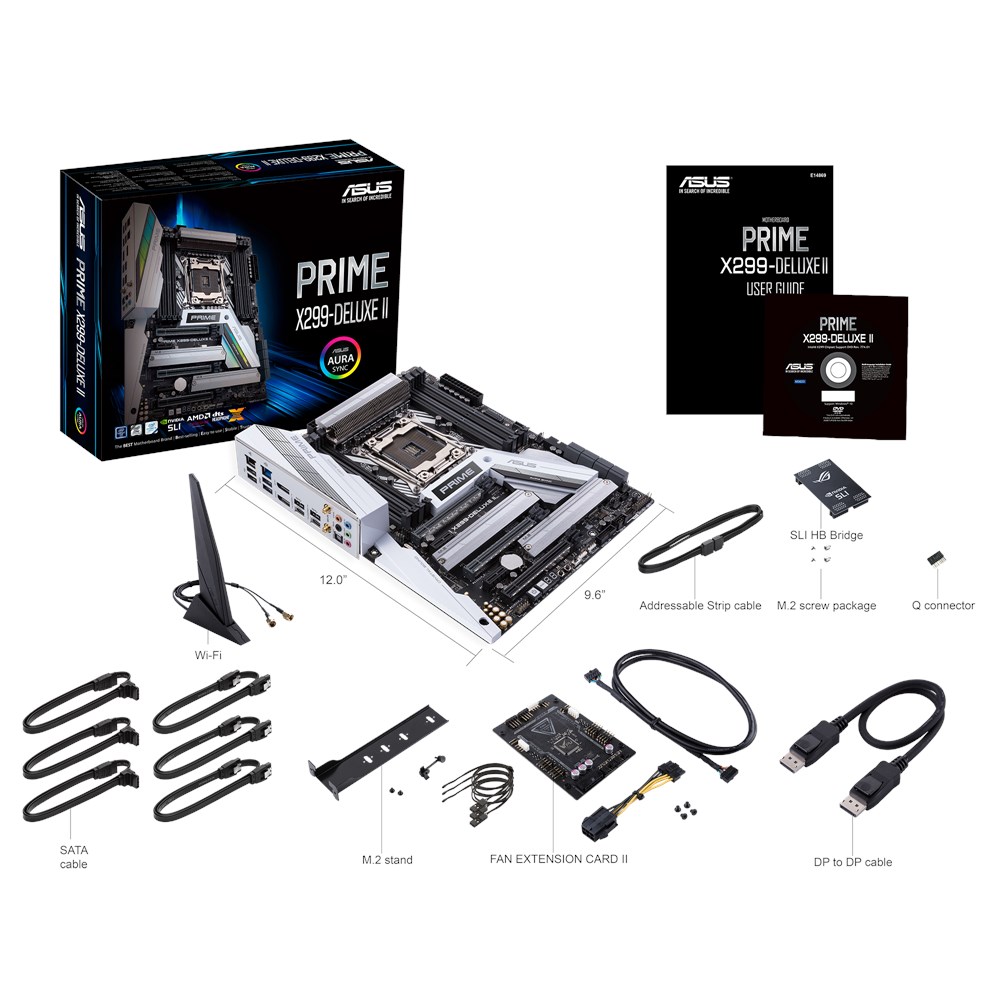

主な付属品 User's manual
1 x Vertical M.2 bracket set
6 x SATA 6Gb/s cable(s)
1 x M.2 Screw Package
1 x Supporting DVD
1 x ASUS 2T2R dual band Wi-Fi moving antennas (Wi-Fi 802.11a/b/g/n/ac compliant)
1 x Fan Extension Card II (6 x 4-pin Chassis Fan connectors, 3 x RGB headers, 3 x 2-pin Thermal sensor header)
1 x Fan Extension Card II power cable
1 x Fan Extension Card II NODE connector cable
1 x Fan Extension Card II screw package
1 x DisplayPort cable
1 x SLI HB BRIDGE(2-WAY-M)
1 x Q-Connector
1 x Extension cable for Addressable LED
3 x Thermistor cable(s)
1 x CPU Fan Holder
BIOS機能 128 Mb Flash ROM, UEFI AMI BIOS, PnP, SM BIOS 3.1, ACPI 6.1, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Last Modified log, F9 Search, F12 PrintScreen, F4 AURA ON/OFF and ASUS DRAM SPD (Serial Presence Detect) memory information
管理機能 WfM 2.0, DMI 3.0, WOL by PME, PXE
サポートDVDの内容 Drivers
ASUS Utilities
EZ Update
Anti-virus software (OEM version)
OS Windows 10 64-bit
フォームファクター(サイズW×D) ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
その他 * 1. PCIEX1_1 shares bandwidth with USB 3.1 Gen 2 front panel connector(U31G2_E1). It is disabled by default.
PCIEX1_2 shares bandwidth with SATA6G_7.
* 2. SATA6G_5 & SATA6G_6 shares bandwidth with PCIEX16_3 when using 28-lane CPU.

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。

ページトップへ
