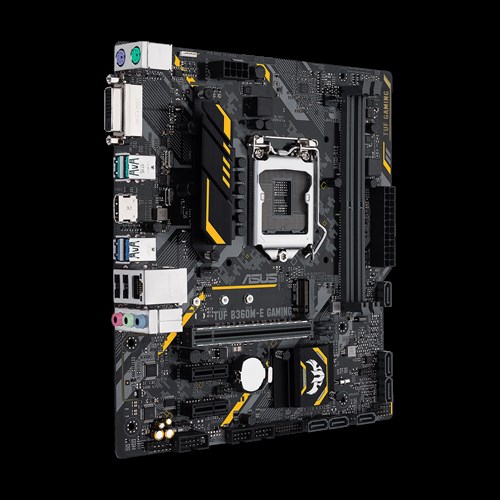

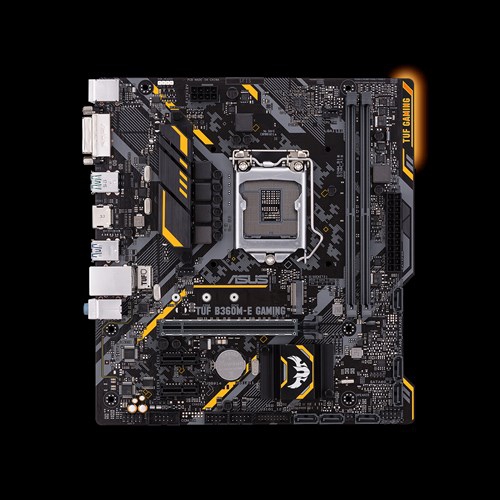

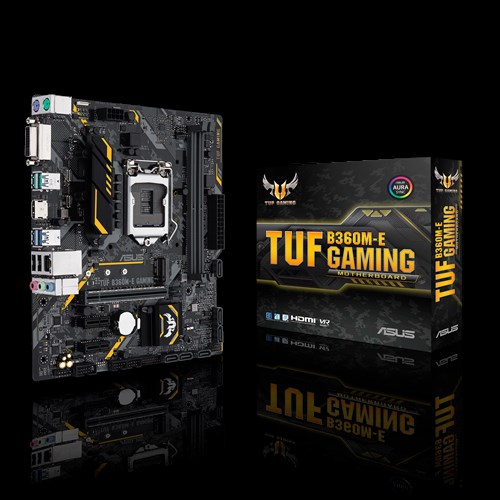

TUF B360M-E GAMING

TUF B360M-E GAMING

ミリタリグレードの高度な耐久性を誇るB360搭載mATXマザーボード

・TUFプロテクション: SafeSlot, ESD Guards, DDR4 overvoltage protection, Digi+ VRM, 長寿命ステンレスI/Oバックパネル
・Fan Xpert:柔軟な冷却制御
・ミリタリーグレードTUFコンポーネント: 耐久性を最大限に高めるTUF LANGuard、TUFチョーク、TUFコンデンサ、TUF MOSFETを採用
・Aura Sync RGB: 対応するPCギアによるシンクロLEDイルミネーション
・インテル® Optane™メモリー対応: 最新の高速ストレージテクノロジーを活用
Intel® Optane™ Memory ReadyTUFゲーミングマザーボードは、他のボードでは困難な状況でも問題なく使用できるよう特別に設計され、テストされています。
耐久性の高いコンポーネントで構成されたこれらのマザーボードは、長時間のゲームセッションでも要求される限り揺るぎない安定性を提供します。

TUFゲーミングマザーボードを使用してPCを構築すれば、ASUSが信頼を置く業界パートナーとのコラボレーションによる、簡単な構築・最高の互換性・コンポーネントからケースまでの補完的な美しさを保証するTUFゲーミングアライアンスのメリットを受けられます。




TUFゲーミングアライアンス

TUFゲーミングアライアンスは、Ballistix、Cooler Master、Corsair、G.Skill、In Win、Themaltakeなどの主要なPCコンポーネントメーカーとASUSとのコラボレーションを意味します。PCケースや電源、CPUクーラー、DRAMなどの適合部品の多様化により、互換性と美的調和の両方が保証されます。また、我々はパートナーシップを継続的に拡大しており、TUFゲーミングアライアンスはますます強力になっています。



TUFプロテクション


接続したグラフィックスカードを保護

SafeSlotは、ASUSの独自設計による改良型PCIeスロットで、優れた保持力と剪断抵抗力を持ちます。新しいインサート成形プロセスを使用してシングルステップで製造された本スロットは、更なる耐久性を得るために金属製の補強板を備え、追加のはんだ付けポイントによってマザーボードにしっかりと固定されています。


静電気から各種端子を防御

ESDガードは、空中放電±10kVと接触放電±6kVまでの静電気放電によるコンポーネントの損傷を防ぎ、その寿命を延ばします。その数値は業界標準である空中放電±6kVおよび接触放電±4kVという数値をはるかに上回ります。




TUFコンポーネント

TUF LANGuard

TUF LANGuardは、高度な信号結合技術と高性能な表面実装型コンデンサの統合により、スループットを向上し、雷や静電気からマザーボードを保護するミリタリークラスのイノベーションです。


TUFチョークコイル

ミリタリーグレードのTUFチョークコイルは、CPUに極めて安定した電力を供給し、システムの安定性を向上


TUFコンデンサ

+20%の温度耐性と5倍の長寿命


TUF MOSFETS

ミリタリーグレードの低RDS(on)*MOSFET
*RDS(on)が低いほど電力効率が向上し、発熱量が減少します。





FAN XPERT

システムの温度、特にGPUの温度は、安定したゲーミングマシンにとって鍵です。TUFゲーミングマザーボードには、Fan Xpertソフトウェアを搭載しており、ASUSグラフィックスカードの温度など、複数のセンサーからの情報に基づいてシステムファンをインテリジェントに制御することができます。これにより、TUFゲーミングシステムは、どれだけ長時間プレイしても完全に冷却された状態を保つことができます。




ASUS OPTIMEM

ASUS OptiMemは、トレースとビアを最適なPCBレイヤーにルーティングすることでメモリ信号の完全性を維持し、T-Topologyトレースレイアウトによって、メモリスロット間のトレース長のバランスを取ることで、信号の時間整合性を保証します。これらの機能強化により、TUFゲーミングマザーボードは様々なデュアル/クアッドDIMMメモリキットに対応しながら、あらゆるタイプの負荷に対処可能な安定性を提供します。




OUTSHINE THE COMPETITION

付属ソフトで光の色を自由に変更できます。淡く明滅させたり、CPUの温度に応じて色を変えさせたりすることもでき、マザーボードをよりスタイリッシュに演出することが可能です。また、5050タイプのLEDテープに対応するピンヘッダをマザーボード上に搭載しており、市販のLEDテープを接続すれば、PC全体をLEDテープでデコレーションすることができます。




ネイティブ10Gbps USB 3.1 Gen 2 Type-A対応

下位互換性を持つ2つのUSB 3.1 Gen 2 Type-Aを使用して、最大10Gbps(USB 3.1 Gen 1の2倍の速さ)の驚異的なデータ転送速度と柔軟な接続性を体験できます。




M.2スロットを搭載

x4 PCI Express 3.0/2.0の帯域幅では、M.2接続は最大32Gb/sのデータ転送速度をサポートします。 これは、オペレーティングシステムやアプリケーションの運用に最適で、PCそのものやプロフェッショナル向けのアプリケーションを可能な限り素早く動作させます。




Intel® Optane™ Memory Ready

Intel® Optane™は、TUF Gaming がサポートする画期的な不揮発性メモリテクノロジーです。Intel® Optane™メモリモジュールは、接続したストレージを高速化してブート時間とロード時間を短縮するため、マシンのすべての動作がより速くなり、より機敏にレスポンスを返すようになります。
対応CPU Intel® Socket 1151 for 8th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors
Supports Intel® 14 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.
* Refer to www.asus.com for CPU support list
搭載チップセット Intel® B360
メインメモリ Intel® B360 Chipset
2 x DIMM, Max. 32GB, DDR4- 2666/2400/2133 MHz Non-ECC, Un-buffered Memory *
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).
** DDR4 2666MHz and higher memory modules will run at max. 2666MHz on Intel® 8th Gen. 6-core or higher processors.
グラフィックス機能 Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI-D ports
- Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
- Supports DVI-D with max. resolution 1920 x 1200 @ 60 Hz
Maximum shared memory of 1024 MB (for iGPU exclusively)
Supports Intel® InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™
拡張スロット Intel® B360 Chipset
1 x PCIe 3.0/2.0 x16 (x16 mode)
2 x PCIe 3.0/2.0 x1
ストレージ機能 Intel® B360 Chipset :
1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode)*1
6 x SATA 6Gb/s port(s),
Intel® Optane™ Memory Ready
LAN機能 Intel® I219V, 1000BASE-T/100BASE-TX/10BASE-T×1
TUF LANGuard
オーディオ機能 Realtek® ALC887 7.1-Channel High Definition Audio CODEC *2
Audio Feature :
- Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference
- Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals
- Premium Japanese audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity
USB機能 Intel® B360 Chipset :
2 x USB 3.1 Gen 2 up to 10Gbps port(s) (2 at back panel, teal blue, Type-A)
Intel® B360 Chipset :
4 x USB 3.1 Gen 1 up to 5Gbps port(s) (2 at back panel, blue, Type-A, 2 at mid-board)
Intel® B360 Chipset :
6 x USB 2.0/1.1 port(s) (2 at back panel, black, Type-A, 4 at mid-board)
独自機能 ASUS TUF PROTECTION
- ASUS SafeSlot: Protect your graphics card Investment
- ASUS ESD Guard: Enhanced ESD protection
- ASUS Overvoltage Protection: World-class circuit-protecting power design
- ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability!
- ASUS DIGI+ VRM: 5 Phase digital power design
ASUS OptiMem:
- Optimem (Improved DDR4 stability)
ASUS EPU :
- EPU
ASUS Exclusive Features :
- AI Suite 3
- Ai Charger
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- EZ XMP ASUS Exclusive Features
- PC Cleaner
- File Transfer
ASUS Quiet Thermal Solution :
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS MyLogo 2
- ASUS UEFI BIOS EZ Mode
ASUS Q-Design :
- ASUS Q-Slot
- ASUS Q-DIMM
AURA: RGB Lighting Control
M.2 Onboard(The latest transfer technologies with up to 32Gb/s data transfer speeds)

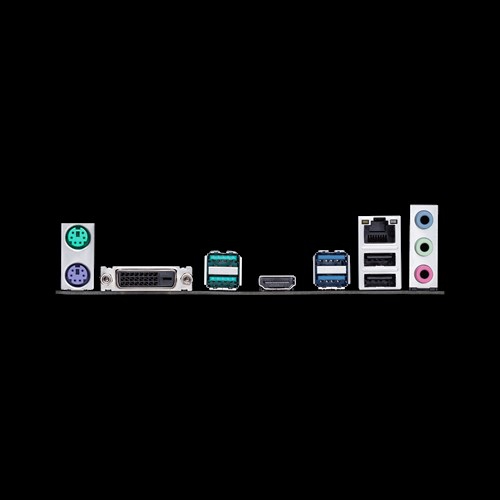

背面インターフェース 1 x PS/2 keyboard (purple)
1 x PS/2 mouse (green)
1 x DVI-D
1 x HDMI
1 x LAN (RJ45) port(s)
2 x USB 3.1 Gen 2 (teal blue)
2 x USB 3.1 Gen 1 (blue) ,
2 x USB 2.0
3 x Audio jack(s)
基板上インターフェース 1 x RGB Header(s)
1 x USB 3.1 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.1 Gen 1 port(s) (19-pin)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
1 x M.2 Socket 3 with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode)
1 x COM port(s) connector(s)
6 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s) (1 x 4 -pin)
1 x Chassis Fan connector(s) (1 x 4 -pin)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin EATX 12V Power connectors
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x Clear CMOS jumper(s)
1 x Speaker connector
主な付属品 User's manual
I/O Shield
2 x SATA 6Gb/s cable(s)
1 x M.2 Screw Package
1 x Supporting DVD
1 x TUF Gaming Sticker
1 x TUF Certification card(s)
BIOS機能 128 Mb Flash ROM, UEFI AMI BIOS, PnP, SM BIOS 3.1, ACPI 6.1, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F6 Qfan Control, F3 My Favorites, Last Modified log, F12 PrintScreen, and ASUS DRAM SPD (Serial Presence Detect) memory information, F4 AURA ON/OFF, F9 Search
管理機能 WOL by PME, PXE
OS Windows 10 64-bit
サポートDVDの内容 Drivers
ASUS Utilities
EZ Update
Anti-virus software (OEM version)
フォームファクター(サイズW×D) mATX Form Factor
9.6 inch x 8.1 inch ( 24.4 cm x 20.6 cm )
その他 *1.When a device in SATA mode is installed on the M.2 socket, SATA_2 port cannot be used.
*2. Use a chassis with HD audio module in the front panel to support a 8-channel audio output.



※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
