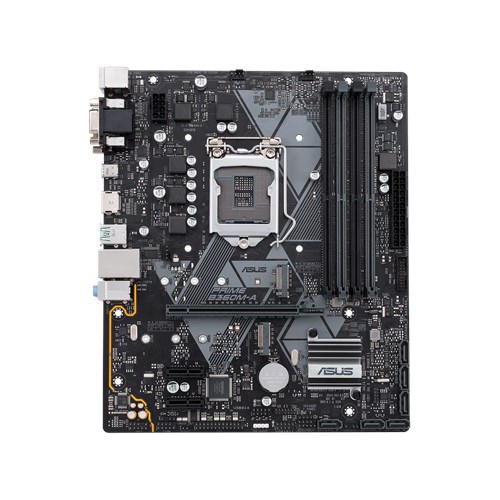

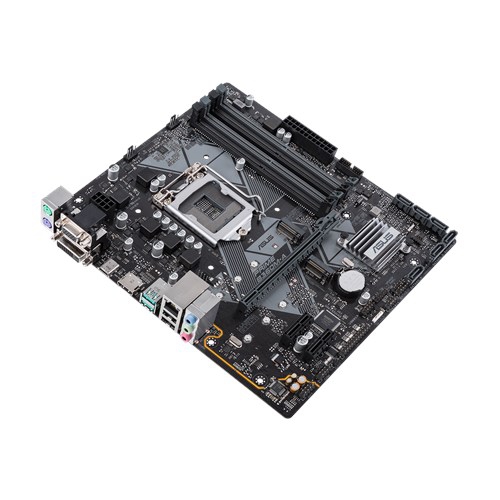

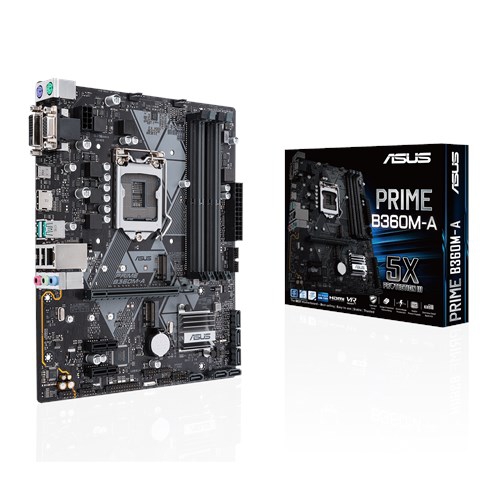

PRIME B360M-A

PRIME B360M-A

優れた耐久性と拡張性を備え小型PCに最適なB360搭載mATXマザーボード


  • ASUS OptiMem: 信号の整合性を向上するトレースとビアの慎重なルーティングによりメモリの安定性を強化
  • Fan Xpert 2+: 柔軟なコントロールで究極の冷却と静音性を実現し、ゲーミング用のGPU温度検知機能も搭載
  • 5X Protection III: 複数のハードウェアプロテクションの組合せによる絶対的な保護
  • 超高速の接続性: USB 3.1 Gen 2、Intel Optaneメモリー、ネイティブM.2に対応した卓抜な柔軟性と、驚異的なストレージスピードを実現
ASUS Prime 300シリーズのマザーボードは、初めての自作PCビルドに適した堅牢な基盤を備え、あなたの要望に合わせて柔軟に拡張することも可能です。最新の第8世代インテル® Core™ プロセッサーに搭載されている優れた機能をすべて、ASUSの設計とエンジニアリングによって統合しており、自動システムチューニング、包括的な冷却制御、臨場感あふれるオンボードオーディオなど、業界最先端のテクノロジーの恩恵をもたらします。これらの長所を持つASUS Prime 300シリーズのマザーボードを使用してビルドすれば、スマートで簡単に、そして手ごろな価格でマシンを構築できます。



DDR4の安定性を改善

ASUS OptiMemは、トレースとビアを最適なPCBレイヤーにルーティングすることでメモリ信号の完全性を維持し、T-Topologyトレースレイアウトによって、メモリスロット間のトレース長のバランスを取ることで、信号の時間整合性を保証します。これらの機能強化により、PRIME 300シリーズマザーボードは様々なデュアル/クアッドDIMMメモリキットに対応しながら、あらゆるタイプの負荷に対処可能な安定性を提供します。



総合的なエネルギー効率の向上

Energy Processing Unit (EPU)を使用すると、システム全体の電力をリアルタイムで節約することができます。EPUは、ハードウェアの要求に応じて消費電力を自動的に検出して調整するので、マシンの性能を犠牲にすることなく電力を節約できます。 また、アウェイモードを使えば、EPUはCPUのワット数を限界まで下げ、未使用のI/Oコントローラをシャットダウンし、グラフィックスカードの消費電力を削減する、まさに極限の省エネルギーモードが実現します。




冷却設計

Prime 300シリーズは、ASUS Fan XpertソフトウェアまたはUEFI BIOSから設定可能な最も包括的な冷却制御機能を備えています。


複数の熱源

各ヘッダーは、監視するよう設定でき、3つの温度センサーで反応し、Fan Xpert を通じて、CPU、GPUに負担がかかった際に最適な冷却を行うため、ASUSがサポートするグラフィックカードの温度を監視するようセンサーを設定することもできます。


4ピンPWM/DCファン

各オンボードCHA FANヘッダーはPWMおよびDCモードをサポートしています。



各種メディアから高い評価を得たUEFI BIOS

Q-Fan Control

ファンの動作速度を手動で設定するか、事前設定されたファンプロファイルを使用してスタンダード、サイレント、ターボ、フルスピードモードを選択することで手軽に使用することもできます。温度が75℃に達するとプロファイルはフルスピードに自動的に切り替わります。

検索機能

アドバンスモードではマザーボードのあらゆる面を完全にコントロールすることができます。検索機能を内蔵しているので、瞬きする間に必要な設定を見つけることが可能です。




USB 3.1 Gen 1 フロントパネルコネクター

超高速USB 3.0 Gen1 ポートを必要に応じて使用できるようにフロントパネル用に2基備えています。アクセスが難しい背面のポートを探す必要はなく、手近なフロントパネルに接続するだけで USB 2.0よりも最大10倍高速なデータ転送速度を体験することができます。



M.2スロットを搭載

x4 PCI Express 2.0 bandwidthにより、M.2は、データ転送速度32Gbpsまで対応することができます。これはオペレーティングシステムドライブ、またはアプリケーションドライブにデータへの早いアクセスを提供する完璧な選択です。



対応CPU Intel® Socket 1151 for 8th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors
Supports Intel® 14 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.
* Refer to www.asus.com for CPU support list
搭載チップセット Intel® B360
メインメモリ Intel® B360 Chipset
4 x DIMM, Max. 64GB, DDR4- 2666/2400/2133 MHz Non-ECC, Un-buffered Memory
デュアルチャンネル Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).
* The maximum memory frequency supported varies by processor
** DDR4 2666MHz and higher memory modules will run at max. 2666MHz on Intel® 8th Gen. 6-core or higher processors.
グラフィックス機能 Integrated Graphics Processor- Intel® HD Graphics support
Multi-VGA output support : HDMI/DVI-D/RGB ports
- Supports HDMI 1.4b with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports D-sub with max. resolution 1920 x 1200 @ 60 Hz
Maximum shared memory of 1024 MB (for iGPU exclusively)
Supports Intel® InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™
拡張スロット 1 x PCIe 3.0 x16 (x16 mode)
2 x PCIe 3.0/2.0 x1
ストレージ機能 Intel® B360 Chipset :
1 x M.2 Socket 3, , with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode)
1 x M.2 Socket 3, , with M key, type 2242/2260/2280 storage devices support (PCIE 3.0 x 4 mode)
6 x SATA 6Gb/s port(s), gray
LAN機能 Realtek® RTL8111H, 1 x 1000BASE-T/100BASE-TX/10BASE-T LAN
ASUS LAN Guard
オーディオ機能 Realtek® ALC887 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Front Panel Jack-retasking
Audio Feature :
- LED-illuminated design - Brighten up your build with the gorgeous illuminated audio trace path.
- Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference
- Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals
- Premium Japanese audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity
* Choose the chassis with HD audio module in front panel to support 8-channel audio output.
USB機能 Intel® B360 Chipset :
2 x USB 3.1 Gen 2 up to 10Gbps port(s) (2 at back panel, teal blue, Type-A)
Intel® B360 Chipset :
3 x USB 3.1 Gen 1 up to 5Gbps port(s) (1 at back panel, , USB Type-CTM, 2 at mid-board)
Intel® B360 Chipset :
6 x USB 2.0/1.1 port(s) (2 at back panel, +black, Type-A, 4 at mid-board)
独自機能 ASUS 5X Protection III :
- ASUS SafeSlot Core: Fortified PCIe Slot prevents damage
- ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges!
- ASUS Overvoltage Protection: World-class circuit-protecting power design
- ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability!
- ASUS DIGI+ VRM: 5 Phase digital power design
ASUS OptiMem:
- Optimem (Improved DDR4 stability)
ASUS EPU :
- EPU
ASUS Exclusive Features :
- AI Suite 3
- Ai Charger
- PC Cleaner
- File Transfer
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert 2+
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
ASUS Q-Design :
- ASUS Q-DIMM
M.2 Onboard(The latest transfer technologies with up to 32Gb/s data transfer speeds)

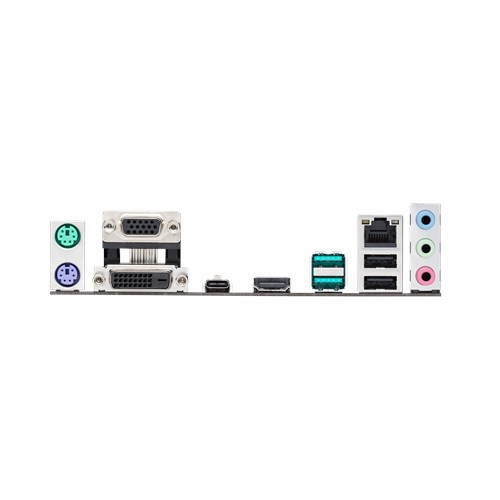

背面インターフェース 1 x PS/2 keyboard (purple)
1 x PS/2 mouse (green)
1 x DVI-D
1 x D-Sub
1 x HDMI
1 x LAN (RJ45) port(s)
2 x USB 3.1 Gen 2 (teal blue)Type-A, up to 10Gbps
1 x USB 3.1 Gen 1 USB Type-CTM, up to 5Gbps
2 x USB 2.0
1 x 8-channel Audio I/O
基板上インターフェース 1 x Aura RGB Strip Header
1 x USB 3.1 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.1 Gen 1 port(s) (19-pin)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
2 x M.2 Socket 3 for M Key, type 2242/2260/2280 devices
1 x TPM header
1 x LPT header
1 x COM port(s) connector(s)
6 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
2 x Chassis Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin EATX 12V Power connectors
1 x Front panel audio connector(s) (AAFP)
1 x Clear CMOS jumper(s)
1 x System panel connector
1 x Chassis intrusion header
1 x Speaker connector
主な付属品 User's manual
I/O Shield
2 x SATA 6Gb/s cable(s)
2 x M.2 screws
1 x Supporting DVD
BIOS機能 128Mb Flash ROM, UEFI AMI BIOS, PnP, SM BIOS 3.1, ACPI 6.1, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F3 My Favorites, Last Modified log, F4 AURA ON/OFF, F6 Qfan Control, F9 Search, F12 PrintScreen, and ASUS DRAM SPD (Serial
Presence Detect) memory information
管理機能 WOL by PME, PXE
OS Windows 10 64-bit
フォームファクター(サイズW×D) mATX Form Factor
9.6 inch x 8.1 inch ( 24.4 cm x 20.6 cm )



※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
