CPU | LGA1151 socket for 7th & 6th Generation Intel® Core™ i7/ i5/ i3/Pentium®/Celeron® Processors |
---|---|
Supports 14nm CPU | |
Supports Intel® Turbo Boost Technology 2.0* | |
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types. | |
Chipset | Intel® Z270 Chipset |
Memory | 4 x DIMM, max. 64GB, DDR4 3866(O.C.)*/ 3733(O.C.)*/ 3600(O.C.)*/ 3466(O.C.)*/ 3400(O.C.)*/ 3333(O.C.)*/ 3300(O.C.)*/ 3200(O.C.)*/ 3000(O.C.)*/ 2800(O.C.)*/ 2666(O.C.)*/ 2400(O.C.)*/ 2133 MHz, non-ECC, un-buffered memory |
Dual channel memory architecture | |
Supports Intel® Extreme Memory Profile (XMP) | |
* Hyper DIMM support is subject to the physical characteristics of individual CPUs. Please refer to Memory QVL(Qualified Vendors List) for details. | |
Expansion Slots | 2 x PCI Express 3.0/2.0 x16 slots (single at x16 or dual at x8/x8 mode) |
1 x PCI Express 3.0/2.0 x16 slot (max. at x4 mode, compatible with PCIe x1, x2 and x4 devices) | |
4 x PCI Express 3.0/2.0 x1 slots | |
VGA | Integrated Graphics Processor- Intel® HD Graphics support |
Multi-VGA output support: DisplayPort/HDMI/DVI-D ports | |
Supports DisplayPort 1.2* with max. resolution 4096 x 2304@24Hz / 3840 x 2304@60Hz | |
Supports HDMI 1.4b with max. resolution 4096 x 2160@24Hz / 2560 x 1600@60Hz | |
Supports DVI-D with max. resolution 1920 x 1200@60Hz | |
Supports Intel® InTru™ 3D/Quick Sync Video/Clear Video HD Technology/Insider™ | |
Supports up to 3 displays simultaneously | |
Maximum shared memory of 1024MB | |
* DP 1.2 Multi-Stream Transport compliant, supports DP 1.2 monitor daisy chain up to 3 displays | |
Multi-GPU support | Supports NVIDIA® 2-Way/Quad-GPU SLI™ Technology (with 2 PCIex16 graphics card) |
Supports AMD® 3-Way/Quad-GPU CrossFireX™ Technology | |
Storage | Intel® Z270 Chipset with RAID 0, 1, 5, 10 and Intel Rapid Storage Technology 15 support* |
- 1 x M.2 Socket 3 with M Key, type 2242/2260/2280/22110 storage devices support (both SATA & PCIE mode)** | |
- 1 x M.2 Socket 3 with M Key, type 2242/2260/2280 storage devices support (PCIE mode only)*** | |
- 6 x SATA 6.0 Gb/s ports (gray) | |
- Ready for Intel® Optane Memory**** | |
- Supports Intel® Smart Response Technology***** | |
* Supports PCIE RAID configurations via onboard M.2 storages. | |
** The M.2_1 socket shares SATA_1 port when use M.2 SATA mode device. Adjust BIOS settings to use a SATA device. | |
*** The M.2_2 socket shares SATA_56 ports when use M.2 PCIE mode device in X4 mode. Adjust BIOS settings to use M.2 PCIE devices in X4 mode. | |
**** Intel® Optane Technology only supported when using 7th Generation Intel® Processors. Before using Intel® Optane memory modules, ensure that you have updated your motherboard drivers and BIOS to the latest version from ASUS support website. | |
***** These functions will work depending on the CPU installed. | |
LAN | Gigabit Intel LAN connection- 802.3az Energy Efficient Ethernet (EEE) appliance |
Intel® I219-V Gigabit LAN- Dual interconnect between the integrated Media Access Controller (MAC) and physical layer (PHY) | |
ASUS LAN Guard | |
ASUS Turbo LAN Utility | |
Audio | Realtek® S1220A 8-channel high definition audio CODEC featuring Crystal Sound 3 |
- Power pre-regulator reduces power input noise to ensure consistent performance | |
- Separate layer for left and right track, ensuring both sound deliver equal quality | |
- Impedance sense for front and rear headphone outputs | |
- Audio shielding ensures precise analog/digital separation and greatly reduced multi-lateral interference | |
- EMI protection cover to prevent electrical noise to affect the amplifier quality | |
- Internal audio Amplifier to enhance the highest quality sound for headphone and speakers | |
- Unique de-pop circuit to reduce start-up popping noise to audio outputs | |
- Premium Japan-made audio capacitors provides warm, natural, and immersive sound with exceptional clarity and fidelity | |
- High quality 120dB SNR stereo playback output (Line-out@back) & 110dB SNR input (Line-in) support | |
- Supports up to 32-Bit/192kHz playback* | |
- DTS® Headphone:X | |
- DTS® Connect | |
- Supports jack-detection, multi-streaming, front panel jack-retasking (MIC) | |
- Optical S/PDIF out port at back I/O | |
*Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio | |
USB | Intel® Z270 Express Chipset |
- 6 x USB 3.0/2.0 ports (2 ports @mid-board, 4 ports @back panel, blue) | |
- 6 x USB 2.0/1.1 ports (6 ports @mid-board) | |
Asmedia® USB 3.1 controller - supports 3A power output | |
- 1 x USB 3.1/3.0/2.0 port @back panel (teal blue, Type-A) | |
- 1 x USB 3.1/3.0/2.0 port @back panel (Type-C) | |

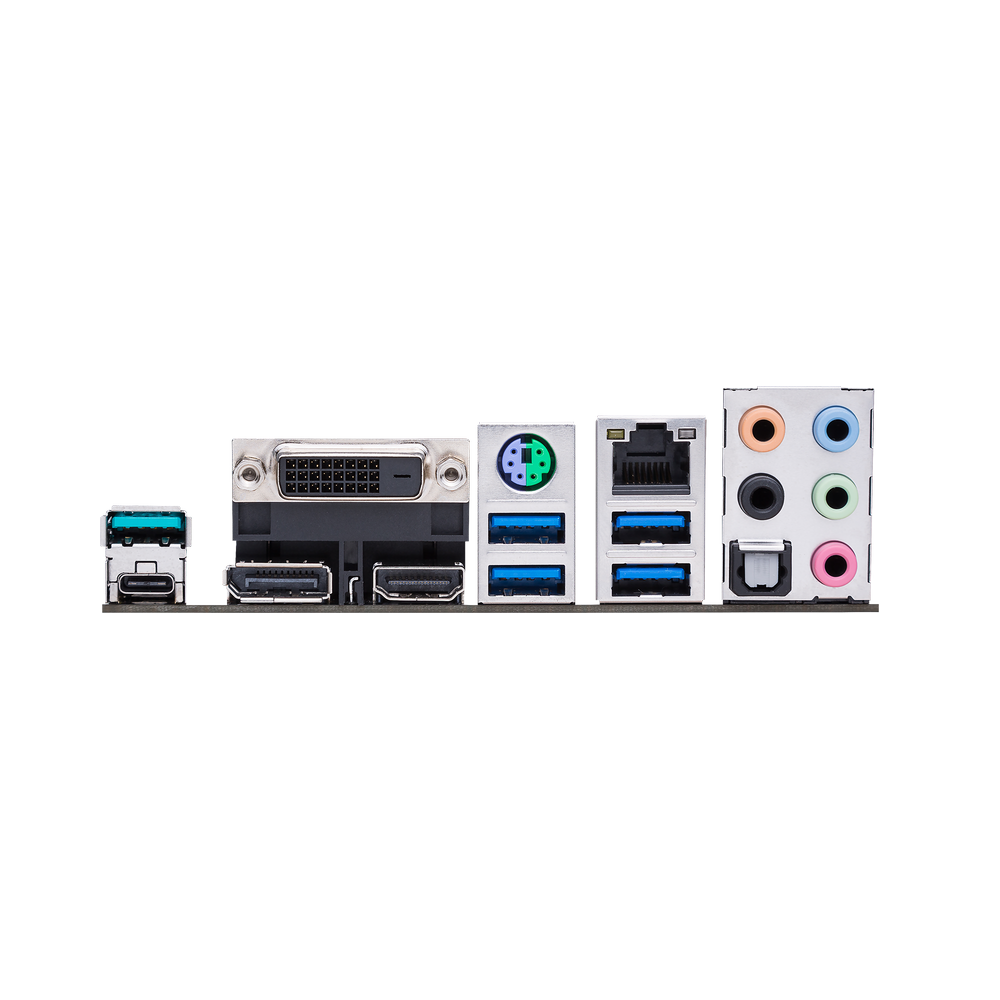

Back Panel I/O Ports | 1 x DisplayPort |
1 x HDMI port | |
1 x DVI-D | |
1 x Optical S/PDIF out | |
1 x Intel LAN (RJ45) port | |
1 x USB 3.1/3.0/2.0 ports (teal blue, Type A) | |
1 x USB 3.1/3.0/2.0 ports (Type C) | |
4 x USB 3.0/2.0 ports (blue) | |
8-channel Audio I/O ports | |
Internal I/O Connectors | 1 x USB 3.0/2.0 connectors support additional 2 USB ports (19-pin) |
3 x USB 2.0/1/1 connectors support additional 6 USB ports | |
1 x M.2 Socket 3 (for M Key, type 2242/2260/2280 devices, PCIE mode) | |
1 x M.2 Socket 3 (for M Key, type 2242/2260/2280/22110 devices, PCIE & SATA mode) | |
6 x SATA 6.0Gb/s connectors (gray) | |
1 x CPU Fan header (4-pin) for both 3-pin(DC mode) and 4-pin(PWM mode) CPU coolers control with auto detection support | |
1 x CPU OPT Fan header (4-pin) | |
1 x AIO Pump header (4-pin) | |
1 x High AMP Fan header (4-pin) | |
2 x Chassis Fan connectors (4-pin) for both 3-pin(DC mode) and 4-pin(PWM mode) coolers control with auto detection support | |
1 x Aura RGB header | |
2 x 3D Mount screw ports | |
1 x Front panel audio connector (AAFP) | |
1 x Thunderbolt header (5-pin) for ASUS ThunderboltEX series support | |
1 x TPM connector | |
1 x COM connector | |
1 x 24-pin EATX Power connector | |
1 x 8-pin EATX 12V Power connector | |
1 x System Panel(Q-Connector) | |
1 x MemOK! button | |
1 x Power-on button | |
1 x CPU OV jumper | |
1 x Clear CMOS header | |
1 x EZ XMP switch | |
1 x 5-pin EXT_FAN(Extension Fan) connector | |
BIOS | 128 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.0, ACPI 6.0, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Last Modified log, F12 PrintScreen, and ASUS DRAM SPD (Serial Presence Detect) memory information. |
Manageability | WfM 2.0, DMI 3.0, WOL by PME, PXE |
Accessories | 3 x Serial ATA 6.0Gb/s cables |
1 x SLI HB BRIDGE(2-WAY-M) | |
1 x ASUS Q-Shield | |
1 x Q-connector | |
1 x M.2 screw package | |
1 x CPU Installation Tool | |
1 x user's manual | |
Operating System Support | Windows® 10 64-bit |
Windows® 8.1 64-bit* | |
Windows® 7* | |
*Windows® 8.1 64-bit and Windows® 7 32/64-bit are only supported when using 6th Generation Intel® Processors | |
Form Factor | ATX Form Factor, 12”x 9.6” (30.5cm x 24.4cm) |
