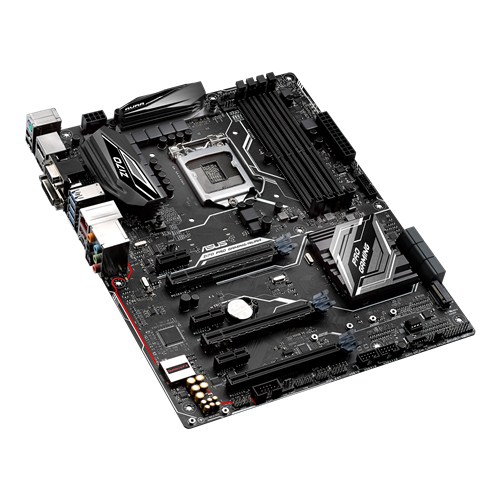

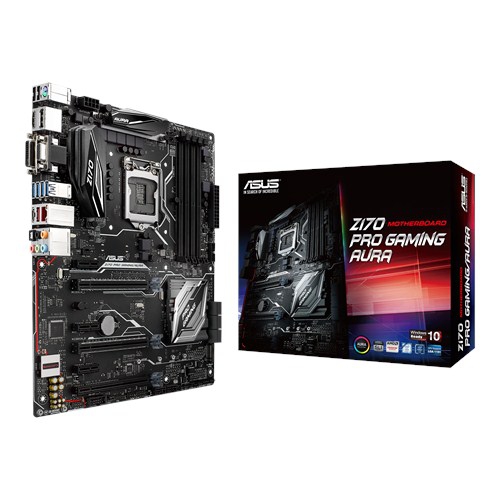

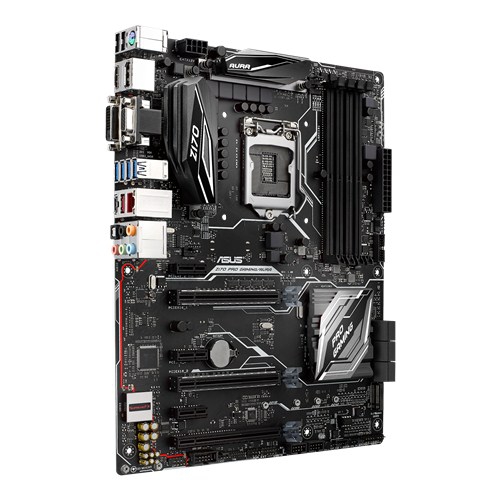

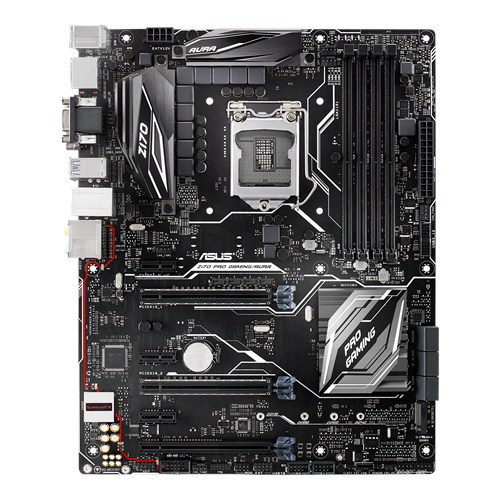

型番:ASU-Z170/PRO/GAMING/AURA
- LGA1151対応
- Intel Core i7/i5/i3、Pentium、CeleronシリーズCPU対応
- Intel Z170チップセット搭載
- DDR4メモリ×4枚(最大64GB)対応
- DisplayPort×1、HDMI×1、DVI-D×1、D-Sub 15ピン×1
- PCIe 3.0 x16×3、PCIe 3.0 x1×3
- SATA 6Gb/s×6、M.2×1
- USB 3.1 Type-A×1、USB 3.1 Type-C×1、USB 3.0×6、USB 2.0×8
- 1000BASE-T×1
- 装飾パーツを自分で作成できる3Dプリンタ用データを用意

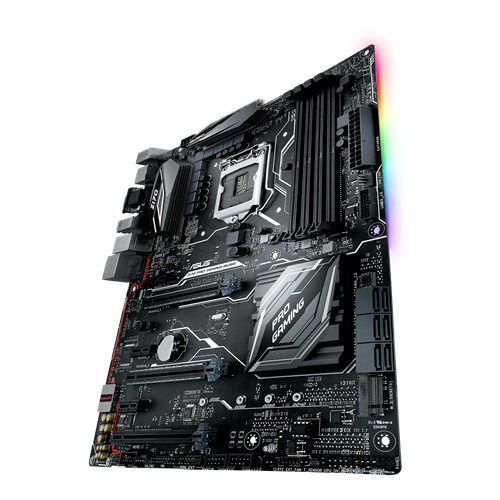

- LEDでマザーボードの裏側が鮮やかに光る「Aura」機能を搭載
- ゲーム用オーディオ機能の「SupremeFX」を搭載
- ネットワークゲームの通信優先度を高める「GameFirst IV」機能を搭載
- デジタル電源回路の「DIGI+ VRM」を搭載
- 外部クロックジェネレーターチップの「PRO Clock」を搭載
- オーバークロック専用チップの「TPU」を搭載
- 省電力を実現する電力制御チップの「EPU」を搭載
- CPUファン+ケースファンを細かく設定できる「Fan Xpert 3」機能を搭載
- 重いカードも安心な高耐久PCI Expressスロット「SafeSlot」を搭載
- USB 3.1の転送速度をブーストする「USB 3.1 Boost」機能を搭載
- ATXフォームファクター
対応CPU | Intel Socket 1151 for 6th Generation Core i7/Core i5/Core i3/Pentium/Celeron Processors Supports Intel 14 nm CPU Supports Intel Turbo Boost Technology 2.0 * The Intel Turbo Boost Technology 2.0 support depends on the CPU types. |
搭載チップセット | Intel Z170 |
対応メモリ | 4 x DIMM, Max. 64GB, DDR4- 3466(O.C.)/ 3400(O.C.)/ 3333(O.C.)/ 3200(O.C.)/ 3100(O.C.)/ 3000(O.C.)/ 2933(O.C.)/ 2800(O.C.)/ 2666(O.C.)/ 2600(O.C.)/ 2400(O.C.)/2133 MHz Non-ECC, Un-buffered Memory デュアルチャンネル Memory Architecture Supports Intel Extreme Memory Profile (XMP) * Hyper DIMM support is subject to the physical characteristics of individual CPUs. |
グラフィックス機能 | Integrated Graphics Processor- Intel HD Graphics support Multi-VGA output support : HDMI/DVI/DVI-D/DisplayPort ports - Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz - Supports DVI-D with max. resolution 1920 x 1200 @ 60 Hz - Supports RGB with max. resolution 1920 x 1200 @ 60 Hz - Supports DisplayPort with max. resolution 4096 x 2304 @ 60 Hz Maximum shared memory of 1024 MB Supports Intel InTru 3D, Quick Sync Video, Clear Video HD Technology, Insider |
マルチGPU対応 | Supports NVIDIA Quad-GPU SLI Technology Supports NVIDIA 2-Way SLI Technology Supports AMD Quad-GPU CrossFireX Technology Supports AMD 3-Way CrossFireX Technology |
拡張スロット | 2 x PCIe 3.0/2.0 x16 (Single at x16, dual at x8/x8) 1 x PCIe 3.0/2.0 x16 (max at x4 mode) 3 x PCIe 3.0/2.0 x1 |
ストレージ機能 | Intel Z170 chipset : 1 x M.2 Socket 3, with M Key, type 2242/2260/2280/22110 storage devices support (both SATA & PCIE mode)*1 6 x SATA 6Gb/s port(s), Support Raid 0, 1, 5, 10 Intel Rapid Storage Technology supports Supports Intel Smart Response Technology*2 |
LAN機能 | Intel I219V, 1000BASE-T/100BASE-TX/10BASE-T×1, featuring GAMEFIRST IV Anti-surge LANGuard |
オーディオ機能 | SupremeFX 8-Channel High Definition Audio CODEC - Supports : Jack-detection, Multi-recording, Front Panel Jack-retasking - High quality 115 dB SNR stereo playback output Audio Feature : - SupremeFX Shielding Technology - Optical S/PDIF out port(s) at back panel - Sonic Radar II |
USB機能 | ASMedia USB 3.1 controller : 1 x USB 3.1 port(s) (1 at back panel, red, Type-A) ASMedia USB 3.1 controller : 1 x USB 3.1 port(s) (1 at back panel, , Type-C, Reversible) Intel Z170 chipset : 6 x USB 3.0/2.0 port(s) (4 at back panel, blue, 2 at mid-board) Intel Z170 chipset : 8 x USB 2.0/1.1 port(s) (2 at back panel, black, 6 at mid-board) |
独自機能 | ASUS Dual Intelligent Processors 5-Way Optimization by Dual Intelligent Processors 5 : - 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 3, and Turbo App Gamer's Guardian: - ESD Guards on LAN, Audio, KBMS and USB3.0/2.0 ports - DRAM Overcurrent Protection - Stainless Steel Back I/O - Highly Durable Components - DIGI+ VRM ASUS TPU : - Auto Tuning - TurboV - GPU Boost ASUS EPU : - EPU ASUS Exclusive Features : - AI Suite 3 - Ai Charger+ - ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface - USB 3.1 Boost - Disk Unlocker ASUS Quiet Thermal Solution : - Stylish Fanless Design Heat-sink solution - ASUS Fan Xpert 3 ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS UEFI BIOS EZ Mode - Push Notice ASUS Q-Design : - ASUS Q-Shield - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM Gaming Aesthetics : - 3D printing friendly - AURA-RGB Lighting Media Streamer RAMCache |
動作対応OS | Windows 10 64ビット Windows 8.1 64ビット Windows 7 64ビット/32ビット |

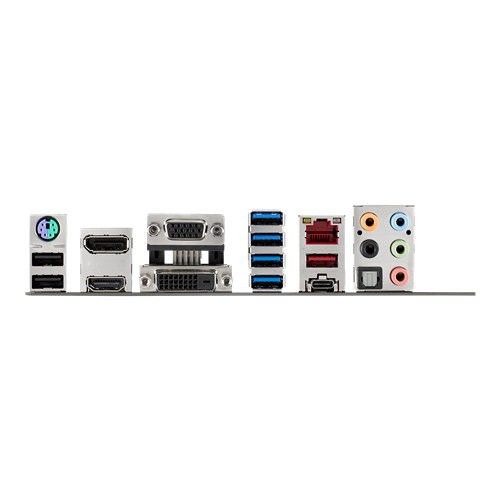

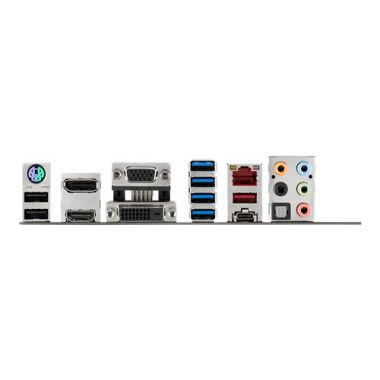

背面インターフェース | 1 x PS/2 keyboard/mouse combo port(s) 1 x DVI 1 x D-Sub 1 x DisplayPort 1 x HDMI 1 x LAN (RJ45) port(s) 1 x USB 3.1 (red)Type-A 1 x USB 3.1 Type-C 4 x USB 3.0 2 x USB 2.0 1 x Optical S/PDIF out 5 x Audio jack(s) |
基板上インターフェース | 1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin) 3 x USB 2.0 connector(s) support(s) additional 6 USB 2.0 port(s) 1 x M.2 Socket 3 with M Key design, type 2242/2260/2280/22110 storage devices support (Supports both SATA & PCIE SSD) 1 x COM port(s) connector(s) 6 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) (1 x 4 -pin) 1 x CPU OPT Fan connector(s) (1 x 4 -pin) 3 x Chassis Fan connector(s) (3 x 4 -pin) 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x System panel(s) 1 x Thermal sensor connector(s) 1 x CPU OV 1 x Clear CMOS jumper(s) 1 x 5-pin EXT_FAN(Extension Fan) connector 1 x ROG extension (ROG_EXT) header(s) 1 x 14-1 pin TPM connector |
主な付属品 | User's manual I/O Shield 4 x SATA 6Gb/s cable(s) 1 x M.2 Screw Package 1 x pack of cable tie 1 x CPU installation tool 1 x Supporting DVD 1 x SLI bridge(s) 1 x 12 in 1 Cable Label (s) 1 x 3D printing mount package |
BIOS機能 | 128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI3.0, WfM2.0, SM BIOS 3.0 ACPI 5.0, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Quick Note, Last Modified log, F12 PrintScreen, and ASUS DRAM SPD (Serial Presence Detect) memory information |
管理機能 | WfM 2.0, DMI 3.0, WOL by PME, PXE |
サポートDVDの内容 | Drivers ASUS Utilities ASUS EZ Update Anti-virus software (OEM version) |
フォームファクター(サイズW×D) | ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) |
その他 | *1:When the M.2 Socket 3 is operating in SATA mode, SATA port 1 will be disabled. *2:These functions will work depending on the CPU installed. |
※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
