- LGA1151対応
- Intel Core i7/i5/i3、Pentium、Celeron対応
- Intel Z170チップセット搭載
- DDR4メモリ×2(最大32GB)対応
- PCIe x16×1
- DisplayPort×1、HDMI×1
- SATA 6Gb/s×4、SATA Express×1、M.2×1
- USB 3.1 Type-A×2、USB 3.0×6、USB 2.0×4
- EPU(電力管理チップ)搭載
- TPU(オーバークロック制御チップ)搭載
- Fan Xpert 2+搭載、USB高速充電機能搭載
- 低ノイズオーディオ機能搭載
- Mini-ITXフォームファクター
"CPU | Intel Socket 1151 for 6th Generation Core i7/Core i5/Core i3/Pentium/Celeron Processors Supports Intel 14 nm CPU Supports Intel Turbo Boost Technology 2.0 * The Intel Turbo Boost Technology 2.0 support depends on the CPU types. |
メモリ | 2 x DIMM, Max. 32GB, DDR4 3400(O.C.)/ 3333(O.C.)/ 3200(O.C.)/ 3100(O.C.)/ 3000(O.C.)/ 2933(O.C.)/ 2800(O.C.)/ 2666(O.C.)/ 2600(O.C.)/ 2400(O.C.)/ 2133 MHz Non-ECC, Un-buffered Memory Dual Channel Memory Architecture Supports Intel Extreme Memory Profile (XMP) * Hyper DIMM support is subject to the physical characteristics of individual CPUs. |
グラフィックス機能 | Integrated Graphics Processor- Intel HD Graphics support Multi-VGA output support : HDMI/DisplayPort ports - Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz - Supports DisplayPort with max. resolution 4096 x 2304 @ 60 Hz Maximum shared memory of 1024 MB Supports Intel InTru 3D, Quick Sync Video, Clear Video HD Technology, Insider |
拡張スロット | 1 x PCIe 3.0/2.0 x16 |
ストレージ機能 | Support Raid 0, 1, 5, 10 Intel Rapid Storage Technology supports 1 x SATA Express port, Compatible with 2 x SATA 6.0 Gb/s ports 1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (both SATA & PCIE mode)*1 2 x SATA 6Gb/s port(s) Supports Intel Smart Response Technology*2 |
LAN機能 | Intel I219V, 1000BASE-T/100BASE-TX/10BASE-T×1, GameFirst technology Anti-surge LANGuard |
無線機能 | Wi-Fi 802.11 a/b/g/n/ac Supports dual band frequency 2.4/5 GHz Support ASUS Wi-Fi Go! Utility |
Bluetooth機能 | Bluetooth V4.1 |
オーディオ機能 | SupremeFX 8-Channel High Definition Audio CODEC - Supports : Jack-detection, Multi-streaming, Front Panel MIC Jack-retasking - High quality 115 dB SNR stereo playback output Audio Feature : - SupremeFX Shielding Technology - Optical S/PDIF out port(s) at back panel - Sonic Radar II |
USB | ASMedia USB 3.1 controller : 2 x USB 3.1 port(s) (Type-A) Intel Z170 chipset : 6 x USB 3.0/2.0 port(s) (4 at back panel, blue, 2 at mid-board) Intel Z170 chipset : 4 x USB 2.0/1.1 port(s) (2 at back panel, black, 2 at mid-board) |
Special Features | ASUS Dual Intelligent Processors 5-Way Optimization by Dual Intelligent Processors 5 : - 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 2+, and Turbo App Gamer's Guardian: - ESD Guards on LAN, Audio, KBMS and USB3.0/2.0 ports - DRAM Overcurrent Protection - Stainless Steel Back I/O - Highly Durable Components - DIGI+ VRM ASUS TPU : - Auto Tuning - TurboV - GPU Boost ASUS EPU : - EPU ASUS Exclusive Features : - AI Suite 3 - Ai Charger+ - ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface - USB 3.1 Boost - Disk Unlocker ASUS Quiet Thermal Solution : - Stylish Fanless Design Heat-sink solution - ASUS Fan Xpert 2+ ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS UEFI BIOS EZ Mode - Push Notice ASUS Q-Design : - ASUS Q-Shield - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-DIMM - ASUS Q-Connector Media Streamer RAMCache |
Operating System Support | Windows 10 64ビット Windows 8.1 64ビット Windows 7 64ビット/32ビット |

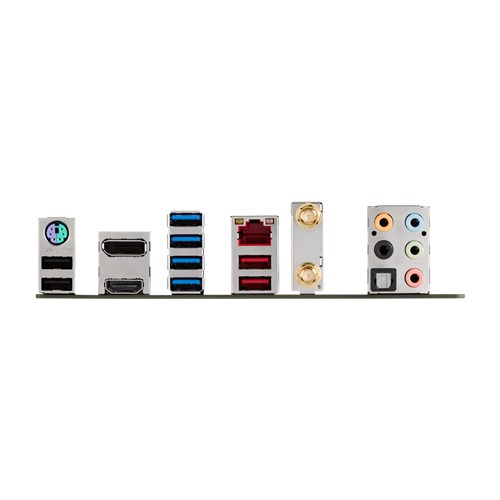

背面インターフェース | 1 x PS/2 keyboard/mouse combo port(s) 1 x DisplayPort 1 x HDMI 1 x LAN (RJ45) port(s) 2 x USB 3.1 (red)Type-A 4 x USB 3.0 2 x USB 2.0 1 x Optical S/PDIF out 5 x Audio jack(s) 2 x Wi-Fi antenna port(s) |
基板上インターフェース | 1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin) 1 x USB 2.0 connector(s) support(s) additional 2 USB 2.0 port(s) 1 x SATA Express connector: gray, Compatible with 2 x SATA 6.0 Gb/s ports 1 x M.2 Socket 3 with M Key design, type 2242/2260/2280 storage devices support (Supports both SATA & PCIE SSD) 2 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) (1 x 4 -pin) 2 x Chassis Fan connector(s) (2 x 4 -pin) 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x System panel(s) 1 x Clear CMOS jumper(s) 1 x 14-1 pin TPM connector |
主な付属品 | User's manual ASUS Q-Shield M.2 2242 mounting kit 4 x SATA 6Gb/s cable(s) 1 x M.2 Screw Package 1 x CPU installation tool 1 x Supporting DVD 1 x 12 in 1 Cable Label (s) |
BIOS | 128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI3.0, WfM2.0, SM BIOS 3.0 ACPI 5.0, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Quick Note, Last Modified log, F12 PrintScreen, and ASUS DRAM SPD (Serial Presence Detect) memory information |
Manageability | WfM 2.0, DMI 3.0, WOL by PME, PXE |
サポートDVD | Drivers ASUS Utilities ASUS EZ Update Anti-virus software (OEM version) |
フォームファクター/サイズ(W×D) | Mini ITX Form Factor 6.7 inch x 6.7 inch ( 17 cm x 17 cm ) |
その他 | *1:For a 2242 storage device, use the bundled 2242 mounting kit. *2:These functions will work depending on the CPU installed. |
" |
※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
