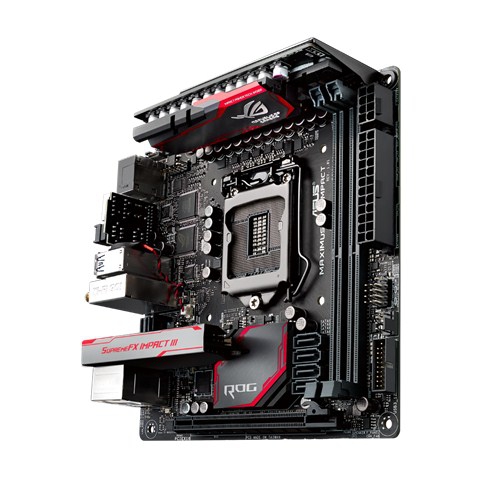

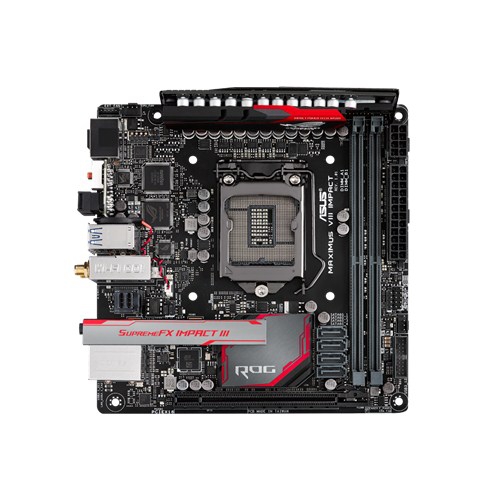

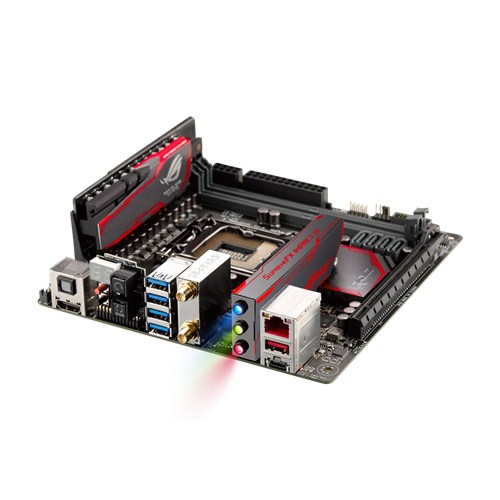

LGA1151 socket for 6th-gen Intel? Core? desktop processors.
Dual DDR4 4133(OC) support.
Best gaming performance ? Impact Power III, 5-Way Optimization with Auto-Tuning, Pro Clock, second-generation T-Topology
Best gaming audio ? champion-level SupremeFX Impact III audio card with intuitive Sonic Studio II.
Best gaming networking ? Best-in-class Intel? Gigabit Ethernet, LANGuard and GameFirst technologies.
Best gaming connectivity ?2x2 802.11ac Wi-Fi with MU-MIMO , NVMe U.2 and USB 3.1 Type-A and Type-C for extreme-speed transfers and total compatibility.
Best gaming protection ? Carefully-selected premium components for maximum durability.
ROG gives you more ? More gaming-focused utilities, all free!
CPU | Intel Socket 1151 for 6th Generation Core i7/Core i5/Core i3/Pentium/Celeron Processors Supports Intel 14 nm CPU Supports Intel Turbo Boost Technology 2.0 * The Intel Turbo Boost Technology 2.0 support depends on the CPU types. * Refer to www.asus.com for CPU support list |
チップセット | Intel Z170 |
メモリ | 2 x DIMM, Max. 32GB, DDR4- 4133(O.C.)/4000(O.C.)/3866(O.C.)/3800(O.C.)/3733(O.C.)/3600(O.C.)/3500(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666(O.C.)/2400(O.C.)/2133 MHz Non-ECC, Un-buffered Memory Dual Channel Memory Architecture Supports Intel Extreme Memory Profile (XMP) * Hyper DIMM support is subject to the physical characteristics of individual CPUs. * Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists). |
グラフィックス機能 | Integrated Graphics Processor- Intel HD Graphics support - Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz Supports Intel InTru 3D, Quick Sync Video, Clear Video HD Technology, Insider |
拡張スロット | 1 x PCIe 3.0/2.0 x16 (x16 mode, black) |
ストレージ機能 | Intel Z170 chipset : 1 x U.2 port, black, 4 x SATA 6Gb/s port(s), gray, Support Raid 0, 1, 5, 10 Intel Rapid Storage Technology supports*1 Supports Intel Smart Response Technology*1 |
LAN機能 | Intel I219V, 1000BASE-T/100BASE-TX/10BASE-T×1, GameFirst technology Intel LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY) Anti-surge LANGuard |
無線機能 | Wi-Fi 802.11 a/b/g/n/ac Supports dual band frequency 2.4/5 GHz Supports MU-MIMO |
Bluetooth機能 | Bluetooth V4.1 |

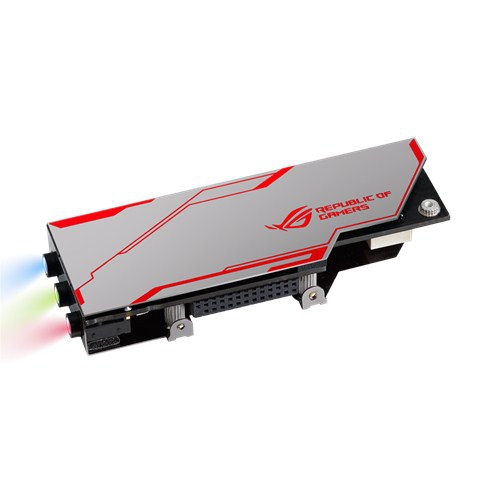

オーディオ機能 | ROG SupremeFX Impact III 5.1-channel High Definition Audio CODEC - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - SupremeFX Shielding Technology - ESS ES9023P DAC: dB SNR, dB THD+N (Max. kHz/ -bit) - 2VRMS Headphone Amp into (32-600Ohms) - Front panel audio connector (AAFP) Audio Feature : - Gold-plated jacks - DTS Connect - Optical S/PDIF out port(s) at back panel - Sonic SenseAmp - Sonic Studio II - Sonic Radar II |
USB | Intel Z170 chipset : 6 x USB 3.0 port(s) (4 at back panel, blue, 2 at mid-board) Intel USB 3.1 controller : 1 x USB 3.1 port(s) (1 at back panel, black, Type-C) Intel USB 3.1 controller : 1 x USB 3.1 port(s) (1 at back panel, red, Type-A) |
オーバークロック関連機能 | Slow Mode ROG RAMCache Overwolf SupremeFX Impact III Start Button Reset Button LN2 Mode Impact Power III : - MicroFine Alloy Chokes - 10K Black Metallic Capacitors - IR3553 PowIRStage MOSFETs Mem TweakIt ProbeIt KeyBot II - One-click Overclocking - X.M.P. - DirectKey - ClrCMOS - Power On UEFI BIOS features : - O.C. Profile - GPU.DIMM Post - Tweakers' Paradise - ROG SSD Secure Erase - Graphic Card Information Preview ROG RAMDisk Extreme Tweaker |
Special Features | OC Design - ASUS PRO Clock Technology - Full BCLK range for extreme overclocking performance 5-Way Optimization by Dual Intelligent Processors 5 - 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ Power Control, Fan Xpert 3, and Turbo App ASUS Wi-Fi GO! ASUS Exclusive Features : - MemOK! - AI Suite 3 - Ai Charger+ - USB 3.1 Boost - Disk Unlocker - Mobo Connect - PC Cleaner Remote Entertainment - Media Streamer - HyStream ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS USB BIOS Flashback - Push Notice ASUS Q-Design : - ASUS Q-Shield - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM Overclocking Protection : - ASUS C.P.R.(CPU Parameter Recall) |
Operating System Support | Windows 10 64ビット Windows 8.1 64ビット Windows 7 64ビット/32ビット |

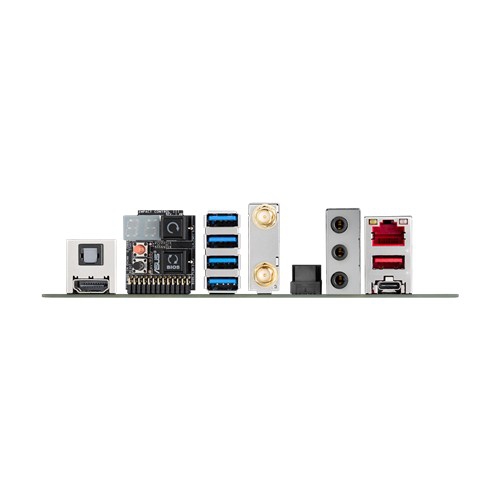

背面インターフェース | 1 x HDMI 1 x LAN (RJ45) port(s) 1 x USB 3.1 (black)Type-C 1 x USB 3.1 (red)Type-A 4 x USB 3.0 (blue) 1 x Optical S/PDIF out 3 x Audio jack(s) 1 x Clear CMOS button(s) 2 x Wi-Fi antenna port(s) 1 x USB BIOS Flashback Button(s) 1 x Q-Code LED 1 x Start Button 1 x Reset Button |
基板上インターフェース | 1 x U.2 port 1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) 4 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) (4 -pin) 1 x Chassis Fan connector(s) (4 -pin) 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP)*2 1 x System panel(s) 1 x ProbeIt Measurement Points 1 x Thermal sensor connector(s) 1 x 5-pin EXT_FAN(Extension Fan) connector 1 x LN2 Mode jumper(s) 1 x SupremeFX Impact II connector(s) 1 x Slow Mode jumper(s) 1 x SupremeFX Impact III connector 1 x M.2 socket pre-installed with a Wi-Fi/Bluetooth module 1 x System panel connector |

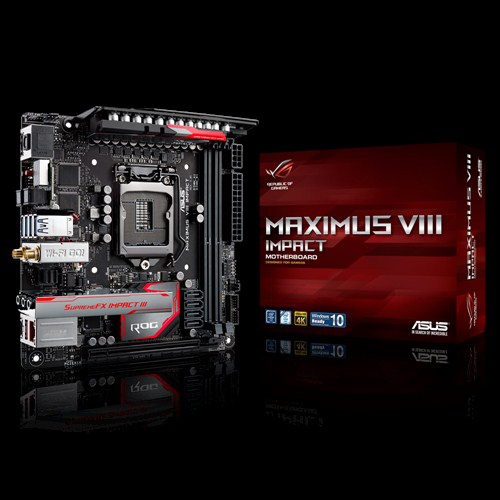

主な付属品 | User's manual ASUS Q-Shield 4 x SATA 6Gb/s cable(s) 1 x CPU installation tool 1 x Supporting DVD 1 x ASUS 2T2R dual band Wi-Fi moving antennas (Wi-Fi 802.11a/b/g/n/ac compliant) 1 x Fan Extension Card (3 x 4-pin fan out) 1 x Fan Extension card screw pack 1 x 12 in 1 ROG Cable Label(s) ROG Fan Label 1 x 5-pin to 5-pin cable 1 x Panel cable 1 x Thermistor cable(s) |
BIOS | 1 x 128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI3.0, WfM2.0, SM BIOS 3.0, ACPI 5.0, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, F9 Quick Note, Last Modified log, F12 PrintScreen, F3 Shortcut functions and ASUS DRAM SPD (Serial Presence Detect) memory information. |
Manageability | WfM2.0, DMI3.0, WOL by PME, PXE |
サポートDVD | Drivers ROG GameFirst technology ROG RAMDisk ROG RAMCache ROG CPU-Z ROG Mem TweakIt Overwolf Keybot II Kaspersky Anti-Virus DAEMON Tools Pro Standard ASUS WebStorage ASUS Utilities |
フォームファクター/サイズ(W×D) | Mini ITX Form Factor 6.7 inch x 6.7 inch ( 17 cm x 17 cm ) |
その他 | *1 This function will work depending on the CPU installed. *2 AAFP connector is built-in on the SupremeFX Impact III card |
※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
