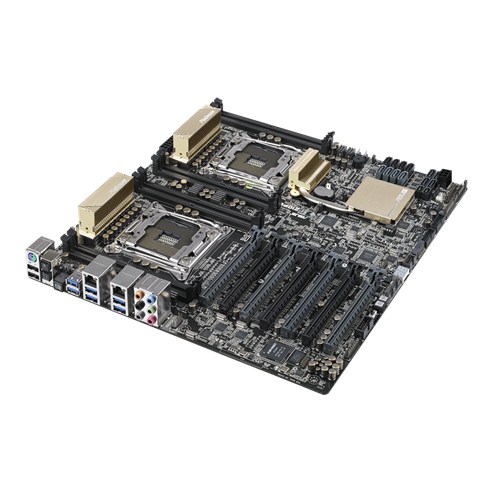

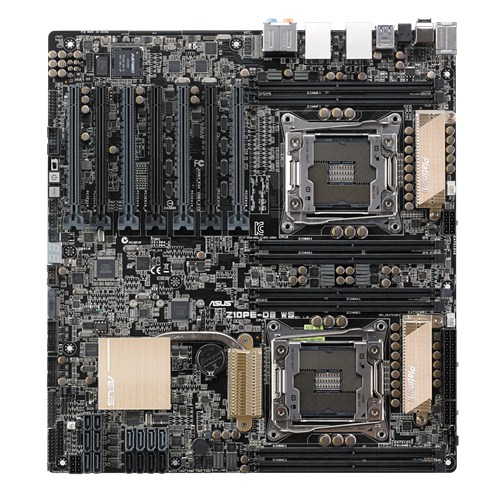

- LGA2011-v3対応
- Intel Xeon E5-2600 v3シリーズCPU対応
- Intel C612チップセット搭載
- DDR4メモリ×8枚(最大512GB)対応
- D-Sub 15ピン×1
- PCIe 3.0 x16×7
- SATA 6Gb/s×12、SATA Express×2、M.2×1
- USB 3.0×10、USB 2.0×4
- 1000BASE-T×2
- デュアルCPU構成でのオーバークロックに対応
- 65℃環境で120万時間使用できる高耐久なコンデンサを使用
- 32Gb/sの転送速度に対応するPCIe 3.0 x4接続のM.2スロットを搭載
- NVIDIA 4-way SLI/AMD 4-way CrossFireXに対応
- POST時のQ-CodeをUSBメモリに保存する「Q-Code Logger」機能
- 電源ユニットの状態を監視する「ASUS Dr. Power」機能
- Webブラウザで管理できるサーバー管理システム「ASWM Enterprise」を付属
- SSI EEBフォームファクター
対応CPU | Intel Socket 2011-3 Processors Intel Socket 2011-3 for Intel Xeon processor E5-2600 v3 product family |
搭載チップセット | Intel C612 PCH |
対応メモリ | 8 x DIMM, Max. 512GB, DDR4 2133/1866/1600/1333 MHz RDIMM, LR-DIMM, NVDIMM Memory Quad Channel Memory Architecture |
グラフィックス機能 | ASpeed AST2400 32MB VGA port*1 - Supports VGA with max. resolution 1920 x 1200 @ 60 Hz |
マルチGPU対応 | Supports NVIDIA 4-Way SLI Technology Supports AMD 4-Way CrossFireX Technology |
拡張スロット | 4 x PCIe 3.0/2.0 x16 (dual x16 or quad x8) *2 2 x PCIe 3.0/2.0 x16 (dual x16) *2 1 x PCIe 3.0/2.0 x16 (dual x8) *2 |
ストレージ機能 | Intel C612 chipset : 4 x SATA 6Gb/s port(s), gray, *3 4 x SATA 6Gb/s port(s), black, *3, 1 x SATA Express port, gray, *4 1 x M.2 Socket 3, *5 Support Raid 0, 1, 5, 10 ASMedia SATA Express controller : 1 x SATA Express port, gray, compatible with 2 x SATA 6.0 Gb/s ports |
LAN機能 | Intel I210-AT, 1000BASE-T/100BASE-TX/10BASE-T×2 |
オーディオ機能 | Realtek ALC1150 8-Channel High Definition Audio CODEC - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 112 dB SNR stereo playback output (Line-out at rear) and 104 dB SNR stereo playback input (Line-in) Audio Feature : - DTS Ultra PC II - DTS Connect - Optical S/PDIF out port(s) at back panel - BD Audio Layer Content Protection - Absolute Pitch 192khz/24bit true BD lossless sound |
USB機能 | IntelC612 Chipset : 4 x USB 3.0/2.0 port(s) (4 at back panel, ) IntelC612 Chipset : 4 x USB 2.0/1.1 port(s) (2 at back panel, , 2 at mid-board) ASMedia USB 3.0 controller : 6 x USB 3.0/2.0 port(s) (2 at back panel, blue, 4 at mid-board) |
Workstation Feature | 7 x PCIe x 16 slot(s) ASWM Enterprise ASUS Dr. Power 12K hours Capacitors ProCool Power Connector Q-Code Logger USB BIOS Flashback ASUS PIKE SAS upgrade kit(Optional) |
独自搭載機能 | ASUS Digital Power Design : - Industry leading Digital 8 Phase Power Design - Industry leading Digital 2 Phase DRAM Power Design ASUS Exclusive Features : - Front Panel USB 3.0 Support ASUS Quiet Thermal Solution : - Stylish Fanless Design Heat-pipe solution ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - ASUS MyLogo 2 - Multi-language BIOS ASUS Q-Design : - ASUS Q-Shield - ASUS Q-Code - ASUS Q-Slot - ASUS Q-DIMM |

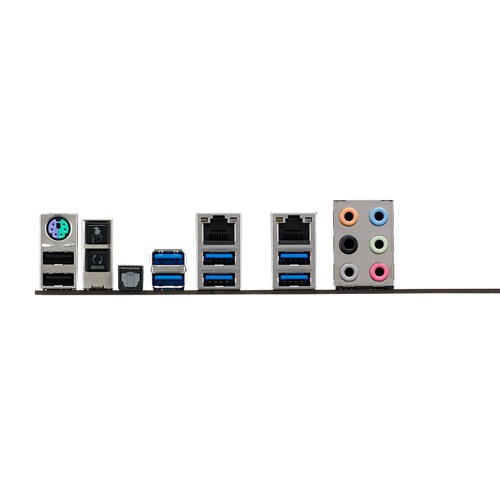

背面インターフェース | 1 x PS/2 keyboard/mouse combo port(s) 2 x LAN (RJ45) port(s) 6 x USB 3.0 (blue) 2 x USB 2.0 *6 1 x Optical S/PDIF out 1 x USB BIOS Flashback Button(s) 1 x Q-Code Logger button 1 x 8-channel Audio I/O |
基板上インターフェース | 1 x AAFP connector 2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s) (19-pin) 1 x USB 2.0 connector(s) support(s) additional 2 USB 2.0 port(s) 2 x SATA Express connector: gray, compatible with 2 x SATA 6.0 Gb/s ports 1 x M.2 Socket 3 1 x TPM connector(s) 1 x COM port(s) connector(s) 8 x SATA 6Gb/s connector(s) 2 x CPU Fan connector(s) (2 x 4 -pin) 7 x Chassis Fan connector(s) (7 x 4 -pin) 1 x S/PDIF out header(s) 1 x 24-pin EATX Power connector(s) 2 x 8-pin ATX 12V Power connector(s) 1 x RAID key header(s) 1 x VGA connector(s) 1 x AUX panel header(s) 1 x SMBus header(s) 1 x System panel(s) 1 x Power-on button(s) 1 x Reset button(s) 1 x Clear CMOS button(s) 1 x Dr.Power switch(es) 1 x Serial Port header 1 x ASMB8-iKVM connector 1 x 6-pin EATX 12V_3 Power connector |

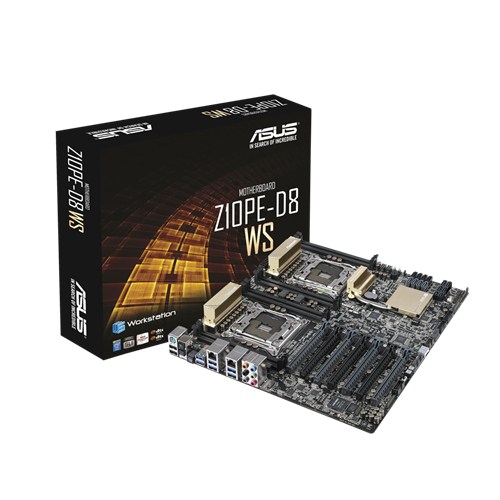

主な付属品 | I/O Shield 1 x COM port cable(s) 12 x SATA 6Gb/s cable(s) 1 x Supporting DVD 1 x 3-Way SLI bridge(s) 1 x 4-Way SLI bridge(s) 1 x SLI bridge(s) 1 x 2-port USB 2.0 module(s) 1 x VGA bracket(s) 1 x ASWM Enterprise SDVD |
BIOS機能 | 128 Mb Flash ROM, UEFI BIOS, PnP, WfM2.0, SMBIOS 2.6.1, ACPI 3.0, ASUS EZ Flash Utility, ASUS CrashFree Technology |
管理機能 | WfM 2.0, DMI 2.0, WOL by PME, PXE |
サポートDVDの内容 | Drivers、ASUS Utilities、ASUS Update |
OS | Windows Server 2012 R2 Windows Server 2012 Windows Server 2008 Enterprise R2 SP1 64-bit Windows 8.1 32/64-bit Windows 8 32/64-bit Windows 7 32/64-bit |
フォームファクター(サイズW×D) | EEB Form Factor 12 inch x 13 inch ( 30.5 cm x 33.02 cm ) |
その他 | *1 with bracket *2 This motherboard is ready to support PCIe 3.0 SPEC. Functions will be available when using PCIe 3.0-compliant devices. *3 4 x gray from SATA controller, 4 x black from sSATA controller *4 Compatible with 2 x SATA 6.0 Gb/s ports from SATA controller *5 M.2 Socket 3 supports M Key and type 2260/2280/22110 storage devices *6 1 supports USB BIOS Flashback, 1 supports Q-Code Logger |
※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
