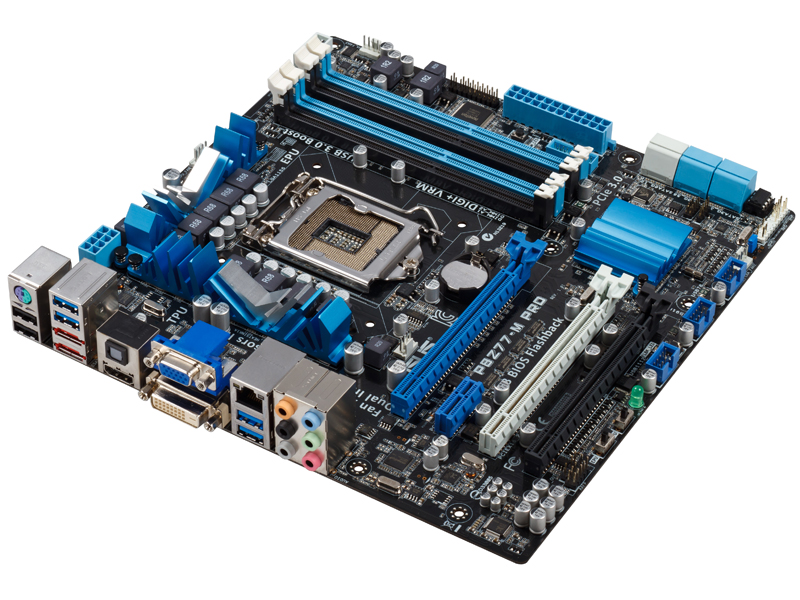

P8Z77-M PRO

P8Z77-M PRO

SLI/CrossFireX両対応!もちろんVirtu MVPもOK!Z77搭載 グラフィック機能に強いMicroATXマザーボード

  • Intel LGA1155ソケット搭載 MicroATXマザーボード
  • Intel Z77チップセット搭載
  • システム管理の統合ソフトウェア「AI Suite II」対応
  • グラフィカルで使いやすい「EFI BIOS(EZ Mode)」搭載
  • 内蔵VGAのパワーアップを図る「GPU Boost」対応
  • USB3.0機器の高速化を図る「USB 3.0 Boost」搭載
  • 内蔵GPUとビデオカードを連携・グラフィックの強化を図る
    「Virtu Universal MVP」対応
  • NVIDIA SLI / AMD CrossFireX対応
CPU

LGA1155:
 3rd/2nd Generation Core i7
 3rd/2nd Generation Core i5
 3rd/2nd Generation Core i3
 32/22nm CPUをサポート
 Intel Turbo Boost Technology 2.0対応

チップセット

Intel Z77

メモリ

DDR3 2400(O.C.)/2200(O.C.)/2133(O.C.)/
    2000(O.C.)/1866(O.C.)/1800(O.C.)/
    1600/1333MHz
Non-ECC, Un-buffered Memory
デュアルチャンネル4スロット 最大32GB

VGA

内蔵グラフィック:
 1x HDMI
 1x DVI
 1x D-Sub
 最大1696MBのメモリシェア
 ※対応CPUが必要となります。


NVIDIA SLI対応
AMD CrossFireX対応

拡張スロット

2x PCI Express3.0/2.0(x16)(x16/x8 x8動作)
1x PCI Express2.0(x16)(x4動作)
1x PCI Express2.0(x1)

ストレージ

Intel Z77:
 2x SATA 6Gb/s
 4x SATA 3Gb/s
 Raid 0, 1, 5, 10をサポート
 Intel Smart Response Technology対応
 Intel Rapid Start Technology対応
 Intel Smart Connect Technology対応


ASMedia ASM1061:
 2x eSATA 6Gb/s

LAN

ギガビットLAN(Realtek 8111F)

サウンド

Realtek ALC892 8チャンネルHDオーディオ

外部インターフェース

6x USB3.0
(4x バックパネル / 1x 基板上コネクタ)


8x USB2.0
(2x バックパネル / 3x 基板上コネクタ)

フォームファクター

MicroATX(24.4 x 24.4 cm)

ASUSオリジナル機能

ASUS C.P.R.
ASUS Dual Intelligent Processors 2 with DIGI+ VRM
Auto Tuning
TurboV
GPU Boost
TPU switch
ASUS EPU
Industry leading Digital 8 Phase Power Design
(6 -phase for CPU, 2 -phase for iGPU)
USB BIOS Flashback
MemOK!
AI Suite II
Ai Charger+
Anti-Surge
ASUS UEFI BIOS EZ Mode
Network iControl
USB 3.0 Boost
Disk Unlocker
Stylish Fanless Design Heat-sink solution
ASUS Fan Xpert+
ASUS O.C. Tuner
ASUS CrashFree BIOS 3
ASUS EZ Flash 2
ASUS Q-Slot
ASUS Q-DIMM
ASUS Q-Connector

JAN

4580147650772





DIGI+ VRM Digital Power Design

DIGI+ VRM Digital Power Design Image

DIGI+ VRMは、CPUから出力されるデジタル電源信号の要求に基づいてCPUの電源制御を処理することにより、電力の浪費を防ぎCPUのVcoreへ安定した電源供給を行います。
UEFI BIOSや独自インターフェースのユーティリティによってCPUや統合型グラフィックス電圧を調節することが可能なため、パフォーマンスを最大限に引き出し、オーバークロックの可能範囲を広げます。

Auto Tuning

Auto Tuning Image

「Auto Tuning」とは、システムが自動でCPUの動作クロックおよび電圧を調整し、CPUのオーバークロック限界を数MHz単位で探りながら、安定稼動でき るセッティングを模索します。これにより、マザーボードやCPU本来のオーバークロック性能を、より安全・簡単に探ることが可能となります。

Turbo V

Turbo V Image

「Turbo V」は、専用ユーティリティを使用することで、リアルタイムに0.02V単位での電圧調整・オーバークロック調整が可能となるツールです。

GPU Boost

GPU Boost Image

「GPU Boost」は、Core i5/Core i3など、GPU機能を搭載したCPUのGPU機能をオーバークロックする機能です。設定は専用ユーティリティで簡単に行うことができます。

ASUS EPU

ASUS EPU Image

「ASUS EPU」は、CPU/チップセット/メモリ/VGA/HDD/ファンの電力消費をマザーボードで監視し、システムレベルでの省電力化を図る機能です。

MemOK!

MemOK! Image

「MemOK!」は、メモリの相性問題でPCが起動しないトラブルの回避を試みる機能です。
マザーボード上のMemOK!ボタンを押してパソコンを起動することで、メモリに記録されている動作設定以外で動作が可能と思われる設定を探り、パソコンの起動を試みます。
※MemOK!機能は、すべてのメモリにおいて起動が可能であると保証する機能ではありません。

AI Suite II

AI Suite II Image

「AI Suite II」とは、ASUSマザーボードの様々なツール、ユーティリティを統合した統合ユーティリティです。必要な設定は「AI Suite II」で一元的に設定・管理が可能となるため、さまざまなツールを 交互に起動させる手間が省け、より効率的にシステムの設定・管理が可能となります。

UEFI BIOS

UEFI BIOS Image

「UEFI BIOS」とは、従来のBIOS設定画面をより簡単に、よりわかりやすい画面へと変更させたBIOS機能です。従来の文字ばかりのBIOS画面とは異な り、グラフィックを用いたBIOS画面を採用しているほか、マウス操作にも対応しているので、BIOS設定がよくわからないという方にも存分にマザーボー ドの機能をご活用いただけます。

USB 3.0 Boost

USB 3.0 Boost Image

ASUS USB 3.0 Boost は、新しいプロトコルUASP(USB Attached SCSI Protocol)をサポートします。
USB 3.0 Boost によって、簡単にUSB 3.0 デバイスの転送速度を30%(TBD)向上させることができます。

ASUS Fan Xpert+

ASUS Fan Xpert+ Image

ASUS Fan Xpert+ は、システムの負荷と環境温度に応じて、効果的にCPUファンとケースファンのスピードを調節することができます。
予め準備されたプロファイルから設定を選択することにより、ファン速度を臨機応変にコントロールすることもできます。

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
