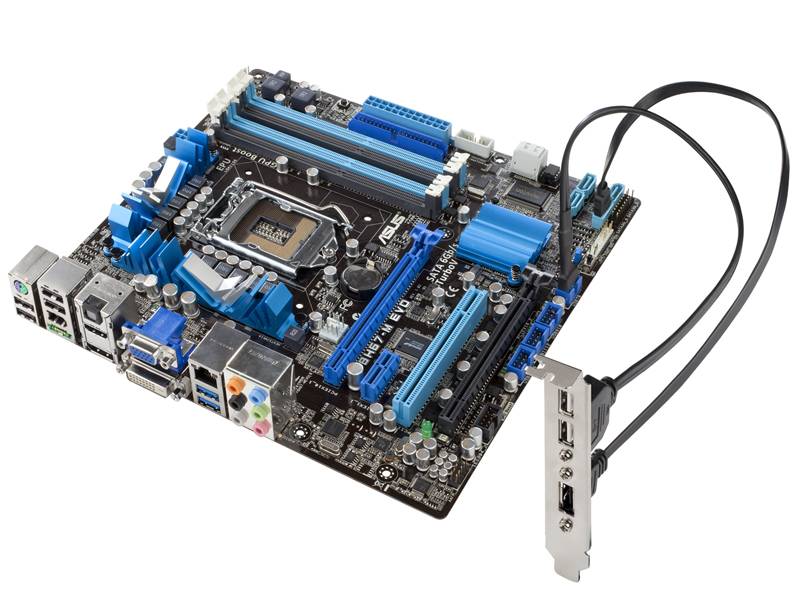

P8H67-M EVO REV 3.0

P8H67-M EVO REV 3.0

コンパクトなMicroATXでもパワフルなH67環境を!
LGA1155/H67搭載 MicroATXマザーボード

  • Intel LGA1155ソケット搭載 MicroATXマザーボード
  • Intel H67チップセット搭載
  • システム管理の統合ソフトウェア「AI Suite II」対応
  • グラフィカルで使いやすい「EFI BIOS(EZ Mode)」搭載
  • 起動時にメモリの相性問題解決を試みる「MemOK!」対応
  • 内蔵VGAのパワーアップを図る「GPU Boost」対応


このマザーボードと相性抜群!高品質Teamメモリはこちらです



CPU

LGA1155:
 2nd Generation Core i7
 2nd Generation Core™ i5
 2nd Generation Core™ i3
 32nm CPUをサポート
 Intel Turbo Boost Technology 2.0対応

チップセット

Intel H67 Express

メモリ

DDR3 1333/1066 MHz
non-ECC, un-buffered memory
デュアルチャンネル4スロット 最大32GB

VGA

内蔵VGA:
 1x HDMI
 1x DVI-D
 1x D-Sub
 1x DisplayPort
 最大1748MBのメモリをシェア
 (内蔵VGAの出力には対応CPUが必要です)


ATI Quad CrossFireXをサポート

拡張スロット

1x PCI Express 2.0(x16)
1x PCI Express 2.0(x16)(x4動作)
1x PCI Express 2.0(x1)
1x PCI

ストレージ

Intel H67 Express:
 2x SATA 6.0 Gb/s
 4x SATA 3.0 Gb/s
 RAID 0, 1, 5,10をサポート


Marvell 88SE6111:
 1x UltraDMA 133/100/66
 1x eSATA 3Gb/s

LAN

ギガビットLAN(Realtek 8111E)

サウンド

Realtek ALC892 8ch HDオーディオ

外部インターフェース

2x USB3.0
(2x バックパネル)


12x USB2.0
(4x バックパネル / 4x 基板上コネクタ)


2x IEEE1394a
(1x バックパネル / 1x 基板上コネクタ)

フォームファクター

MicroATX(24.5x24.5cm)

ASUSオリジナル機能

GPU Boost with switch
Auto Tuning
TurboV
8+2フェーズ電源回路
EPU
EPU switch
MemOK!
AI Suite II
Anti Surge
ASUS EFI BIOS EZ Mode featuring friendly graphics user interface
ASUS Fanless Design
ASUS Fan Xpert
ASUS Q-Connector
ASUS CrashFree BIOS 3
ASUS EZ Flash 2
ASUS Q-Slot
ASUS Q-DIMM
vCore
iGPU
vCCIO
vDRAM Bus
vPCH
vCPU_PLL
BCLK/PEG frequency tuning
ASUS C.P.R.(CPU Parameter Recall)

JAN

4562146253802

備考

本製品は、不具合解消済のインテル 6シリーズExpressチップセットを使用しています。





GPU Boost

GPU Boost Image

「GPU Boost」は、Core i5/Core i3など、GPU機能を搭載したCPUのGPU機能をオーバークロックする機能です。設定は専用ユーティリティで簡単に行うことができます。

Auto Tuning

Auto Tuning Image

「Auto Tuning」とは、システムが自動でCPUの動作クロックおよび電圧を調整し、CPUのオーバークロック限界を数MHz単位で探りながら、安定稼動でき るセッティングを模索します。これにより、マザーボードやCPU本来のオーバークロック性能を、より安全・簡単に探ることが可能となります。

Turbo V

Turbo V Image

「Turbo V」は、専用ユーティリティを使用することで、リアルタイムに0.02V単位での電圧調整・オーバークロック調整が可能となるツールです。

ASUS EPU

ASUS EPU Image

「ASUS EPU」は、CPU/チップセット/メモリ/VGA/HDD/ファンの電力消費をマザーボードで監視し、システムレベルでの省電力化を図る機能です。

MemOK!

MemOK! Image

「MemOK!」は、メモリの相性問題でPCが起動しないトラブルの回避を試みる機能です。
マザーボード上のMemOK!ボタンを押してパソコンを起動することで、メモリに記録されている動作設定以外で動作が可能と思われる設定を探り、パソコンの起動を試みます。
※MemOK!機能は、すべてのメモリにおいて起動が可能であると保証する機能ではありません。

Fan Xpert

Fan Xpert Image

「Fan Xpert」は、CPUの温度状況に応じてCPUファンの回転を能動的に制御する機能です。 高負荷時に冷却効率を高め、低負荷時には回転速度を落とすことで静音な環境を実現します。温度状況は専用ユーティリティで監視することも可能です。



※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
