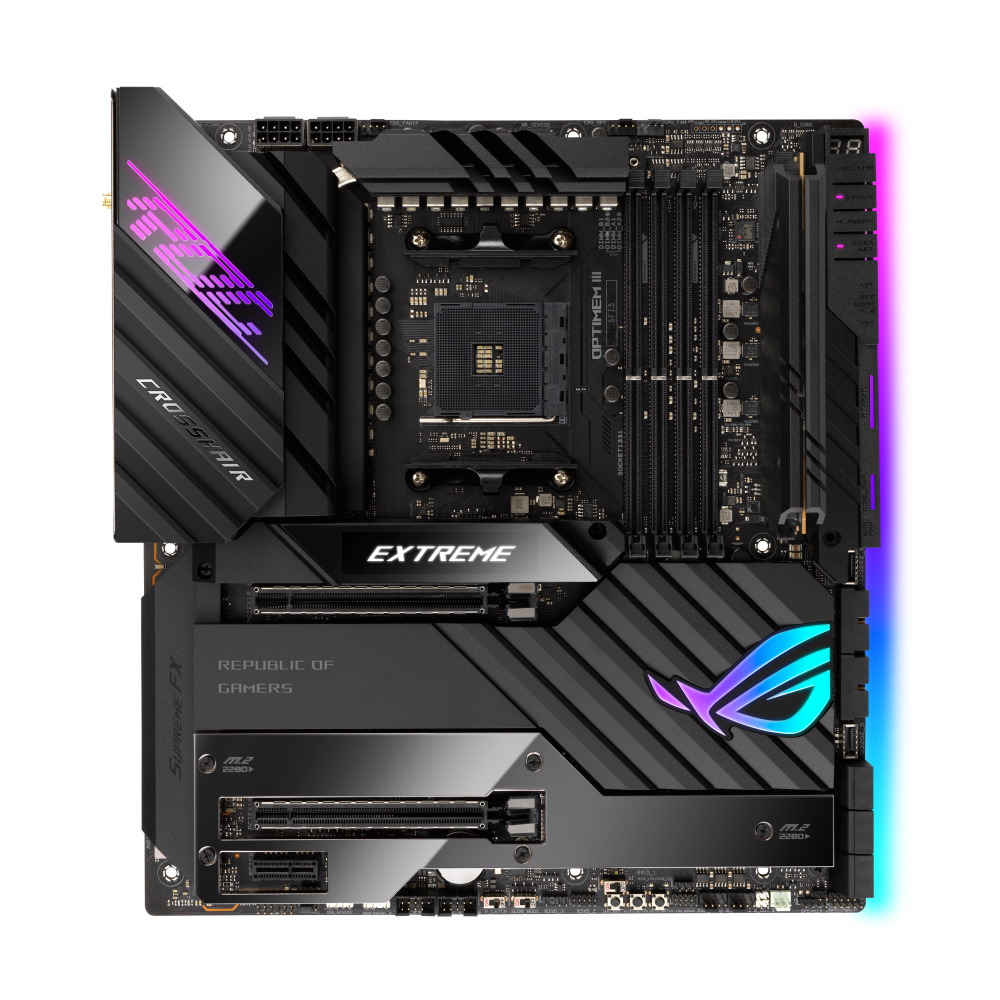

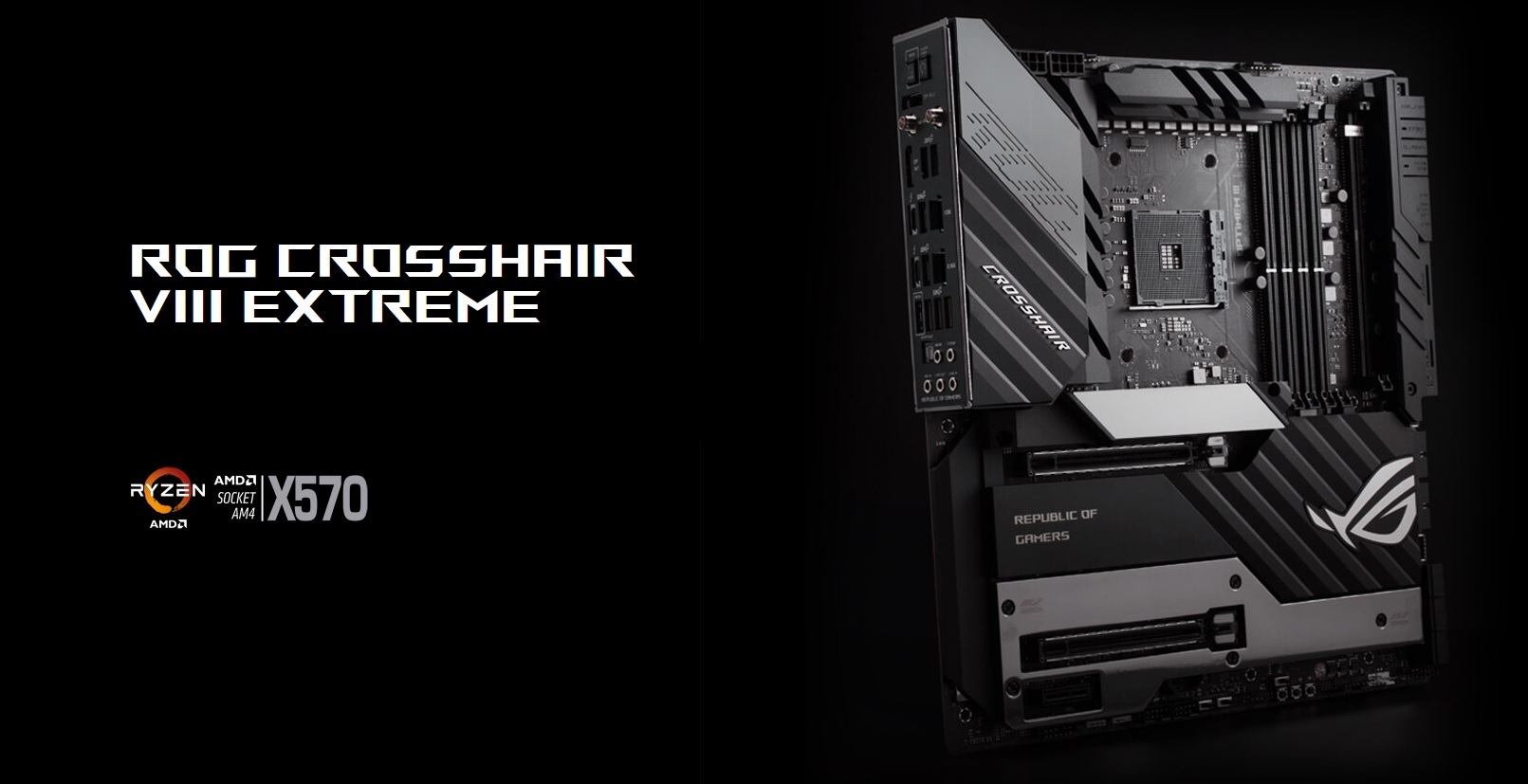

ROG CROSSHAIR VIII EXTREME

ROG CROSSHAIR VIII EXTREME

「ROG CROSSHAIR VIII」シリーズ最上位「EXTREME」モデル
AMD X570搭載 ファンレス仕様E-ATXゲーミングマザーボード

・対応CPU:AMD Ryzen シリーズ
・対応ソケット:Socket AM4
・チップセット:AMD X570
・拡張スロット:PCIe 4.0 x16 x 2、 PCIe 3.0 x16 x 1
・90A Power Stageによる18+2フェーズ電源回路
・対応メモリー:DDR4-5000×4 (最大128GB)
・ストレージ:M.2 x 5(ROG DIMM.2カード使用) and SATA 6Gb/s x 5
・Wi-Fi 6E (802.11 a/b/g/n/ac/ax) 、Bluetooth 5.2対応
・Marvell 10ギガビットLAN、Intel 2.5ギガビットLAN搭載
・PD3.0 60W高速充電を備えたUSB3.2 Gen 2 ポート
・dual Thunderbolt™ 4 ポート
・オーディオ:ROG SupremeFX ALC4082 with ESS®ES9018Q2C DAC
・Aura Sync RGB対応
・ 「AIDA64 Extreme」 サブスクリプション(1年)
・フォームファクター:Extended ATX(305mmx207mm)


※本製品はWi-Fi Allianceが定めるWi-Fi 6E対応機種です。
Wi-Fi 6Eとして次の周波数(2.4GHz / 5GHz / 6GHz帯)に対応しておりますが、2021年9月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。

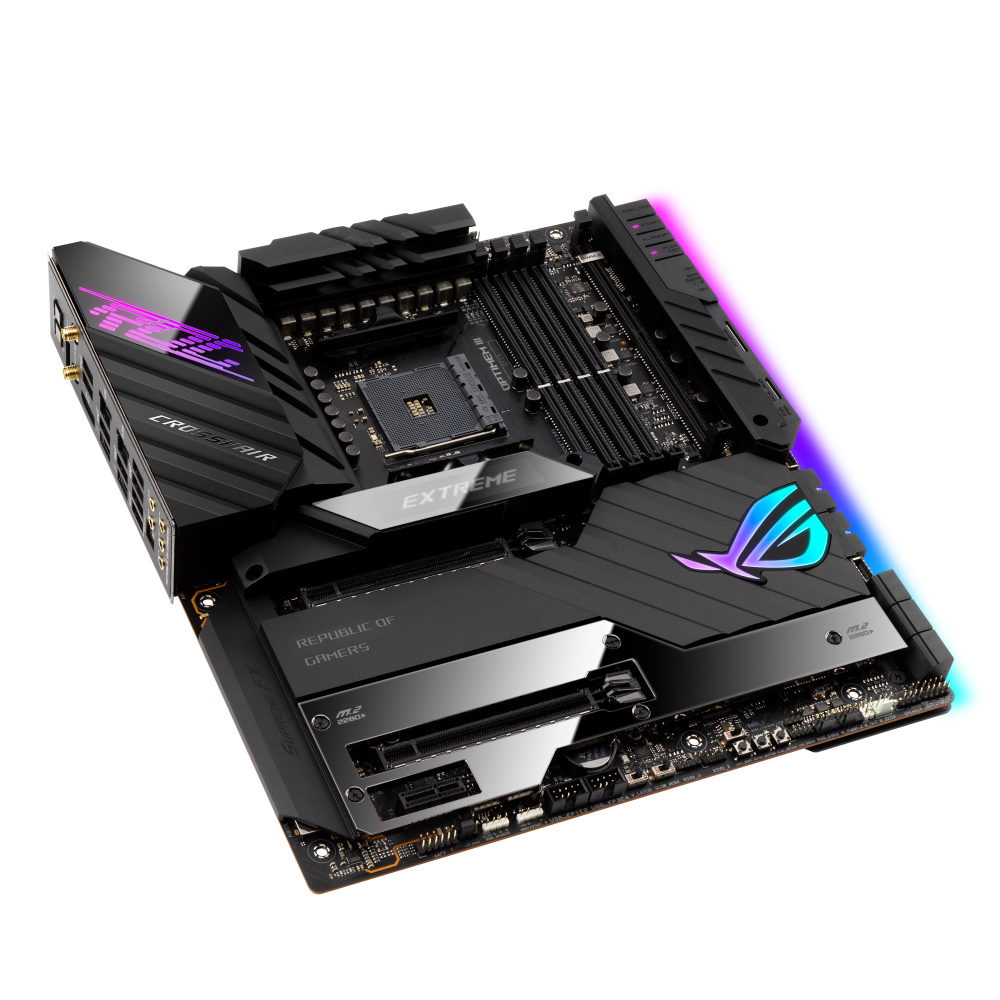

「ROG CROSSHAIR VIII EXTREME」は、AMD X570チップセットを搭載したExtended ATXマザーボードの最上位「EXTREME」モデルです。
90A Power Stageによる18+2フェーズの堅牢な電源回路を実装し、大きなパワーを要するRyzen上位モデルのオーバークロックやPBOによるリミット解除に対応します。
ファンレス仕様により静音性を高めつつ、広範囲をカバーする大型ヒートシンクや、高導電性サーマルパッド、
アルミニウム製ヒートシンクカバー、M.2バックプレート、ROG Water-Cooling Zoneを実装し強力な冷却性能を実現しています。

USB 3.2 gen 2やThunderbolt 4などの最新規格に対応した接続端子を備えるとともに、Wi-Fi 6Eや10 Gigabit Ethernetの高速通信にも対応しています。
「ROG SupremeFX」による優れたオーディオ性能、「Aura Sync RGB」によるLED発光制御、動作状況をリアルタイムで表示可能な「LiveDash OLED」など、
ROG X570マザーボードの様々な要素が集まったROG CROSSHAIR VIII EXTREME」は、RyzenベースのPC性能を限界を超えて向上させることができます。

※本製品はWi-Fi Allianceが定めるWi-Fi 6E対応機種です。Wi-Fi 6Eとして次の周波数(2.4GHz / 5GHz / 6GHz帯)に対応しておりますが、
2021年9月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。

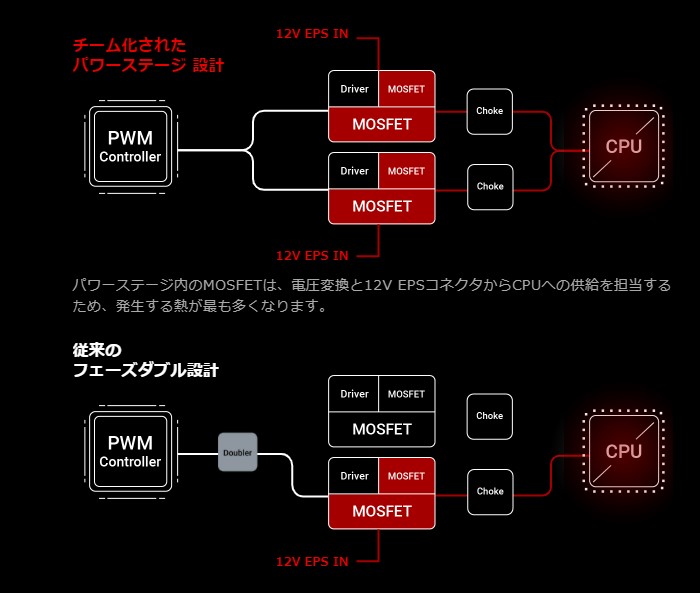

Teamed Power Architecture

各フェーズ最大90Aまでの出力に対応するパワーステージによる18+2フェーズ回路を搭載しています。さらにアイドル状態から高負荷状態への遷移遅延を最小限に抑えるため、
従来採用されていた「フェーズダブラー設計」ではなく、2基のパワーステージ ICをコントローラが直接連携する「Teamed Power Architecture」を採用。
これにより、最近のコア数の多いCPUが必要とする電力を素早く、安定して供給でき、最新のRyzen 5000シリーズの持つポテンシャルを最大限に発揮させます。

ASUS Teamed Power Architectureについてはこちら >




・現在のCPUは、従来のCPUよりもコア数が多く、最新の命令セットにより、計算量の多いワークロードを驚異的な速さで処理することができます。
さらに、アイドル状態での消費電力も少なく、負荷状態の切り替えもより速くなっています。
これに対応するためには、電力設計の優先順位を見直す必要がありました。従来型のフェーズダブラー設計には伝搬遅延があるため、過渡応答が妨げられるからです。

・最新のパワーステージは、過去のデバイスよりも高い電流に対応しており、
フェーズダブラーの処理遅延の影響を受けることなく、シンプルな回路トポロジーを実装することが可能になっています。
そのため、ROG CROSSHAIR VIII EXTREMEは、チーム化されたアーキテクチャにより、2つのパワーステージが連携して動作し、CPUにより多くの電力を供給できます。

・パワーステージ内のMOSFETは、12VのEPSコネクターからCPUに電圧を変換して供給する役割を担っているため、最も熱を発生します。
「Teamed Power Architecture」ではフェーズダブラー設計よりもスムーズに2つのMOSFETに負荷を分散できるため、温度を抑えやすく、安定した電力供給を可能にしています。

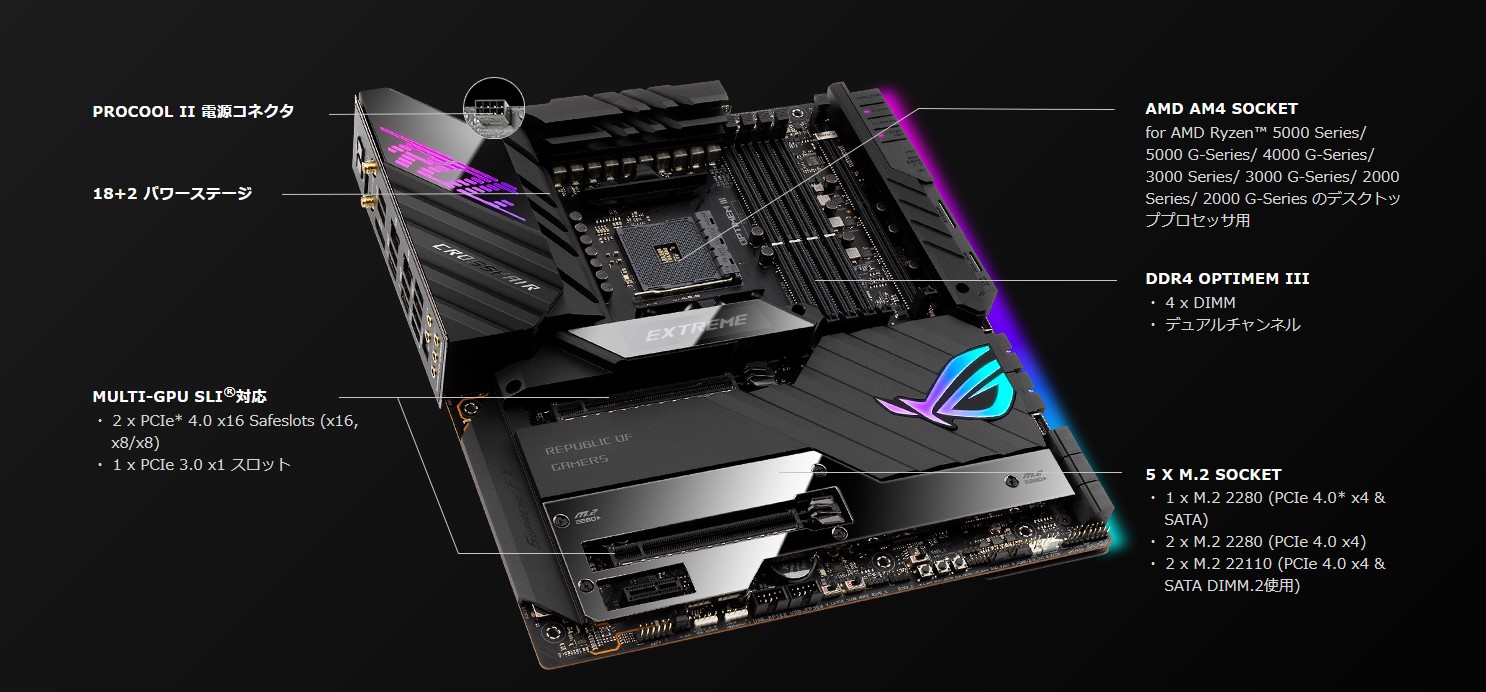

・8ピンのProCool II電源コネクタを2個搭載
2つのProCool IIコネクターにより、EPS12Vの電源ラインに確実に接続することができます。

・18+2パワーステージ
VRMには、Vcore用に90Aのパワーステージを18個、2次電圧レール用に90Aのパワーステージを2個搭載しています。

・MicroFine合金チョーク
各パワーステージには、45Aに対応する高透磁率の合金コアチョークを採用しています。

・10K日本製プレミアム・コンデンサ
入力と出力のフィルタリングには、高温でも数千時間の耐久性を持つ固体ポリマーコンデンサを使用しています。

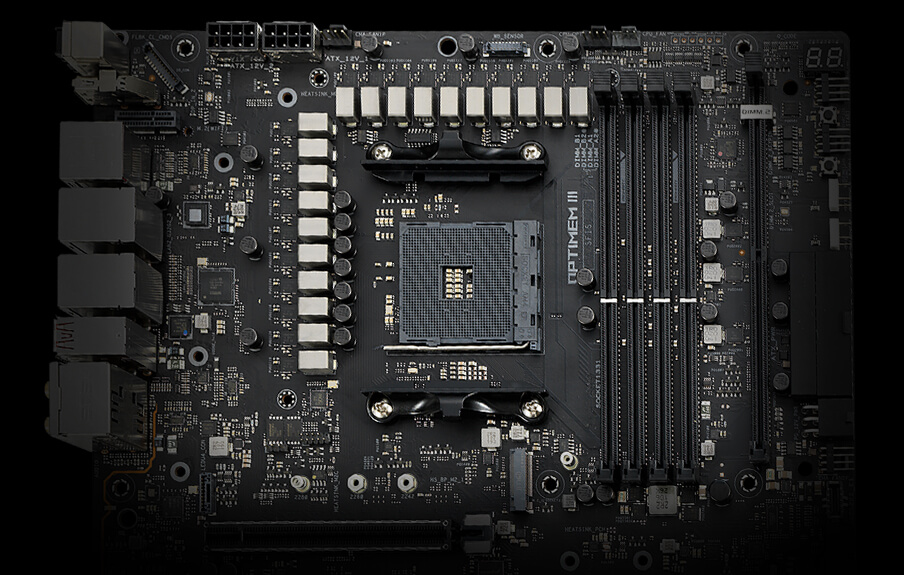

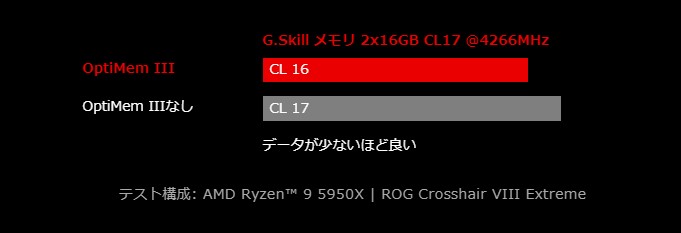

 ASUS OptiMem III

メモリー信号の品質を改善し、ノイズを軽減するASUS「OptiMem III」設計を採用し、より高い周波数での動作を可能にします。
メモリーキットを低レイテンシで実行し、高周波数で動作しながら電圧を低下させることができます。
お好みのモジュールと組み合わせて、膨大な帯域幅を必要とするアプリケーション向けに最新のZen 3プロセッサのスループットを最大化したり、
動作状況に合わせてInfinity Fabricとメモリパフォーマンスのバランスを取ることもできます。

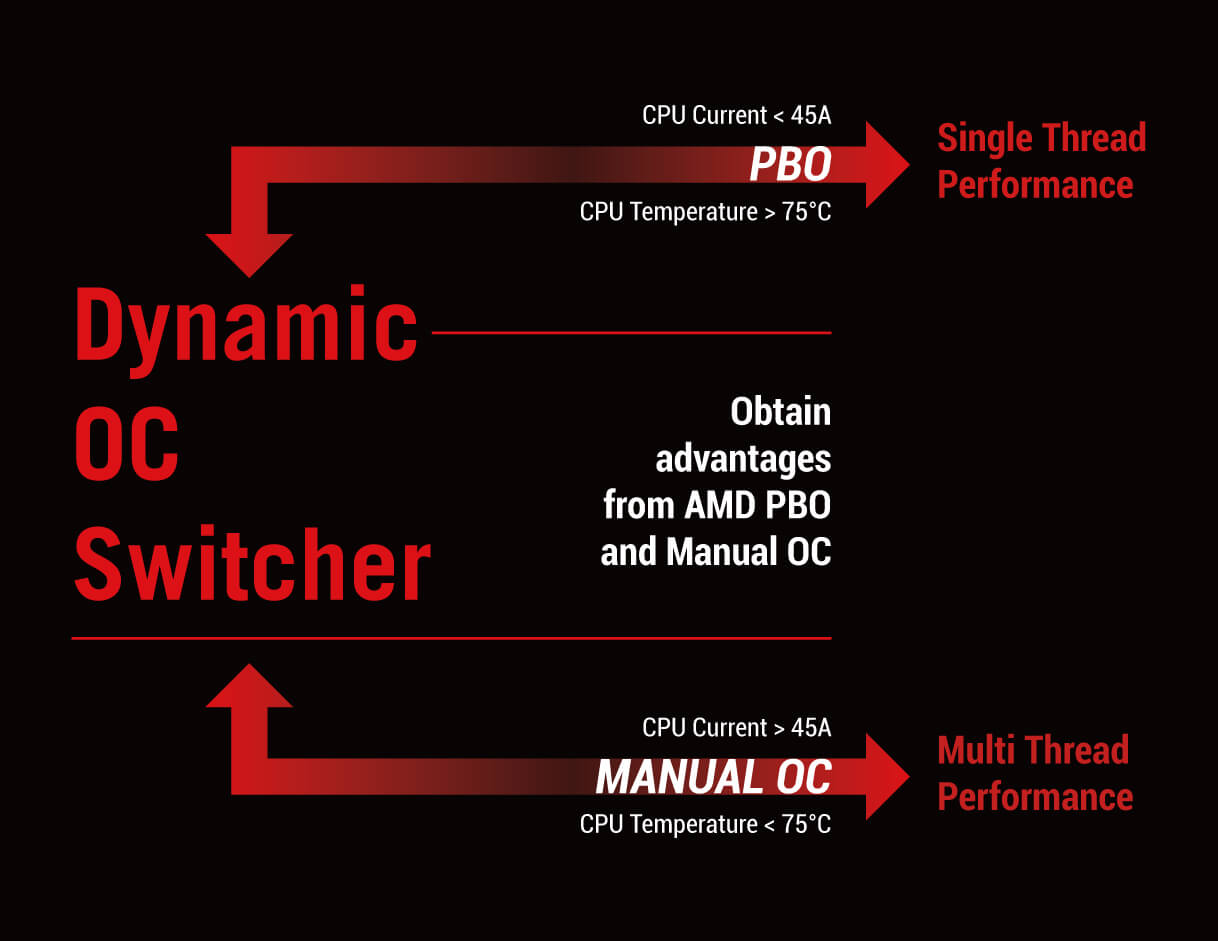

Dynamic OC Switcher

「Dynamic OC Switcher」は、動作状況に応じてオーバークロック時のクロック数値を設定・切り替えができます。
重いタスク用に手動で固定クロック値を設定してからDynamic OC Switcherの電流しきい値を選択するだけで、
動作状況に応じて固定クロックとAMD Precision Boost Overdrive(PBO)を自動的に切り替えます。




*表示された性能は説明のみを目的としています。

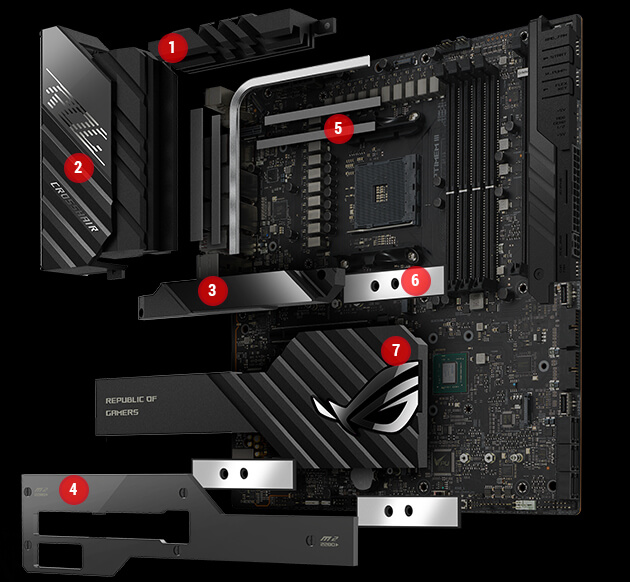

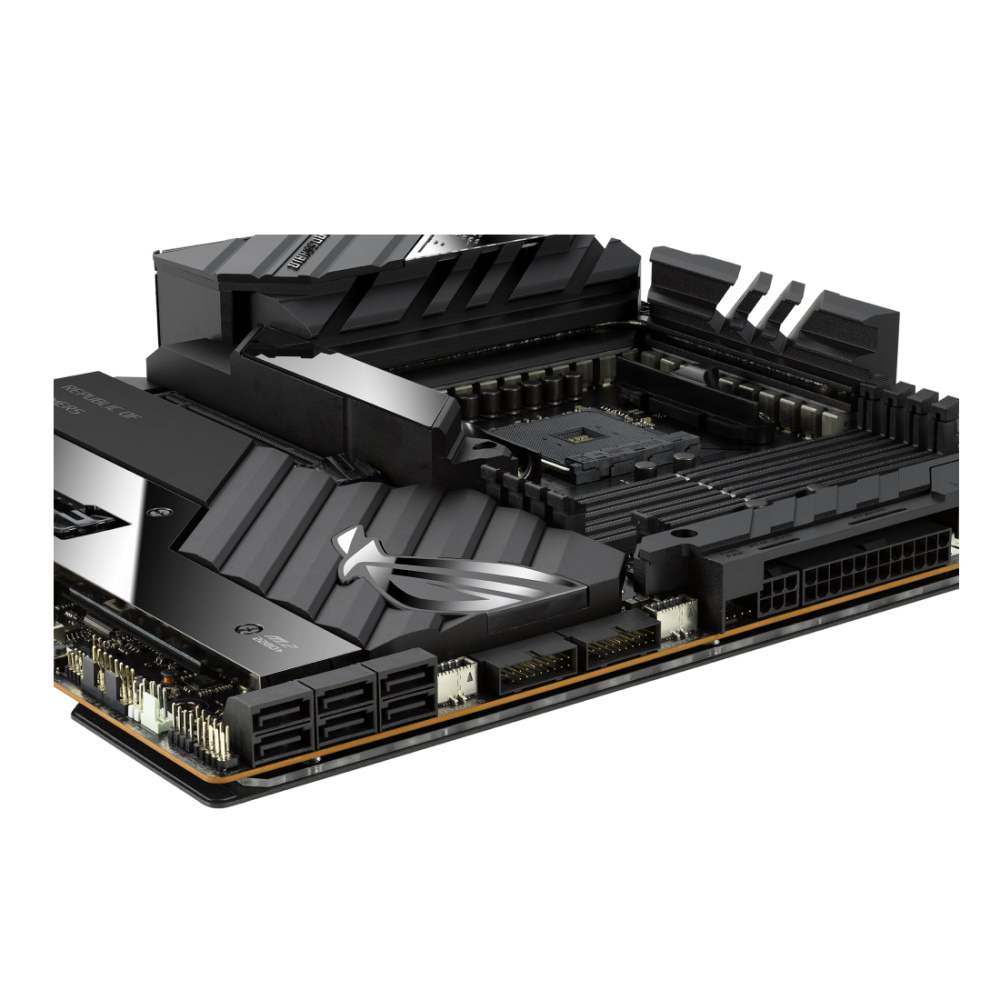

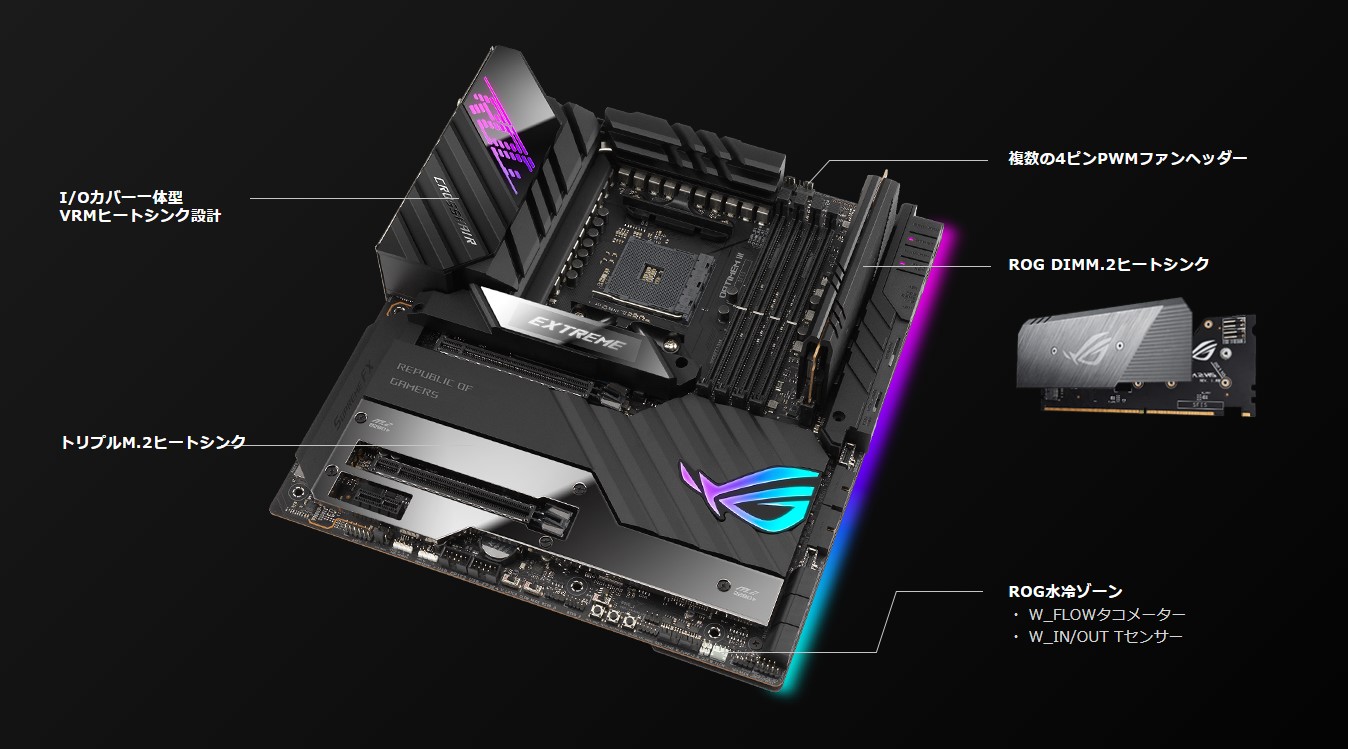

強力な冷却性能

重量級の冷却システムにより、ボード上のコンポーネントや高性能M.2ドライブを冷却し、ファンレス設計でも強力な冷却性能を発揮します。



1.VRMヒートシンク
VRMのヒートシンクは、MOSFETとチョークの上に置かれ、内蔵されたヒートパイプはアルミ製のI/Oカバーに接続されています。

2.アルミ製I/Oカバー
アルミ製I/Oカバーは、内蔵されたヒートパイプを介してプライマリ・ヒートシンクに接続されており、質量と放熱のための表面積を増やしています。

3.拡張VRMヒートシンク
マザーボードの重要な電源供給部を冷却し、プロセッサのオーバークロック能力を向上させます。

4.アルミニウム製ヒートシンクカバー
純アルミニウム製のヒートシンクカバーは、2台のオンボードM.2ドライブを効率的に冷却します。

5.高導電性サーマルパッド
高品質のサーマルパッドは、パワーステージから発生する熱をヒートシンクに橋渡しすることで、システムからの全体的な熱伝達を向上させます。

6.M.2バックプレート
統合されたM.2バックプレートは、エアフローが制限されている場合でも、高性能ドライブが最高のパフォーマンスを発揮できるようサポートします。

7.大型チップセット用ヒートシンク
アルミニウム製のヒートシンクカバーと一体化したチップセットヒートシンクには、ROGのロゴが大きく入っています。







冷却をサポートする設計

・複数の温度ソース
各ヘッダーは、ユーザーが設定可能な3つの温度センサーを監視・反応するように設定でき、動作状況に応じた冷却が可能です。
すべての設定は、「Fan Xpert 4」または「UEFI」経由で簡単に管理できます。

・4ピンのPWM/DCファンヘッダーとASUS HYDRANODE
すべてのオンボードヘッダーは、PWMまたはDCファンを自動検出し、3つのケースファンヘッダーはASUS 「HYDRANODE」をサポートしています。
従来のPWMヘッダーとは異なり、「HYDRANODE」は対応するそれぞれのファンを完全に制御・監視することができます。
「HYDRANODE」は「Fan Xpert 4」コントロールパネルに統合されています。

・バンドル型ROGファンコントローラ
ファンコントローラカードには、6つのDC/PWMファンヘッダーと2つのサーマルプローブヘッダーが付属しています。





ROG水冷ゾーン

2つの水温ヘッダーと流量ヘッダーは、「AI Suite 3」ユーティリティーに直接情報を送り、
冷却水の温度とループ全体の流量を追跡することができます。

・ウォーターポンプ
専用ヘッダーは、高性能PWMまたはDCウォーターポンプに3アンペア以上を供給することができます。

・ウォーターイン/アウト
専用ヘッダーにより、あらゆるコンポーネントの入出力ポイントの温度を監視することができます。

・水の流れ
専用ヘッダーにより、ループ全体の流量を常時監視することができます。

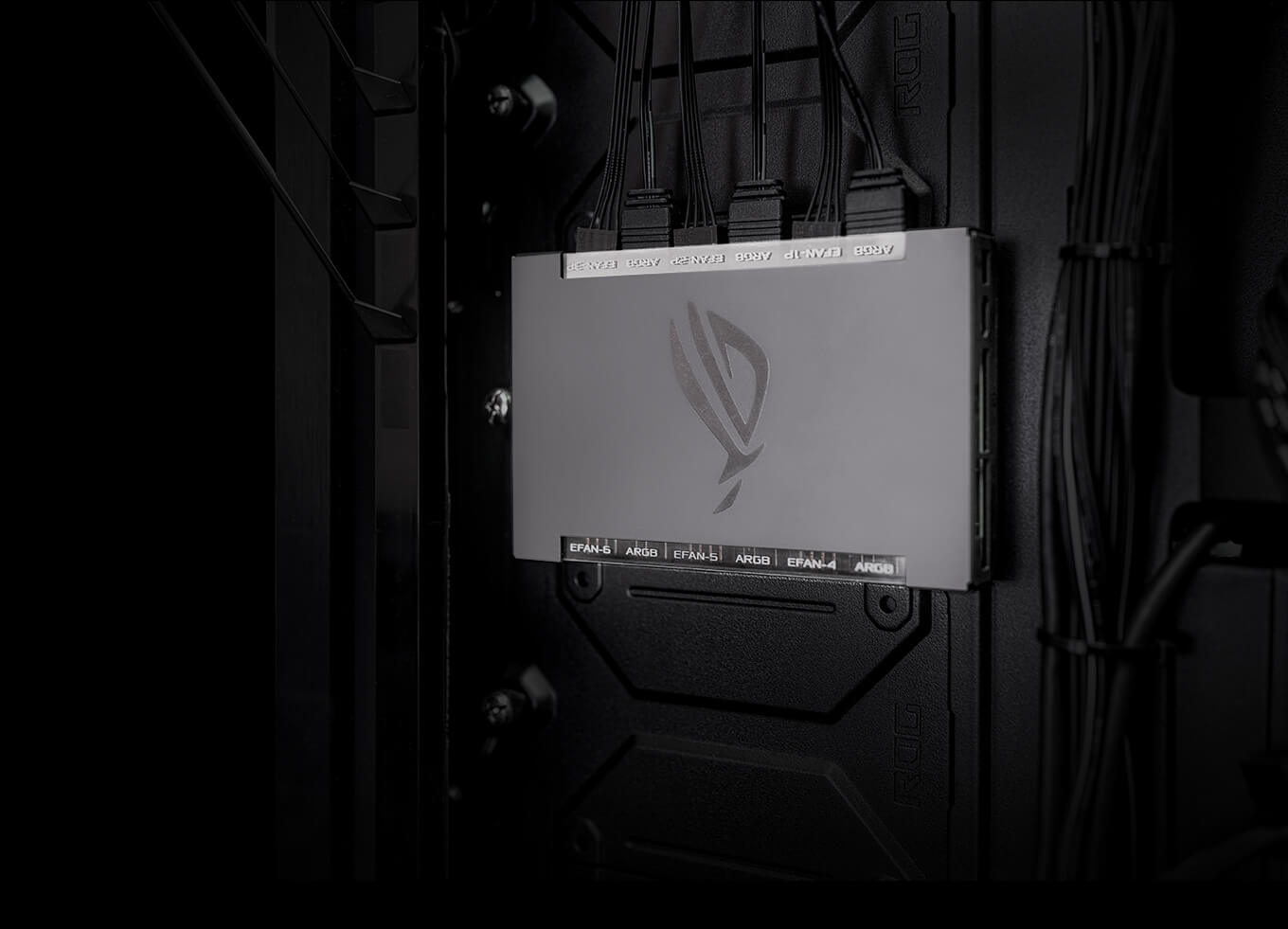

ROGファンコントローラー

ROGファンコントローラーには、専用ユーティリティ「Fan Xpert 4」で制御可能な6つの追加ヘッダーが実装されています。
また、2つの温度センサーヘッダーと、様々なコンポーネントに取り付け可能な2つのサーミスタが搭載されています。
また、6つのARGBヘッダーがあり、対応するファンやアドレサブルなストリップをライトアップさせることができます。









Wi-Fi 6E

搭載されているWi-Fi 6Eテクノロジーは、新たに利用可能となった6GHz帯の電波を活用し、5GHz帯の最大3倍の帯域幅と最大7つの160MHz帯を提供し、
超高速ワイヤレスネットワークのスピードを実現するとともに、容量を改善し、密集したワイヤレス環境でのパフォーマンスを向上させます。

※本製品はWi-Fi Allianceが定めるWi-Fi 6E対応機種です。
Wi-Fi 6Eとして次の周波数(2.4GHz / 5GHz / 6GHz帯)に対応しておりますが、2021年9月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。

*Wi-Fi 6Eの可用性と性能は、規制上の制限および5GHz Wi-Fiとの同時使用によって異なります。ASUS Wi-Fi 6エコシステムの詳細はこちら

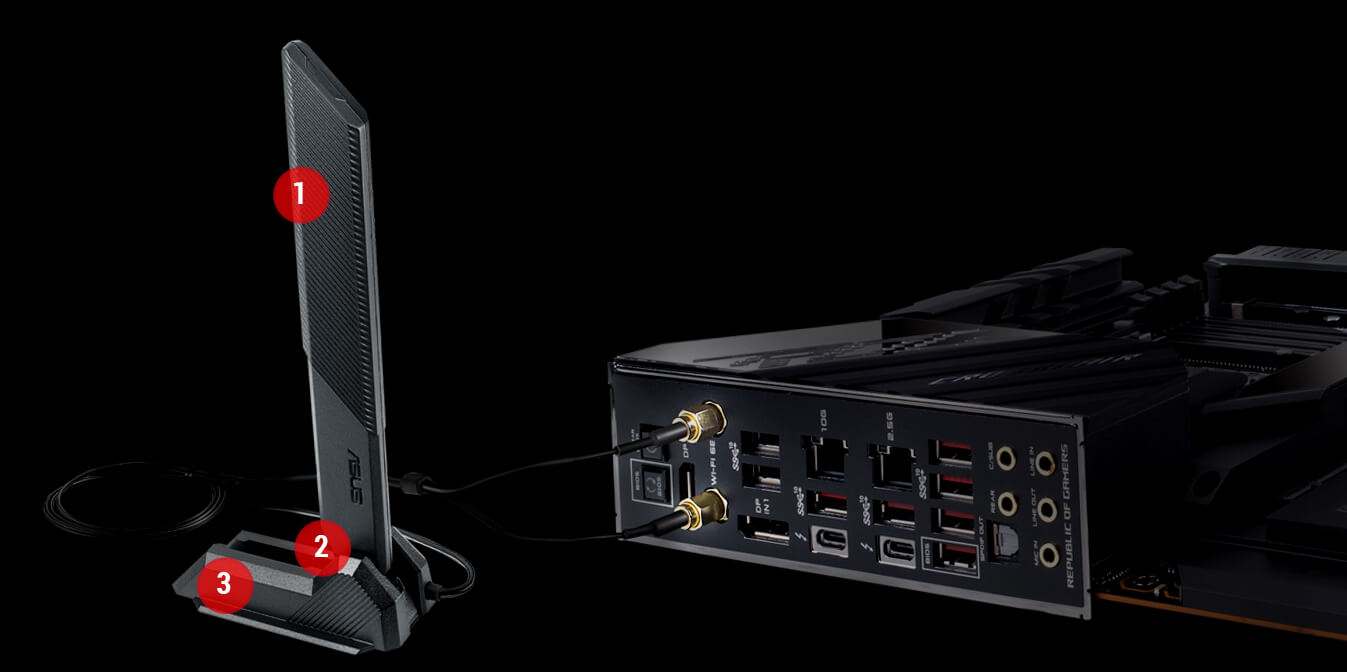

1.Wi-Fi 6E アンテナ
送信機と受信機を2つ内蔵し、より高速な伝送を可能にしたアンテナで、2.4、5、6GHz帯に対応しています。

2.調整可能なデザイン
4方向に配置することで、より良い信号の受信を可能にします。

3.マグネットベース
強力なマグネットベースにより、PCケースの上部または側面にアンテナを固定することができます。






Marvell® AQtion 10 Gbps イーサネット

 パワーユーザーやコンテンツ制作者の厳しい要求に応えるために設計された10 Gbpsオンボード・イーサネットは、新しいレベルのホームネットワークを提供します。
標準的なギガビットイーサネットの最大10倍の帯域幅により、非圧縮の4K UHDビデオストリーミングがスムーズになり、
システムのバックアップやファイル転送がかつてないほど高速になりました。





インテル® 2.5 Gbイーサネット

オンボードの2.5Gbイーサネットは、有線接続を強化し、標準的なイーサネット接続に比べて最大250%の向上を実現し、
より高速なファイル転送、ラグのないスムーズなゲーム、高解像度ビデオストリーミングを可能にします。

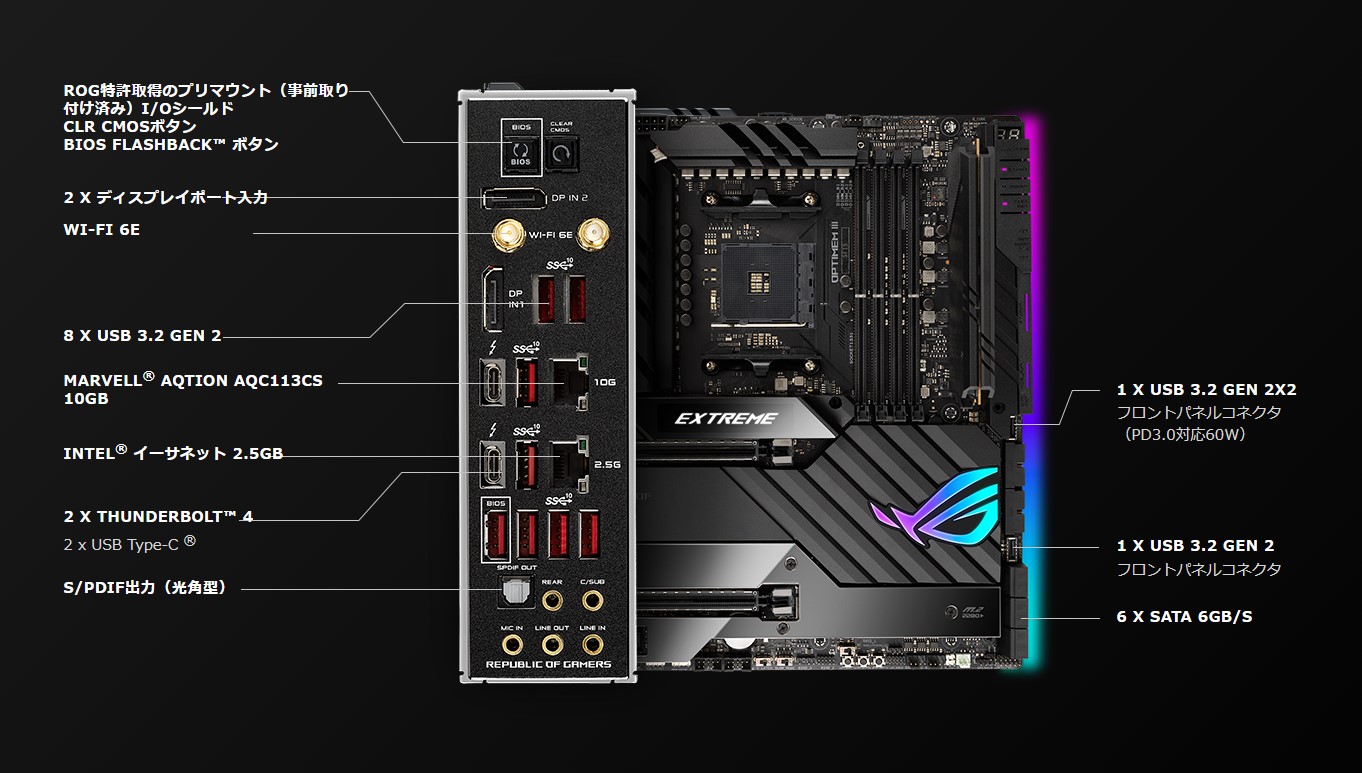

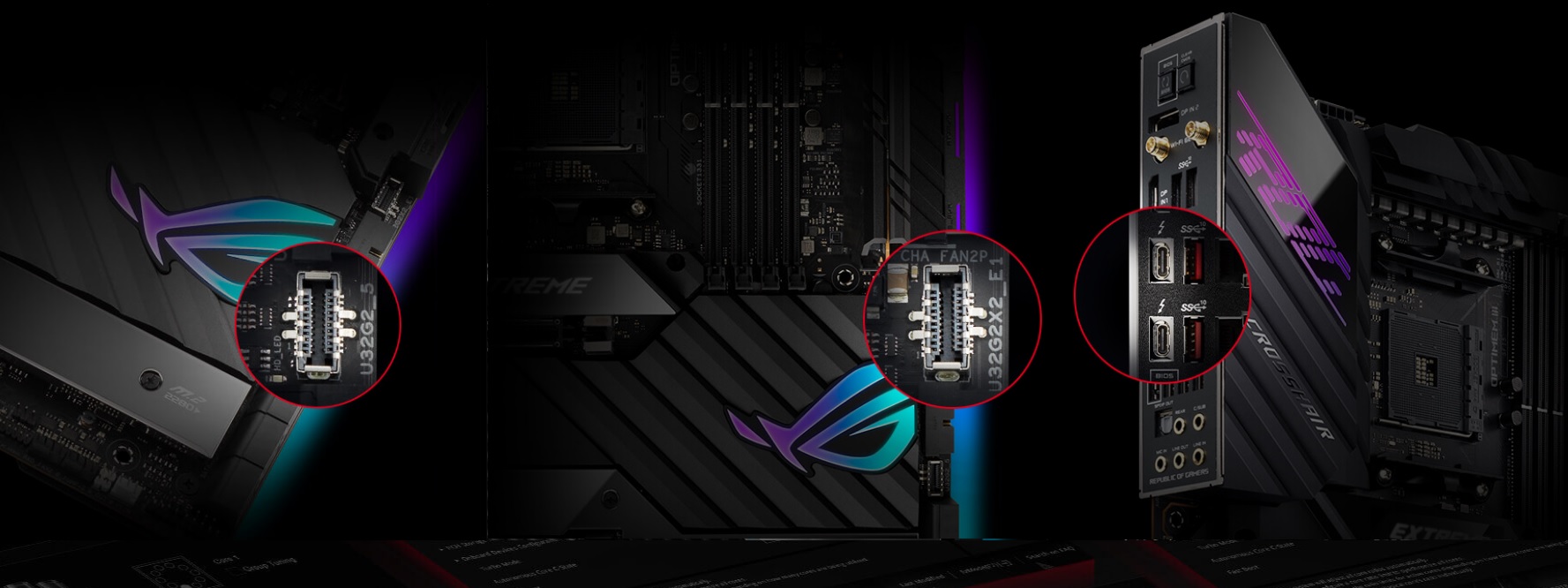

豊富なUSBコネクター

・USB 3.2 Gen 2フロントパネルコネクター
フロントパネルには、さまざまなデバイスに対応するためのUSB 3.2 Gen 2コネクタが用意されています。

・USB 3.2 Gen 2x2フロントパネルコネクター
USB 3.2 Gen 2レーンをもう1つ追加した最新のUSB規格により、転送帯域幅が2倍に拡大し、最大20 Gbpsのデータ転送スループットを実現します。
また、PD 3.0 60Wで機器を急速充電することができ、5W/5V 1Aの充電に比べて最大3倍の充電速度を実現します。

・2つのオンボードThunderbolt 4 USB-Cポート
各ポートは、最新の高速デバイスやドライブに対応した最大40 Gbpsの双方向帯域幅を提供します。
また、Thunderbolt 4は、最大2台の外部4Kディスプレイをサポートし、PCIeの帯域幅を最大32Gbpsに拡張します。

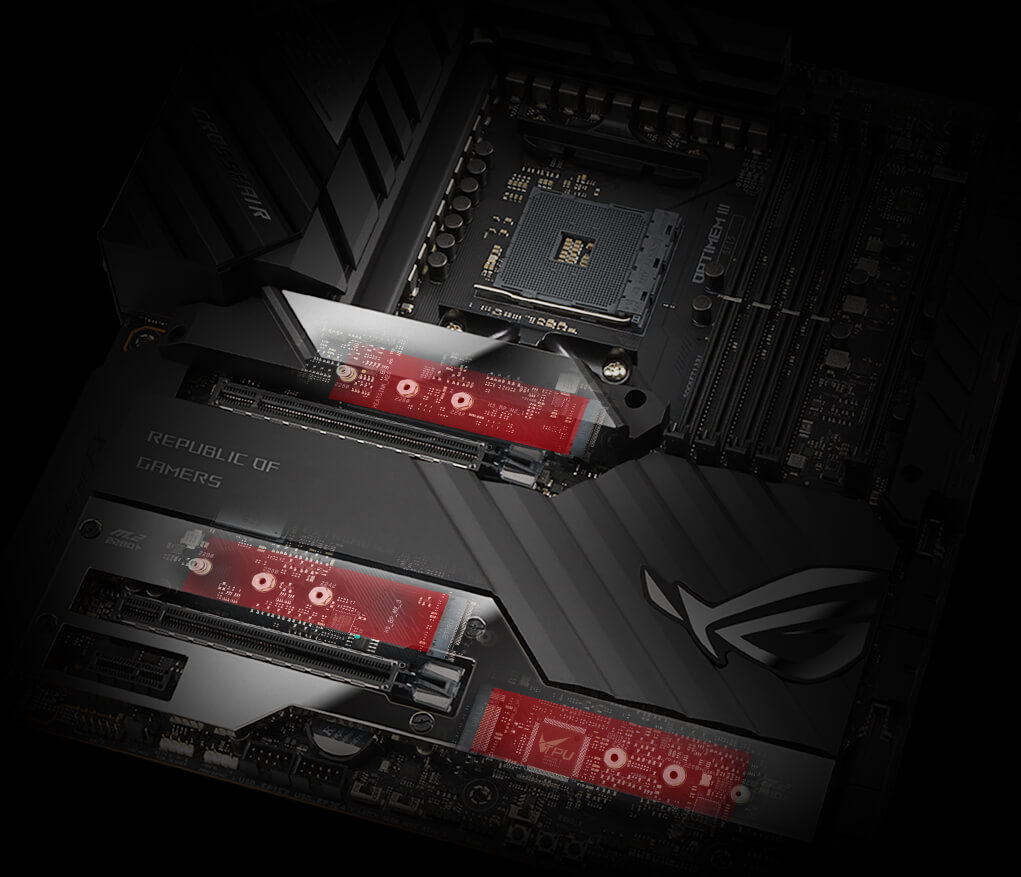

PCIe 4.0に対応

ROG CROSSHAIR VIII EXTREMEは、5つのM.2スロットを備えており、PCIe 4.0に対応しているため、最新のGPUや高速なSSDにも対応しています。

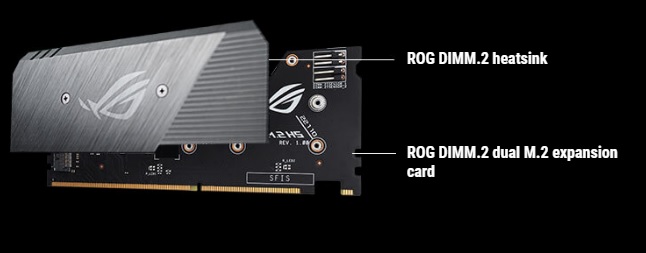

ROG DIMM.2

ROG DIMM.2モジュールは、2台のM.2ドライブ*をDDR4インターフェイス経由で接続できる革新的な拡張カードです。
また、オプションの金属製のヒートシンクを追加することで、冷却性能とともに見た目の美しさも向上します。

*DIMM.2は長さ22110(110mm)までのM.2ドライブに対応します。

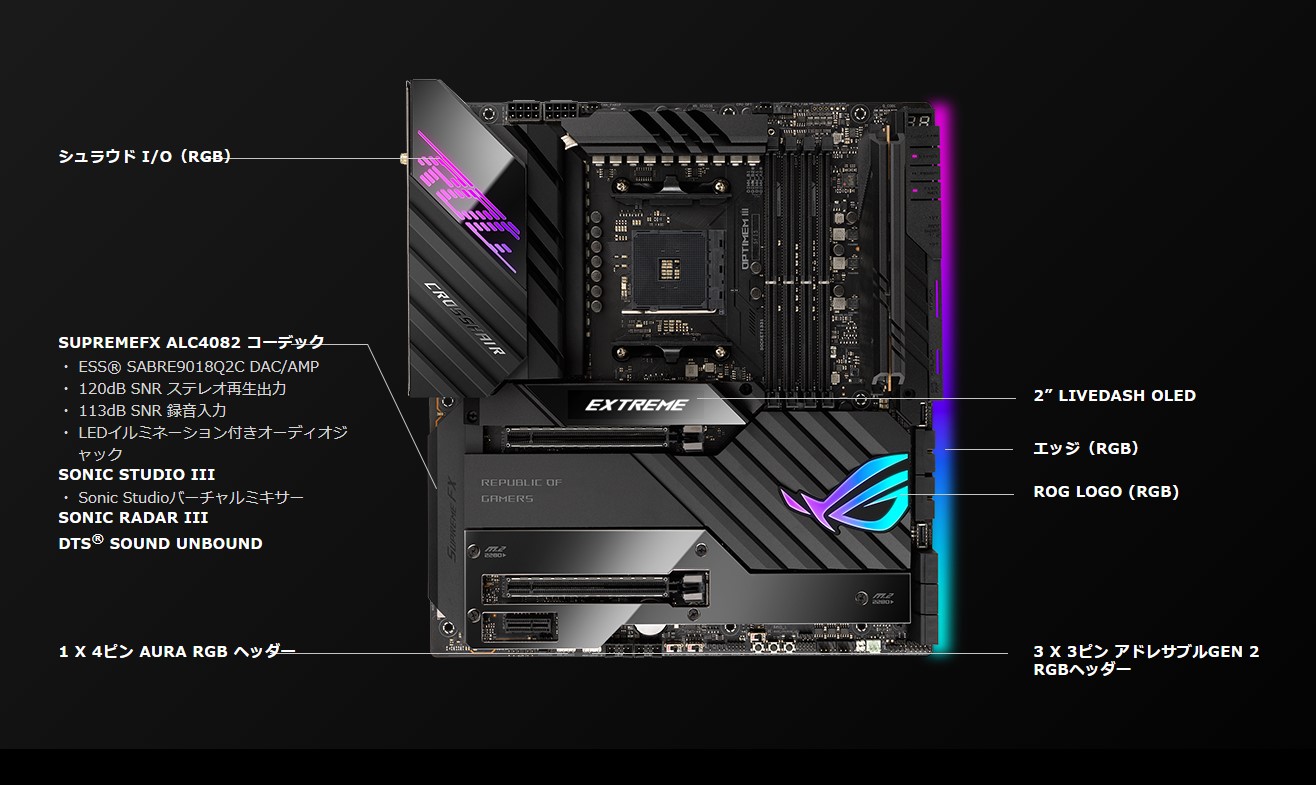

ROG SupremeFX

「ROG SupremeFX」オーディオテクノロジーは、ライン入力時に113dBの優れたS/N比を実現し、これまでにないレコーディング品質を提供します。
また、SupremeFX ALC4082コーデックへのクリーンな電力供給のための低ドロップアウト・レギュレーターとESS® 9018Q2C内蔵DACを搭載しています。

・Audio Line Shielding
特殊なシールドにより、マザーボードやアドオンからの電磁干渉を遮断し、クリアなオーディオを提供します。

・ESS® SABRE9018Q2C
ESS® SABRE9018Q2C内蔵DACアンプは、-115dBの全高調波歪率(THD+N)を実現し、オーディオトラックの繊細さやニュアンスを余すところなく伝える再生が可能です。
また、121dBのダイナミックレンジ(DNR)により、ノイズフロアが極めて低く、ダイナミクス(強弱)とパンチ(音圧)をさらに強調します。

・ALC4082コーデック
ALC4082コーデックは、従来のHDA(high-definition audio)インターフェースの代わりにUSBを使用し、再生オーディオの解像度を192kHzから384kHzに向上させました。

・スイッチング MOSFETS
コーデックのインピーダンス検知機能を、フロントまたはリアのヘッドフォン出力に移植可能な独自設計を採用しています。

・Nichicon®コンデンサ
高品質な日本製コンデンサ(Nichicon製)を採用することで、温かみのある自然な音と優れた透明感を実現しています。

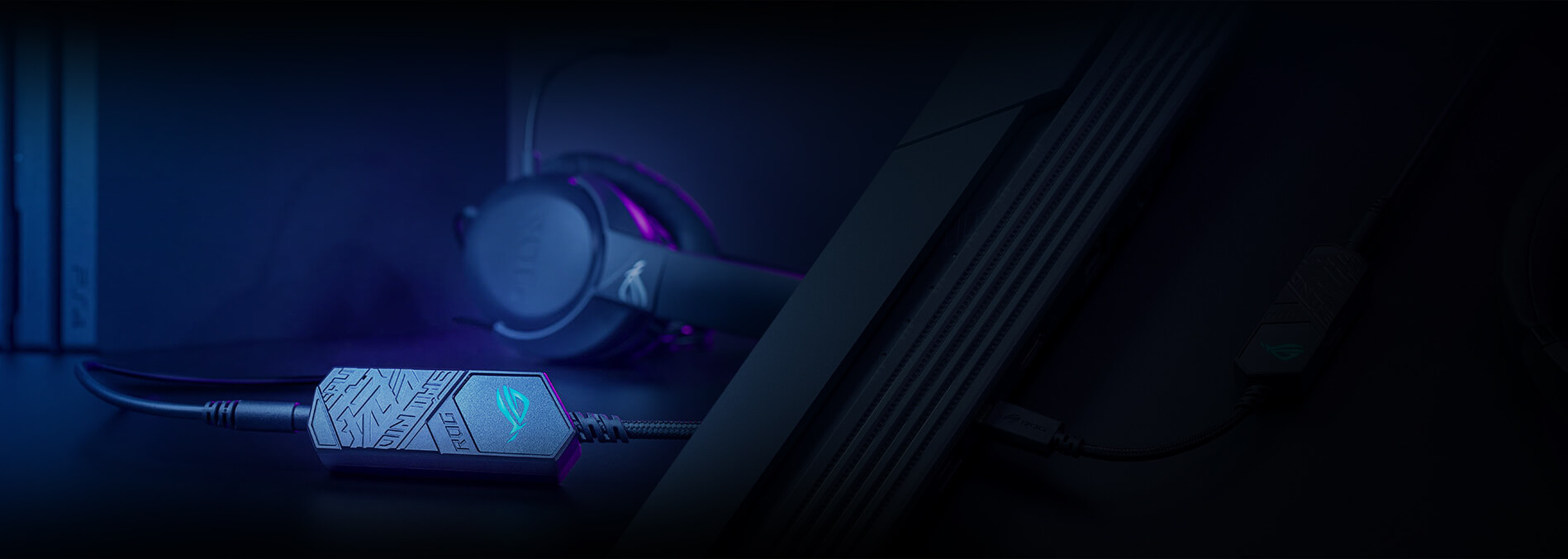

ROG Clavis

ポケットサイズのROG Clavis USB デジタル to アナログコンバーターは、互換性のあるヘッドセットを大幅にアップグレードする多数の機能を備えています。
アンプを内蔵したESS 9281 QUAD DAC™とMQA(Master Quality Authenticated)レンダリング・テクノロジーにより、Hi-Fiグラッドオーディオを楽しむことができます。
また、AIノイズキャンセリング・テクノロジーにより、ヘッドセット・マイクを強化し、クリアな音声コミュニケーションを実現します。

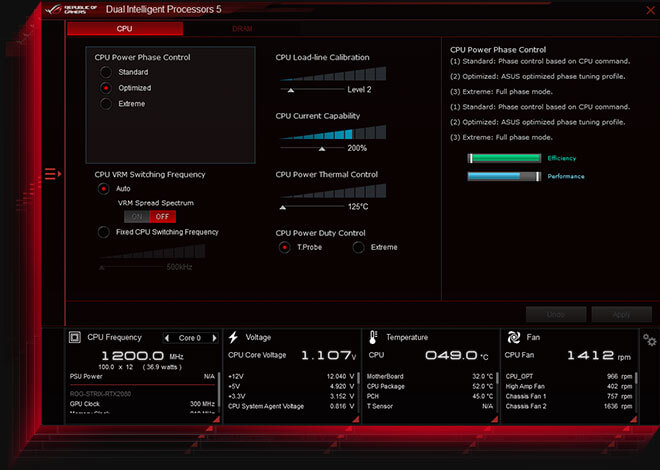

AI Suite 3

ASUSの独自ユーティリティ「AI Suite 3」のコントロールパネルでは、ROG CROSSHAIR VIII EXTREMEのほぼすべての機能を簡単に設定することができます。
1つのシンプルで直感的なインターフェースを介して、パフォーマンス、冷却、安定性、および効率性のベストバランスを得ることができます。
「5-Way Optimization」と呼ばれる5つの各種ユーティリティにアクセスして、PCの設定が可能になります。



<5-Way Optimization>

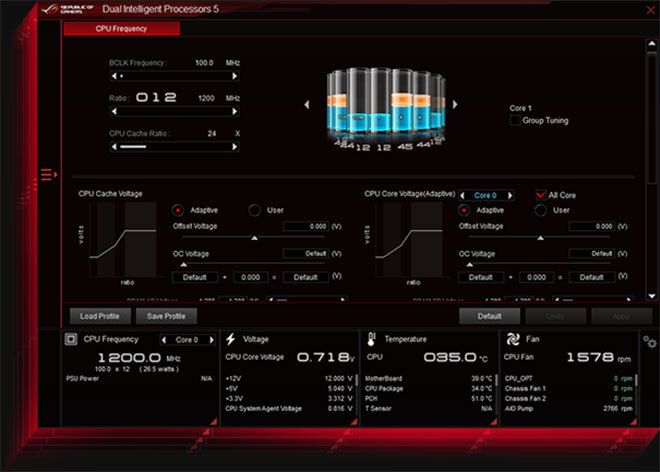

・TPU
オンボードマイクロコントローラーTPU(The TurboV processing Unit)は、
電圧の微調整、システム統計の監視、オーバークロックパラメーターなど、
一連のシステムチューニング機能を提供します。

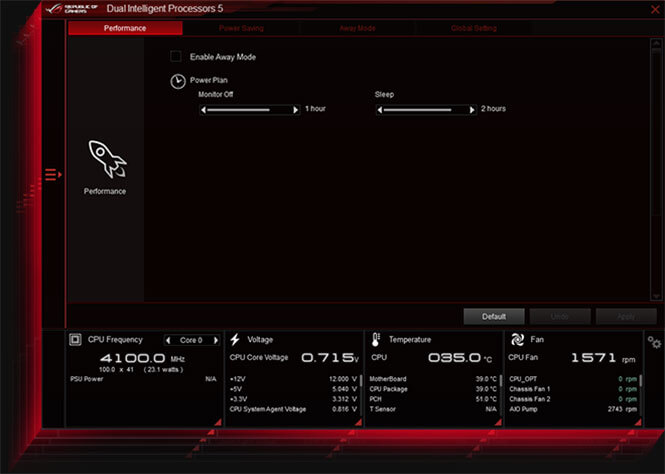

・EPU
EPU(The Energy Processing Unit)は自動的に消費電力を最適化し、
Awayモードで節電効果を最大限に発揮します。

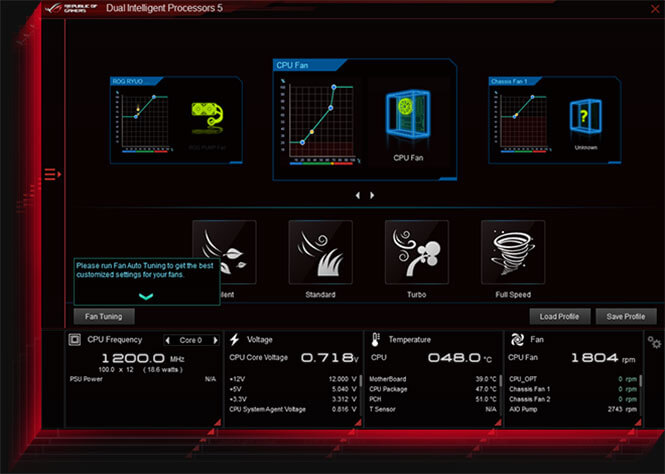

​・Fan Xpert 4
「Fan Xpert 4」またはASUS UEFIを使って、ファン、ウォーターポンプ、オールインワン・クーラーを包括的にコントロールすることができます。空冷でも水冷でも、ワンクリックですべてのパラメータを設定するオートチューニング・モードを備えています。
また、すべてのファンの回転数をデフォルトの最小値以下に抑える「エクストリームクワイエット」モードも搭載しています。
軽い作業をする際に、システムを静かに保つことができます。


・Digital Power Controls
Digi+電圧レギュレータモジュール(VRM)は、電圧降下、スイッチング周波数、電力効率の設定をリアルタイムに制御し、CPUの電圧レギュレーションを微調整することで、パフォーマンスの安定性を確保します。

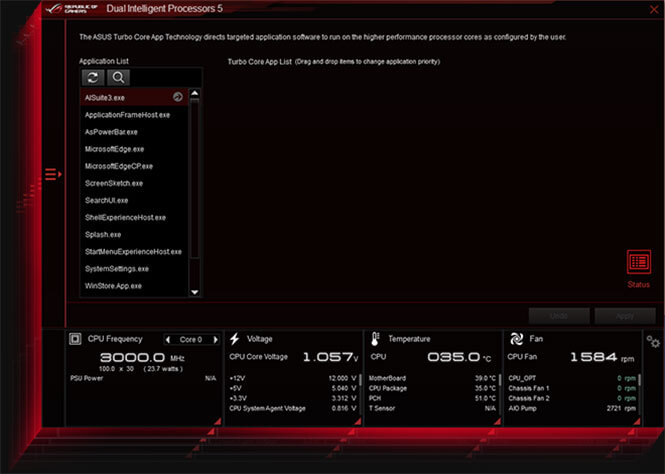

・Turbo App
CPUのオーバークロック、ファンプロファイルの適用、ネットワークデータの優先順位付け、
オーディオ設定の最適化などをアプリレベルで行うことができます。

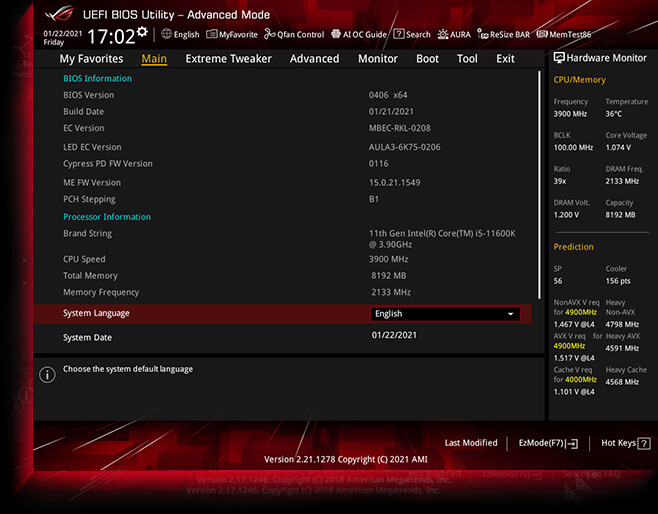

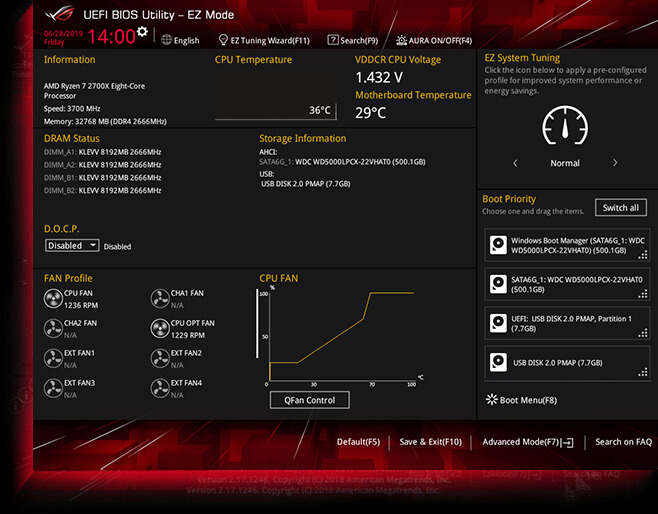

UEFI BIOS


ROG UEFI (BIOS)は、あなたのPCを設定・調整するために必要な機能を提供します。
分かりやすくシンプルな「EZ Mode」と、詳細な設定が可能な「Advanced Mode」の2つのモードから、
各種設定やオーバークロックなど、簡単な操作でユーザーの好みにカスタマイズできます。



・EZ Mode:システム情報やオーバークロック設定まで一つの画面で確認・設定できるモード

・Advanced Mode:各項目の詳細な設定が可能なモード

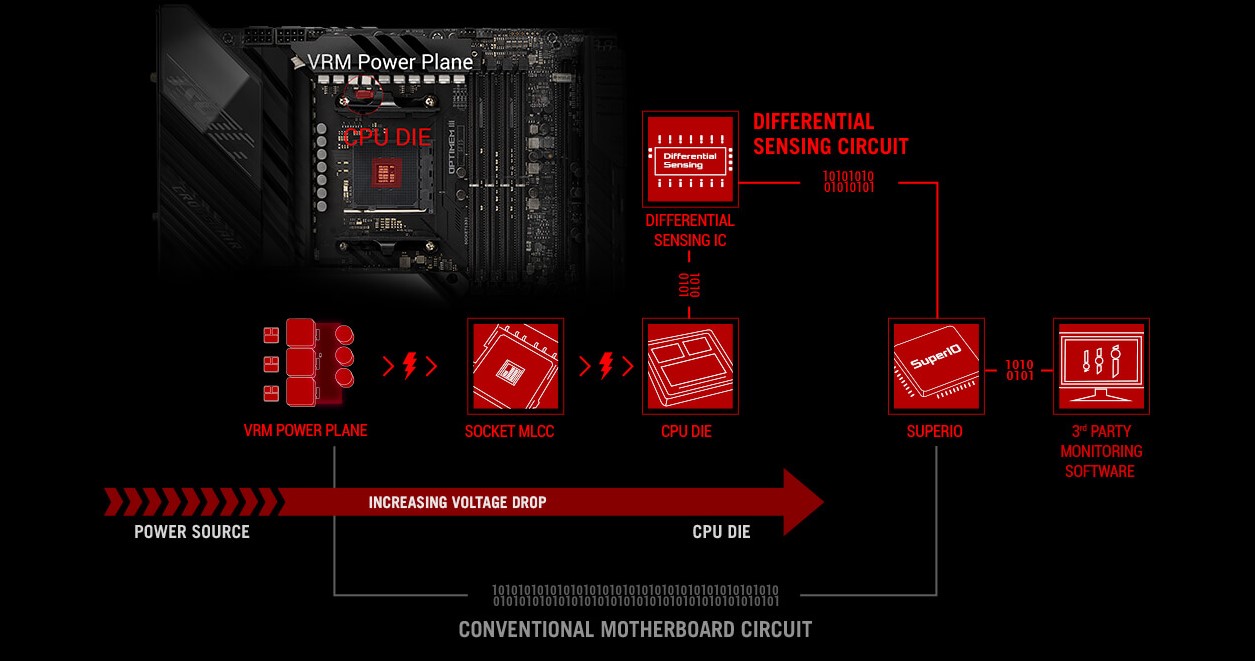

正確な電圧監視

従来のマザーボードでは、シングルエンドの検出回路を使用していたため、ノイズの影響を受けやすく、
また、電圧レールを監視する場所も理想的ではありませんでした。
これらの問題は、CPUに供給される電圧とソフトウェアに報告される値との間に大きな差を生じさせます。
ROG CROSSHAIR VIII EXTREMEには、ノイズを除去するための差動検出回路が搭載されており、
CPUや主要な電圧レールの終点から直接電圧を読み取ります。
これにより、電圧をより正確に把握することができ、オーバークロックやチューニングが容易になり、安定した動作に貢献します。








Aura Sync RGBライティング

ASUSの独自ユーティリティ「Aura Sync」によってライティング制御が行えます。
互換性のあるROGグラフィックカード、モニター、マウス、キーボードを簡単に同期できるプリセットの照明効果を備えており、
PCデザインに統一感を持たせることができます。「Armoury Crate」からアクセスできます。

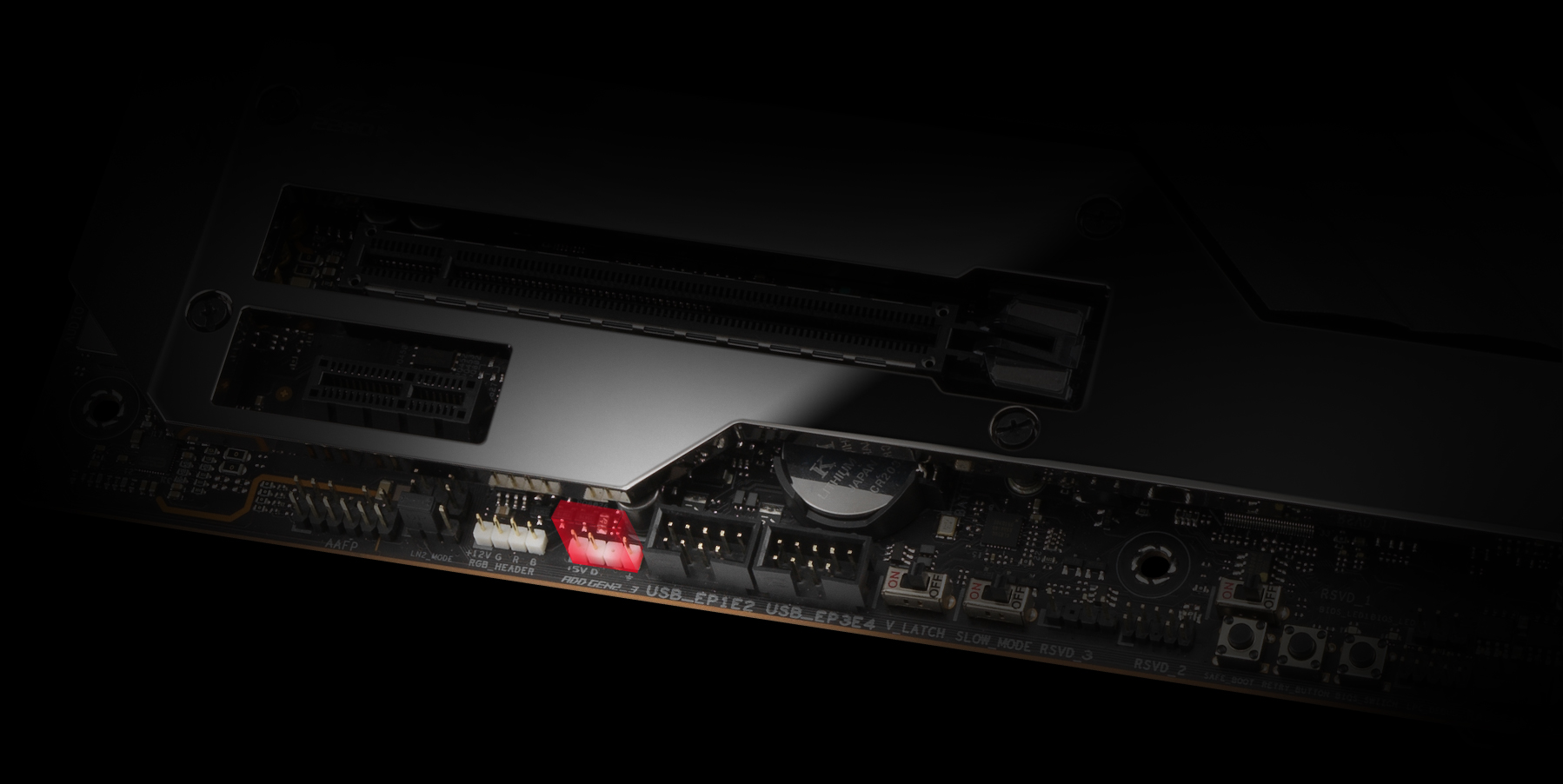

アドレサブルGen 2 RGBヘッダー

アドレサブルなGen 2 RGBヘッダーは、「Aura Sync」で制御することができます。
第2世代のアドレサブルRGBデバイスのLEDの数を検出でき、特定のデバイスに合わせてライティングエフェクトを調整できるようになりました。
この新しいヘッダーは、既存のAura RGBコンポーネントとの下位互換性も備えています。

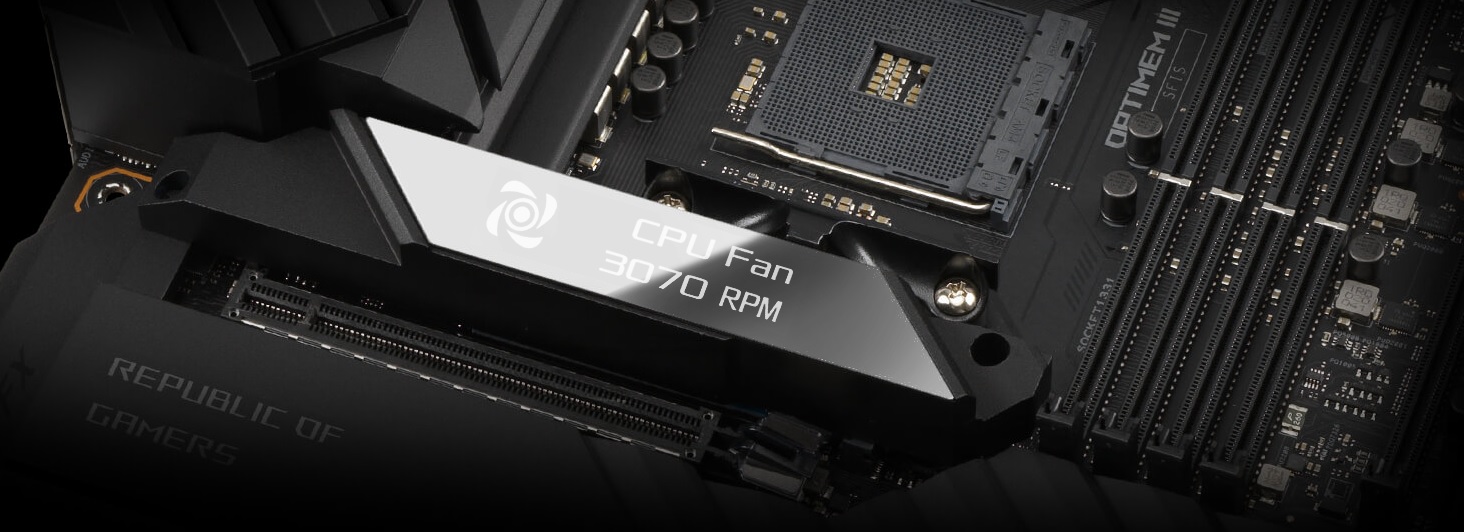

LiveDash OLED

ROG CROSSHAIR VIII EXTREMEには、有用な情報を表示し、
カスタマイズ可能なグラフィックを備えた2インチのOLEDパネル「LiveDash」が内蔵されています。
電源投入後のセルフテスト(POST)段階では、OLEDは従来のPOSTコードを使って簡単な言葉で主要な統計情報を表示します。
通常の動作時には、CPUの周波数、デバイスの温度、ファンの回転数、水冷の情報を表示するようにパネルをプログラムすることができます。
また、デフォルトのOLED GIFを好みの画像やアニメーションにカスタマイズすることもできます。

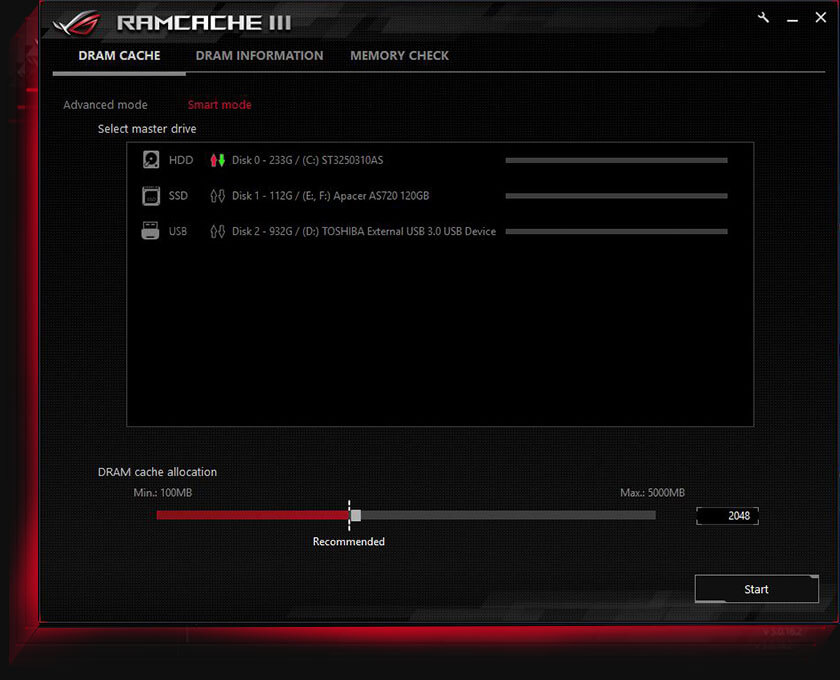

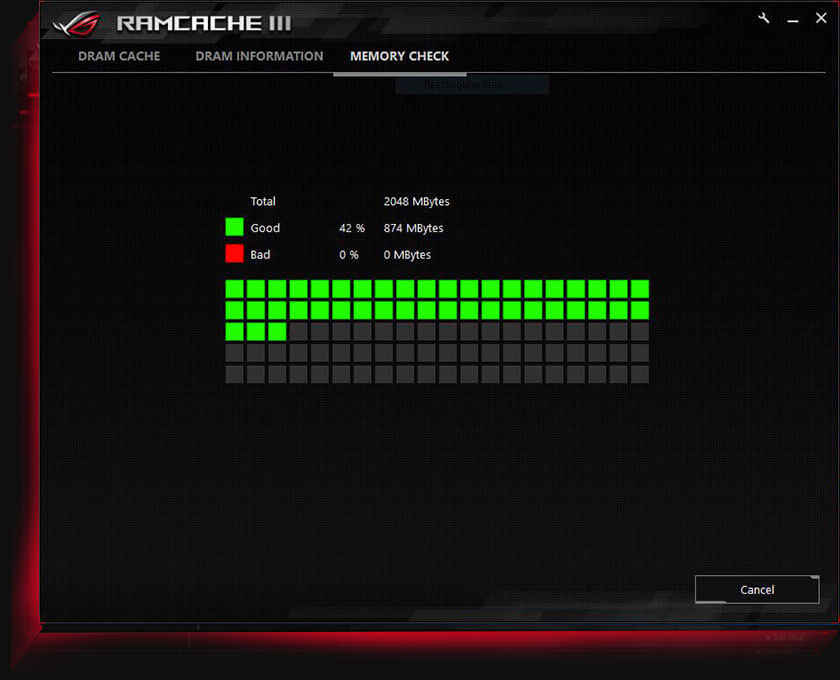

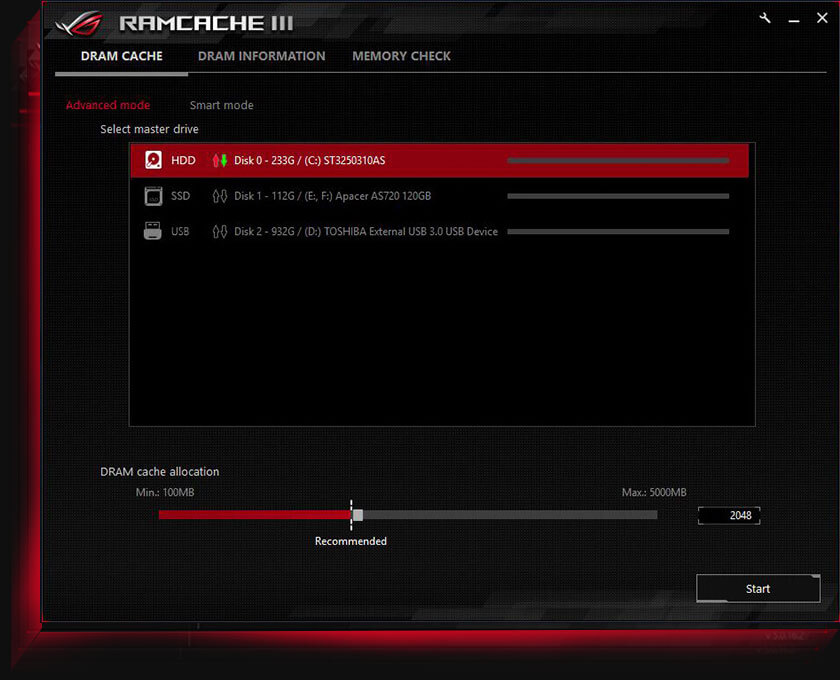

RAMCache III

RAMCache III ソフトウェア ユーティリティは、ミリ秒をマイクロ秒に変え、ゲームのロード時間を短縮します。
最新のNVM Express®ストレージオプションとの完全な互換性を持つRAMCache IIIは、
独自のテクノロジーを活用して、あらゆるストレージデバイスを効果的にキャッシュするため、
お気に入りのゲームやアプリケーションを圧倒的なスピードで起動することができます。



・Smart Mode
すべてのストレージデバイスを自動的にキャッシュすることで、
システムのリソースを最大限に活用できます。

・リアルタイム情報
直感的なインターフェースにより、
現在の読み書き速度などのドライブ情報をリアルタイムに表示します。

・ヘルスチェック
インストールされているメモリモジュールの破損セクタを素早くチェックできます。

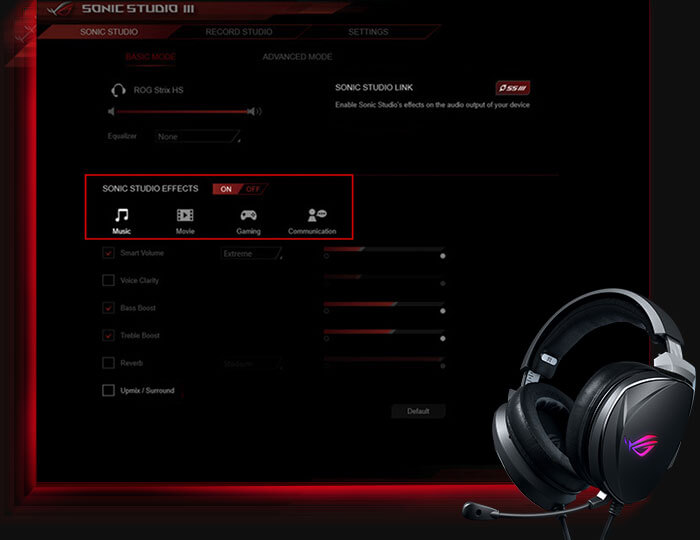

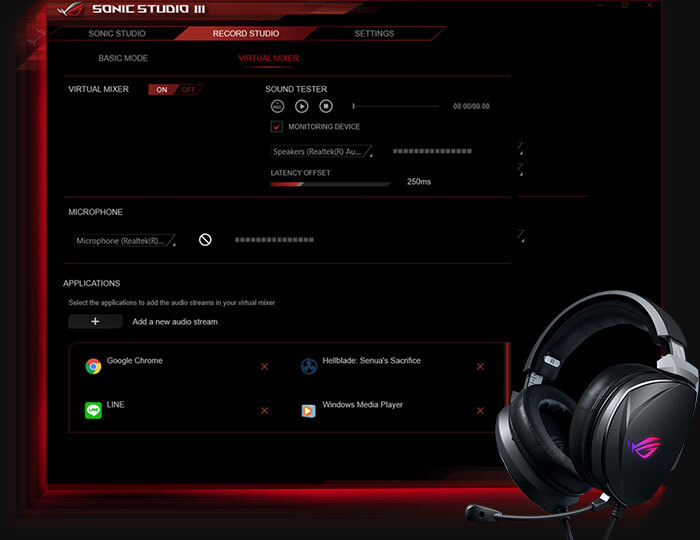

Sonic Studio III

「Sonic Studio III」は、ヘッドセットのHRTF(頭部伝達関数)を利用したバーチャルサラウンドに対応しているので、臨場感のある音場を実現し、より深く体験することができます。
また、直感的な操作が可能な「Sonic Studio III」のインターフェースには、さまざまなEQオプションやワンクリックプリセットが用意されており、
好みやヘッドセットの特性に合わせて音響を調整することができます。

*頭部伝達関数とは、ダミーヘッドを通して記録された音のデータから得られるオーディオアルゴリズムのことです。
ダミーヘッドの周囲の球状のグリッドからテストトーンを再生し、異なる方向から来る音の微妙な変化を測定。
その結果をアルゴリズム化することで、Sonic Studioのバーチャルサラウンドはリアルな音を処理することができます。

Sonic Studioについてはこちら >





・Sonic Studio Link
すべての再生機器にSonic Studioのエフェクトを簡単にかけることができます。
Sonic Studio Linkボタンを押すだけで、あらゆる再生機器で効果を楽しむことができます。

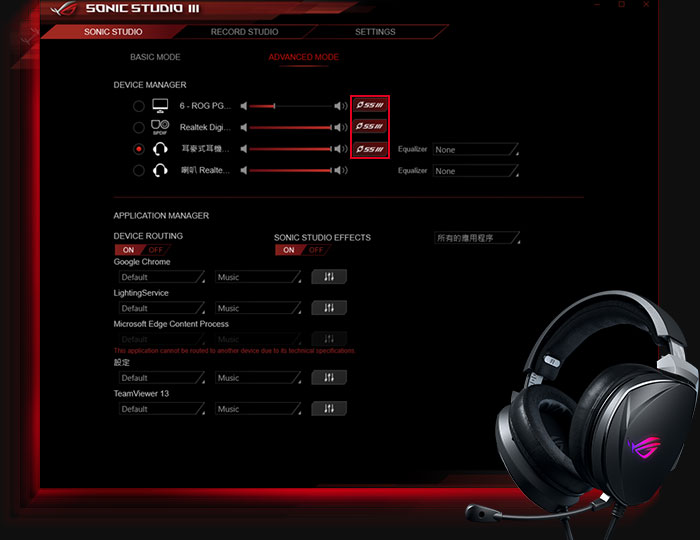

・アプリ固有のプロファイル
アプリケーションごとにカスタマイズされたオーディオ設定を適用することで、
すべての操作を思い通りに行うことができます。

・Sonic Studio Virtual Mixer
選択したアプリの音声出力と、他のマイク入力の音声を合成して、
ストリーミング再生することができます。

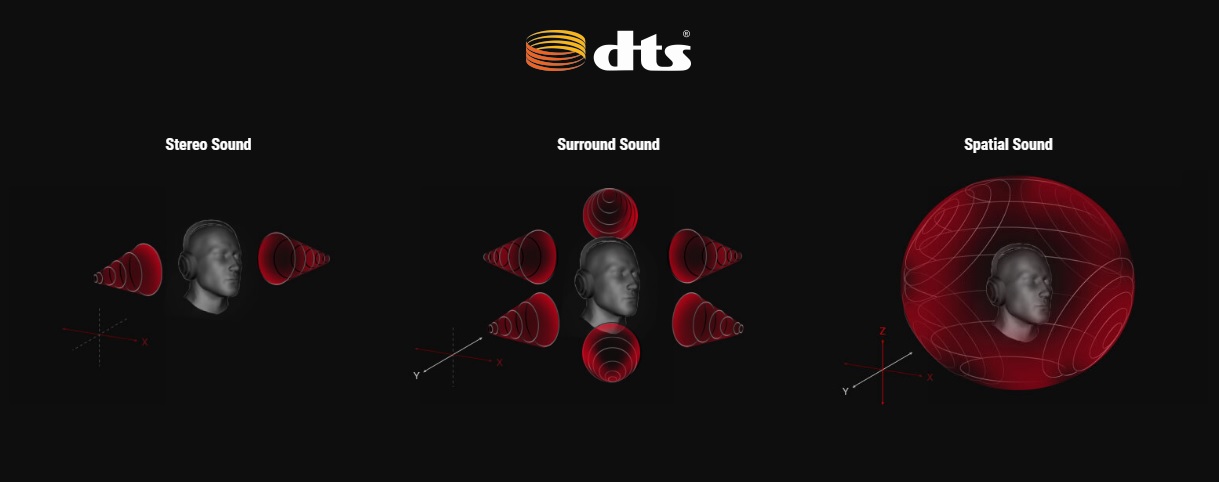

DTSサウンド・アンバウンド

ROG CROSSHAIR VIII EXTREMEには、「DTS® Sound Unbound™」アプリがプリインストールされており、
これまでにないほどオーディオに包まれ、ゲームやエンターテイメント体験に全く新しいレベルの没入感をもたらします。
Windows Sonicの空間技術を利用することで、DTS Sound Unboundはオーディオを仮想3D空間で提供します。
これにより、あなたはサウンドスケープの真ん中に置かれ、銃声や足音などの音の位置や方向を感じることができます。
* DTS Sound Unboundの利用には、ゲーム内でのサポートが必要です。対応しているタイトルについては各メーカーにご確認ください。

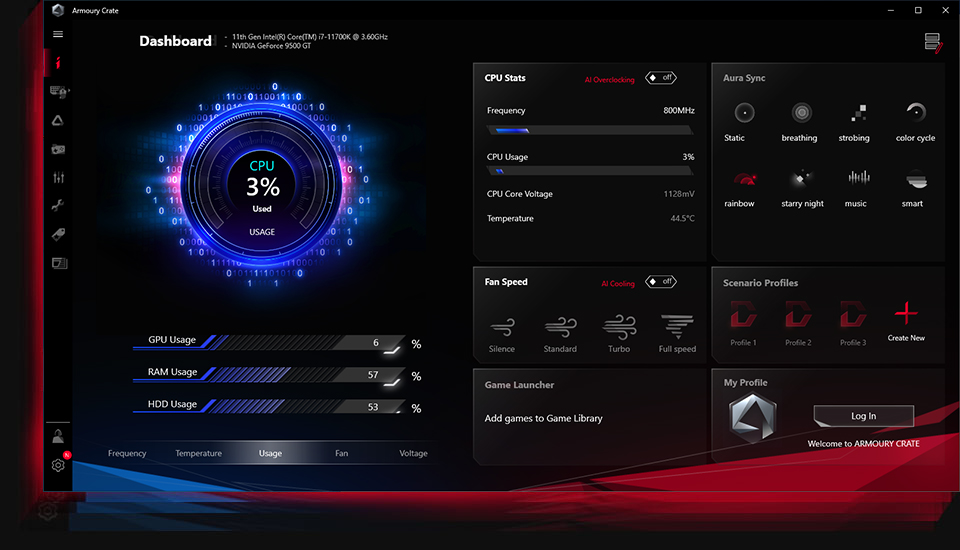

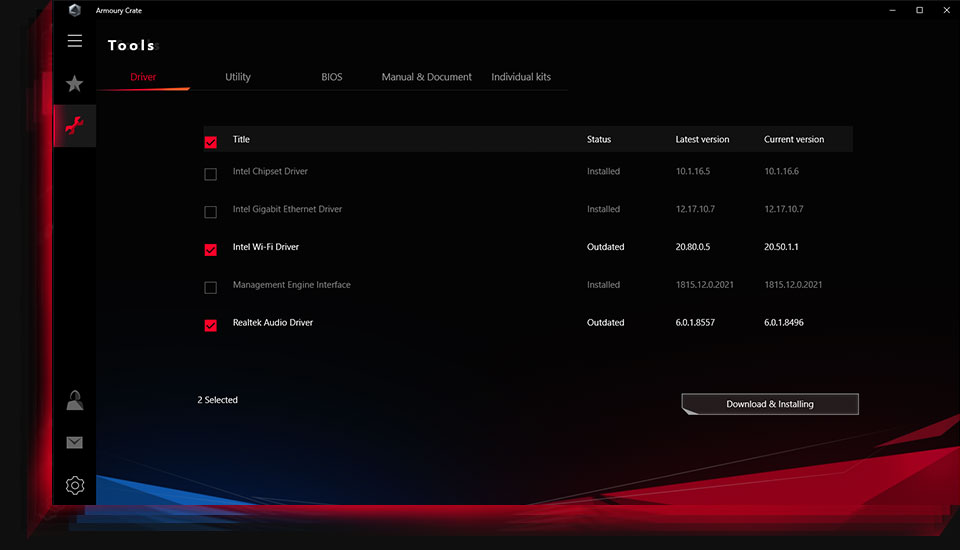

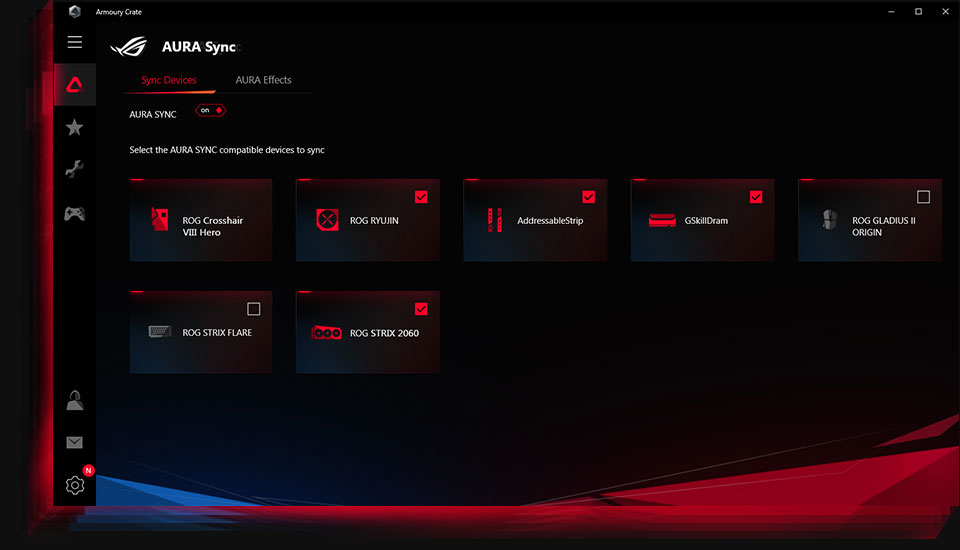

Armoury Crate

「Armoury Crate」は、サポートされているROGゲーミング製品を集中的にコントロールするために設計されたソフトウェアユーティリティです。
システム設定や最新のドライバの導入をソフトウェア上で行うことができます。
また、「Aura Sync」によるライティングのコントロールなど、システム上の他のROG製品の設定を一括でコントロールすることができます。
「Armoury Crate」では、専用の製品登録やROGのニュースフィードも提供されており、ROGゲーミングコミュニティとの交流を深めることができます。






Armoury Crateについてはこちら >

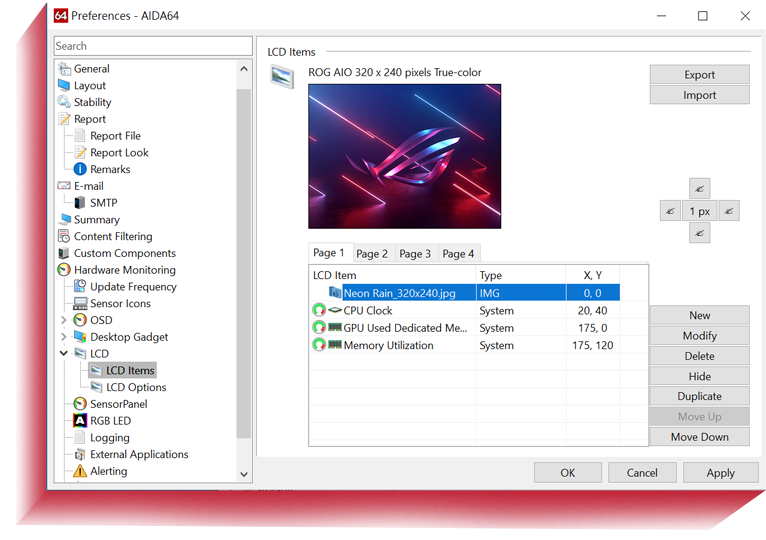

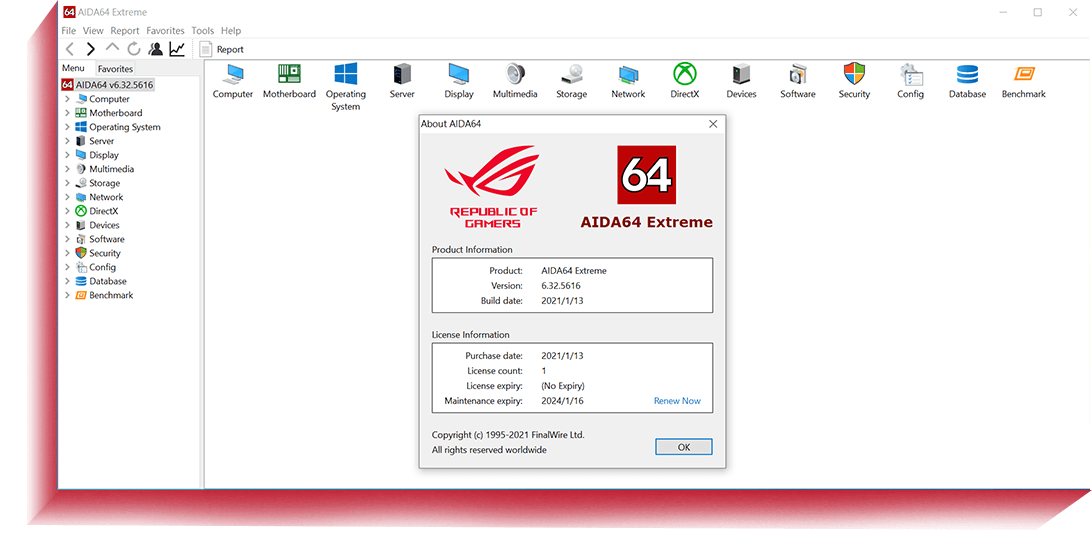

AIDA64 Extreme

ROG CROSSHAIR VIII EXTREMEには、「AIDA64 Extreme」の1年間のサブスクリプションが含まれています。
このシステム情報ツールは、インストールされたハードウェアとソフトウェアに関する詳細な情報を提供し
システム全体または個々のコンポーネントのパフォーマンスを測定するためのベンチマークも提供します。
「AIDA64 Extreme」には、ハードウェアの問題を検出し、予防するための監視・診断機能が搭載されています。
システムの重要なセンサーをすべてリアルタイムに追跡することができ、電圧値、ファンの回転数、温度情報をデスクトップ上で確認したり、
専用ディスプレイやROG AIOリキッドクーラー*のディスプレイに送信することができます。
*ROG RYUJIN II以降のモデルに対応しています。







AIDA 64についてはこちら >

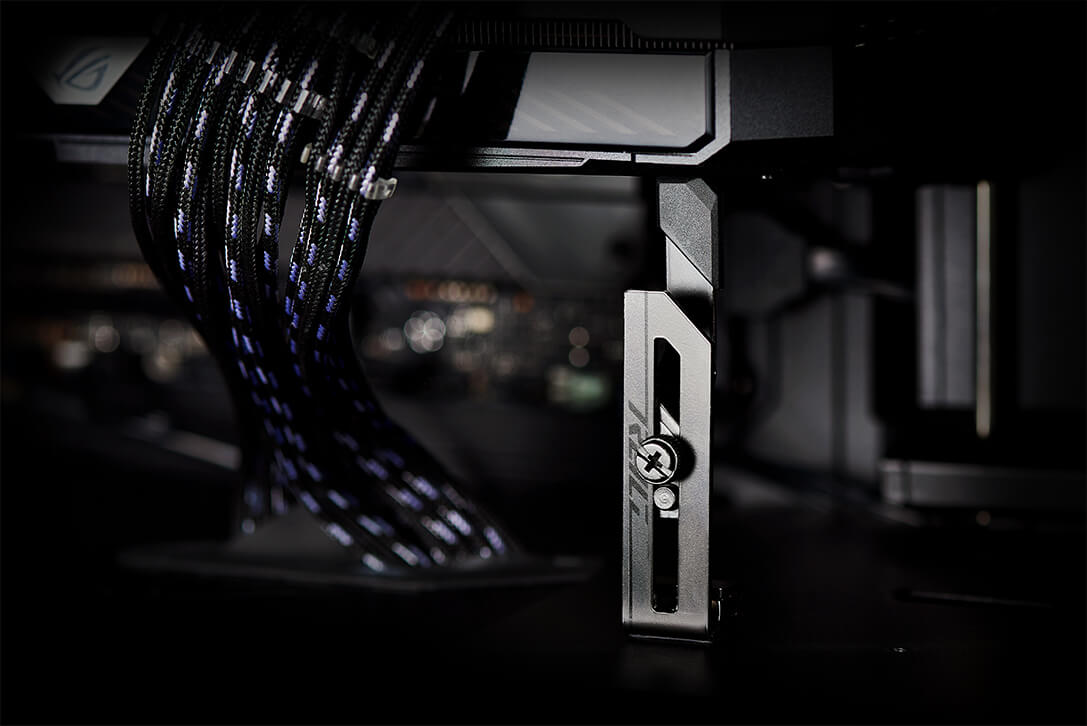

ROGグラフィックカードホルダー

マグネットベース、調整可能なスライダーとヒンジを備えたROGグラフィックカードホルダーは、
たるみを解消し、重量級のグラフィックカードをしっかりと支えます。





CPU
AMD Ryzen™ 5000 Series/ 5000 G-Series/ 4000 G-Series/ 3000 Series/ 3000 G-Series/ 2000 Series/ 2000 G-Series Desktop Processors
AMD Socket AM4 for AMD Ryzen™ 5000 Series/ 5000 G-Series/ 4000 G-Series/ 3000 Series/ 3000 G-Series/ 2000 Series/ 2000 G-Series Desktop Processors*
* Refer to www.asus.com for CPU support list.
チップセット AMD X570
メモリー
AMD Ryzen™ 5000 and 3000 Series Desktop Processors
4 x DIMM, max. 128GB, DDR4 5000(OC) / 4866(OC) / 4800(OC) / 4600(OC) / 4400(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3400(OC) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz, un-buffered memory

AMD Ryzen™ 5000 G-Series and 4000 G-Series Desktop Processors
4 x DIMM, max. 128GB, DDR4 5100(OC) / 5000(OC) / 4866(OC) / 4800(OC) / 4600(OC) / 4400(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3400(OC) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz, un-buffered memory

AMD Ryzen™ 2000 Series Desktop Processors
4 x DIMM, max. 128GB, DDR4 3600(OC) / 3466(OC) / 3400(OC) / 3200(OC) / 3000(OC) / 2933 / 2800 / 2666 / 2400 / 2133 MHz, un-buffered memory

AMD Ryzen™ 3000 G-Series and 2000 G-Series Desktop Processors
4 x DIMM, max. 128GB, DDR4 3200(OC) / 3000(OC) / 2933 / 2800 / 2666 / 2400 / 2133 MHz, un-buffered memory

Dual Channel Memory Architecture
OptiMem III
* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists), and memory frequency support depends on the CPU types.
グラフィクス 2 x Intel® Thunderbolt™ 4 ports
2 x Intel® Thunderbolt™ 4 ports (USB Type-C®) support DisplayPort 1.4 and Thunderbolt™ video outputs
Multi-GPU Support NVIDIA 2-Way SLI® Technology*
*Support varies with different graphics cards
拡張スロット AMD Ryzen™ 5000 and 3000 Series Desktop Processors
2 x PCIe 4.0 x16 SafeSlots (support x16, x8/x8)

AMD Ryzen™ 5000 G-Series, 4000 G-Series and 2000 series Desktop Processors
2 x PCIe 3.0 x16 SafeSlots (support x16, x8/x8)

AMD Ryzen™ 3000 G-Series and 2000 G-Series Desktop Processors
1 x PCIe 3.0 x16 SafeSlot (supports x8)

AMD X570 chipset
1 x PCIe 3.0 x1
ストレージ機能 Total supports 5 x M.2 slots and 6 x SATA 6Gb/s ports

AMD Ryzen™ 5000 and 3000 Series Desktop Processors
M.2_1 slot (Key M), type 2242/2260/2280, (supports PCIe 4.0 x4 & SATA modes)
M.2_2/3 slot (Key M), type 2242/2260/2280, (supports PCIe 4.0 x4 mode)

AMD Ryzen™ 5000 G-Series. 4000 G-Series, 2000 Series Desktop Processors
M.2_1 slot (Key M), type 2242/2260/2280, (supports PCIe 3.0 x4 & SATA modes)
M.2_2/3 slot (Key M), type 2242/2260/2280, (supports PCIe 3.0 x4 mode)

AMD Ryzen™ 3000 G-Series and 2000 G-Series Desktop Processors
M.2_1 slot (Key M), type 2242/2260/2280, (supports PCIe 3.0 x4 & SATA modes)

AMD X570 chipset
DIMM.2_1/2 slot (Key M) via ROG DIMM.2, type 2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes)
6 x SATA 6Gb/s ports
Ethernet 1 x Intel® I225-V 2.5Gb Ethernet
1 x Marvell® AQtion AQC113CS 10Gb Ethernet
ASUS LANGuard
Wireless & Bluetooth Wi-Fi 6E
2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
Supports 2.4/5/6GHz frequency band*
Bluetooth v5.2
* WiFi 6E 6GHz regulatory may vary between countries, and function will be ready in Windows 11 or later.
USB
Rear USB:Total 10 ports
Total 10 ports

AMD Ryzen™ 5000, 5000 G-Series, 4000 G-Series and 3000 Series Desktop Processors
4 x USB 3.2 Gen 2 ports (4 x Type-A)

AMD Ryzen™ 3000 G-Series, 2000 Series and 2000 G-Series Desktop Processors
4 x USB 3.2 Gen 1 ports (4 x Type-A)

AMD X570 chipset
2 x Thunderbolt™ 4 port(s) (2 x USB Type-C®) with up to 5V/3A, 15W charging support
4 x USB 3.2 Gen 2 ports (4 x Type-A)

Front USB:Total 10 ports
Total 10 ports
1 x USB 3.2 Gen 2x2 connector(s) (support(s) USB Type-C®, PD 3.0 up to DC 5V/3A 60W fast charging technology)*
1 x USB 3.2 Gen 2 Front Panel connector(s) (support(s) USB Type-C®)
2 x USB 3.2 Gen 1 header(s) support(s) additional 4 USB 3.2 Gen 1 ports
2 x USB 2.0 header(s) support(s) additional 4 USB 2.0 ports
*Please connect the 6-pin PCIe Graphics Card/ PD 3.0 connector to get the full power delivery up to 20V/3A
オーディオ ALC4082
ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4082
- Impedance sense for front and rear headphone outputs
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- Supports up to 32-Bit/384 kHz playback

Audio Features
- SupremeFX Shielding Technology
- ESS® SABRE9018Q2C DAC/AMP
- LED-illuminated audio jacks
- Rear optical S/PDIF out port
- Premium Japanese audio capacitors
- Audio cover

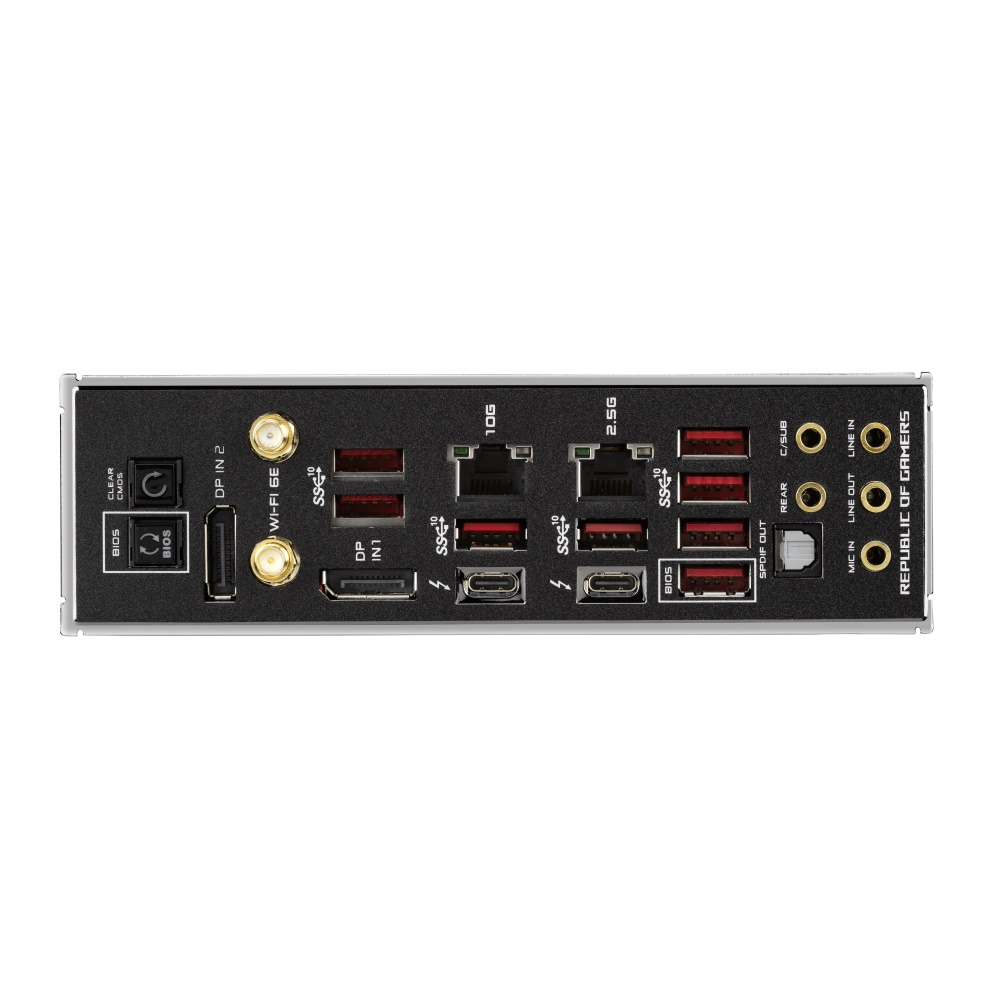

Back Panel I/O Ports  2 x Thunderbolt™ 4 USB Type-C® port(s)
2 x DisplayPort IN ports for Thunderbolt™ 4
8 x USB 3.2 Gen 2 port(s) (8 x Type-A)
1 x ASUS Wi-Fi Module
1 x Intel® I225-V 2.5Gb Ethernet port
1 x Marvell® AQtion AQC113CS 10Gb Ethernet port
5 x LED-illuminated audio jacks
1 x Optical S/PDIF out port
1 x BIOS FlashBack™  button
1 x Clear CMOS button
Internal I/O Connectors 2 x Thunderbolt™ 4 port(s) (2 x USB Type-C®) with up to 5V/3A, 15W charging support

Fan and Cooling related
1 x 4-pin CPU Fan header(s)
1 x 4-pin CPU OPT Fan header(s)
2 x 4-pin Chassis Fan header(s)
2 x 4-pin Radiator Fan header(s)
2 x W_PUMP+ header(s)
1 x WB_SENSOR header(s)
1 x 2-pin Water In header
1 x 2-pin Water Out header
1 x 3-pin Water Flow header

Power related
1 x 24-pin Main Power connector
2 x 8-pin +12V Power connector
1 x 6-pin PCIe Graphics Card/ PD 3.0 connector

Storage related
3 x M.2 slots (Key M)
1 x DIMM.2 slot supports 2 x M.2 slots (Key M)
6 x SATA 6Gb/s ports

USB
1 x USB 3.2 Gen 2x2 connector  (support(s) USB Type-C®, PD 3.0 up tp DC 5V/3A 60W fast charging technology)
1 x USB 3.2 Gen 2 connector (support(s) USB Type-C®)
2 x USB 3.2 Gen 1 header(s) support(s) additional 4 USB 3.2 Gen 1 ports
2 x USB 2.0 header(s) support(s) additional 4 USB 2.0 ports

Miscellaneous
3 x AURA Addressable Gen 2 header(s)
1 x AURA RGB header(s)
1 x BIOS Switch button
1 x FlexKey button
1 x Front Panel Audio header (AAFP)
1 x LN2 Mode jumper
6 x ProbeIt Measurement Points
1 x ReTry button
1 x RSVD switch
2 x RSVD header
1 x V_Latch
1 x Safe Boot button
1 x Slow Mode switch
1 x Speaker header
1 x Start button
1 x 10-1 pin System Panel header
1 x Thermal Sensor header

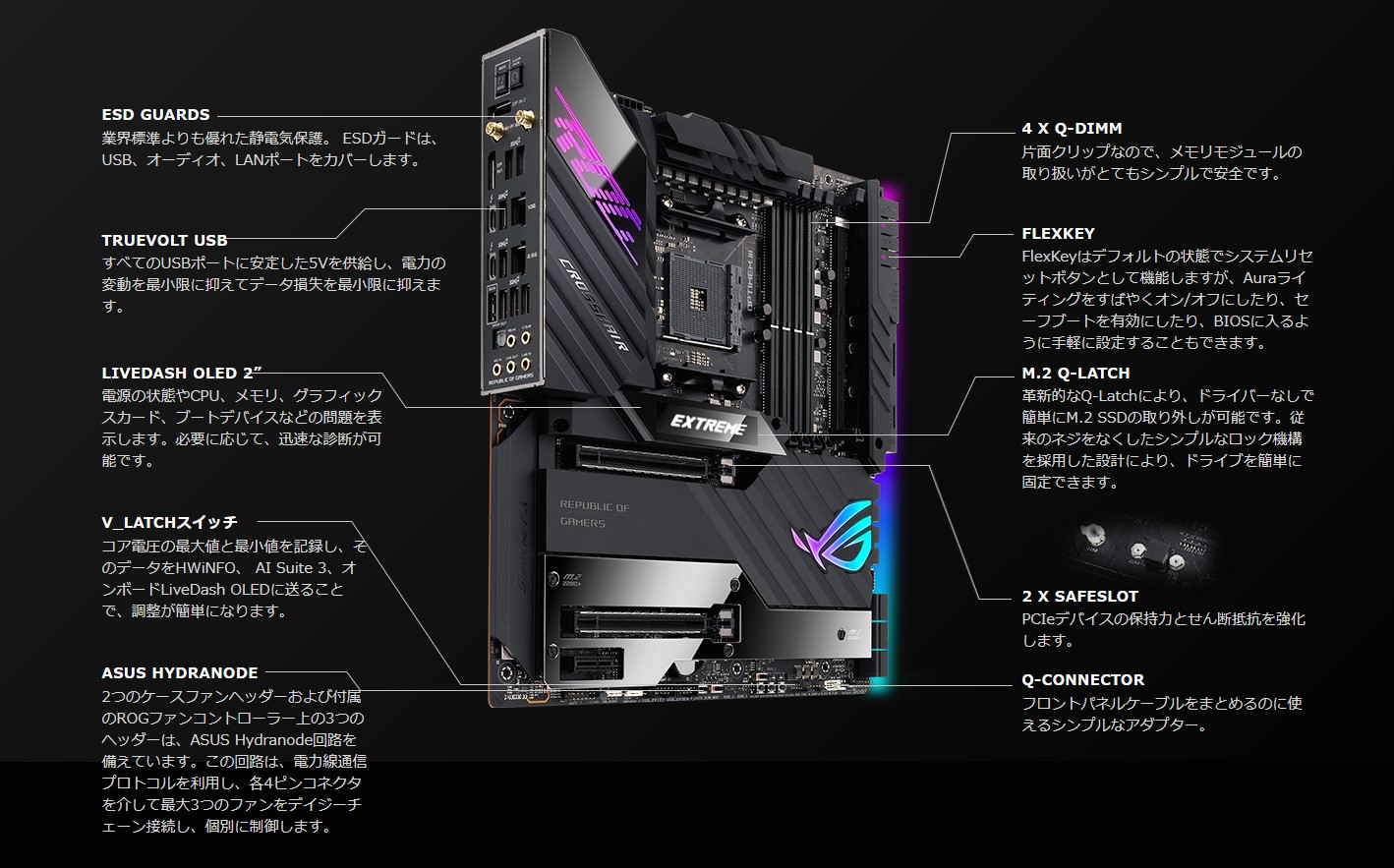

Special Features  Extreme OC Kit
- FlexKey button
- LN2 Mode
- Probelt
- ReTry button
- Safe boot button
- Start button
- Slow Mode

Extreme Engine Digi+
- 10K Black Metallic Capacitors
- MicroFine Alloy Choke

ASUS Q-Design
- M.2 Q-Latch
- Q-Code
- Q-Connector
- Q-DIMM
- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])
- Q-Slot

ASUS Thermal Solution
- M.2 heatsink backplate
- M.2 heatsink
- VRM heatsink design

ASUS EZ DIY
- BIOS FlashBack™ button
- Clear CMOS button
- ProCool II
- Pre-mounted I/O shield
- SafeSlot

AURA Sync
- ROG AURA sync backplate
- AURA RGB header(s)
- Addressable Gen 2 RGB header(s)

Dual BIOS

OLED 2

ASUS HYDRANODE
- 2 x Chassis fan support* (CHA_FAN1P,CHA_FAN2P)
- 2 x USB 2.0 port support* (USB_EP1, USB_EP3)
* Visit ASUS Website for the latest compatibility list.
Software Features ROG Exclusive Software
- RAMCache III
- ROG CPU-Z
- GameFirst VI
- Sonic Studio III + Sonic Studio Virtual Mixer
- Sonic Radar III
- DTS® Sound Unbound
- BullGuard Internet Security (1-year full version)

ASUS Exclusive Software
Armoury Crate
- AIDA64 Extreme (1 year full version)
- AURA Creator
- AURA Sync
- Two-Way AI Noise Cancelation
- OLED Display

AI Suite 3
- 5-Way Optimization by Dual Intelligent Processors 5
  TPU
  EPU
  DIGI+ Power Control
  Fan Xpert 4
  Turbo app

DAEMON Tools
MyAsus
WinRAR
UEFI BIOS

ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode

Dynamic OC Switcher
BIOS 2 x 256 Mb Flash ROM, UEFI AMI BIOS
管理機能 WOL by PME, PXE

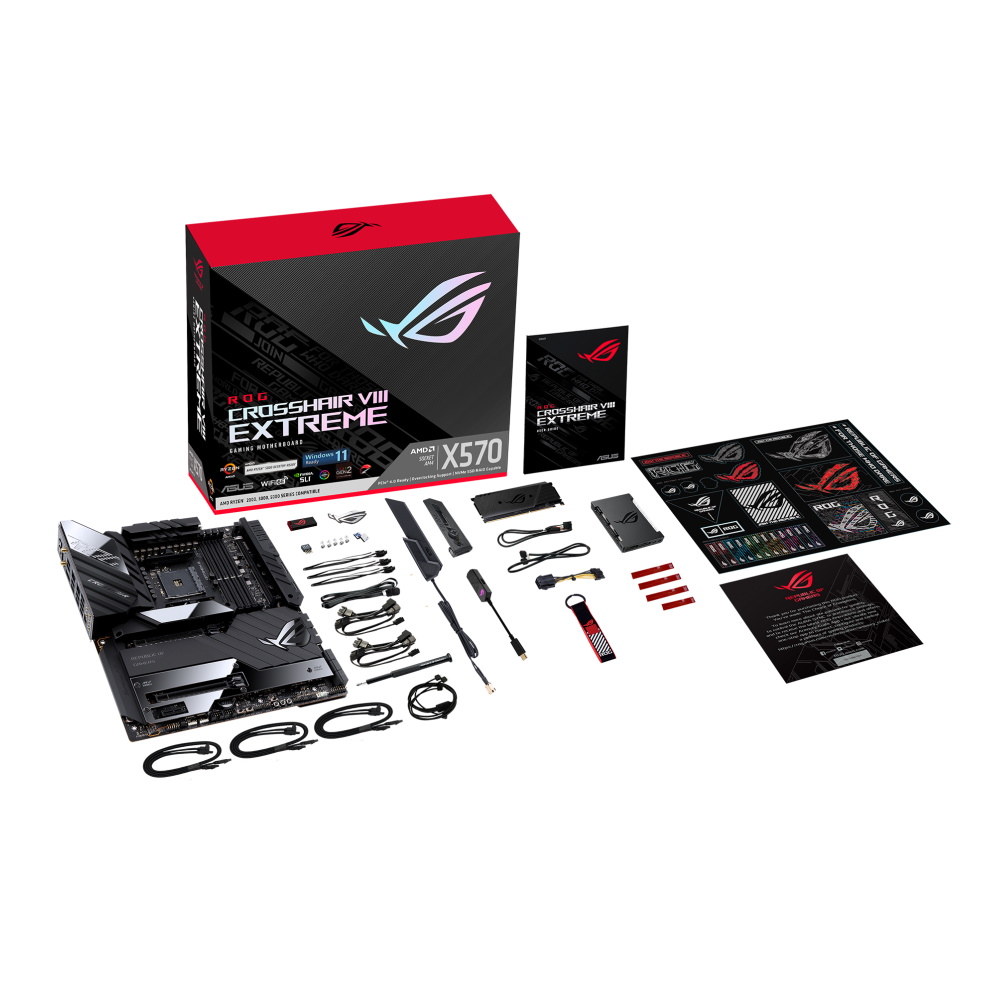

付属品 Cables
1 x 1-to-3 ARGB splitter cable
2 x 1-to-4 fan splitter cable
1 x RGB extension cable
3 x ROG weave SATA 6G cables
1 x 3-in-1 Thermistor cables pack

ROG Fan Controller
1 x ROG Fan Controller
1 x Fan EXT PWR cable
1 x ARGB input cable
1 x USB input cable
1 x ROG Fan Controller 3M Mounting tape
1 x Fan Controller manual

ROG DIMM.2 with Heatsink
1 x ROG DIMM.2 with heatsink
1 x M.2 pad for ROG DIMM.2
2 x M.2 screw package for ROG DIMM.2

ROG CLAVIS DAC
1 x ROG CLAVIS DAC
1 x CLAVIS DAC manual

Miscellaneous
1 x ASUS Wi-Fi moving antennas
2 x M.2 SSD screw package(s)
1 x Q-connector
1 x ROG key chain
1 x ROG Graphics card holder
1 x ROG logo plate stickers
1 x ROG screwdriver
1 x ROG stickers
1 x ROG thank you card

Installation Media
1 x USB drive with utilities and drivers

Documentation
1 x User manual
OS
Windows® 11 ready
Windows® 10 64-bit
フォームファクター Extended ATX
寸法(mm) 305x277x490(本体)
380x320x125(パッケージ)
重量 2.815Kg(本体)
5.126Kg(パッケージ込)
note 製品の外観や仕様は製品改善のために予告なく変更することがあります。
各製品や使用条件により計算値が異なる場合があります。
製品(電気、電子機器、水銀を含むボタン電池)は一般廃棄物に入れないでください。電子製品の廃棄については、地域の規制を確認してください。
このウェブサイトに表示されている商標記号(TM、®)は、テキスト、商標、ロゴ、またはスローガンという単語が、共通法の保護の下で商標として使用されているか、
米国および/またはその他の国/地域で商標として登録されていることを意味します。
HDMI、High-Definition Multimedia Interface、およびHDMIロゴ は、米国およびその他の 国におけるHDMI Licensing Administrator, Inc. の商標または、登録商標です。

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。

ページトップへ
