ROG MAXIMUS Z690 HERO EVA EDITION

ROG MAXIMUS Z690 HERO EVA EDITION

『ROG×エヴァンゲリオン』コラボ限定モデル
初号機をイメージしたカラーリングのZ690マザーボード

・『ROG×エヴァンゲリオン』コラボ限定モデル
・チップセット:Intel Z690
・対応CPU:第12世代 Intel®プロセッサー
・対応ソケット:LGA1700
・拡張スロット:PCIe Gen5 x16 × 2、PCIe Gen4 x16 × 1
・対応メモリー:DDR5-6400(OC)
・フォームファクター:ATX
・定格90Aの20+1パワーステージ
・Thunderbolt™4 (USB Type-C) 搭載
・最大5基のM.2搭載可能
・PCIe Gen5 M.2対応のROG Hyper M.2カード付属
・Intel 2.5G LAN + Wi-Fi 6E対応



※本製品はWi-Fi 6Eとして次の周波数(2.4GHz / 5GHz / 6GHz帯)に対応しておりますが、2022年7月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。



ASUS JAPAN株式会社はゲーミングブランド「Republic of Gamers」と、世界中で知られるアニメシリーズ「エヴァンゲリオン」の主役メカである初号機EVA-01デザインを中心としたコラボレーション「ROG × エヴァンゲリオン」を発表しました。
初号機EVA-01の特徴である紫と緑を基調としたエヴァンゲリオンの世界観を表現した様々なアートワークを使用したハイエンドPCを組み立てることによって、自分だけの「NERV本部」を構築することができます。
ラインナップとして、ROG MAXIMUSマザーボード、ROG Strix GeForce RTX™グラフィックスカード、ROG Ryujin II 360 AIOクーラーなど、ROGの代表的な製品が用意されています。

『ROG×エヴァンゲリオン』特設ページ:https://rog.asus.com/microsite/ROGxEVANGELION/jp/

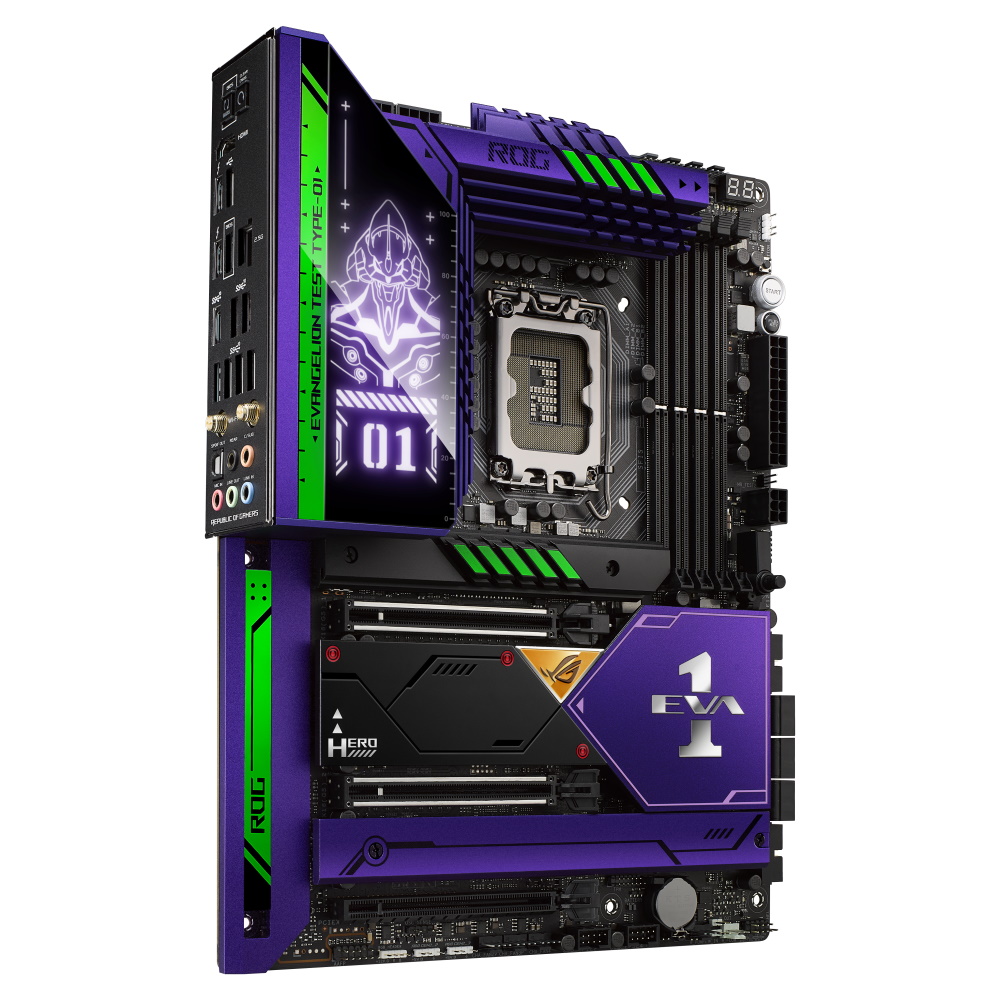

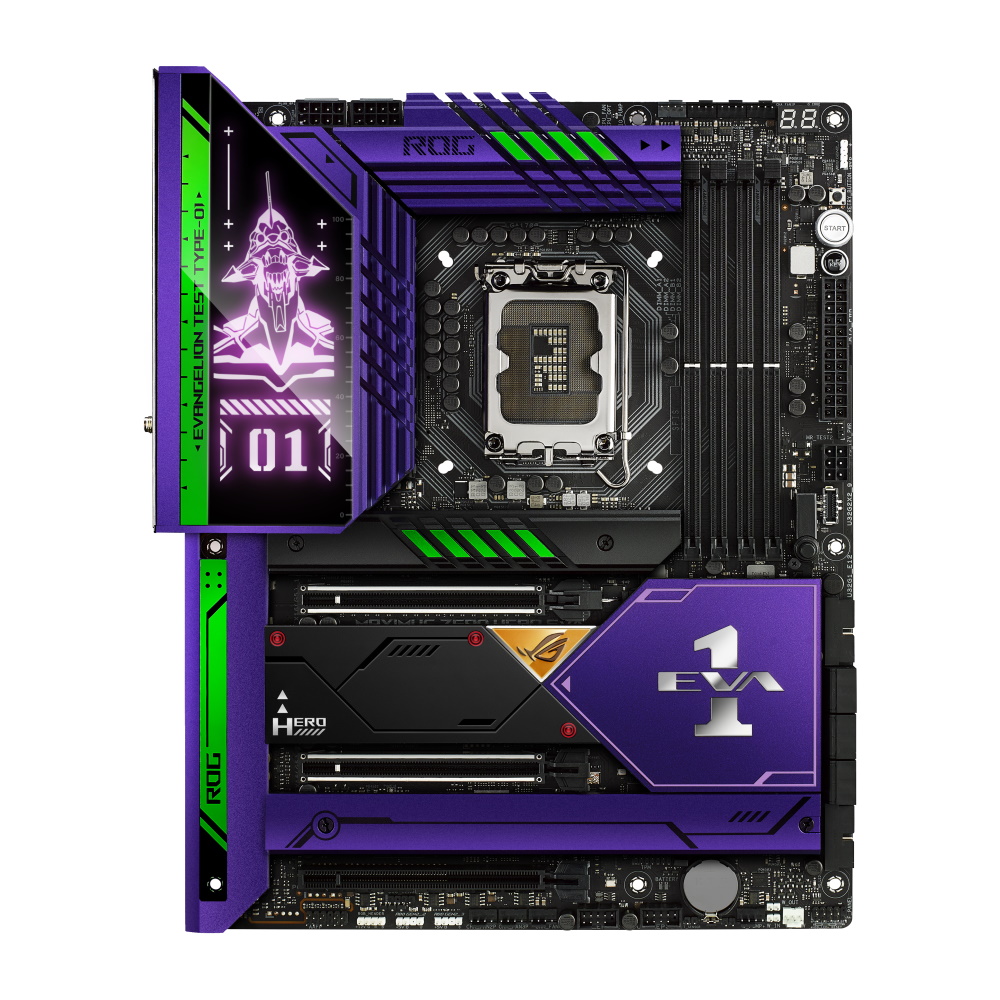

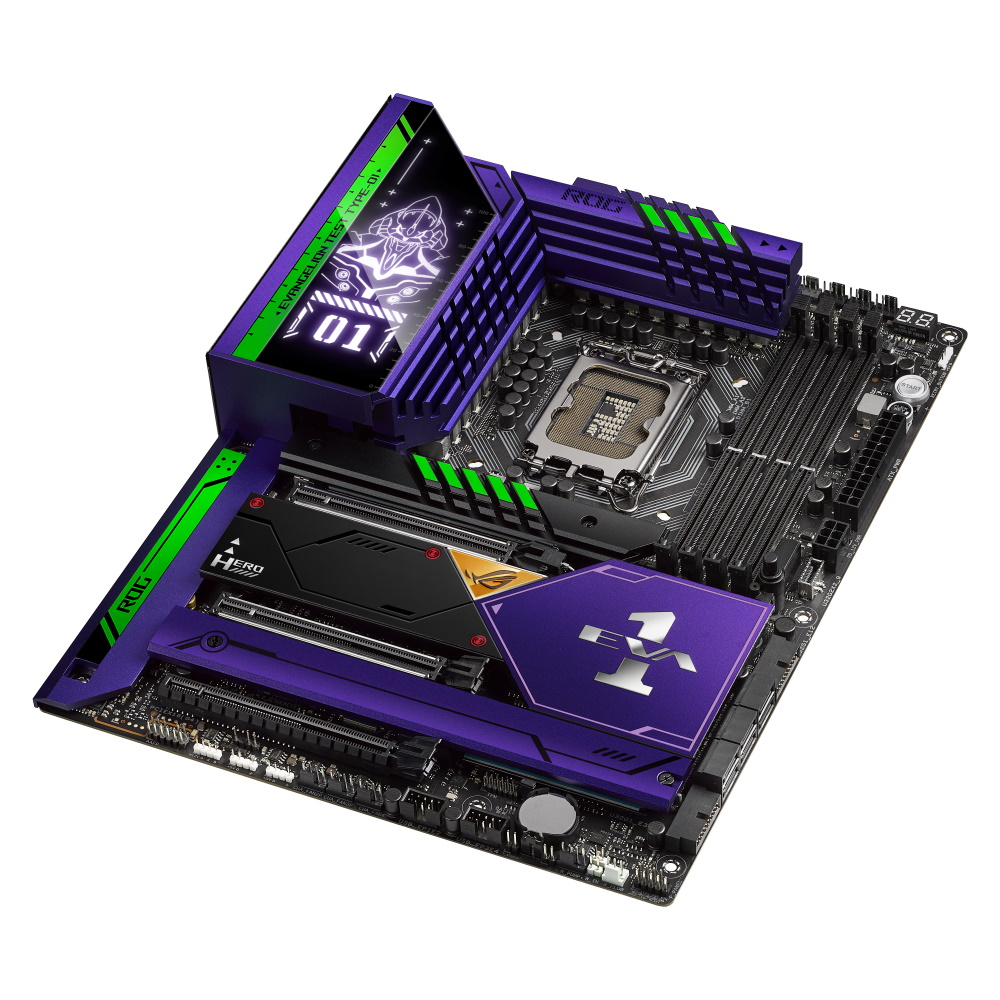

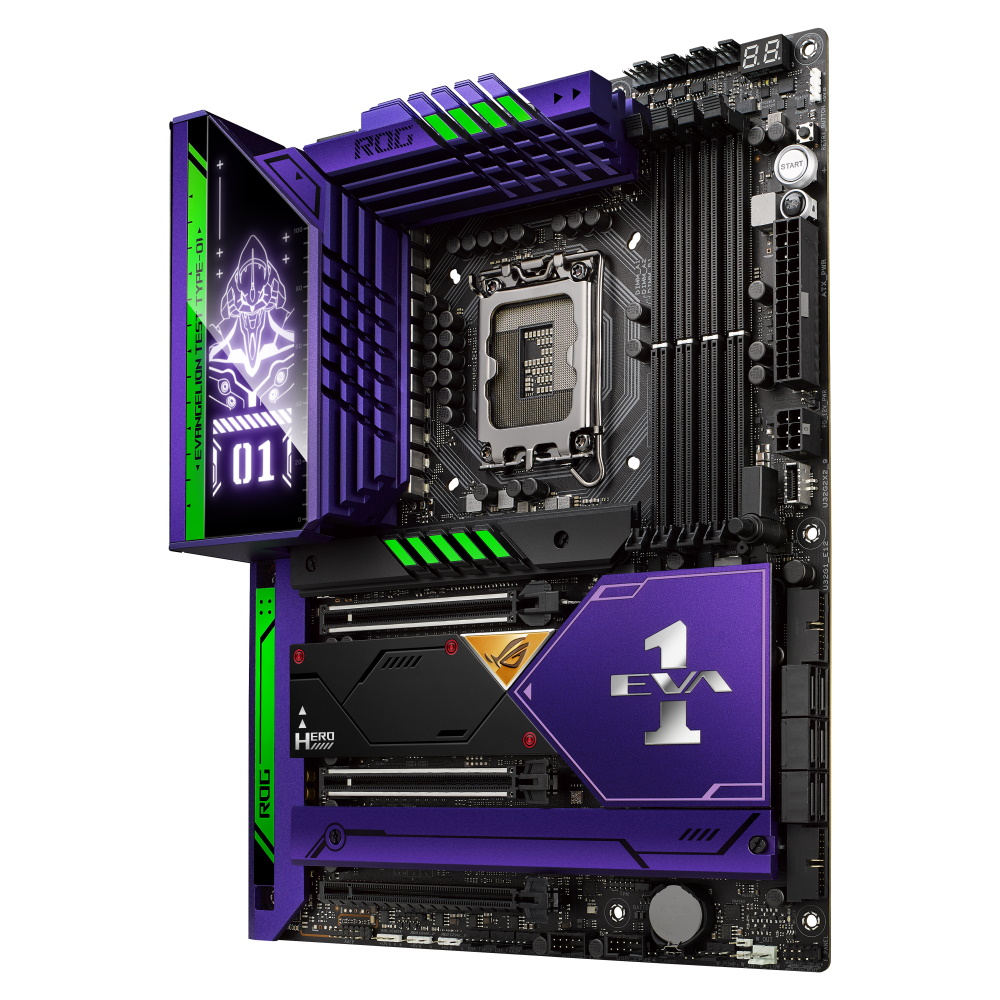

「ROG MAXIMUS Z690 HERO EVA EDITION」は、Intel Z690チップセットを搭載したマザーボードです。初号機EVA-01のクラシックな紫と緑で覆われたデザインで、機能性も充実しています。

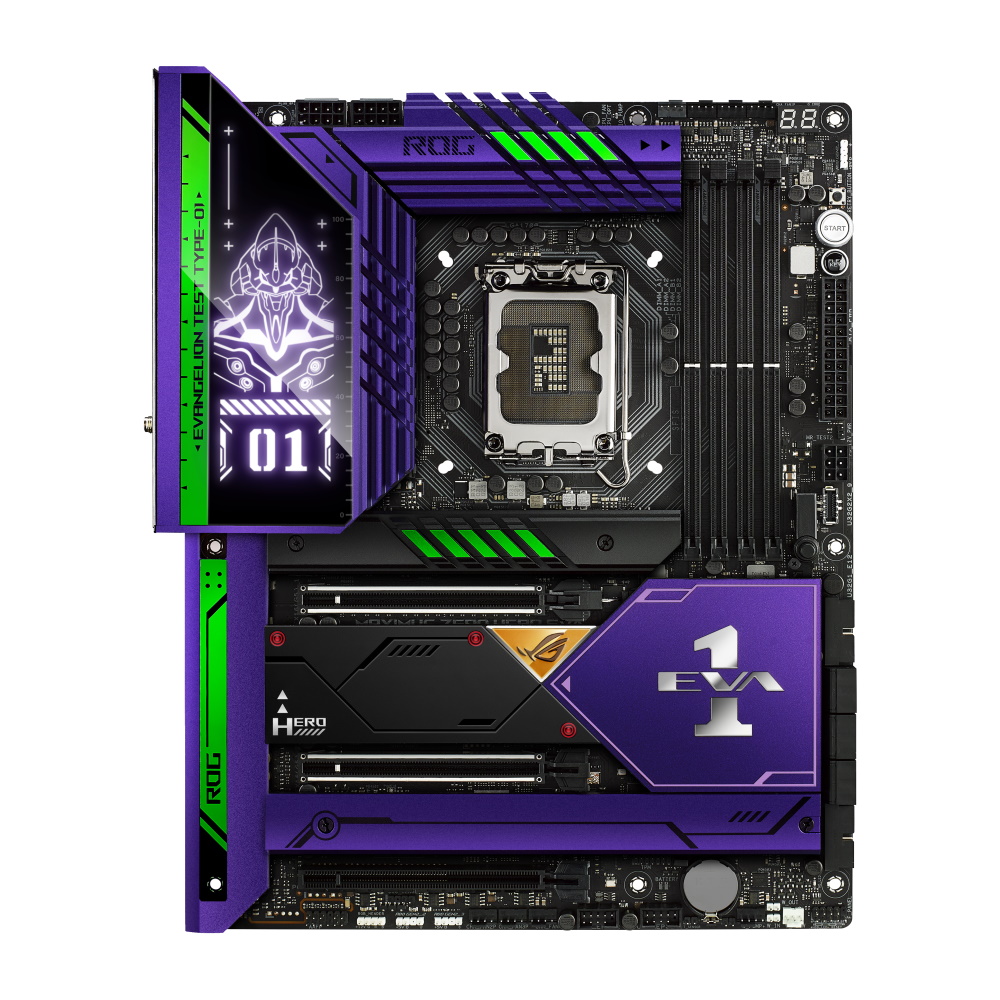

CPUソケット周辺のA.T.フィールドデザイン、I/Oカバーにある多彩な光の演出は初号機EVA-01のノーマルモードと暴走モードを切り替えることで、さらなる美しさを演出しています。

定格90Aの20+1パワーステージが、最新の第12世代Intel® Core™ プロセッサーの性能を引き出します。
また、最新のDDR5メモリーに対応するほか、PCIe 5.0やThunderbolt 4、USB 3.2 Gen 2x2 Type-Cなどの最新規格を搭載しています。

さらに、大型VRMヒートシンクにや一体型のアルミニウム製のI/Oカバー、高伝導性サーマルパッド、ROG水冷ゾーンなど、強力な冷却機能も備わっています。
Intel 2.5G LAN + Wi-Fi 6Eをサポートし、高速なネットワーク環境を構築することができます。
堅牢な冷却と電力供給は、最新の第12世代インテル® Core™プロセッサーを最大限に活用するための態勢を整えています。

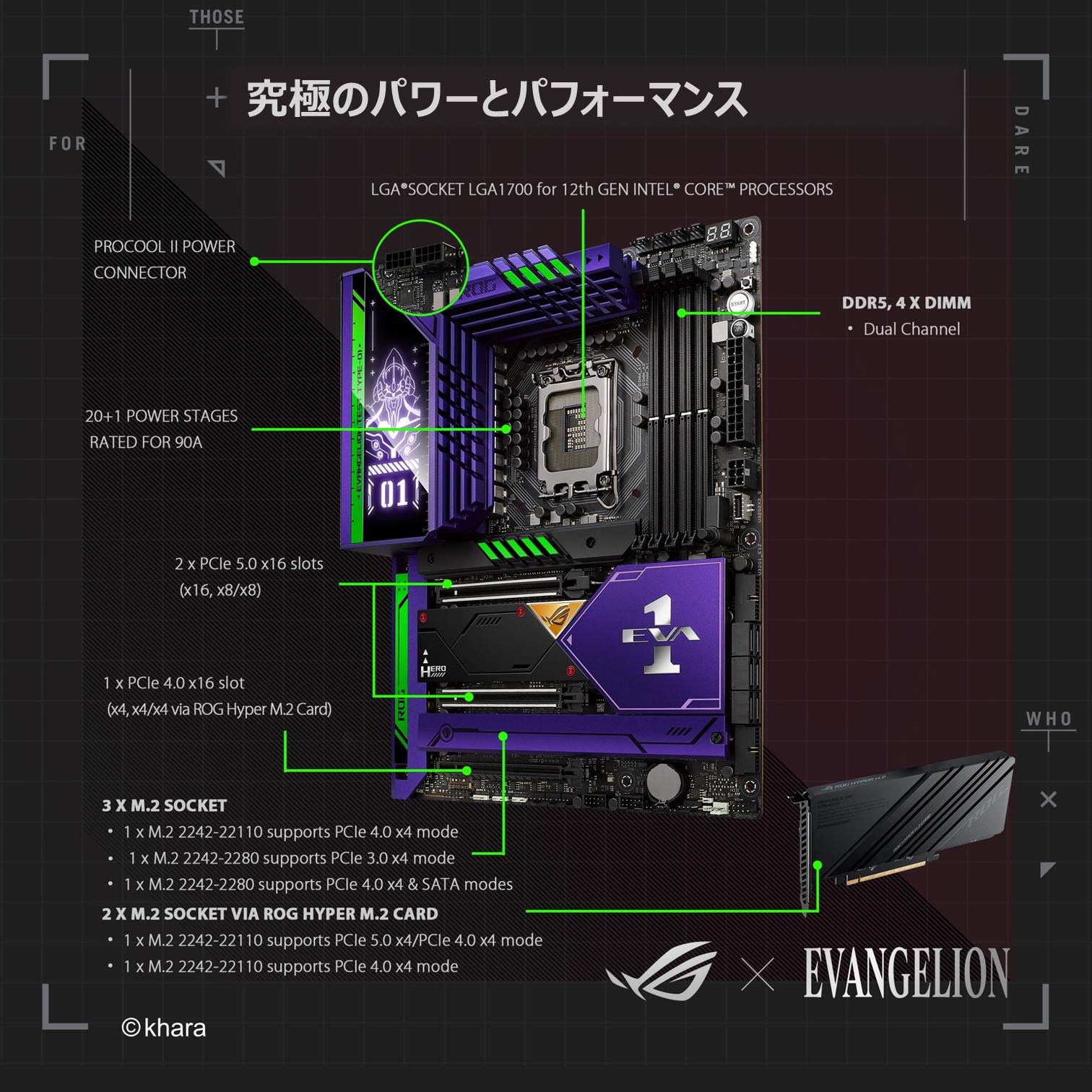

堅牢な電源ソリューション

各フェーズ最大90Aまでの出力に対応するパワーステージによる20+1フェーズ回路を搭載しています。さらにアイドル状態から高負荷状態への遷移遅延を最小限に抑えるため、
従来採用されていた「フェーズダブラー設計」ではなく、2基のパワーステージ ICをコントローラが直接連携する「Teamed Power Architecture」を採用。
これにより、最近のコア数の多いCPUが必要とする電力を素早く、安定して供給でき、最新の第12世代Intel® Core™ プロセッサーの性能を発揮します。

ASUS Teamed Power Architectureについてはこちら >

・8ピンのProCool II電源コネクタを2個搭載
2つのProCool IIコネクターにより、EPS12Vの電源ラインに確実に接続することができます。

・20+1パワーステージ
VRMには、20+1パワーステージが搭載されており、それぞれ90Aに対応しています。

・MicroFine合金チョーク
各パワーステージには、45Aに対応する高透磁率の合金コアチョークを採用しています。

・10Kブラック金属コンデンサー
入力と出力のフィルタリングは、高い動作温度でも数千時間持続する固体高分子コンデンサーによって提供されます。






DDR5メモリー

最新のDDR5メモリーに対応しています。
メモリーのオーバークロックに対応するため、高速用キットだけでなく、
ロックされたパワーマネジメントIC(PMIC)を備えた初心者用メモリモジュールにも一連のオーバークロックパラメーターを提供します。

また、PMIC制限のあるメモリーモジュール専用のファームウェア機能「ASUS Enhanced Memory Profile(AEMP)」を備えています。
AEMPはキット上のメモリーチップを自動的に検出し、最適化された周波数、タイミング、電圧のプロファイルを提示します。
これらのプロファイルを適用することで、簡単にパフォーマンス向上を実現できます。

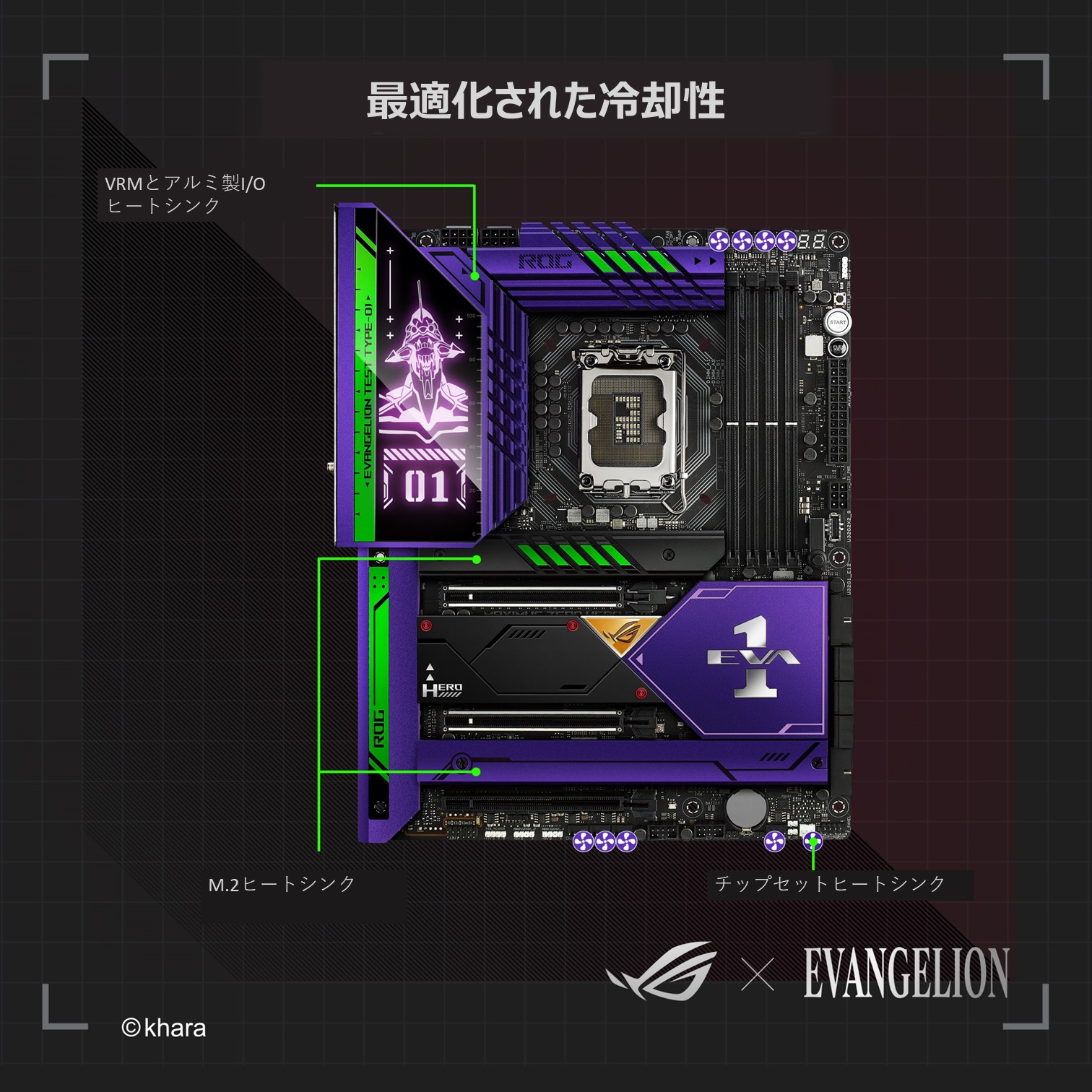

冷却性能

大型VRMヒートシンクに、一体型のアルミニウム製のI/Oカバー、高伝導性サーマルパッド、3つのM.2ヒートシンクと2つのM.2バックプレート、
さらにROG水冷ゾーンとヒートシンク付きROG Hyper M.2カードを搭載し、高い冷却性能を発揮します。






熱対策

オンボードの各ヘッダーに搭載された温度センサーがリアルタイムに監視・反応し、動作状況に応じてファンの動作をコントロールし、静音性を高めています。
Fan Xpert 4またはUEFIで簡単に設定・管理できます。

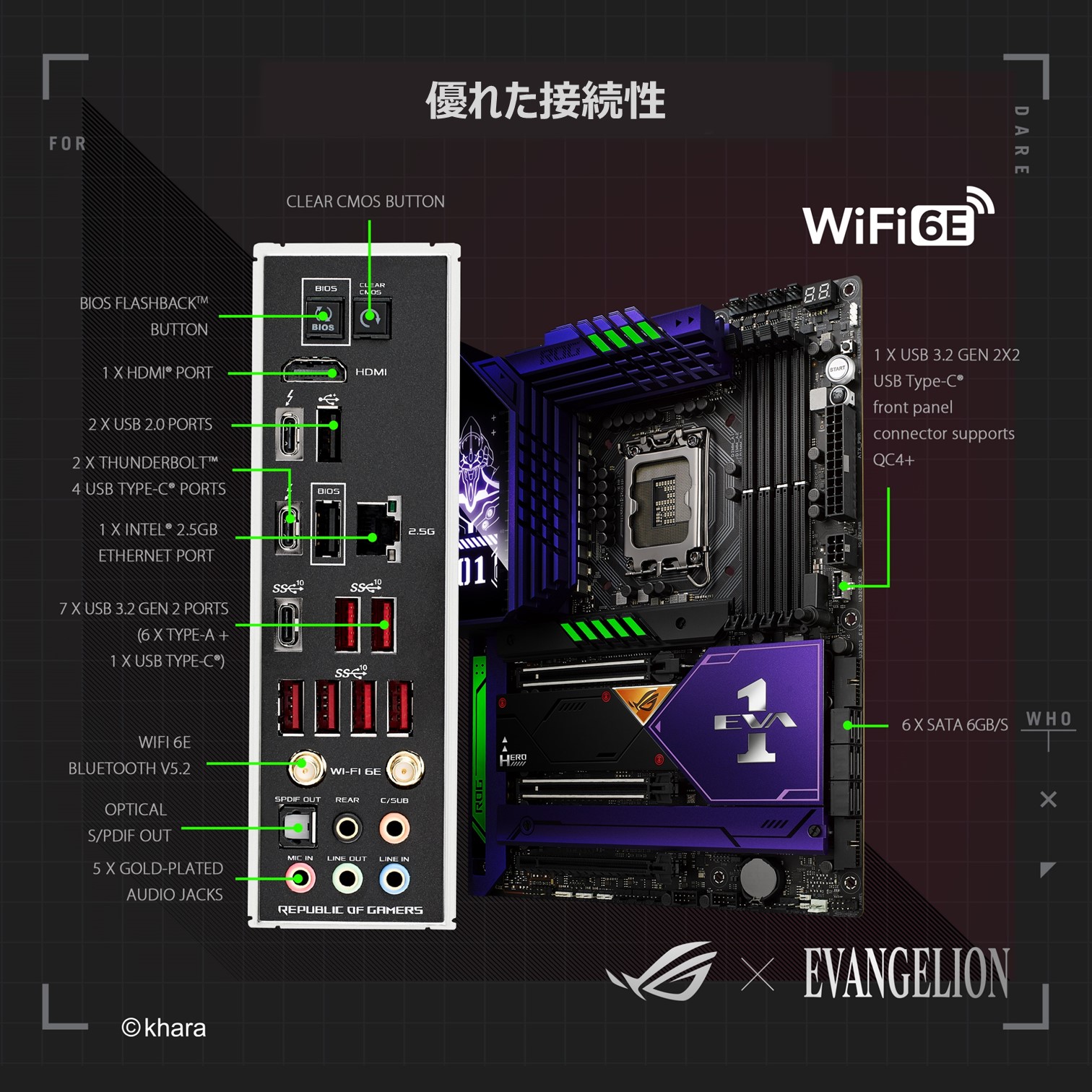

ネットワーク

・Intel Wi-Fi 6E (802.11ax)
オンボードにWi-Fi 6Eチップを搭載。 新たに利用可能になった6GHz帯の無線スペクトルを利用しています。
5GHz帯の最大3倍の帯域幅と最大7つの160MHz帯を提供し、超高速ワイヤレス・ネットワーキングの速度と容量を向上させ、
密集したワイヤレス環境でのパフォーマンスを向上させます。

​※本製品はWi-Fi 6Eとして次の周波数(2.4GHz / 5GHz / 6GHz帯)に対応しておりますが、2022年7月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。


・Intel 2.5 Gb Ethernet (ASUS LANGuard搭載)
オンボードの2.5Gbイーサネットは、標準的なイーサネット接続よりも最大2.5倍高速なファイル転送、
スムーズでラグのないゲーム、高解像度のビデオストリーミングを実現し、有線接続を強化します。






USB

・​USB 3.2 Gen 2x2ポート
USB 3.2 Gen 2x2にはレーンが追加され、Type-Cのデータ転送を最大20Gbpsまで高速化することができます。
また、このポートにはQuick Charge 4+テクノロジーが搭載されており、PCIe電源ケーブルを近くの6ピンコネクターに接続することで、最大60Wまでの機器の急速充電が可能です。



・2つのオンボードThunderbolt 4 USB TYPE-Cポート
各ポートは、最新の高速デバイスやドライブに対応するため、最大40Gbpsの双方向の帯域幅を実現しています。
また、Thunderbolt 4は、最大2台の外部4Kディスプレイをサポートし、PCIeの帯域幅を最大32Gbpsまで拡張します。






ストレージ

・3つのオンボードM.2スロット
3つのオンボードM.2スロットを搭載し、うち2つは最新のPCIe 4.0 SSDに対応しています。


・ROG HYPER M.2 CARD
さらに多くのM.2ストレージや高速なデータ転送が必要な場合は、付属のROG Hyper M.2カードに搭載された2つのスロットを利用することができます。
ROG Hyper M.2カードのスロットの1つはPCIe 5.0で、付属のPCIe 4.0スロットの最大2倍の速度※を実現します。

※取り付けるPCIeスロットにより速度が異なります。






ROG SupremeFXオーディオテクノロジー

ROG SupremeFXオーディオテクノロジーは、ライン入力接続時に113dBの信号対雑音比を実現し、史上最高の録音品質を提供します。
また、SupremeFX ALC4082コーデックへのよりクリーンな電力供給のための低ドロップアウトレギュレーターと、
-115dB THD + Nに到達できるESS® 9018Q2C統合DACを搭載し、オーディオトラックのすべての繊細さとニュアンスを伝える再生を提供します。

ROGオーディオテクノロジーの詳細はこちら>







AI Suite 3

ASUSの独自ユーティリティ「AI Suite 3」のコントロールパネルでは、「ROG MAXIMUS Z690 HERO」のほぼすべての機能を簡単に設定することができます。
1つのシンプルで直感的なインターフェースを介して、パフォーマンス、冷却、安定性、および効率性のベストバランスを得ることができます。
「5-Way Optimization」と呼ばれる5つの各種ユーティリティにアクセスして、PCの設定が可能になります。

<5-Way Optimization>

・TPU
オンボードマイクロコントローラーTPU(The TurboV processing Unit)は、電圧の微調整、システム統計の監視、オーバークロックパラメーターなど、一連のシステムチューニング機能を提供します。

・EPU
EPU(The Energy Processing Unit)は自動的に消費電力を最適化し、Awayモードで節電効果を最大限に発揮します。

・Fan Xpert 4
「Fan Xpert 4」またはASUS UEFIを使って、ファン、ウォーターポンプ、オールインワン・クーラーを包括的にコントロールすることができます。
空冷でも水冷でも、ワンクリックですべてのパラメータを設定するオートチューニング・モードを備えています。
また、すべてのファンの回転数をデフォルトの最小値以下に抑える「エクストリームクワイエット」モードも搭載しています。
軽い作業をする際に、システムを静かに保つことができます。

・Digital Power Controls
Digi+電圧レギュレータモジュール(VRM)は、電圧降下、スイッチング周波数、電力効率の設定をリアルタイムに制御し、
CPUの電圧レギュレーションを微調整することで、パフォーマンスの安定性を確保します。

・Turbo Core App
CPUのオーバークロック、ファンプロファイルの適用、ネットワークデータの優先順位付け、
オーディオ設定の最適化などをアプリレベルで行うことができます。






UEFI BIOS

ROG UEFI (BIOS)は、あなたのPCを設定・調整するために必要な機能を提供します。
分かりやすくシンプルな「EZ Mode」と、詳細な設定が可能な「Advanced Mode」の2つのモードから、
各種設定やオーバークロックなど、簡単な操作でユーザーの好みにカスタマイズできます。

・EZ Mode
システム情報やオーバークロック設定まで一つの画面で確認・設定できるモード

・Advanced Mode
各項目の詳細な設定が可能なモード






正確な電圧監視

従来のマザーボードでは、シングルエンドの検出回路を使用していたため、ノイズの影響を受けやすく、
また、電圧レールを監視する場所も理想的ではありませんでした。
これらの問題は、CPUに供給される電圧とソフトウェアに報告される値との間に大きな差を生じさせます。
ROG MAXIMUS Z690 HERO EVA Editionには、ノイズを除去するための差動検出回路が搭載されており、
CPUや主要な電圧レールの終点から直接電圧を読み取ります。
これにより、電圧をより正確に把握することができ、オーバークロックやチューニングが容易になり、安定した動作に貢献します。






DIYフレンドリー

事前に取り付けられたI/Oシールド、BIOS FlashBack™、Qコード、FlexKey、Qコネクター、M.2 Q-Latch, SafeSlot、
ヒートシンク付きROG Hyper M.2カードおよびカードのたわみを防ぐROGグラフィックカードホルダーなど、組み立てやシステムの構築が容易になる機能や付属品が備えられています。






インテリジェントコントロール

ASUS独自のソフトウェアおよびファームウェアユーティリティが、セットアップを簡素化し、パフォーマンスを向上させます。

・双方向AIノイズキャンセリング

ASUSが独自に開発したこのユーティリティは、大規模なディープラーニングデータベースを活用して、
マイクや着信音声からのバックグラウンドノイズを低減し、音声を保護しながら、音声を聞き取ることができるようにします。
キーボードの音やマウスのクリック音などの周囲の雑音を除去し、ゲーム中や通話中にもクリアに聞こえるようにします。


・AI Overclocking
ROG AI Overclockingは、CPUと冷却システムを自動的にプロファイリングし、最適な電圧と周波数設定を予測することで、PC性能を最大限に活用できるようにするユーティリティです。
WindowsのAI SuiteソフトウェアまたはUEFIを介して直接アクセス可能な直感的なAIオーバークロック・ユーザー・インターフェースは、あらゆるレベルのユーザーに対応しています。
経験豊富なユーザー向けに各種設定がカスタマイズ可能なユーティリティが備えられ、初心者向けにはオートチューニングオプションが用意されています。


・AI Cooling
ASUS AI Coolingテクノロジーは、マザーボードに接続されたファンを自動的に管理・制御し、現在のシステム負荷や温度に応じて最適な設定を行います。
CPU温度の自動検知など、システムの動作状況に応じてファンの動作をコントロールし、冷却とともに静音性を高めています。


・AI NETWORKING
アプリケーションの優先順位を自動で切り替え、帯域幅を調整します。
動作状況に応じて帯域幅を切り替えることで、マルチタスク時でもスムーズなオンライン作業を実現します。
ゲーム優先モードでは大規模なアプリケーションデータベースを活用し、頻繁に使用するアプリを分析して、ゲームネットワークのトラフィックを優先します。


・SONIC STUDIO III
「Sonic Studio III」は、ヘッドセットのHRTF(頭部伝達関数)を利用したバーチャルサラウンドに対応しているので、臨場感のある音場を実現し、より深く体験することができます。
また、直感的な操作が可能な「Sonic Studio III」のインターフェースには、さまざまなEQオプションやワンクリックプリセットが用意されており、
好みやヘッドセットの特性に合わせて音響を調整することができます。


・DTS® Sound Unbound
ROG MAXIMUS Z690 HERO EVA Editionには、「DTS® Sound Unbound™」アプリがプリインストールされており、
これまでにないほどオーディオに包まれ、ゲームやエンターテイメント体験に全く新しいレベルの没入感をもたらします。
Windows Sonicの空間技術を利用することで、DTS Sound Unboundはオーディオを仮想3D空間で提供します。
これにより、あなたはサウンドスケープの真ん中に置かれ、銃声や足音などの音の位置や方向を感じることができます。
* DTS Sound Unboundの利用には、ゲーム内でのサポートが必要です。対応しているタイトルについては各メーカーにご確認ください。


・AIDA64 EXTREME
ROG MAXIMUS Z690マザーボードには、「AIDA64 Extreme」の1年間のサブスクリプションが含まれています。
このシステム情報ツールは、インストールされたハードウェアとソフトウェアに関する詳細な情報を提供し
システム全体または個々のコンポーネントのパフォーマンスを測定するためのベンチマークも提供します。
「AIDA64 Extreme」には、ハードウェアの問題を検出し、予防するための監視・診断機能が搭載されています。
システムの重要なセンサーをすべてリアルタイムに追跡することができ、電圧値、ファンの回転数、温度情報をデスクトップ上で確認したり、
専用ディスプレイやROG AIOリキッドクーラー*のディスプレイに送信することができます。
*ROG RYUJIN II以降のモデルに対応しています。





Armoury Crate

Armoury Crateは、対応製品を集中的にコントロールするために設計された新しいソフトウェアユーティリティです。
直感的なインターフェイスにより、Armoury Crateは、対応するすべてのデバイスのRGB照明とエフェクトを簡単にカスタマイズすることができます。
また、キーボードやマウスの設定など、増え続けるASUS製品の設定をコントロールすることもできます。
さらにArmoury Crateでは、製品登録やアカウント情報の修正が可能。また、ニュースページから最新情報や最新ドライバーを入手できます。

ダウンロードはこちら>




©khara





対応CPU 第12世代 Intel®プロセッサー
対応ソケット LGA1700
チップセット Intel® Z690 Chipset
メモリー
DDR5-6400+(OC)
メモリースロット 4 (最大128GB)
電源コネクター 24-pin Main Power connector × 1
8-pin +12V Power connector × 2
6-pin PCIe Graphics Card connector × 1
拡張スロット CPU:PCIE Gen5 x16(x16/0 or x8/x8)*× 2
*ROG Hyper M.2使用時x8/x8モード

Z690:PCIE Gen4 x16(x4,x4/x4) × 1
画面出力機能 Thunderbolt™4 (USB Type-C) × 2
HDMI 2.1 × 1
ストレージ機能 CPU:
M.2_1 2242-22110(PCIe 4.0 x4) × 1
Hyper M.2_1(PCIe 5.0 x4) 2242-22110* × 1
*PCIE(G5)_2使用時

Z690:
M.2_2 2242-2280(PCIe 3.0 x4) × 1
M.2_3 2242-2280(PCIe 4.0 x4/SATA) × 1
Hyper M.2_1*/2**(PCIe 4.0 x4) 2242-22110 × 2
*PCIe(G4)使用時
**(G5)差し込み時排他

SATA 6Gbps × 6***
RAID 0/1/5/10
***RAID使用時 SATA1-2port ブートデバイスNG
有線LAN機能 2.5G BASE-T (Intel® チップセット) × 1
ASUS LANGuard
無線LAN機能 Wi-Fi 6E
※WiFi 6E 6GHz規制は国によって異なる場合があります、Windows10ではビルド21H1以降で機能するようになります
Bluetooth Bluetooth 5.2
※Bluetooth5.2はWindows10 Version 21H1以降から対応になります。
USB
I/Oパネル:
USB 3.2 Gen2 Type-C × 1
USB 3.2 Gen2 Type-A × 6
USB 2.0 Type A × 2

基盤(内部ポート):
USB 3.2 Gen2x2 Type-C × 1
USB 3.2 Gen1 × 4 (2×19pin)
USB 2.0 × 4 (2×9pin)
Thunderbolt Thunderbolt 4 (USB Type-C) × 2
Rear/Front (2/0)
オーディオ ROG SupremeFX 7.1 ALC4082 + ESS® SABRE9018Q2C DAC/AMP
Q-LED (POST確認) 対応
Q-Code LED 対応
ライティング ARGB Gen2ヘッダー × 3
RGBヘッダー × 1
ファンヘッダー CPUファンヘッダー × 1
CPUオプションファンヘッダー × 1
ケースファンヘッダー × 4
AIOポンプファンヘッダー × 1
W_PUMP+ヘッダー × 1
ソフトウェア Armoury Crate:対応
AI Suite 3:対応
Fan Xpert:Fan Xpert 4
BIOS 256 Mb Flash ROM, UEFI AMI BIOS
管理機能 WOL by PME、PXE
主な付属品 SATAケーブル × 4
Wi-Fi アンテナ
ARGB延長ケーブル × 1
RGB 延長ケーブル × 1
Q-Connector
ROG HyperM.2 Card × 1
ROG Graphics Cardホルダー
サポートUSB
ユーザーマニュアル
OS Windows® 11 64-bit
Windows® 10 64-bit
フォームファクター ATX Form Factor
305×244mm
パッケージ寸法 370×312×108mm
総重量 4Kg
note Thunderboltからの映像を出力する場合は、対応したCPUを取り付ける必要があります。

PCIEx16_1またはPCIEx16_2にROG Hyper M.2カードを装着すると、HyperM.2_2スロットが無効になります。
PCIEx16_3で使用する場合は、HyperM.2_1およびHyperM.2_2スロットはPCIe4.0x4をサポートできます。

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
