PN650M

PN650M

ATX 3.1・PCIe 5.1対応
80PLUS GOLD認証取得・フルモジュラー式650W電源

・フルモジュラー式「PN-M」シリーズ650W電源ユニット
・最新のATX 3.1、PCIe 5.1規格準拠
・80PLUS GOLD認証取得
・Cybenetics GOLD認証取得
・日本ブランド製メイン電解コンデンサ採用
・ハイグレードな105℃耐性の16AWG銅芯を使用した12V-2x6コネクタケーブルを搭載し、最新のGPUに最大450Wを供給
・スリーブ加工ケーブル採用で組み込みやケーブルマネジメントが容易
・120mm FDBファン装備
・各種保護機能搭載
・10年保証
・製品寸法:140×150×86mm

最新規格ATX 3.1およびPCIe.5.1に対応したフルモジュラー式ATX電源ユニット「PN-M」シリーズより、650W電源ユニット「PN650M」が登場。

ハイグレードな105℃耐性の16AWG銅芯を使用した12V-2x6コネクターケーブルを搭載し、最新のGPUに最大450Wを供給可能です。
高負荷時でも16ms以上のホールドアップタイムを保つことができる日本ブランド製メイン電解コンデンサー、アクティブ PFC、フルブリッジ SRC LLC、DC-DCトポロジーの採用、過電流や過電圧を防ぐ各種保護回路の搭載など、安定した電力供給を行えるよう、高品質に設計されています。120mm冷却ファンは軸受に耐久性の高いFDB(流体動圧軸受)を採用。電源内部を適切に冷却します。

50%のシステム負荷で変換効率90%の高効率変換を実現し、80PLUS GOLD認証を取得しています。さらに、Cybenetics GOLD認定を取得しています。

奥行き140mmのコンパクトサイズで、さまざまなシステムに対応します。ケーブルが取り外し可能なモジュラー式を採用。複数のコネクターを備え、多彩なシステム構成に対応します。付属のケーブルには、DeepCool独自のスリーブ加工を施し、組込やケーブル管理が容易です。

「PN-M」シリーズには10年間の保証が付いているので、安心してお使いいただけます。高品質で安定性の高い電源ユニットです。






ATX 3.1&PCIe 5.1対応

「PN-M」シリーズは、最新のIntel ATX 3.1およびPCIe 5.1規格に準拠した、フルモジュラー式電源です。改良された12V-2x6コネクター、2つのEPS、および3つのPCIeコネクターを備えた「PN-M」シリーズは、高出力を要求する最新のコンポーネントに安定した電力を供給します。








12V-2x6コネクター搭載

ハイグレードな105℃耐性の16AWG銅芯を使用した12V-2x6コネクターケーブルを搭載し、最新のGPUに最大450Wを供給可能です。








80PLUS GOLD認証

50%のシステム負荷で変換効率90%の高効率変換を実現し、80PLUS GOLD認証を取得しています。さらに、CybeneticsによってETA GOLD認定を取得しています。

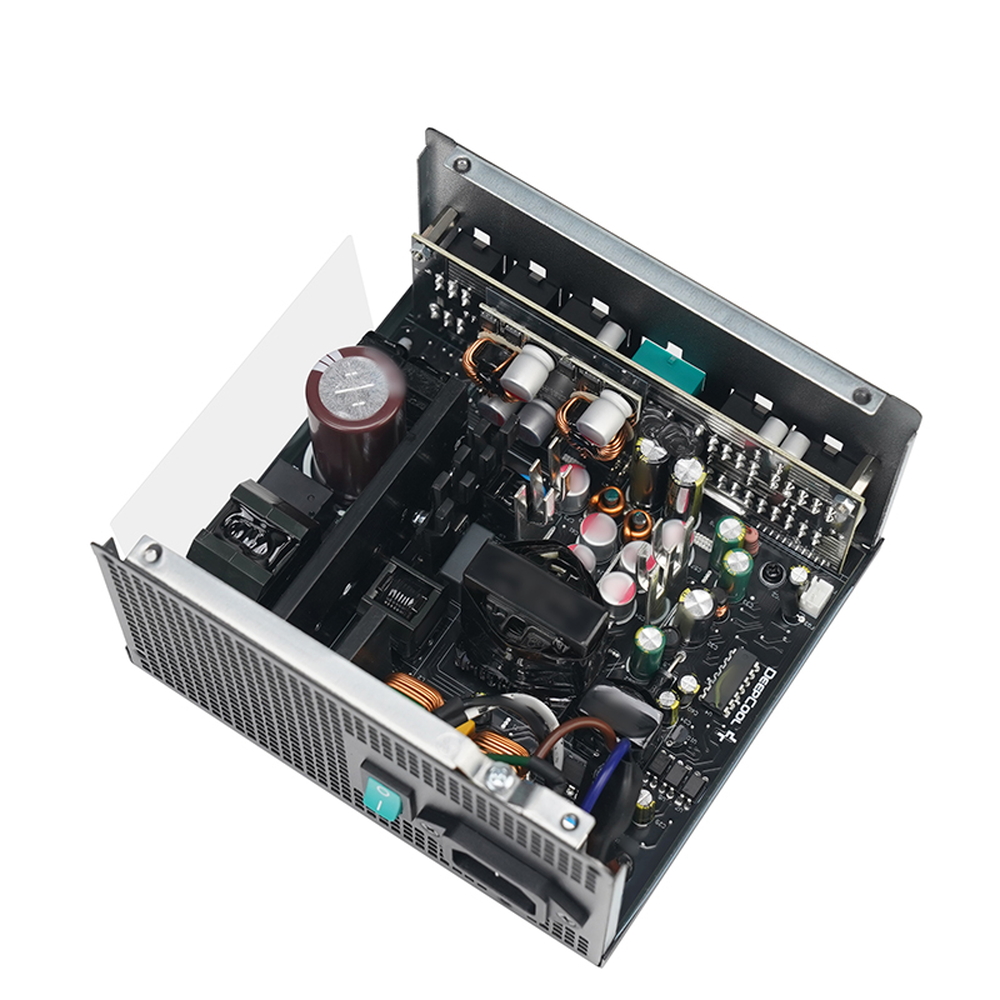

高い信頼性

高負荷時でも16ms以上のホールドアップタイムを保つことができる日本ブランド製メイン電解コンデンサー、アクティブ PFC、フルブリッジ SRC LLC、DC-DCトポロジーの採用、過電流や過電圧を防ぐ各種保護回路の搭載など、安定した電力供給を行えるよう、高品質に設計されています。

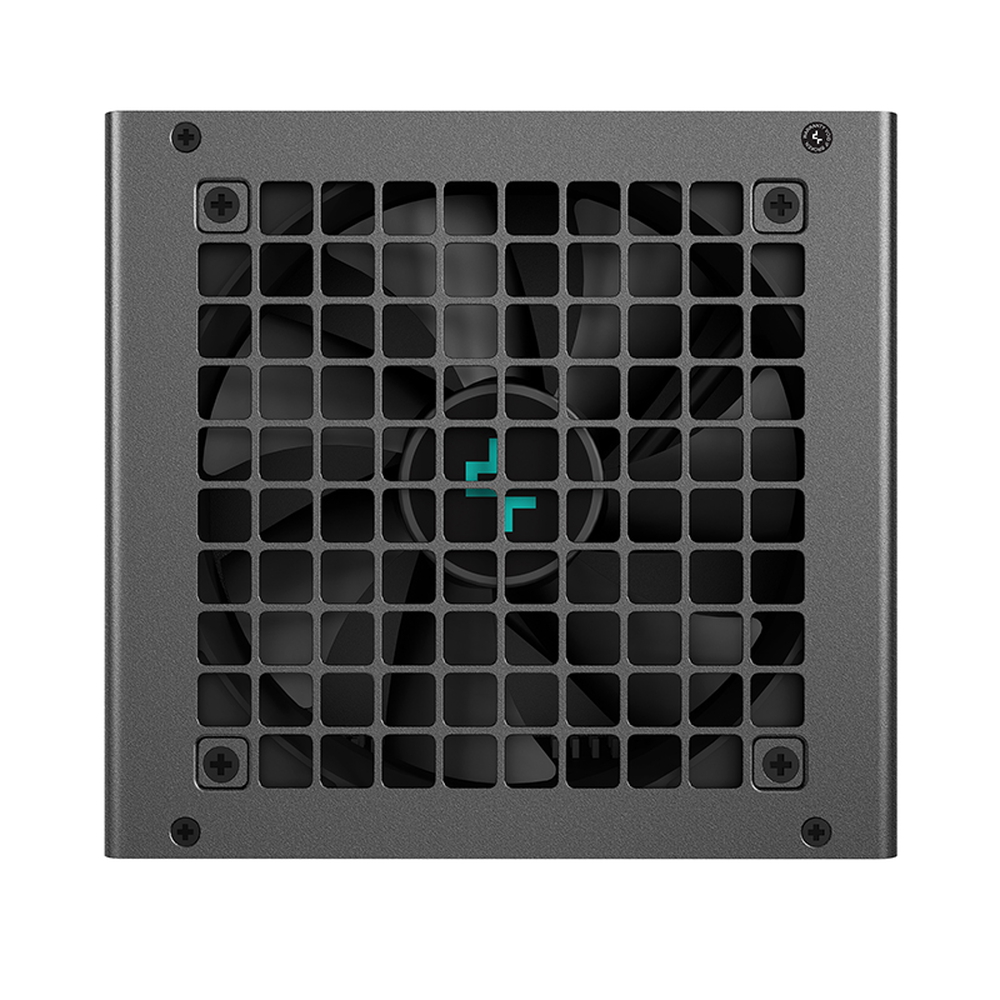

FDB(流体動圧軸受)ファン

120mm冷却ファンは軸受に耐久性の高いFDB(流体動圧軸受)を採用。電源内部を適切に冷却します。








各種保護回路を搭載

過電流や過電圧などに対する各種保護回路を備え、電源ユニットおよびシステムへのダメージを最小限に抑えます。

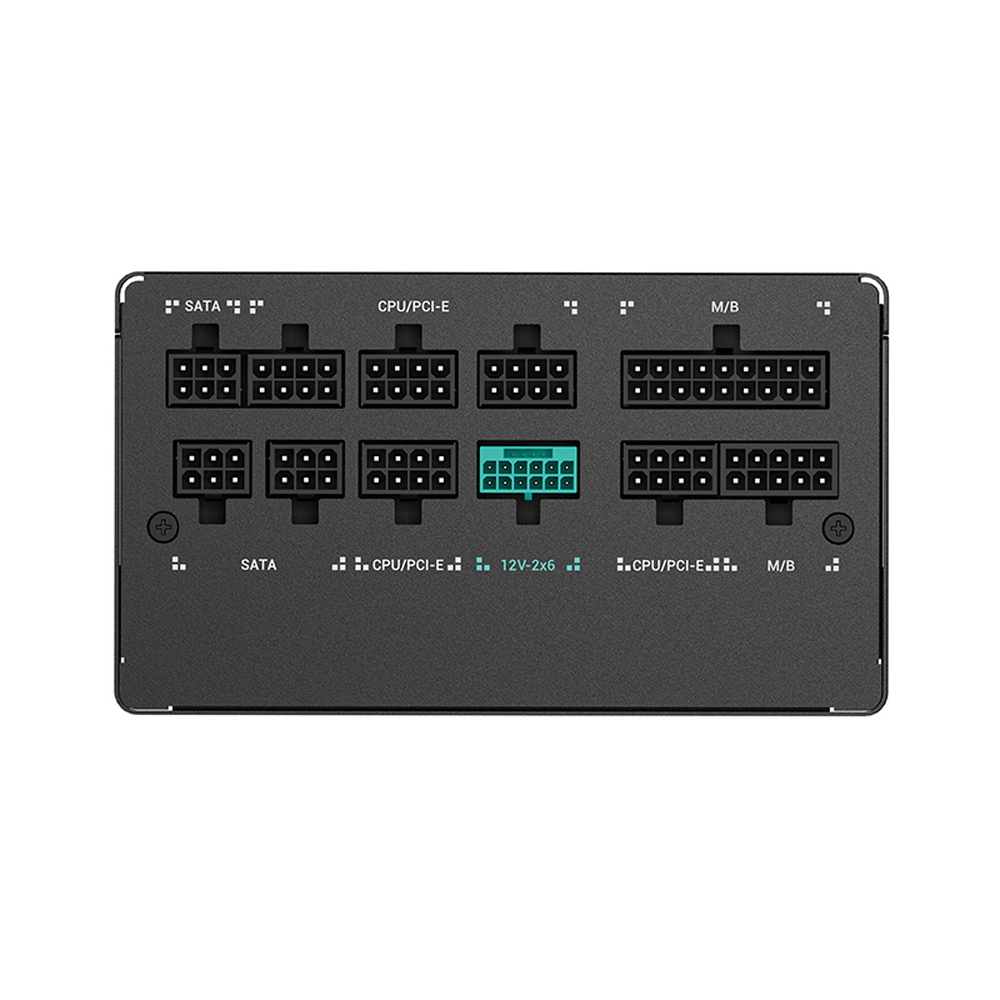

モジュラー式ケーブル

ケーブルはユーザーの好みに応じてカスタマイズが可能なモジュラー式を採用しています。DeepCool独自のスリーブ加工を施し、組込やケーブル管理が容易です。
また、複数のコネクターを備えており、さまざまなマザーボードやグラフィックカードに対応します。









10年保証

「PN-M」シリーズには10年間の保証が付いているので、安心してお使いいただけます。









製品名 PN650M
製品型番 R-PN650M-FC0B-JP
製品寸法 140×150×86mm
電源規格 ATX12V V3.1
PFC Active PFC + Full Bridge SRC LLC + DC to DC
変換効率 ≥90% (50% Loading)
80 PLUS 認証 80 PLUS GOLD
動作温度 0 - 40℃
Erp Regulation ErP 2014
MTBF 100,000 時間
POWER GOOD シグナル 100-150ms
ホールドアップ時間 ≥16ms(80% Load)
保護 OPP/OVP/SCP/OTP/OCP/UVP/SIP/NLO
安全認証 CE/FCC/CCC/TUV-RH/cTUVus/RCM/EAC/BIS
環境保護 WEEE/中国 RoHS/Triman/P65
ファン口径 120mm
ファンベアリング FDB(流体動圧軸受)
コネクター 20+4ピン Main Power:1
CPU(4+4)ピン:2
PCIe(6+2)ピン:3
12V-2x6:1(最大450W)
SATA:8
4pin ペリフェラル:2
保証 10年

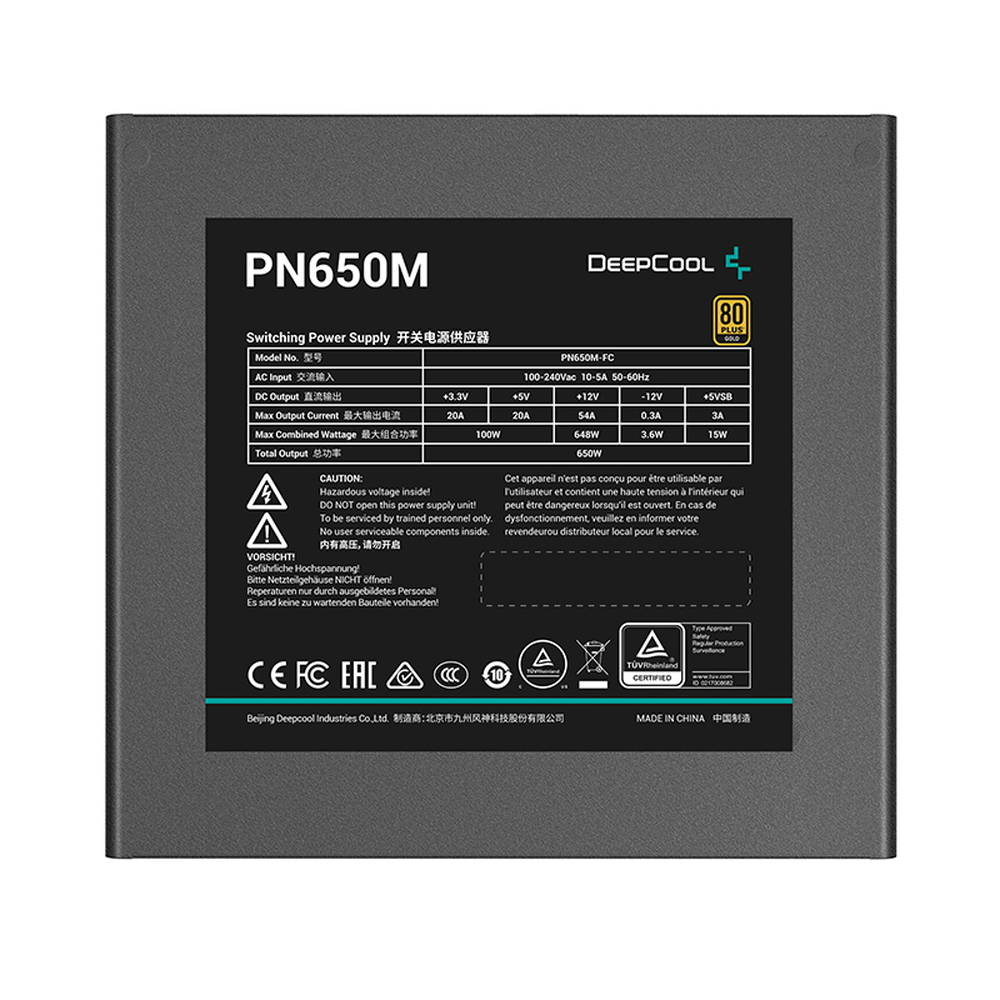

AC入力 100-240Vac 10-5A 50-60Hz
DC出力 +3.3V +5V +12V -12V +5Vsb
最大出力電流 20A 20A 54A 0.3A 3A
最大電力 100W 648W 3.6W 15W
合計出力 650W

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
