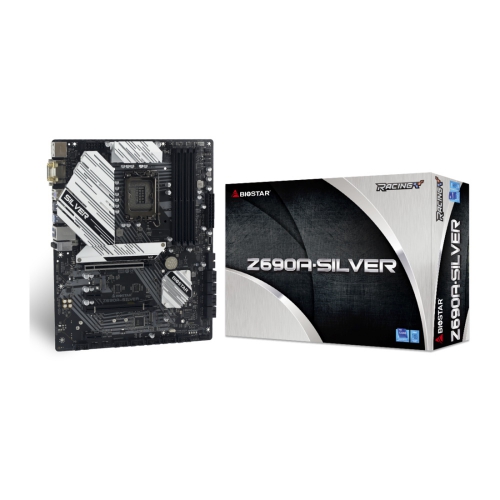

Z690A-SILVER

Z690A-SILVER

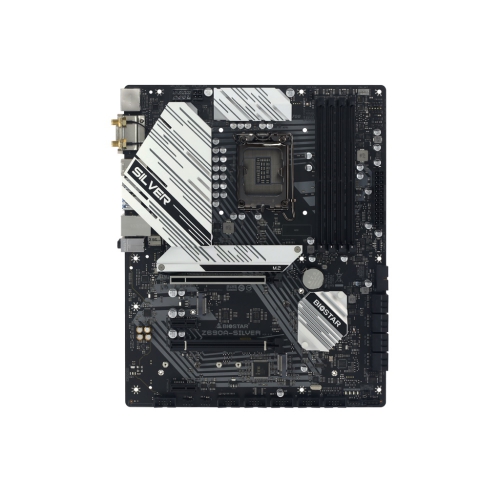

シルバーのヒートシンクが特徴的なゲーミング向けATXマザーボード
17フェーズ 70Aの強力なVRM、PCIe 5.0スロット、2.5ギガビットLANを搭載

・Intel Z690チップセット搭載
・DDR4をサポート
・70A Dr.MOS採用の17フェーズVRM搭載
・シルバーカラーのヒートシンク
・電源コネクターは24pin×1、8pin×1、4pin×1
・PCIe 5.0スロット装備
・USB 3.2 (Gen2) Type-Cポート搭載で転送速度は最大10Gbps
・「VIVID LED DJ」にてLEDをコントロール
・メモリースロット:DDR4-5000+(OC)×4(最大128GB)
・拡張スロット:PCIe 5.0(x16/形状x16)×1、PCIe 3.0(x4/形状x16)×1、PCIe 3.0(x1) ×2
・ストレージ:SATA 3.0(6Gbps)×8
M.2 PCIe 4.0x4 (64Gb/s)×2、M.2 PCIe 3.0x4(32Gb/s)& SATA 3.0(6Gb/s)×1
・Thunderbolt:Thunderbolt ヘッダー×1
・LAN:Realtek RTL8125B 2.5ギガビットLAN ※雷サージガード「2.5GUARD」を装備
・Wi-Fi:Wi-Fiアンテナポート×2、M.2 E Keyソケット*×1
※Wi-Fiカードおよびアンテナは付属していません

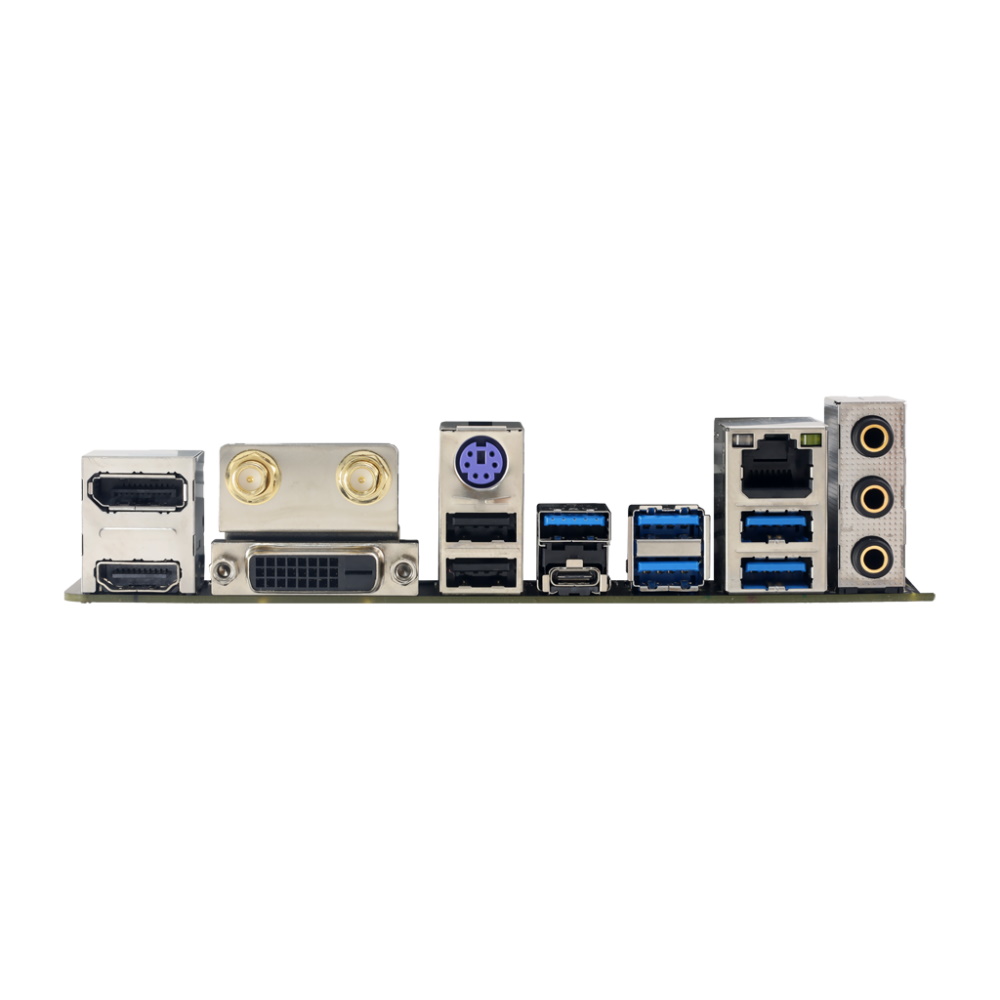

・映像出力:HDMI 2.0×1、DP×1、DVI-D×1
・オーディオ:Realtek ALC1220、7.1ch、HD Audio、Hi-Fi(フロント)
・フォームファクター:ATX(305×244mm)


*本製品は、2.4GHz/5GHz/6GHz帯に対応するWi-Fi 6Eカードの搭載が可能ですが、2022年5月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。

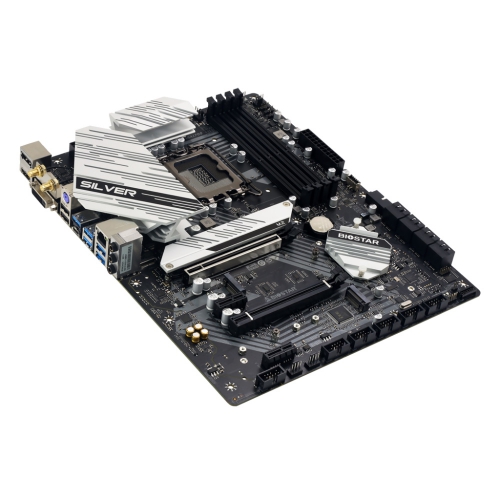

BIOSTARから第12世代インテルCoreプロセッサーをサポートするZ690チップセット搭載ATXマザーボード「Z690A-SILVER」が登場。シルバーカラーのシンプルなデザインながら、17フェーズ+70A Dr.MOSとDigital PWMを採用する強力な電源回路を搭載し、長時間高負荷な状態が続くゲーミング用途でも安定した性能を維持します。

本製品では、最新のPCIe 5.0スロットや、M.2 PCIe 4.0スロット、DDR4-5000+(OC)のメモリースロットを装備。さらに、USB 3.2(Gen2) Type-C&Type-Aポートを搭載しています。ネットワークはRealtek 2.5ギガビットLANに対応しており、またWi-Fiカード(別売)に対応するM.2 E Keyソケットを備えています。

なお、「Z690A-SILVER」はご購入日より1カ月以内に、BIOSTARが運営するメンバー限定のWEBサイト「BIOSTAR VIP CARE」にて製品登録を行なうと保証期間を1年から5年へと延長することができます。※申込期限は2022年12月31日までとなります。
詳しくはこちらをご覧ください。

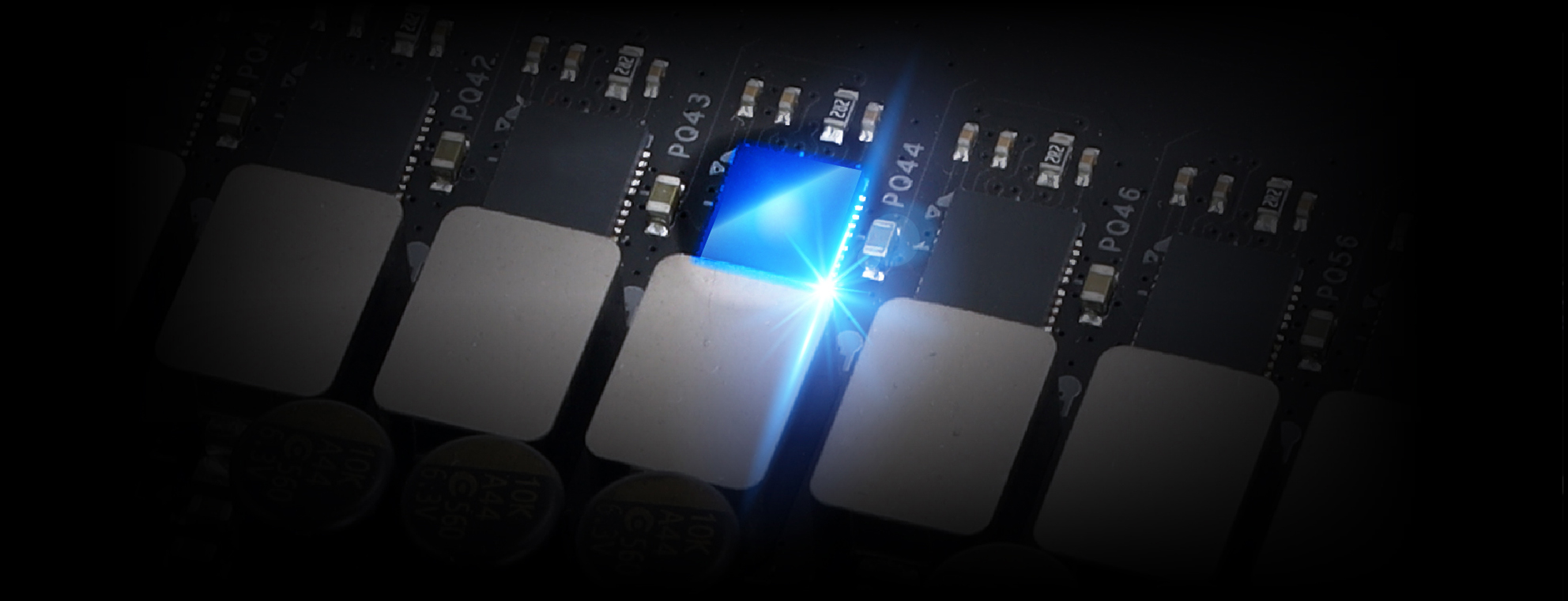

Dr.MOS採用の強力なVRM

エネルギー変換効率を高め、発熱量を低減するDr.Mosチップを採用した強力な電源回路を搭載。また、Digital PWMがシステム効率を向上し、高クロックのCPU搭載時やオーバークロックの際にも安定した動作を可能にします。
部品には超耐久チョーク「Super Durable Inductor」や超低ESR設計の固体コンデンサー「Super Durable Solid Caps」を採用し、製品の耐久性や安定性を高めています。

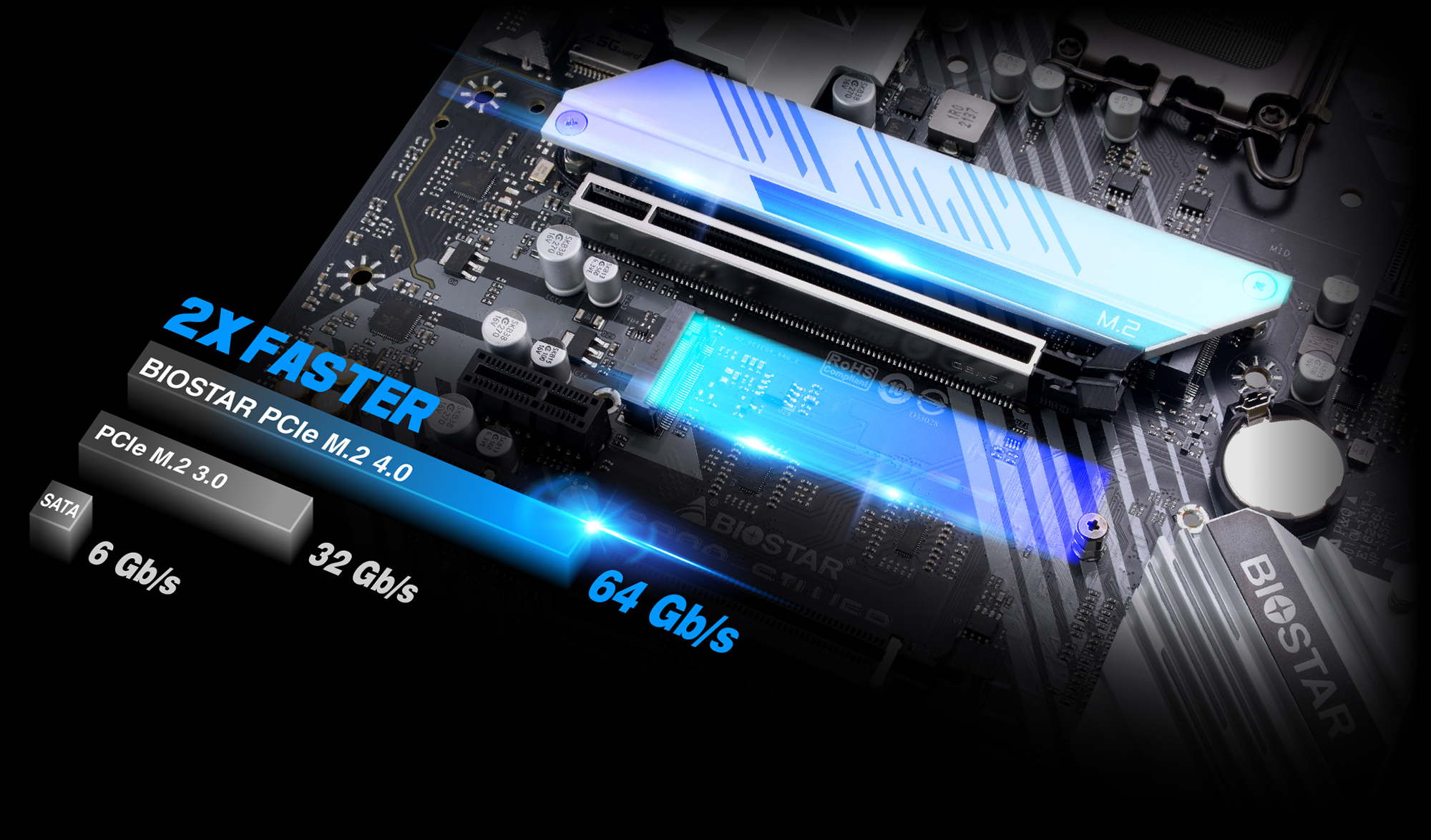

PCIe 5.0・M.2 PCIe 4.0対応

拡張スロットはPCIe 4.0と比べ、データ帯域が2倍となるPCIe 5.0に対応。PCIe.4.0製品との下位互換性も備えています。PCIe4.0ストレージはM.2 PCIe.3.0と比べ、データ帯域が2倍となるM.2 PCIe 4.0に対応しており、高速データアクセスが可能です。

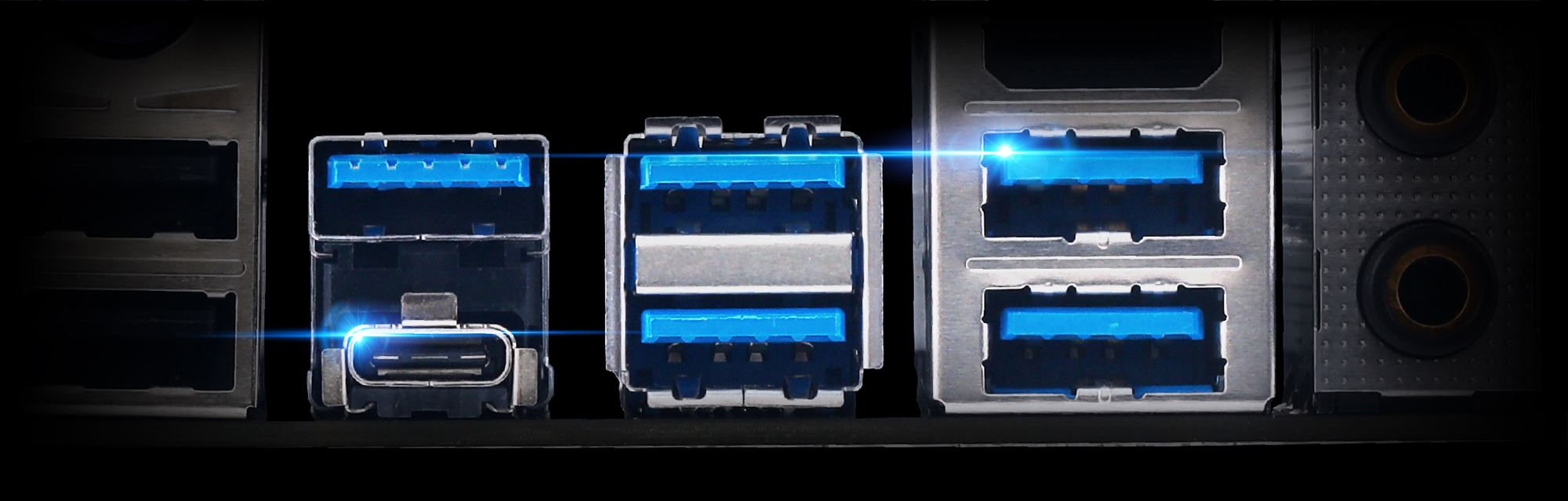

USB 3.2 (Gen2) Type-C&Type-Aポート搭載

「Z690A-SILVER」はUSB 3.2 (Gen2) Type-Cポートを背面I/Oに×1、内部ヘッダー経由で×1搭載、Type-Aポートを背面I/Oに×5搭載しており、転送速度は最大10Gbpsとなります。









2.5G LAN 搭載・Wi-Fiカード対応

Realtek「RTL8125B」による2.5ギガビットLANを搭載し、高速ネットワークを構築できます。落雷やサージからのダメージを防ぐ「2.5GUARD」を装備しているので、安心してお使いいただけます。
また、Wi-FI対応のアンテナ端子とM.2 E Keyソケットを装備しており、別途、Wi-FiアンテナとM.2のWi-Fiカードをご用意いただくことで、Wi-Fi機能に対応します。

※本製品は、2.4GHz/5GHz/6GHz帯に対応するWi-Fi 6Eカードの搭載が可能ですが、2022年5月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。







LEDを制御する「VIVID LED DJ」

BIOSTAR独自のソフトウェア「VIVID LED DJ」にて、マザーボードに接続したLED搭載パーツの色や明るさなどをカスタマイズできます。

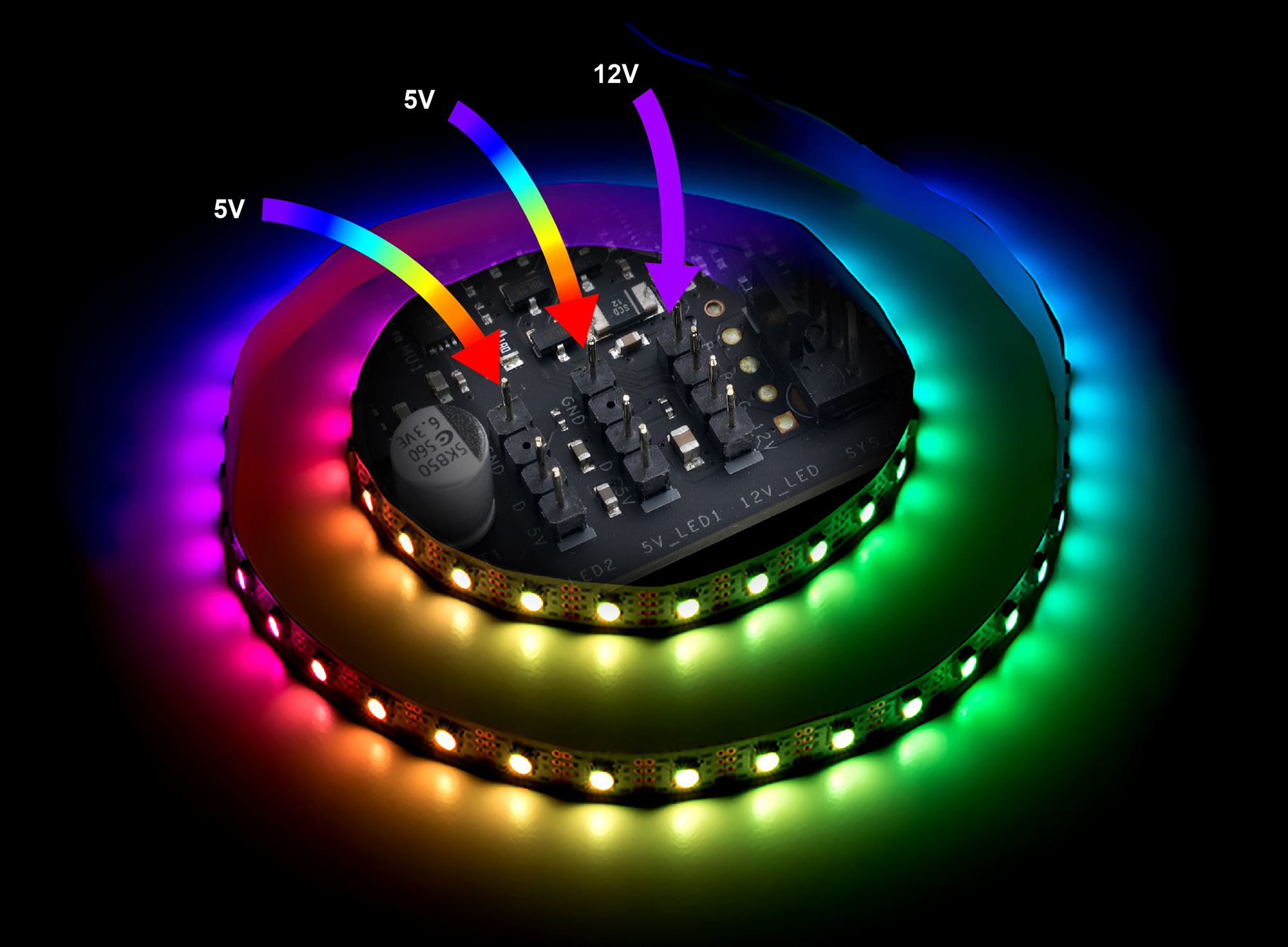

また、「LED ROCK ZONE」としてRGB 12V LEDヘッダー、ARGB 5V LEDヘッダーを備えており、市販のLEDストリップを接続して、ライティングをコントロールすることも可能です。

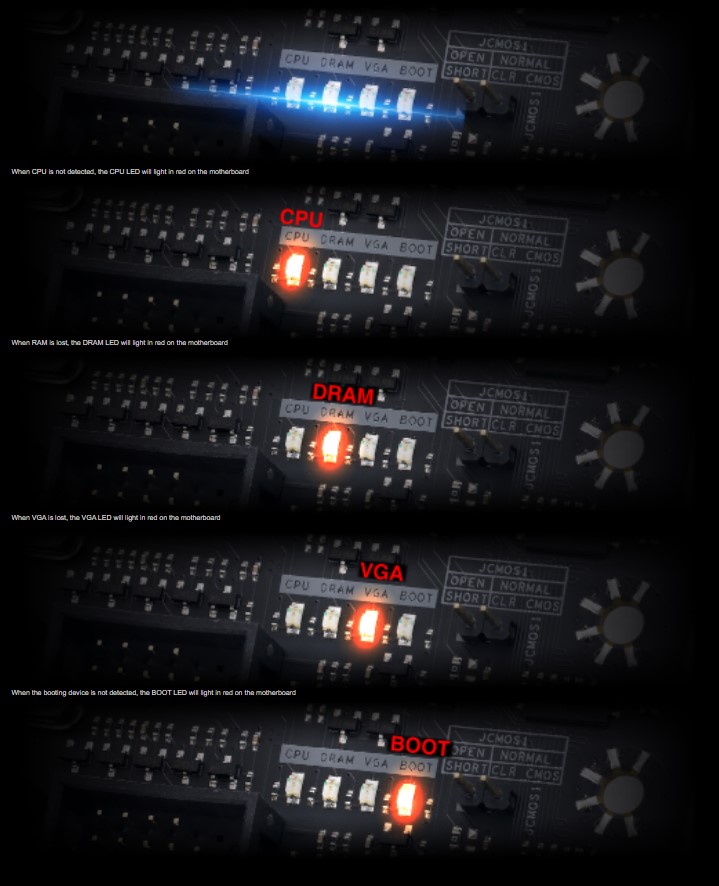

起動エラー時、発生個所を知らせる「Debug LED」

システム起動時にCPUやグラフィックカードが検出されない場合、その異常個所をLEDの点灯によって知らせる「Debug LED」機能を搭載。トラブル発生時の対処がスムーズになります。









BIOSTARマザーボード保証期間延長について

「Z690A-SILVER」は、購入日から1カ月以内に「BIOSTAR VIP Care」 WEBサイトにて製品登録を行なうと、通常1年間の保証期間を5年間に延長することができます。
※申込期限は2022年12月31日までとなります。

詳しくはこちらをご覧ください。
●BIOSTAR Z690マザーボード保証期間延長の登録方法について
https://www.aiuto-jp.co.jp/products/page_105.php








製品名 Z690A-SILVER
型番 Z690A-SILVER
JAN 4712960685819
フォームファクター ATX(305×244mm)
チップセット Intel® Z690
対応ソケット LGA1700
対応CPU 第12世代Intel® Core™プロセッサー
メモリースロット DDR4 DIMMメモリースロット×4(最大128GB)
DDR4 5000+(OC)/4300(OC)/4133(OC)/4000(OC)/3800(OC)/3600(OC)/
3200/2933/2800/2666/2400/2133/1866/
デュアルチャンネルをサポート
※各DIMMスロットは非ECC 4/8/16/32GB DDR4モジュールをサポート
※Intel® Extreme Memory Profile (XMP)対応
拡張スロット PCIe 5.0(x16/形状x16)×1
PCIe 3.0(x4/形状x16)×1
PCIe 3.0(x1)×2
ストレージ SATA 3.0(6Gb/s)×8

M.2 (M Key) Socket (M2_PCIEG4_64G_1)×1
M.2 Type 2280 SSDモジュールをサポート
PCIe 4.0x4 (64Gb/s)をサポート

M.2 (M Key) Socket (M2_PCIEG4_64G_2)×1
M.2 Type 2280 SSDモジュールをサポート
PCIe 4.0x4 (64Gb/s) - NVMe/ AHCI SSDをサポート、
Intel Rapid Storage TechnologyとIntel® Optane Technologyをサポート

M.2 (M Key) Socket (M2_PCIEG3_32G_SATA_1) ×1
PCIe 3.0x4 (32Gb/s) & SATA 3.0 (6Gb/s) SSDをサポート
Intel Rapid Storage TechnologyとIntel® Optane Technologyをサポート

*M.2スロット(M2_PCIEG3_32_SATA_1)でSATA SSDモジュールを使用する場合、SATA_8コネクターは無効になります
** M.2スロット(M2_PCIEG4_64G_2)でPCIe SSDモジュールを使用する場合、PCIe 4.0x4スロットは無効になります。
VRM 12フェーズ、70A  Dr.MOS
電源コネクター 24pin×1、8pin×1、4pin×1
USB(フロント+リア) USB 3.2 (Gen2) Type-C×2(リア×1+内部×1)
USB 3.2 (Gen2)×5(リア×5)
USB 3.2 (Gen1)×2(内部×2)
USB 2.0×6(リア×2+内部×4)
LAN Realtek RTL8125B 2.5ギガビットLAN
Wi-Fi Wi-Fiアンテナポート×2
M.2 (E Key) ソケット*×1
*2230 type Wi-Fi、Bluetoothモジュール、Intel® CNViをサポート

※M.2 (E Key) Wi-Fiカードおよびアンテナは付属していません
※本製品は、2.4GHz/5GHz/6GHz帯に対応するWi-Fi 6Eカードの搭載が可能ですが、2022年5月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。
映像出力 HDMI 2.0×1、DP×1、DVI-D×1
Thunderbolt Thunderbolt ヘッダー×1
オーディオ Realtek ALC1220、7.1ch、HD Audio、Hi-Fi(フロント)
OS Windows 11(64bit)/Windows 10(64bit)
付属品 SATAケーブル×4
I/Oパネルシールド×1
ドライバーDVD×1
簡易マニュアルシート*×1
*日本語マニュアルは、メーカー公式WEBサイトからダウンロードできます。
https://www.biostar.com.tw/app/jp/mb/introduction.php?S_ID=1046#download
その他 CPU OPTヘッダー×1
TPMヘッダー×1
保証期間 1年
※本製品はご購入日より1カ月以内に、「BIOSTAR VIP CARE」にて製品登録を行なうと保証期間を5年に延長することができます。
※申込期限は2022年12月31日まで。
詳しくはこちらをご覧ください。

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
