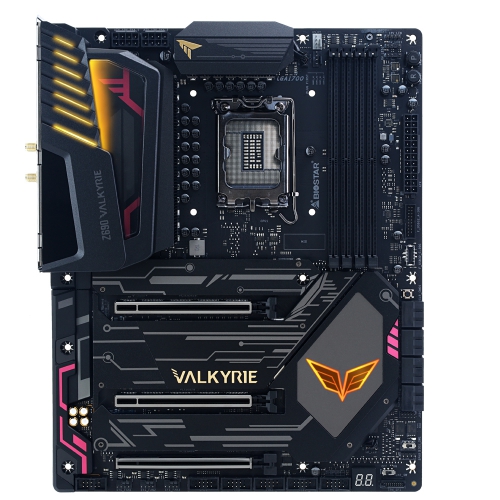

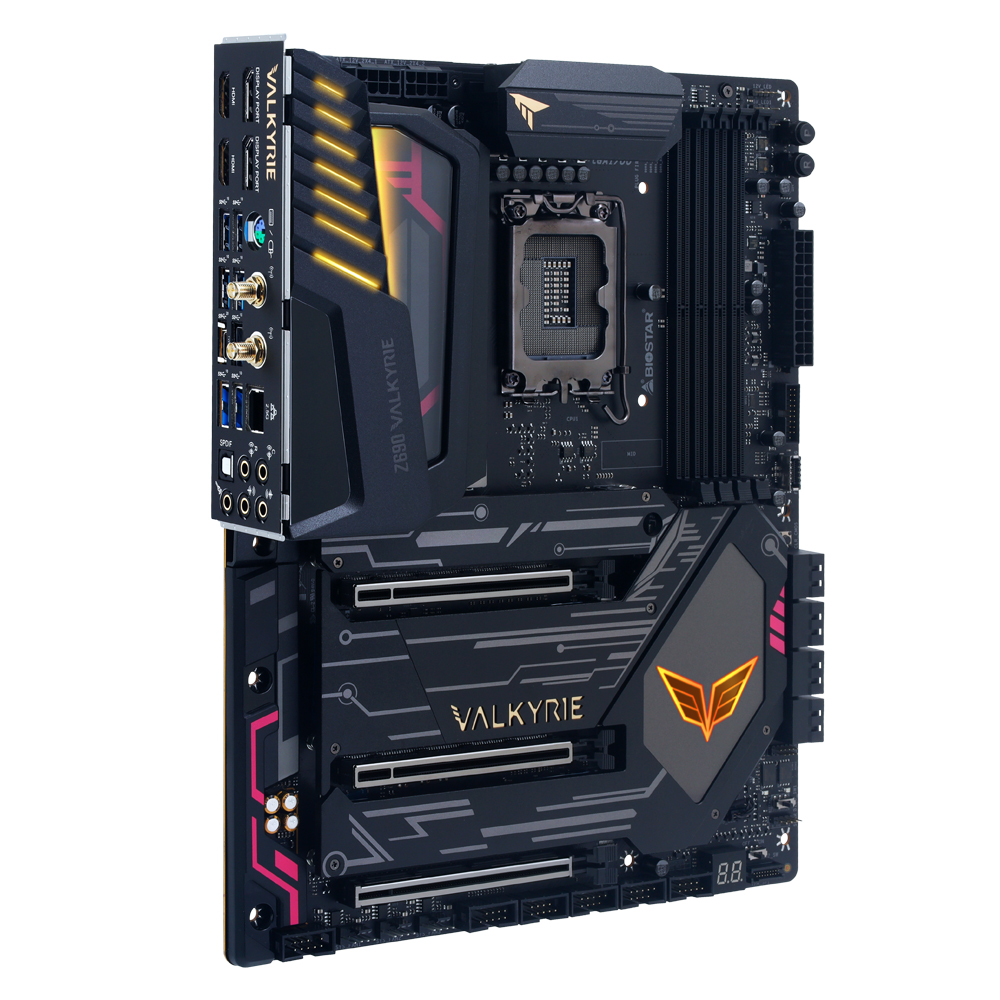

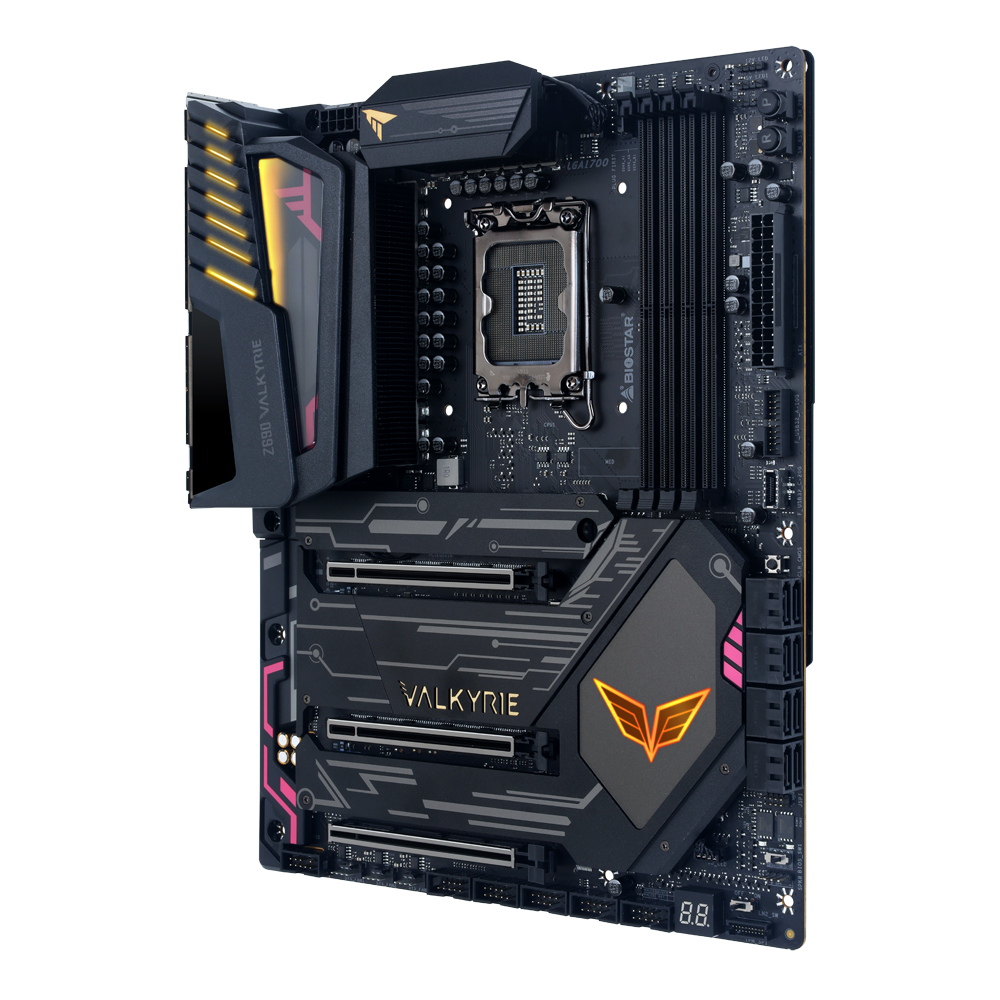

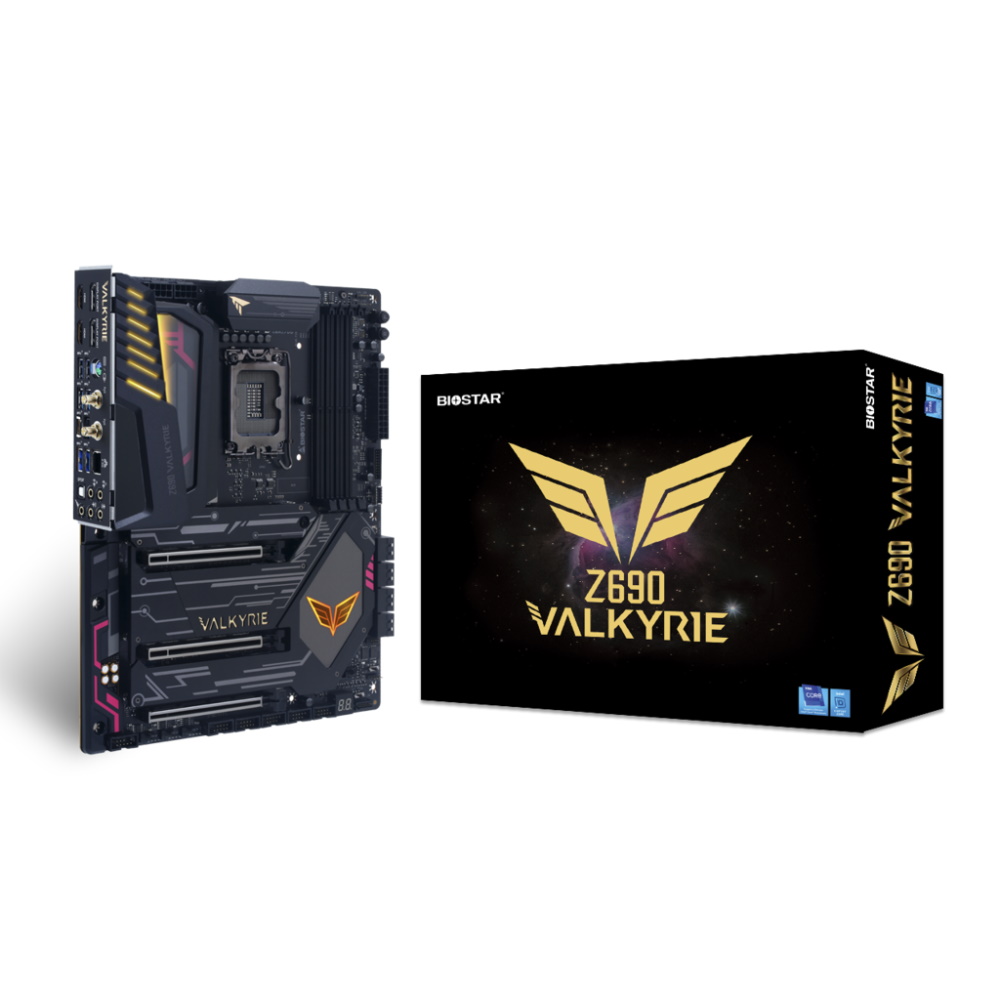

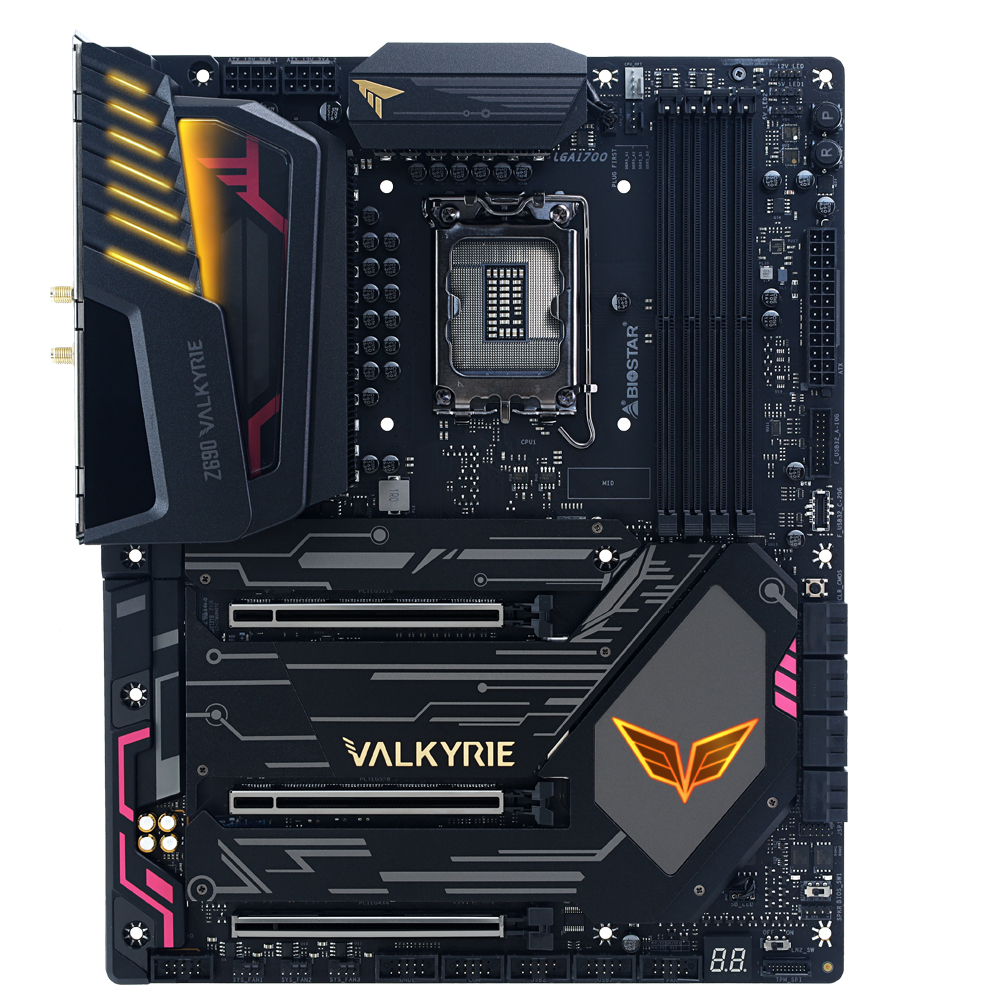

Z690 VALKYRIE

Z690 VALKYRIE

DDR5をサポートするハイエンドゲーミング向け〈VALKYRIE〉シリーズ・ATXマザーボード
105A 20フェーズの強力なVRM、アクティブファン、Realtek 2.5ギガビットLANを搭載

・Intel Z690チップセット搭載
・DDR5をサポート
・105A Dr.MOS採用の20フェーズVRM搭載
・VRMにはアクティブファン付きヒートシンクを装備
・放熱フィンを設けたLED搭載I/Oカバー一体型のヒートシンク「Armor Gear」

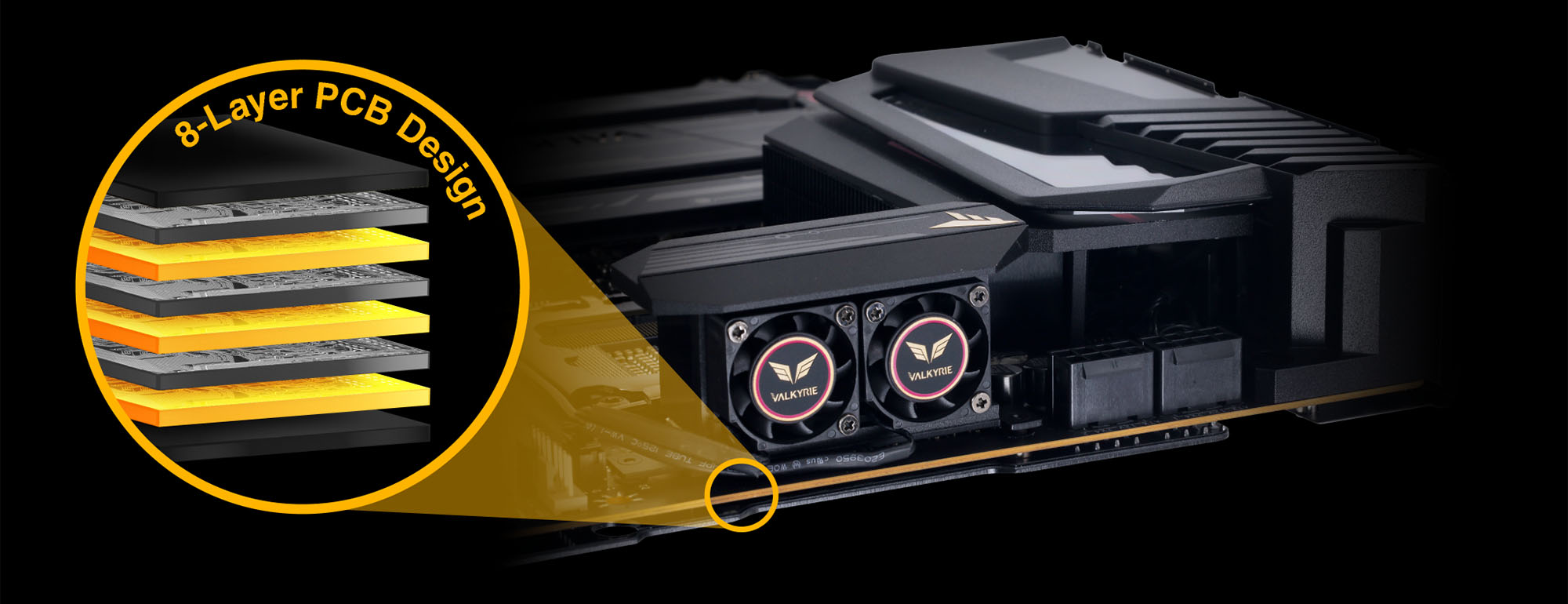

・2オンス銅を採用した8層のPCB設計
・CPU電源コネクターはオーバークロッカー向けの24pin×1、8pin×2
・PCIe 5.0スロット×2装備
・USB 3.2 (Gen2x2) Type-Cポート搭載で転送速度は最大20Gbps
・基板上にDual BIOSスイッチを搭載
・「VIVID LED DJ」にてLEDをコントロール
・メモリースロット:DDR5 6000+(O.C)×4(最大128GB)
・拡張スロット:PCIe 5.0(x16 or x8/形状x16)×2、PCIe 4.0(x4/形状x16)×1
・ストレージ:SATA 3.0(6Gbps)×8
M.2 PCIe 4.0x4 (64Gb/s)×3、M.2 PCIe 3.0x4 (32Gb/s) & SATA 3.0(6Gb/s)×1
・Thunderbolt 3:Thunderbolt 3ヘッダー×1
・LAN:Realtek RTL8125B 2.5ギガビットLAN×1 ※雷サージガード「2.5GUARD」を装備
・Wi-Fi:Wi-Fiアンテナポート*×2 ※Wi-Fiカードおよびアンテナは付属していません

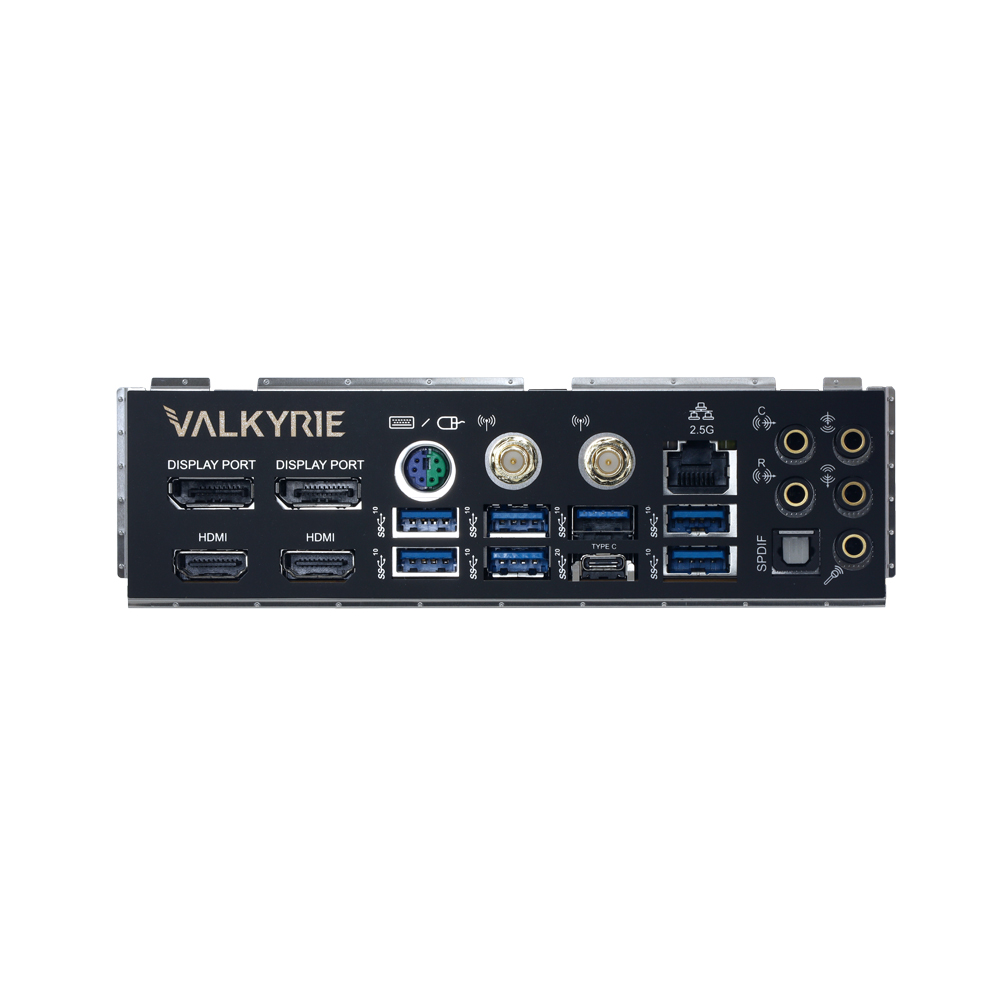

・映像出力:HDMI 2.0×1、HDMI 1.4×1、DP 1.4×1、DP 1.2×1
・オーディオ:Realtek ALC1220、7.1ch、HD Audio、Hi-Fi (フロント+リア)
・フォームファクター:ATX(305×244mm)


*本製品は、2.4GHz/5GHz/6GHz帯に対応するM.2 (E Key) Wi-Fiカードの搭載が可能ですが、2021年11月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。


※本製品はご購入日より1カ月以内に、「BIOSTAR VIP CARE」にて製品登録を行なうと保証期間を延長することができます。
詳しくは
こちらをご覧ください。

※申込期限は2022年6月30日まで


DDR4をサポートする「Z690A VALKYRIE」も同時発売

翼をイメージしたヒートシンクのデザインが印象的なゲーミング向けハイエンドシリーズ〈VALKYRIE〉から、DDR5をサポートする「Z690 VALKYRIE」が登場。

2製品とも、高効率・低発熱のDr.MOSを採用した105A 20フェーズの強力なVRMを搭載。VRMにはDigital PWMや高耐久チョークコイル、長寿命の固体コンデンサを採用し、安定性や耐久性が向上しています。また、大型ヒートシンクやアクティブファンを搭載しており、非搭載時より29.1%の大幅な温度の低下を実現。CPU電源コネクターは24pin×1、8pin×2を備え、オーバークロッカーにも対応します。

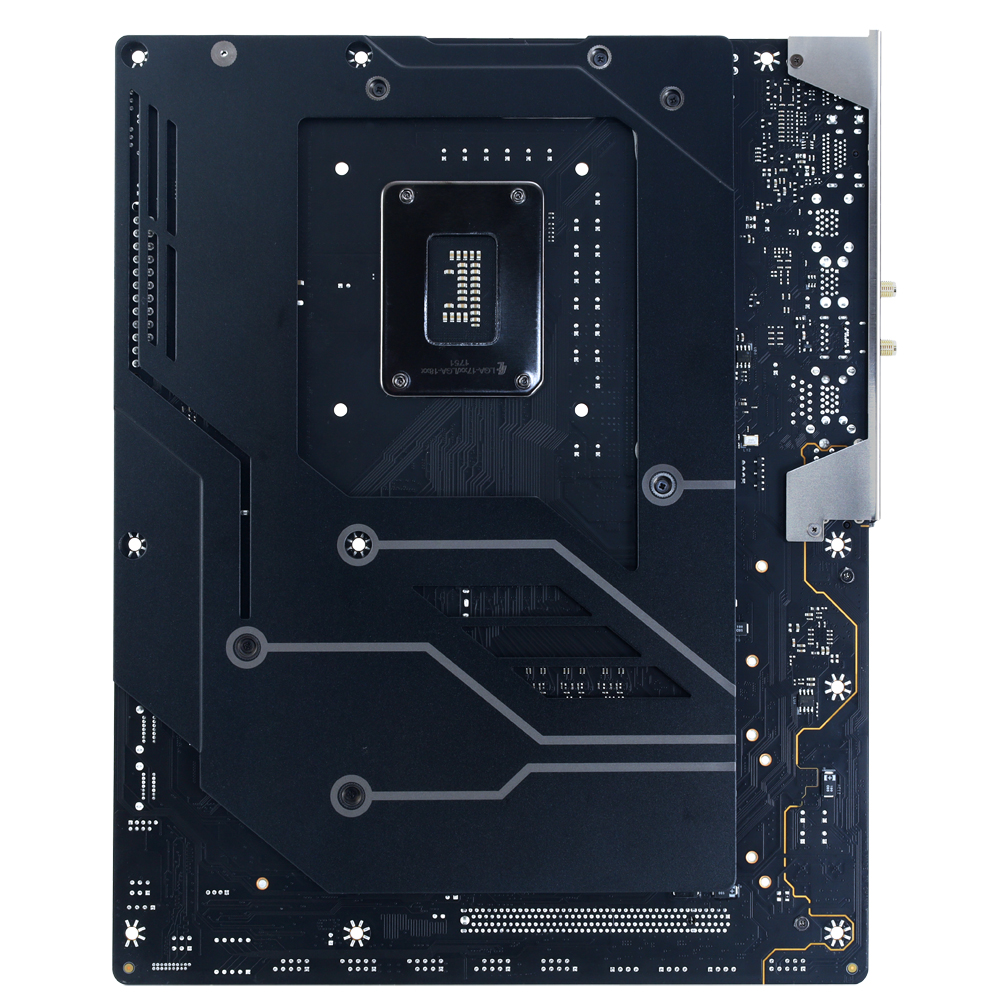

PCIe 5.0スロットやUSB 3.2 (Gen2x2) Type-Cポート、放熱フィンを設けたLED搭載I/Oカバー一体型のヒートシンク「Armor Gear」、金属製の大型バックプレートなどを装備。さらに、映像出力は、HDMI 2.0×1、HDMI 1.4×1、DP 1.4×1、DP 1.2×1の計4出力という贅沢な仕様となっています。

※同時発売の「Z690 VALKYRIE」と「Z690A VALKYRIE」では、前者がDDR5 6000+(O.C)のメモリースロットおよびRealtek RTL8125B 2.5ギガビットLANに対応し、後者がDDR4 5000+(O.C)のメモリースロットおよびIntel 1225-V 2.5ギガビットLANに対応している点が主な違いとなります。

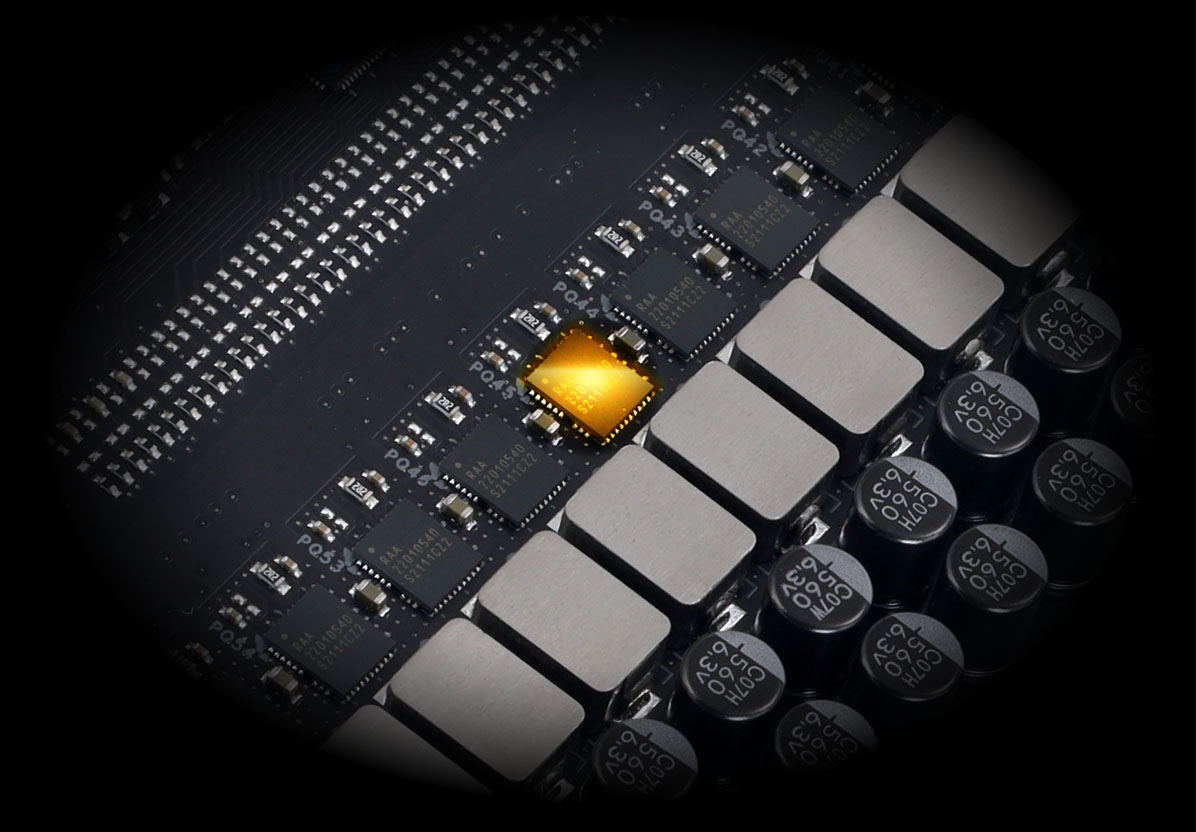

Dr.MOS採用の強力なVRM

エネルギー変換効率を高め、発熱量を低減するDr.Mosチップを採用した強力な電源回路を搭載。高クロックのCPU搭載時やオーバークロックの際にも安定した動作を可能にします。
また、Digital PWMや超耐久チョークに加え、VRMにはアクティブファンを搭載しており、非搭載時より最大29.1%の温度低下を実現します。





※画像はイメージです。

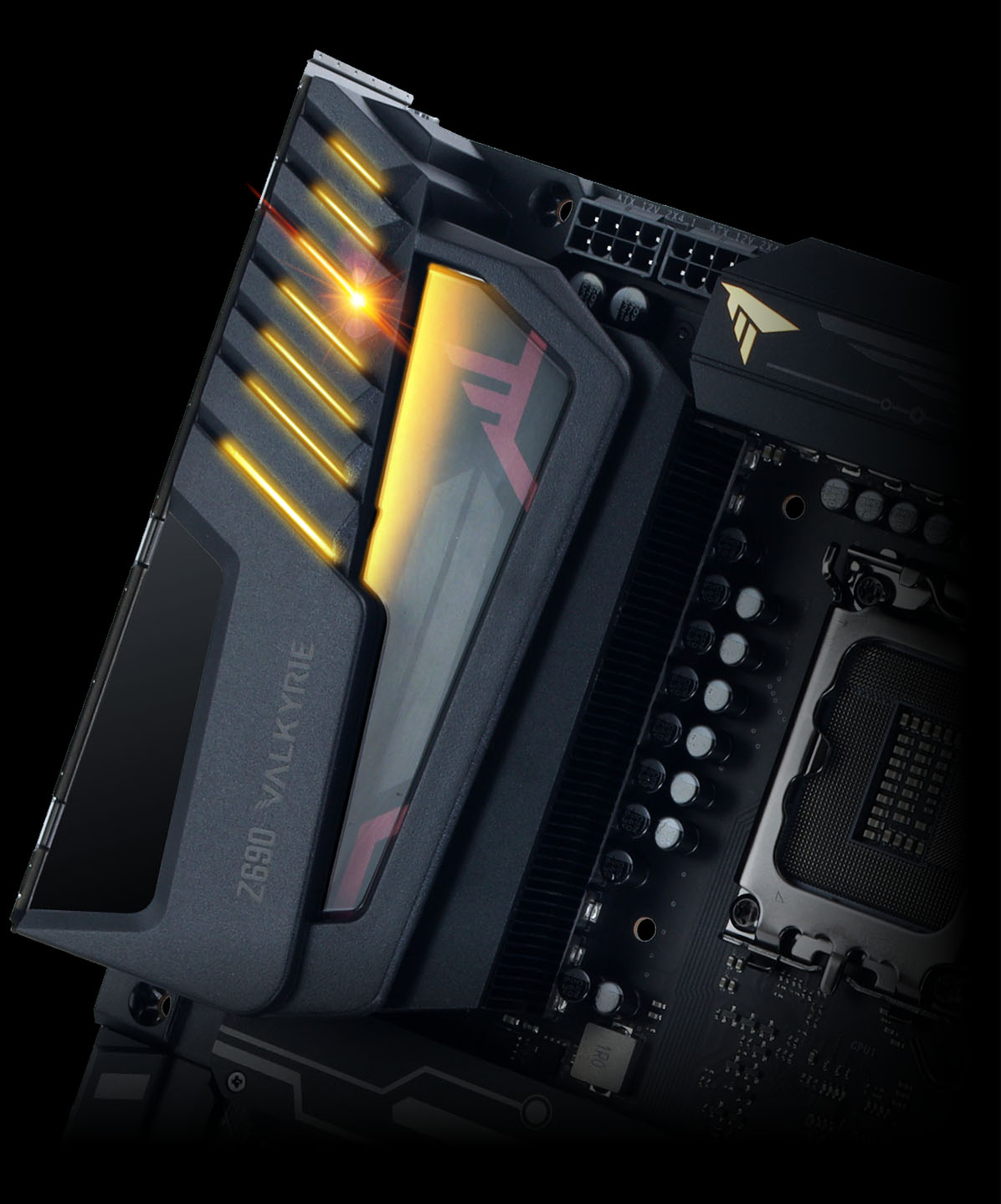

I/Oカバー一体型のヒートシンク「Armor Gear」

I/Oポートを保護する大型のヒートシンク「Armor Gear」を装備。LEDを搭載しており、専用のソフトウェア「VIVID LED DJ」にて、ライティングを制御できます。
また、対応するLED搭載のPCパーツとの同期が可能です。

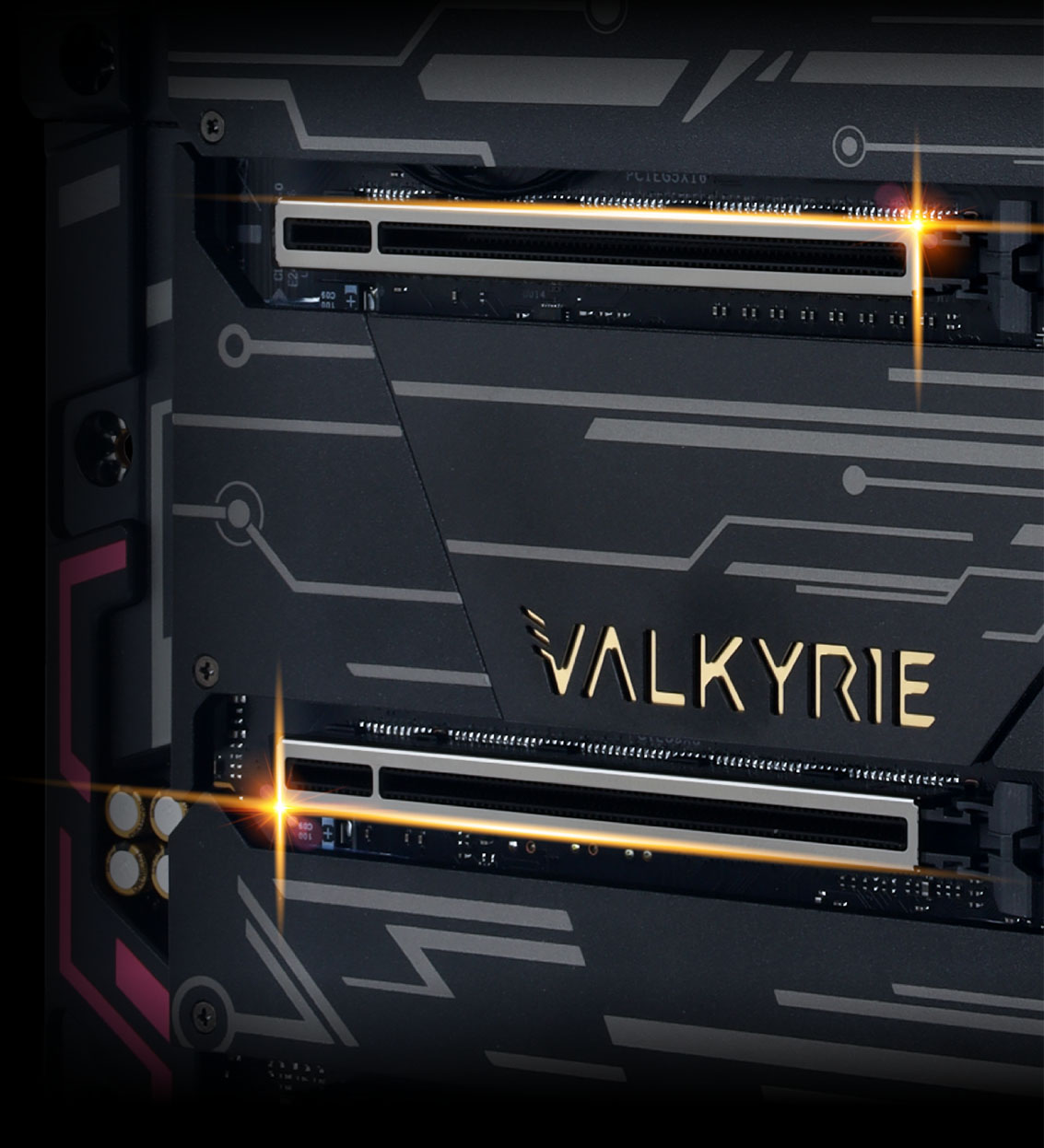

PCIe 5.0・M.2 PCIe 4.0対応

拡張スロットはPCIe 4.0と比べ、データ帯域が2倍となるPCIe 5.0に対応(「Z690 VALKYRIE」「Z690A VALKYRIE」は×2、「Z690GTA」は×1装備)。
ストレージはM.2 PCIe 4.0に対応しており、高速データアクセスが可能です。

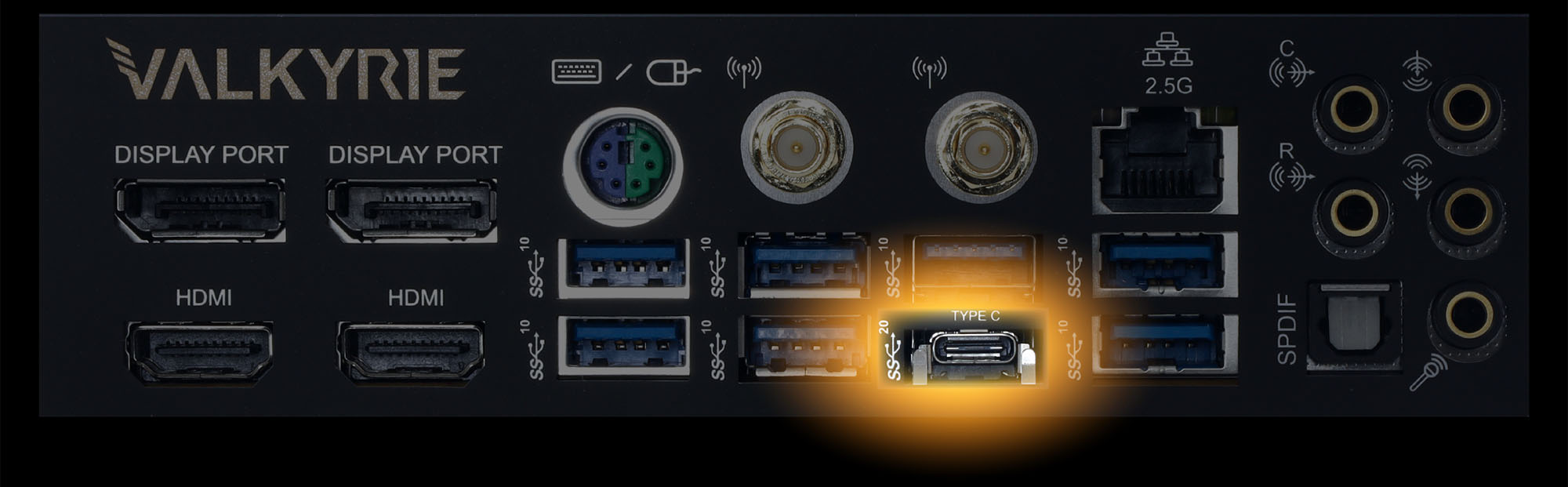

USB 3.2 (Gen2x2) Type-Cポート搭載

「Z690 VALKYRIE」の背面I/Oに×1、内部ヘッダー経由で×1、USB 3.2 (Gen2x2) Type-Cポート搭載しており、転送速度は最大20Gbpsとなります。

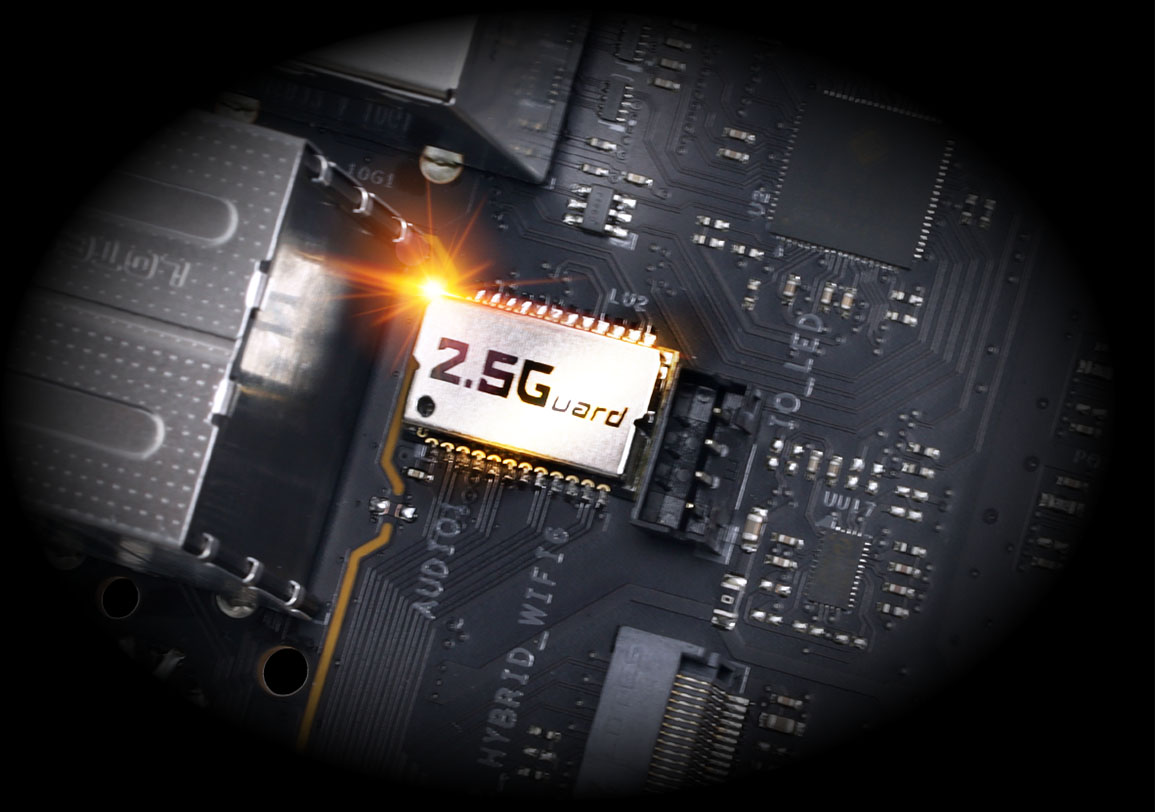

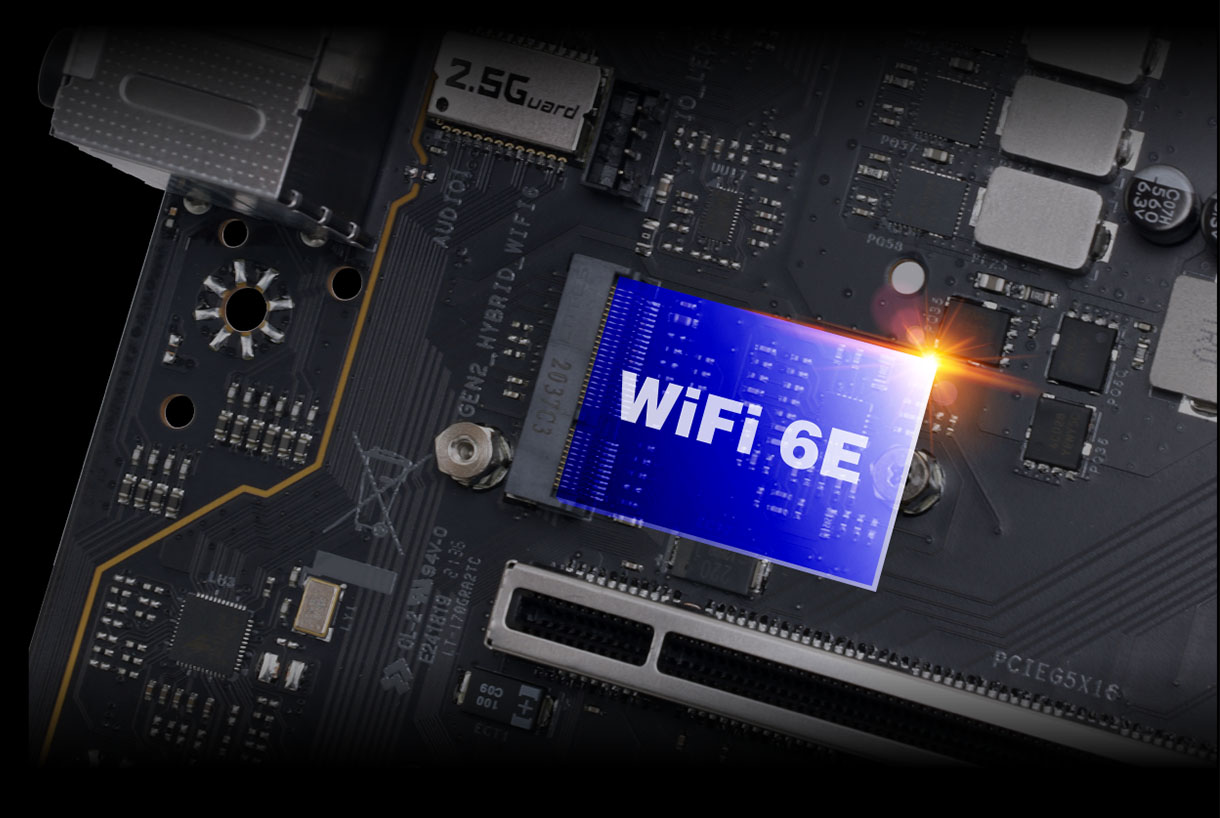

2.5G LAN 搭載・Wi-Fiカード対応

「Z690 VALKYRIE」はRealtek「RTL8125B」による2.5ギガビットLANを搭載し、高速ネットワークを構築できます。落雷やサージからのダメージを防ぐ「2.5GUARD」を装備しているので、安心してお使いいただけます。
また、Wi-Fi対応のアンテナ端子とM.2 KeyEスロットを装備しており、別途、Wi-FiアンテナとM.2のWi-Fiカードをご用意いただくことで、Wi-Fi機能に対応します。

※本製品は、2.4GHz/5GHz/6GHz帯に対応するWi-Fi 6Eカードの搭載が可能ですが、2021年11月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。

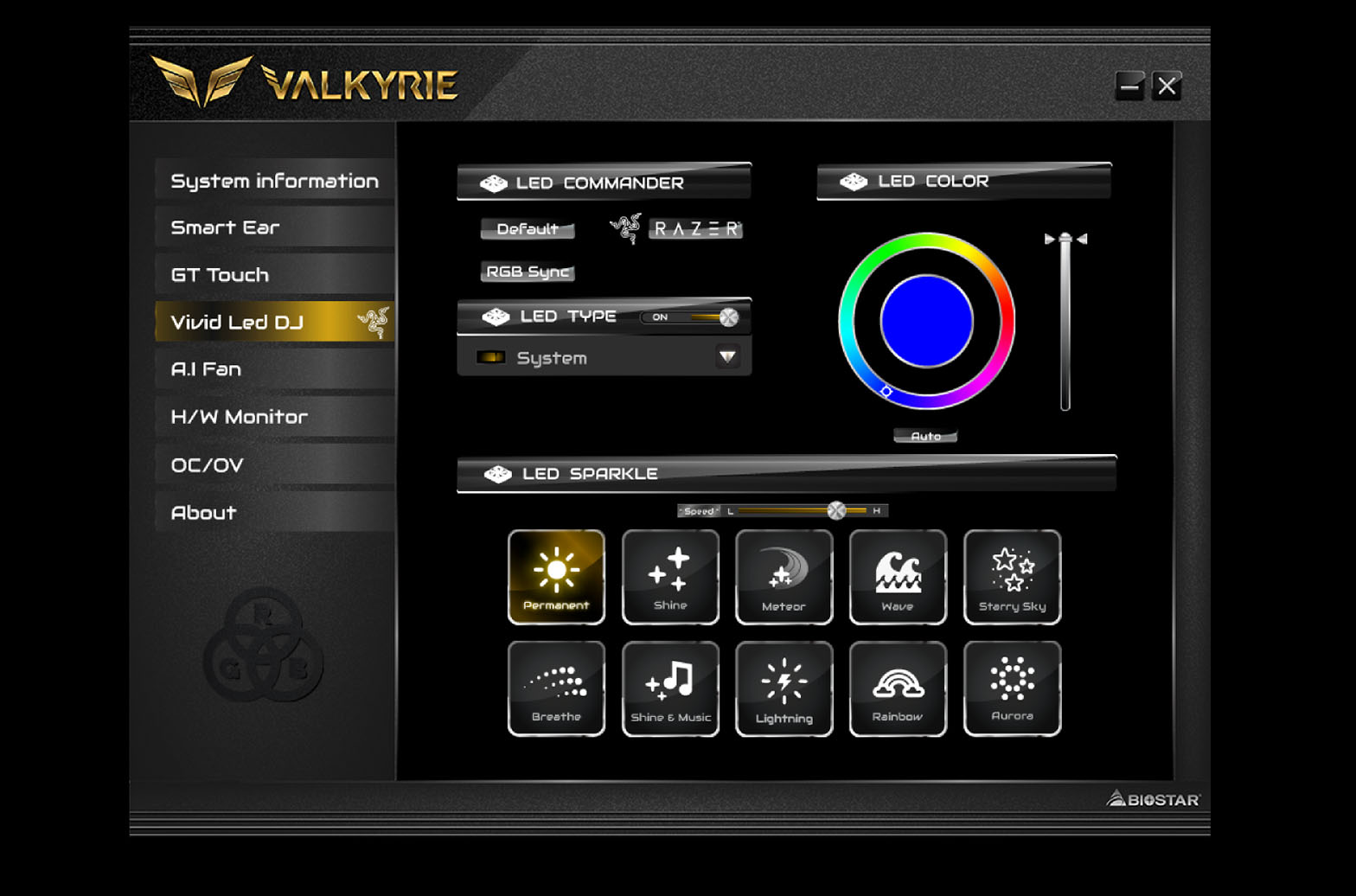

LEDを制御する「VIVID LED DJ」

BIOSTAR独自のソフトウェア「VIVID LED DJ」にて、マザーボードに接続したLED搭載パーツの色や明るさなどをカスタマイズできます。

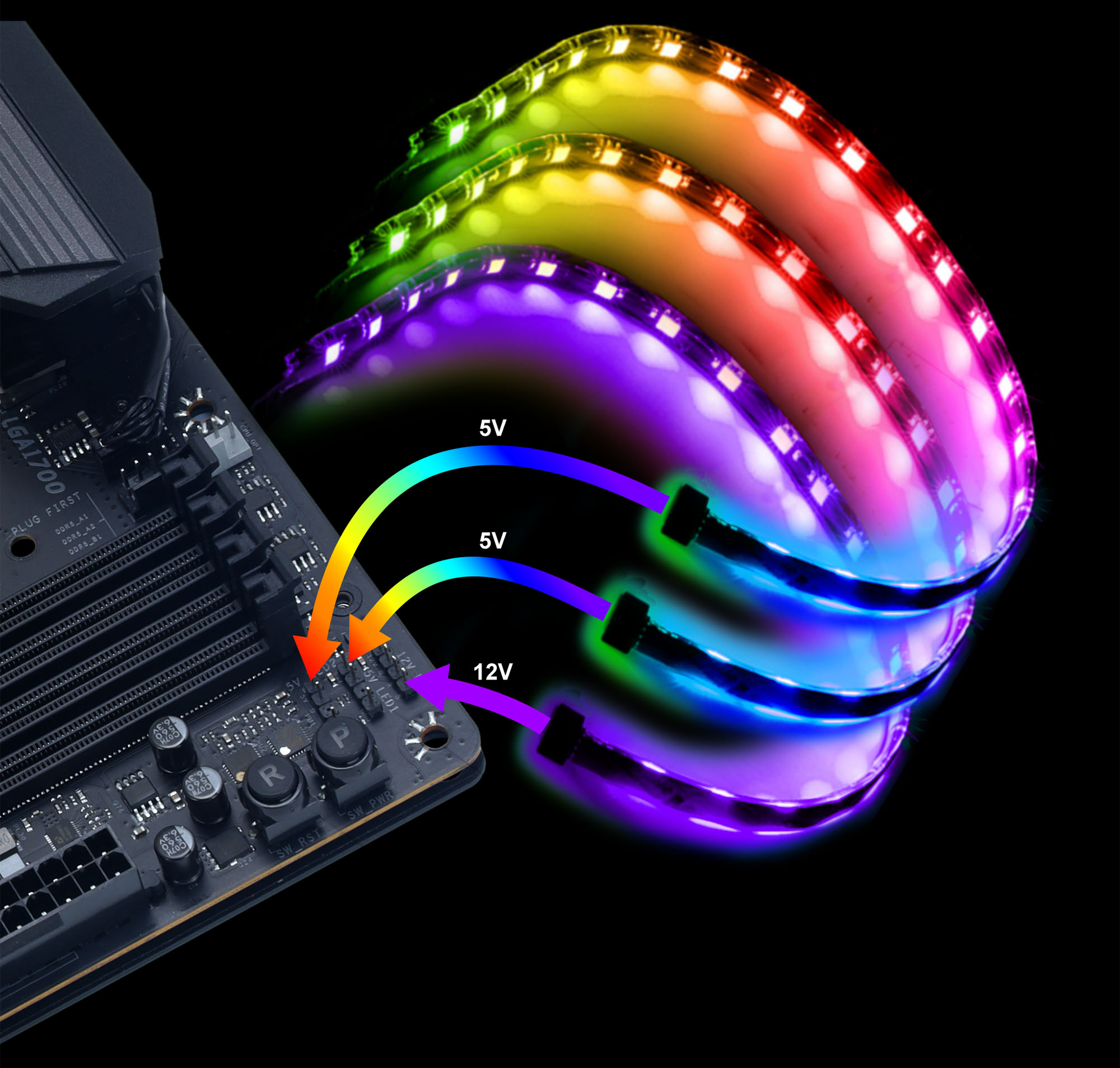

また、「LED ROCK ZONE」としてRGB 12V LEDヘッダー、ARGB 5V LEDヘッダーを備えており、市販のLEDストリップを接続して、ライティングをコントロールすることも可能です。

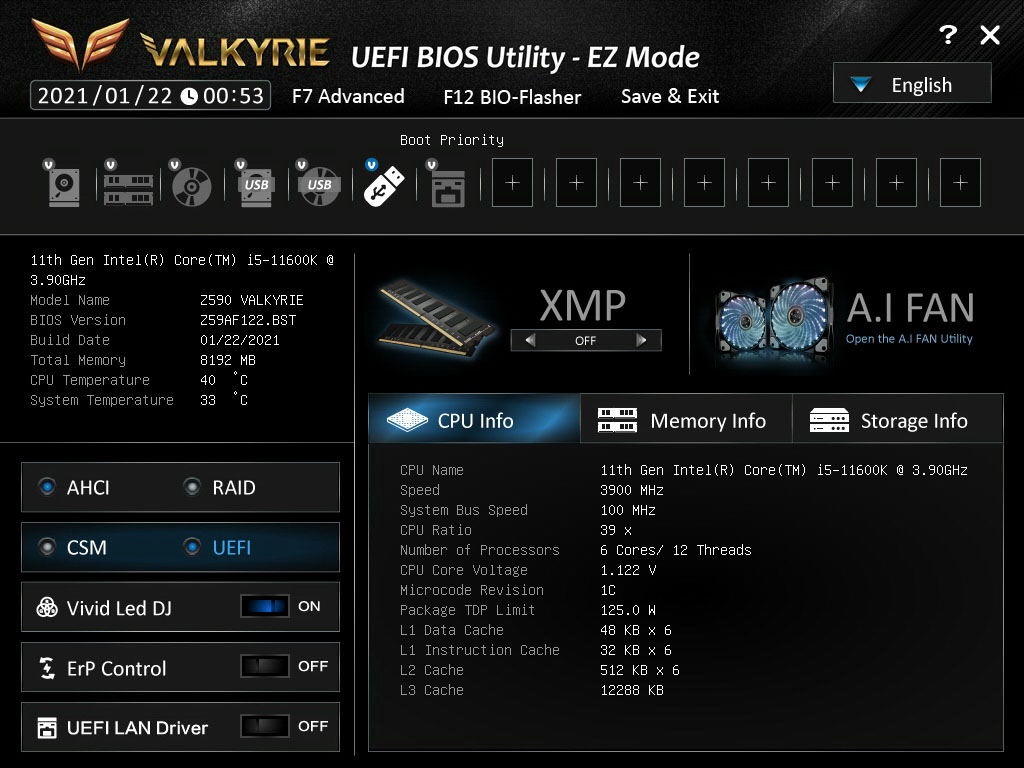

グラフィカルでわかりやすい「UEFI BIOS」

BIOSTAR独自のUEFI BIOSを採用しており、CPUやメモリーの状態がリアルタイムで確認できます。UEFI BIOSは、視認性を高めるため、グラフィカルなUIで構成されています。
また、オーバークロック時にPCを最適な状態を保つための温度管理機能「A.I TPコントロール」や、ファンコントローラー「A.I FAN」、ライティングを制御する「VIVID LED DJ」などの機能が統合されています。



※画像はイメージです。





BIOSTARマザーボード保証期間延長について

今回発売となる「Z690 VALKYRIE」「Z690A VALKYRIE」「Z690GTA」は、購入日から1カ月以内に「BIOSTAR VIP Care」 WEBサイトにて製品登録を行なうと、通常1年間の保証期間を5年間に延長することができます。
※申込期限は2022年6月30日までとなります。

詳しくはこちらをご覧ください。





製品名 Z690 VALKYRIE
型番 Z690 VALKYRIE
JAN 4712960685604
フォームファクター ATX(305×244mm)
チップセット Intel® Z690
対応ソケット LGA1700
対応CPU 第12世代Intel® Core™プロセッサー
メモリースロット DDR5 DIMMメモリースロット×4(最大128GB)
DDR5 6000+(OC)/5600(OC)/5400(OC)/5200(OC)/4800
※各DIMMスロットは非ECC 4/8/16/32GBのDDR5モジュールをサポート
※Intel® Extreme Memory Profile (XMP)対応
拡張スロット PCIe 5.0(x16 or x8/形状x16)×2
PCIe 4.0(x4/形状x16)×1
ストレージ SATA 3.0(6Gbps)×8
M.2 PCIe 4.0x4 (64Gb/s)×3
M.2 PCIe 3.0x4 (32Gb/s) & SATA 3.0(6Gb/s)×1
VRM 20フェーズ、105A  Dr.MOS
CPU給電コネクター 24pin×1、8pin×2
USB USB 3.2 (Gen2x2) Type-C:リア×1+内部×1
USB 3.2 (Gen2):リア×7+内部×2
USB 2.0:内部×4
Thunderbolt 3 Thunderbolt 3ヘッダー×1
LAN Realtek RTL8125B 2.5ギガビットLAN
Wi-Fi Wi-Fiアンテナポート×2
※M.2 (E Key) Wi-Fiカードおよびアンテナは付属していません。
※本製品は、2.4GHz/5GHz/6GHz帯に対応するWi-Fi 6Eカードの搭載が可能ですが、2021年11月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。
映像出力 HDMI 2.0×1、HDMI 1.4×1
DP 1.4×1、DP 1.2×1
オーディオ Realtek ALC1220、7.1ch、HD Audio、Hi-Fi (フロント+リア)
OS Windows 11(64bit)/Windows 10(64bit)
付属品 SATAケーブル×4
ドライバーDVD×1
ユーザーズマニュアル*×1
*日本語マニュアルは、付属のドライバーDVDにてご覧いただけます。
また、メーカー公式WEBサイトからもダウンロードできます。
https://www.biostar.com.tw/app/jp/mb/introduction.php?S_ID=1034#download
Smart Connector(フロントパネルヘッダー用)×1
その他 CPU OPTヘッダー×1
シリアルポートヘッダー×1
TPMヘッダー×1
保証期間 1年
※本製品はご購入日より1カ月以内に、「BIOSTAR VIP CARE」にて製品登録を行なうと保証期間を5年に延長することができます。
※申込期限は2022年6月30日まで。

詳しくはこちらをご覧ください。

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
