B660MX-E

B660MX-E

Intel B660チップセット搭載MicroATXマザーボード
10フェーズVRM搭載、PCIe 4.0スロット、IntelギガビットLANを搭載

・Intel B660チップセット搭載
・「Super Hyper PWM」による10フェーズVRM搭載
・M.2 PCIe 3.0スロット装備
・USB 3.2 (Gen1)ポート搭載
・起動エラー時、発生個所の確認が簡単にできる「Debug LED」機能
・メモリースロット:DDR4-4000(OC)×2(最大64GB)
・拡張スロット:PCIe 4.0(x16/形状x16)×1、PCIe 3.0(x1) ×1
・ストレージ:SATA 3.0(6Gbps)×4、M.2 PCIe 3.0x4 (32Gb/s) & SATA 3.0(6Gb/s)×1
・LAN:Intel I219V ギガビットLAN×1
・Wi-Fi:Wi-Fiアンテナポート×2、M.2 E Keyソケット×1 ※Wi-Fiカードおよびアンテナは付属していません
・映像出力:HDMI×1、DVI-D×1、D-Sub 15pin×1

・オーディオ:Realtek ALC897、7.1ch、HD Audio(フロント)
・フォームファクター:MicroATX(236×208mm)


*本製品は、2.4GHz/5GHz/6GHz帯に対応するM.2 (E Key) Wi-Fiカードの搭載が可能ですが、2022年4月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。

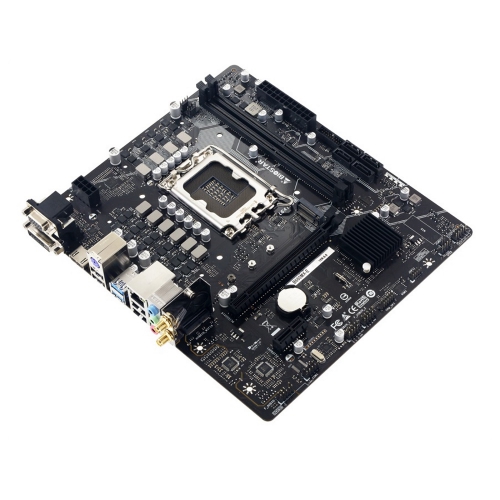

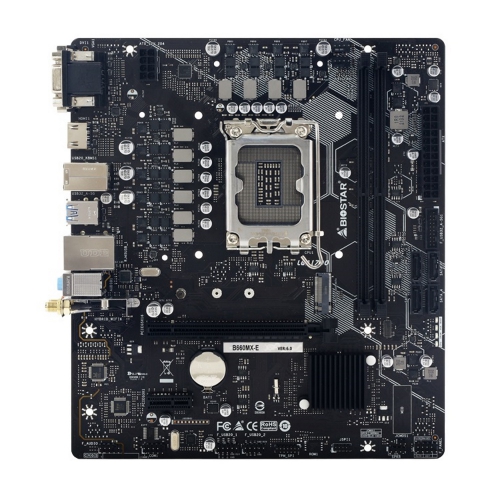

BIOSTARより、第12世代インテルCoreプロセッサーをサポートするIntel B660チップセットを採用するMicroATXマザーボード「B660MX-E」が登場。
 電源回路は、安定した出力を可能にする「Super Hyper PWM」による10フェーズ構成となり、固体コンデンサーには超低ESR設計の「Super Durable Solid Caps」を採用。TDP125Wの最上位プロセッサーに対応します。

PCIe 4.0(x16)スロットやM.2 PCIe 3.0スロットを装備。ネットワークはIntelI219VによるギガビットLANを搭載しており、またWi-Fiカード*に対応するM.2 E Keyソケットを備えています。
エントリーユーザーはもとよりスマートビジネスソリューションにも最適な高コストパフォーマンスマザーボードです。

* Wi-Fiカードおよびアンテナは付属していません。別途ご用意ください。














Intel B660チップセット搭載

第12世代Intel ® Core ™プロセッサーをサポートするIntel B660チップセットを搭載したMicroATXマザーボードです。
DDR4-4000のオーバークロックメモリーやPCIe 4.0に対応しており、小型ながらも優れたコストパフォーマンスを発揮します。

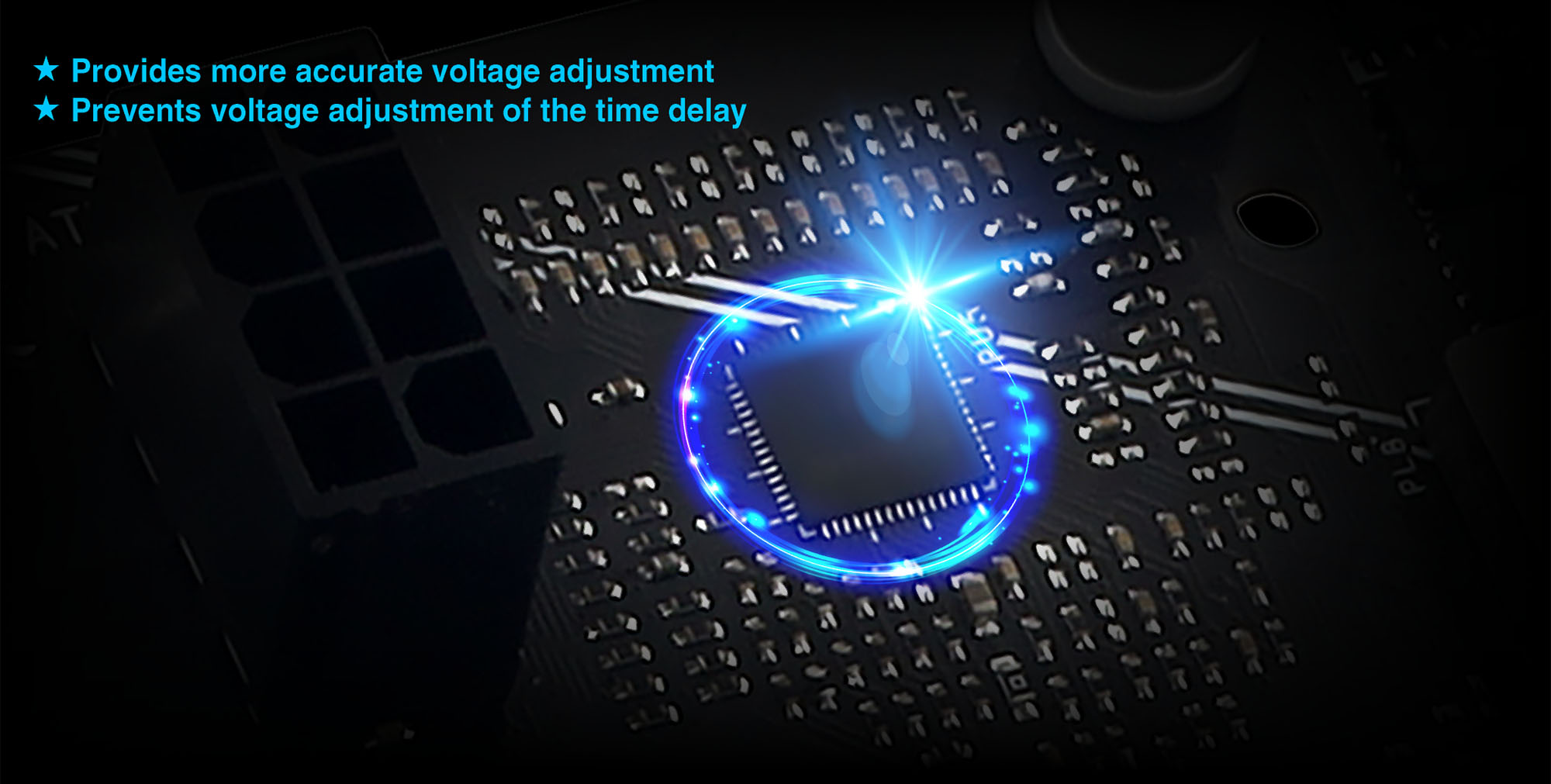

「Super Hyper PWM」採用の10フェーズVRM

10フェーズの電源回路にPWMコントローラー「Super Hyper PWM」を採用。また、超低ESR設計の固体コンデンサー「Super Durable Solid Caps」など、高品質かつ耐久性の高いパーツで構成しており、安定した電力供給が可能です。TDP125Wの最上位プロセッサーにも対応しています。

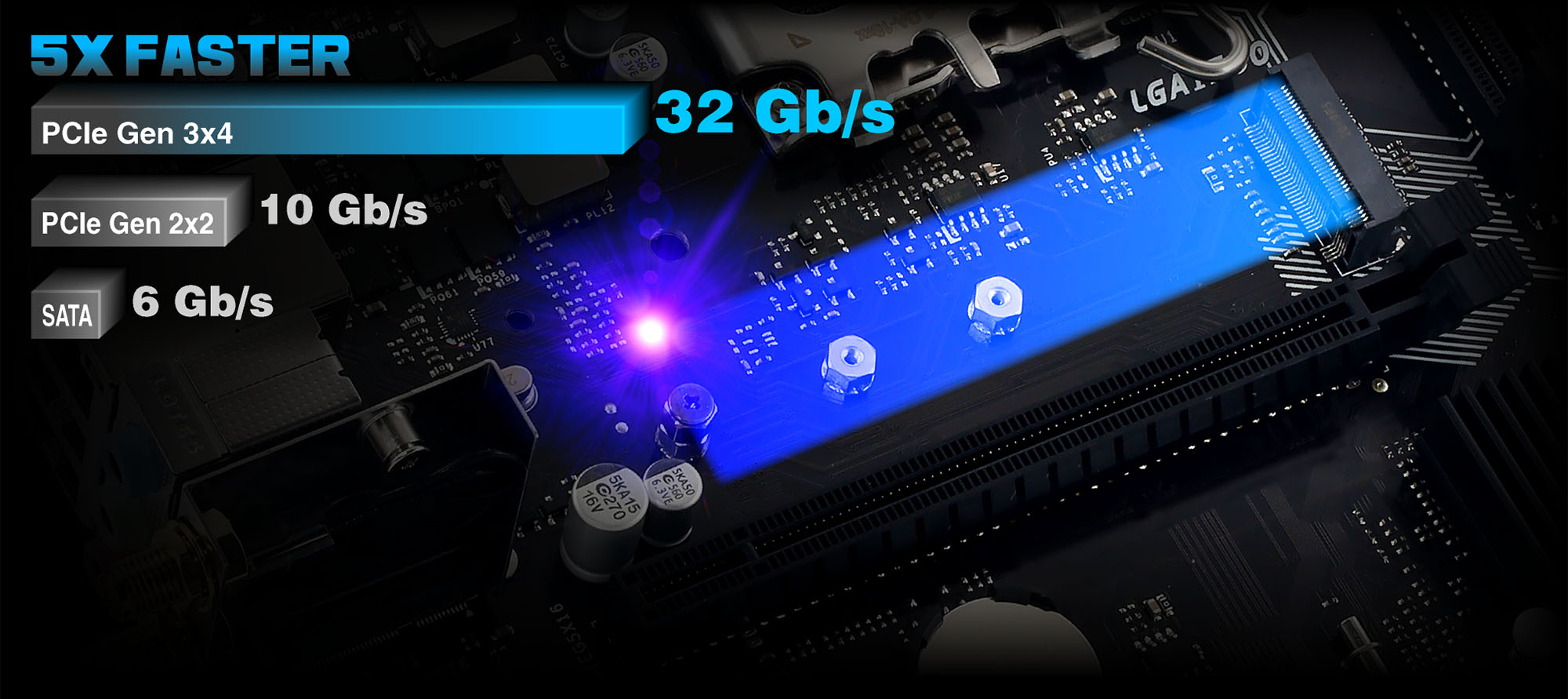

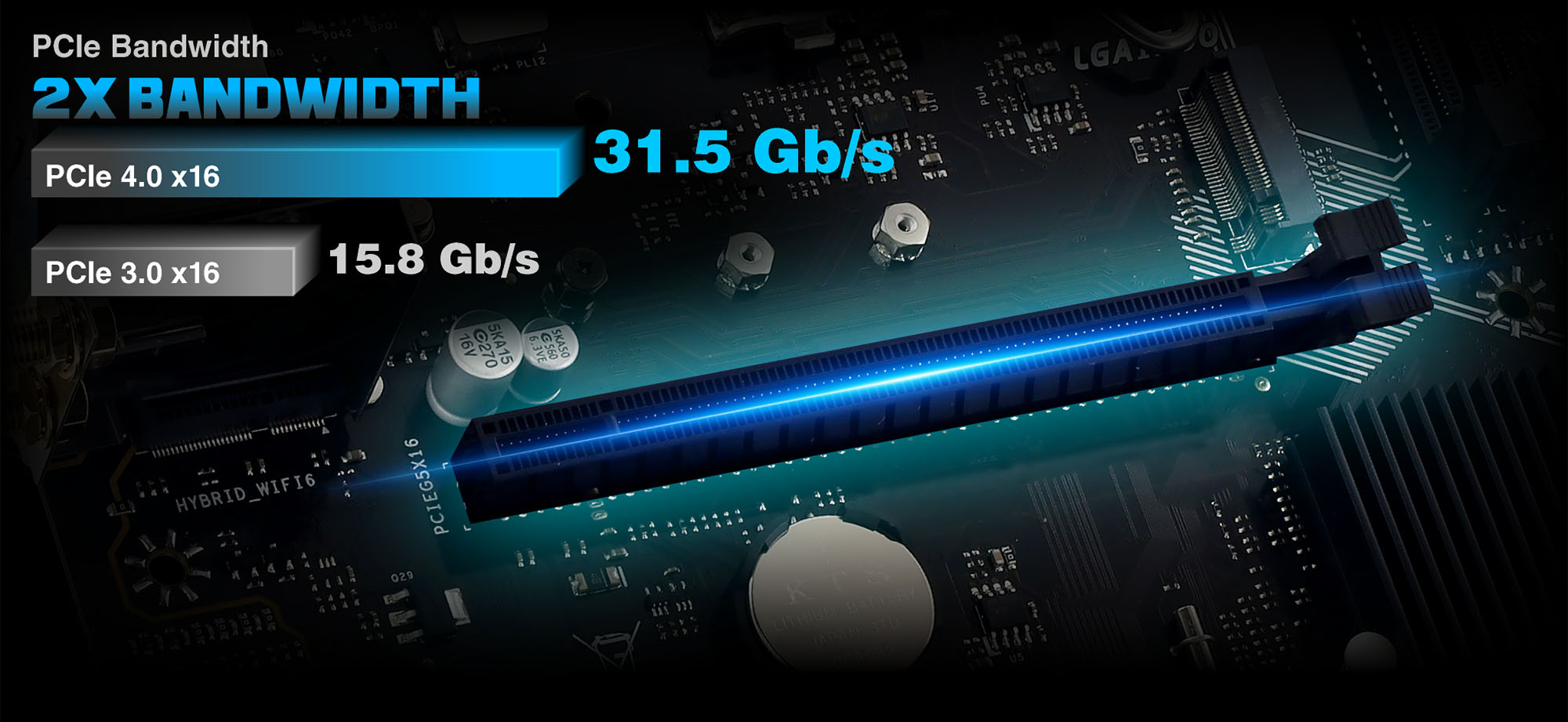

PCIe 4.0 (x16) スロットや M.2 スロットを装備

PCIe 4.0(x16)スロットを装備しており、拡張性を確保しています。また、PCIe 3.0(x4)の帯域幅による最大32Gb/sの転送速度を実現することができるM.2 スロットを装備。SATA 6GbpsおよびPCIe インターフェースでの動作に対応しており、小型でより柔軟性のあるパーツ構成が実現できます。

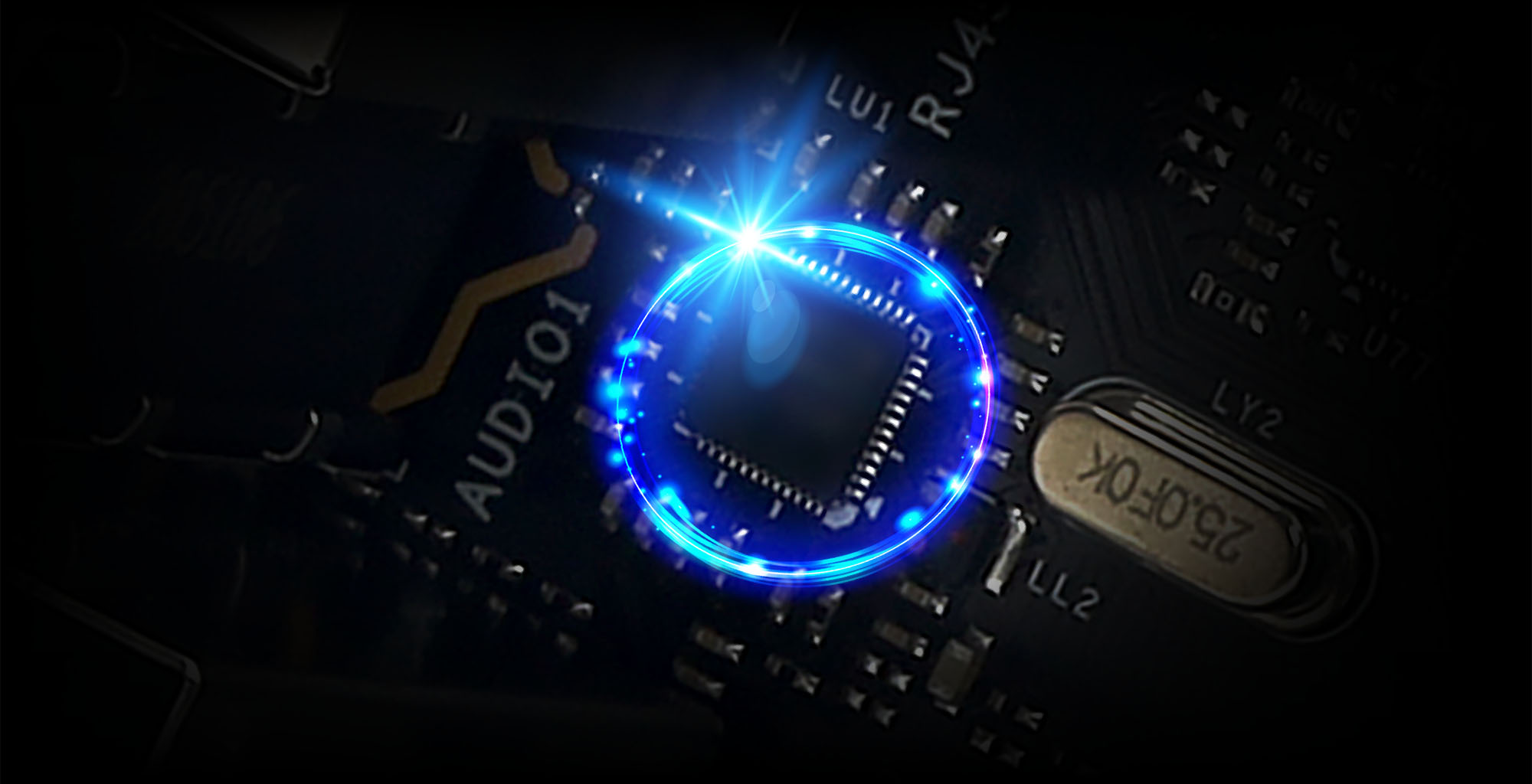

Intelギガビット LAN 搭載・Wi-Fiカード対応

Intel I219VによるギガビットLANを搭載し、高速ネットワークを構築できます。また、Wi-Fi対応のアンテナ端子とM.2 KeyEスロットを装備しており、別途、Wi-FiアンテナとM.2のWi-Fiカードをご用意いただくことで、Wi-Fi機能に対応します。

*本製品は、2.4GHz/5GHz/6GHz帯に対応するM.2 (E Key) Wi-Fiカードの搭載が可能ですが、2022年4月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。

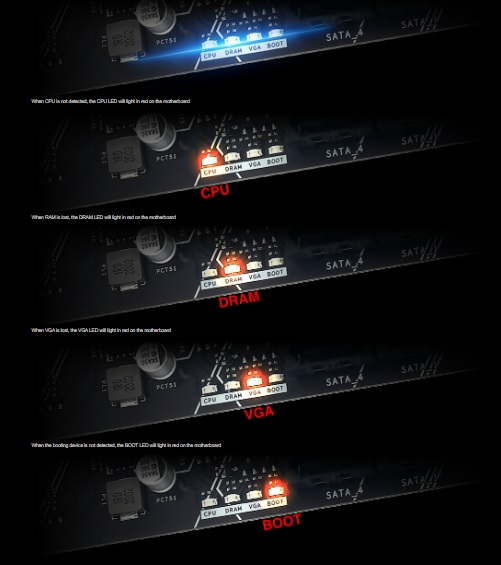

起動エラー時、発生個所を知らせる「Debug LED」

システム起動時にCPUやグラフィックカードが検出されない場合、その異常個所をLEDの点灯によって知らせる「Debug LED」機能を搭載。トラブル発生時の対処がスムーズになります。

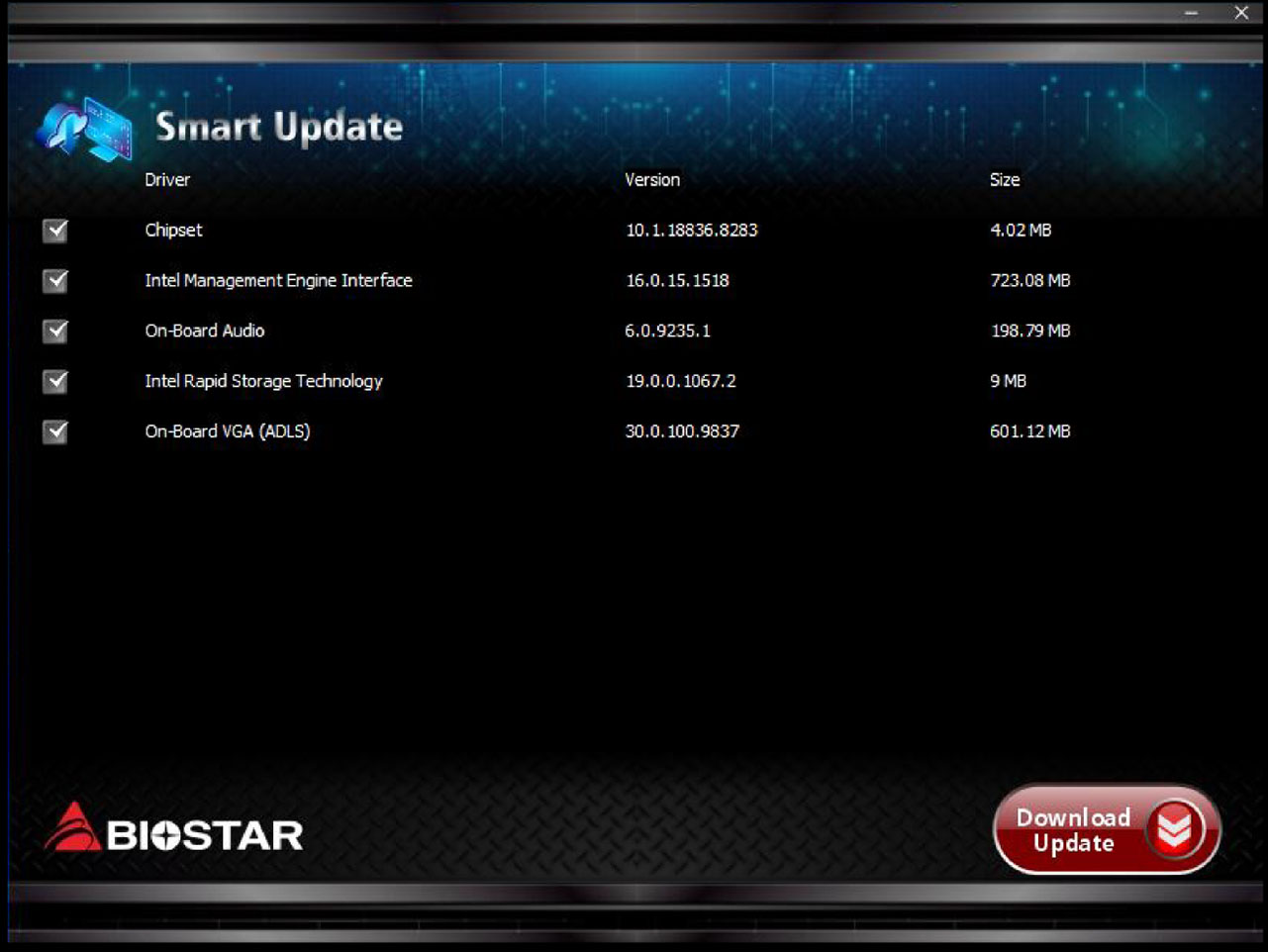

ドライバーアップデートユーティリティ「Smart Update」

ユーティリティ「Smart Update」を使うことで、ドライバーのオンラインアップデートを簡単に実行できます。
BIOSTAR公式サイトからドライバーをダウンロードし、マザーボードへ自動的にインストールしてくれます。

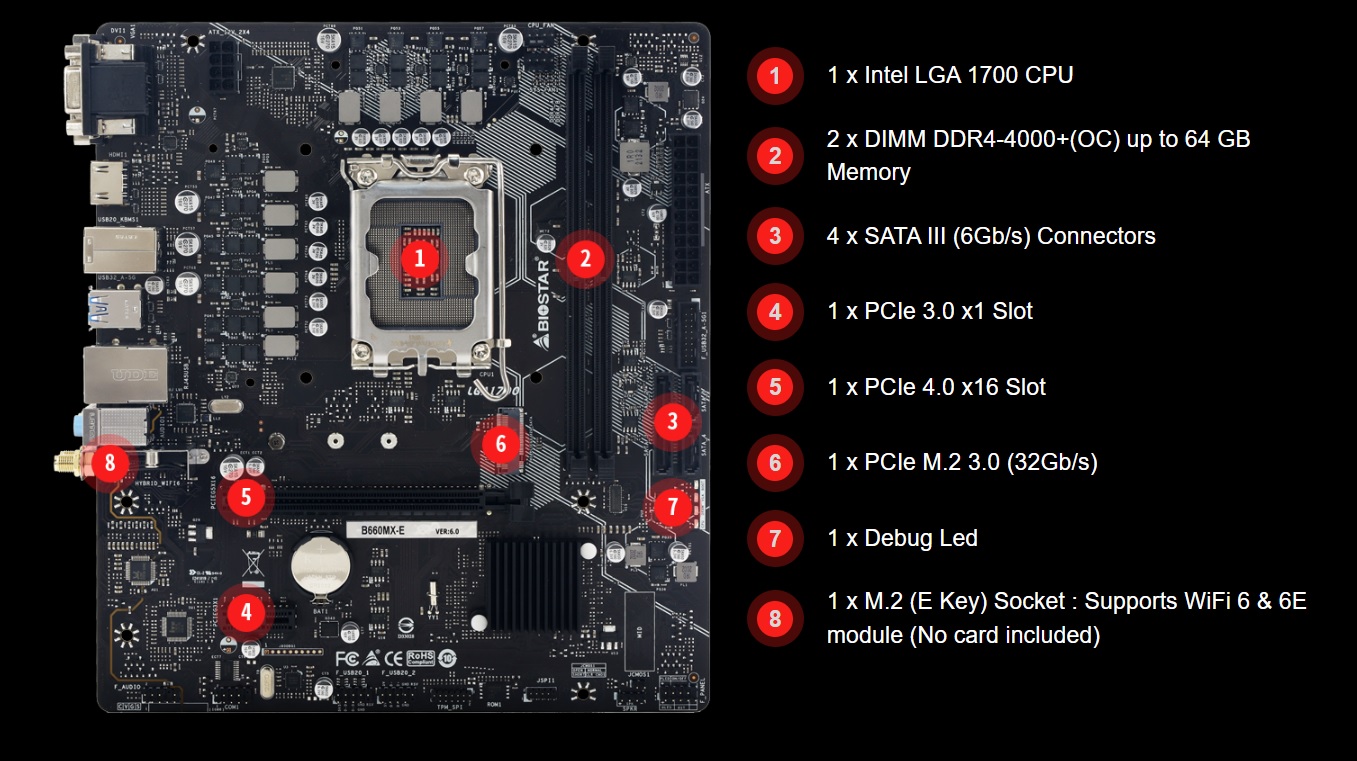

製品名 B660MX-E
型番 B660MX-E
JAN 4712960685772
フォームファクター MicroATX(236×208mm)
チップセット Intel® B660
対応ソケット LGA1700
対応CPU 第12世代Intel® Core™プロセッサー
メモリースロット DDR4 DIMMメモリースロット×2(最大64GB)
DDR4 4000(OC)/3800(OC)/3600(OC)/3200/2933/2800/2666/2400/2133/1866
デュアルチャンネルをサポート
※各DIMMスロットは非ECC 4/8/16/32GBのDDR4モジュールをサポート
※Intel® Extreme Memory Profile (XMP)対応
拡張スロット PCIe 4.0(x16/形状x16)×1
PCIe 3.0(x1)×1
ストレージ SATA 3.0(6Gbps)×4
M.2 (M Key) ソケット (M2_PCIEG3_32G-SATA)×1
※M.2 Type 2240/2260/2280 SSDモジュール対応
※PCIe 3.0x4 (32Gb/s) & SATA SSD対応
電源コネクター 24pin×1、8pin×1

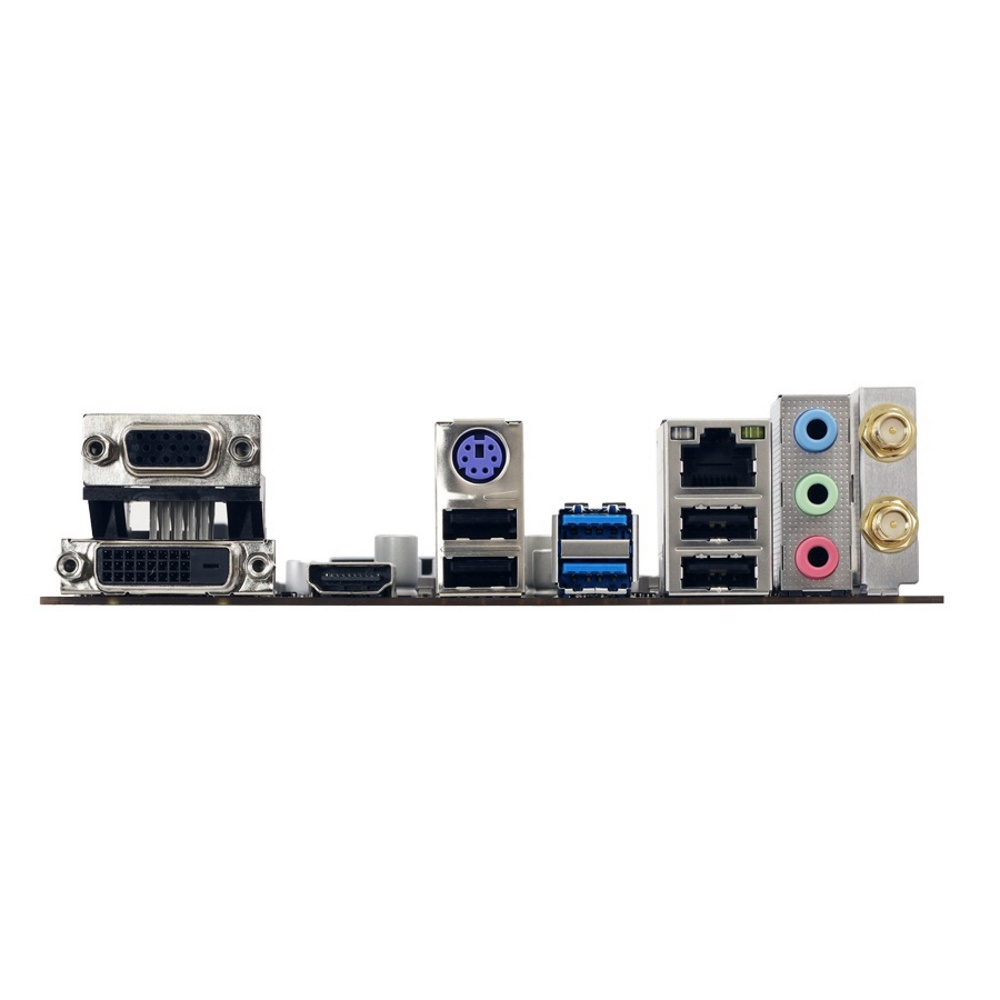

USB USB 3.2 (Gen1):リア×2+内部×2
USB 2.0:リア×4+内部×4
LAN Intel I219V ギガビットLAN 10/100/1000Mb/s
Wi-Fi Wi-Fiアンテナポート×2
M.2 (E Key) ソケット*×1
*2230 type Wi-Fi、Bluetoothモジュール、Intel® CNViをサポート

※Wi-Fiカードおよびアンテナは付属していません
※本製品は、2.4GHz/5GHz/6GHz帯に対応するM.2 (E Key) Wi-Fiカードの搭載が可能ですが、2022年4月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。
映像出力 HDMI×1、DVI-D×1、D-Sub 15pin×1
オーディオ Realtek ALC897、7.1ch、HD Audio(フロント)
OS Windows 11(64bit)/Windows 10(64bit)

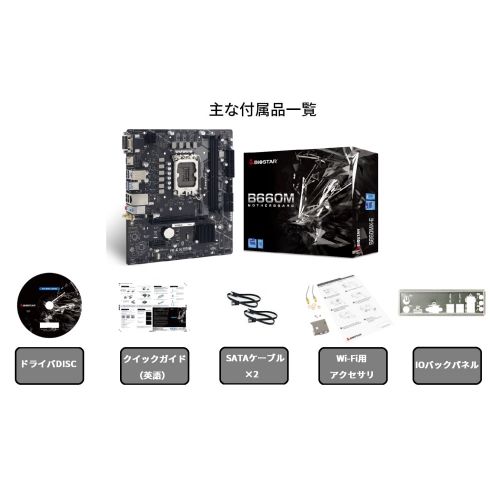

付属品 SATAケーブル×2
リアI/Oパネル×1
ドライバーDVD×1
Wi-Fiアンテナアクセサリー×1
簡易マニュアルシート(英語)*×1
*日本語マニュアルは、メーカー公式WEBサイトからもダウンロードできます。
その他 TPMヘッダー×1
保証期間 1年

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
