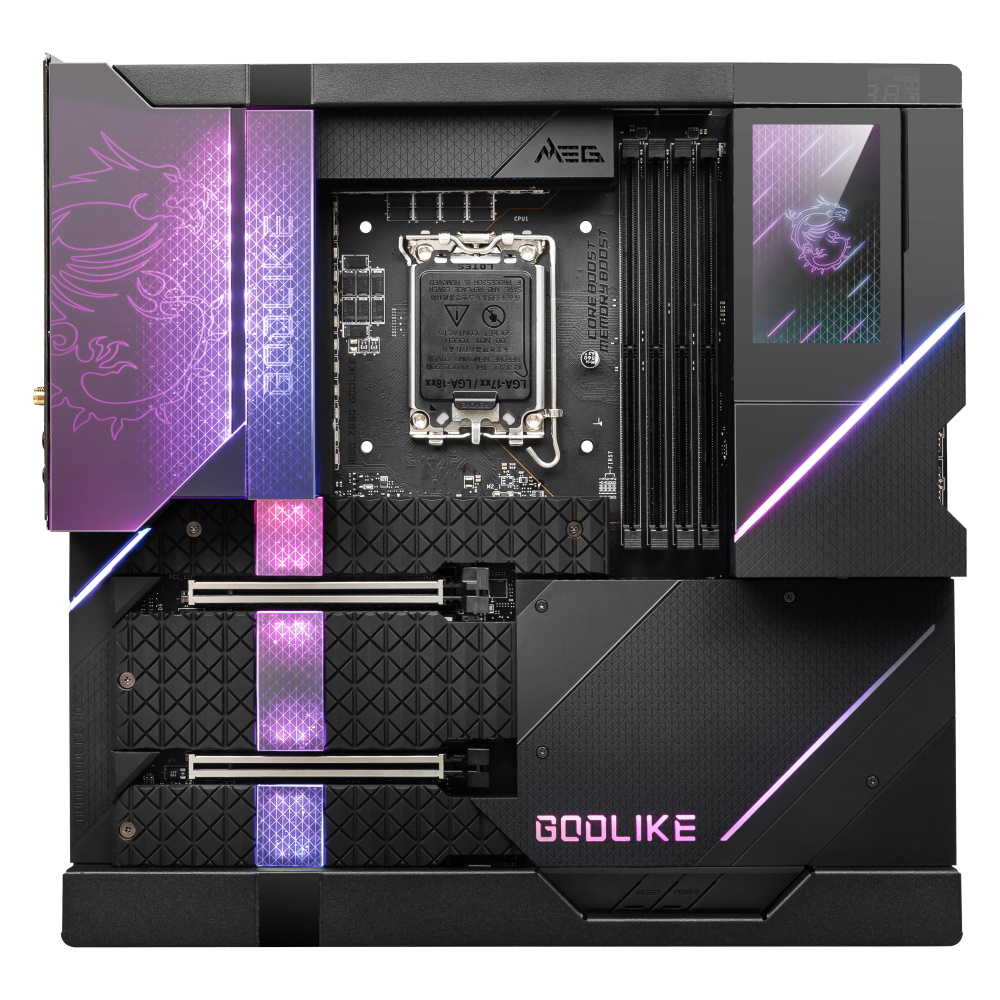

MEG Z690 GODLIKE

MEG Z690 GODLIKE

Z690搭載 E-ATXハイエンドマザーボード DDR5モデル
20+2 105A SPS搭載の強力な電源回路
Thunderbolt 4 Type-Cポート搭載

・Intel Z690チップセット搭載
・E-ATXフォームファクター
・PCIe 5.0対応
・DDR5-6666+(OC)MHz
・20+2 105A SPS搭載の強力な電源回路を搭載
・最大6基のM.2搭載可能
・Thunderbolt 4 Type-Cポート搭載
・USB 3.2 Gen2x2 Type-Cポート搭載
・10G LAN + 2.5G LAN + Wi-Fi 6E
・マザーボード上に3.5インチ液晶タッチパネル搭載
・黒色のフルアルミニウムヒートシンク


※本製品はWi-Fi 6Eとして次の周波数(2.4GHz / 5GHz / 6GHz帯)に対応しておりますが、2022年4月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。


「MEG Z690 GODLIKE」は、Intel® Z690チップセットを搭載したE-ATXハイエンドマザーボードです。マザーボード上に3.5インチ液晶タッチパネルを搭載し、複数のアプリケーションを指一本でコントロールすることができます。
黒色のフルアルミヒートシンクに、20+2 105A SPSの強力な電源回路を搭載し、最新の第12世代Intel® Core™ プロセッサーの性能を最大限活用することができます。
最大6基のM.2を搭載可能で、そのうち1基は高速なPCIe Gen5に対応しています。伝導率の高いサーマルパッドを両面に貼付したM.2 Shieldが強力に冷却します。

また、DDR5メモリーに対応。基盤にはSMTプロセスを採用することで、信号のロスを抑制し安定した動作を実現させました。PCI-Express Gen5や、Thunderbolt 4 Type-C、USB 3.2 Gen 2x2などの最新規格も搭載しています。
さらに、10G LAN + 2.5G LAN + Wi-Fi 6Eを搭載し高速なネットワーク環境を構築することができます。

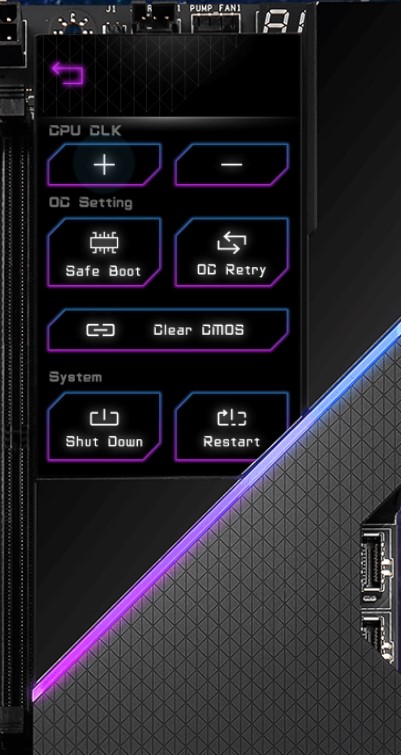

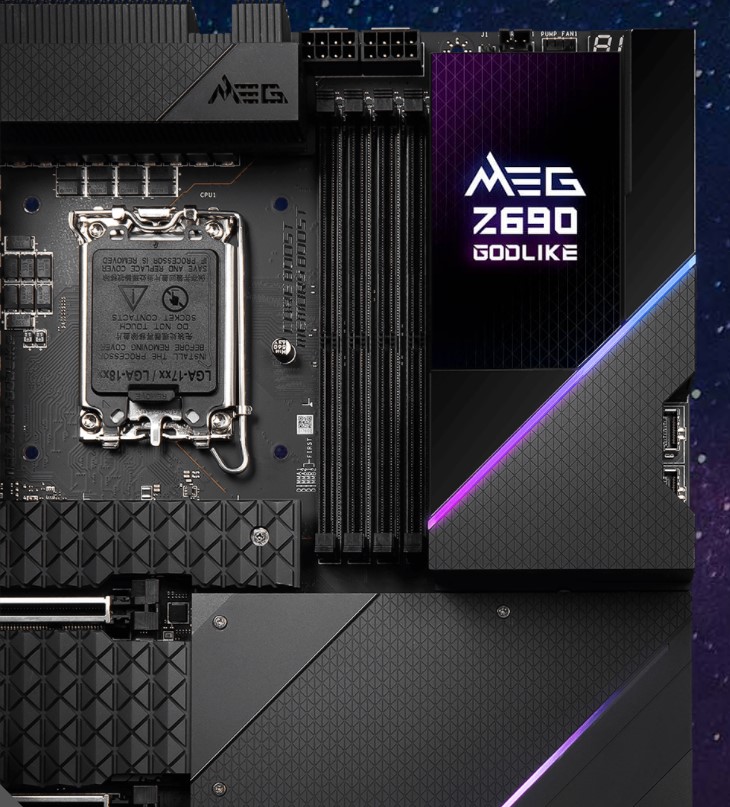

M-Vision Dashboard

タッチパネル式3.5インチ液晶ディスプレイを搭載。システムの状態を表示するだけでなく、タッチ操作でシステムの設定が可能です。










強力な電源回路

20+2 105A SPSの強力な電源回路を搭載。最新の第12世代Intel® Core™ プロセッサーの性能を発揮します。
2つのCPU補助電源8ピンコネクターやTitanium Choke III、独自のCore Boostテクノロジーを組み合わせることで、高負荷なゲームやオーバークロックに対応します。






DDR5メモリー

最新のDDR5メモリーに対応します。
基盤にはSMT(Surface Mount Technology)溶接プロセスを採用し、信号のロスを抑制し安定した動作を実現させました。
MSI独自のMemory Boostテクノロジーとの組み合わせによって、MSIのマザーボードはノイズの少ない高周波のDDR5信号を提供します。






最大6基のM.2搭載可能

オンボードに最大6基のM.2を搭載可能です。
そのうち1つはLightning Gen5 M.2に対応しています。また、Double-sided M.2 Shield Frozrを備え、M.2 SSDを強力に冷却し、サーマルスロットリングによる速度低下を防ぎます。

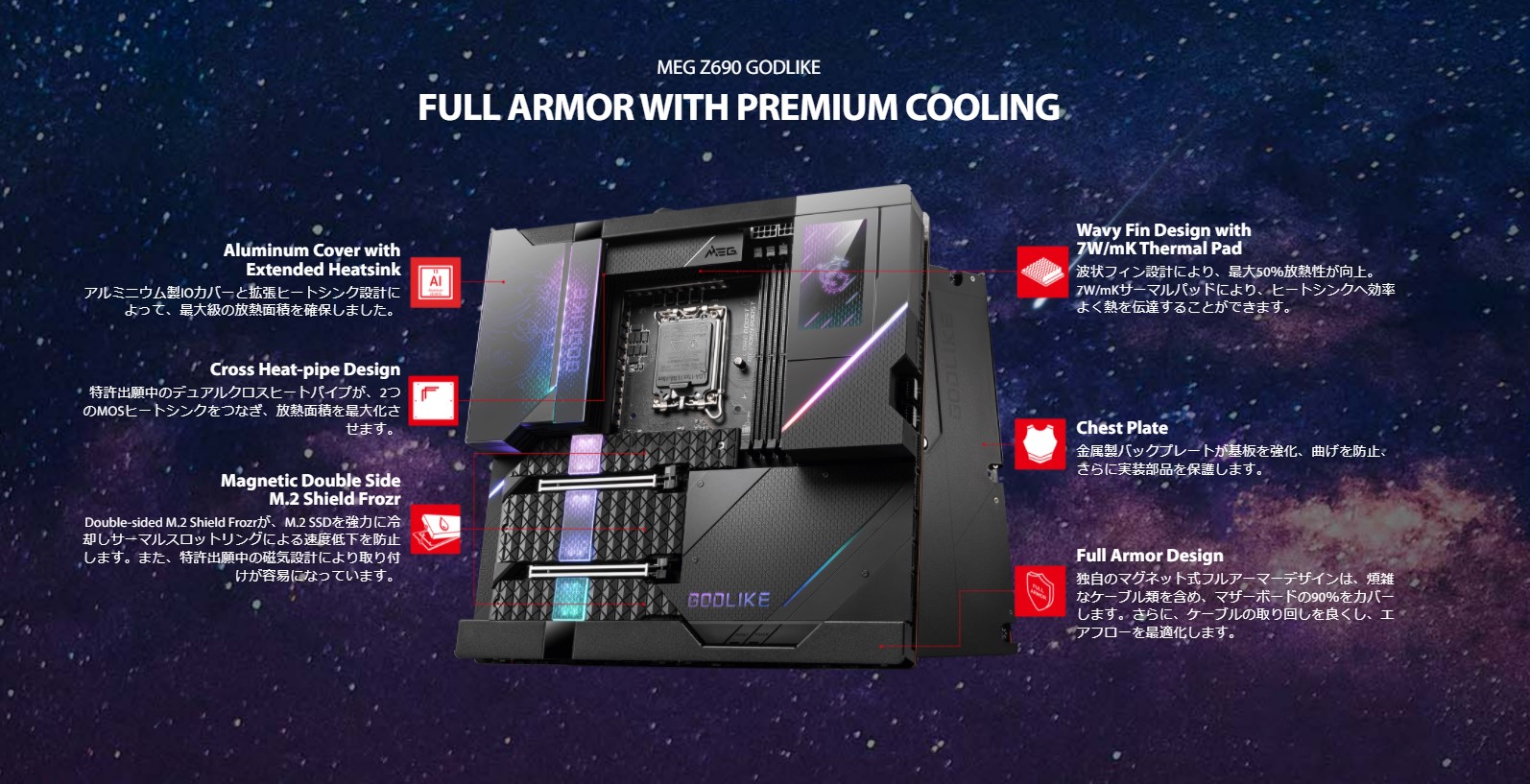

冷却性能

波状フィン設計、クロスヒートパイプ、7W/mKサーマルパッド、Double-Sided M.2 Shield Frozrが、高い冷却性能を発揮します。

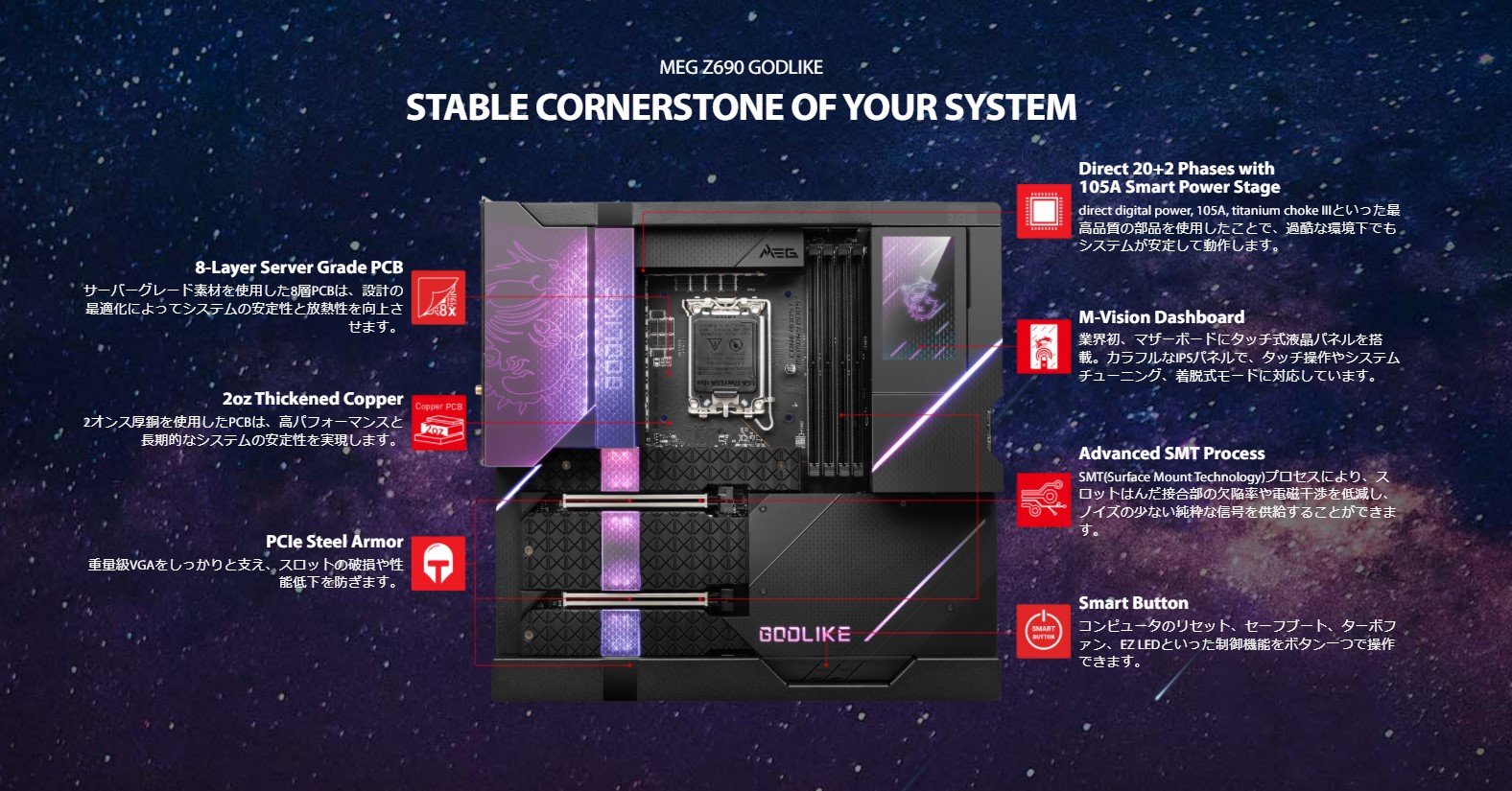

システムを支える設計

・PCB基盤
2オンスの厚さの銅を使用したIT-170サーバーグレードの8層PCB基盤によって、高負荷時のマザーボード温度の上昇を抑制し、安定動作を可能にしました。

・Steel Armor
PCIeスロットは金属で強化され、強力なはんだ付けが施されており、重量級のグラフィックカードをしっかりと支えます。
また、ノイズも抑えられています。






組み立てやシステムの構築が容易

I/Oカバーは組込済みで、組み立て作業をより簡単にかつ安全に行うことができます。
また、部品の損傷を防ぐ加工や、トラブルを知らせるLEDなどがユーザーをサポートします。
さらに、付属のUSBドライブにより各種インストールが可能です。

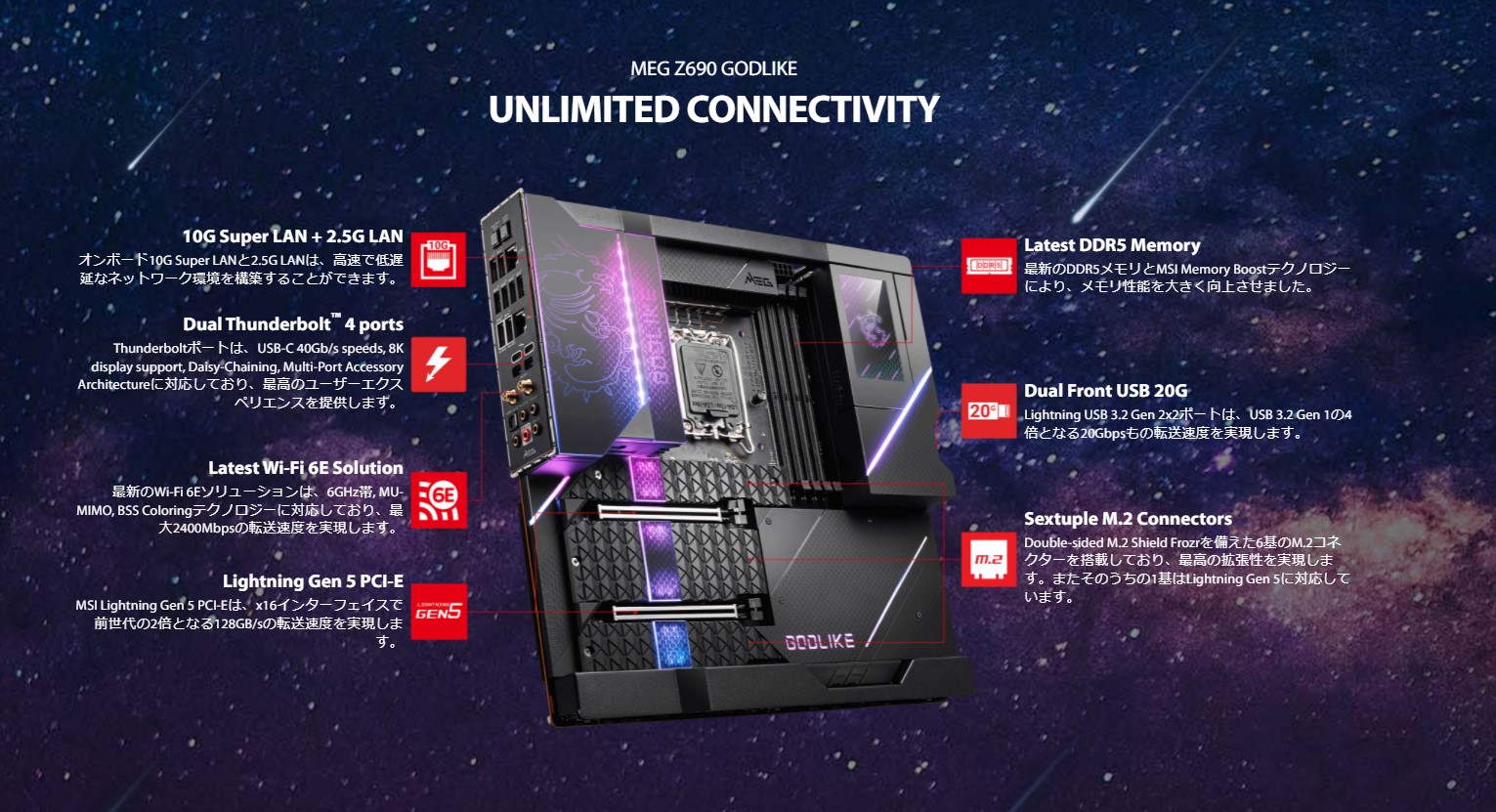

10G LAN + 2.5G LAN + Wi-Fi 6E

2基のオンボード2.5G LANとWi-Fi 6Eを搭載し、高速なネットワーク環境を構築することができます。
また、「MSI LAN MANAGER」を使用し、アプリを自動で分類し優先順位をつけることで、帯域幅をアプリごとにカスタマイズすることが可能です。

※本製品はWi-Fi 6Eとして次の周波数(2.4GHz / 5GHz / 6GHz帯)に対応しておりますが、2022年4月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。






Thunderbolt 4

最大40Gbpsの転送速度のThunderbolt 4 Type-Cポートを2基搭載。
最大6台までのデイジーチェーン接続に対応し、さらに最大8Kディスプレイ対応、マルチポート・アクセサリー・アーキテクチャー、USB4.0準拠により、信頼性の高い接続性と優れたユーザーエクスペリエンスを実現します。






PCI-Express Gen5

最大128GB/sの通信速度を発揮する最新規格「PCI-Express Gen5」に対応するスロットを搭載しています。
また、SMT(Surface Mount Technology)溶接プロセスを使用したPCI-Eスロットを採用しており、電気的干渉やノイズを低減することで、
PCIe 5.0信号の広帯域化と転送速度の向上を実現しています。







AUDIO BOOST 5 HD

Realtek® ALC4082 Codec + ESS SABRE9018Q2C Combo DAC/HPAにより、ノイズを減らし高音質の音を楽しむことができます。






ソフトウェア

MSIの専用ユーティリティ「MSI Center」上から、さまざまな設定をカスタマイズすることが可能です。







製品型番 MEG Z690 GODLIKE
CPU Supports 12th Gen Intel Core Processors, Pentium Gold and Celeron Processors
チップセット Intel Z690 Chipset
CPUソケット LGA1700
メモリー Dual Channel DDR5-6666+ (OC)
DIMMスロット 4
最大搭載容量 128GB
グラフィック インターフェース PCIe x16 slots × 3
Supports x16/x0/x4, x8/x8/x4

PCI_E1 & PCI_E2 slots (From CPU)
PCI_E1 supports up to PCIe 5.0 x16
PCI_E2 supports up to PCIe 5.0 x8

PCI_E3* (From Z690 chipset)
Supports up to PCIe 4.0 x4

M2_3 will be unavailable when installing device in the PCI_E2 slot.PCI_E3 will be unavailable when installing M.2 SATA SSD in the M2_4 slot. PCI_E3 will run at x1 speed and M2_4 will run at x2 speed when installing PCIe device in PCI_E3 slot and M.2 PCIe SSD in M2_4 slot simultaneously.
マルチGPU NVIDIA® SLI™ Technology
AMD CrossFire™ Technology
ディスプレイ インターフェース Type-C Display port × 1, supporting a maximum resolution of 4K 60Hz
Thunderbolt™ 4 Intel®JHL8540 Thunderbolt™ 4 Controller
Thunderbolt™ 4 (USB-C) ports × 2
Supports up to 40Gbps transfer rate with Thunderbolt devices
Supports up to 20Gbps transfer rate with USB4 devices
Supports up to 10Gbps transfer rate with USB 3.2 devices
Supports up to 5V/3A ,15W power charging
Each port can daisy-chain up to three Thunderbolt 4 devices or five Thunderbolt 3 devices
Supports up to 8K display (need to connect the DisplayPort of the motherboard or discrete graphics card
to the Mini DisplayPort Input port on the back panel)
ストレージ M.2 slots (Key M) × 6
Supports Intel Optane Technology
Supports Intel® Smart Response Technology for Intel Core™ processors
SATA7 will be unavailable when installing M.2 SATA SSD in the M2_5 slot.

SATA 6Gbps × 6
RAID対応 0/1/5/10
LAN規格 Aquantia® AQC113CS 10Gbps LAN controller × 1
Intel I225-V 2.5G LAN × 1
Wi-Fi / bluetooth Intel Wi-Fi 6E module
Bluetooth 5.2
USB USB 3.2 Gen 2x2 20Gbps× 2 (2 Type-C)
USB 3.2 Gen 2 10Gbps × 8
USB 3.2 Gen 1 5Gbps (4 Type-A) × 4
USB 2.0 × 4
オーディオ Realtek® ALC4082 Codec + ES9218PQ Combo DAC/HPA
7.1-Channel High Definition Audio
LED 2-Digit Debug Code LED × 1
EZ Debug LED × 4
4-pin RGB LED connector × 1
3-pin RAINBOW LED connectors × 2
3-pin CORSAIR LED connector × 1
フォームファクター E-ATX
305×310mm
OS Windows® 11 64-bit
Windows® 10 64-bit
総重量 11.1Kg
パッケージ寸法 565×480×149mm

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
