PRO B660-A DDR4

PRO B660-A DDR4

B660チップセット搭載ATXマザーボード DDR4モデル
12フェーズ DRPS対応の強力な電源回路を搭載

・Intel B660チップセット搭載
・PCIe 4.0対応
・DDR4-4800+(OC)MHz
・12フェーズ DRPS対応の強力な電源回路を搭載
・M.2 Shield Frozr
・USB 3.2 Gen2 Type-Aポート搭載
・Realtek 2.5Gb LAN
・よりクリアーな音を楽しめる「AUDIO BOOST」
・フォームファクター:ATX


「​PRO B660M-A DDR4」は、Intel® B660チップセットを搭載した「PRO」シリーズのATXマザーボードです。最新のシステムを高いコストパフォーマンスで構築可能なDDR4メモリー対応モデルです。
12フェーズ DRPS対応の強力な電源回路を搭載し、高負荷な状態が続いても安定したシステムを構築することができます。さらに拡張ヒートシンク、7W/mkサーマルパッド、M.2 Shield Frozrを備え、システムを強力に冷却します。

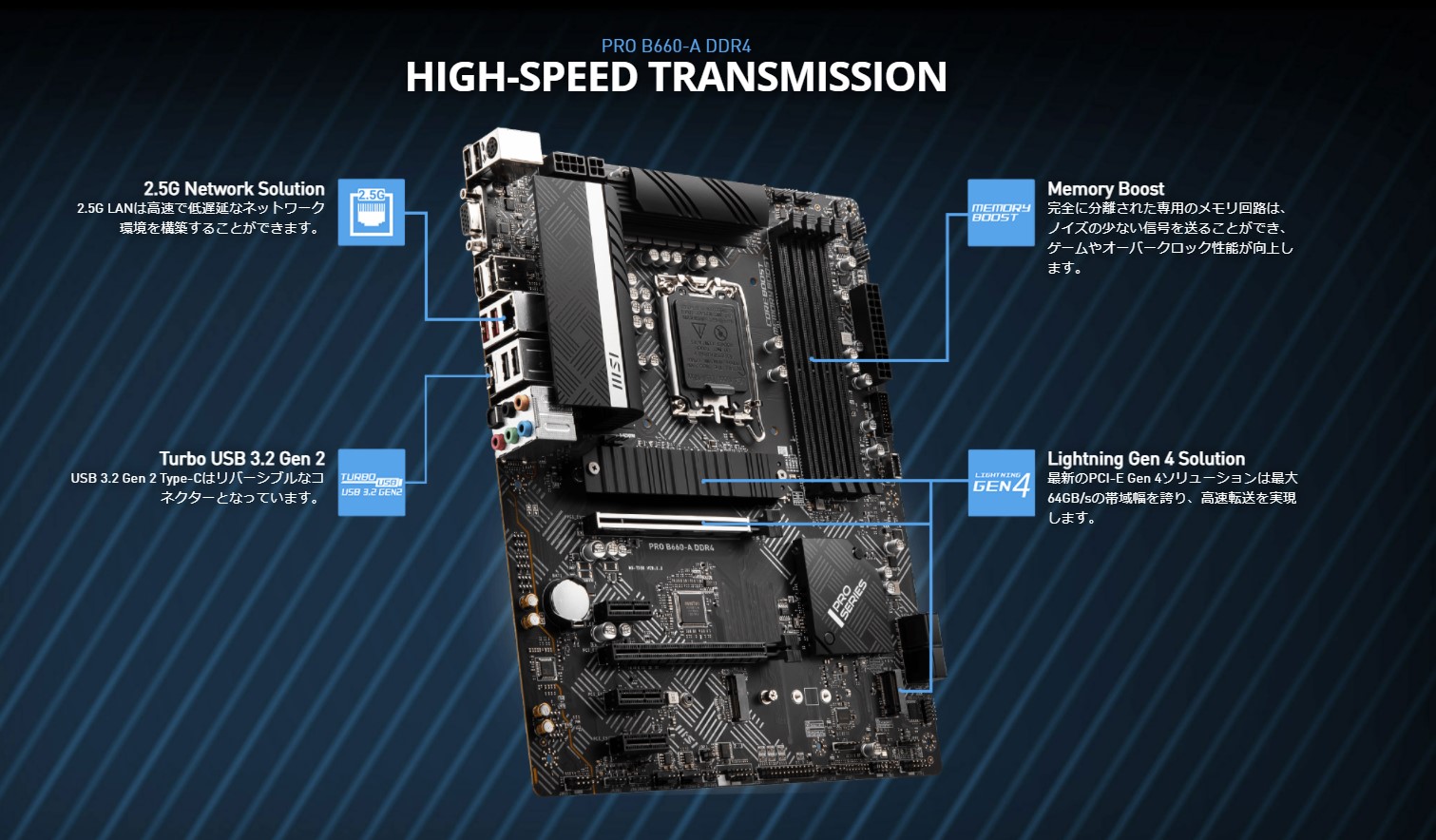

M.2 NVMe Gen4スロットを2基搭載し、対応デバイス間での高速転送に対応します。さらにPCIe 4.0スロット、USB 3.2 Gen2 Type-Cポート、Realtek 2.5Gb LANを搭載しています。
また、重量級のグラフィックカードをしっかりと支え、スロットの破損や性能低下を防ぐSteel Armorや、静電気による損傷を防ぐDouble ESD protectionを備え、マザーボードの故障や損傷を防ぎます。















強力な電源回路

12フェーズの強力な電源回路を搭載。最新の第12世代Intel® Core™ プロセッサーの性能を発揮します。






DDR4メモリー

DDR4メモリーに対応。
基盤にはSMT(Surface Mount Technology)溶接プロセスを採用し、信号のロスを抑制し安定した動作を実現させました。
MSI独自のMemory Boostテクノロジーとの組み合わせによって、MSIのマザーボードはノイズの少ない高周波のDDR4信号を提供します。






ストレージ

オンボードに最大2基のM.2を搭載可能です。
前世代と比較して2倍となる64GB/sの一方向性転送帯域幅を備えた、MSI Lightning Gen 4 M.2に対応しています。
また、Intel Optaneテクノロジーに対応しています。

Intel Optaneテクノロジーの詳細はこちら>






EZ M.2 Clip

ネジなどの工具不要でM.2 SSDを取り付けることが可能なEZ M.2 Clipが備え付けられています。

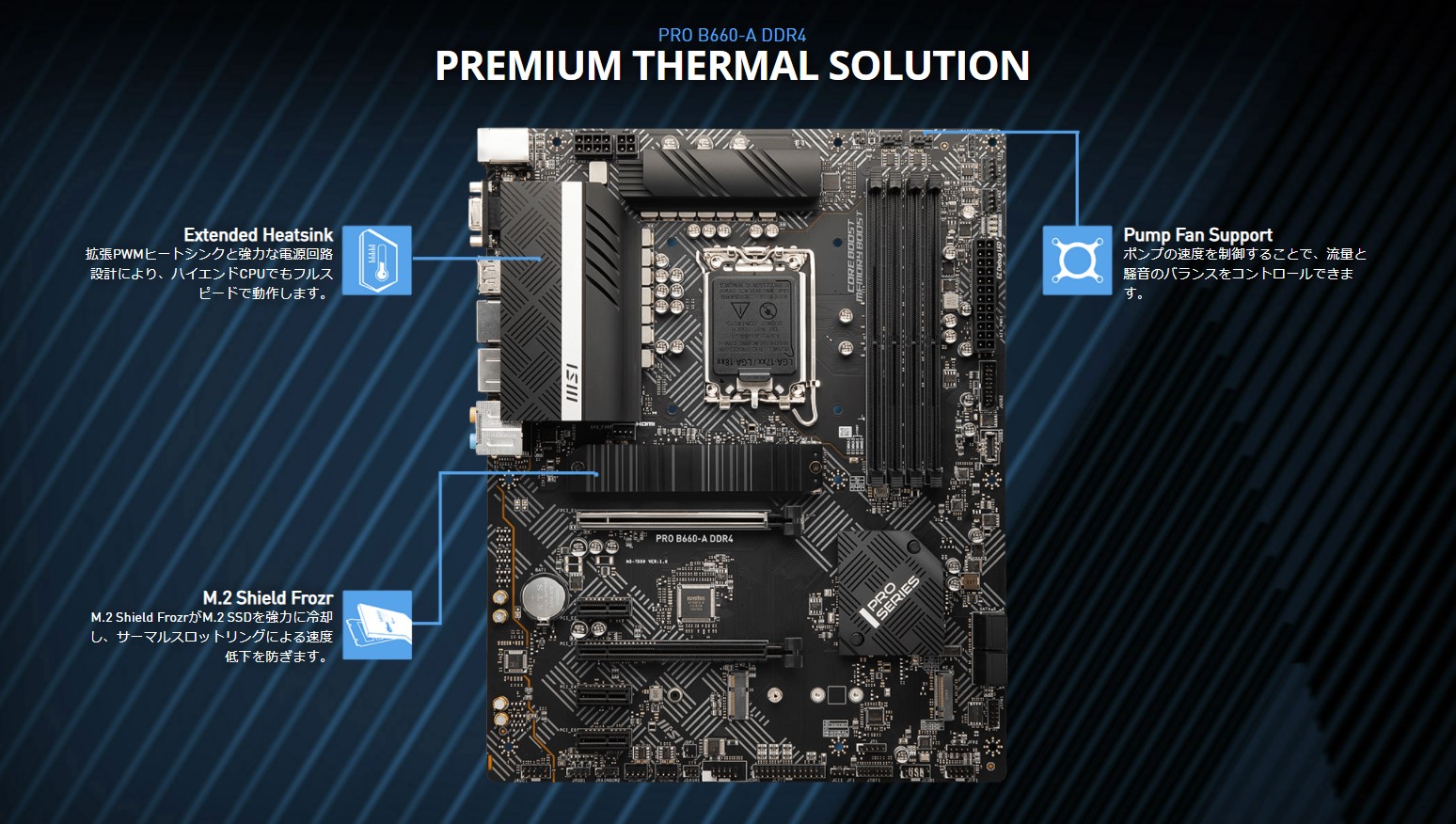

冷却性能

大型ヒートシンク、M.2 Shield Frozr、高品質な7W/mkサーマルパッドなどを備え、システムを強力に冷却します。

また、MSI AI ENGINEを搭載することにより、CPUとGPU温度からシステムファンの回転数を自動的に調整する「FROZR AI COOLING」、
最大で4つの温度目標を設定し、ファンの回転数を制御する「Total Fan Control」など、冷却性とともに静音性を高める機能も備えられています。
さらに、水冷ユニット専用のウォーターポンプPINヘッダーを備えています。最大2アンペアまで対応しており、ウォーターポンプの速度を制御可能です。
キープアウトゾーンを明確にしており、簡単で安全な取り付けが可能です。

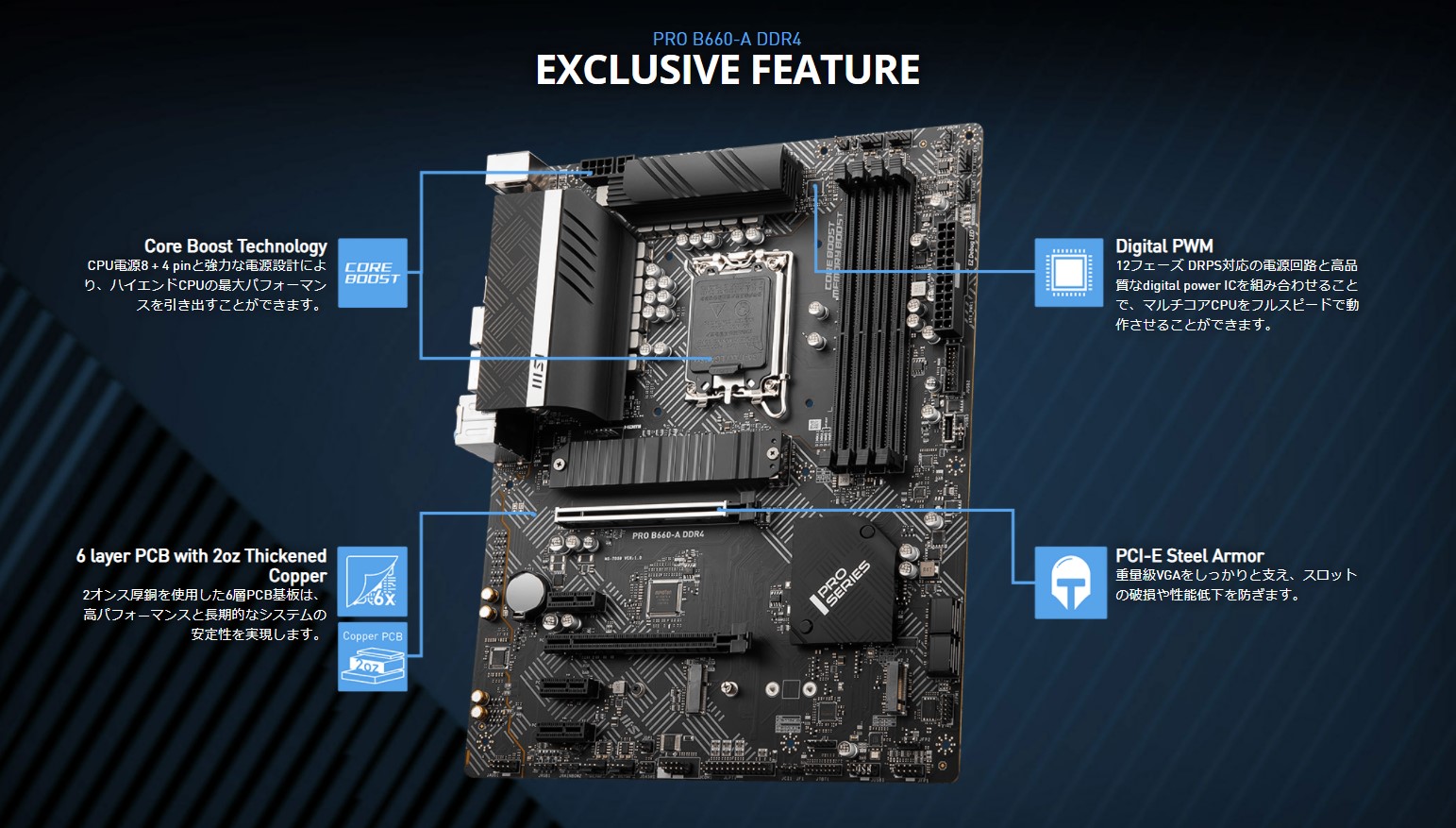

システムを支える設計

・PCB基盤
2オンスの厚さの銅を使用した6層PCB基盤によって、高負荷時のマザーボード温度の上昇を抑制し、安定動作を可能にしました。

・Steel Armor
PCIeスロットは金属で強化され、強力なはんだ付けが施されており、重量級のグラフィックカードをしっかりと支えます。
また、ノイズも抑えられています。

・Double ESD protection
取り付け穴の周りの保護を2重に施すことで、静電気放電でマザーボードが損傷するのを防ぎます。






組み立てやシステムの構築が容易

I/Oカバーは組込済みで、組み立て作業をより簡単にかつ安全に行うことができます。
また、部品の損傷を防ぐ加工や、トラブルを知らせる「EZ DEBUG LED」などがユーザーをサポートします。
さらに、付属のUSBドライブにより各種インストールが可能です。






Realtek 2.5Gb LAN

2.5Gb LANを搭載し、高速なネットワーク環境を構築することができます。
また、「MSI LAN MANAGER」を使用し、アプリを自動で分類し優先順位をつけることで、帯域幅をアプリごとにカスタマイズすることが可能です。






MYSTIC LIGHT

専用ユーティリティ「MSI MYSTIC LIGHT」を使用し、ワンクリックでさまざまなライティングを制御可能です。
MYSTIC LIGHT SYNCではRGB、RAINBOW(ARGB)、Corsair LED strips and Ambient devicesをサポートします。
また、新機能として、3つの異なる効果を組み合わせるMIXERを追加し、世界に一台だけのLEDライティングを楽しむことができます。






AUDIO BOOST

ALC897 Codecを採用し、ノイズを減らし高音質の音を楽しむことができます。
オーディオコンポーネントと回路は、専用のサウンドカードのようにマザーボード上に配置されており、電気的に他の部品と絶縁しています。
また、左右のオーディオチャンネルで基盤の層を分離させることで、ノイズを低減し、より鮮明で繊細なサウンドを楽しめます。






ソフトウェア

MSIの専用ユーティリティ「MSI Center」上から、さまざまな設定をカスタマイズすることが可能です。
新機能「System Diagnosis」により、ワンクリックでストレージのバックアップや復元を行うことができます。









製品型番 PRO B660-A DDR4
CPU Supports 12th Gen Intel Core Processors, Pentium Gold and Celeron Processors
チップセット Intel B660 Chipset
CPUソケット LGA1700
メモリー Dual Channel DDR4-4800+ (OC)
DIMMスロット 4
最大搭載容量 128GB
拡張スロット PCIe x16 slot × 2

PCI_E1 (from CPU)
Supports PCIe 4.0 x16

PCI_E3 (from B660 chipset)
Supports PCIe 3.0 x4

PCIe 3.0 x1 slot × 3(from B660 chipset)
M.2 slot with E-key for PCIe WiFi module only (M2_3) × 1
ディスプレイ インターフェース VGA port × 1, supports a maximum resolution of 2048x1536 60Hz, 1920x1200 60Hz
HDMI 2.1 with HDR port × 1, supporting a maximum resolution of 4K 60Hz
DisplayPort 1.4 ports with HBR3 × 1, supporting a maximum resolution of 4K 60Hz
ストレージ M.2 Gen4 x4 64Gbps slot × 2
supports Intel Optane Technology

SATA 6Gbps × 4
RAID対応 0/1/5/10
LAN規格 Realtek® RTL8125BG 2.5Gbps LAN × 1
USB USB 3.2 Gen 2 10Gbps × 3(2 Type-A + 1 Type-C)
USB 3.2 Gen 1 5Gbps × 3(2 Type-A + 1 Type-C)
USB 2.0 × 6
オーディオ Realtek® ALC897 Codec
8-Channel (7.1) HD Audio with Audio Boost
フォームファクター ATX
OS Windows® 11 64-bit
Windows® 10 64-bit
重量 1.32Kg(パッケージ込)
寸法 282×272×80mm(パッケージ)

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
