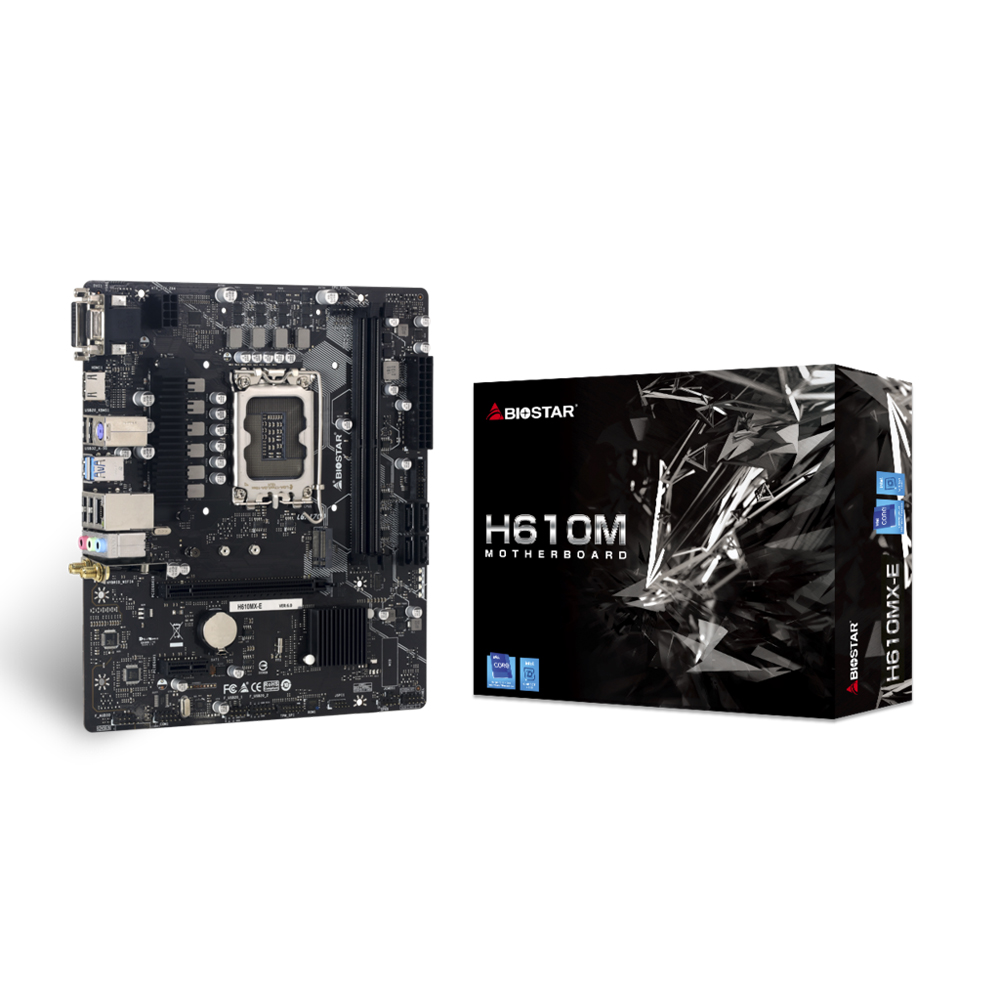

H610MX-E

H610MX-E

Intel H610チップセット搭載MicroATXマザーボード
10フェーズVRM搭載、HDMI・DVI-D・D-Sub 15pinに対応

・Intel H610チップセット搭載
・第12世代インテル® Core™プロセッサー対応
・「Super Hyper PWM」による10フェーズVRM構成
・PCIe 4.0(x16)スロットやM.2スロットを装備
・インテル製ギガビットLAN 搭載、Wi-Fiカード増設にも対応
・起動エラー時、発生個所の確認が簡単にできる「Debug LED」機能
・メモリースロット:DDR4-3200×2(最大64GB)
・拡張スロット:PCIe 4.0(x16)×1、PCIe 3.0(x1)×1
・ストレージ:SATA 3.0(6Gbps)×4、M.2(M Key)ソケット(M2_PCIEG3_32G_SATA)×1
・LAN:Intel I219VギガビットLAN×1
・映像出力:HDMI×1、DVI-D×1、D-Sub 15pin×1
・オーディオ:Realtek ALC897、7.1ch、HD Audio
・フォームファクター:MicroATX(208×236mm)

第12世代インテルCoreプロセッサーをサポートするIntel H610チップセットを採用するMicroATXマザーボード「H610MX-E」。電源回路は、安定した出力可能にする「Super Hyper PWM」による10フェーズ構成で、固体コンデンサーには超低ESR設計の「Super Durable Solid Caps」を採用。これにより、TDP125Wの最上位プロセッサーに対応します。PCIe 4.0(x16)スロットやM.2スロットを装備し、インテルギガビットLANを搭載。別途、Wi-FiアンテナとM.2のWi-Fiカードをご用意いただくことで、Wi-Fi6に対応します。

低価格ながらも品質と安定性を重視しており、第12世代インテル Core プロセッサーの性能をフルに引き出すことができます。エントリーユーザーはもとよりスマートビジネスソリューションにも最適なコストパフォーマンスの高いマザーボードです。




Intel H610チップセット搭載

第12世代インテル® Core™プロセッサーをサポートするIntel H610チップセットを搭載したMicroATXマザーボードです。PCIe 4.0やDDR4-3200メモリーに対応しており、小型ながらも優れたコストパフォーマンスを発揮します。

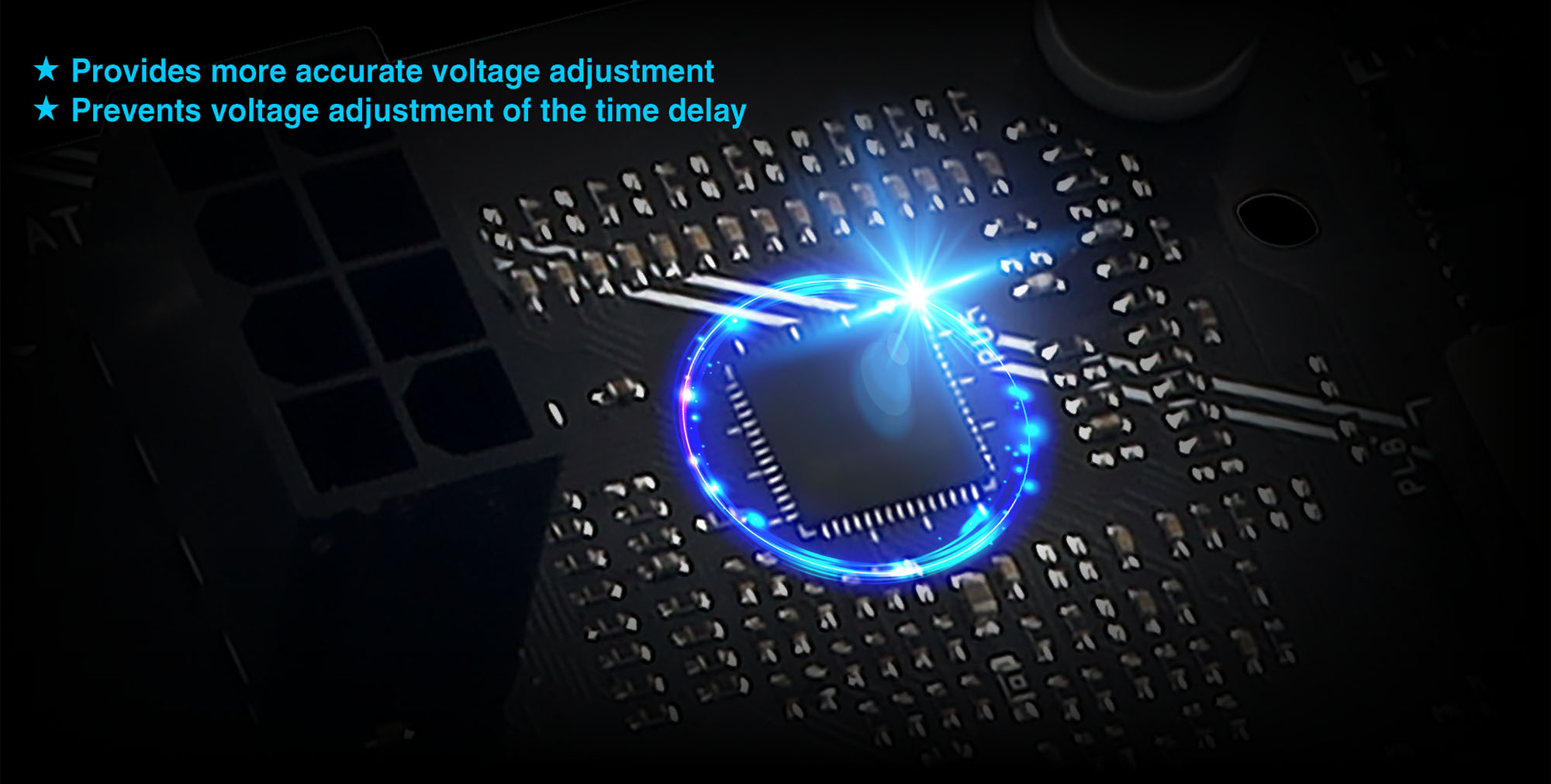

「Super Hyper PWM」採用の10フェーズVRM

10フェーズの電源回路にPWMコントローラー「Super Hyper PWM」を採用。
また、超低ESR設計の固体コンデンサー「Super Durable Solid Caps」など、高品質かつ耐久性の高いパーツで構成しており、安定した電力供給が可能です。
TDP125Wの最上位プロセッサーにも対応しています。

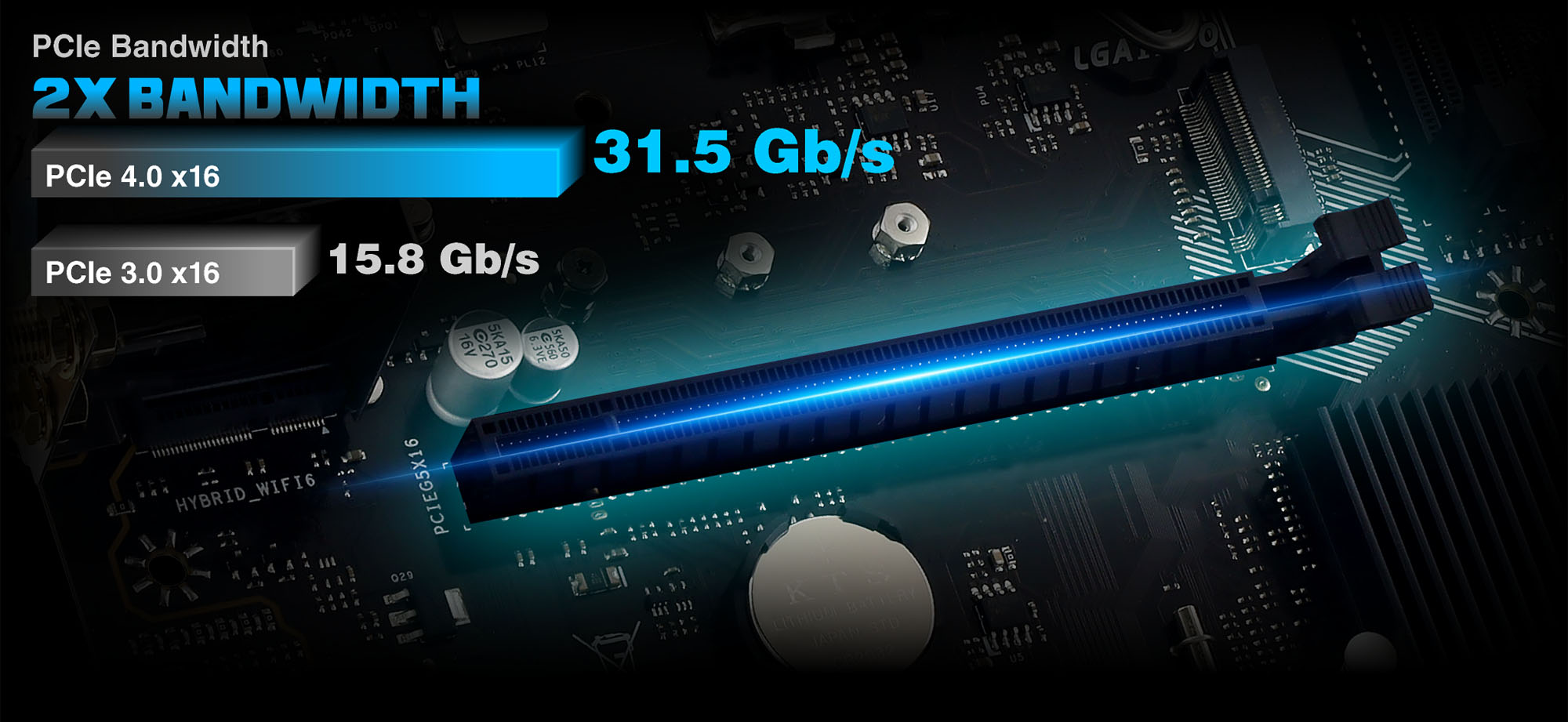

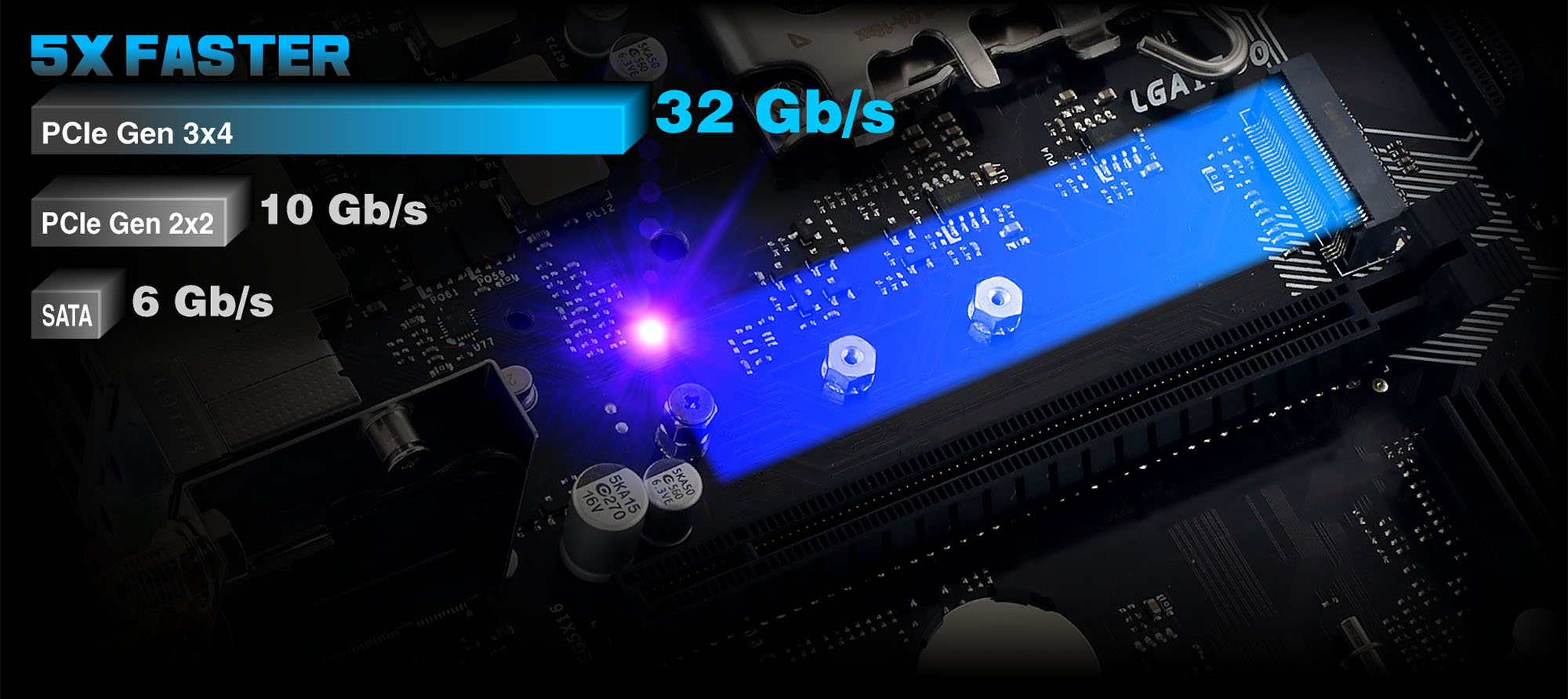

PCIe 4.0(x16)スロットやM.2スロットを装備

PCIe 4.0(x16)スロットを装備しており、拡張性を確保しています。また、PCIe 3.0(x4)の帯域幅のよる最大32Gb/sの転送速度を実現することができるM.2スロットを装備。
SATA 6GbpsおよびPCIeインターフェースでの動作に対応しており、小型でより柔軟性のあるパーツ構成が実現できます。







インテルギガビットLAN搭載・Wi-Fiカードにも対応

Intel I219VによるギガビットLANを搭載し、高速ネットワークを構築できます。
また、Wi-Fi対応のアンテナ端子とM.2 KeyEスロットを装備しており、別途、Wi-FiアンテナとM.2のWi-Fiカードをご用意いただくことで、Wi-Fi6に対応します。

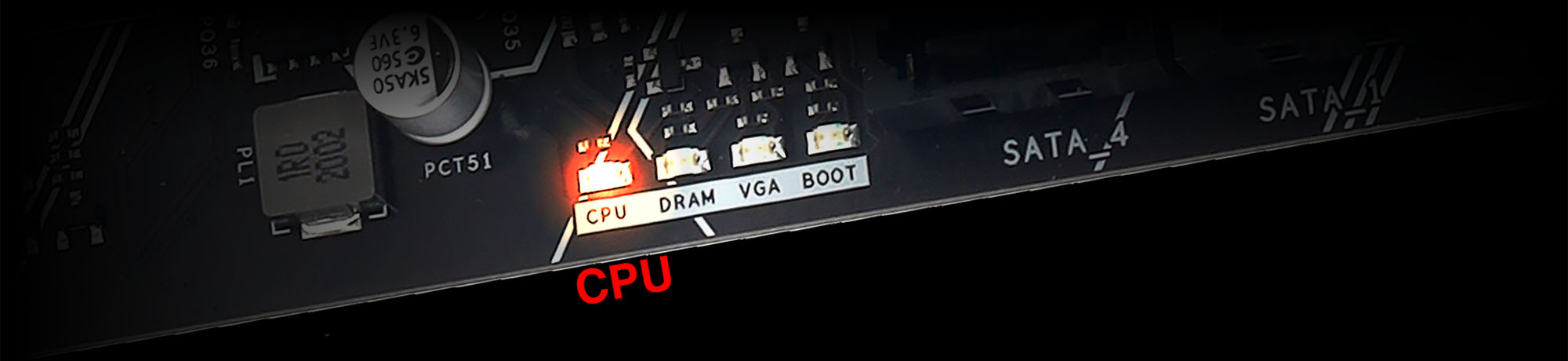

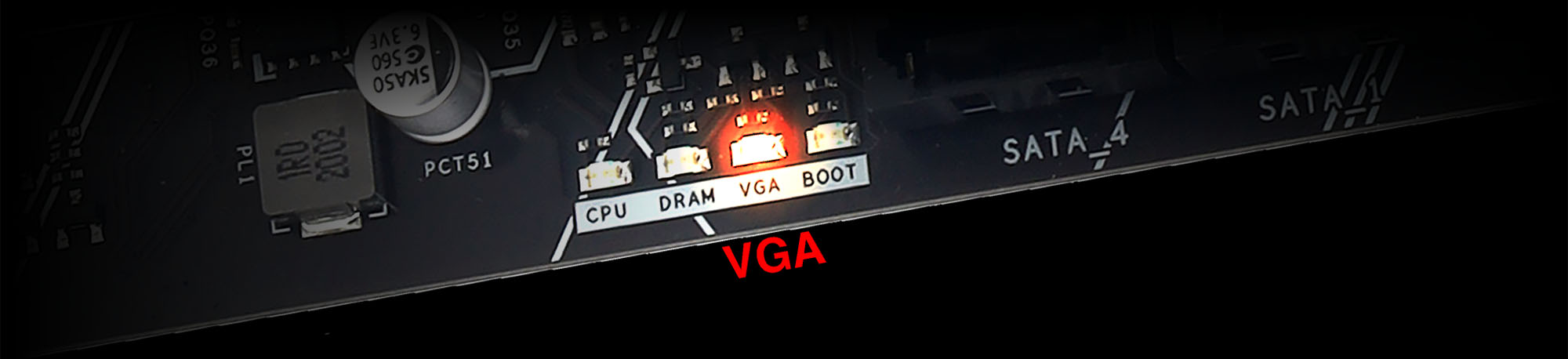

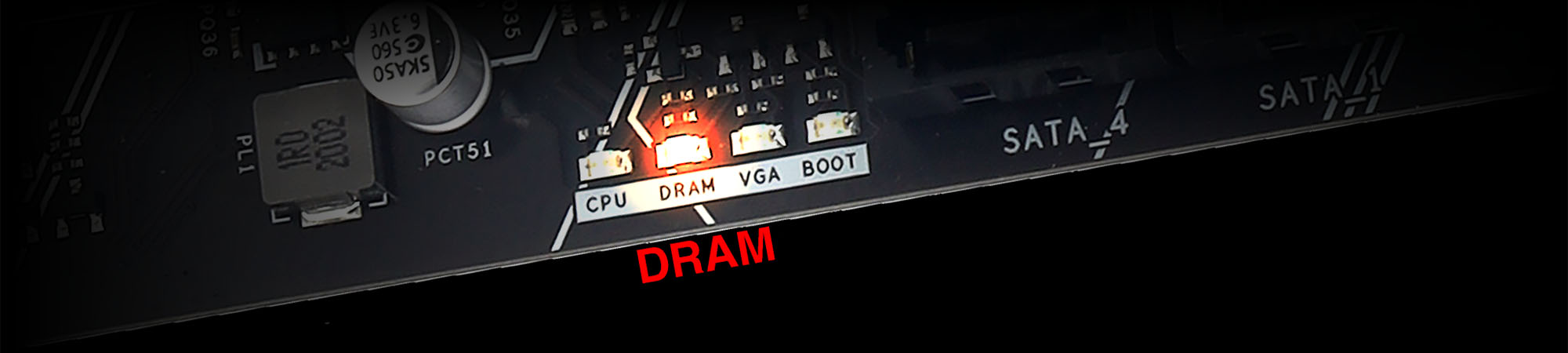

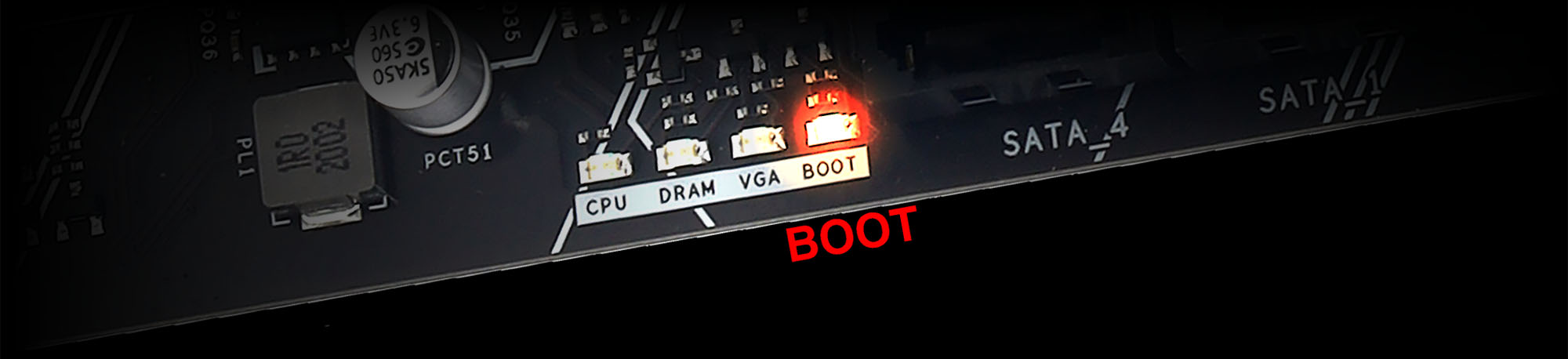

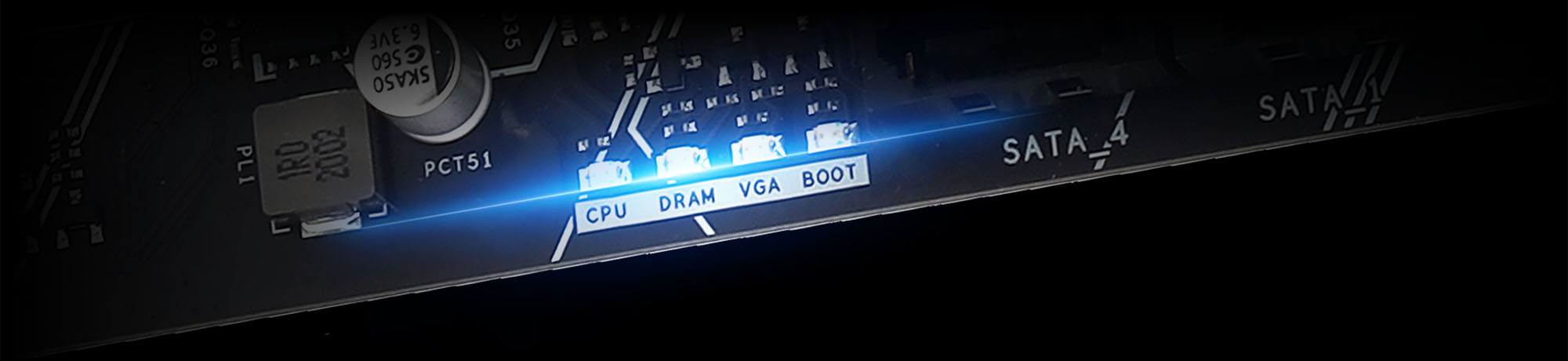

起動エラー時、発生個所を知らせる「Debug LED」

システム起動時にCPUやグラフィックカードが検出されない場合、その異常個所をLEDの点灯によって知らせる「Debug LED」機能を搭載。
トラブル発生時の対処がスムーズになります。

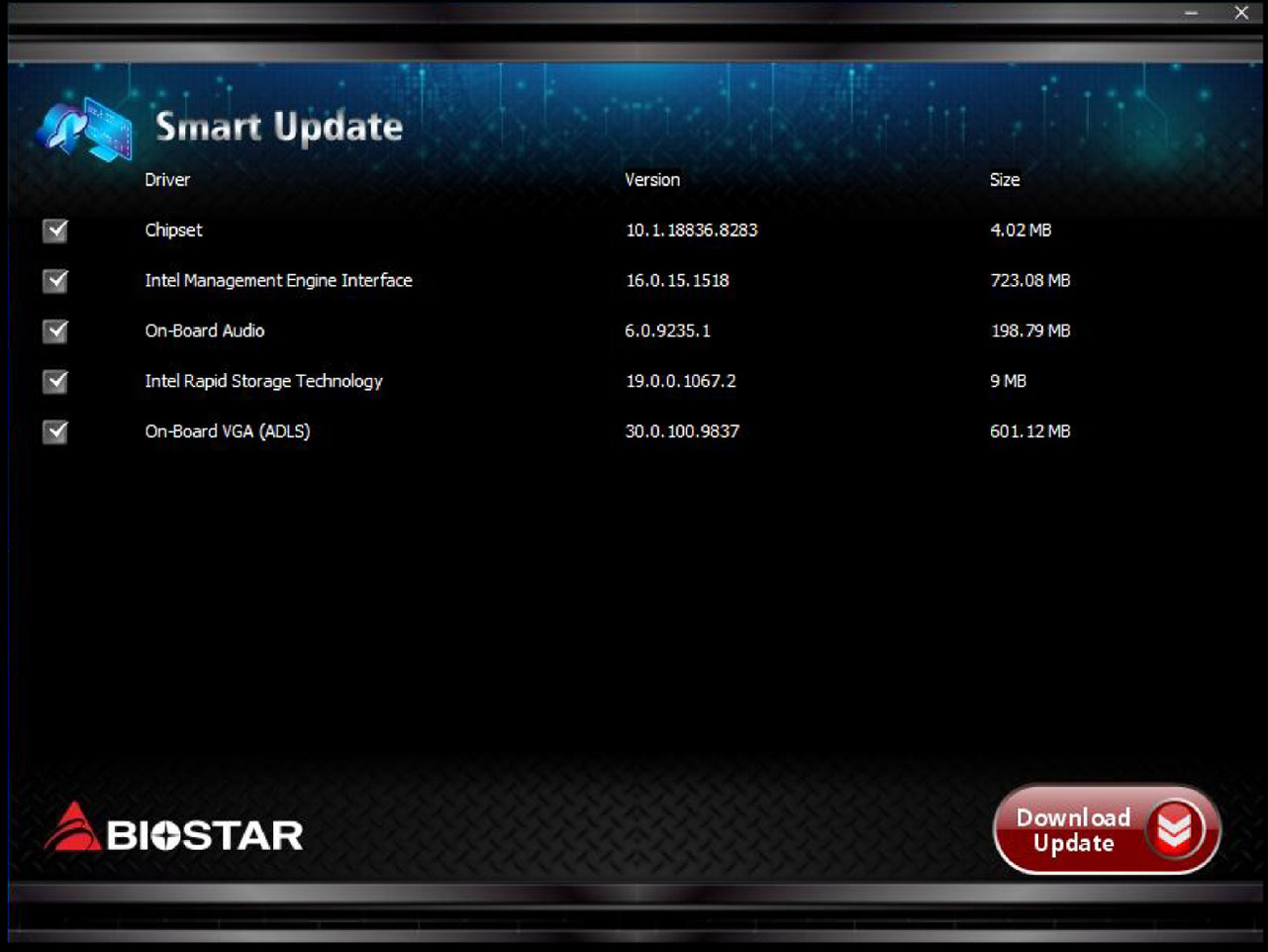

ドライバーアップデートユーティリティ「Smart Update」

ユーティリティ「Smart Update」を使うことで、ドライバーのオンラインアップデートを簡単に実行できます。
BIOSTAR公式サイトからドライバーをダウンロードし、マザーボードへ自動的にインストールしてくれます。






製品名 H610MX-E
型番 H610MX-E
JAN 4712960685758
フォームファクター MicroATX(208×236mm)
チップセット Intel® H610
対応ソケット LGA1700
対応CPU 第12世代インテル® Core™プロセッサー
メモリースロット DDR4-1866/2133/2400/2666/2933/3200
DDR4 DIMMメモリースロット x 2 最大64GBまでサポート
デュアルチャンネルをサポート
各DIMMスロットは非ECC4/ 8/ 16/ 32GBのDDR4メモリモジュールをサポート
Intel® Extreme Memory Profile (XMP)に対応
拡張スロット PCIe 4.0(x16)×1
PCIe 3.0(x1)×1
ストレージ SATA 3.0(6Gbps)×4
M.2 (M Key) ソケット(M2_PCIEG3_32G_ SATA)×1
※M.2 Type2242/2260/2280 SSDモジュールをサポート
※PCIe 3.0x4 (32Gb/s)-NVMe/ AHCI SSD & SATA SSDをサポート
VRM 10フェーズ
USB USB 3.2 (Gen1)ポート×4(背面I/O:×2、内部ヘッダー経由:×2)
USB 2.0ポート×8(背面I/O:×4、内部ヘッダー経由:×4)

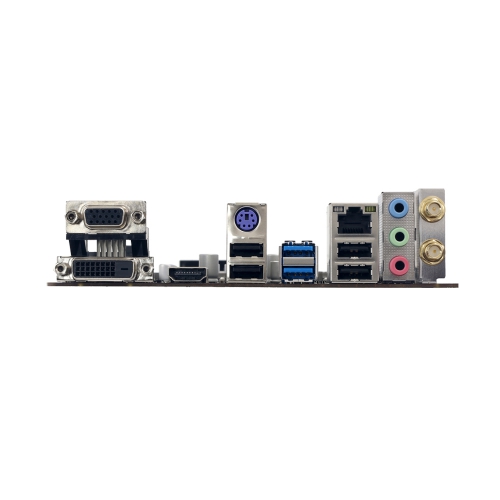

リアI/O Wi-Fiアンテナポート*×1
PS/2ポート(キーボード/マウス兼用)×1
HDMI×1
DVI-D×1
D-Sub 15pin×1
USB 3.2 (Gen1) ポート×2
USB 2.0 ポート×4
LAN ポート×1
オーディオ×3
*別途、Wi-Fiカードとアンテナをご用意ください。
内部I/O SATA IIIコネクター (6Gb/s)×4
M.2 (E Key) ソケット×1
※2230 type Wi-Fi、Bluetoothモジュール、Intel®CNViをサポート
USB 2.0 ヘッダー×2
※各ヘッダーは2つのUSB 2.0ポートをサポート
USB 3.2 (Gen1) ヘッダー×1
※各ヘッダーは2つのUSB 3.2 (Gen1)ポートをサポート
8-ピン電源コネクター×1
24-ピン電源コネクター×1
CPUファンコネクター×1
システムファンコネクター×1
フロントパネルヘッダー×1
フロントオーディオヘッダー×1
内部ステレオスピーカーヘッダー×1
CMOSクリア用ヘッダー×1
COMポートヘッダー×1
TPMヘッダー×1

※M.2 (E Key) Wi-Fiカードは本製品に付属していません。
LAN Intel I219VギガビットLAN 10/100/1000 Mb/s
映像出力 HDMI×1
DVI-D×1
D-Sub 15pin×1
オーディオ Realtek ALC897、7.1ch、HD Audio
OS Windows 11(64bit)/Windows 10(64bit)
付属品 SATAケーブル×2
I/Oシールド×1
ドライバーDVD×1
簡易マニュアルシート(英語)×1
※日本語マニュアルはメーカー公式サイトの製品ページよりダウンロードできます。
保証期間 1年

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
