B660GTN

B660GTN

B660チップセット搭載・DDR4モデル
ゲーミング向け〈RACING〉シリーズ・Mini-ITXマザーボード
60A 9フェーズVRM・PCIe 5.0スロット・Realtek 2.5ギガビットLANを搭載

・Intel B660チップセット搭載
・DDR4をサポート
・60A Dr.MOS採用の9フェーズVRM搭載
・PCIe 5.0スロット装備
・USB 3.2 (Gen2) Type-Aポート搭載で転送速度は最大10Gbps
・「VIVID LED DJ」にてLEDをコントロール
・メモリースロット:DDR4 5000+(OC)×2(最大64GB)
・拡張スロット:PCIe 5.0(x16)×1
・ストレージ:SATA 3.0(6Gbps)×4
M.2 PCIe 4.0x4 (64Gb/s)×1、M.2 PCIe 4.0x4 (64Gb/s) & SATA 3.0(6Gb/s)×1
・LAN:Realtek RTL8125B 2.5ギガビットLAN×1 ※雷サージガード「2.5GUARD」を装備
・Wi-Fi:Wi-Fiアンテナポート×2、M.2 E Keyソケット*×1 ※Wi-Fiカードおよびアンテナは付属していません
・映像出力:HDMI 2.0×1、DP×1
・オーディオ:Realtek ALC1220、7.1ch、HD Audio、Hi-Fi(フロント+リア)
・フォームファクター:Mini-ITX(170×170mm)

*本製品は、2.4GHz/5GHz/6GHz帯に対応するWi-Fi 6Eカードの搭載が可能ですが、2022年1月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。

※本製品はご購入日より1カ月以内に、「BIOSTAR VIP CARE」にて製品登録を行なうと保証期間を延長することができます。
詳しくは
こちらをご覧ください。

※申込期限は2022年12月31日まで

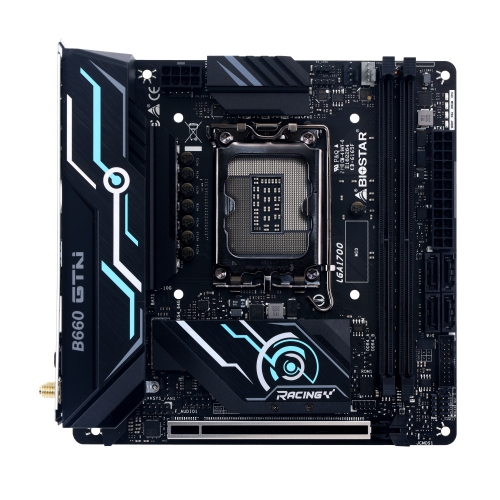

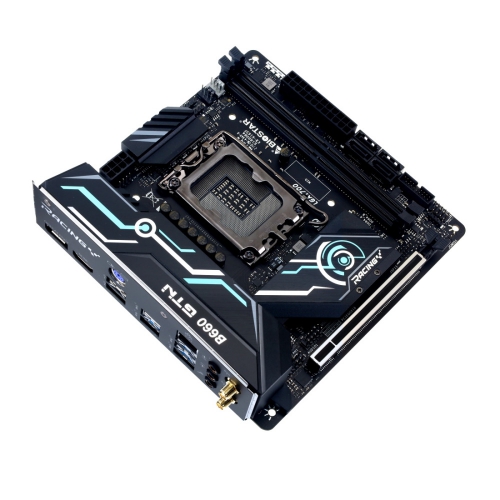

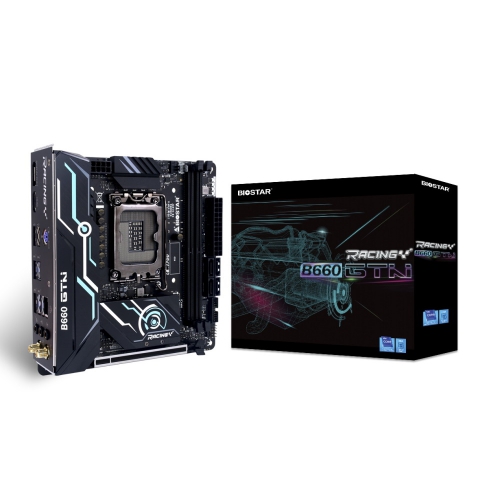

BIOSTARより、B660チップセットを搭載するゲーミング向け〈RACING〉シリーズのMini-ITXマザーボード「B660GTN」が登場。
小さなボード上に9フェーズ 60A Dr.MOSの電源回路を搭載し、Super Durable Inductorや1万時間耐久品の固体コンデンサーを使用するなど、妥協のない作りになっています。

最新のPCIe 5.0スロットやM.2 PCIe 4.0スロットを装備。ネットワークはRealtek 2.5ギガビットLANを搭載しており、またWi-Fiカード*に対応するM.2 E Keyソケットを備えています。ライティングは付属のソフトウェア「VIVID LED DJ」で制御することができ、RGBおよびARGBヘッダーを備える「LED ROCK ZONE」にて同期も可能です。

さらに、DDR4 5000+(OC)のメモリースロットおよびUSB 3.2(Gen2) Type-Aポートを搭載。映像出力端子にHDMI 2.0×1、DP×1を備えています。

* Wi-Fiカードおよびアンテナは付属していません。別途ご用意ください。






Dr.MOS採用の強力なVRM

エネルギー変換効率を高め、発熱量を低減するDr.Mosチップを採用した強力な電源回路を搭載。また、Digital PWMがシステム効率を向上し、高クロックのCPU搭載時やオーバークロックの際にも安定した動作を可能にします。部品には超耐久チョーク「Super Durable Inductor」や1万時間耐久品の個体コンデンサーを使用し、製品の耐久性や安定性を高めています。










PCIe 5.0・M.2 PCIe 4.0対応

拡張スロットはPCIe 4.0と比べ、データ帯域が2倍となるPCIe 5.0に対応。PCIe.4.0製品との下位互換性も備えています。
PCIe4.0ストレージはM.2 PCIe.3.0と比べ、データ帯域が2倍となるM.2 PCIe 4.0に対応しており、高速データアクセスが可能です。

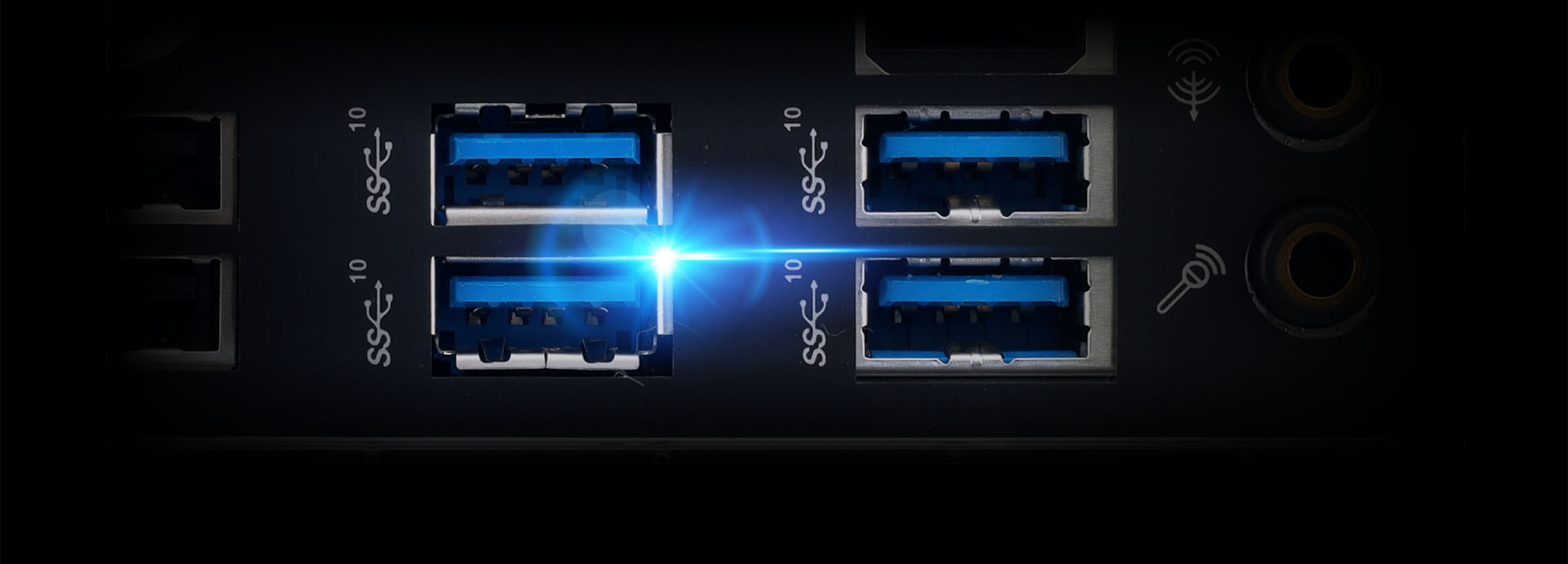

USB 3.2 (Gen2) Type-Aポート搭載

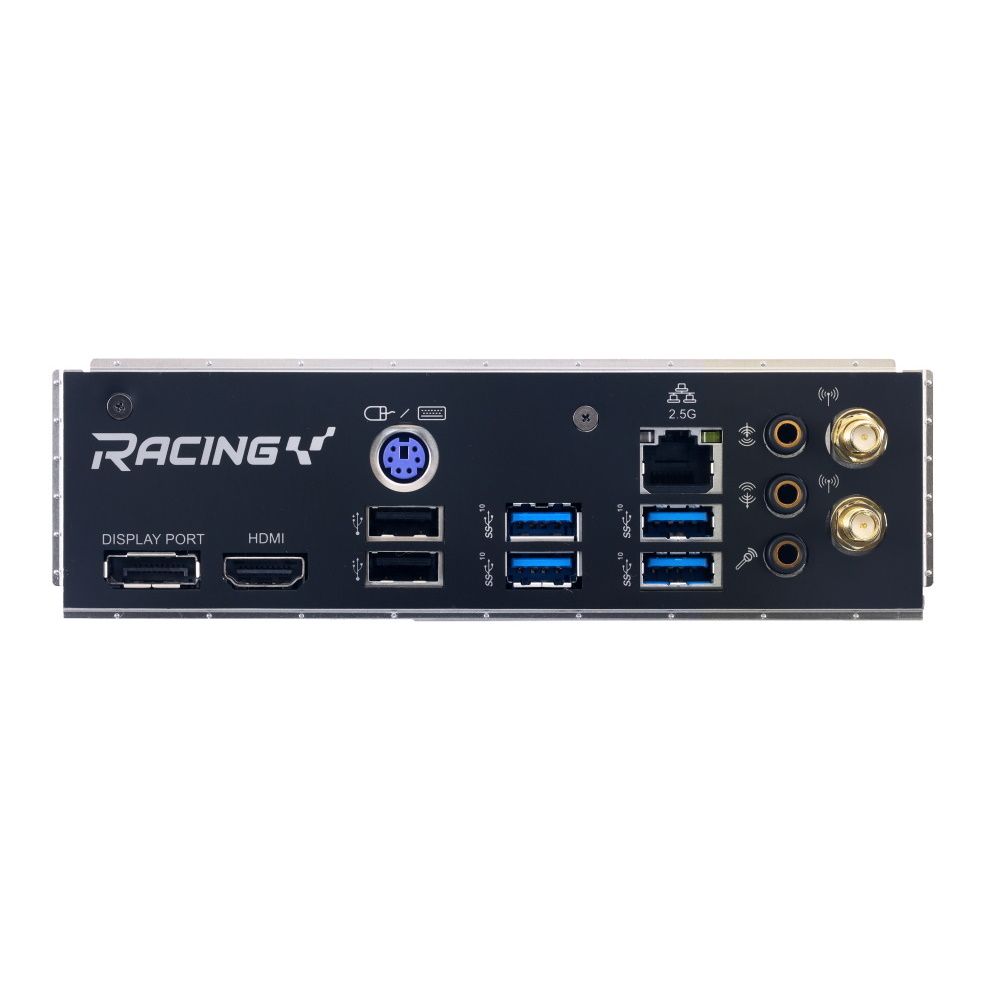

「B660GTN」はUSB 3.2 (Gen2) Type-Aポートを背面I/Oに×4搭載しており、転送速度は最大10Gbpsとなります。








2.5G LAN 搭載・Wi-Fiカード対応

Realtek「RTL8125B」による2.5ギガビットLANを搭載し、高速ネットワークを構築できます。落雷やサージからのダメージを防ぐ「2.5GUARD」を装備しているので、安心してお使いいただけます。
また、Wi-FI対応のアンテナ端子とM.2 E Keyソケットを装備しており、別途、Wi-FiアンテナとM.2のWi-Fiカードをご用意いただくことで、Wi-Fi機能に対応します。

※本製品は、2.4GHz/5GHz/6GHz帯に対応するWi-Fi 6Eカードの搭載が可能ですが、2022年1月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。
誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。








LEDを制御する「VIVID LED DJ」

BIOSTAR独自のソフトウェア「VIVID LED DJ」にて、マザーボードに接続したLED搭載パーツの色や明るさなどをカスタマイズできます。
また、「LED ROCK ZONE」としてRGB 12V LEDヘッダー、ARGB 5V LEDヘッダーを備えており、市販のLEDストリップを接続して、ライティングをコントロールすることも可能です。









BIOSTARマザーボード保証期間延長について

「B660GTN」は、購入日から1カ月以内に「BIOSTAR VIP Care」 WEBサイトにて製品登録を行なうと、通常1年間の保証期間を4年間に延長することができます。
※申込期限は2022年12月31日までとなります。

詳しくはこちらをご覧ください。
●BIOSTAR B660マザーボード保証期間延長の登録方法について
https://www.aiuto-jp.co.jp/products/page_109.php








製品名 B660GTN
型番 B660GTN
JAN 4712960685673
フォームファクター Mini-ITX(170×170mm)
チップセット Intel® B660
対応ソケット LGA1700
対応CPU 第12世代Intel® Core™プロセッサー
メモリースロット DDR4 DIMMメモリースロット×2(最大64GB)
DDR4 5000+(OC)/4300(OC)/4133(OC)/4000(OC)/3800(OC)/3600(OC)/
3200/2933/2800/2666/2400/2133/1866
デュアルチャンネルをサポート
※各DIMMスロットは非ECC 4/8/16/32GBのDDR4モジュールをサポート
※Intel® Extreme Memory Profile (XMP)対応
拡張スロット PCIe 5.0(x16)×1
ストレージ SATA 3.0(6Gbps)×4
M.2 PCIe 4.0x4 (64Gb/s)×1
M.2 PCIe 4.0x4 (64Gb/s) & SATA 3.0(6Gb/s)×1
VRM 9フェーズ、60A Dr.MOS
CPU給電コネクター 24pin×1、8pin×1
USB USB 3.2 (Gen2):リア×4
USB 3.2 (Gen1):内部×2
USB 2.0:リア×2、内部×2
LAN Realtek RTL8125B 2.5ギガビットLAN
Wi-Fi Wi-Fiアンテナポート×2
M.2 (E Key) ソケット*×1
*2230 type Wi-Fi、Bluetoothモジュール、Intel® CNViをサポート

※M.2 (E Key) Wi-Fiカードおよびアンテナは付属していません
※本製品は、2.4GHz/5GHz/6GHz帯に対応するWi-Fi 6Eカードの搭載が可能ですが、2022年1月現在日本国内で定める電波法により6GHz帯の使用が認可されておりません。誠に恐れ入りますが、6GHz帯の使用に関しては、各種法令をご確認の上製品をご利用ください。
映像出力 HDMI 2.0×1、DP×1
オーディオ Realtek ALC1220、7.1ch、HD Audio、Hi-Fi (フロント+リア)
OS Windows 11(64bit)/Windows 10(64bit)

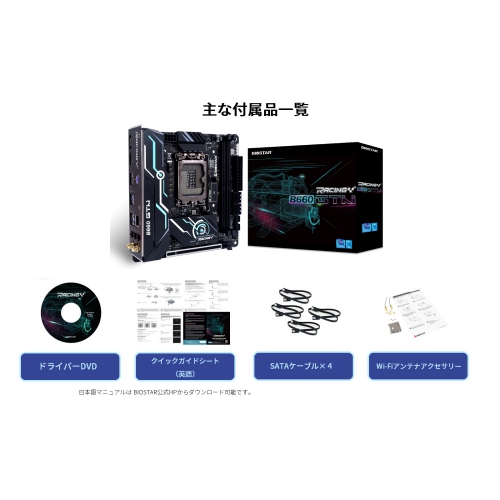

付属品 SATAケーブル×4
Wi-Fiアンテナ接続用アクセサリー×1
ドライバーDVD×1
簡易マニュアルシート*×1
*日本語マニュアルは、メーカー公式WEBサイトからダウンロードできます。
また、メーカー公式WEBサイトからもダウンロードできます。
その他 CPU OPTヘッダー×1
保証期間 1年
※本製品はご購入日より1カ月以内に、「BIOSTAR VIP CARE」にて製品登録を行なうと保証期間を4年に延長することができます。
※申込期限は2022年12月31日まで。

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
