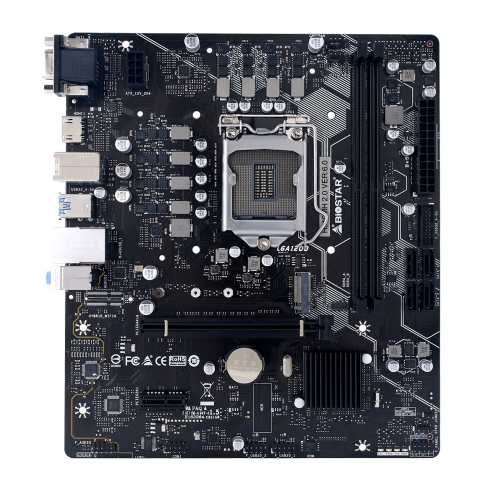

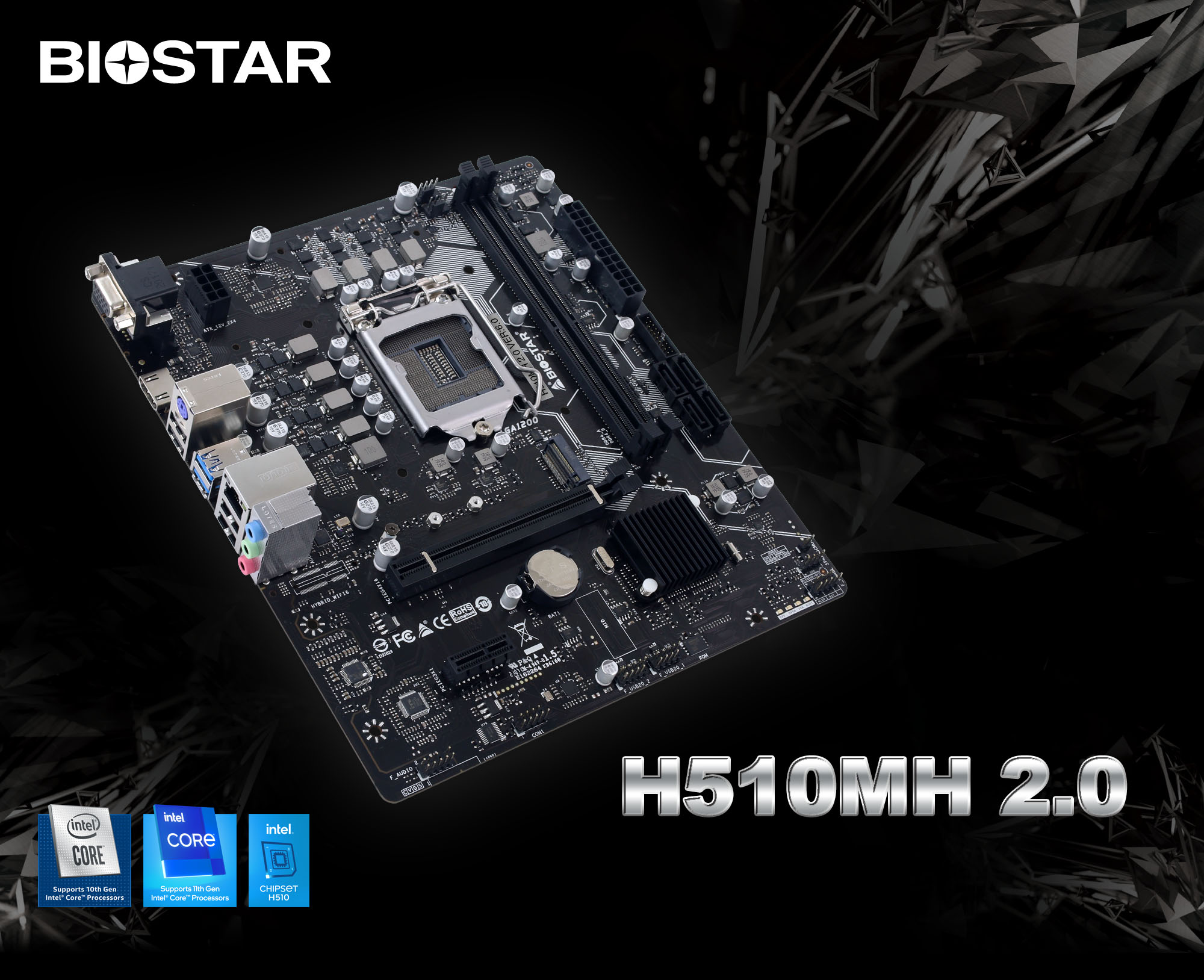

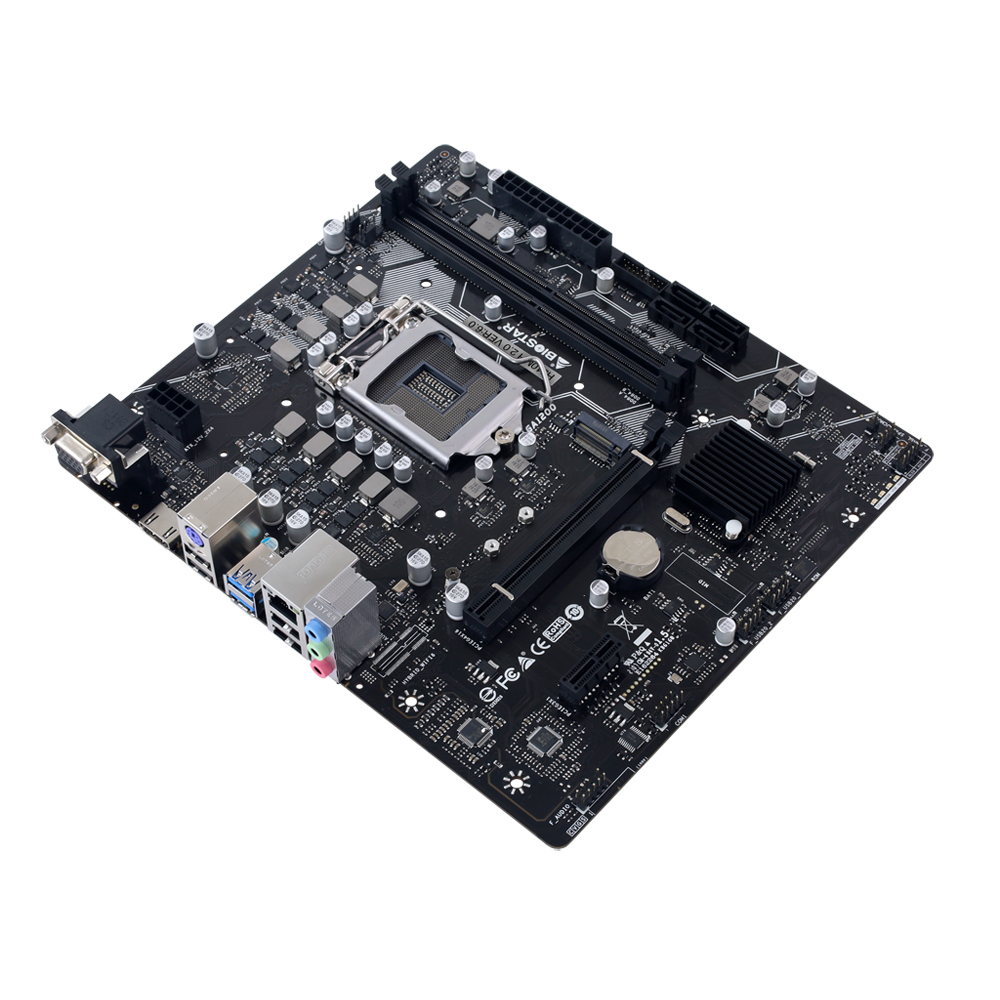

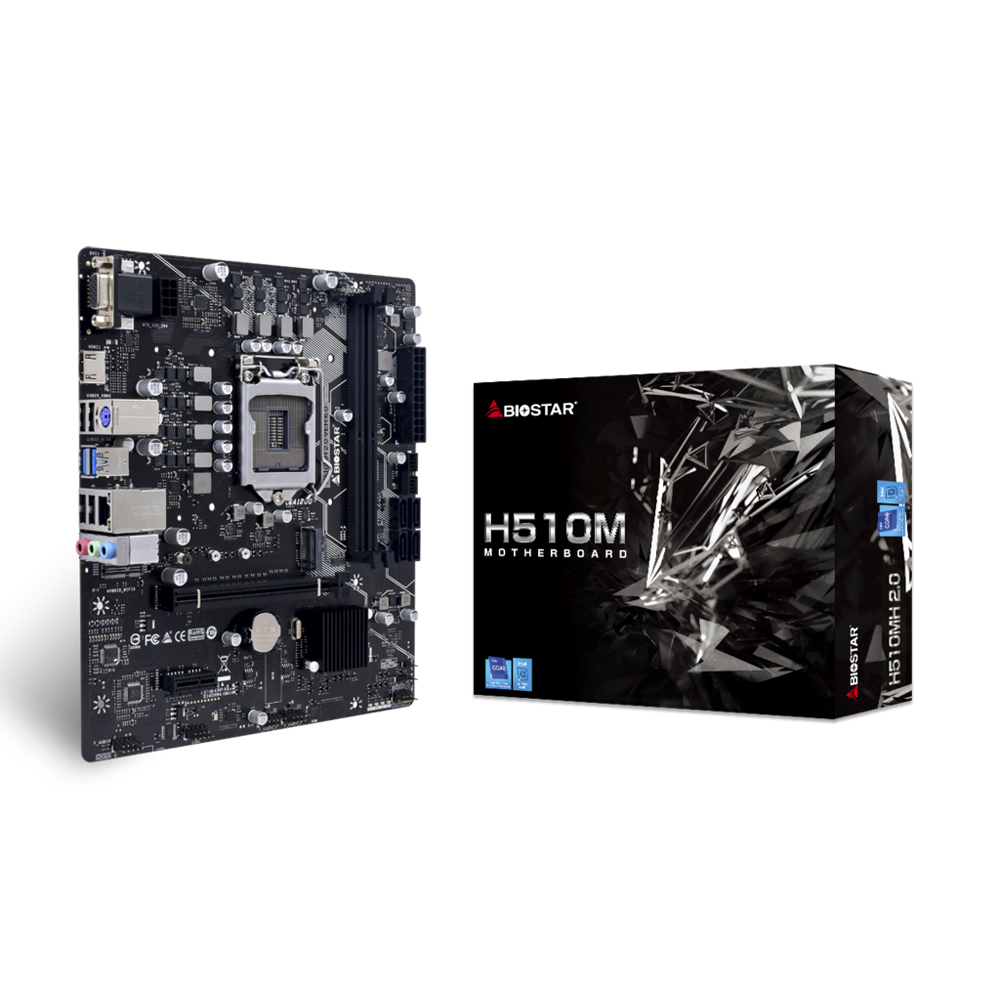

H510MH 2.0

H510MH 2.0

Intel H510チップセット搭載MicroATXマザーボード
8フェーズVRM、HDMI・D-Sub 15pinを搭載

・Intel H510チップセット搭載
・「Super Hyper PWM」による8フェーズVRM構成
・PCIe 4.0・M.2 PCIe 3.0対応

・メモリースロット:DDR4-3200×2(最大64GB)
・拡張スロット:PCIe 4.0/3.0(x16)×1、PCIe 3.0(x1)×1
                ※PCIe 4.0動作は第11世代Intel CPUを使用時のみ
・ストレージ:SATA 3.0(6Gbps)×4、M.2 PCIe 3.0(32Gb/s)& SATA(6Gb/s)×1
・LAN:Intel I219VギガビットLAN×1
・映像出力:HDMI×1、D-Sub 15pin×1
・オーディオ:Realtek ALC897、7.1ch、HD Audio
・フォームファクター:MicroATX(208×236mm)

第11世代インテル Core プロセッサーをサポートするIntel H510チップセットを採用したMicroATXマザーボード「H510MH 2.0」が登場。電源回路は、安定した出力可能にする「Super Hyper PWM」による8フェーズ構成で、固体コンデンサーには超低ESR設計の「Super Durable Solid Caps」を採用。これにより、TDP125Wの最上位プロセッサーに対応します。

メモリースロットはDDR4-3200×2(最大64GB)、拡張スロットはPCIe 4.0*/3.0(x16)×1、PCIe 3.0(x1)×1。ストレージはSATA 3.0 (6Gbps)×4、M.2 PCIe 3.0×1を搭載。ネットワークは、CPUのオーバーヘッドを低減し、他に類を見ない高いTCPとUDPのスループットを提供するIntel I219Vギガビットイーサネットコントローラーを搭載しています。映像出力はHDMI、D-Sub 15pinを搭載。
*PCIe 4.0動作は第11世代Intel CPUを使用時のみ

BIOSTAR独自のUEFI BIOSを採用しており、CPUやメモリーの状態がリアルタイムで、グラフィカルなUIにて確認できます。このほか、起動時にCPUやグラフィックカードが検出されない場合、その異常をLEDの点灯によって知らせる「Debug LED」、状況に応じてファンの回転数を制御する「A.I FAN」など、さまざまな機能を備えています。

本製品は、低価格ながらも品質と安定性を重視しており、第11世代インテル Core プロセッサーの性能をフルに引き出すことができます。エントリーユーザーはもとよりスマートビジネスソリューションにも最適なコストパフォーマンスの高いマザーボードです。





Intel H510チップセット搭載

Intel第11世代CoreプロセッサーをサポートするIntel H510チップセットを搭載したMicroATXマザーボードです。
PCIe 4.0やDDR4-3200メモリーに対応しており、低価格で小型ながらも優れたコストパフォーマンスを発揮します。

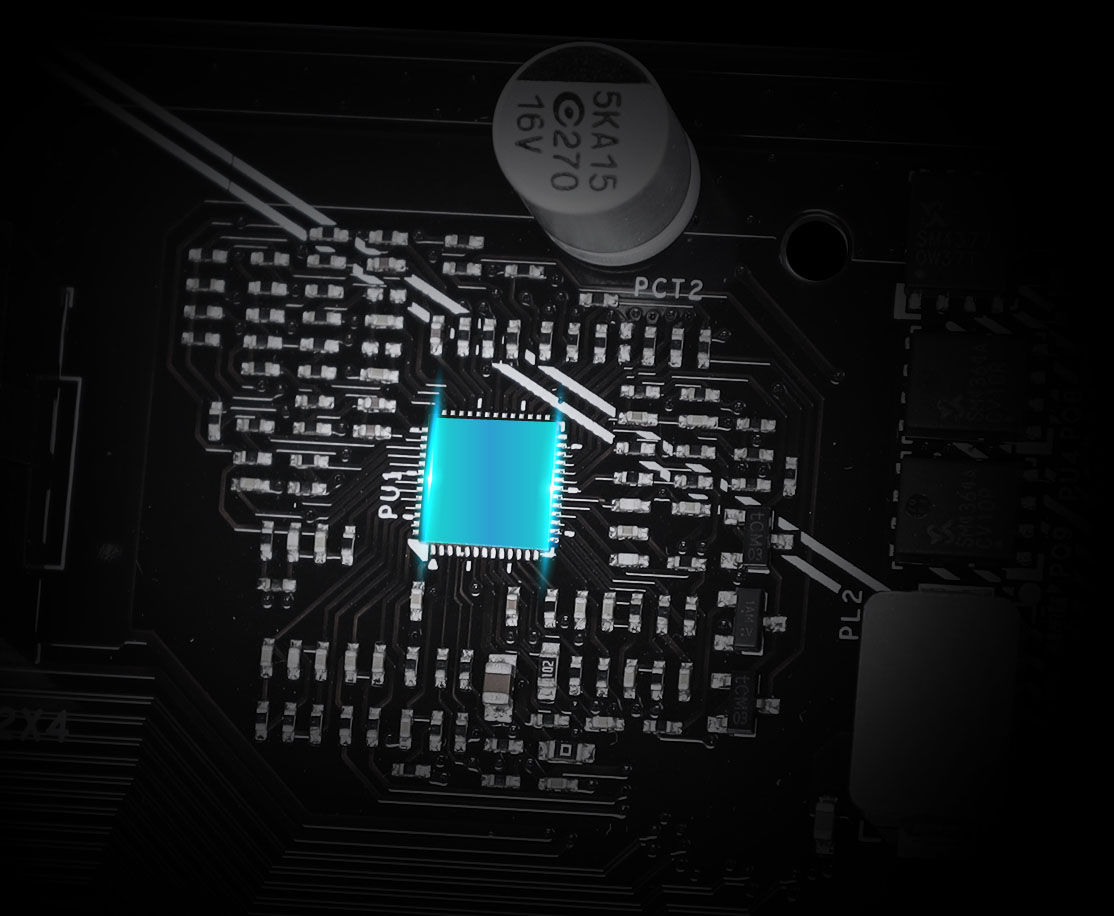

「Super Hyper PWM」採用の8フェーズVRM

8フェーズの電源回路にPWMコントローラー「Super Hyper PWM」を採用。また、超低ESR設計の固体コンデンサー「Super Durable Solid Caps」など、高品質かつ耐久性の高いパーツで構成しており、安定した電力供給が可能です。

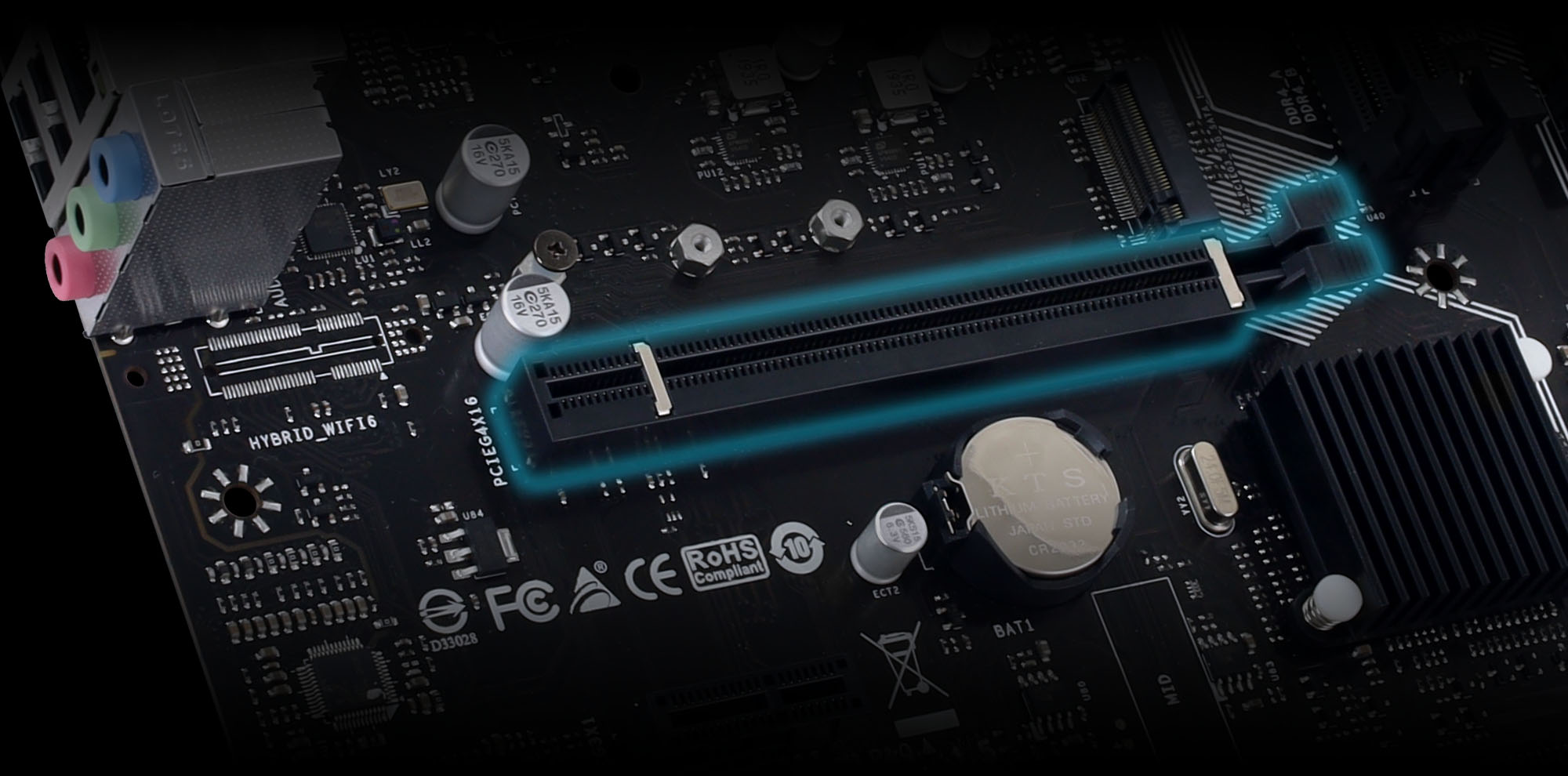

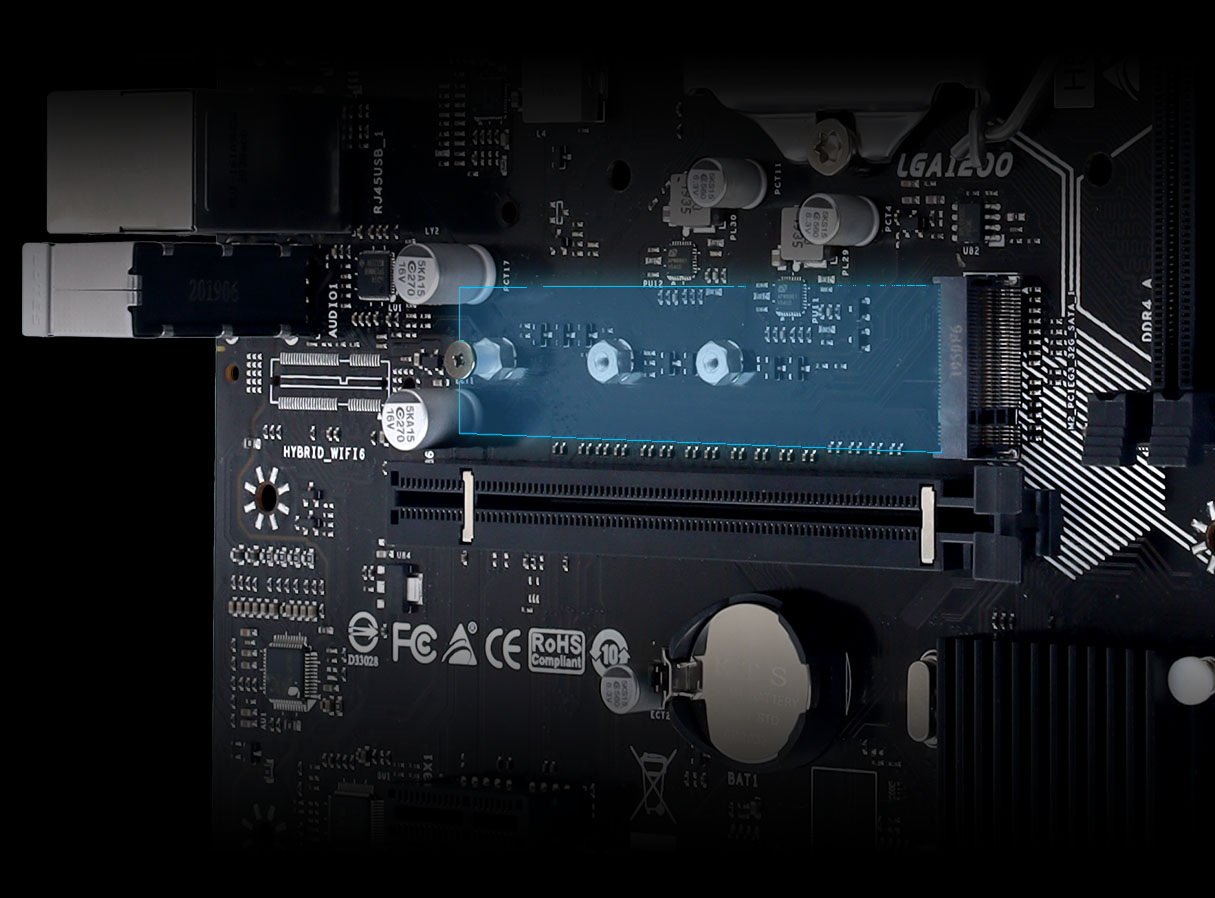

PCIe 4.0・M.2 PCIe 3.0対応

拡張スロットはPCIe 3.0と比べ、データ帯域が2倍となるPCIe 4.0に対応。ストレージはM.2 PCIe 3.0に対応しており、高速データアクセスが可能です。
※PCIe 4.0動作は第11世代Intel CPUを使用時のみ

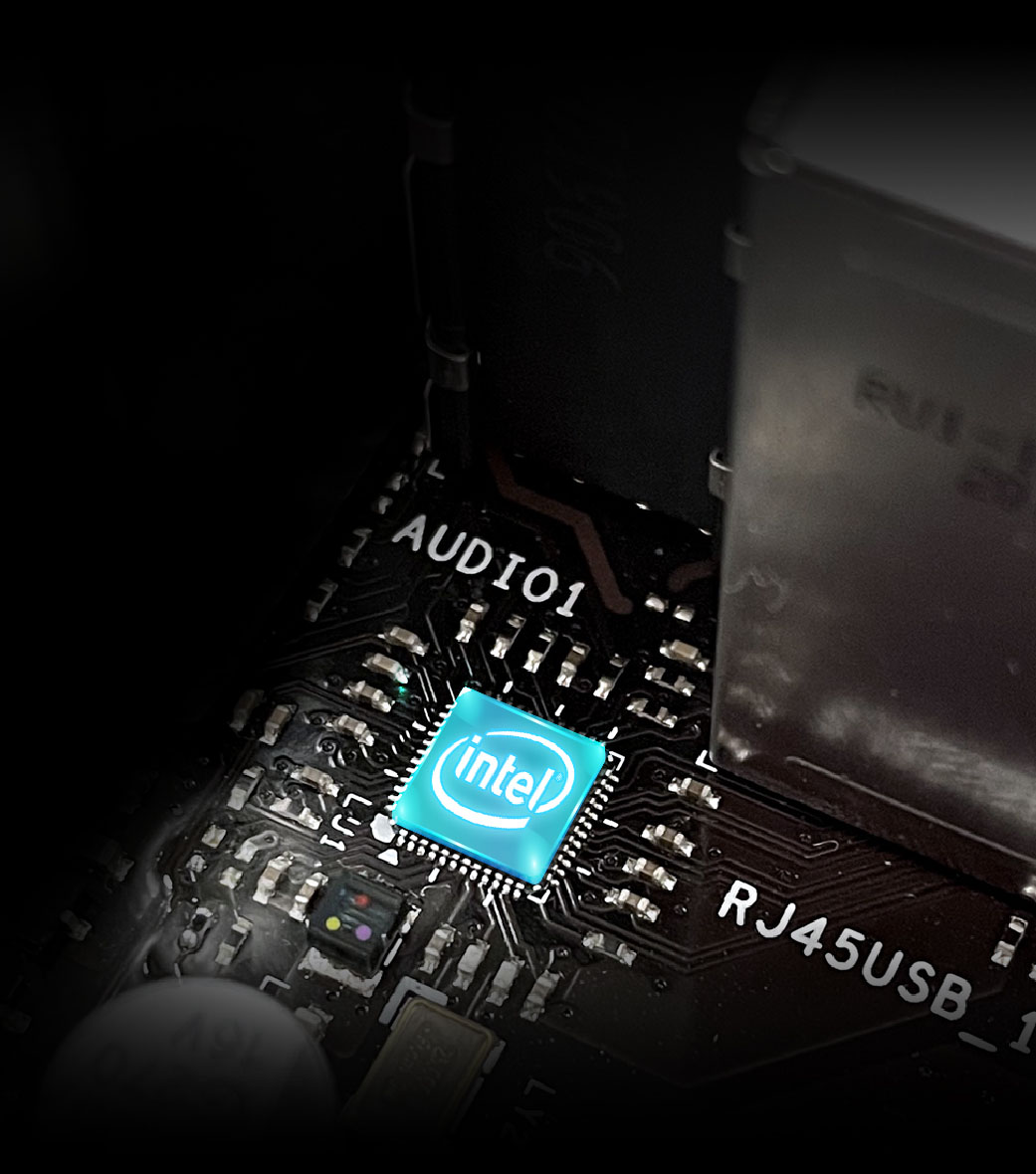

IntelギガビットLAN搭載

Intel I219VによるギガビットLANを搭載し、高速ネットワークを構築できます。









グラフィカルでわかりやすい「UEFI BIOS」

BIOSTAR独自のUEFI BIOSを採用しており、CPUやメモリーの状態がリアルタイムで確認できます。
UEFI BIOSは、視認性を高めるため、グラフィカルなUIで構成されています。







さまざまな独自機能を搭載

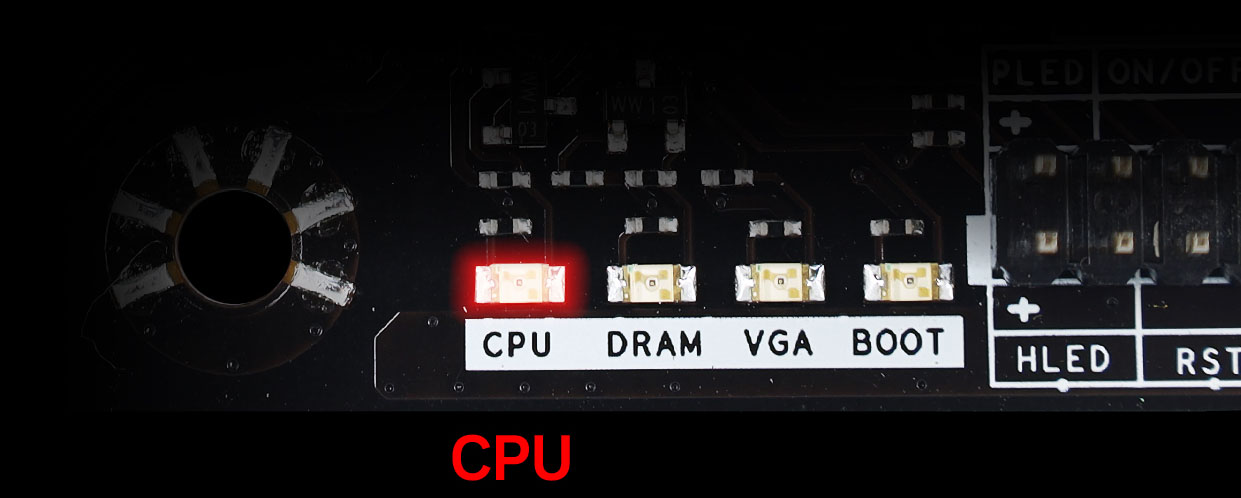

起動時にCPUやグラフィックカードが検出されない場合、その異常をLEDの点灯によって知らせる「Debug LED」、状況に応じてファンの回転数を制御する「A.I FAN」、BIOSアップデートを容易にする「BIO-Flasher」など、さまざまな機能を備えています。





製品名 H510MH 2.0
型番 H510MH 2.0
JAN 4712960685123
フォームファクター MicroATX(208×236mm)
チップセット Intel® H510
対応ソケット LGA1200
対応CPU 第11/10世代Intel® Core™プロセッサー
メモリースロット DDR4 3200/2933/2666/2400/2133/1866
DDR4 DIMMメモリー×2
最大64GB対応
※各DIMMスロットは非ECC 4/8/16/32GB DDR4モジュールをサポート
拡張スロット PCIe 4.0/3.0(x16)×1
PCIe 3.0(x1)×1
※PCIe 4.0動作は第11世代Intel CPUを使用時のみ
ストレージ SATA 3.0(6Gbps)×4
M.2 (M Key) ソケット×1
※M.2 Type2242/2260/2280 SSDモジュールをサポート
PCIe 3.0x4 (32Gb/s)
※NVMe/ AHCI SSD & SATA III (6Gb/s) SSDをサポート
※M.2スロット(M2_PCIEG3_32G_SATA_1)で、SATA SSDモジュールを使用する場合はSATA_1コネクターが無効になります。
VRM 8Phase
USB USB 3.2 (Gen1)ポート×4(背面I/O×2、内部ヘッダー経由×2)
USB 2.0ポート×6(背面I/O×4、内部ヘッダー経由×2)

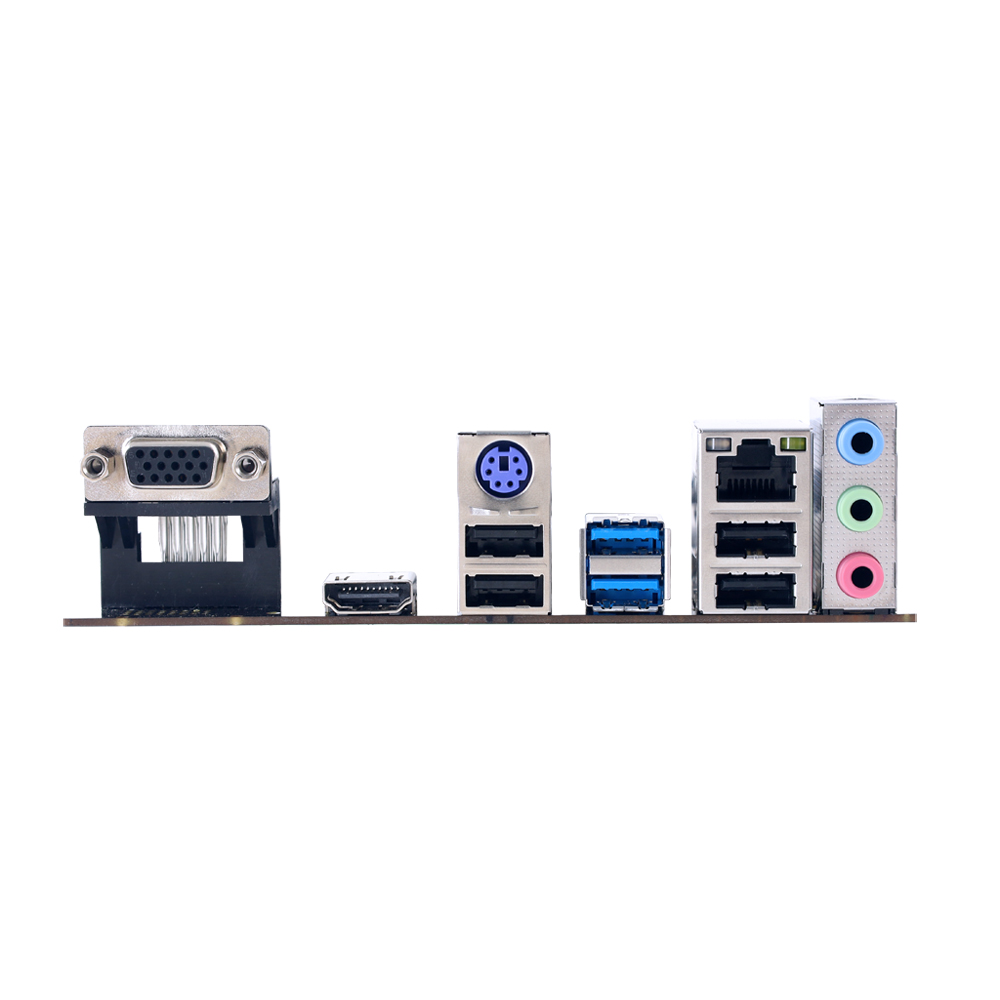

リアI/O PS/2(キーボード/マウス兼用)×1
HDMI×1
D-SUB 15pin×1
USB 3.2 (Gen1)ポート×2
USB 2.0ポート×4
LANポート×1
オーディオ端子×3
内部I/O SATA 3.0(6Gb/s)コネクター×3
USB 2.0ヘッダー×2 ※USB 2.0を2つずつサポート)
USB 3.2 (Gen1) ヘッダー×1 ※USB 3.2 (Gen1)を2つサポート
8-ピン電源コネクター×1
24-ピン電源コネクター×1
CPU ファンコネクター×1
システムファンコネクター×1
フロントパネルヘッダー×1
フロントオーディオヘッダー×1
内部ステレオスピーカーヘッダー×1
CMOSクリア用ヘッダー×1
COMポートヘッダー×1
LAN Intel I219VギガビットLAN 10/100/1000 Mb/s
映像出力 HDMI×1
D-Sub 15pin×1
オーディオ Realtek ALC897、7.1ch、HD Audio
OS Windows 11(64bit)/Windows 10(64bit)

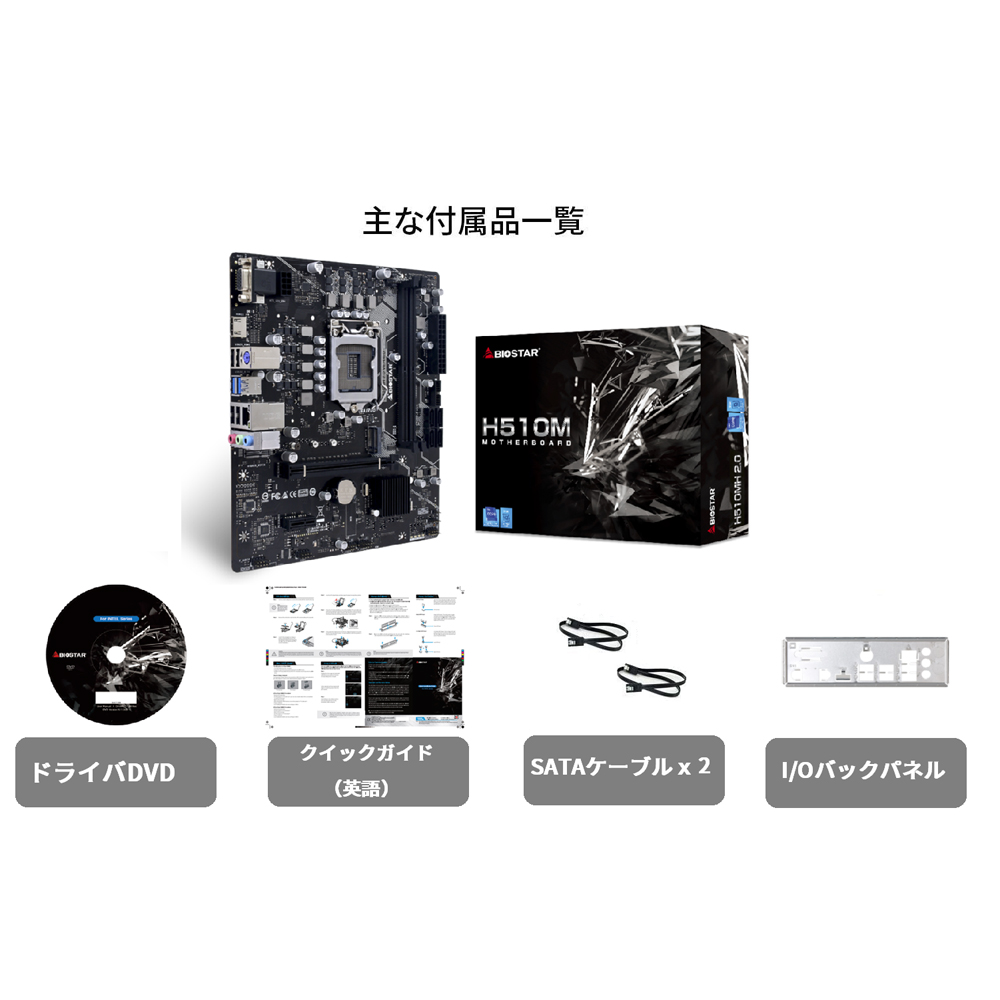

付属品 SATAケーブル×2
I/Oバックカバー×1
ドライバーDVD×1
クイックガイドシート(英語)×1
保証期間 1年

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
