TZ590-BTC DUO

TZ590-BTC DUO

最大9枚のグラフィックカードに対応・ストレージマイニングにも対応
Intel Z590 チップセット搭載・マイニング向けマザーボード

・チップセット:Intel Z590
・対応ソケット:LGA1200
・対応CPU:第11/10世代Intel Coreプロセッサー
・メモリースロット:DDR4-3600(OC)×4(最大128GB)
・拡張スロット:PCIe 3.0(x1)×8、PCIe 4.0(x8/形状x16)×1
※PCIe 4.0は第11世代Intel Coreプロセッサー使用時のみ対応
・ストレージ:SATA 3.0(6Gbps)×10、M.2(M Key)ソケット×4
・USBポート: USB 3.2(Gen1)ポート×6(背面×4+内部×2)、USB 2.0ポート×6(背面×2+内部×4)
・LAN:Intel I219V ギガビットLAN
・映像出力:HDMI×1、D-SUB 15pin×1
・オーディオ:Realtek ALC887、7.1ch、HDオーディオ
・フォームファクター:ATX(305×244mm)

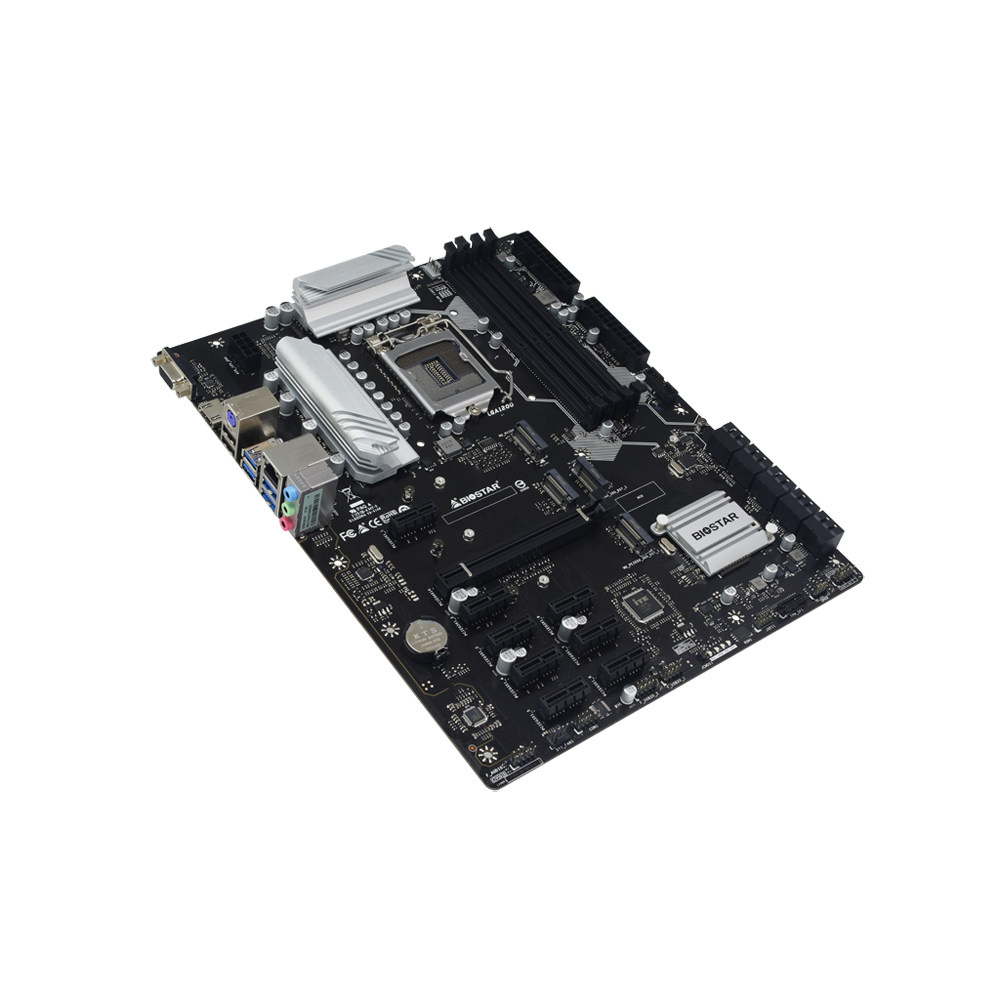

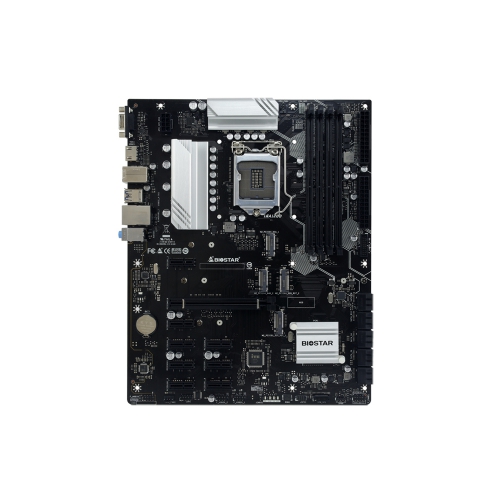

第11/10世代インテルCoreプロセッサーに対応するZ590チップセット搭載のマイニング向けマザーボード「TZ590-BTC DUO」。

拡張スロットはPCIe 3.0(x1)×8、PCIe 4.0(x8/形状x16)×1を搭載し、最大9枚のグラフィックカードの接続が可能*。SATA 3.0(6Gbps)コネクター×10とM.2スロット×4を備えており、ストレージマイニングにも対応します。また、24ピンコネクターを2個装備することで、デュアルでの電源ユニットの使用に対応し、安定した電力供給を可能にします。
*別途ライザーケーブルをご用意ください。

メモリースロットはDDR4-3600(OC)×4(最大128GB)をサポートし、USB 3.2(Gen1)×6、USB 2.0×6を装備。Intel I219V ギガビットLANを採用しており、ゲームなどのカジュアルな使用にも対応します。

起動時にCPUやグラフィックカードが検出されない場合、その異常をLEDの点灯によって知らせる「Debug LED」や、過電圧発生時にシステムを保護する「OC / OV /OH Protection」、など、安全性を向上するさまざまな機能を備えています。また、シリアルポートヘッダーも搭載しており、対応する旧来の機器やシステムを活用することができます。

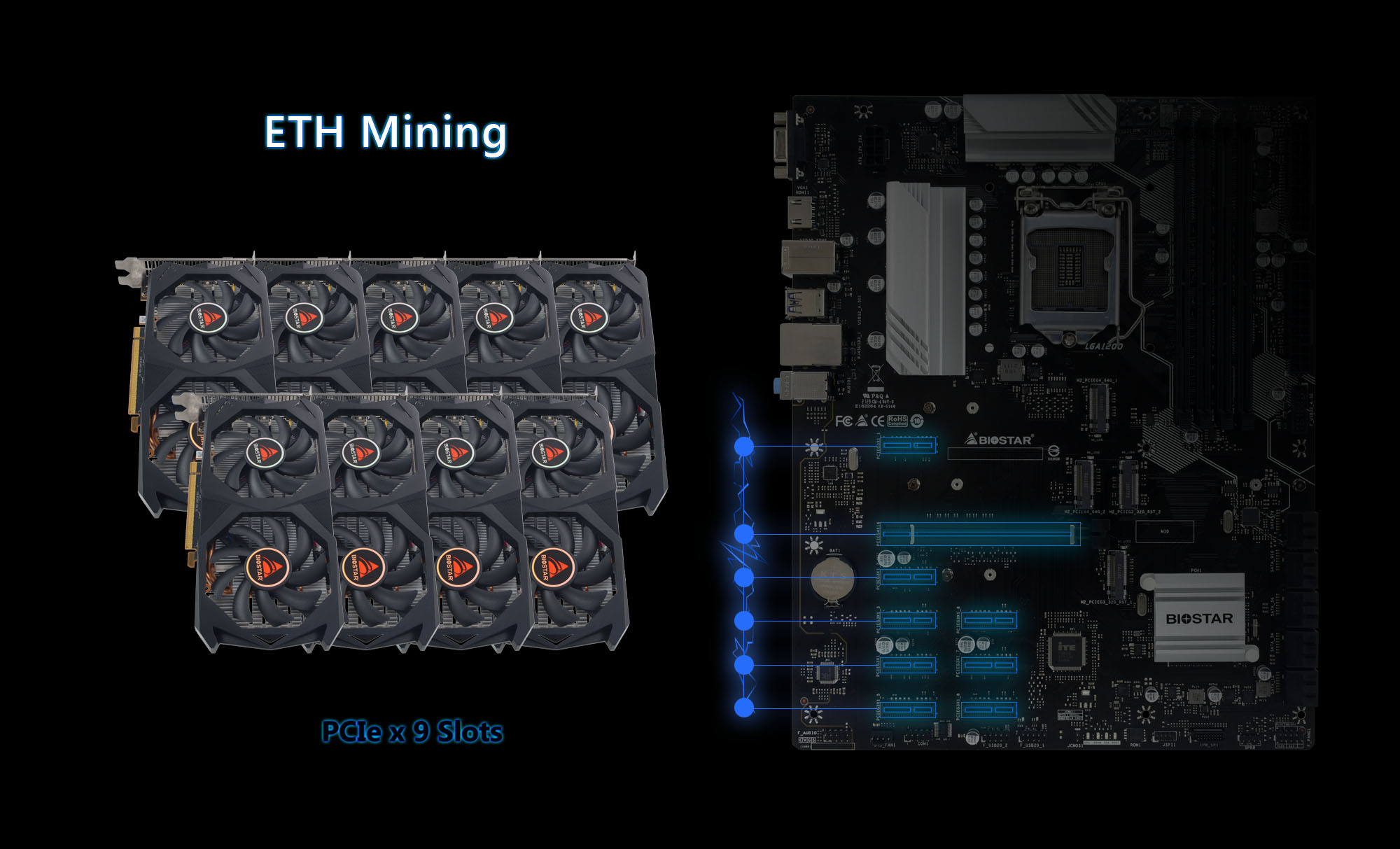

最大9枚のグラフィックカードに対応

PCIe 3.0 (x1)スロット×8、PCIe 4.0(x8/形状x16)*スロット×1を備え、最大9枚のグラフィックカードをサポート**。PCIeスロットはライザーケーブル***が密集しないよう間隔をもたせて設置しており、過電流やショートを防止します。

*PCIe 4.0は第11世代Intel Coreプロセッサー使用時のみ対応
**8枚以上のVGAを接続し使用する場合は、VGAドライバーやマイニングソフトが対応している必要があります。
***ライザーケーブルは別途ご用意ください。

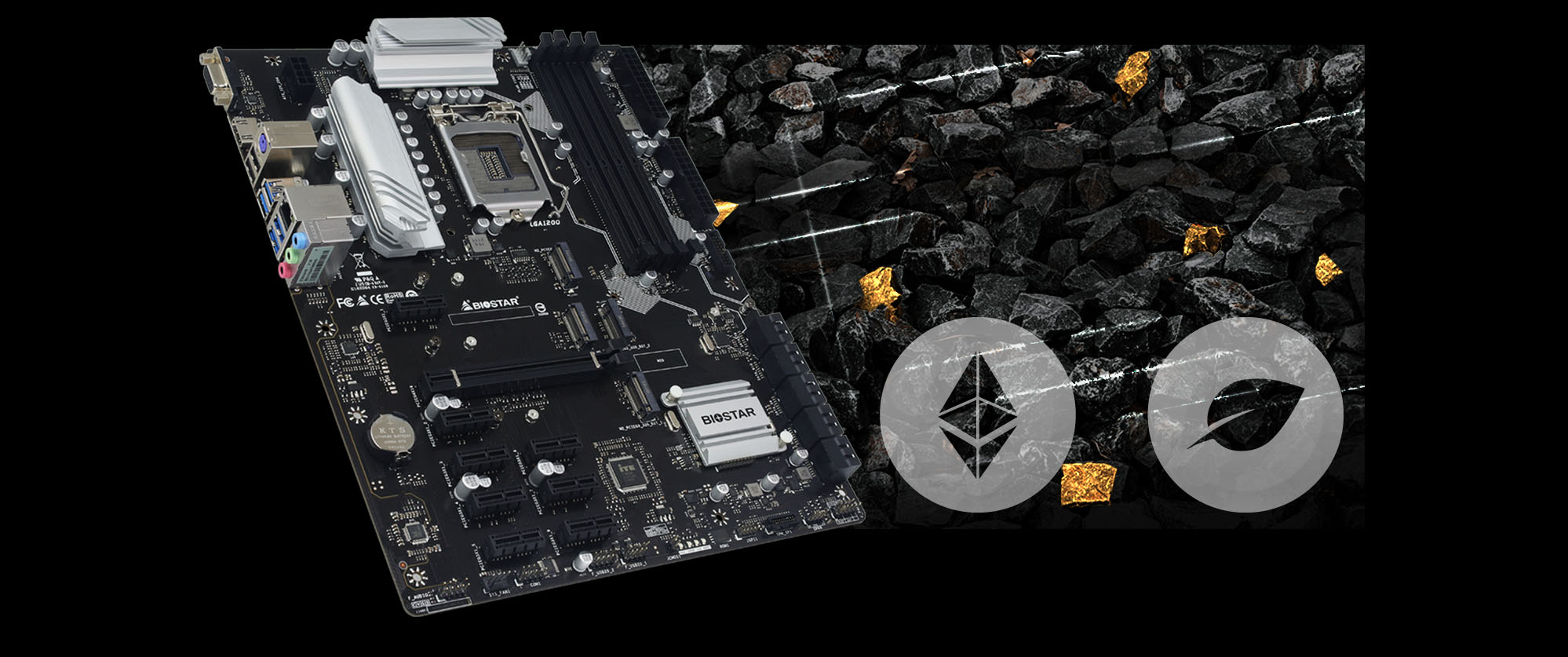

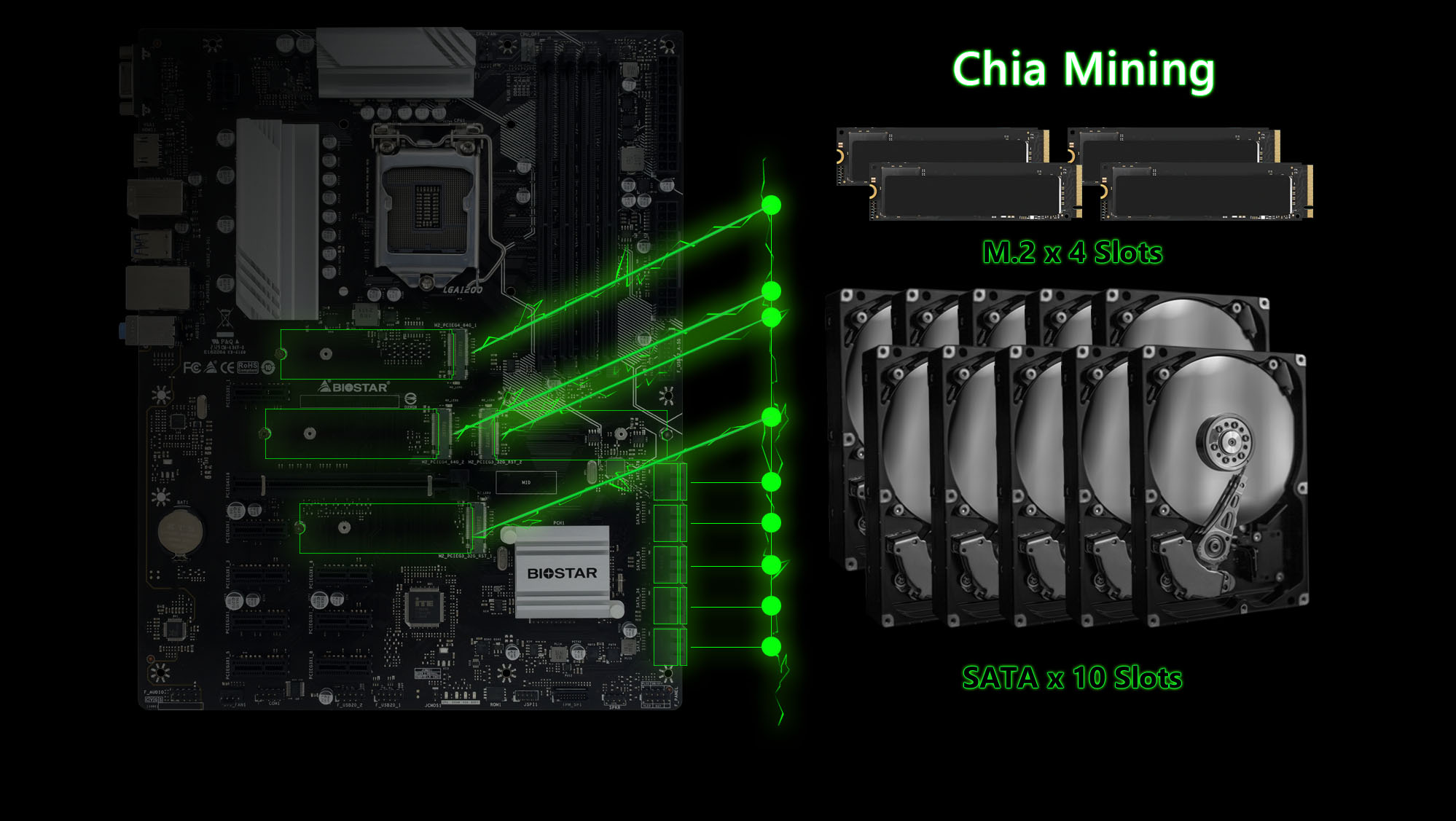

ストレージマイニングに対応

ストレージマイニング用途向けにSATA 3.0コネクター×10とM.2スロット×4を備えています。







2つの電源ユニットの使用に対応

24ピン電源コネクターを2つ装備。電源ユニットを2基サポートし、安定した電力供給を実現します。また、雷やサージ電流による損傷を防ぐ「Super LAN Surge Protection」や、過電圧発生時にシステムを保護する「OC/OV/OH Protection」などの機能を搭載しています。

型番 TZ590-BTC DUO
JAN 4712960685550
フォームファクター ATX(305×244mm)
チップセット Intel Z590
対応ソケット LGA1200
対応CPU 第11/10世代Intel Coreプロセッサー
対応CPUリスト:https://www.biostar.com.tw/app/jp/mb/introduction.php?S_ID=1037#cpusupport
メモリースロット DDR4 DIMMメモリースロット×4(最大128GB)
DDR4 3600(OC)/ 3200/ 2933/ 2800/ 2666/ 2400/ 2133 MHz
各DIMMスロットは非ECC 4/ 8/ 16/ 32GB
Intel Extreme Memory Profile (XMP)対応
拡張スロット PCIe 3.0(x1)×8
PCIe 4.0(x8/形状x16)×1
※PCIe 4.0は第11世代Intel Coreプロセッサー使用時のみ対応
※8枚以上のVGAを使用する場合は、VGAドライバーやマイニングソフトが対応している必要があります。
※ライザーケーブルは別途ご用意ください。
ストレージ SATA 3.0(6Gbps)×10

M.2(M Key)ソケット(M2_PCIEG4_64G_1)×1
※PCIe 4.0は第11世代Intel Coreプロセッサー使用時のみ対応
M.2 Type-2280 SSDモジュール対応
PCIe 4.0x4 (64Gb/s)-NVMe/ AHCI SSD対応

M.2(M Key)ソケット(M2_PCIEG4_64G_2)×1
※PCIe 4.0は第11世代Intel Coreプロセッサー使用時のみ対応
M.2 Type-2280 SSDモジュール対応
PCIe 4.0x4 (64Gb/s)-NVMe/ AHCI SSD対応

M.2(M Key)ソケット(M2_PCIEG3_32G_RST_1)×1
M.2 Type-2280 SSDモジュール対応
PCIe 3.0x4 (32Gb/s) - NVMe/ AHCI SSD対応

M.2(M Key)ソケット(M2_PCIEG3_32G_RST_2)×1
M.2 Type-2280 SSDモジュール対応
PCIe 3.0x4 (32Gb/s) - NVMe/ AHCI SSDモジュール対応
Intel Rapid Storage Technology と Intel Optane Technologyに対応
USB USB 3.2 (Gen1)ポート×6(背面I/Oに4つ、内部ヘッダー経由で2つ)
USB 2.0ポート×6(背面I/Oに2つ、内部ヘッダー経由で4つ)

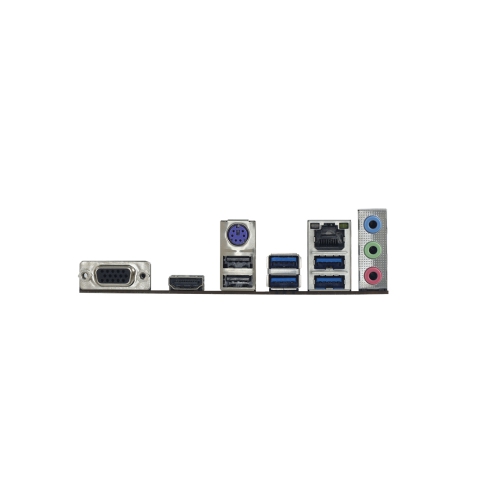

背面I/O HDMI×1
D-SUB 15pin×1
USB 3.2 (Gen1)×4
USB 2.0×2
LANポート×1
PS/2(キーボード/マウス兼用)×1
オーディオ端子×3
内部I/O SATA 3.0(6Gbps)×10
USB 3.2 (Gen1)ヘッダー×1 ※USB 3.2 (Gen1)を2つサポート
USB 2.0 ヘッダー×2 ※USB 2.0を2つずつサポート
8-Pin電源コネクター×1
24-Pin電源コネクター×2
CPUファンコネクター×1
水冷クーラーポンプ用コネクター(CPU_OPT)×1
システムファンコネクター×1
フロントパネルヘッダー×1
フロントオーディオヘッダー×1
内部ステレオスピーカーヘッダー×1
シリアルポートヘッダー×1
CMOSクリア用ヘッダー×1
TPMヘッダー×1
LAN Intel I219V
10/100/1000 Mb/s
映像出力 HDMI×1、D-SUB 15pin×1
オーディオ Realtek ALC887、7.1ch、HDオーディオ
対応OS Windows 11(64bit) / 11(64bit)
※サポートOSは予告なく変更される場合があります。
付属ソフトウェア BullGuard

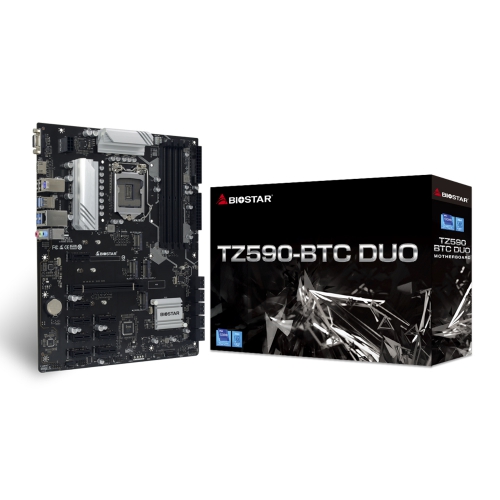

付属品 SATAケーブル×10
I/Oバックカバー×1
ドライバーDVD×1
ユーザーズマニュアル(英語)×1
保証期間 1年

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
