H81MHV3 2.0

H81MHV3 2.0

第4世代インテルCoreプロセッサー対応・Intel H81チップセット搭載
HDMI・D-SUB端子搭載、ギガビットLAN対応・MicroATXマザーボード

・チップセット:Intel H81
・対応ソケット:LGA1150
・対応CPU:第4世代インテルCoreプロセッサー
・CPU給電コネクター:4pin×1
・メモリースロット:DDR3-1600×2(最大16GB)
・拡張スロット:PCIe 2.0(x16)×1、PCIe 2.0(x1)×1
・ストレージ:SATA Ⅲ (6Gb/s)×2、SATA II (3Gb/s)×2
・USBポート:USB 3.0×2、USB 2.0×6(背面:×2/内部:×4)
・LAN:Realtek RTL8111H-CGギガビットLAN
・映像出力:HDMI 1.4a×1、D-SUB 15pin×1
・オーディオ:Realtek ALC897、5.1ch、HDオーディオ
・フォームファクター:MicroATX(17.0cm×19.0cm)

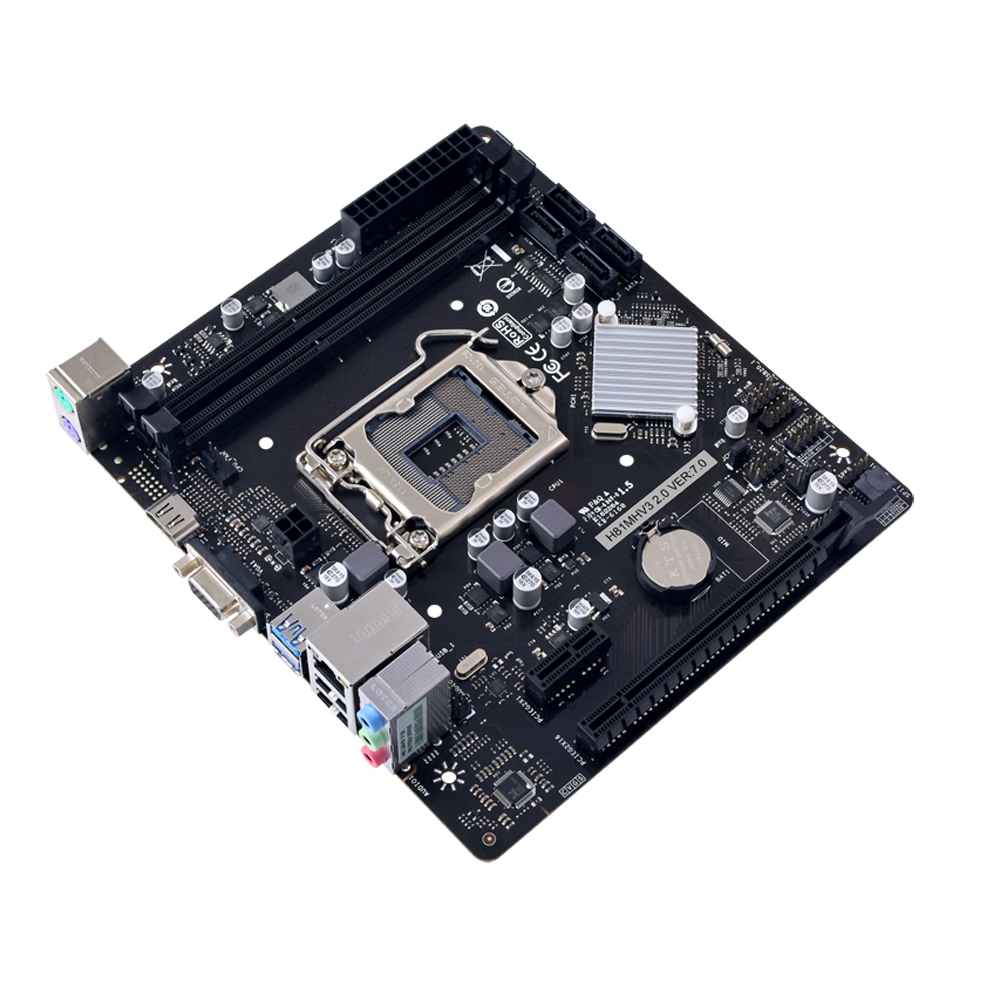

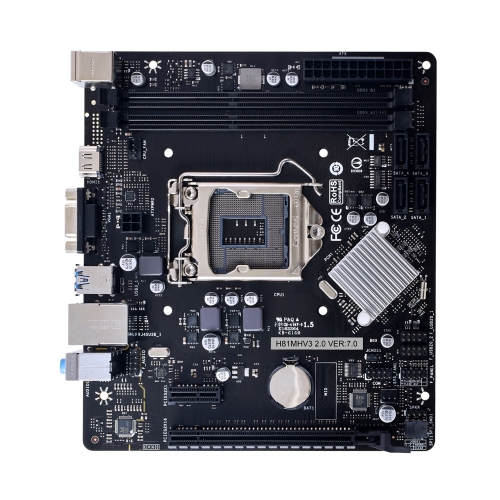

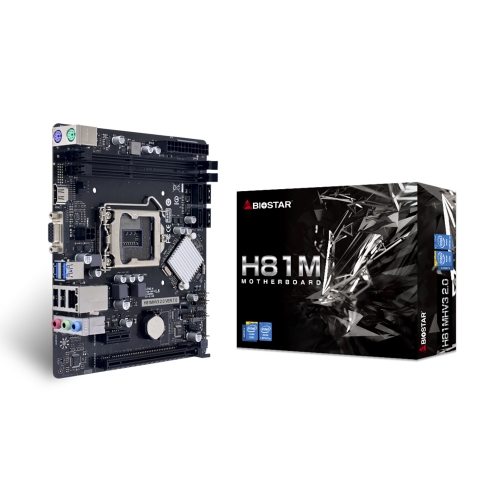

第4世代インテルCoreプロセッサー「Haswell」に対応するH81チップセット搭載のマザーボード「H81MHV3 2.0」が登場。メモリースロットはDDR3-1600×2(最大16GB)をサポートし、拡張スロットはPCIe 2.0(x16)スロット、PCIe 2.0(x1)スロットを各1装備しています。ストレージはSATA 3(6Gb/s)、SATA 2(3Gb/s)に対応しています。

映像出力はHDMI 1.4a(4K対応)、D-SUB 15pinに対応しており、2画面同時出力が可能です。旧製品「H81MHV3」と比べると、ギガビットLANは「Realtek RTL8111G」から「Realtek RTL8111H-CG」へ、オーディオは「Realtek ALC662」から「Realtek ALC897」へとチップが変更されています。

高耐久設計の固体コンデンサーや防湿設計のPCBを採用。過電圧発生時にシステムを保護する「OC / OV /OH Protection」、ESD(静電放電)からマザーボードを守る「ESD Protection」など、耐久性や安全性の向上につながるさまざまな機能を備えています。また、シリアルポートヘッダーも搭載しており、対応する旧来の機器やシステムを活用することができます。




Intel H81チップセット搭載

「H81MHV3 2.0」は、Intel H81チップセットを搭載。CPUソケットはLGA1150で、旧世代であるIntel第4世代の Core i7 / Core i5 / Core i3 / Pentium / Celeron プロセッサーに対応しています。







DDR3メモリー対応

DIMM DDR3メモリースロットを2つ装備。DDR3-1600/ 1333/ 1066をサポートし、デュアルチャンネルに対応しています。最大16GBまで搭載可能です。







HDMI 1.4a・D-SUB出力対応

映像出力は、HDMI 1.4a、D-SUB 15pinに対応。CPU搭載のIntelグラフィックスを使用し、2画面同時出力が可能です。







SATAⅢコネクタ搭載

ストレージ接続用のSATAコネクタは高速なSATA Ⅲ (6Gb/s) を2ポート、SATA Ⅱ (3Gb/s) を2ポートを搭載しています







さまざまな独自機能を搭載

高耐久設計の固体コンデンサーや防湿設計のPCBを採用。過電圧発生時にシステムを保護する「OC / OV /OH Protection」、ESD(静電放電)からマザーボードを守る「ESD Protection」など、耐久性や安全性の向上につながるさまざまな機能を備えています。また、シリアルポートヘッダーも搭載しており、対応する旧来の機器やシステムを活用することができます。


型番 H81MHV3 2.0
JAN 4712960685161
フォームファクター MicroATX(17.0cm×19.0cm)
チップセット Intel H81
対応ソケット LGA1150
対応CPU 第4世代インテルCore™プロセッサー
対応CPUリスト:https://www.biostar.com.tw/app/en/mb/introduction.php?S_ID=1030#cpusupport
CPU給電コネクター 4pin×1
メモリースロット DDR3 DIMMメモリースロット×2
DDR3 1600/ 1333 /1066 MHz
デュアルチャンネル対応
最大16GB
拡張スロット PCIe 2.0(x16)×1、PCIe 2.0(x1)×1
ストレージ SATA Ⅲ (6Gb/s)×2、SATA II (3Gb/s)×4

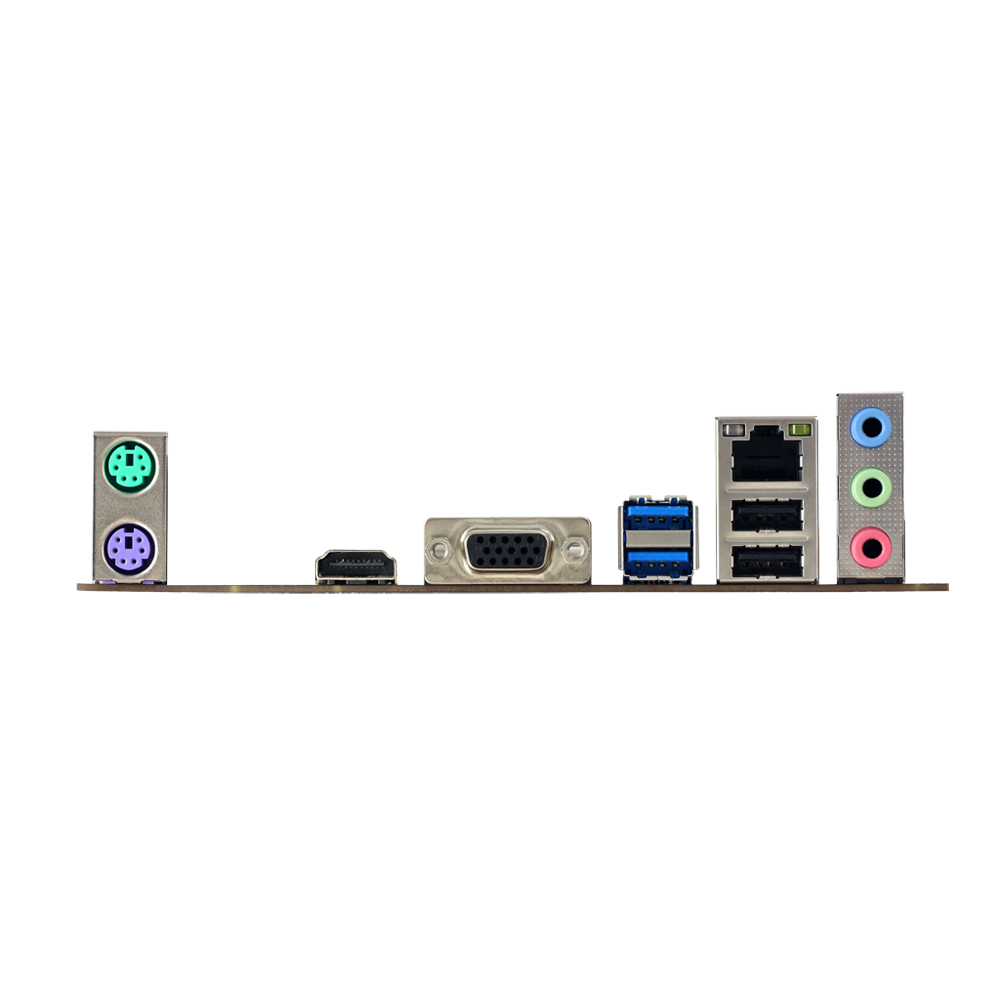

背面I/O HDMI 1.4a×1
D-SUB 15pin×1
USB 3.0×2
USB 2.0×2
LANポート×1
PS/2 キーボード用×1
PS/2 マウス用×1
オーディオジャック×3
内部I/O SATA Ⅲ (6Gb/s)×2
SATA II (3Gb/s)×2
USB 2.0×4
4-Pin電源コネクター×1
24-Pin電源コネクター×1
CPUファンコネクター×1
システムファンコネクター×1
フロントパネルヘッダー×1
フロントオーディオヘッダー×1
ビープスピーカー用ヘッダー×1
CMOSクリア用ヘッダー×1
シリアルポートヘッダー×1
LAN Realtek RTL8111H-CG GigaBit LAN
10/100/1000Mb/s
映像出力 HDMI 1.4a×1、D-SUB 15pin×1
オーディオ Realtek ALC897、5.1ch、HDオーディオ
対応OS Windows 7/ 8/ 8.1/ 10
※代理店サポートはWindows 10のみ
※サポートOSは予告なく変更される場合があります。
付属ソフトウェア BIO-Remote2
Smart Speed LAN

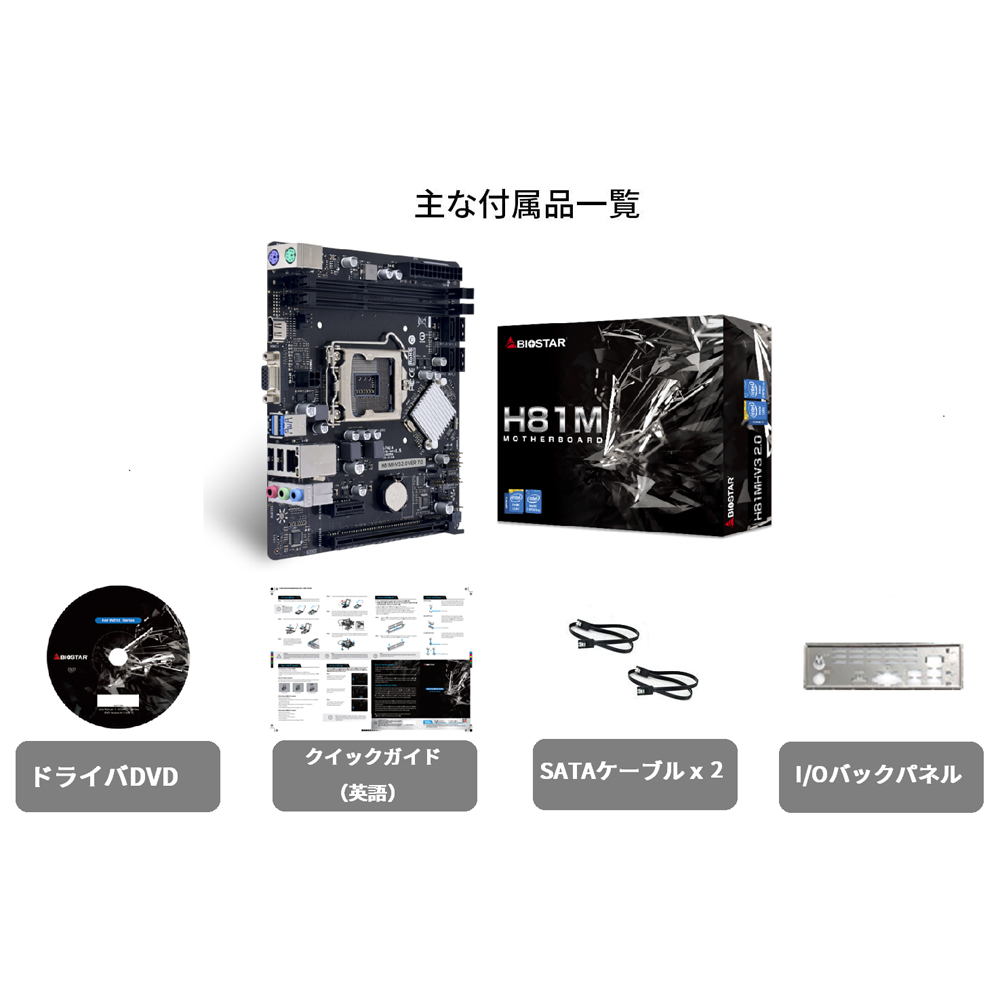

付属品 SATAケーブル×2
I/Oバックパネル
ドライバーディスク
クイックガイドシート(英語)
保証期間 1年

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
