H61MHV3

H61MHV3

Intel H61チップセット搭載・第2/3世代インテルCoreプロセッサー対応
HDMI・D-SUB端子搭載、ギガビットLAN対応・MicroATXマザーボード

・チップセット:Intel H61
・対応ソケット:LGA1155
・対応CPU:第2/3世代インテルCoreプロセッサー
・CPU給電コネクター:4pin×1
・メモリースロット:DDR3-1600×2(最大16GB)
・拡張スロット:PCIe 3.0(x16)×1、PCIe 2.0(x1)×1
・ストレージ:SATA II (3Gb/s)×4
・USBポート:USB 2.0×8(背面:×4/内部:×4)
・LAN:Realtek RTL8111HギガビットLAN
・映像出力:HDMI 1.4a×1、D-SUB 15pin×1
・オーディオ:Realtek ALC897、7.1ch、HDオーディオ
・フォームファクター:MicroATX(17.0cm x 19.1cm)

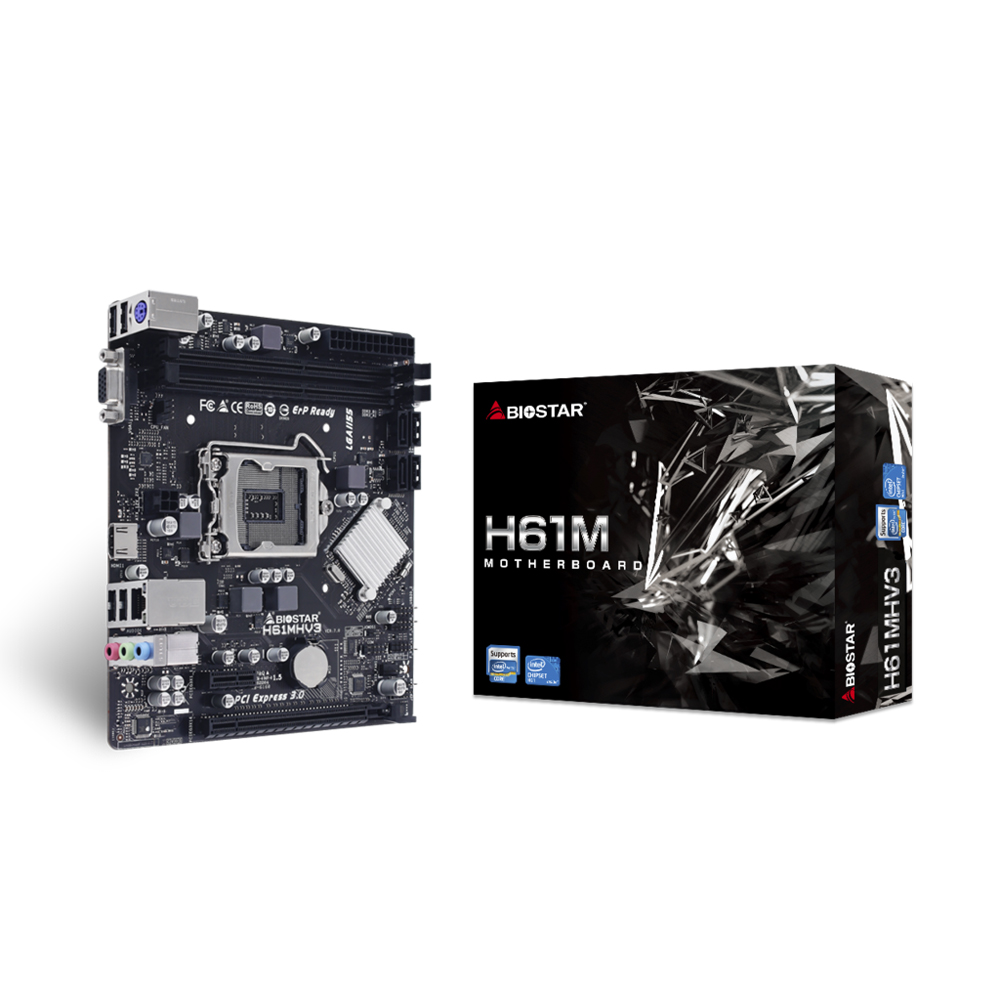

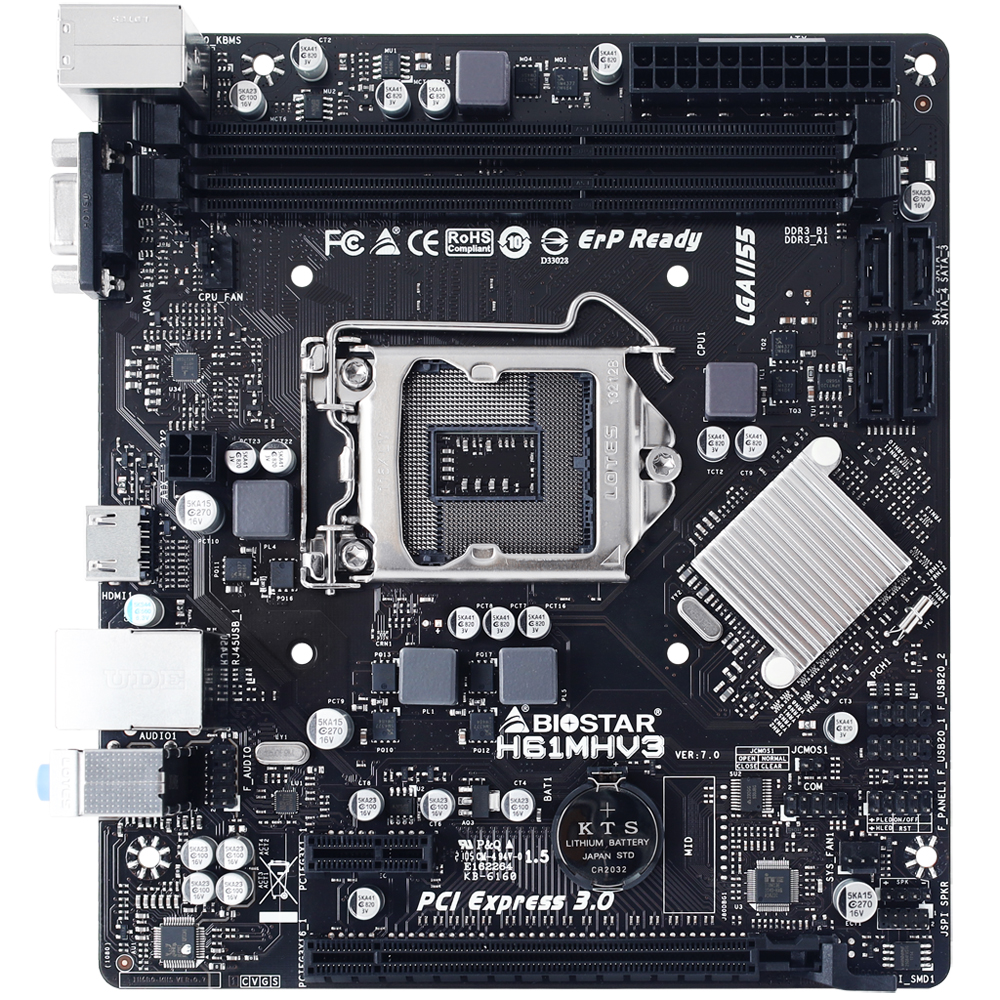

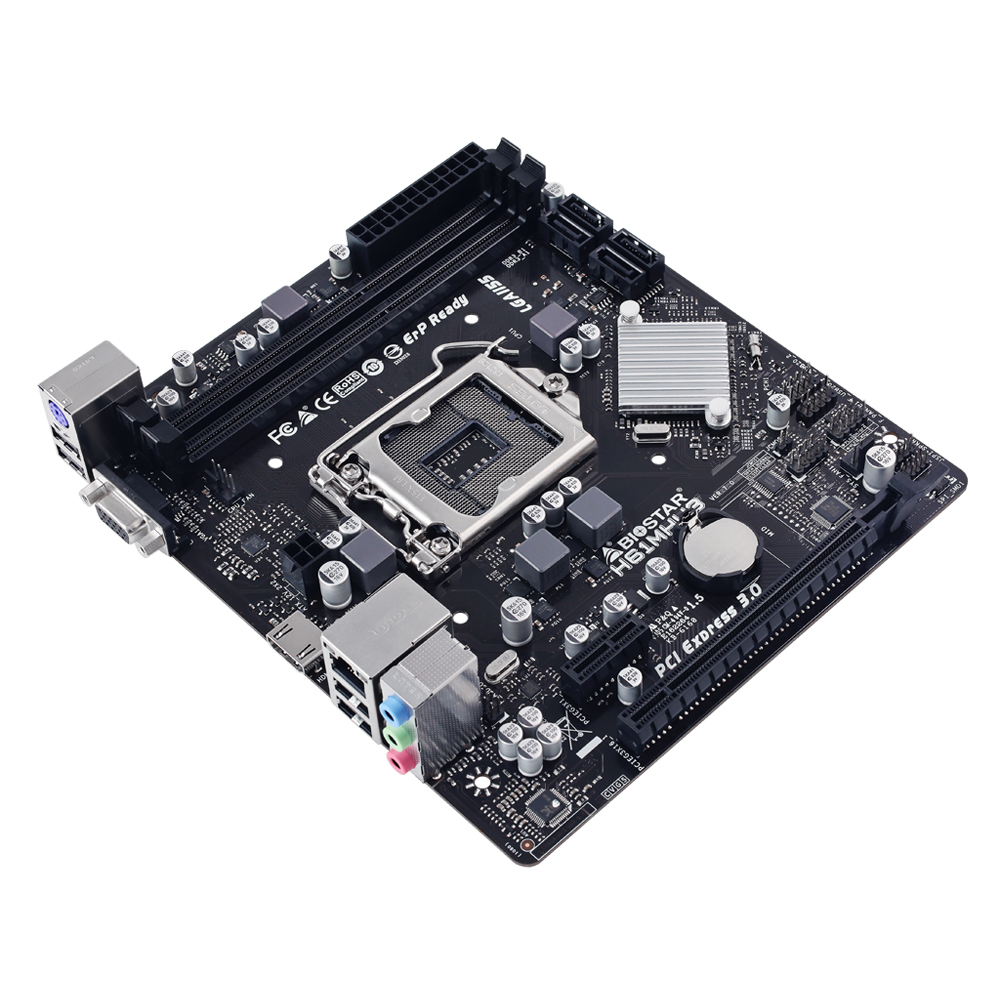

BIOSTARより、Intel H61チップセット搭載のMicroATXマザーボード「H61MHV3」が登場! CPUソケットはLGA1155を採用しており、第2/3世代インテルCoreプロセッサーに対応。「Sandy Bridge」や「Ivy Bridge」シリーズのCPUを活用できます。

メモリースロットはDIMM DDR3-1600×2(最大16GB)をサポートし、デュアルチャンネルに対応。拡張スロットはPCIe 3.0(x16)スロット、PCIe 2.0(x1)スロットを各1装備しています。また、Realtek RTL8111HによるギガビットLANを搭載。映像出力はHDMI 1.4a(4K対応)、D-SUB 15pinの2系統に対応しており、2画面同時出力が可能です。オーディオは従来品(H61MHV2)よりチップが変更され、7.1chに対応するようになりました。

高耐久設計固体コンデンサーの採用や、過電圧発生時にシステムを保護する「OC / OV /OH Protection」、ESD(静電放電)からマザーボードを守る「ESD Protection」など、耐久性や安全性の向上につながるさまざまな機能を備えています。また、シリアルポートヘッダーも搭載しており、対応する旧来の機器やシステムを活用することができます。




Intel H61チップセット搭載

「H61MHV3」は、Intel H61チップセットを搭載。CPUソケットはLGA1155で、旧世代である第2/3世代インテルCore™ i7 / Core™ i5 / Core™ i3 / Pentium® / Celeron® プロセッサーに対応しています。






DDR3メモリー対応

DIMM DDR3メモリースロットを2つ装備。DDR3-1066/ 1333/ 1600をサポートし、デュアルチャンネルに対応しています。最大16GBまで搭載可能です。






PCIe 3.0スロットを搭載

PCIe 3.0(x16)スロットと、PCIe 2.0(x1)スロットを各1搭載しています。





HDMI 1.4a・D-SUB出力対応

映像出力は、HDMI 1.4a、D-SUB 15pinに対応。CPU搭載のIntelグラフィックスを使用し、2画面同時出力が可能です。





グラフィカルでわかりやすい「UEFI BIOS」

BIOSTAR独自のUEFI BIOSを採用しており、CPUやメモリーの状態がリアルタイムで確認できます。UEFI BIOSは、視認性を高めるため、グラフィカルなUIで構成されています。





さまざまな独自機能を搭載

高耐久設計固体コンデンサーの採用や、過電圧発生時にシステムを保護する「OC / OV /OH Protection」、ESD(静電放電)からマザーボードを守る「ESD Protection」など、耐久性や安全性の向上につながるさまざまな機能を備えています。


型番 H61MHV3
JAN 4712960685208
フォームファクター MicroATX(17.0cm x 19.1cm)
チップセット Intel H61
対応ソケット LGA1155
対応CPU 第2/3世代インテルCore™プロセッサー
対応CPUリスト:https://www.biostar.com.tw/app/en/mb/introduction.php?S_ID=1017#cpusupport
CPU給電コネクター 4pin×1
メモリースロット DDR3 DIMMメモリースロット×2
DDR3 1600/ 1333 /1066 MHz
デュアルチャンネル対応
最大16GB
拡張スロット PCIe 3.0(x16)×1、PCIe 2.0(x1)×1
ストレージ SATA II (3Gb/s)×4

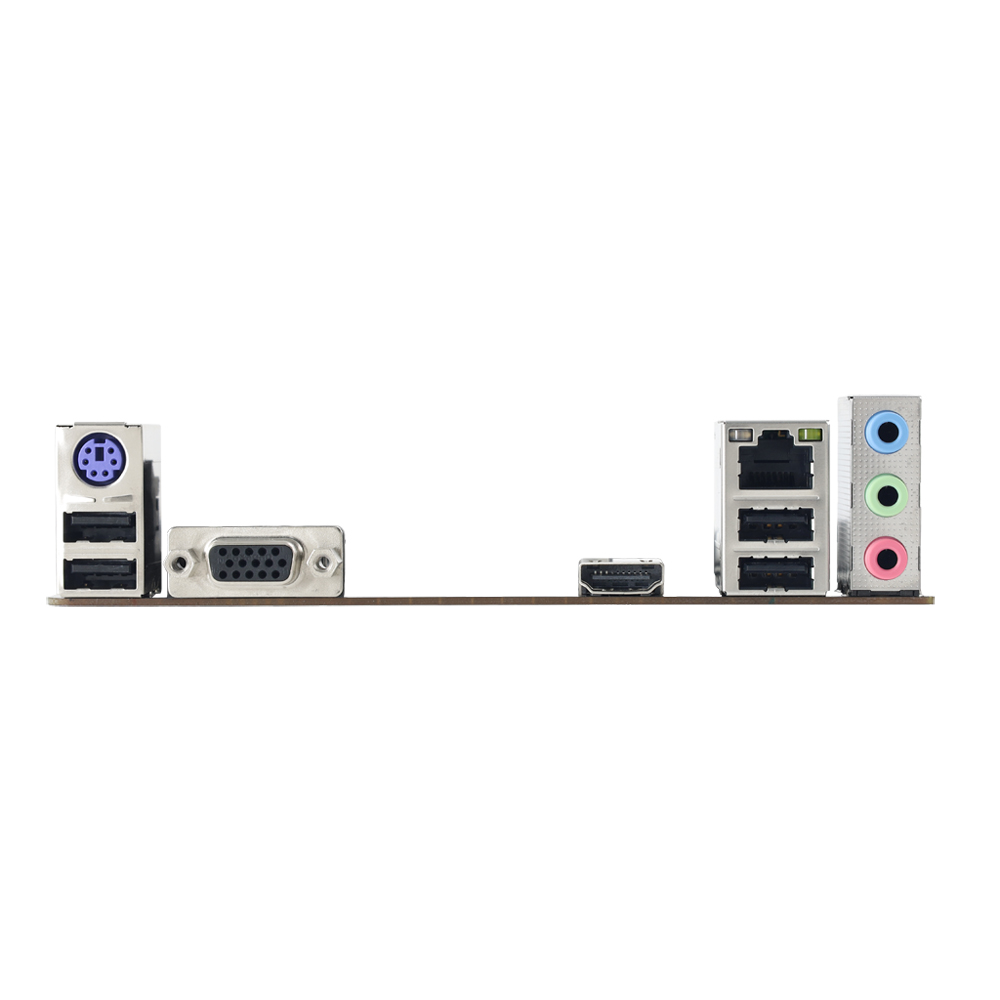

背面I/O USB 2.0×4、LANポート×1、オーディオジャック×3
PS/2 キーボード・マウス兼用×1
内部I/O SATA II (3Gb/s)×4
USB 2.0×4
4-Pin電源コネクター×1
24-Pin電源コネクター×1
CPUファンコネクター×1
システムファンコネクター×1
フロントパネルヘッダー×1
フロントオーディオヘッダー×1
ビープスピーカー用ヘッダー×1
CMOSクリア用ヘッダー×1
シリアルポートヘッダー×1
LAN Realtek RTL8111H 10/100/1000 Mb/s
映像出力 HDMI 1.4a×1、D-SUB 15pin×1
オーディオ Realtek ALC897、7.1ch、HDオーディオ
対応OS Windows 7/ 8/ 8.1/ 10
※代理店サポートはWindows 10のみ
※サポートOSは予告なく変更される場合があります。
付属ソフトウェア BIO-Remote2

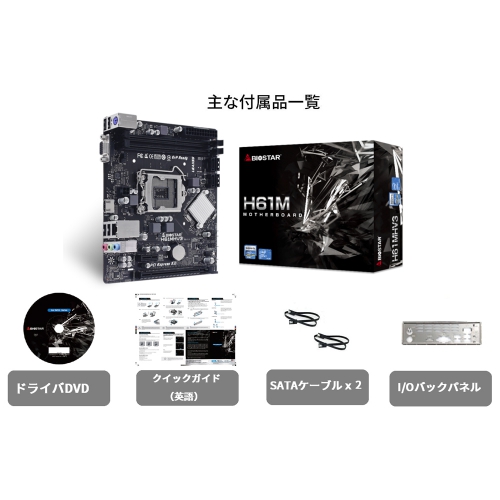

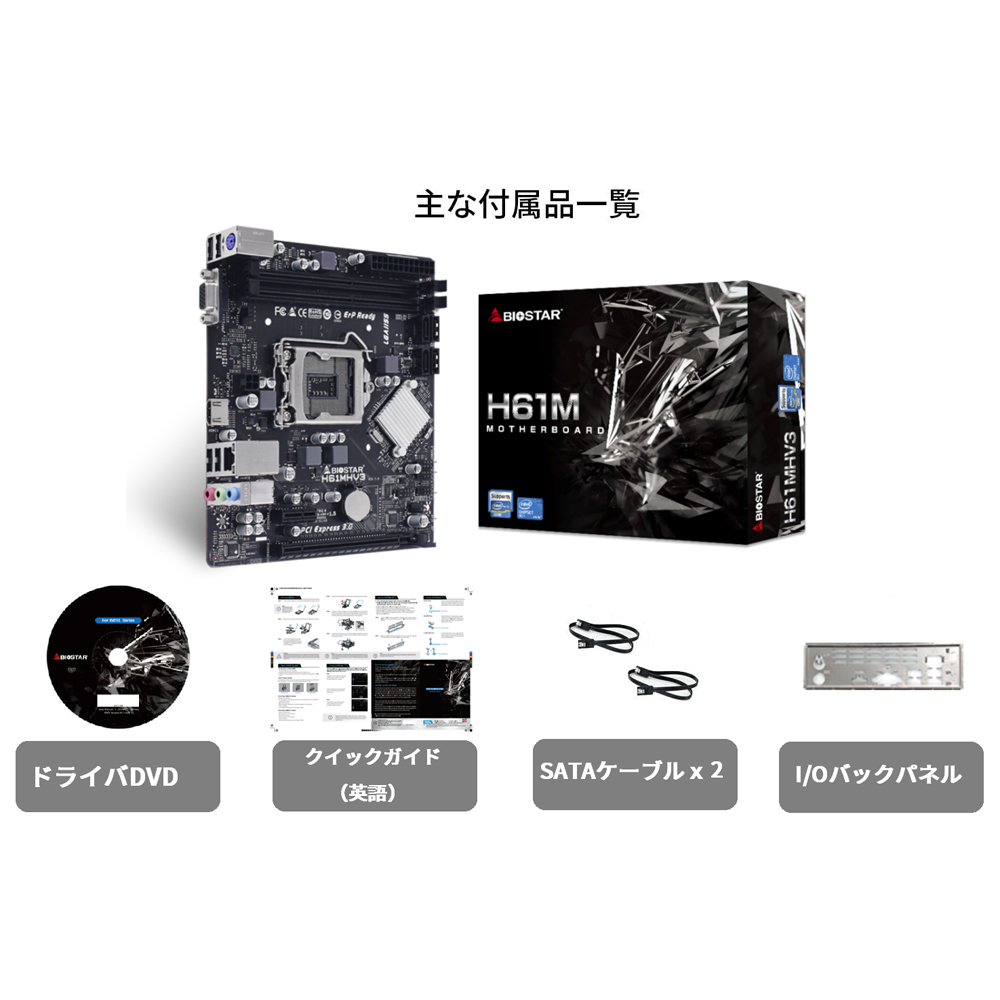

付属品 SATAケーブル×2
I/Oバックパネル
ドライバーディスク
クイックガイドシート(英語)
保証期間 1年

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
