B560M-SILVER

B560M-SILVER

B560チップセット搭載 MicroATXマザーボード
Dr.MOS採用12フェーズVRM搭載、2.5ギガビットLAN対応

・Intel B560チップセット搭載
・第10/11世代Intel® Core™プロセッサー対応
・Dr.MOS・Digital PWM採用12フェーズVRM構成
・PCB基板は6層設計
・PCIe 4.0対応 M.2スロットを装備
・VIVID LED DJ対応
・メモリースロット:DDR4-4000+(O.C)×4(最大128GB)
・拡張スロット:PCIe 4.0 x16(x16動作)×1、PCIe 3.0 x16(x4動作)×1、PCIe 3.0(x1)×1
                     ※PCIe 4.0は第11世代Intel® Core™プロセッサー使用時のみ動作
・ストレージ:SATA 3.0 (6Gb/s)×6
                    M.2 PCIe 4.0 (64Gb/s)×1、M.2 PCIe 3.0 (32Gb/s) & SATA (6Gb/s)×1、
                    M.2 E-Key Type2230 (Wi-Fi、Bluetooth用)×1
                    ※M.2 PCIe 4.0は第11世代Intel® Core™プロセッサー使用時のみ動作
・LAN:Realtek RTL8125B 2.5ギガビットLAN
・Wi-Fi:Wi-Fiアンテナポート×2
             ※Wi-Fiカードおよびアンテナは付属していません ※Wi-Fi 6対応
・映像出力:HDMI 2.0×1、DisplayPort×1、DVI-D×1
・オーディオ:Realtek ALC1220、7.1ch、HD Audio、Hi-Fi(フロント)
・フォームファクター:MicroATX(244×244mm)

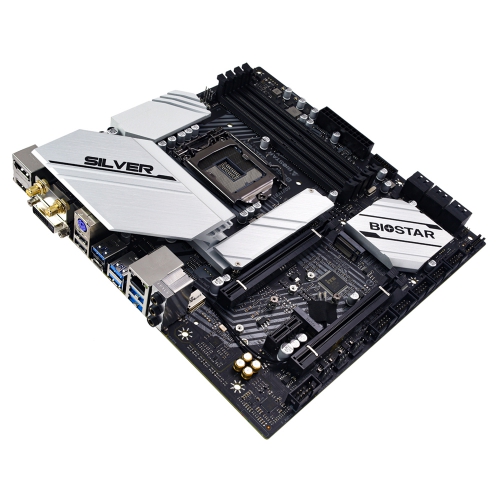

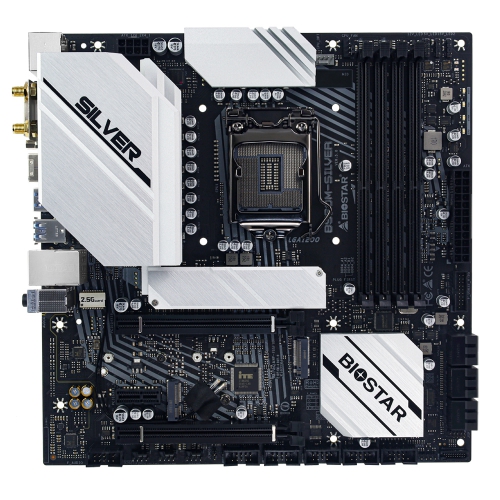

Intel B560チップセットを搭載するマザーボード「B560M-SILVER」が登場。

「B560M-SILVER」は、高効率・低発熱のDr.MOSおよび安定した電力供給を可能にする「Digital PWM」を採用する12フェーズの強力な電源回路を搭載するB560マザーボードです。高速データ転送を実現するPCIe 4.0や、最大20Gbpsの転送速度を実現するUSB 3.2 Gen 2x2をサポートしており、優れたパフォーマンスを発揮します。落雷サージガード「2.5GUARD」を備えた、Realtek RTL8125B 2.5ギガビットLANコントローラーを搭載しており、高速ネットワークを構築可能。別途、Wi-Fiカードやアンテナをご用意いただくことで、Wi-Fi 6に対応します。

M.2スロットにSILVERシリーズデザインのヒートシンクを装備し、冷却性に配慮した設計となっています。映像出力端子は、HDMI 2.0、DisplayPort、DVI-Dを搭載。また、BIOSTAR独自のソフトウェア「VIVID LED DJ」に対応しており、市販のLEDストリップを接続して、ライティングをコントロールすることも可能です。※マザーボード自体は光りません。

ブラックとシルバーを組み合わせたクールなデザインが映える本製品では、BIOSTAR独自のUEFI BIOSを採用しており、グラフィカルでわかりやすい仕様となっています。水冷クーラー向けの「CPU OPTヘッダー」や、高耐久固体コンデンサー「Super Durable Solid Caps」、防湿設計のPCBを採用。また、起動時にCPUやグラフィックカードが検出されない場合、その異常をLEDの点灯によって知らせる「Debug LED」や、ESD(静電放電)からマザーボードを守る「ESD Protection」など、さまざまな機能をコンパクトなサイズに収めたマザーボードです。

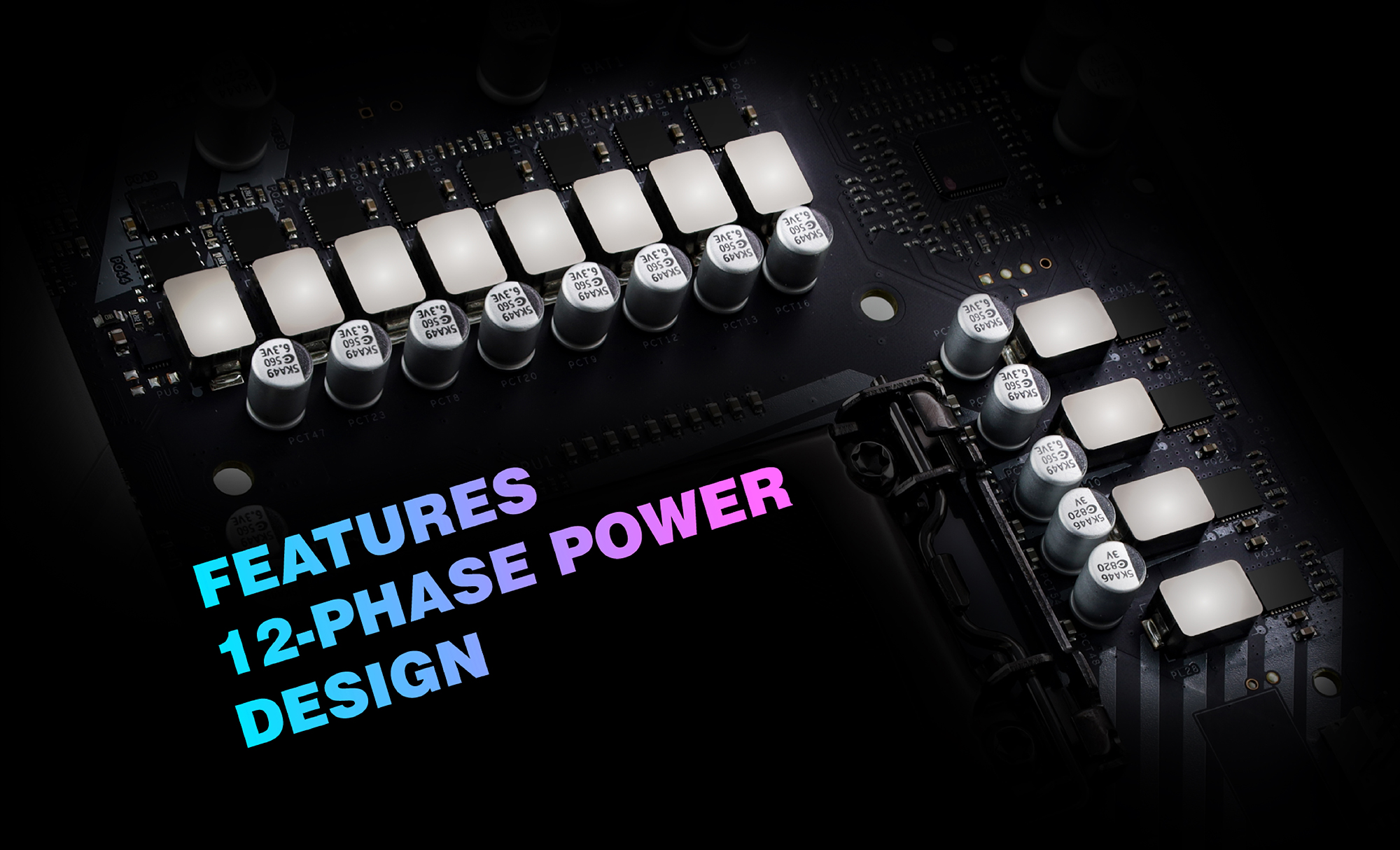

Dr.MOS採用の12フェーズVRM

エネルギー変換効率を高め、発熱量を低減するDr.Mosチップと、安定した電力供給を可能にする「Digital PWM」コントローラーを採用した12フェーズ電源回路を搭載。高クロックのCPU搭載時やオーバークロックの際にも安定した動作を実現します。

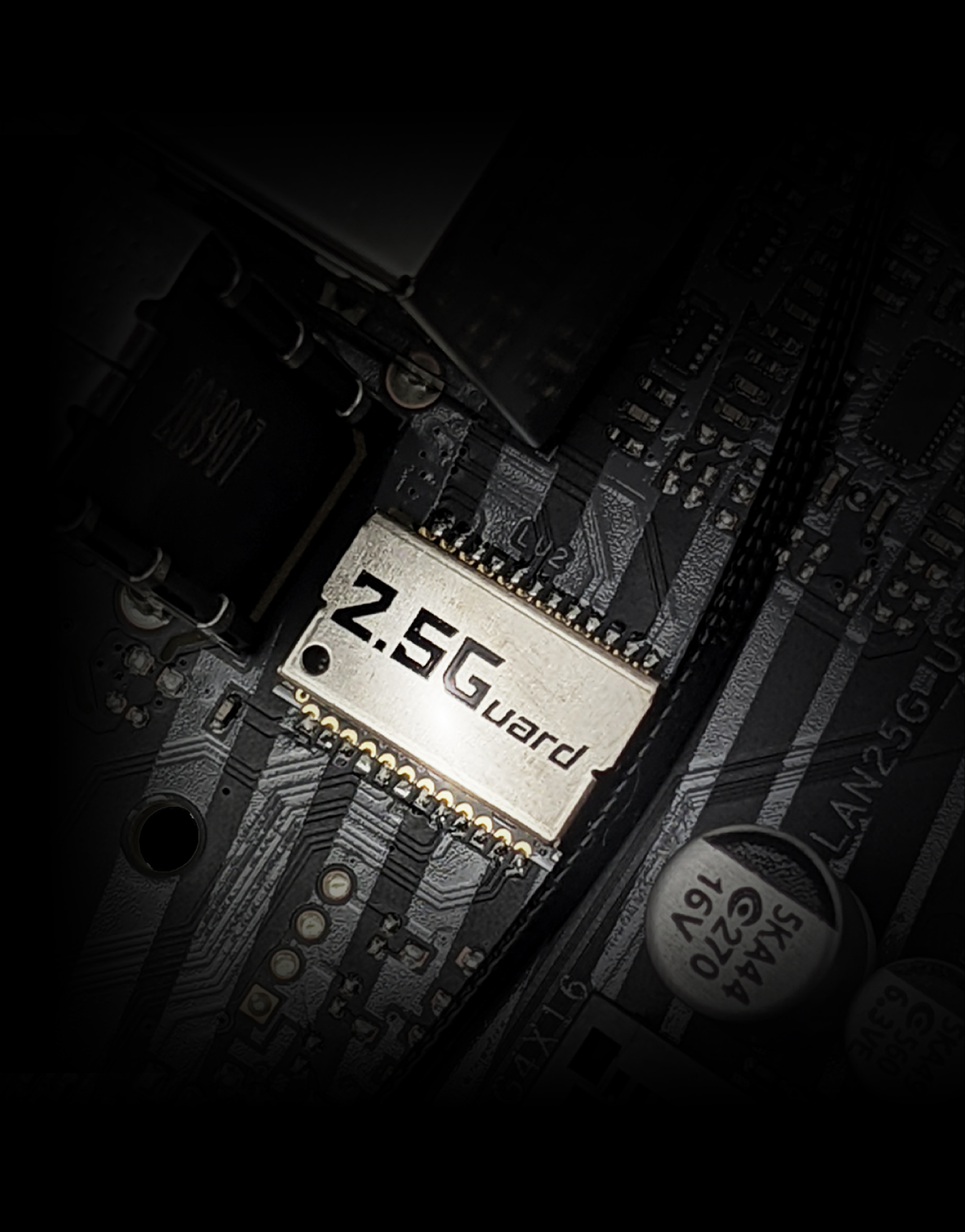

2.5G LAN 搭載・Wi-Fi 6対応

Realtek「RTL8125B」による2.5ギガビットLANを搭載。落雷などによる雷サージからのダメージを防ぐ「2.5 GUARD」も装備しています。
無線LAN機能はWi-Fi 6に対応しています。
※本製品はWi-Fi 6対応のアンテナ端子とM.2 KeyEスロットは搭載していますが、Wi-Fi カードとアンテナは付属していません。

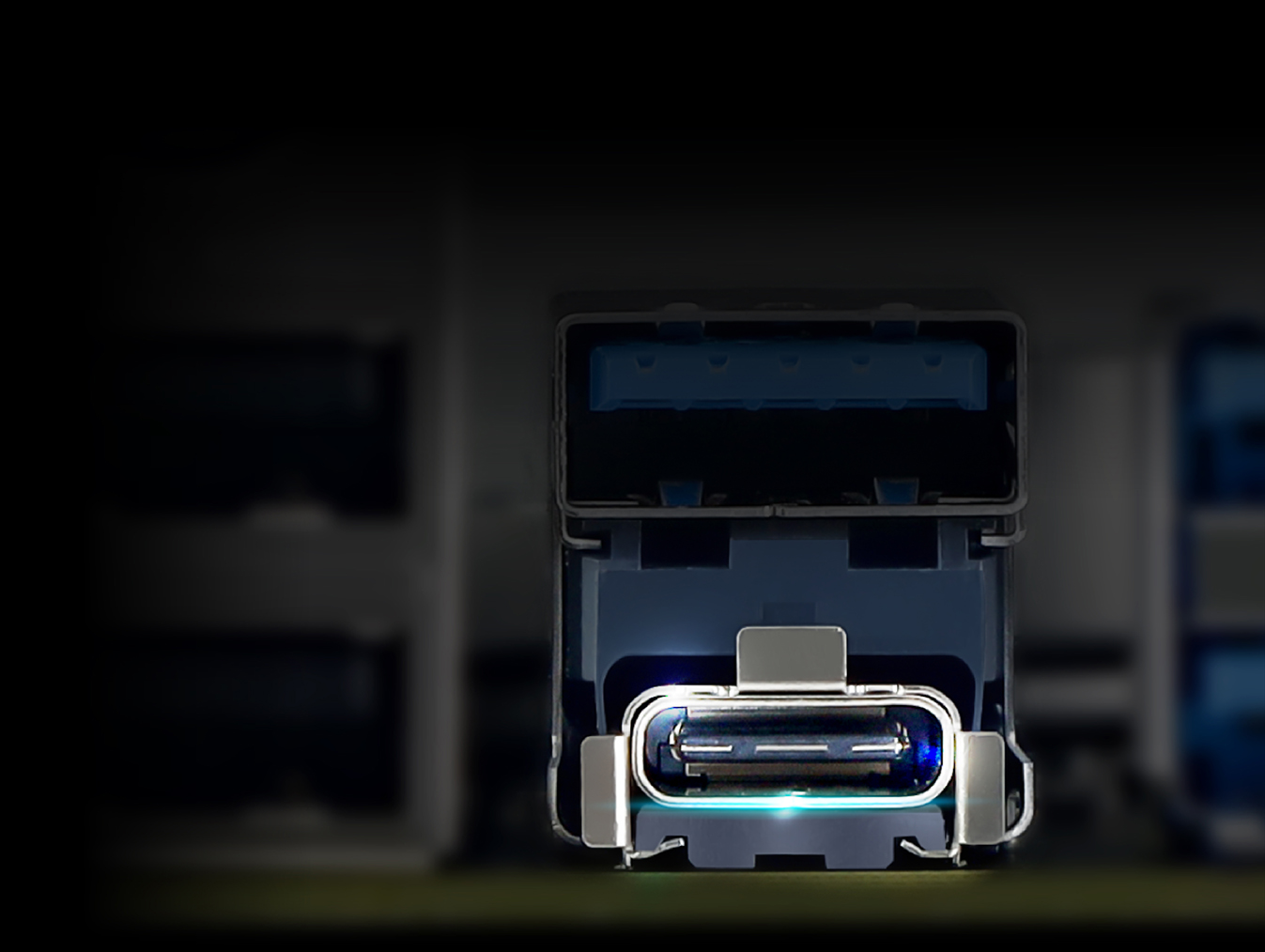

USB 3.2 Gen 2x2 Type-C コネクタを搭載

最大20Gbpsの転送速度を実現する、USB 3.2 Gen 2x2 Type-C 背面コネクタを搭載。以前の規格に比べ約2倍の速度を誇る高速なデータ転送を提供します。

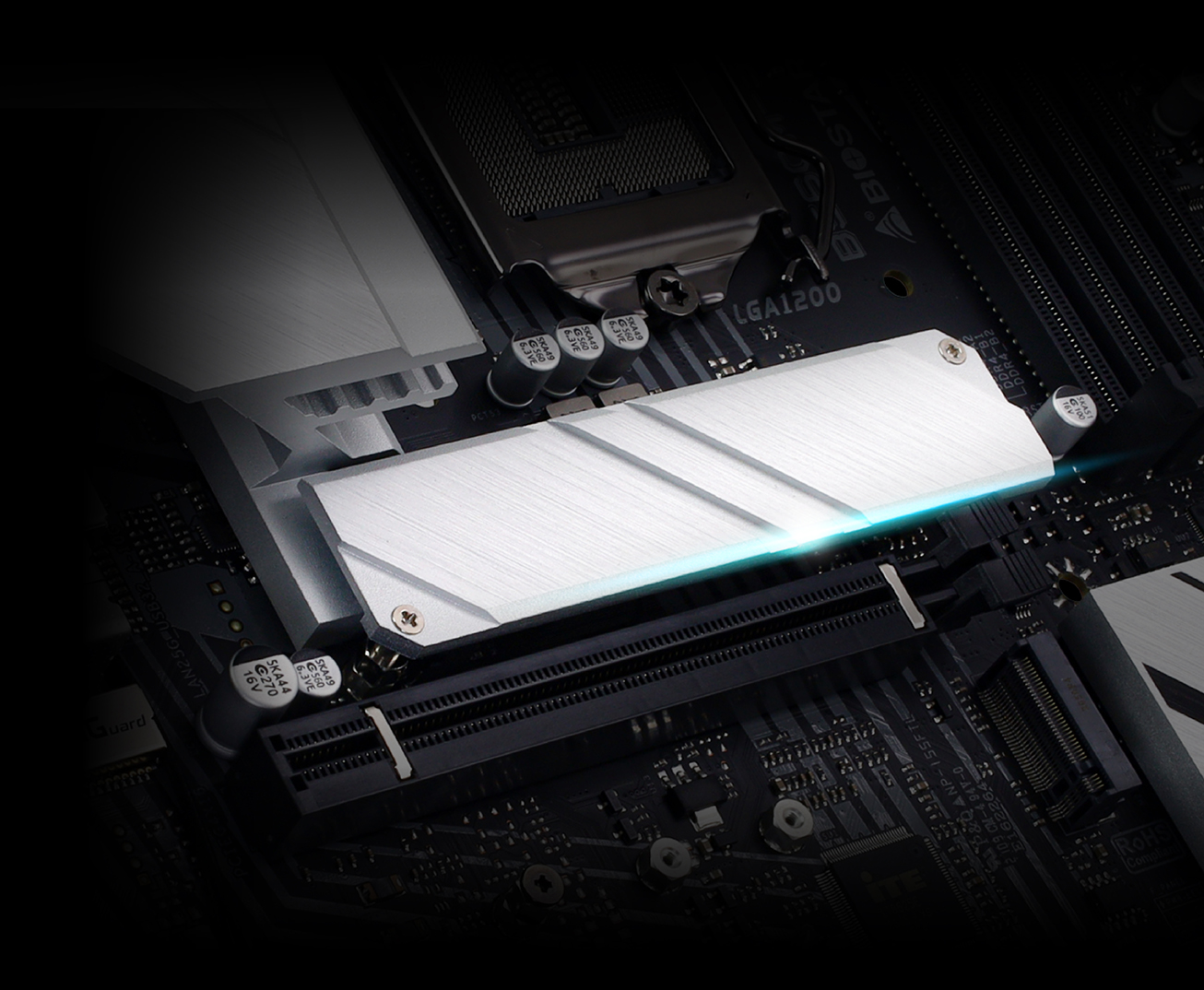

PCIe Gen4・M.2 Gen4対応

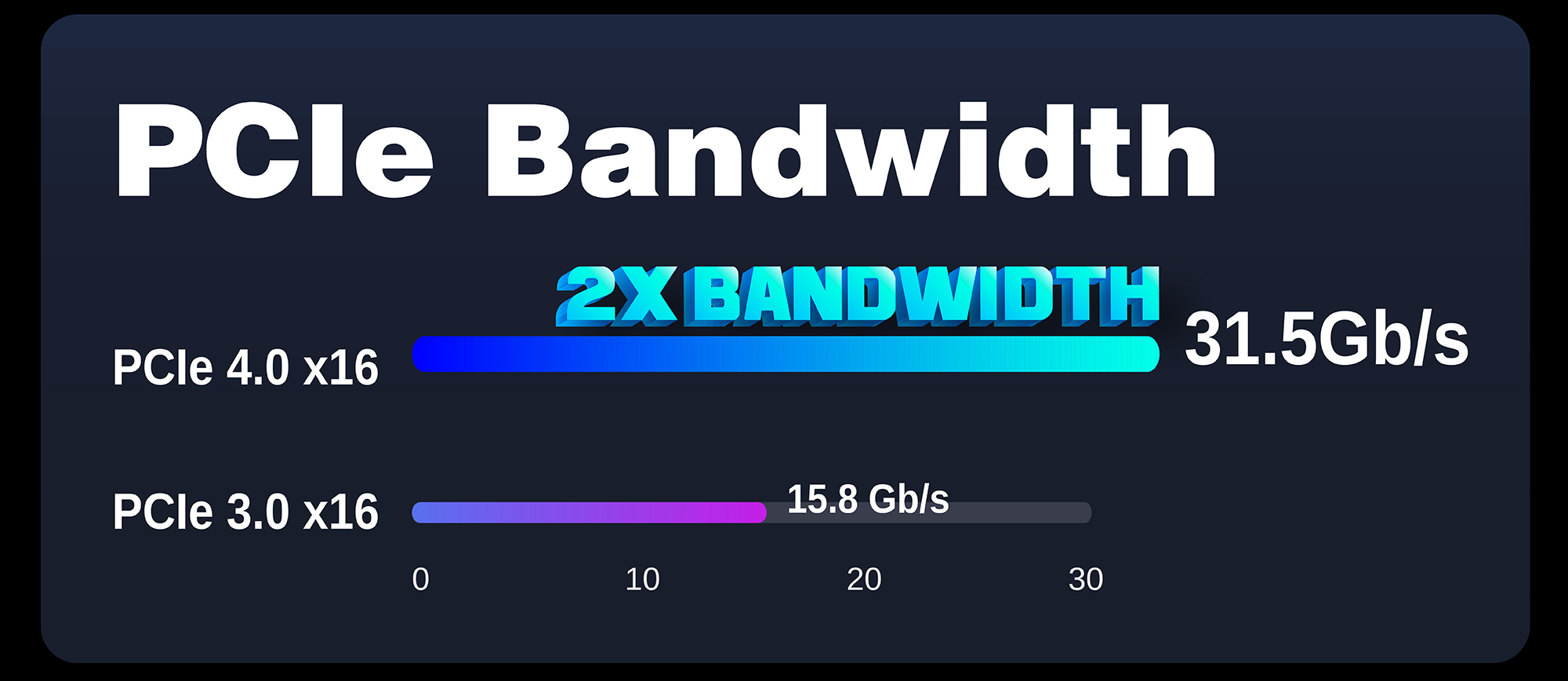

拡張スロットはPCIe Gen3と比べ、データ帯域が2倍となるPCIe Gen4に対応。

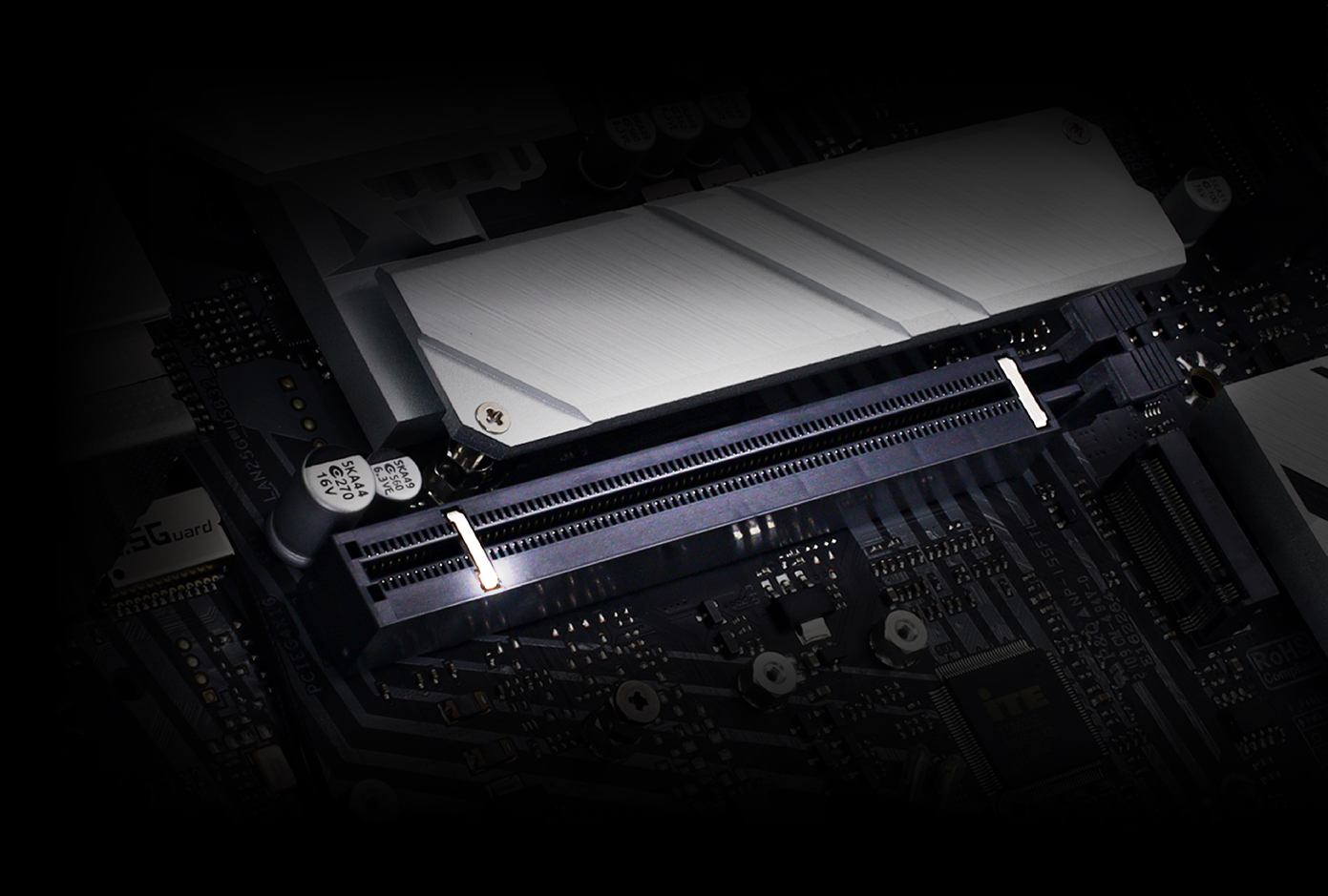

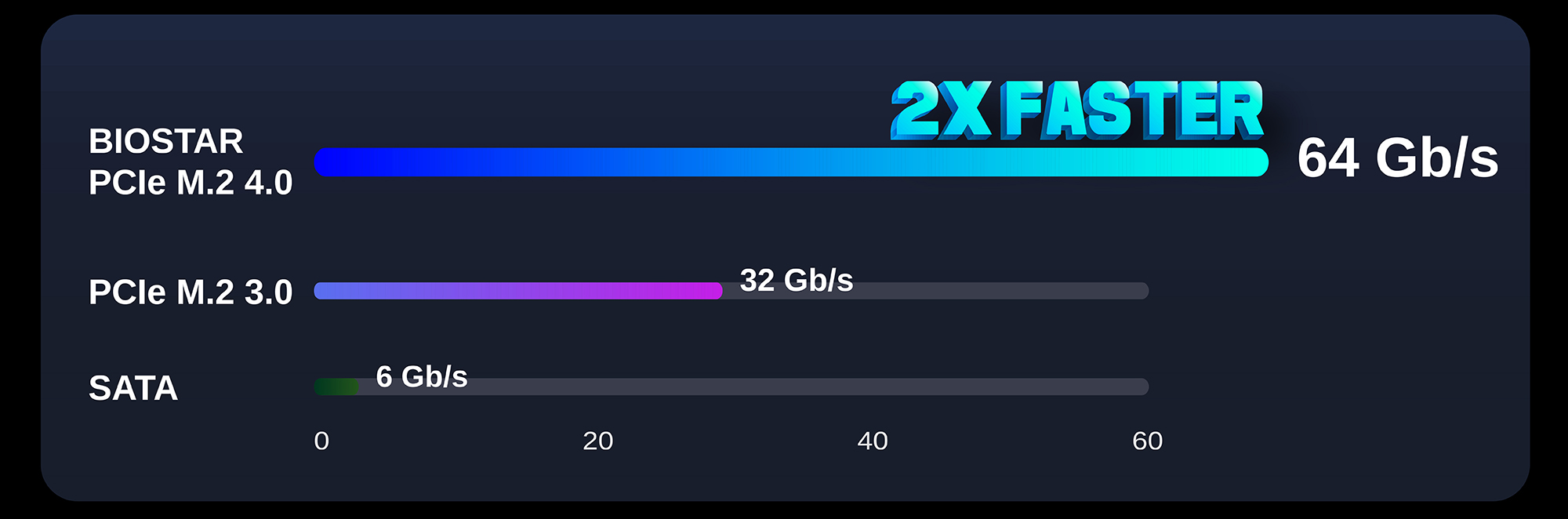

また、PCIe 4.0 x4の帯域を使用することにより、最大64Gb/sの転送速度を提供するM.2スロットを搭載。SILVERシリーズデザインの冷却用ヒートシンクを搭載しており、M.2デバイスの放熱効率を高めています。
※ PCIe 4.0 M.2スロットは第11世代インテルCoreプロセッサーを使用時のみ動作いたします。

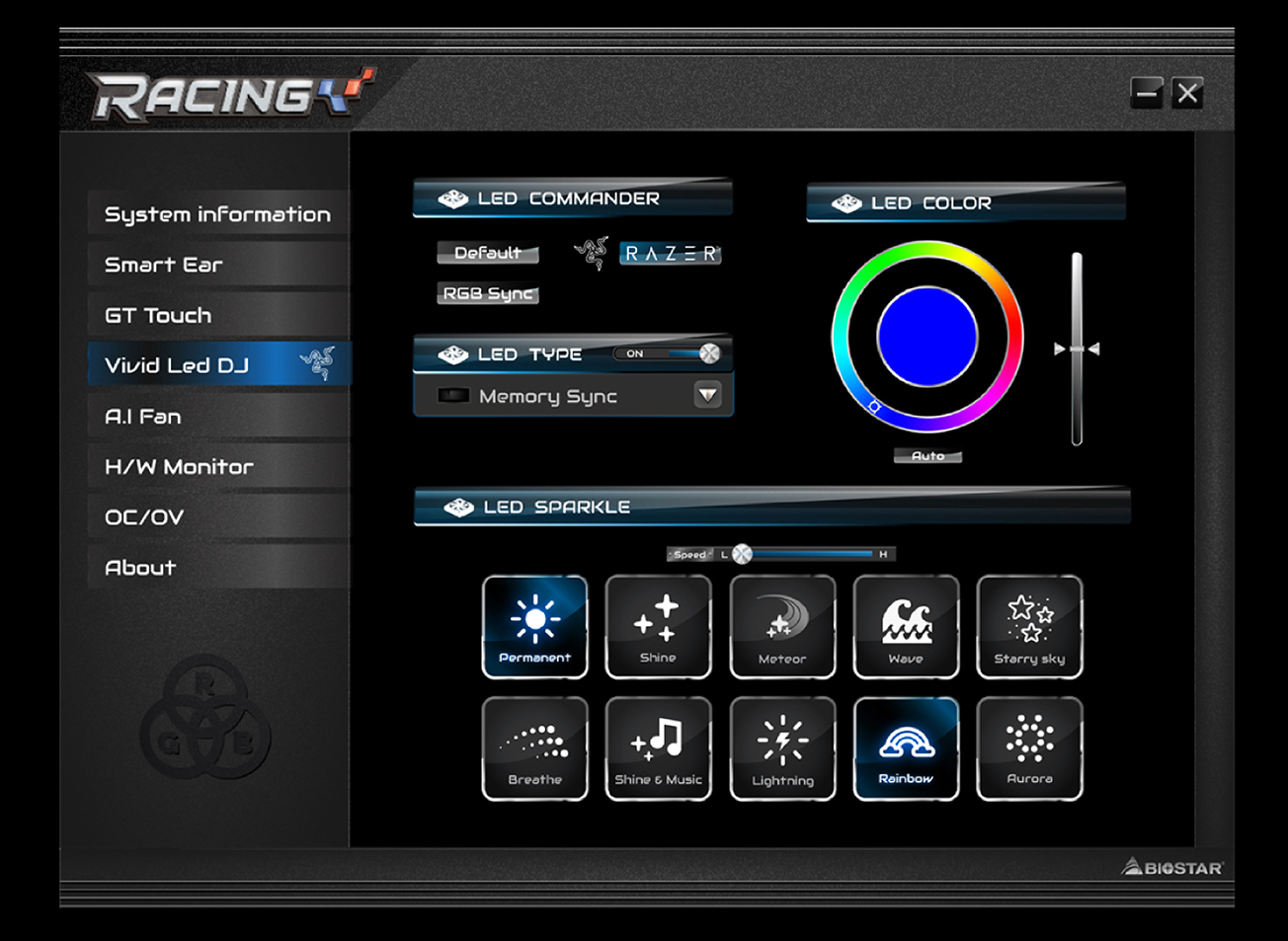

LEDを制御するVIVID LED DJ

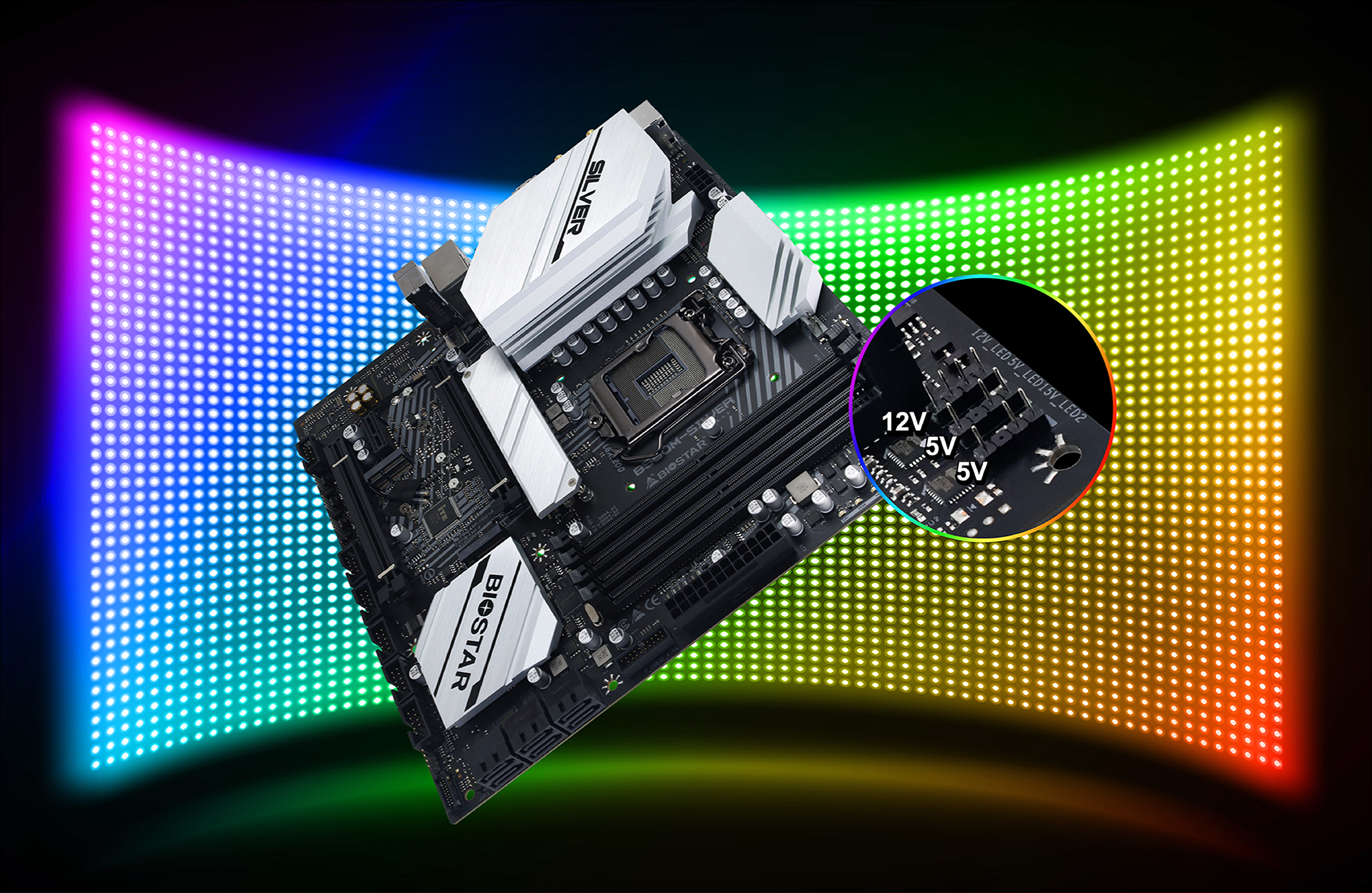

BIOSTAR独自のソフトウェア「VIVID LED DJ」にて、マザーボードに接続したLED搭載パーツの色や明るさなどをカスタマイズできます。また、RGB 12V LEDヘッダー、ARGB 5V LEDヘッダーを備えており、市販のLEDストリップを接続して、ライティングをコントロールすることも可能です。
※マザーボード自体は発光しません。



※画像はイメージです。




グラフィカルでわかりやすいUEFI BIOS

BIOSTAR独自のUEFI BIOSを採用しており、CPUやメモリーの状態がリアルタイムで確認できます。UEFI BIOSは、視認性を高めるため、グラフィカルなUIで構成されています。また、オーバークロック時にPCを最適な状態を保つための温度管理機能「A.I TPコントロール」や、ファンコントローラー「A.I FAN」、ライティングを制御する「VIVID LED DJ」などの機能が統合されています。



※画像はイメージです。実際の表示とは異なる場合があります。




さまざまな機能を搭載

水冷クーラー向けの「CPU OPTヘッダー」や、高耐久固体コンデンサー「Super Durable Solid Caps」、防湿設計のPCBを採用。また、起動時にCPUやグラフィックカードが検出されない場合、その異常をLEDの点灯によって知らせる「Debug LED」や、ESD(静電放電)からマザーボードを守る「ESD Protection」など、さまざまな機能を備えています。




製品名 B560M-SILVER
型番 B560M-SILVER
JAN 4712960685109
フォームファクター MicroATX(244x244mm)
チップセット Intel B560
対応ソケット LGA1200
対応CPU 第10/11世代Intel® Core™プロセッサー
Power Phase 12 Phase
CPU給電コネクター 8 pin×1
メモリースロット DDR4 4スロット 最大128GB
DDR4 4000+(OC)/ 3866(OC)/ 3800(OC)/ 3733(OC)/ 3600(OC)/ 3200/ 2933/ 2800/ 2666/ 2400/ 2133
拡張スロット PCIe 4.0 x16(x16動作)×1
PCIe 3.0 x16(x4動作)×1
PCIe 3.0 (x1)×1
※PCIe 4.0は第11世代Intel® Core™プロセッサー使用時のみ動作
ストレージ SATA 3.0 (6Gb/s)×6
M.2 PCIe 4.0 (64Gb/s)×1
M.2 PCIe 3.0 (32Gb/s) & SATA(6Gb/s)×1
M.2 E-Key Type2230 (Wi-Fi、Bluetooth用)×1
※M.2 PCIe 4.0は第11世代Intel® Core™プロセッサー使用時のみ動作

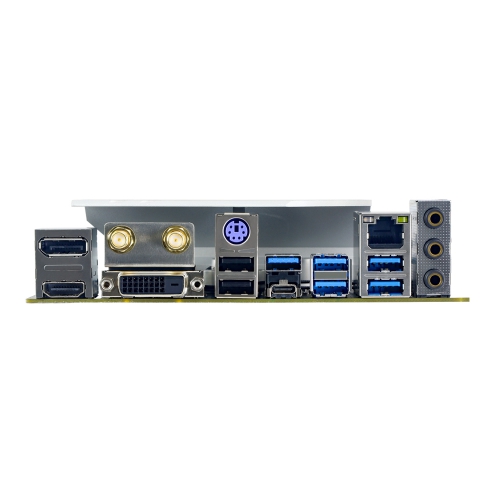

背面ポート USB 3.2 (Gen2x2) Type-C ×1、USB 3.2 (Gen2) Type-A ×2、USB 3.2 (Gen1) Type-A ×3、USB 2.0 Type-A ×2、PS/2 キーボード・マウス兼用 ×1
内部ポート(フロント) USB 3.2 (Gen1) ×2、USB 2.0 x4
Thunderbolt 3 Thunderbolt 3ヘッダー ×1
ネットワーク Realtek RTL8125B 2.5ギガビットLAN
Wi-Fi  Wi-Fiアンテナポート×2
※M.2 Wi-Fiカードは付属しません
映像出力 HDMI 2.0×1、DisplayPort×1、DVI-D×1
オーディオ Realtek ALC1220、7.1ch、HD Audio、Hi-Fi(フロント)
RGB RGB(12V) ×1、ARGB(5V) ×1
CPUファンコネクター CPUファンコネクター ×1
水冷ポンプ用コネクター(CPU_OPT) ×1
ケースファンコネクター システムファンコネクター ×3
その他 M.2 ヒートシンク ×1
シリアルポートヘッダー×1
SPI_TPMヘッダー×1
保証期間 1年

※製品の仕様・付属品は予告なく変更する場合があります。
予めご了承下さい。
